分布式光纤测温系统
北京分布式光纤线型在线测温系统的原理
北京分布式光纤线型在线测温系统的原理分布式光纤线型在线测温系统是一种使用光纤作为传感器，实现对温度的实时监测和测量的技术。
该系统主要通过光纤上的热敏材料来实现温度的感知和传递，然后通过光纤的光学特性将传感信号转换为光学信号，再利用光学仪器来转换为电信号进行测量和分析。
其原理如下：
1.光纤传感器：分布式光纤线型在线测温系统的核心组成部分是光纤传感器，它通常由热敏材料和光纤组成。
光纤传感器可以将环境温度变化转化为光纤长度的变化，从而实现对温度的测量。
2.光纤信号传输：系统通过激光器产生一束调制光信号，将其通过光纤传输至监测区域。
光纤在传输过程中会受到环境温度的影响，从而导致光纤长度的微小变化。
这些变化会引起光信号的相位变化，从而实现对温度的测量。
3.光纤光学谱分析：光纤传输的光信号会进入光学谱分析系统进行处理和分析。
光学谱分析系统会通过光学仪器将光信号转换为电信号，并进行光谱分析。
通过分析光谱的变化，可以获取到光纤传感器所感知的温度信息。
4.数据处理和显示：系统中会通过计算机进行对测量数据的处理和显示。
计算机可以对收集到的光谱数据进行分析、计算和图像处理，从而获得更加详细准确的温度信息。
总结来说，北京分布式光纤线型在线测温系统通过光纤传感器将环境温度变化转化为光纤长度的变化，然后通过光纤的光学特性将传感信号转换为光学信号，再利用光学仪器将其转换为电信号进行测量和分析。
通过这种方式，系统可以实现对温度的实时监测和测量，并将数据通过计算机
进行处理和显示。
这种系统具有结构简单、测量精确、抗干扰能力强等优点，在许多领域（如工业、交通、环境监测等）得到了广泛的应用。
分布式光线测温系统

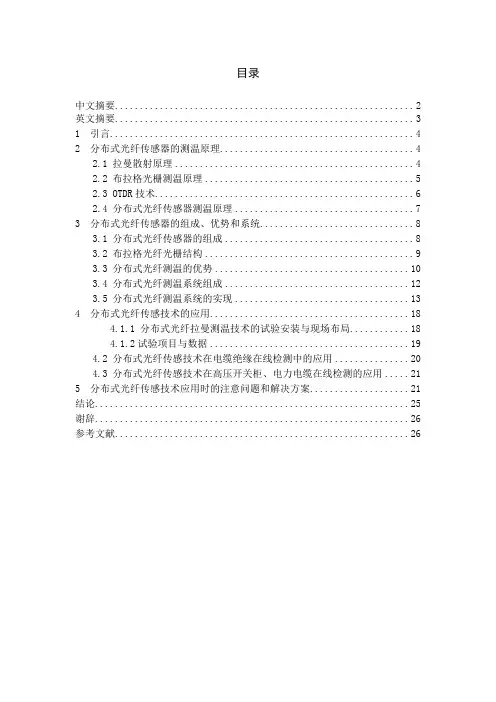

目录中文摘要 (2)英文摘要 (3)1 引言 (4)2 分布式光纤传感器的测温原理 (4)2.1 拉曼散射原理 (4)2.2 布拉格光栅测温原理 (5)2.3 OTDR技术 (6)2.4 分布式光纤传感器测温原理 (7)3 分布式光纤传感器的组成、优势和系统 (8)3.1 分布式光纤传感器的组成 (8)3.2 布拉格光纤光栅结构 (9)3.3 分布式光纤测温的优势 (10)3.4 分布式光纤测温系统组成 (12)3.5 分布式光纤测温系统的实现 (13)4 分布式光纤传感技术的应用 (18)4.1.1 分布式光纤拉曼测温技术的试验安装与现场布局 (18)4.1.2试验项目与数据 (19)4.2 分布式光纤传感技术在电缆绝缘在线检测中的应用 (20)4.3 分布式光纤传感技术在高压开关柜、电力电缆在线检测的应用 (21)5 分布式光纤传感技术应用时的注意问题和解决方案 (21)结论 (25)谢辞 (26)参考文献 (26)分布式光纤测温系统摘要：本文介绍近年来研发出的分布式光纤温度传感技术，分析其利用光脉冲测定温度的原理，分布式光纤传感器的构造和分布式光纤传感技术的相对于传统测温技术的优势，以及介绍如何获得监测点的温度变化曲线及其空间位置。
激光器发出的脉冲光作为泵浦光，经过耦合器进入传感光纤，脉冲光在传感光纤中向前传播的同时，产生向后传播的后向散射光。
后向散射光经过光滤波器滤出Stokes Light，Anti-stokes Light和瑞利三种光波，再经过光电转换和放大电路，放大后的信号被高速数据采集卡采集，经过数据处理和定标，解调出温度，并计算出监测点空间位置。
这样实现温度场的在线实时监测，从而保证温度场各个检测点的正常运行，预防由于高温引起的各类事故的发生。
分布式光纤测温系统应用广泛，主要应用于对一些易燃易爆、高温高压、有辐射等环境中大范围温度场的实时在线检测，安全耐用，便宜且易于推广。
关键词：分布式光纤测温；拉曼散射；瑞利散射Distributed Fiber TemperatureMeasurement SystemAbstract: In this paper, we introduce the distributed fiber temperature sensing technology, analyze the principle of measuring temperature by pulse，thestructure of the distributed fiber sensor and the advantage of thedistributed fiber temperature sensing technology, and explain how to getthe temperature curve and the location of the monitoring points. Thepulse, produced by laser, transmits in the fiber as pump by coupler andthe pulsed light produces backscattering which transmits back to the laser,when the pulse is transmitting in the fiber. The backscattering producesthree kinds of light: Stokes Light，Anti-stokes Light and Rayleigh. Thenthe amplified signal of the three kinds of light, after photoelectricconversion and amplification circuit, will be collected by high-speed dataacquisition card. So we can get the temperature and the location afterdata processing and calibration. Thus we can achieve the real-timemonitoring of the temperature field line, so it can help all the detectionpoints of the temperature field work, and prevent various kinds ofaccidents happening caused by high temperature. Distributed opticalfiber temperature measurement system can be applied in various fields,mainly used in real-time line detection to a wide range of temperature ofsome areas, which is explosive、high-temperature、or radioactive and soon, and it is safe and durable、cheap and easy to spread. Keywords: distributed optical fiber temperature measurement; Raman scattering;Rayleigh scattering1 引言与一些发达国家相比，我们国家的电网的电缆平均事故率偏高，其中一个重要的原因是缺乏对电缆系统有效的在线检测，而温度在线检测是其中一个重要的方面。

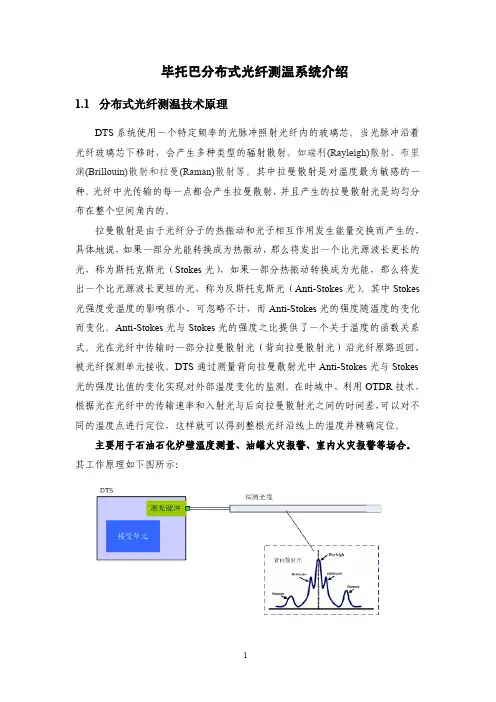

毕托巴分布式光纤测温系统
NTR-4000 分布式光纤测温系统的测温主机 光电的 NTR-4000 分布式光纤测温系统具有如下技术优势： 快速性
系统测温、定位速度非常高。为了提高测量时间，光电采用了高速微弱信号 处理技术优势，单次测量时间最短为 5s，响应速度快。 分布特性
分布式光纤测温系统可提供连续动态监测长达十几公里范围内每隔 0.5 米 各点的温度变化信号，可任意设置各级温度报警值。 先进性
2
可以服役 30 年。综合考虑传感器的自身成本以及以后的维护费用，使用光纤传 感器可以大大降低整个工程的最终经营成本。
1.3 分布式光纤测温系统组成
1.3.1 测温主机 测温主机是分布式光纤测温系统 NTR-4000 的核心。光电的测温主机采用模 块化设计，可靠性高；同时凭借高速微弱信号处理技术优势，实现 0.5m 空间分 辨率，技术指标达到国内领先水平。
防冲击、反复弯曲、扭转、曲绕、弯折、卷绕、渗水性能等均符合 IEC794-1 标准。 1.3.3 用户软件 诺驰光电提供界面友好、 操作简单的分布式光纤温度监测应用软件。 该软件 主要包括：温度监测、火灾报警、可视化显示等功能模块。 温度曲线显示
系统可以显示实时整个光缆的温度分布曲线， 当某处温度异常的时候通过曲 线可以显示该处温度升高或降低。
10
中控楼 （用户端软件）
原油储备区 局域网
罐顶探测光缆 500m（绕两圈）
RJ45 接口
显示器 探测光缆穿过油罐侧 壁镀锌管 25m 尾纤
测量主机
光缆 接续盒
库区地埋光缆 200m 150
外浮顶原油储罐 设备间
分布式光纤测温系统 DTS 布设示意图 本方案提供 DTS 服务端软件和用户端软件。 其中服务端软件安装在测量主机 内部的嵌入式工控机内， 主要用于仪器参数设置及管理， 并显示温度和报警信息； 用户端软件安装在用户中控室 PC 机上， 可以远程查看实时温度数据和报警信息。
分布式光纤测温系统
分布式光纤测温系统一、兴安矿现状兴安矿井煤系地层厚1120米，有煤层41个，其中可采和局部可采煤层23个，煤层总厚度为75.99米，2006年10月26日黑龙江省煤田地质研究所对兴安矿煤层自然倾向性分类和自然发火期核定说明：11、12、17-1、17-2、18、21、22、27、30号层9个煤层属容易自然发火煤层。
各煤层自然发火期：11 号层自然发火期：4个月；17-1号层、17-2号层自然发火期： 8个月；18号层自然发火期：6个月；21号层自然发火期： 10 个月、12、27、30号煤层自然发火期12个月属自然发火煤层， 23、24、28、33等煤层自然发火期12 个月以上，属不易自然发火煤层。
由于煤层自燃发火期短，在对煤层自然发火潜伏期温度的变化进行观测时发现现有的观测技术落后。
二、强化温度观测技术兴安矿煤层自燃发火的预测预报工作主要以人工观测采空区后部钻孔为主，这种方法在技术上限制了观测的连续性和准确性，为改变现有的观测技术，兴安矿引进了山东微感光电子有限公司研发的分布式光纤测温监测预报系统。
三、分布式光纤测温监测预报系统原理及系统软硬件设备1、原理分布式光纤测温监测预报系统采用分布式光纤测温技术，该技术为拉曼散射和光时域反射技术，可以实现温度和距离的测定。
拉曼散射是依据光在光纤中传播过程中，产生后向拉曼散射光谱的温度效应。
当入射的光量子与光纤物质分子产生碰撞时，产生弹性碰撞和非弹性碰撞。
弹性碰撞时，光量子和物质分子之间没有能量交换，光量子的频率不发生任何改变，表现为瑞利散射光保持与入射光相同的波长；在非弹性碰撞时，发生能量交换，光量子可以释放或吸收声子，表现为产生一个波长较长的斯托克斯光和一个波长较短的反斯托克斯光。
由于反斯托克斯光受温度影响比较敏感，系统采用以斯托克斯光通道作为参考通道，反斯托克斯光通道作为信号通道，有两者的比值可以消除光源信号波动、光纤弯曲等非温度因素，实现对温度信息的采集，光纤测温的原理是依据后向拉曼（Raman ）散射效应。
分布式光纤测温

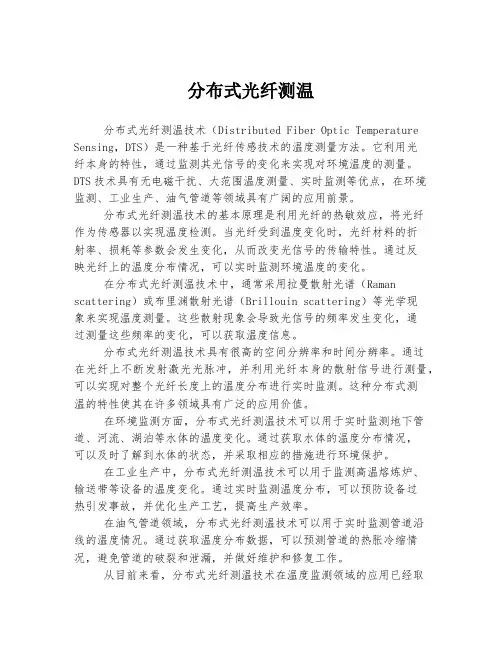

分布式光纤测温分布式光纤测温技术（Distributed Fiber Optic Temperature Sensing，DTS）是一种基于光纤传感技术的温度测量方法。
