变频器常见故障处理及简单维修
变频器常见故障及处理方法
变频器常见故障及处理方法
一、变频器故障产生原因
1、变频器内部故障原因：
（1）变频器电源纹波较大或瞬间开断，造成内部电路（如IC、TRIAC等）的损坏。
（2）变频器与负荷连接错误，使电路损坏。
（3）变频器内部电容不良、电感器不良导致电路损坏。
（4）变频器控制部件的维护保养不定期，导致电路的损坏。
（5）变频器电路元件和芯片的使用寿命已到终点，使其发生故障。
2、外界因素导致变频器故障：
（1）控制电路受到非电气性因素的影响，如腐蚀、潮湿、灰尘等，导致变频器发生故障。
（2）因变频器的散热不良而导致变频器运行热量过高，使其发生故障。
（3）变频器电磁辐射太强，使其受到电磁干扰，导致变频器故障。
三、变频器故障处理方法
1、在维修变频器故障时，首先应停止负荷设备运行，并断开电源，防止发生事故。
2、检查变频器的外部介面，如运行指示灯、故障指示灯、输入、输出等槽来识别故障点和异常情况。
3、根据检查结果，采取适当的措施，如更换变频器元件、检查变频器电路、检查接线端子等。
4、检查变频器外部电源条件，并根据电源状态正确调整变频器。

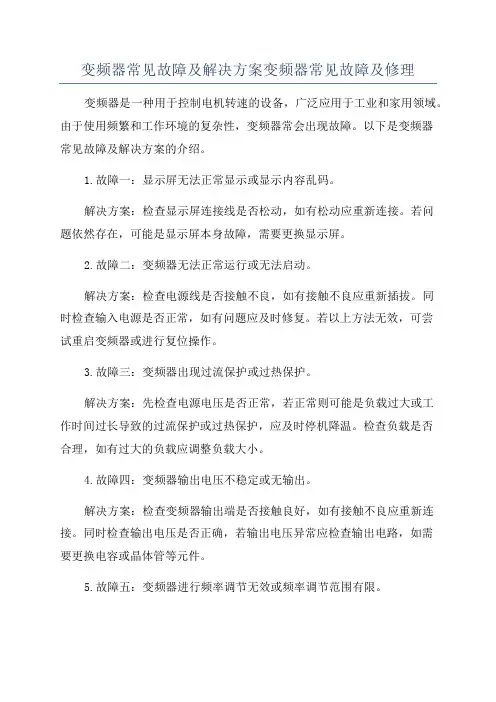

变频器常见故障及解决方案变频器常见故障及修理
变频器常见故障及解决方案变频器常见故障及修理变频器是一种用于控制电机转速的设备，广泛应用于工业和家用领域。
由于使用频繁和工作环境的复杂性，变频器常会出现故障。
以下是变频器常见故障及解决方案的介绍。
1.故障一：显示屏无法正常显示或显示内容乱码。
解决方案：检查显示屏连接线是否松动，如有松动应重新连接。
若问题依然存在，可能是显示屏本身故障，需要更换显示屏。
2.故障二：变频器无法正常运行或无法启动。
解决方案：检查电源线是否接触不良，如有接触不良应重新插拔。
同时检查输入电源是否正常，如有问题应及时修复。
若以上方法无效，可尝试重启变频器或进行复位操作。
3.故障三：变频器出现过流保护或过热保护。
解决方案：先检查电源电压是否正常，若正常则可能是负载过大或工作时间过长导致的过流保护或过热保护，应及时停机降温。
检查负载是否合理，如有过大的负载应调整负载大小。
4.故障四：变频器输出电压不稳定或无输出。
解决方案：检查变频器输出端是否接触良好，如有接触不良应重新连接。
同时检查输出电压是否正确，若输出电压异常应检查输出电路，如需要更换电容或晶体管等元件。
5.故障五：变频器进行频率调节无效或频率调节范围有限。
解决方案：检查变频器参数是否正确设置，如有错误应进行调整。
同时检查是否存在频率限制，如存在频率限制应进行解除。
若以上方法无效，可能是PWM模块或控制芯片故障，需要更换相应部件。
总结起来，变频器常见故障主要包括显示屏故障、运行异常、过流保护、输出电压不稳定和频率调节无效等问题。
解决这些故障的方法包括检查连接线、检查电源、调整负载大小、检查输出电路以及更换故障元件等。
在修理过程中，需要根据具体故障原因采取相应的解决方案，同时注意安全措施，确保操作正确和有效。
变频器常见故障及解决方案
变频器常见故障及解决方案变频器是工业自动化中的重要设备，其主要功能是将电网的电源转换成直流电，再将其转换为可控的交流电，以实现对电动机的无级调速、启停控制等功能。
但是，变频器作为一个复杂的电子系统，在使用过程中也会出现各种各样的故障。
本文将围绕常见的变频器故障及其解决方案展开讲解。
一、变频器故障原因分析1.电网电压不稳定：由于电网电压的波动、闪变或者停电等原因，会导致变频器出现故障。
2.变频器使用寿命到期：变频器作为一个电子设备，随着使用时间的增长，其内部元器件的老化和损坏可能导致其出现故障。
3.变频器损坏：由于外部因素，如电气短路、电感损坏等原因，会导致变频器内部部件损坏。
4.程序或参数设置错误：如果变频器的操作程序或者参数设置有误，也可能导致其无法正常工作。
二、常见变频器故障及其解决方案1.过电流故障原因：由于电动机过载或短路以及变频器输出电路不正常导致电流过大，触发电流保护，从而引起过电流故障。
解决方案：检查电机负载是否过大或短路，检查变频器输出电路是否正常。
2.欠电流故障原因：由于电机转子堵转或转速过低，触发欠电流保护，从而引起欠电流故障。
解决方案：检查电机转动是否正常，清理电机风扇，检查电动机线圈是否断路。
3.过温故障原因：由于环境温度过高或者内部风扇出现故障，导致变频器内部温度过高，触发过温保护，从而引起过温故障。
解决方案：清理变频器内部，更换风扇或增加散热器。
4.电源故障原因：变频器输入电源故障，例如断电、相序错乱等。
解决方案：检查变频器输入电源是否正常，检查电源线路是否正常。
5.无法启动故障原因：变频器开机后，无法启动电动机。
解决方案：检查变频器程序和参数设置是否正确，检查变频器输出电路是否正常。
6.限频故障原因：由于程序或参数设置错误，限制电动机速度，导致限频故障。
解决方案：重新设置变频器参数，或超速运行电动机以解决故障。
三、常见问题的预防策略1.保证电力质量：通过安装电力稳定器或UPS等设备，减少电网电压波动，以确保变频器正常工作。
变频器常见故障处理和维修方法
变频器常见故障处理和维修方法变频器（Variable Frequency Drive，简称VFD）是一种用于调节电动机运行速度的设备，常被用于工业生产中。
虽然变频器具有高效节能的特点，但是由于其复杂的电路和结构，常常会发生各种故障。
本文将介绍变频器常见的故障处理和维修方法。
一、过电流保护过电流保护故障通常是由于电动机过载或变频器输出短路引起的。
解决方法包括：1.检查电机是否超过额定负载。
需要调整负载或更换适当功率的电动机。
2.检查电机是否发生短路。
需要修复或更换烧坏的电机部件。
二、过电压保护过电压保护故障通常是由于电网电压过高或变频器输出电压异常引起的。
解决方法包括：1.检查电网电压是否过高。
如果是，需要调整或修复电网电压。
2.检查变频器输出电压是否正常。
如果不正常，需要检查变频器电路或更换变频器。
三、过温保护过温保护故障通常是由于变频器内部温度过高引起的。
解决方法包括：1.检查变频器风扇是否正常工作。
需要检查风扇是否旋转自如，如果不正常，需要修复或更换风扇。
2.检查变频器通风情况。
如果通风不良，需要增加通风设备或更换安装位置。
四、电源故障电源故障通常是由于电源供应不稳定或变频器内部电源问题引起的。
解决方法包括：1.检查电源电压是否稳定。
需要调整或修复电源供应。
2.检查变频器内部电源模块是否正常。
如果不正常，需要检查或更换电源模块。
五、程序故障程序故障通常是由于设置参数错误、控制逻辑错误或控制信号问题引起的。
解决方法包括：1.检查变频器参数设置是否正确。
需要检查参数设置手册，并按照要求进行设置。
2.检查控制信号是否正常。
需要检查控制信号源和信号线路，并修复或更换故障部件。
六、其他故障除了以上常见故障之外，还有一些其他故障，包括电源接线错误、继电器故障、IGBT损坏等。
解决方法因具体情况而异，需要根据具体故障进行排查和修复。
总结起来，处理变频器故障的关键是根据故障现象进行排查，然后根据具体情况采取相应的维修方法。
变频器常见故障处理和维修方法
变频器常见故障处理和维修方法变频器是一种用于改变交流电的频率和电压的设备，被广泛应用于各种机械设备和工业生产中。
但是，由于使用寿命、环境因素和操作不当等原因，变频器会出现各种故障。
下面是一些常见的变频器故障处理和维修方法。
1.变频器无法启动这可能是由于供电不足、过压保护、过负荷保护或电源电压不稳定等原因导致的。
首先，检查供电线路、电源插头和变频器的接线是否正确。
然后，检查是否存在电源电压过高或过低的情况，如果是这样，应采取适当的措施解决。
最后，检查变频器的连接电机是否有过负荷的情况，如果是，需要减少负载或更换适当的电机。
2.变频器故障显示变频器在故障状态下会显示相应的错误代码或故障信息。
首先，将变频器切换到手动模式，然后按照操作手册中的相应故障诊断流程进行故障检查。
常见的故障包括过载、过热、过电流、过压、欠压等。
根据故障代码或信息，检查电压、电流、温度等参数是否正常，根据需要采取相应的维修措施。
3.变频器电机运行不稳定电机运行不稳定可能是由于变频器输出频率不稳定、电路板故障、电机结构问题等原因引起的。
首先，检查变频器输出频率是否稳定，如果不稳定，则需要检查变频器的输出电路和电路板是否正常。
然后，检查电机的转子是否平衡，轴承是否磨损，风扇是否正常等。
根据检查结果，采取相应的维修和保养措施。
4.变频器噪音过大变频器在运行过程中可能会产生噪音，这可能是由于电机结构松动、轴承磨损、风扇老化等原因引起的。
首先，检查变频器和电机的安装是否牢固，紧固螺栓和连接件是否松动。
然后，检查电机的轴承是否磨损，如果是，需要更换新的轴承。
最后，检查电机的风扇是否干净，如果有积尘或损坏，需要进行维修或更换。
5.变频器发热过高变频器在工作过程中会产生一定的热量，但如果发热过高，可能是由于散热不良、空气流通不畅、功率过大等原因引起的。
首先，检查变频器周围的散热风扇是否正常运行，清理杂物和灰尘，保证空气流通畅。
然后，检查变频器的散热片是否有过热或局部热点，并及时处理。
变频器的常见故障分析及解决措施
变频器的常见故障分析及解决措施变频器是一种用来调节交流电机转速的电子设备，常见故障分析及解决措施能够帮助我们快速识别和解决问题，以保证设备正常运行。
下面是对变频器常见故障的分析及解决措施：1.变频器输出电压不稳定或无输出：可能原因：-输入电压不稳定，导致输出电压波动；-变频器内部电压传感器故障；-输出电路部件损坏。
解决措施：-检查输入电压，确保输入电压稳定；-检查变频器内部电压传感器的连接情况，如果有松动，及时重新连接；-检查变频器输出电路部件是否有损坏，如有需要替换。
2.变频器频率不稳定：可能原因：-变频器内部控制电路故障；-外部干扰。
解决措施：-检查变频器内部控制电路，如果有损坏，需要修复或更换；-如果是因为外部干扰导致的频率不稳定，可以采取屏蔽措施或增加滤波器来降低干扰。
3.变频器过热：可能原因：-负载过高，超出了变频器的额定容量；-散热器堵塞或风扇故障；-变频器内部故障。
解决措施：-检查负载是否超出变频器的额定容量，如果超过需要减小负载；-检查散热器是否有堵塞或风扇是否正常工作，如有需要清洁散热器或修复风扇；-如果变频器内部出现故障，需要修复或更换变频器。
4.变频器出现噪音：可能原因：-变频器安装方式不正确导致共振；-输入电源的干扰；-变频器内部电路故障。
解决措施：-检查变频器的安装方式是否正确，如发现存在共振需要进行减振处理；-检查输入电源的干扰，可以采取屏蔽措施或增加滤波器；-如果变频器内部电路故障造成噪音，需要修复电路或更换变频器。
5.变频器无法启动或启动困难：可能原因：-控制信号传输故障；-变频器内部电路故障。
解决措施：-检查控制信号传输线路，确保连接正常；-如果发现变频器内部电路故障，需要修复电路或更换变频器。
总结起来，变频器常见故障的分析及解决措施主要包括检查电压稳定性、检查传感器和输出电路部件的连接情况、修复损坏的部件、屏蔽外部干扰、清洁散热器和风扇、修复内部故障、改进安装方式和减振处理等。
变频器故障诊断与维修_变频器常见故障维修_变频器故障处理方法
变频器故障诊断与维修_变频器常见故障维修_变频器故障处理方法变频器是一种用于改变电源频率的设备，主要用于调节电动机的转速和输出功率。
在工业生产中，变频器常常用于控制电动机的运转，因此变频器故障会严重影响生产效率。
本文将介绍变频器的常见故障以及相应的处理方法，以帮助读者更好地诊断和维修变频器故障。
一、变频器常见故障1.变频器无法启动：通常是因为控制电路故障、电源故障或电机故障导致。
可以通过检查电源电压、电机线路和控制电路是否正常来确定具体故障原因。
2.变频器输出功率不稳定：可能是因为输出端电源不稳定、电机线路接触不良或者变频器内部故障导致。
此时可以先排除外部因素（如电源电压波动）造成的影响，然后检查电机线路和控制电路的连接是否牢固，最后通过检查变频器内部电路是否损坏来确定故障原因。
3.变频器输出电流异常：常见原因是电机过载、输出功率设置不当或者电机绝缘损坏导致。
此时可以通过检查电机负荷、输出功率设定值和电机绝缘电阻来判断故障原因。
4.变频器过热保护：可能是因为电机负载过大、风扇故障或者变频器内部散热不良导致。
可以通过检查电机负荷、检修风扇和清理变频器内部积尘来解决问题。
5.变频器输出电压异常：常见原因是输入电压不稳定、输出滤波电路故障或者控制电路故障导致。
可以通过检查输入电压波动、检测输出滤波电路和检修控制电路来解决问题。
1.加强检修工作：及时进行定期维护和检修，做好变频器的清洁工作，避免电路板因积尘而导致故障。
2.合理配置变频器：在使用过程中应根据实际需要和负载情况来选择合适的变频器，并设置合理的工作参数，避免因过载和参数设置不当而导致故障。
3.提高变频器的使用环境：变频器应放置在通风良好、温度适宜的环境中，避免过热或过冷引起故障。
4.学习和积累经验：不断学习和积累变频器故障处理的经验，提高自己的故障诊断和处理能力，快速解决变频器故障。
总之，变频器在工业生产中起到了至关重要的作用，其故障可能导致生产效率低下和设备损坏。
变频器常见故障原因及处理方法
变频器常见故障原因及处理方法变频器（Variable Frequency Drive，VFD）常见故障原因及处理方法:1.变频器无法启动原因：电源线路故障、控制信号缺失、温度过高或内部故障。
处理方法：检查电源线路并修复，检查控制信号线路，降低温度或保护触发器，在内部故障时，可能需要更换或维修变频器。
2.变频器电流异常原因：负载过重、电压不稳定、环境温度过高或电机故障。
处理方法：适当减少负载，检查电源电压并修复不稳定问题，改善环境温度条件，检查电机是否损坏并及时维修或更换。
3.变频器产生过热原因：环境温度过高、散热不良或过载运行。
处理方法：改善环境温度条件，确保良好的散热，降低负载或提高变频器的功率。
4.变频器输出电压异常原因：变压器故障、输出电容损坏或电路板损坏。
处理方法：检查变压器并更换故障部分，检查输出电容并进行维修或更换，更换损坏的电路板。
5.变频器频率不稳定原因：控制信号不稳定、电源波动或内部故障。
处理方法：改善控制信号稳定性，确保电源供应稳定，检查变频器内部是否有故障。
6.变频器噪音过大原因：电机故障、散热不良或内部故障。
处理方法：检查电机是否匹配变频器规格，改善散热条件，检查变频器内部是否有故障。
7.变频器频率无法调节原因：控制信号缺失或内部故障。
处理方法：检查控制信号线路并修复，如果内部故障则需要更换或维修变频器。
8.变频器电流失控原因：电机故障、电源电压异常或内部故障。
处理方法：检查电机是否损坏并及时维修或更换，检查电源电压并修复异常，更换或维修变频器。
9.变频器出现断电原因：电源故障、短路或过载。
处理方法：检查电源线路并修复故障，排除短路或过载情况。
10.变频器显示异常原因：显示屏故障、电源问题或内部故障。
处理方法：更换显示屏，检查电源问题并修复，如果存在内部故障则更换或维修变频器。
总之，变频器常见故障的处理方法需要根据具体情况进行分析和处理，可以通过逐一排查可能的故障原因，进行维修或更换相关部件来解决问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频器维修检测的一般步骤
二、热态测试：所谓热态测试即在检查变频器主回路电路正常的情况 下，对变频器进行上电测试，在上电前必须注意以下几点：
1. 上电之前，必须确认电源输入电压与变频器电压等级相符合，若将 380V电压接入220V电压等级的变频器中将会出现炸机事故（炸电解 电容、压敏电阻、整流模块等）。
• 对策：如果在公司修机则应该在拆下模块的同时将驱动电路修复并测 量其驱动波形正常后更换新的模块。在现场服务则应该将模块连驱动 板一起更换，更换之后测量主回路电路正常后还不能立即上电测试， 应该脱开马达连接电缆。在确定无任何故障的情况下，运行变频器。
• 经验分享：模块损坏的时候，驱动电路部分常坏的元器件有驱动电阻 、驱动光藕（PC929，PC923，3120，3140，350）、18V稳压管（ E体积机型）、16V稳压管（C体积机型）、双向稳压管（BAV70）， 另外小电容也可能损坏，维修的时候最好将其一起更换。（不同功率 等级的变频器，驱动电路的元器件会有所不同）
INVT变频器常见故障处理及简单维修
返回首页
变频器维修的一般步骤
变频检测分两步：
一.冷态测试：是在不通电的状态下测量其主回路是否正常，主要就是检查主回 路的整流模块、缓冲电阻、直流电抗器，滤波电容，逆变模块的是否损坏。
1、整流电路的检测：找到变频器直流母线的+、-端子（CHE2.2KW以下没有-端子
﹢ ），将数字万用表打到二极管测试档，黑表笔接到 端，红表笔依次打到R
、S、T，此时万用表显示应该为一般二极管导通压降，一般在0.3~0.5V之间 ，大机稍低一点，三相显示值正常应该相差无几，即三相应该平衡，若其中 一相或几相偏小则说明该相整流桥短路损坏，偏大则说明该相已经击穿开路
﹣ ；然后将红表笔接 端，黑表笔依次打到R、S、T三相，以相同的依据判
2. 检查变频器各接插口是否正确连接，连接异常或者松动时可能导致变 频器故障，如驱动线未插紧或插错位会导致模块损坏，在检查时应重 点检查该部分线路。
3. 上电后查看直流母线电压（530V左右）显示是否正常，有无故障显示 ，有故障显示则初步判断故障原因并作相应维修处理，如未显示故障 ，查看故障记录和运行时间，再进行空载运行，查看其输出电压是否 正常，三相输出是否平衡，空载运行测试其参数都正常后则可进行带 负载测试了，测试的主要指标有三相输出电压，输出电流大小是否正 常，三相是否平衡，过载能力是否正常等等。
3.上电无显示
• 故障原因：一般是由于软充电电路、开关电源电路或稳压IC7805烧坏 引起。
• 常坏的元件：缓冲电阻、开关管（K2225、K2717）、整流管ES1J、 5V稳压管LM7805，电源专用集成电路（UC2844、UC3844） 以及 一些电阻、电容等。
• 对策：检查以上元器件，更换损坏的元器件。 • 经验分享：先观察电源指示灯是否亮，再查连接线是否松动或者换用
远程键盘插口试试，面板坏了也可能导致无显示，如果有备用面板的 话可以先通过更换键盘来确定是否为面板故障，在排除面板故障后重 点检查上述元件是否损坏。UC2844与UC3844引脚功能相同，可以 替代使用。
4.电流检测故障ITE
• 故障原因：电流检测电路的IC工作电压不正常，元器件损坏。
• 对策：先检查±15V，5V（78L05输出）是否正常，±15V无则查找 开关电源电路，78L05的1脚输入正常应该为15V，2脚为GND，3脚 输出5V与7840的1脚相连。工作电压正常的情况下，检查7840 1，4 脚之间正常应该为5V，5，8脚正常应该也是5V，输出端6，7脚对5脚 正常都是2.5V左右，TL082的8，4脚分别接+15V，-15V，1，7脚输 出正常为低电平(变频器空载）。另外，电流检测电路的贴片电阻、 电容也有可能坏，一般损坏了的元器件外观会有烧黑或裂开的迹象， 可通过看外观及测量来判断其好坏。18.5KW以上检查霍尔及TL082 是否烧坏。
• 经验分享：对于18.5KW以下的机器，整流桥损坏的时候，一般开关 电源部分常坏的元件有开关管K2225（K2717），缓冲电阻及开关电 源部分的一些小贴片电阻。
2.逆变模块损坏
• 故障原因：一般是由于电机短路或电缆损坏引起，模块损坏的同时一 般驱动电路也会损坏。
• 故障现象：逆变模块损坏通常会报OUT1，OUT2，OUT3等故障，其 分别对应逆变模块U、V、W相故障，有时也会路故障
1.整流桥损坏 2.逆变模块损坏 3.上电无显示 4.电流检测故障ITE 5.输入缺相SPI 6.输出缺相SPO 7.过热故障OH1，OH2 8·上电时或50Hz恒速运行时跳P·OFF
1.整流桥损坏
• 故障原因：一般是由于电网电压突变或内部短路引起。
• 对策：由于CH系列18.5KW以下的机器整流桥跟逆变模块是集成在一 块功率模块上的，整流桥损坏的同时逆变部分也极有可能损坏,同时还 可能殃及开关电源电路，驱动电路。因此在维修的时候应该将模块取 下来后，检查驱动电源板是否正常，如果在现场修机的话应该将驱动 板跟模块一块更换。18.5KW以上的机器因为可控硅或整流桥跟逆变 模块、驱动电源板都是分离的，因此整流桥损坏的时候一般只需更换 可控硅或整流桥即可。
CH系列常见故障及其分类
在变频器日常维护过程中，经常遇到各种各样的问题，针对我们 公司CH系列比较常见的故障有上电无显示，过流OC，过压OV,跳OUt 等。这些故障大致可分为两大类，一类是变频器本身电路故障，一类 就是参数设置不当或选型不当等外部原因导致报故障。在这里，我们 不妨将其归为两大类分别加以讲解：第一类即变频器内部电路故障； 第二类称为外部故障。
断其好坏。如果上桥三相开路，下桥三相管压降对称，可判断缓冲电阻或直 流电抗器可能烧坏。 2、逆变模块电路的检测：同样是将数字万用表打到二极管测试档，将红表笔接
－端，黑表笔依次接U、V、W，正常的话万用表显示值一般应在0.3~0.6V
之间，大机稍低，且三相应该平衡，如果显示值偏小则说明该相模块内部已 经短路损坏，偏大说明已经击穿开路；然后将黑表笔接＋端，红表笔依次接 U、V、W，依照前面介绍的相同的方法判断其好坏。
