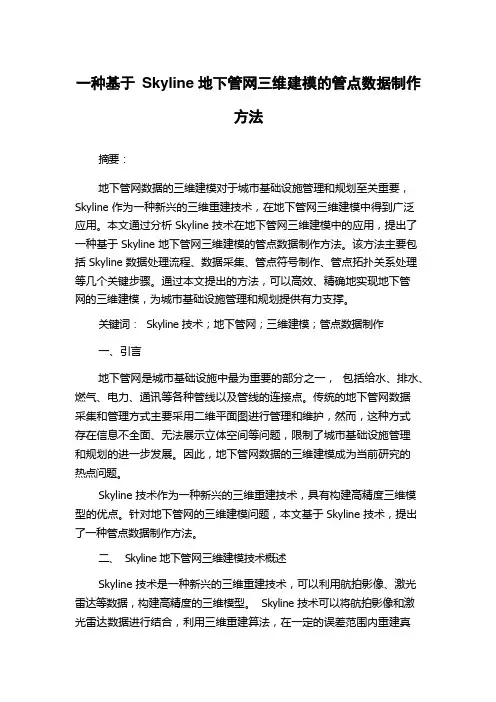

一种基于Skyline地下管网三维建模的管点数据制作方法
Skyline摘要：地下管网数据的三维建模对于城市基础设施管理和规划至关重要，Skyline 作为一种新兴的三维重建技术，在地下管网三维建模中得到广泛应用。
本文通过分析Skyline 技术在地下管网三维建模中的应用，提出了一种基于Skyline 地下管网三维建模的管点数据制作方法。
该方法主要包括Skyline 数据处理流程、数据采集、管点符号制作、管点拓扑关系处理等几个关键步骤。
通过本文提出的方法，可以高效、精确地实现地下管网的三维建模，为城市基础设施管理和规划提供有力支撑。
关键词：Skyline 技术；地下管网；三维建模；管点数据制作一、引言地下管网是城市基础设施中最为重要的部分之一，包括给水、排水、燃气、电力、通讯等各种管线以及管线的连接点。
传统的地下管网数据采集和管理方式主要采用二维平面图进行管理和维护，然而，这种方式存在信息不全面、无法展示立体空间等问题，限制了城市基础设施管理和规划的进一步发展。
因此，地下管网数据的三维建模成为当前研究的热点问题。
Skyline 技术作为一种新兴的三维重建技术，具有构建高精度三维模型的优点。
针对地下管网的三维建模问题，本文基于Skyline 技术，提出了一种管点数据制作方法。
二、Skyline 地下管网三维建模技术概述Skyline 技术是一种新兴的三维重建技术，可以利用航拍影像、激光雷达等数据，构建高精度的三维模型。
Skyline 技术可以将航拍影像和激光雷达数据进行结合，利用三维重建算法，在一定的误差范围内重建真实的三维模型。
Skyline 技术不仅可以用于建筑物、道路等建筑物的三维重建，还可以应用于地下管网的三维建模。
三、基于Skyline 技术的管点数据制作方法本文提出的基于Skyline 技术的管点数据制作方法包括以下几个步骤：1、Skyline 数据处理流程。
Skyline 技术主要是通过图像匹配和三角剖分等算法重建三维模型，因此，首先需要进行航拍影像和激光雷达数据的处理。
城市地下管线三维成图组件设计与实现
2）对管线探测成果库数据进行预处理。首先将管 线属性数据预处理为矢量数据，再基于二维管线矢量 数据，根据各类管线点和管线段的特点，通过空间、 属性和材质信息映射，实时驱动生成地下管线三维模 型 [4]。对于管线数据，根据管径动态生成三维管线（圆 形或方形），并根据管线类型动态粘贴纹理；对于管点 数据，根据其附属物和特征，动态选定管点模型导入， 并根据提取的参数，确定其位置和方向，套合管的尺 寸等信息。进一步优化弯头、多通接头等模型的角度 和拼接，以保证三维模型的生成速度和准确性。
易，调用方便，将请求写入数据库即可；其缺点为增
加了服务器资源占用，安全性不高。
3）采用 Web Service 技术开发。其优点为 Web
Services 是自包含、可自我描述、可跨平台和跨语言
的，部署较灵活，升级和维护 Web 服务简单、方便，
可实现多数据、多服务的聚合，与其他系统接口耦合
度低，使用 SOAP 协议通信，封装了 XML 格式的数
端的三维数据服务，并能为 JS 脚本所调用，如图 3
所示。
4.2 系统功能设计
管线数据自动化三维成图组件应具有的功能如表 1
所示。
表 1 管线数据自动化三维成图组件主要功能列表
基于Skyline的三维地下管线系统的设计
基于Skyline的三维地下管线系统的设计以石家庄市为例，采用B/S架构，以Skyline为开发平台，c# 为开发语言，构建了三维数字城市的地下管道系统，通过3DMAX三维仿真技术、GIS技术以的有效集成，实现了数字城市里地下三维管线生成的新模式。
结果表明：系统具备数据管理查询、管线自动生成、下水管口定位等多种空间辅助决策功能，具有较好的可行性和实用性，但由于系统较复杂，需要在实际应用中不断地改进和完善.标签：3DGIS；Skyline；3DMAX引言城市化的快速发展，给城市管理者带来了前所未有的挑战。
当前，中国的城市化发展是社会发展的必然结果，具有不可扭转的发展趋势。
但是城市化导致环境空间和资源分配的矛盾也越来越尖锐，一些城市管理本身的问题也随之凸显。
本文采取由三维城市化理论到实践的研究思路，首先对3DGIS理论、三维建模技术进行了研究探讨，提出城市三维地理信息系统的技术路线，并开发一套基于Skyline的城市三维地理信息系统。
1 3DGIS理论、三维建模技术探讨1.1 3DGIS理论二维GIS一般情况是将实际的三维事物以二维平面图的方式表示，在表达空间信息上具有一定的局限性，这导致它在处理空间数据尤其是多维空间数据时存在缺陷。
[1]因此，用三维GIS的表达方法去表示和处理现实世界中三维对象和空间数据，既可以突破常规二维表示形式的不足，也可以包容几乎所有丰富的空间信息。
[2]近期，三维GIS有很快的发展动力，其中新兴技术的快速发展和三维空间信息需求是其发展的两个驱动因素。
[3]1.2 三维建模技术本文采用CAD、3DMAX和Photoshop等软件协作进行三维建模软件景观构建。
制作流程为：CAD中进行对地物进行简化、删减，建立二维模型——3DMAX 中制作模型主体——3DMAX中进行模型纹理贴图——模型以.X格式导出——模型导入到TerraExplorer Pro中，其中模型纹理的贴图是通过Photoshop对户外照片进行处理所得。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于Skyline地下管线三维快速建模的实现
本文以完成某地管线竣工测量数据库为基础数据，借助Google Earth、Google Earth Screen、Skyline、SketchUp、VB、Access软件的基本功能，利用已有管线数据库进行地下管线三维快速建模应用设计。
标签：管线数据库快速三维建模
1引言
近几年来，数字城市的概念在政府管理中的应用越来越广泛，城市地下管网信息系统在各个大中城市也都开始应用起来。
目前，大部分城市管线信息管理系统多局限于数据库形式或二维表达。
本文基于Skyline提供的API接口访问管线数据库，利用数据库中的关系数据进行地下管线三维建模、最终实现地下管线漫游等。
本文的成果可以有效地提高地下管线三维建模的效率，节约生产成本。
2实现方法
2.1引用已有地下管线数据库
管线数据库结构设计主要从两方面进行考虑：首先便于数据的组织、管理与应用，既能满足规划管理部门的需求，又要满足专业管线单位管理者的需要；其次便于管线空间分析模型的建立与实现，因为空间分析模型的建立与实现依赖于空间数据结构。
地下管线数据库的组成一般包括专业的管线数据和辅助数据，为方便管理单位和为专业管线单位使用，管线数据一般根据管线数据种类分层进行管理。
2.2使用Skyline与SketchUp结合的建模方法
本文中我们提出一种同时使用三维地理信息软件和三维专业建模软件共同实现三维管线建模的方法。
一方面，能保证管线建模的精细程度；另一方面，又不会明显降低系统的效率。
具体来说，先将地下管线的基本组成部分分为管体和管点两大类。
其中，管体包括方形管和圆形管。
管点包括阀门、螺栓、接头等不规则的物体。
对于管体，一般都是形状规则的物体，且地下管网90%都由管体构成，因此为了提高创建和显示效率，采用Skyline软件自身对象—Cylinder和Box对象来创建表现管体，这样可以大大减少软件用于渲染外部模型显示所需的系统资源。
对于管点数据，一般是阀门、螺栓、接头等特殊的、不规则的实体，所以先将各类管点数据进行分类，对于每类对象分别采用专业的建模工具（如SketchUp），按照1：1的比例进行三维模型建模仿真，再赋予根据实际采集的纹理。
2.3利用数据库进行地下管线三维建模
本次采用VB6.0为开发环境，引用microsoft DAO 3.6读取数据库，在VB6.0中添加TerraExploreX 1.0 Type Library部件来进行地下管线三维模型系统的建立。
2.3.1管点数据创建
管点数据一般包含管点的类型、位置、角度等信息。
首先，将不同类型的管点（弯头、三通四通接头、阀门），使用建模软件SketchUp，按照管点的实际照片或者设计图纸，进行1：1比例建模，每类模型对应一个编号。
然后将建好的管点模型导出为Skyline软件识别的*.dae格式的模型。
最后，将管点数据按照矢量点的方式批量导入Skyline，将点的表现形式设置为3DModel，即每个点显示为一个对应的管点模型，根据它的属性字段如角度等设置模型的属性，从而实现三维管点数据自动批量生成。
2.3.2管体数据创建
对于管体数据，包含了管体的空间信息和属性信息。
其中空间信息至少包括管体起始点和终点的坐标。
而属性信息则表示了管线类型、管径、年代、材质等信息。
使用Skyline软件创建管体步骤如下：首先根据管体是方管还是圆管，确定选用Cylinder还是Box对象，然后根据管径确定管体的粗细，根据材质确定管体的纹理或颜色。
最后使用Skyline软件提供的接口进行批量的创建管体。
2.3.3管点、管体组合
管点、管体的组合需要经过三个步骤：
第一步，通过VB6.0引用microsoft DAO 3.6读取地下管线数据库中点文件（tbPoint）的行数据作为一个序列，具体包含管点编号、管点坐标、管点高程、管点类型（雨水、污水、电力等）、管点材质、管点连通方式等。
然后根据逻辑关系唯一性，自动选取管点模型按照空间位置进行加载。
使用循环语句遍历整个点文件后，管点模型加载完成。
第二步，通过VB6.0引用microsoft DAO 3.6读取地下管线数据库中线文件（tbLine）的行数据作为一个序列，具体包含管体起点编号、管体终点编号、管体起点高程、管体终点高程、管体类型（雨水、污水、电力等）、管体材质、管径等。
第三步，管体、管点模型合成后，在连接处必定有交叉或缝隙，在TerraExplorer PRO中进行接边处理。
管体、管点数据导入Skyline三维场景后，会通过空间位置信息进行自动匹配组合，从而实现三维管线数据的批量自动创建。
2.3.4管点、管体接边优化设计
由于管点模型为批量加载，需要根据管体连接方向对管体的方向进行调整，但由于管点、管体模型在相交处的不一致性，导致管点与管体无法严密接边，对日后管线三维信息系统的各项分析功能会产生较大影响，因此优化设计如下，使相邻管体模型在连接处严密接边，使管体在管点内部相通，以便不影响拓扑关系，令管点模型仅作为显示之用“套在”管体之外。
3总结
本文全提出了一种使用Skyline软件和SketchUp软件结合，利用已有地下管线空间数据库创建三维管线的方法。
使用该方法，一方面保证了管线建模的精度，另一方面又可以提升地下管线三维建模的效率。
参考文献
[1] 乔淑娟.基于GIS的城市地下管网空间数据模型及其可视化研究.首都师范大学，2006.
[2] 王钰. 基于Skyline技术的油田地面三维可a视化开发与实现. 长安大学，2009.
[3] 宋艳苹. 基于skyline的原油管输自动化管理研究.西安石油大学，2011.
[4] 文俊浩，赵有声，青虹宏.数字城市与城市可持续发展的相互关系的分析.重庆建筑大学学报，2004
[5] Skyline公司.TerraExplorerPro User Manual ，技术白皮书，2009.。
