裙楼施工方案曲沃晋韵华府住宅小区1#工程裙楼工程施工方案编制人：审核人：审批人：编制单位：山西省第二建筑工程公司（章）编制时间：二0一三年五月五日目录一、工程概况二、建筑材料三、施工质量及安全文明施工控制措施四、施工布置五、施工准备六、主要分部分项工程方案七、主体钢筋工程八、主体模板工程九、主体砼工程十、施工注意事项十一、建设工程质量通病防治措施十二、确保安全施工的技术组织措施裙楼工程施工方案一、工程概况本工程为曲沃县晋韵府住宅小区，工程位于曲沃县府东街以南吉祥路以西。
1#楼地下二层，地上十七层，建筑物总高度为53.850米，室内外高差为0.45m。
主体采用现浇混凝土剪力墙结构，基础形式为梁板式筏形基础（裙房为独立基础）建筑物室内地面标高±0.000相当于绝对高程465.70m。
4#楼地下二层，地上十六层，建筑物总高度为48.75米，室内外高差为0.75m。
主体采用现浇混凝土剪力墙结构，基础形式为梁板式筏形基础（裙房为独立基础）建筑物室内地面标高±0.000相当于绝对高程466.46m。
二、建筑材料1、砌块：标高-3.930以下采用MU10非粘土烧结砖砌筑，标高-3.930以上采用A3.5 B06混凝土加气块砌筑。
2、砌筑砂浆：标高-3.930以下采用M10水泥砂浆砌筑，标高-3、930以上采用M5混合砂浆砌筑。
3、裙房基础垫层C15，基础、一层、二层混凝土墙柱梁板梯均为C30.采用曲沃县科森混凝土搅拌站提供的商品混凝土。
4、钢筋及钢材：4.1、钢筋采用--HPB300级钢筋；--HRB400级钢筋，其化学、力学指标应符合现行国家标准《钢筋混凝土用热扎光圆钢筋》（GB13013）周Q235钢筋的规定。
4.2、钢材及型钢采用Q235钢，质量等级B级，吊钩、吊环均采用HPB300级钢筋。
4.3、焊条：性能应符合《钢筋焊接及验收规程》（JGJ18-2003）中有关章节的要求。
三、施工质量及安全文明施工控制措施1、施工质量1.1、裙楼基础采用二八灰土回填，回填土分层夯实，做回填土压实试验。
某高层大型裙楼结构施工图纸
裙塔楼工程施工组织设计方案
裙塔楼工程施工组织设计方案目录第1章工程概况1第2章施工总体部署12.1 施工部署12.2 工期控制12.3 施工准备1第3章主要施工方法及技术措施13.1 基坑支护工程13.2 人工挖孔桩施工13.3 施工测量13.4 桩承台、地梁、底板施工13.5 地下室结构施工13.6 无粘结预应力钢筋施工13.7 主体框架结构施工13.8 砼泵送技术13.9 砌体工程13.10 乳胶漆施工13.11 天花吊顶工程13.12 楼地面工程13.13 屋面坐砌陶质寸半方大阶砖13.14 外墙面砖施工13.15 墙面花岗岩施工13.16 防水工程施工13.17 抹灰、油漆工程13.18 门窗安装工程13.19 玻璃幕墙安装工程13.20 外排栅搭设工程1第4章施工进度安排1第5章施工总平面布置15.1 施工平面布置15.2 施工临时用水计算15.3 施工临时用电计算1第6章设备配置及材料进场16.1 主要施工机械计划表16.2 主要材料进场计划1第7章人力配备第8章质量保证措施18.1 质量控制程序18.2 质量保证的检测、试验措施18.3 质量保证技术措施1钢筋工程1模板工程1混凝土工程1砖砌体工程1抹灰工程楼地面工程1门窗安装工程1油漆工程18.4 质量保证体系1第9章对专业施工单位的配合第10章文明施工及安全保证措施110.1 安全施工管理体系110.2 安全施工措施110.3 临时用电安全110.4 机械安全1塔吊使用安全110.5 施工现场管理110.6 施工现场的料具110.7 施工现场的环境卫生110.8 施工现场的环境保护110.9 施工现场的消防保卫措施1第11章工期保证措施1第12章降低成本措施1第13章成品保护措施1第14章施工管理组织机构1第15章施工进度计划横道图和网络图1 第16章施工平面布置图1第17章基坑支护及土方开挖分区图1 第18章塔吊基础大样图11第一章工程概况××工程，位于***市××大道和××路交界处，××大道东側，××路南側，××××新城E1区内，该工程是由广州××发展股份有限公司投资兴建，**省××设计研究院设计，由2层地下室、地上4层裙楼和2栋塔楼组成，共计30层，天面标高为97.50m，局部屋面水池顶标高为105.500m，用地面积为8069.75M2，总建筑面积为63649M2。
裙楼及底板施工方案

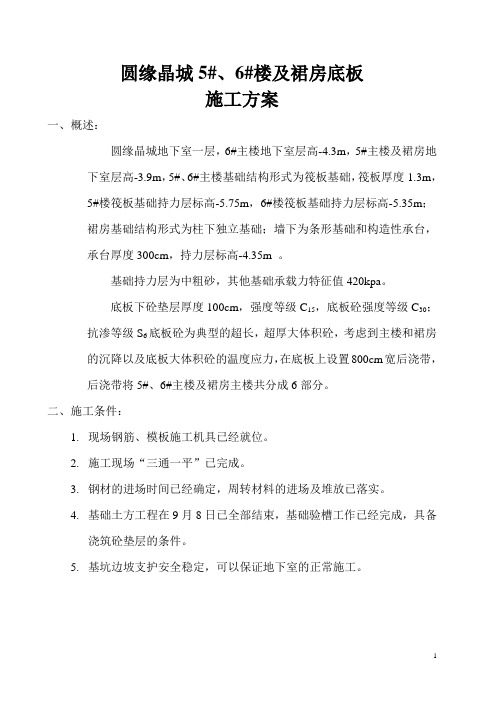

圆缘晶城5#、6#楼及裙房底板施工方案一、概述：圆缘晶城地下室一层，6#主楼地下室层高-4.3m，5#主楼及裙房地下室层高-3.9m，5#、6#主楼基础结构形式为筏板基础，筏板厚度1.3m，5#楼筏板基础持力层标高-5.75m，6#楼筏板基础持力层标高-5.35m；裙房基础结构形式为柱下独立基础；墙下为条形基础和构造性承台，承台厚度300cm，持力层标高-4.35m 。
基础持力层为中粗砂，其他基础承载力特征值420kpa。
底板下砼垫层厚度100cm，强度等级C15，底板砼强度等级C30；抗渗等级S6底板砼为典型的超长，超厚大体积砼，考虑到主楼和裙房的沉降以及底板大体积砼的温度应力，在底板上设置800cm宽后浇带，后浇带将5#、6#主楼及裙房主楼共分成6部分。
二、施工条件：1.现场钢筋、模板施工机具已经就位。
2.施工现场“三通一平”已完成。
3.钢材的进场时间已经确定，周转材料的进场及堆放已落实。
4.基础土方工程在9月8日已全部结束，基础验槽工作已经完成，具备浇筑砼垫层的条件。
5.基坑边坡支护安全稳定，可以保证地下室的正常施工。
三、施工进度控制点：1.砼垫层2004年9月9日完成2.砖胎模2004年9月13日完成3.垫层保护层2004年9月14日完成4.底板钢筋绑扎2004年9月23日完成5.底板砼浇筑2004年9月24日完成四、劳动力计划：地下室底板施工，拟投入劳动力140人，各工种人员安排如下：钢筋工80人木工20人泥工20人砼工20人由于地下室底板模板以砖胎模为主，因此在劳动力计划安排中适当减少木工人数。
五、施工平面布置图：底板施工现场施工总平面图和+0.00以下现场施工总平面图统一考虑，祥见+0.00以下施工总平面图,现场生活区、施工区全部做硬覆盖，采用100厚C15砼。
六、主要施工工艺：6.1施工顺序基坑土方工程验收→垫层砼浇筑→砖胎模砌筑→地下室防水施工→定位、验线→钢筋绑扎→集水井模板支设→钢筋隐蔽工程验收→砼浇筑。
裙楼施工方案
温馨花园1＃住宅楼裙楼基础主体工程施工方案编制人：审批人：河南胜达建筑工程有限公司二ＯＯ七年十二月十日裙楼基础主体工程施工方案一、工程概况工程位于京广路与长江路交叉口，地上二层为商业用房，建筑面积2723㎡，建筑物总高7.27米，结构形式为钢筋混凝土框架结构，设计使用年限为50年，抗震设防烈度为7度，结构设计合理使用年限为50年。
裙房基础采用天然地基上的柱下独立基础，施工按《高层建筑砼结构技术规程》及《建筑地基基础设计规范》执行。
二、建筑材料1、砌块：±0.000以下及±0.000以上填充墙采用B06、A3.5加气砼砌块。
2、砌筑砂浆：±0.000以下采用M5.0水泥砂浆，±0.000以上采用M5.0混合砂浆。
3、混凝土强度等级：裙房基础垫层C10，基础 C30；构造柱、过梁、圈梁采用C20；柱、梁、板、楼梯均为C30。
4、钢筋及钢材：1）、钢筋采用--HPB235级钢筋；--HRB335级钢筋。
--HRB400级钢筋，HPB235级φ6钢筋，其化学、力学指标应符合现行国家标准《钢筋混凝土用热扎光圆钢筋》（GB13013）周Q235钢筋的规定。
2）、钢材及型钢采用Q235钢，质量等级B级，吊钩、吊环均采用HPB235级钢筋。
3）、焊条：性能应符合《钢筋焊接及验收规程》（JGJ18-2003）中有关章节的要求。
三、施工质量及安全文明施工控制措施1、施工质量由于原裙楼基础部分在主楼土方开挖时超挖，经设计院同意改为灰土夯实回填，采用增加地梁（设计院出的变更通知单-详见结变004）方案，地梁采用植筋方式进行，独立基础及地梁采用砖胎模支设。
1）满堂钢管架搭设：在基础回填土上进行夯实，搭设满堂钢管架，在立杆下面垫上50厚的方木，并且在立杆下侧加扫地杆。
2）钢筋：对原预留钢筋用钢丝刷去污除锈处理，对梁预留钢筋在绑扎梁筋时进行焊接处理（搭接焊）。
、3）混凝土：在浇筑混凝土时采用地泵浇筑，新浇筑混凝土与原混凝土接触面采用在原混凝土面进行凿毛处理。
裙楼钢结构施工方案

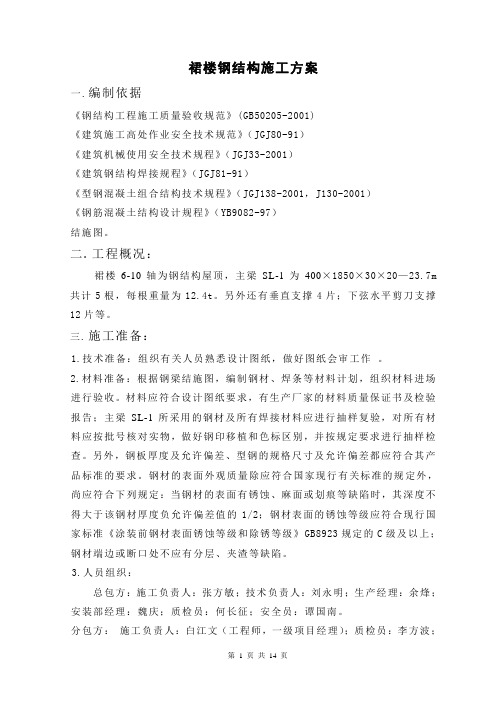

裙楼钢结构施工方案一. 编制依据《钢结构工程施工质量验收规范》(GB50205-2001)《建筑施工高处作业安全技术规范》（JGJ80-91）《建筑机械使用安全技术规程》（JGJ33-2001）《建筑钢结构焊接规程》（JGJ81-91）《型钢混凝土组合结构技术规程》（JGJ138-2001，J130-2001）《钢筋混凝土结构设计规程》（YB9082-97）结施图。
二. 工程概况：裙楼6-10轴为钢结构屋顶，主梁SL-1为400×1850×30×20—23.7m 共计5根，每根重量为12.4t。
另外还有垂直支撑4片；下弦水平剪刀支撑12片等。
三. 施工准备：1.技术准备：组织有关人员熟悉设计图纸，做好图纸会审工作。
2.材料准备：根据钢梁结施图，编制钢材、焊条等材料计划，组织材料进场进行验收。
材料应符合设计图纸要求，有生产厂家的材料质量保证书及检验报告；主梁SL-1所采用的钢材及所有焊接材料应进行抽样复验，对所有材料应按批号核对实物，做好钢印移植和色标区别，并按规定要求进行抽样检查。
另外，钢板厚度及允许偏差、型钢的规格尺寸及允许偏差都应符合其产品标准的要求。
钢材的表面外观质量除应符合国家现行有关标准的规定外，尚应符合下列规定：当钢材的表面有锈蚀、麻面或划痕等缺陷时，其深度不得大于该钢材厚度负允许偏差值的1/2；钢材表面的锈蚀等级应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB8923规定的C级及以上；钢材端边或断口处不应有分层、夹渣等缺陷。
3.人员组织：总包方：施工负责人：张方敏；技术负责人：刘永明；生产经理：余烽；安装部经理：魏庆；质检员：何长征；安全员：谭国南。
分包方：施工负责人：白江文（工程师，一级项目经理）；质检员：李方波；安全员：石秀文；起重指挥：黄志刚；火焊气割工：2名（中级工）；电焊工4名（1名高级工3名中级工）；铆工4名（高级工1名中级工3名）；机械操作工3名（具有相应资质）。
建筑专业施工图(裙房、塔楼制图) (1)
建筑专业-公建HSARCHITECTS1设计说明、材料做法2图纸统一标准制定（图层、线宽、线型、字体、图纸目录、图框、设计更改通知单）3图纸部分（裙房、塔楼部分）4消防（图纸、说明专篇）5管线综合、BIM配合6节能（计算、图纸、说明）7绿色建筑专篇8总图裙房塔楼宣讲目录1、图纸目录2、图纸比例3、裙房平面——拼接、拆分图4、轴线、轴号5、首层平面与用地红线、退线的关系6、防火分区示意图7、首层平面8、裙房屋面层平面9、塔楼标准层平面10、避难层平面图11、塔楼屋面平面12、立面图13、剖面图14、卫生间详图15、核心筒大样图16、楼梯详图17、墙身详图18、门窗详图19、图框内说明——附注20、商业疏散宽度计算裙房塔楼裙房、塔楼图纸目录裙房、塔楼图纸内容图纸目录需按照公司范图目录编制原则编制。
平面图立、剖面图门窗详图图纸顺序平面图立面图剖面图厨卫详图楼梯详图墙身大样门窗详图裙房、塔楼图纸比例设置■裙房、塔楼平面图选用比例1:100、1:150■裙房、塔楼立面图选用比例1:100、1:150■裙房、塔楼剖面图选用比例1:100、1:150核心筒大样图■裙房、塔楼楼梯详图1:50门窗详图■裙房、塔楼墙身节点图选用比例1:20、1:10、1:5裙房平面图如有拼接组合平面，图纸比例选用1:200、1:300，拆分平面图的界线需要至少有一个轴跨的图纸重叠，以保证施工方便和准确裙房塔楼裙房拼接平面图裙房塔楼裙房平面图需从布图、防火分区、疏散距离、疏散宽度方面着手设计。
裙房拆分平面图裙房塔楼按1:100比例拆分成三张平面图裙房拆分平面图裙房塔楼两张拆分图需要至少一个轴的图纸叠合，保证施工方便和准确。
裙房、塔楼轴线、轴号裙房塔楼编制轴线、轴号需注意的事项：1、应标注轴线总尺寸（或外包总尺寸）、轴线间尺寸柱距、跨度）2、裙房和塔楼轴号一起编制，适用于仅一栋塔楼，用一套轴网体系；例如：1,2，A ，B 。
3、裙房和塔楼分别编制轴网，两套轴网之前需有定位关系。
大厦裙房现浇框架结构施工方案
大厦裙房现浇框架结构施工方案大厦裙房为现浇框架结构，地下一层为六级人防，地下室上两层为商用公用房。
位置在主楼1/X～Cc轴3～36轴线间。
最大层高5.5M(由地下室顶板-1.6M 至二层楼面3.9M)。
最大柱距8.1×8.1M框架柱断面0.7×0.7M最大框架梁断面0.35×0.9M楼板厚0.12M根据上述条件,裙房现浇框架结构的模架支撑采用下列施工方案：1、框架柱采用柱箍（即柱夹箍）能同时支承和夹紧模板，保证其刚度，柱箍直接支承在钢模板上，承受钢模传递的均布荷载，同时还承受其他两侧钢模上的砼侧压力引起的轴向应力。
2、框架梁板采用组合钢模板楼板底板用竹胶板及80×100木方铺设。
采用满堂红模架。
保证强度、刚度及整体的稳定。
满堂红模架支撑，柱箍均采用φ48×3.5钢管支设。
以下为施工方案的设计计算：一．框架柱箍的计算1、砼对模板的侧压力计算根据GB50204－92“砼结构工程施工及验收规范”提出的采用内部振捣器时，新浇筑的砼作用于模板的最大侧压力，可按下例二式计算，并取二式中的较小值：F＝0.22γc t0β1β2V1/2-----------------------------------1－1F＝γcH--------------------------------------------------------1－2式中t0=200/(T+15) (T-----砼的温度)柱采用基本条件：①．H＝5.5M②．砼浇筑速度V=2m/h③．施工时砼入模温度25℃④．砼坍落度110～150,Ks=1.15⑤．掺外加剂Kw=1.2则砼对模板的最大侧压力:将数据代入1－1式得：F＝0.22γc t0β1β2V1/2 = 0.22×2500×200/(25+15) ×1.2×1.15×21/2= 5367N = 53.67KN/m2将数据代入1－2式得:F =2500×5.5 = 13750N = 137.5 KN/m2按取最小值其最大侧压力为53.67 KN/m2, 有效压头h= F/γc= 53.67/25=2.15M 2．柱箍间距的计算：（1）．按抗弯强度计算间距时：q =Fl1M max=1/8 qL22=1/8FL1L22б1 = M max/w= F L1L22/8wN= qL3/2= FL1L3/2б2=N/A= FL1L3/2Aбmax=б1+б2≤f得：l1=8fWA/F(L22A+4L3W)---------2－1（2）．按挠度计算柱箍间距时：w max=5qL24/384EI=5F L1L22/384EI≤〔W〕即得l1＝384〔W〕EI／5F l24---------2－2L1----------------柱箍间距L2＝L3 ----------柱箍长短边跨矩б1-------------柱箍受弯曲力N----------------柱箍受轴向拉力A-----------------柱箍面积б2---------------柱箍受轴向力бmax-----------柱箍受总应力EI------------柱箍抗弯刚度根据以上计算结果取最小值。
裙房三层钢结构施工方案(改)
目录一、编制依据 (1)二、工程概况 (1)三、施工准备 (1)2.1组织机构 (1)2.2材料准备 (2)2.3施工机具 (4)2.4工期要求 (5)四、钢结构施工 (6)3.1钢结构加工要求 (6)3.2钢结构安装要求 (7)3.3防火涂料施工要求 (8)3.4压型钢板及栓钉施工 (8)五、质量控制 (9)六、安全措施 (10)一、编制依据《钢结构设计图纸》《钢结构设计规范》（GB50017-2003）《钢结构工程施工及验收规范》（GB50205-2001）《建筑钢结构焊接规程》（JGJ81-2002）《钢结构高强螺栓连接应用技术规范》（JGJ82-91）二、工程概况裙房 (12)－(14)/(A)-(F)三层至四层大空间进行夹层钢结构的制做及安装，建筑面积424.44㎡,工程抗震设防烈度为8度,屋面载荷 0.50kn/m2 ,楼面活载 2.0kn/m2.设计使用年限为50年，安全等级为一级。
夹层采用钢梁上铺压型钢板后浇筑混凝土。
钢梁采用型钢HN500*200，主钢梁与混凝土梁采用对拉螺栓、高强螺栓连接，次梁采用槽钢14a，次梁与主钢梁间采用高强螺栓连接，楼承板采用YX－76－344－688，板厚0.8mmr 镀锌压型钢板，压型钢板上绑扎钢筋，浇筑混凝土。
根据业主要求钢梁安装完成后，压型钢板及混凝土部分暂不施工。
三、施工准备2.1组织机构2.1.1钢结构施工劳动力组织钢结构劳动力组织一览表钢结构加工施工人员一览表钢结构安装施工人员一览表2.2材料准备2.2.1原材料准备：（1）设计中选用的各种材料必须有出厂合格，钢梁应经试验合格和质检部门抽验合格后方可使用。
钢梁材质采用Q235B。
（2）钢材的力学性能及碳、硫、磷含量等化学性能须符合GB/T700-88的要求。
（3）钢材的抗拉强度实测值与屈服强度实测值比值不应小于1.2，钢材应有明显的屈服台阶，且伸长率应大于20%，钢材应有良好的可焊性和冲击韧性。
裙房屋面施工方案
工程概况本工程为湖滨壹号花园B区1#、2#楼，位于无锡市滨湖区。
北临望山路，东临蠡湖大道，由无锡豪伟置业有限公司投资建设，无锡市民用建筑设计院有限公司设计，上海金桥工程建设发展有限公司承建。
该工程建筑面积为45903m2，其中地下建筑面积7505m2，地上38398m2。
主楼剪力墙结构，地下一层，地上三十层，地下室内、外墙砼剪力墙厚均为30㎝。
地下室层高为4.9m。
地上一层层高为5.92m，二层层高为4.8m，三层层高为5.2m，四~三十层层高为2.9m,墙体厚度为25㎝、19㎝。
其中裙房三层框架结构,层高同主楼，框架柱截面为600×600和500×500㎜,人防地下一层层高3.95m。
商业用房与人防地下室，基础是筏板基础，板厚600mm，主楼基础是桩筏基础，板厚1450mm。
设计要求本工程商场部分屋面设计为种植屋面,变更后的屋面做法为（自结构楼面往上）：①JSⅡ型聚合物水泥防水涂料（＞1.2厚），墙柱根、管道交接周围，后浇带范围涂刷加强层一遍（1.2厚），墙柱根上翻600mm。
②LC10泡沫砼找坡2%最薄处30mm；③4厚SBS改性沥青耐穿刺防水卷材，墙柱根、管道周围、后浇带范围加设一道，墙柱根上翻600mm，与女儿墙固定时设滴水护角。
④3厚白灰砂浆隔离层（种植屋面，H轴南）/30厚挤塑聚苯乙烯保温板（铺装屋面，J轴北）；⑤40厚C20细石混凝土，内配Φ4@150双向钢筋网，粉平压实抹光，留分隔缝≤4000mm，缝内钢筋切断，缝宽20，嵌PVC防水油膏。
编制依据1、《地下工程防水技术规范》GB50108-20012、《地下防水工程质量验收规范》GB50208-20023、《种植屋面工程技术规程》JGJ155-20074、江苏省《标准住宅工程质量通病控制标准》5、湖滨壹号花园B区1#、2#楼工程施工图6、《绝热用挤塑聚苯乙烯泡沫塑料》GBT10801.2-20027、施工组织设计施工组织1、种植屋面工程是一项系统的工程，从管理到施工的每个环节都应严格把关，密切配合。
