坑探在花园山水库大坝灌浆试验中的效应分析
关于水库大坝灌浆的分析
关于水库大坝灌浆的分析水库大坝灌浆是指在建造水库大坝时，通过特定的方法将高速注浆混凝土浆料注入大坝基础和岩石缝隙中，以增强大坝的抗渗、抗冲蚀和抗滑性能，提高大坝的整体稳定性。
水库大坝灌浆的目的是增强大坝的地基和岩石基础的承载能力，减小渗漏量，增加防渗作用，并能够有效地处理岩石缝隙等不良地质条件，提高大坝的抗震性。
通过灌浆能够将地质缺陷封堵住，防止地下水渗透到大坝表面，减少渗漏。
灌浆还可以增加大坝整体的强度和稳定性，提高其在洪水冲击下的抗冲击能力。
水库大坝灌浆的具体步骤包括: 准备工作、钻孔、测量、清理孔内、灌浆操作、导浆管维护、浆液硬化等。
在进行水库大坝灌浆前，首先需要进行充分的准备工作。
包括确定灌浆孔布设位置和孔间距离，选择适合的灌浆材料和灌浆机械设备，预先制定灌浆方案，并在操作前对设备进行检查和调试。
钻孔是指在设计的位置和孔间距离下，通过机械钻机将适量的孔洞钻入岩石或地基中。
钻孔的深度和直径应根据实际工程情况确定，以保证浆液能够充分注入并填满孔洞。
测量是指在钻孔过程中对孔洞的深度、倾斜度和直径等参数进行测量，以确保钻孔的准确度和质量。
清理孔内是为了清除孔洞中的杂物和泥浆，以便浆液能够完全填充孔洞，同时还可以提高灌浆的效果。
在灌浆操作中，需要选择合适的注浆材料，并通过机械灌浆设备将浆液注入到已钻好的孔洞中。
灌浆操作需要注意控制好注浆的流量和压力，使浆液能够充分填满孔洞，并在孔内形成均匀的浆液体。
注浆后还需要进行一定的保压时间，以保证浆液能够充分渗透到地基或岩石中。
灌浆后，还需要对导浆管进行维护，包括及时清洗和检查，以防止堵塞和泄漏等问题。
还需要等待一定的硬化时间，让浆液能够充分凝固，并具备一定的强度和稳定性。
水库大坝灌浆是一种重要的加固措施，通过将高速注浆混凝土浆料注入大坝基础和岩石缝隙中，能够显著提高大坝的整体稳定性和抗震性能，减少渗漏并增加防渗作用。
水库大坝灌浆的操作过程需要严格控制浆液注入的流量和压力，并进行充分的测量、清洗和维护等工作，以确保灌浆效果和施工质量。

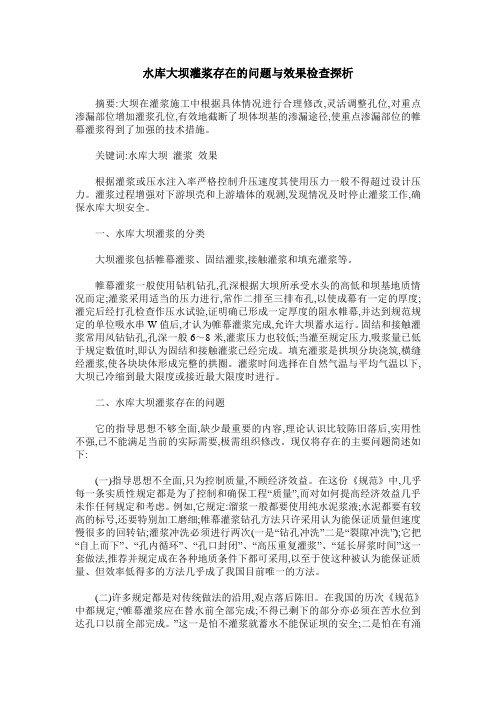

水库大坝灌浆存在的问题与效果检查探析
水库大坝灌浆存在的问题与效果检查探析摘要:大坝在灌浆施工中根据具体情况进行合理修改,灵活调整孔位,对重点渗漏部位增加灌浆孔位,有效地截断了坝体坝基的渗漏途径,使重点渗漏部位的帷幕灌浆得到了加强的技术措施。
关键词:水库大坝灌浆效果根据灌浆或压水注入率严格控制升压速度其使用压力一般不得超过设计压力。
灌浆过程增强对下游坝壳和上游墙体的观测,发现情况及时停止灌浆工作,确保水库大坝安全。
一、水库大坝灌浆的分类大坝灌浆包括帷幕灌浆、固结灌浆,接触灌浆和填充灌浆等。
帷幕灌浆一般使用钻机钻孔,孔深根据大坝所承受水头的高低和坝基地质情况而定;灌浆采用适当的压力进行,常作二排至三排布孔,以使成幕有一定的厚度;灌完后经打孔检查作压水试验,证明确已形成一定厚度的阻水帷幕,并达到规范规定的单位吸水串W值后,才认为帷幕灌浆完成,允许大坝蓄水运行。
固结和接触灌浆常用风钻钻孔,孔深一般6～8米,灌浆压力也较低;当灌至规定压力,吸浆量已低于规定数值时,即认为固结和接触灌浆已经完成。
填充灌浆是拱坝分块浇筑,横缝经灌浆,使各块块体形成完整的拱圈。
灌浆时间选择在自然气温与平均气温以下,大坝已冷缩到最大限度或接近最大限度时进行。
二、水库大坝灌浆存在的问题它的指导思想不够全面,缺少最重要的内容,理论认识比较陈旧落后,实用性不强,已不能满足当前的实际需要,极需组织修改。
现仅将存在的主要问题简述如下:(一)指导思想不全面,只为控制质量,不顾经济效益。
在这份《规范》中,几乎每一条实质性规定都是为了控制和确保工程“质量”,而对如何提高经济效益几乎未作任何规定和考虑。
例如,它规定:溜浆一般都要使用纯水泥浆液;水泥都要有较高的标号,还要特别加工磨细;帷幕灌浆钻孔方法只许采用认为能保证质量但速度慢很多的回转钻;灌浆冲洗必须进行两次(一是“钻孔冲洗”二是“裂隙冲洗”);它把“自上而下”、“孔内循环”、“孔口封闭”、“高压重复灌浆”、“延长屏浆时间”这一套做法,推荐并规定成在各种地质条件下都可采用,以至于使这种被认为能保证质量、但效率低得多的方法几乎成了我国目前唯一的方法。
关于水库大坝灌浆的分析
关于水库大坝灌浆的分析水库大坝的灌浆是指通过钻孔将浆液注入地下岩体中，以加固地基、控制地下水流，增强大坝结构的抗渗、抗冲刷和抗震能力。
在水库大坝建设过程中，灌浆工程是关键的一环，对大坝的稳定性和安全性起着至关重要的作用。
下面将从水库大坝的灌浆目的、灌浆材料、灌浆方法以及灌浆质量监控等方面进行分析。
水库大坝灌浆的目的主要有以下几个方面：1. 抗渗效果：通过灌浆可以充实地基，填充岩体裂缝，减小岩体孔隙度，提高地基的密实程度，从而防止水库大坝的渗漏现象。
2. 加固地基：灌浆可以有效地填充地下岩体的空隙，增加地下岩体的强度和稳定性，提高大坝的承载能力和抗震能力。
3. 控制地下水流：通过灌浆可以封堵地下水渗流路径，减少地下水流量，避免渗流对大坝产生不利影响。
4. 抗冲刷效果：灌浆能够减小地下水流速度和流量，减弱巨大水压的冲刷作用，增强大坝的抗冲刷能力。
一般常用的灌浆材料有水泥浆、膨润土浆和聚合物浆等。
水泥浆是最常用的一种材料，它由水泥、混合料和水等组成。
水泥浆在地下岩体中注入后，形成固化的胶结体，填充裂缝，增加地下岩体的整体强度和接触面积，提高大坝的力学性能。
膨润土浆是一种能够吸附水分并膨胀成胶状物质的天然矿物质，可以用于填充地下岩体的细小裂缝和空隙，增加地下岩体的密实程度。
聚合物浆是一种由有机物质组成的浆液，可以形成柔性胶体体系，填充地下岩体的空隙，增加地下岩体的柔韧性，提高大坝的抗震能力。
灌浆方法主要有钻孔式灌浆和挤浆式灌浆两种。
钻孔式灌浆是通过钻孔将浆液注入地下岩体中，一般在岩体的裂隙表面构成防渗吸附带，减少岩体渗透能力。
挤浆式灌浆是在地下岩体表面注入浆液，通过压力将浆液压入裂缝中，填充裂缝空隙，增强地基的稳定性。
灌浆工程的质量监控非常重要，主要包括材料质量控制、灌浆工艺控制和施工质量检测等方面。
材料质量控制是指对灌浆材料进行严格的质量检验和监控，确保材料符合工程要求。
灌浆工艺控制是指对灌浆过程中各项参数进行监控和调整，确保灌浆效果良好。
关于水库大坝灌浆的分析
关于水库大坝灌浆的分析水库大坝是人类社会为了解决水资源需求而建造的主要水利工程之一，其稳定性和安全性显得尤为重要。
然而，由于水库大坝的特殊环境和复杂性质，其施工难度也随之增加。
由于水库大坝的基础部分长期浸泡在水中，须承受水的冲击和腐蚀等影响。
因而，为保证水库大坝的建造质量，需采取相关的技术手段以保护坝基和坝体稳定性，提高大坝的整体工程性能。
目前，在水库大坝工程中，灌浆技术已成为一个广泛应用的技术，其主要作用是通过对水库大坝的基础或者坝体进行灌浆以增强其稳定性和承载能力。
灌浆技术主要分为双组份浆液灌浆和压浆方法。
首先，双组份浆液灌浆，是一种采用预先制好的粘结剂和混合水浆以作为灌浆物质的方法。
由于双组份浆液灌浆具有多个显著的优点，如灌浆物质具有极高的抗渗性和抗腐蚀性，能够长时间地保护水库大坝的基础和坝体；同时，这种灌浆方法具有良好的扩散性能和高效的抗剪强度，能够显著提高水库大坝的整体稳定性和结构强度。
此外，双组份浆液灌浆还具有操作简便、品质稳定等显著优势，因此受到广泛的应用。
其次，压浆方法是一种通过机械压力将浆液压入水库大坝的基础或坝体中以达到灌浆效果的方法。
与双组份浆液灌浆相比，压浆方法具有灌浆效果显著、操作简单、灌浆速度快的优势，并且其灌浆物质具有比较高的粘度和黏稠度，能够迅速填补大坝基础和坝体内的空隙，增强水库大坝的整体稳定性和抗剪强度。
但是，压浆方法也存在一些局限性，如容易造成大坝表面结构的损伤、灌浆深度受限等等。
总的来说，灌浆技术是一种高效、可靠的水库大坝灌浆方法，能够明显提高水库大坝的整体工程性能，确保工程安全和长期稳定性。
但是，不同的灌浆方法具有各自的特点和适用范围，在选择灌浆方法时，需根据具体工程条件和要求，综合考虑不同因素并加以选择，以确保灌浆工作的顺利开展。
水利水电工程大坝施工中灌浆技术的分析
水利水电工程大坝施工中灌浆技术的分析水利水电工程是国民经济建设的重要组成部分，其中大坝的建设是其中重要的一环。
在大坝施工过程中，灌浆技术是至关重要的一环，它在保证大坝结构安全和密实性方面起着至关重要的作用。
本文将对水利水电工程大坝施工中的灌浆技术进行深入分析，探讨其技术原理、施工过程和应用效果，为相关工程技术人员提供参考和借鉴。
一、灌浆技术的技术原理灌浆技术是指在建筑物中对空隙进行浆液充填的施工方法。
在水利水电工程大坝施工中，灌浆技术主要用于填充土石坝和混凝土坝的裂缝、空洞和孔隙，以提高大坝的密实性和承载能力。
其技术原理主要包括以下几个方面：1. 浆液性能：灌浆浆液的性能是影响灌浆效果的重要因素，包括浆液的粘度、流动性、硬化时间等。
浆液的粘度和流动性要足够好，能够充分填充裂缝和孔隙，同时硬化时间要适宜，能够在施工中保持足够的流动性，但又能够迅速硬化。
2. 浆液压力：灌浆施工中，通过浆液压力使浆液流入裂缝和孔隙，填充因此浆液压力的控制是非常关键的，一方面要足够大，能够充分填充裂缝和孔隙，另一方面也要控制在一定范围内，避免对大坝结构产生过大的压力影响。
3. 浆液固化：浆液流入裂缝和孔隙后，需要在一定时间内固化，形成一定的强度和密实性，以提高大坝的整体稳定性和承载能力。
因此需选择适宜的固化剂和浆液配比，保证浆液在固化后能够满足工程要求。
上述三个方面是灌浆技术的技术原理的主要内容，对于水利水电工程大坝施工来说，掌握好这些技术原理是确保灌浆施工效果的关键。
二、灌浆技术的施工过程在水利水电工程大坝施工中，灌浆技术的施工过程通常包括以下几个阶段：1. 穿孔：首先需要对大坝结构进行勘测，确定裂缝和孔隙的位置和范围，然后使用钻机进行穿孔作业，为后续的灌浆施工做好准备。
2. 灌注：在穿孔完成后，使用专用的浆液泵将浆液注入到裂缝和孔隙中，通过浆液压力将空隙充填，形成密实性较好的固体体。
整个灌浆技术的施工过程需要严格按照工程要求进行，特别是在浆液配比、浆液流动性和硬化时间等方面需要认真把控，以保证施工效果的质量和可靠性。
水利水电工程大坝施工中灌浆技术的分析
水利水电工程大坝施工中灌浆技术的分析水利水电工程大坝施工中的灌浆技术是大坝施工过程中非常重要的一环，它对大坝的安全性、稳定性和耐久性都有着至关重要的影响。
灌浆技术是指在混凝土结构内部或与岩体接触面上注入灌浆材料，以填充裂缝、孔隙、缝隙、空洞等，提高混凝土结构的密实性和整体性能的一项技术。
本文将从灌浆技术的原理、施工方法、应用效果等方面进行分析，为大家介绍水利水电工程大坝施工中灌浆技术的相关知识。
一、灌浆技术的原理灌浆技术的原理主要是通过注入灌浆材料填充混凝土结构内部的裂缝、孔隙、缝隙、空洞等缺陷，提高混凝土结构的密实性和整体性能。
灌浆材料的固化后可以与混凝土结构形成一体，从而增强混凝土结构的力学性能。
灌浆材料一般选用水泥浆、砂浆、石灰浆等，根据需要可以添加外加剂来改善其性能。
灌浆技术的原理比较简单，但是在实际施工中却需要根据具体情况来选择合适的灌浆材料、施工方法和施工工艺，以及灌浆质量的控制等方面进行综合考虑和分析。
二、灌浆技术的施工方法灌浆技术的施工方法主要有压浆法、重力浆法和吹填法等几种。
压浆法是通过施加一定的压力将浆液注入混凝土结构内部，可以适用于不同类型的混凝土结构和岩体。
重力浆法是通过重力将浆液注入混凝土结构内部，适用于密实度较低的混凝土结构和岩体。
吹填法是通过气体将浆液喷射到混凝土结构内部，可以快速填充大坝混凝土内部的空隙。
根据不同的混凝土结构和岩体的实际情况，可以选择合适的灌浆技术施工方法。
施工人员需要根据具体情况来决定灌浆材料的选用、浆液的流动性和渗透性、施工工艺等方面的操作，确保灌浆效果的达到预期要求。
三、灌浆技术的应用效果灌浆技术的应用效果直接影响到大坝的安全性、稳定性和耐久性。
通过灌浆补强，可以有效填充混凝土结构内部的裂缝、孔隙、缝隙、空洞等缺陷，提高混凝土结构的整体性能和抗风险能力。
灌浆补强还可以提高混凝土结构的抗渗性、抗冻融性和抗化学侵蚀性等性能，延长大坝的使用寿命。
在实际水利水电工程大坝施工中，灌浆技术在抗渗、抗裂、抗冻融、抗化学侵蚀等方面都有着非常重要的应用价值。
关于水库大坝灌浆的分析
关于水库大坝灌浆的分析水库大坝作为水利工程中的重要组成部分，其安全性与稳定性直接关系到人们的生命和财产安全。
而灌浆作为水库大坝施工中重要的一环，其质量直接影响着大坝的整体稳定性和安全性。
本文将对水库大坝灌浆进行分析，并探讨其影响因素以及解决方法。
一、水库大坝灌浆的意义灌浆是指将特制的水泥浆料通过压力管道注入到混凝土裂缝中，以减少渗漏和增强混凝土的整体稳定性。
在水库大坝中，灌浆起着非常重要的作用。
灌浆可以有效地填补混凝土中的裂缝，减少渗漏现象，提高混凝土的整体密实性和强度。
灌浆可以加固混凝土结构，提高水库大坝的稳定性和抗震性。
灌浆还可以延长水库大坝的使用寿命，减少日常维护和修复的成本，保障水库大坝的安全运行。
1. 浆料的选择水库大坝灌浆所使用的浆料，一般以水泥浆料为主。
而水泥浆料的选择直接影响着灌浆的效果。
一般来说，流动性好、粘度适中的水泥浆料更容易进入混凝土裂缝中，填充裂缝空隙，提高混凝土的整体密实性。
选用质量优良的水泥浆料对于水库大坝的灌浆至关重要。
2. 施工工艺水库大坝灌浆的施工工艺直接决定了灌浆的效果。
在施工过程中，需要严格按照规范操作，控制好灌浆的压力、速度和浆料的用量，确保灌浆充分填充混凝土裂缝，不留死角。
还需要考虑到混凝土的抗渗性和渗透性，设计合理的灌浆深度和间距，确保每一个部位都得到充分的灌浆加固。
3. 施工环境水库大坝灌浆的施工环境也会对灌浆效果产生影响。
在施工过程中，需要注意环境温度和湿度的变化，避免灌浆过程中水泥浆料的流失和结块现象。
还需要避免风沙、机械振动等外部因素对灌浆的影响，确保灌浆施工的质量和效果。
4. 设计要求在进行水库大坝灌浆工程前，需要根据水库大坝的实际情况进行综合评估和设计，确定灌浆的方式、深度和间距等参数。
需要考虑到水库大坝的使用条件、地质条件和地震条件，设计合理的灌浆方案，确保灌浆的效果能够达到预期的要求。
随着科技的不断发展和进步，水库大坝灌浆技术也在不断创新和改进。
大坝基础灌浆施工中存在问题分析及应对措施
大坝基础灌浆施工中存在问题分析及应对措施国家的发展离不开农业的支持，而农业的发展离不开水利工程的建设.堤坝是一种常见的水利工程，现今在大坝的建设过程中多采用的是钢筋混凝土结构，同时为了更好的确保大坝的强度需要做好大坝的地基处理，在进行大坝工程的基础施工过程中，需要对灌浆作业引起足够的重视，历年来由于大坝基础灌浆不当而导致的工程问题屡见不鲜，文章将在分析大坝基础灌浆过程中所面临的常见问题的基础上提出如何更好的做好大坝基础灌浆工作.标签：大坝；基础灌浆；常见问题；应对措施前言大坝基础灌浆是大坝施工中的重要工序，其对于大坝的施工质量有着非常重要的影响，在大坝基础灌浆施工的过程中会面临着各种问题，文章将在分析大坝基础灌浆所常见问题的基础上进行分析并提出处理措施。
1 大坝基础灌浆施工中常见问题及应对措施1.1 钻孔卡钻在进行大坝基础灌浆施工时首先需要对大坝基础进行钻孔，在钻孔的过程中容易出现卡钻问题，通过对以往卡钻现象进行分析后发现造成这一现象的原因主要有以下几点：（1）大坝基础地质条件不好，基础岩石强度不足，在钻孔时岩石发生破碎，造成钻孔无法维持从而使得很多碎渣进入到钻孔中，从而造成卡钻。
（2）竖向节理、裂隙发育以及渗漏情况严重。
（3）在进行钻孔时钻入到由钢筋混凝土的地方。
为了更好的完成钻孔作业需要采用自上而下的分段钻孔，分段灌浆的方式，同时在钻孔时避免钻到由钢筋混凝土的位置，从而避免出现卡钻。
1.2 钻孔出现偏斜在钻孔作业的过程中出现钻孔偏斜的主要原因是由于钻具固定不当或是施工控制不当造成的，在钻孔的过程中应当加强对于钻孔的监控，尤其是在钻深孔的过程中，偏斜度过大将会使的灌浆时无法使得浆液形成连续网络，从而形成漏水通道。
因此在钻孔的过程中采取分段钻孔的方式，每一段都需要进行测量避免出现偏斜。
1.3 地表冒浆地表冒浆主要是针对固结灌浆而言的，其主要原因是由于地层岩石破碎较为严重从而形成自下而上的缝隙，从而使得在进行灌浆时过大的压力将会使浆液冒出地面。
关于水库大坝灌浆的分析
关于水库大坝灌浆的分析随着工业化和城市化的不断发展，人类对水资源的需求日益增加。
为了满足人们的需求，各国都在积极地建设水利工程。
而水库大坝作为最为重要的水利工程之一，对于人们的日常生活和社会经济的发展起着至关重要的作用。
在水库大坝的建设中，灌浆技术是不可少的一环。
灌浆，即灌注孔洞空隙中的水泥浆料以堵塞孔洞并增强岩体力学性质的技术，是现代水利建设中的一项关键技术。
灌浆技术主要应用于水库大坝及其附属工程中，是确保水库大坝安全稳定和延长其使用寿命的有效手段之一。
水库大坝的灌浆工程目的在于填充裂隙和孔洞，以消除水坝内部的空隙和不均衡应力。
填灌后的水泥浆料凝固成坚硬的胶凝体，从而使水库大坝的机械性能和稳定性得到改善。
在灌浆技术中，注浆剂是不可或缺的材料之一。
注浆剂的质量直接影响到工程的稳定性和耐久性。
因此，选择合适的注浆剂是灌浆工程成功的关键。
目前常用的灌浆剂有水泥、石膏、石英砂、细砂、粉煤灰等。
其中最为常用的是水泥灌浆。
水泥具有凝固速度快、力学性能好、施工方便等优点，被广泛应用于水利工程中。
在灌浆工程中，水泥灌浆常采用两种方法进行，即压力注浆和重力注浆。
压力注浆是指将灌浆剂通过压缩空气或液体推入孔洞中。
这种注浆方式生产效率高，适用于大孔洞和较深孔洞的注浆。
但是，由于压力较高，可能会对水库大坝造成不必要的损害，因此需要进行精确的施工控制。
重力注浆是指将灌浆剂通过重力作用注入孔洞中。
这种方法不需要压缩空气或液体，施工简单，适用于较小孔洞和深度较浅的注浆。
但是，重力注浆的精度和灌浆均匀度较差，需要对灌浆工艺进行严格控制。
在实际的灌浆施工中，应严格按照设计方案选用适当的灌浆方式和注浆剂，同时进行良好的施工管理和监测。
为了提高实际工程的可靠性和经济性，也可以通过灌浆剂掺加添加剂、控制灌浆厚度和间隔等方式进行灌浆施工。
总之，水库大坝灌浆技术是现代水利建设中不可或缺的一环，对保证水库大坝的安全稳定和延长使用寿命具有重要作用。
水利水电工程大坝施工中灌浆技术的分析
水利水电工程大坝施工中灌浆技术的分析1 水利水电工程大坝中的灌浆技术在水利水电工程大坝中，因为其工程的特殊性必须要实施灌浆技术，但与其他工程中实施的灌浆施工相比，却有很大的不同。
首先，灌浆技术具有隐蔽性的特点，因此要结合实际情况、因地制宜的进行，其施工技术参数的制定要准确，结合不同工程的地形地质等因素，选择合适的灌浆技术。
其次，在实际施工中，要把握水利水电工程大坝的实际特点，保证灌浆技术的系统施工，提高实际的施工质量。
最后，可以应用灌浆技术突出工程大坝的优势，并处理其潜在风险，对工程进行有效加固。
因此，在水利水电工程大坝中要针对性地选择合适的灌浆技术，比较其实际的抗渗和防水功能，增强实际的施工效果。
2 水利水电大坝施工问题分析①在水利水电工程建设中，施工企业无法做好大坝加固工作，导致出现裂缝与漏水等问题。
②在大坝工程建设期间，企业难以对各类设施进行维护与更新，导致在长期使用中出现腐蚀与损坏的现象，例如：水利水电工程泄洪建筑出现老化现象，难以提高工程的建设质量。
③水利水电工程施工企业在实际工作期间，没有根据防汛、通讯、照明与水文观测等系统进行完善，难以制定完善的管控方案，无法科学选择相关管理方式，导致工程建设出现滞后现象，难以满足现代社会发展对于水利水电工程的建设需求，导致工程建设工作受到全面影响。
3 水利水电工程大坝施工中灌浆技术的应用3.1 大坝在施工过程中对灌浆浆液的材料要求在任何一项工程中，施工材料的选择都是最基础的，根据要求选用合格的材料是整个工程顺利施工、完成验收、发挥效用的关键。
在大坝的建设中对灌浆桨液的用材也是有比较严格的要求，在日常大坝建设中水泥浆是最常用的灌浆材料，也是最好用的桨液，在使用之前先要把浆体制作成立方体试验用件，然后在标准条件下进行为期七天的养护工作，养护工作完成后还需要进行强压测试，能够承受至少5MPa以上的强度压力才算是真正的合格品，才可以在大坝工程中放心使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
层 位（ ｍ）
０ ００
水 平充 填厚 度（ ｍ）
０ ００
垂 向充 填厚度 （ ｍ）
００ ７
２
３ ４ ５ ６
～
系数为 ２５ ．５ １ Ｘ ０～ ９３ ×１～ｍ／，为强透水 。漏水主要 ．８ ０ｃ ｓ 在上部风化料坝体部分 ， 当库水位 达到 ２ ６ ． ｒ（ ０ ２６ ｅ 最高水 Ｏ 位） 外坝坡 ２ ６ ．０ 以下全部潮湿 、 时， ０ ０６ ｍ 漫漏 。明显的漏 水带有三条 ， 第一条在 ２ ５ ｍ ～ ２ ５ ｍ 之间 ， ４ ｍ； ０３ ０５ 长 ０ 第 二条在 ２ ４ ｍ 处，长 ４ ｍ：第三条在 ２ ４ ｍ ～ ２４ ｍ 之 ０７ ０ ０５ ０６ 间， ２ ｍ。其漏水原 因主要有： 长 ８ 一是坝体为松堆坝， 虽经 ２ ０多年沉陷后， 坝土仍然松 散： 是施工质量差 ， 二 多次加高 坝的结合面未处理好 ， 明显地出现 分层 ， 导致大面积浸漏 和带状渗漏情况 出现 。 ２ 坑探技术在花园山水库灌浆试验 中的参数分析 针对花 园山水库的漏水 问题 ， 决定采用坑探方 式获取 灌浆 参数， 采用灌浆方法对坝体进行防渗处理 。首先在河 槽段和右岸坡段两个试验块段各布置一个探坑 ， 均布置在 ２５ 孔距的灌 浆孔 之问 ，探坑 尺寸为长 宽各 １ ｍ，深 ． ｍ ． ５ ３Ｏ 配制浆液为 ２ １ ． ｍ， ：粘土水泥混合浆进行浆液 充填实验 。 探坑浆液充填情况 统计 见下表。 探坑浆液充填情况统计表
维普资讯
・
１・２ ６ 第２ 期 中 国西部 科 技 ０ ０ 年 ９ ０
坑探在花 园 山水库大坝灌 浆试验 中的效应分析
周金春 （ 靖 马 县ห้องสมุดไป่ตู้务 马 ６ １ ） 曲 市 龙 水 局 龙 ５ ０ ５０
摘 要 ： 探 作 为 检 查 土 坝 灌 浆 试 验 效 果 的 一 种 辅 助 方 法 ， 于 获 取 孔 距 、 力 、 灰 量 、 液 配 比及 浆 型 、 坑 对 压 耗 浆 灌 浆 方法 等 方 面 的 一 手 资 料 ， 灌 浆 设 计 提 供 可 靠 的依 据 ， 效地 解 决 工程 施 工 中存 在 的 一 些 问题 ， 为 有 弥 补 检 查 孔 的 不 足 ， 着 极 其 重要 的作 用 。 文 从 坑 探 灌 浆 技 术在 花 园 山水库 ； 处 理 中的 试验 数 据 有 本 参水 出发 ， 坑 探 灌 浆 技 术 在 水 库 渗 水 处理 中的 效 应 进 行 了系 统 分 析 。 对
关键词 ： 探 试 验 大 坝 灌 浆 效 应 分 析 坑
１ 工程概况 花园 山水库为小（ 型水库 ， 一） 大坝经多次加高 ， 现有坝 高为 １ ｍ， ９５ 兴利库容 １４３ ０、 ｏ万 ｍ 高 ２ ．Ｏ 以上为 。坝 ０Ｏ ｍ 风化料均质坝 ， 下部为粘土心墙坝 。 自水库建成蓄水至今， 直存在着严重 的漏水 问题， 坝体渗漏量高达 ２ Ｌ Ｓ 渗透 ５ ／，
浆液扩散及分布状 况一 日了然 ； 二 ： 是获取 资料 更详尽 ， 坑 探获取 的资料 ， 能够对充填灌浆及劈裂灌浆的优劣进 行详 细 比较 ， 实现该工程采用劈裂灌浆方法还是充填法进 行灌 浆进行有效判 断， 从而达到 既节约成本 ， 有能够有效进 行 渗 漏 处 理 的 目的 。 ４ 坑 探 技 术 应 用 中 的技 术 难 题 （） １ 坝体上部 的渗透 问题 不能得到有效解决 。坝体上 部未能达到渗透稳 定要求， 表现为岸坡段的浆液主要朝水 平方 向成层 充填 ， 层厚 ０ １ ． ０～ ０３ ｍ之 间， ． ０ 浆液充填总厚
一
坝上胶结好 。坝顶 附近 出现较细 的分叉浆 脉， 但未逸出坝 项 。另一条为水平 向成层充填， 浆液充填于空隙或包围于 岩块 周围， 充填部分胶结好 ， 密实 、 不留空隙， 充填厚度 ０１ ．０ ０５ ｍ。充填部位的岩块完全被浆液包 围， ．０ 被充填部位 较密实． 已有足够 的强度来满足防渗要求 。 从坝体灌浆 的走 向看 ， 坑探灌浆 中的浆液总是首先充 填相对较 弱的应力面（ ， 区）并且随着灌浆过程 的进行， 坝体
３ 坑 探技 术优 越 性 分 析 实际施工中 ， 通常都需进行灌浆试验 ， 为灌浆设计提
供较可靠的灌浆参数 ， 寻找灌浆 的正确方法 ， 检验灌浆效 果 。 要通过对 灌浆试验效果进行检查来获取 孔距、 这 压力、 耗灰量、 浆液配 比及 浆型、 灌浆方法等方面资料 ， 通常 的检 查方法就是打检查孔 或进 行坑探 。 检查孔是一种常规的检查灌浆效果的手段 ， 主要 以检 查孔压（ 水试 验结果和所取岩芯 的浆液充填情况来对灌 注） 浆效果进行评 定。但在实际使用过程中有它的局限性 ， 特 别是用 以检查土 坝灌 浆效果， 在较大缺陷 ， 其： 对一些 问 题难 于作出满意 的解释 。故实际施工 中常采用坑探作 为 灌浆试验效 果捡查 的辅助 手段 ， 弥补检查孔 的不足 。 在花 山园水库 灌浆试验中， 检查孔灌浆实验表 明， 检 查孔灌浆效 果并不理想， 存在灌浆耗灰量大 ， 复渗水等 重 问题 ， 不到防渗要求 。此外 ， 达 浆液在坝土 内是如何扩散 也无法深入 考证。采用坑探灌浆这一补充技术后， 相对于 检查孔灌浆 ， 其优越之处表现如下： 是有效 印证 了灌浆 一 试验在河槽段 已形成 了连续的垂 向防渗帷幕， 对帷幕情 况、
编 号
１
各部位应力的大小也在发 生着变化 ， 这样 ， 使得浆液 的扩 散总是有规律可循 。具体表现 为： 岸坡段坝体浆液主要沿 水平 向成层充填 ， 少部分沿横向充填 ， 并且沿水平面浆液 扩散较远： 河槽段 坝体浆液部分沿坝轴线垂 向充填 ， 且水 平方向也有较 多的浆液充 填， 坝体防渗效果很好 。
