汽车发电机的整流原理
课题五 硅整流发电机的工作原理及整流原理
课题五 硅整流发电机的工作原理及整流原理一、发电原理如图 1 a 所示，发电机定子的三相绕组按一定规律（彼此相差120度电角度）分布在发电机的定子槽中，内部有一个转子，转子上安装着爪极和励磁绕组。
当外电路通过电刷使励磁绕组通电时，便产生磁场，使爪极被磁化为N 极和S 极。
当转子旋转时，磁通交替地在定子绕组中变化，根据电磁感应原理可知，定子的三相绕组中便产生交变的感应电动势。
这就是交流发电机的发电原理。
在交流发电机中，由于转子磁极呈鸟嘴形，其磁场的分布近似正弦规律图1b ，所以交流电动势的波形也近似正弦规律，如果发电机定子的三相绕组是对称绕制的则产生的三相电动势也是对称的。
即每相电动势的大小相等，相位差互为120度。
定子每相电动势的有效值的表示式中 ---绕组系数(和发电机定子绕组的绕线方式有关 ) ---每相绕组的匝数（单位：匝） ---频率（单位：Hz ）---每极磁通（单位：Wb ） ---电机结构常数（ ）---称为相电动势。
由此可见，当交流发电机结构一定时（结构常数不变），相电动势和发电机转速、磁通成正比。
二、整流原理交流发电机定子的三相绕组中，感应产生的是交流电是通过6教学补充nC KfN E eΦ=Φ=44.4φK Nf 60/pn f =Φe C 60/44.4KNp C e =φEe C φE图2 交流发电机整流原理a) 整流电路图 b) 三相绕组电压波形图 c) 整流后发电机输出波形图二极管具有单向导通性,当给二极管加上正向电压时二极管导通, 当给二极管加上反向电压时二极管截止。
将定子的三相绕组和6只整流二极管按图2a的电路连接。
三个正极管子VD1、VD3、VD5的负极连在一起，在某一瞬间，正极电位最高的管子导通。
而三个负极管子VD2、VD4、VD6，其正极连在一起，在某一瞬间，负极电位最低的管子导通。
图3 励磁电路四、硅整流交流发电机的特性指发电机经整流后输出电压、电流和转速之间的关系。
汽车发电机整流器的原理

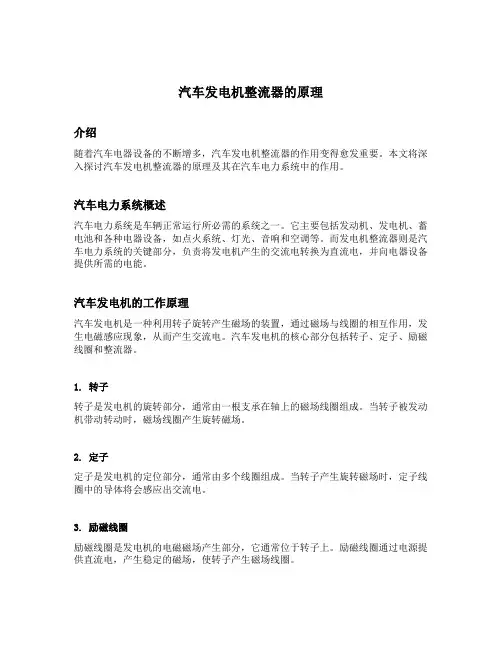

汽车发电机整流器的原理介绍随着汽车电器设备的不断增多，汽车发电机整流器的作用变得愈发重要。
本文将深入探讨汽车发电机整流器的原理及其在汽车电力系统中的作用。
汽车电力系统概述汽车电力系统是车辆正常运行所必需的系统之一。
它主要包括发动机、发电机、蓄电池和各种电器设备，如点火系统、灯光、音响和空调等。
而发电机整流器则是汽车电力系统的关键部分，负责将发电机产生的交流电转换为直流电，并向电器设备提供所需的电能。
汽车发电机的工作原理汽车发电机是一种利用转子旋转产生磁场的装置，通过磁场与线圈的相互作用，发生电磁感应现象，从而产生交流电。
汽车发电机的核心部分包括转子、定子、励磁线圈和整流器。
1. 转子转子是发电机的旋转部分，通常由一根支承在轴上的磁场线圈组成。
当转子被发动机带动转动时，磁场线圈产生旋转磁场。
2. 定子定子是发电机的定位部分，通常由多个线圈组成。
当转子产生旋转磁场时，定子线圈中的导体将会感应出交流电。
3. 励磁线圈励磁线圈是发电机的电磁磁场产生部分，它通常位于转子上。
励磁线圈通过电源提供直流电，产生稳定的磁场，使转子产生磁场线圈。
4. 整流器整流器是发电机的核心部分，它将产生的交流电转换为直流电。
整流器的设计既可以采用机械整流器，也可以采用半导体整流器。
机械整流器原理机械整流器采用机械装置的方式将交流电转换为直流电。
其工作原理如下：1.正常工作阶段–当转子旋转时，励磁线圈产生的磁场线圈与定子线圈产生的电压正好相位相反。
由于交流电的特性，电压方向会不断变化。
–此时，机械整流器通过一个可导电材料的滑环和刷子结构，使定子线圈的交流电流在一个固定方向上流动。
2.整流阶段–定子线圈的交流电流经过机械整流器的滑环和刷子后，被分离成正负两个方向的直流电流。
–正负直流电流分别流向正极和负极，从而形成了一个电流回路。
3.传输能量–正负直流电流通过导线传输到汽车电器设备，为其提供所需的电能。
–而发电机继续为整个系统提供电能，并通过整流器不断将交流电转换为直流电。
汽车发电机整流原理
汽车发电机整流原理汽车发电机是汽车电气系统中的重要组成部分，用于将机械能转化为电能，为汽车各种电器设备提供电源。
但是，发电机所输出的电流是交流电，需要通过整流器将其转化为直流电，才能提供给汽车电路使用。
本文将详细讲解汽车发电机整流原理以及常见的整流器类型。
一、汽车发电机整流原理汽车发电机通过旋转转子产生交流电，但是汽车电路需要使用直流电，这就需要使用整流器将交流电转化为直流电。
汽车发电机的整流原理和同步发电机的整流原理类似，都是通过滑环和刷子，将旋转的转子上产生的交流电输出到电路中。
1. 滑环和刷子滑环位于转子的轴上，与转子一同旋转。
滑环旁边有两个刷子，通过碳刷与滑环接触，可将滑环上的交流电直接输出到整流器上。
2. 动态整流动态整流是最常见的整流方式，其基本原理是基于“电感作用”的原理进行的。
整流器的输出端正极通过感应电机电流，会在车辆启动之前开始充电。
当转子旋转时，输出的电流会经过整流器的“PWM调制”，即使用不同的电压级别和频率来改变输出电流的波形，最终实现交流电变成直流电的目的。
3. 肖特基整流器肖特基整流器是一种半导体整流器，由肖特基二极管和散热器构成。
肖特基二极管的正向截止电压比普通的二极管低，可以将交流电的负向半周截止掉，只剩下正向半周，从而实现交流电变直流电的目的。
肖特基整流器具有开关速度快、低电压损耗、反向频率特性好等特点。
但是，容量较小，适用于小功率直流电源。
4. 三相全波整流器三相全波整流器是一种基于软件的整流器，由三个肖特基二极管和三个电容器组成。
每个电路可以通过肖特基二极管的单向导通，将三相交流信号整流成单向直流信号。
合并三个单向直流信号之后，即可得到完整的全波整流电路。
二、结语通过本文，我们了解到了汽车发电机整流原理及其常见的整流器类型。
汽车发电机的整流原理比较简单，主要是通过滑环和刷子将交流电输出到电路中，而整流器则负责将交流电变成直流电。
在进行汽车电气系统维护和判断时，需要对整流器进行检查，以确保电路的正常运作。
简述发电机稳压和整流原理
简述发电机稳压和整流原理
答：
一、发电机稳压原理
发电机稳压原理是利用电磁感应原理，通过闭合电路中的磁通量发生变化来产生感应电动势，从而实现电压的稳定输出。
在发电机中，定子（固定部分）和转子（旋转部分）共同组成一个电磁铁，当转子在发动机的驱动下旋转时，磁通量发生变化，从而在定子中产生感应电动势。
通过控制转子的转速和励磁电流的大小，可以控制输出电压的幅度和稳定性。
二、发电机整流原理
发电机整流原理是利用二极管的单向导电性和交流电的相位变化来实现整流。
在发电机中，当转子旋转时，定子中的电流会随着磁通量的变化而变化，从而产生交流电。
通过在定子中安装整流二极管，可以利用二极管的单向导电性将交流电转换为直流电。
在整流过程中，交流电的相位变化会影响整流效果，因此需要在整流电路中加入滤波器等元件来优化整流效果。
三、交流电转换为直流电
交流电转换为直流电的过程是通过整流电路实现的。
整流电路主要由整流二极管和滤波器组成。
整流二极管具有单向导电性，只允许电流从正极流向负极，因此可以将正弦波形的交流电转换为脉动波形的直流电。
滤波器的作用是减小直流电中的交流成分，使其更加稳定平滑。
四、直流电转换为交流电
直流电转换为交流电的过程是通过逆变电路实现的。
逆变电路主要由逆变器、控制电路和滤波器组成。
逆变器的作用是将直流电转换为正弦波形的交流电。
控制电路的作用是控制逆变器的开关状态，使其按照正弦波形的规律进行转换。
滤波器的作用是减小输出交流电中的谐波成分，使其更加纯净。
汽车发电机整流器的原理
汽车发电机整流器的原理汽车发电机整流器是汽车电气系统中一个非常重要的组成部分，它的作用是将汽车发电机产生的交流电转化为直流电，以供车辆电器设备使用。
它的原理是利用半导体材料的单向导电性，将交流电转化为直流电，并使电流的方向保持不变。
整流器的核心部件是半导体二极管，其具有一定的单向导电性，只能让电流在一个方向上通过。
在发电机产生的交流电输入整流器时，交流电会通过电路中的二极管，只有一个方向上的电流能够通过，而另一个方向则会被阻止。
通过这种方式，整流器将交流电转化为直流电，并将电流的方向保持在一个方向上。
在整流器的电路设计中，一般采用多个半导体二极管进行组合，以实现更高的电压和电流的处理能力。
整流器电路中的二极管组合通常被称为“桥式整流器”，因其结构形似桥梁而得名。
桥式整流器包括四个二极管，通常都是通过焊接或印刷电路板的方法固定在一起，并通过金属板连接这些二极管的输出端。
当交流电输入整流器时，它会先通过两个互相排斥的二极管，然后再经过另外两个互相排斥的二极管。
通过这种方式，桥式整流器不仅能够将交流电转化为直流电，还能够处理更高电流的输入。
除了半导体二极管外，整流器电路还包括其他组件，如电容器、电感器等，这些组件有助于平滑输出的直流电，并保持电压稳定。
最终输出的直流电经过整流器电路之后，就可供车辆电器设备使用了。
汽车发电机整流器是汽车电气系统中必不可少的一个组成部分，它的原理在于将交流电转化为直流电，并使电流的方向保持在一个方向上。
整流器通过半导体二极管的单向导电性，将交流电转化为直流电，其中桥式整流器的设计能够处理更高电流的输入。
在电路设计中，电容器和电感器等组件也很重要，有助于平滑输出的直流电，并保持电压稳定。
汽车发电机的结构原理概述
汽车发电机的结构原理概述
汽车交流发电机的结构：
汽车交流发电机一般由：转子、定子、端盖、风扇、皮带轮，整流桥、调节器七部分组成。
一、定子
定子的功用是产生交流电，定子由定子铁芯和定子绕组组成。
二、转子：
转子的功用是产生旋转磁场。
转子由：爪极、磁轭、磁场绕组、集电环、轴，组成、
三、整流桥。
交流发电机整流桥的作用是将定子绕组的三相交流电变为直流电。
四、端盖
端盖一般分为两部分（前端盖和后端盖），起固定转子定子，调节器和电刷组件、整流桥的作用。
端盖一般用铝合金制造，
1、是可有效防止漏磁。
2、是铝合金散热效果较好。
前端盖上可装前轴承和轴承盖板，
后端盖上装有调节器、整流桥和碳刷组件。
调节器碳刷组件由，碳刷、碳刷架和碳刷弹簧组成。
碳刷的租用是将电源图片通过集电环引入磁场绕组。
五、调节器：
调节器的作用，是把电机输出电压控制在规定范内的装置，其功用是在发电机转速变化时，自动控制发电机电压保持恒定。
使其不因
为发电机转速高时，电压过高烧坏用电器和蓄电池过充电；也不会因为发电机转速低而电压不足导致用电器工作失常。
六、皮带轮和风扇
交流发电机的前端盖装有风扇，发电机的通风散热靠风扇来完成、皮带轮在发电机主要起调整发电机皮带送紧度及专递扭矩的作用，。
汽车发电机整流器的原理
汽车发电机整流器的原理介绍如下：
1、汽车整流器就是一个整流装置，简单的说就是将交流（AC）转化为直流（DC）的装置。
其目的是在于瞬间提供电器足够的大电流和稳定的电压；
2、汽车整流器的工作原理是通过其并连于汽车电瓶上正负极的独立电路系统，在电器系统负荷较小时，将富余的电荷蓄集于整流器内，在电路负荷突然增大时，快速的释放出蓄集的电荷，以稳定电流和电压，保证用电系统的稳定工作及保证引擎动力输出的流畅性；
3、提升引擎马力，使油门反应更加轻快、灵敏提高了灯光的亮度，远光灯近光灯均比以前明亮多了改善低挡行驶的撮车现象，使换挡更加顺畅。
汽车发电机产生的交流电经过整流器整后变为直流电，但其波形仍然具有不规则的波动，直接影响了车辆点火的精确性；输出电压无法保持相对恒定，造成每次火花塞点火的能量差别，容易使车辆引擎抖动，出现换挡顿挫、提速缓慢无力、怠速不稳以及车用空调效能低下等情形。
整流电路将三相电动势转变成直流脉动电压；由于蓄电池具有电容的功能，故输出的直流电压波形较平坦，在发电机空载运行时，忽略三相绕组和整流器的电阻压降，直流电动势约为：U＝2.34Eφ（Eφ为相电动势）。
说明汽车交流发电机的整流原理
说明汽车交流发电机的整流原理
汽车交流发电机的整流原理是将交流电转化为直流电。
具体步骤如下：
1. 交流电产生：汽车发电机通过燃烧室内的燃油燃烧，通过气缸和曲轴的运动，将机械能转化为电能。
在转子上的励磁线圈中，通过转子的旋转产生一个强磁场。
2. 切割磁力线：在发电机的定子上，安装一个带有若干个线圈的编制子，称为绕组。
当转子旋转时，磁力线会切割过绕组中的线圈，从而产生交流电。
3. 交流电输出：绕组中产生的交流电经过导线传递到发电机的输出端。
4. 整流装置：将交流电转化为直流电，需要使用整流装置。
通常情况下，汽车发电机使用的是电刷与整流子结构的整流装置。
5. 电刷与整流子：电刷由碳刷和导电材料组成，直接接触整流子。
整流子是由多个分磁极组成的圆盘状结构，其分磁极与绕组的线圈对应。
当整流子旋转时，电刷与整流子接触的部分，就能接收到产生的交流电。
6. 整流：当交流电从整流子输出时，经过电刷的碳刷接触，将交流电转化为直流电。
整流子的不同磁极会根据电机旋转的角度改变接触电刷的位置，从而实现整流的功能。
7. 直流电输出：经过整流之后，直流电会从整流子的输出端传输出来，供汽车电路系统使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车发电机的整流原理
汽车发电机的整流原理是指将交流电转化为直流电的过程。
在汽车中，发电机的作用是为电器设备供电，同时还需要为电池充电。
发电机产生的电是一种交流电，但是车辆需要的电是直流电，因此需要对发电机进行整流处理。
整流器是用来将交流电转换为直流电的装置。
在汽车发电机中，整流器通常采用半导体二极管进行整流。
半导体二极管具有单向导电性，可以将交流电的正半周期通过，负半周期截止，从而将交流电转换为单向的直流电。
整流器的基本构成是由多个二极管组成的桥式整流电路。
桥式整流电路由四个二极管组成，其中两个二极管连接在交流电的正半周期上，另外两个二极管连接在交流电的负半周期上，这样就可以将交流电转换为单向的直流电。
汽车发电机的整流原理是将发电机产生的交流电通过整流器转换为直流电，然后将直流电输出到汽车的电器设备和电池中。
整流器的作用是将交流电转换为单向的直流电，从而保证电器设备和电池能够正常工作。
汽车发电机的整流原理是非常重要的，它可以为汽车提供稳定的电源，并保证电器设备和电池能够正常工作。
通过对整流原理的了解，我们可以更好地理解汽车发电机的工作原理，并进行必要的维护和
保养，以确保汽车的正常使用。
