空调压缩机详细讲解

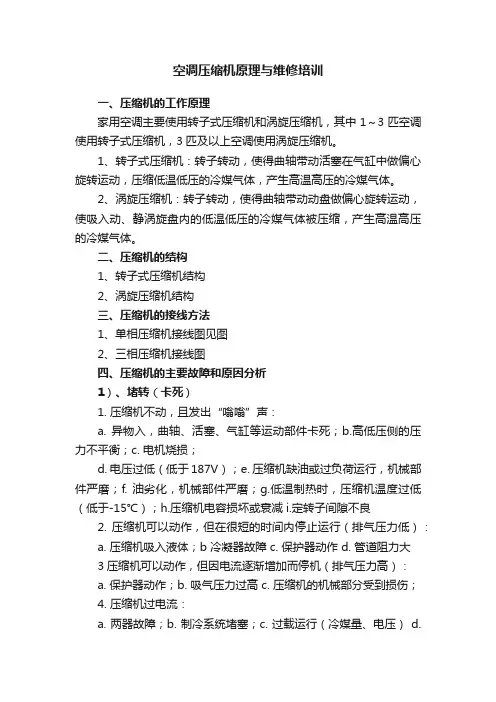

空调压缩机原理与维修培训
空调压缩机原理与维修培训一、压缩机的工作原理家用空调主要使用转子式压缩机和涡旋压缩机，其中1～3匹空调使用转子式压缩机，3匹及以上空调使用涡旋压缩机。
1、转子式压缩机：转子转动，使得曲轴带动活塞在气缸中做偏心旋转运动，压缩低温低压的冷媒气体，产生高温高压的冷媒气体。
2、涡旋压缩机：转子转动，使得曲轴带动动盘做偏心旋转运动，使吸入动、静涡旋盘内的低温低压的冷媒气体被压缩，产生高温高压的冷媒气体。
二、压缩机的结构1、转子式压缩机结构2、涡旋压缩机结构三、压缩机的接线方法1、单相压缩机接线图见图2、三相压缩机接线图四、压缩机的主要故障和原因分析1）、堵转（卡死）1. 压缩机不动，且发出“嗡嗡”声：a. 异物入，曲轴、活塞、气缸等运动部件卡死；b.高低压侧的压力不平衡；c. 电机烧损；d. 电压过低（低于187V）；e. 压缩机缺油或过负荷运行，机械部件严磨；f. 油劣化，机械部件严磨；g.低温制热时，压缩机温度过低（低于-15℃）；h.压缩机电容损坏或衰减i.定转子间隙不良2. 压缩机可以动作，但在很短的时间内停止运行（排气压力低）：a. 压缩机吸入液体；b 冷凝器故障 c. 保护器动作 d. 管道阻力大3压缩机可以动作，但因电流逐渐增加而停机（排气压力高）：a. 保护器动作；b. 吸气压力过高c. 压缩机的机械部分受到损伤；4. 压缩机过电流：a. 两器故障；b. 制冷系统堵塞；c. 过载运行（冷媒量、电压）d.风机马达转速（电容衰减、风机故障）；5. 变频机要特别注意电控的故障。
6. 三相机缺相运行，绕组烧损7.用外置过载保护器时，用万用表测量过载保护器是否导通，正常的是导通的2）、噪音大1.压缩机启动时，3至5分钟内，由于系统不稳定，会有声音偏大现象；2管道振动声、马达和风叶声、钣金共振声；3.系统内有空气混入时，会有气流声；4.系统内有杂质或铜屑时，会发生金属撞击阀片声；5.定转子间隙不良；6.阀片与泵体间隙过小；7. 泵磨损、压痕、螺钉损伤、阀片与活塞撞击、储液罐异声；8.缺少冷冻机油；9.液态冷媒进入压缩机，产生液压缩；当声音比正常高出许多或持续有异声时，可判为压缩机不合格。
空调压缩机的结构及工作原理
空调压缩机的结构及工作原理介绍如下：
空调压缩机是制冷循环系统中的核心部件，主要作用是压缩制冷剂气体，将其压缩为高温高压气体，然后通过冷凝器将其冷却成为高压液体，再通过膨胀阀或节流装置将其膨胀为低温低压气体，完成一个制冷循环。
空调压缩机的结构一般由气缸、活塞、曲轴、阀门、压缩室、电机等部件组成。
其中，气缸和活塞组成了压缩室，曲轴则是连接气缸和电机的重要部件。
阀门则是控制制冷剂流动和压缩室压力的部件。
空调压缩机的工作原理是：制冷剂气体被吸入气缸中，随着活塞向上移动，气体被压缩，压缩室内的压力和温度随之升高。
当压力达到一定程度时，阀门会打开，高温高压气体流入冷凝器中，被冷却成为高压液体。
高压液体通过膨胀阀或节流装置降压膨胀，成为低温低压气体，再回流到压缩机的气缸中，循环往复。
可以看出，空调压缩机的工作原理是压缩-冷凝-膨胀-蒸发的循环过程，通过不断循环，将室内的热量带出，从而实现制冷的效果。
空调压缩机完整ppt课件
精选ppt
13
3、工作原理
压缩机的工作过程可以 分为压缩、排气、膨胀、 进气四个过程。
图 1-7（a）排气行程 （b）进气行程
精选ppt
（c）工作示意图
14
工作过程简图
压缩
排气
膨胀
精选ppt
进气
15
4、润滑机构
直立曲轴式 压缩机采用 压力润滑 。
图 1-8 压缩机的润滑系统
精选ppt
16
5、轴密封机构
完整版课件压缩机冷凝器储液干燥器膨胀阀蒸发器完整版课件1制冷压缩机的分类旋转叶片式分类旋转式往复活塞式滚动活塞式曲轴连杆式涡旋式完整版课件2几种旋转式压缩机的结构图12旋叶式压缩机及演示图返回完整版课件图13滚动活塞式压缩机及演示图返回完整版课件图14涡旋式压缩机及演示图返回完整版课件10包括机体曲轴连杆组件活塞组件进排气组件机油泵曲轴箱等
精选ppt
21
谢 谢 大 家！
精选ppt
22
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
压缩机
自动化工程教学部：刘金翠
2021/3/10
新乡职业技术学院1
复习回顾:
１、汽车空调制冷系统的五大部件？ 压缩机 冷凝器 储液干燥器 膨胀阀 蒸发器
精选ppt
2
２、制冷系统中制冷凝剂的循环路线？
压缩机
膨胀阀
蒸发器
储液干燥器
冷凝器
精选ppt
3
§1-2 压缩机
精选ppt
4
一、压缩机的功能
压缩机是汽车空调制冷系统的心脏。 压缩机的两个重要功能： 1、使系统产生低压条件； 2、把气态制冷剂从低压压缩至高压，

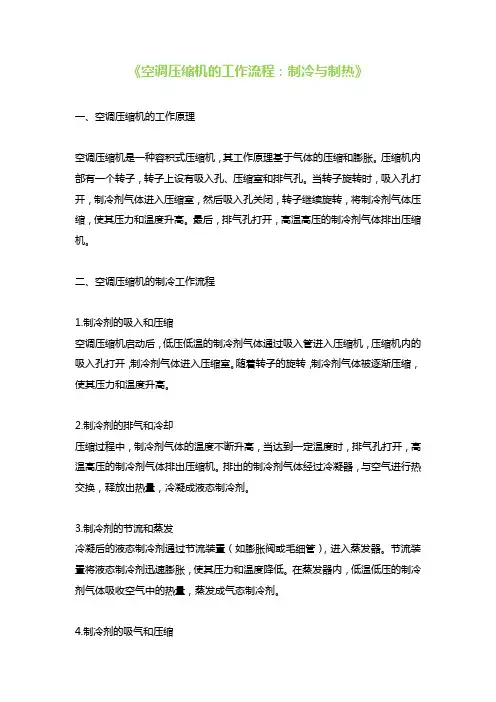

《空调压缩机的工作流程：制冷与制热》
《空调压缩机的工作流程：制冷与制热》一、空调压缩机的工作原理空调压缩机是一种容积式压缩机，其工作原理基于气体的压缩和膨胀。
压缩机内部有一个转子，转子上设有吸入孔、压缩室和排气孔。
当转子旋转时，吸入孔打开，制冷剂气体进入压缩室，然后吸入孔关闭，转子继续旋转，将制冷剂气体压缩，使其压力和温度升高。
最后，排气孔打开，高温高压的制冷剂气体排出压缩机。
二、空调压缩机的制冷工作流程1.制冷剂的吸入和压缩空调压缩机启动后，低压低温的制冷剂气体通过吸入管进入压缩机，压缩机内的吸入孔打开，制冷剂气体进入压缩室。
随着转子的旋转，制冷剂气体被逐渐压缩，使其压力和温度升高。
2.制冷剂的排气和冷却压缩过程中，制冷剂气体的温度不断升高，当达到一定温度时，排气孔打开，高温高压的制冷剂气体排出压缩机。
排出的制冷剂气体经过冷凝器，与空气进行热交换，释放出热量，冷凝成液态制冷剂。
3.制冷剂的节流和蒸发冷凝后的液态制冷剂通过节流装置（如膨胀阀或毛细管），进入蒸发器。
节流装置将液态制冷剂迅速膨胀，使其压力和温度降低。
在蒸发器内，低温低压的制冷剂气体吸收空气中的热量，蒸发成气态制冷剂。
4.制冷剂的吸气和压缩蒸发后的气态制冷剂再次回到空调压缩机，完成了一个完整的制冷循环。
三、空调压缩机的制热工作流程1.制热剂的吸入和压缩在制热模式下，空调压缩机的工作原理与制冷模式基本相同。
低压低温的制热剂气体通过吸入管进入压缩机，压缩机内的吸入孔打开，制热剂气体进入压缩室。
随着转子的旋转，制热剂气体被逐渐压缩，使其压力和温度升高。
2.制热剂的排气和加热压缩过程中，制热剂气体的温度不断升高，当达到一定温度时，排气孔打开，高温高压的制热剂气体排出压缩机。
排出的制热剂气体经过热交换器，与空气进行热交换，释放出热量，加热空气。
3.制热剂的节流和蒸发热交换后的液态制热剂通过节流装置，进入蒸发器。
节流装置将液态制热剂迅速膨胀，使其压力和温度降低。
在蒸发器内，低温低压的制热剂气体吸收空气中的热量，蒸发成气态制热剂。
空调原理压缩机
空调原理压缩机
空调原理之压缩机
空调系统中的压缩机是实现制冷循环的关键组件之一。
它的主要作用是将低温低压的制冷剂气体吸入，然后通过增加其压力和温度，将高温高压的制冷剂气体排出，从而实现制冷的目标。
压缩机通常由电动机驱动，通过连杆机构和往复运动的活塞工作。
当电动机运行时，活塞会不断地上下运动，从而改变压缩机内部的容积，完成吸气和排气过程。
具体来说，在吸气过程中，活塞向下运动，制造了一个较大的容积，在低压区域内形成了一个负压，使制冷剂气体从室外或室内空气中吸入。
随后，在压缩过程中，活塞向上运动，将制冷剂气体压缩，并提高其温度和压力。
当压缩机内部的压力增加到一定值时，排气阀门打开，高压的制冷剂气体被排出到冷凝器中，继续进行后续的制冷循环。
压缩机的运行需要消耗一定的功率，所以通常会配备电动机来提供动力。
电动机的运行可通过控制电流或转速来调节制冷系统的制冷量，以满足不同的制冷需求。
总之，压缩机是空调系统中非常重要的组件，它通过压缩制冷剂气体，将其转化为高温高压的气体，并将其传输到冷凝器中。
通过这种方式，压缩机帮助实现了空调系统的制冷效果。
压缩机工作原理及结构
压缩机工作原理及结构一、引言压缩机是一种重要的能源转换设备，广泛应用于空调、制冷、压缩空气等领域。
本文将详细介绍压缩机的工作原理和结构。
二、工作原理压缩机的工作原理基于热力学第一定律和理想气体状态方程。
其基本原理是通过改变气体的体积来增加气体的压力，从而实现气体的压缩。
1. 压缩过程压缩机的压缩过程分为吸气、压缩和排气三个阶段。
在吸气阶段，气体通过吸气阀进入压缩机的气缸；在压缩阶段，气缸内的活塞向上运动，使气体被压缩；在排气阶段，气缸内的排气阀打开，将压缩后的气体排出。
2. 压缩机类型常见的压缩机类型包括活塞式压缩机、离心式压缩机和螺杆式压缩机。
活塞式压缩机通过活塞的上下运动实现气体的压缩；离心式压缩机则通过离心力将气体压缩；螺杆式压缩机利用两个相互啮合的螺杆将气体压缩。
三、结构组成压缩机的主要结构包括压缩机本体、电机、控制系统和附件等。
1. 压缩机本体压缩机本体是压缩机的核心部分，包括气缸、活塞、气阀、曲轴等。
气缸是压缩机的主要工作部件，用于容纳气体并实现压缩。
活塞通过曲轴的带动上下运动，从而实现气体的压缩和排放。
气阀则用于控制气体的进出。
2. 电机电机是压缩机的动力来源，用于驱动压缩机的运转。
电机通常采用交流电动机或直流电动机，其功率大小根据压缩机的工作要求而定。
3. 控制系统控制系统用于监测和控制压缩机的运行状态，确保其安全、稳定地工作。
控制系统通常包括压力传感器、温度传感器、电气控制器等。
4. 附件附件包括冷却系统、润滑系统和排气系统等。
冷却系统用于降低压缩机的温度，以保证其正常运行；润滑系统则用于给压缩机的运动部件提供润滑油，减少摩擦和磨损；排气系统用于将压缩后的气体排出。
四、应用领域压缩机广泛应用于空调、制冷、压缩空气等领域。
在空调领域，压缩机用于制冷剂的循环压缩，实现空调系统的制冷和供暖功能。
在制冷领域，压缩机用于冷库、冷藏车等设备，保持物品的低温状态。
在压缩空气领域，压缩机用于将空气压缩成高压气体，供给工业设备使用。
空调压缩机的原理及作用
空调压缩机的原理及作用空调压缩机是空调系统中的关键部件，其原理和作用对于了解空调工作原理以及整个系统的运行起到重要的作用。
下面将详细介绍空调压缩机的原理和作用。
一、原理：空调压缩机的原理是通过提高气体的压力，使其温度升高，然后通过冷凝器将热量排出去，实现空调系统的制冷效果。
空调压缩机的工作原理可以简单地分为三个过程：压缩、冷却和膨胀。
1. 压缩过程：压缩机通过机械方式将气体压缩，从而提高气体的密度和温度。
具体来说，空调压缩机主要有定子和转子两个部分，定子静止不动，转子通过电动机的驱动运动，以增加气体的压力。
当空气进入空调压缩机时，压缩机内的驱动机构会增加气体的压力。
这是通过将气体推入螺旋腔内，并沿螺旋线的长度进行压缩来实现的。
随着转子的旋转，螺旋线的长度减小，气体的体积相应减小，从而增加了气体的压力。
2. 冷却过程：当气体被压缩后，会变得非常热，因此需要通过冷却来降低温度。
这一过程主要通过冷凝器来实现。
冷凝器是空调系统中的一个重要部件，其作用是将热气体转化为液态冷媒。
热气体进入冷凝器时，通过冷却以使其温度降低，并将部分热量排出去。
在冷凝器中，冷凝器内的冷却介质（通常是水或空气）通过外部的管道螺旋周围，使周围的热气体和冷却介质之间进行热交换，使热量从热气体中传递到冷却介质中，从而降低了热气体的温度。
热气体在冷凝器中冷却后会变成液体，这是因为冷却会使气体分子减速并重新结合为液体形式。
液体冷媒将通过管道输送到蒸发器中。
3. 膨胀过程：冷却后的液体冷媒进入蒸发器，通过蒸发器内的膨胀阀进一步降低压力，从而降低温度。
膨胀阀是控制液态冷媒进入蒸发器的装置，它通过改变流体的流通面积来控制压力的变化。
当压力下降时，液体冷媒会蒸发为气体，同时吸收周围的热量。
这是因为当液体冷媒进入蒸发器时，蒸发器的压力较低，液体冷媒的分子会变得更加松散，相互之间的距离会增加，吸热的表面积也会增大。
蒸发过程中，液体冷媒从低温区域吸收热量，蒸发为气体状，并通过吸热而吸收了空气中的热量，从而使空气的温度降低。
空调压缩机工作原理
空调压缩机工作原理空调压缩机是空调系统中的核心部件，它通过循环压缩和排放制冷剂，实现空调系统的制冷和制热功能。
下面将详细介绍空调压缩机的工作原理。
1. 压缩机的基本原理空调压缩机基于热力学原理工作，利用压缩制冷循环实现制冷效果。
它通过改变制冷剂的压力和温度，将热量从低温区域转移到高温区域，从而实现制冷效果。
2. 压缩机的组成空调压缩机主要由电动机、压缩机本体和控制系统组成。
电动机提供动力，驱动压缩机本体运转。
压缩机本体包括压缩机壳体、气缸、活塞、曲轴和阀门等部件。
控制系统用于监测和控制压缩机的运行状态。
3. 压缩机的工作过程压缩机的工作过程可以分为吸气、压缩、排气和冷却四个阶段。
(1) 吸气阶段：在吸气阶段，压缩机的活塞向下运动，气缸内的压力降低，制冷剂通过吸气阀进入气缸。
(2) 压缩阶段：在压缩阶段，压缩机的活塞向上运动，气缸内的压力增加，制冷剂被压缩成高温高压气体。
(3) 排气阶段：在排气阶段，压缩机的活塞向上运动，气缸内的压力继续增加，当压力超过排气阀的开启压力时，高温高压气体通过排气阀排出。
(4) 冷却阶段：在冷却阶段，压缩机通过冷却系统将高温高压气体冷却成高压液体，以便再次进入制冷循环。
4. 压缩机的工作特点空调压缩机具有以下几个工作特点：(1) 循环工作：空调压缩机通过循环压缩和排放制冷剂，不断循环实现制冷效果。
(2) 高效节能：空调压缩机采用高效电动机和先进的制冷技术，具有较高的能效比，能够有效节约能源。
(3) 高可靠性：空调压缩机采用优质材料和精密制造工艺，具有较高的可靠性和稳定性，能够长时间稳定运行。
(4) 声音低噪：空调压缩机采用隔音设计和减振措施，能够降低噪音产生，提供舒适的使用环境。
5. 压缩机的分类根据压缩机的工作原理和结构特点，空调压缩机可以分为往复式压缩机和旋转式压缩机两大类。
(1) 往复式压缩机：往复式压缩机通过活塞的上下运动实现气体的压缩和排放，结构简单，制冷量大，但振动和噪音较大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空调压缩机详细讲解
以空调压缩机详细讲解为标题，本文将对空调压缩机的工作原理、分类、性能参数、维护保养等方面进行详细介绍。
一、空调压缩机的工作原理
空调压缩机是空调系统中的核心部件，其主要功能是将低压低温的制冷剂吸入，经过压缩和增压后排出高压高温的制冷剂，从而实现制冷循环。
空调压缩机通过压缩制冷剂，使其变为高温高压气体，然后通过冷凝器散热，冷却为高压液体，最后通过膨胀阀进入蒸发器，吸热变为低温低压气体，实现空调制冷。
二、空调压缩机的分类
根据压缩机的工作原理和结构特点，空调压缩机可分为往复式压缩机、涡旋式压缩机和离心式压缩机三种类型。
1. 往复式压缩机：往复式压缩机是最常见的一种空调压缩机，其工作原理类似于活塞式发动机。
它通过活塞上下往复运动，将制冷剂压缩和排出。
2. 涡旋式压缩机：涡旋式压缩机的工作原理是通过涡旋叶片的旋转，将制冷剂压缩和排出。
涡旋式压缩机具有结构紧凑、振动小、噪音低等优点。
3. 离心式压缩机：离心式压缩机利用离心力将制冷剂压缩和排出，
其工作原理类似于离心泵。
离心式压缩机具有体积小、重量轻、效率高等特点。
三、空调压缩机的性能参数
1. 制冷量：制冷量是空调压缩机的重要性能指标，用于衡量压缩机的制冷能力。
制冷量一般以千瓦（kW）为单位进行表示。
2. 功耗：空调压缩机的功耗是指在一定工况下，压缩机所消耗的电能。
功耗一般以千瓦（kW）为单位进行表示。
3. COP（制冷系数）：COP是空调压缩机的能效指标，表示单位制冷量所消耗的电能。
COP值越高，表示压缩机的能效越好。
4. 噪音：噪音是衡量压缩机运行时产生的声音大小的指标，一般以分贝（dB）为单位进行表示。
低噪音的压缩机可以提供更加舒适的使用环境。
四、空调压缩机的维护保养
1. 定期清洗：空调压缩机应定期清洗，避免灰尘和杂质堆积，影响压缩机的散热效果。
2. 检查制冷剂：定期检查制冷剂的充注量是否合适，避免制冷剂过多或过少，影响空调的制冷效果。
3. 润滑保养：空调压缩机的润滑系统应保持良好的润滑状态，定期
添加或更换润滑油，以保证压缩机的正常运行。
4. 清洗换热器：空调压缩机的换热器应定期清洗，避免换热器受污染而导致散热效果下降。
5. 定期检查电气系统：定期检查压缩机的电气系统，确保电气连接良好，避免电气故障引起的压缩机停机。
通过对空调压缩机的工作原理、分类、性能参数和维护保养等方面的详细讲解，相信读者对空调压缩机有了更深入的了解。
在选择和使用空调压缩机时，需要根据具体需求和性能要求，选择合适的压缩机类型和性能参数，并定期进行维护保养，以确保空调系统的正常运行和高效工作。
