新人教版九年级物理第十九章第2节家庭电路中电流过大的原因课件
一、家用电器的总功率对家庭电路的影响
1．家庭电路中的总功率： P = P1+ P2 + „+ Pn 2．用电器的总功率过大是家庭电路中电流过大 的原因之一。
P 根据P =UI，可以得到 I U
家庭电路中的电压是一定的，U = 220 V，
所以 用电器总电功率P 越大，电路中的电流 I
就越大。
3．用电器的总功率过大的危害 根据焦耳定律可知，电流过大，产生的热量容 易引发火灾。
≈ 4.55 A
（2）多种解题方法： ① 计算同时使用所有用电器时的总电流是否超 过10 A。 P2 1 020 W I2 = = ≈ 4.64 A U 220 V I=I1 +I2=4.55 A+4.64 A=9.19 A < 10 A ② 计算用电器的总功率是否超过电能表允许使 用的最大功率 P =P1+P2=1 000 W +1 020 W=2 020 W
课堂小结
家庭电路中电流过大的原因有两个，一是电 路发生短路，二是电路中用电器的总功 率过大。
保险丝空气开关接在 电路中， 可以保证电路中的电流过大时，自动切断电路， 起到保险的作用。
巩固练习
1.电路中电流过大的原因是（ 短路 ）或 （ 用电器的总功率过大 ）。
P0=UI0=220 V×10 A=2 200 W > 2 020 W
所以，从安全用电的角度考虑，可以安装这样 一台空调。
二、短路对家庭电路的影响
想想议议
有时候家庭电路中用电器的总功率并不是很大， 但是也会产生电流过大的现象，你认为原因可能是 什么？
短路是家庭电路中电流过大的另一个原因。
二、短路对家庭电路的影响
所能再装 电灯的总功率是：P″＝P－P ″＝5500w－ 3200w＝2300w
所能再装电灯是：n＝P ″/P1=2300w/40w=57盏
D、插头中的两根导线头相碰
巩固练习
4.某家庭电路，已有两盏电灯正常发光，如果再 使用一个电熨斗，则该电路的 （ A D ）
A、总电流变大 B、总电压变大 C、总电阻变大 D、总功率变大
巩固练习
5.小华家有30w日光灯2盏，15w的电灯3盏，60w的 彩电1台，100w的电冰箱1台，300w的洗衣机1台， 600w的音响1台，1kw的电饭煲1个，问：他家的总保 险丝应如何选择？
第十九章 第２节
家庭电路中电流过大的原因
通辽八中：白金山
学习目标
1.知道家庭电路中电流过大的原因
2.知道保险丝的作用 3.有初步的安全用电常识和节约用电意识
复
家庭电路的组成
习
想想议议
我国城乡许多地区进行家庭供电线路的改造， 主要内容是把电线换成更粗的，电能表换成标定电 流更大的，请你说一说这种改造的必要性。
练一练
1．小明观察到自家电能表上标有“220 V 10 A”字样，请你帮他分析一下： （1）该电能表允许安装用电器的最大功率应是 多少？ （2）他家已经安装了500 W洗衣机、200 W电 视机、100 W电冰箱各1台，以及19 W节能灯6只， 他还能再安装一台功率为1 200 W的空调吗？
练一练
2．炎炎夏日即将来临，明明家新购置了一台 1 kW的空调。已知他家原有用电器的总功率是 1 020 W，电能表上标有“220 V 10 A”的字样。请 你通过计算说明： （1）使用这台空调时，通过它的电流是多少？ （2）从安全用电的角度考虑，明明家的电路 是否允许安装这样一台空调？ 解 （1）空调接入家庭电路使用，电压为220 V。 P1 103 W I1 = = U 220 V
观察保险盒和闸刀开关上的保险丝。
三、保险丝的作用
你知道保险丝是如何起到“保险”作用的吗？
观察演示实验
三、保险丝的作用
2．电路中电流过大时，保险丝熔断，自动切 断电路，起到保护作用。 注意：不能用铁丝或铜丝作保险丝 。
3．保险丝应串联在电路中
三、保险丝的作用
4．新型保险装置：空气开关
空气开关
住宅配电箱
2.家庭电路中引起保险丝熔断的原因是 （ D ） A、保险丝太粗不合格 B、所有用电器同时工作 C、一定是短路造成的 D、可能接入了大功率电热器
巩固练习
3.家庭电路中保险丝断了，以下原因不可能 的是：（ B ）
A 、拉线开关中的两根导线头相碰
B 、家庭中用电器的功率过大
C、保险丝的规格不合适，熔断电流太小
你知道形成家庭电路中短路的原因是什么吗？
由于改装电路时不小心、或绝缘皮破损或老化 等原因使火线和零线直接连通。 家庭电路中短路很容易造成火灾。
二、短路对家庭电路的影响
为了防止电路中电流过大，发生危险，电路中 常常要安装保险丝，以保护用电器或人身安全。
各种保险丝
三、保险丝的作用
1．材料：铅锑合金 保险丝的电阻比较大，熔点比较低
（ 答案：I总＝P总/U总＝2165w/220v＝10A ）
巩固练习
6.某学校电能表允许通过的最大电流是25A，学校里 已经装了40w的电灯50盏，60w的日光灯20盏，想要再 装些 电灯，至多可以再装多少盏40w的电灯？ 解：电能表允许电路中最大的总功率是：P＝U I=220v×25A＝5500w 目前电路中的总功率是：P′＝nP1＋nP2＝50 ×40w ＋20 ×60w＝3200w
合集下载
九年级物理《家庭电路中电流过大的原因》优质课件
20
一、 基本概念的学习： 在物理的学习中，应熟记基本概念，基本规律和一些最基本的结论。同
学们往往忽视这些基本概念的记忆，认为学习物理不用记这些文字性的东西， 只要多做题就可以了。这种想法是不对的。对物理概念规律定理的透彻理解， 是建立整个物理知识系统的前提条件。正象学习语文需要熟记名言警句、学习 数学必须记忆基本公式，学习外语要牢记语法单词，学习物理也必须熟记基本 概念和规律，这是学好物理科的首要条件，是学好物理的最基本要求，没有这 一步，下面的学习无从谈起。想做好这一点，就要抓好课堂的40分钟，不放过 任何一处知识点，在老师的指导下积极思考主动探究，尽可能的接受每一个新 概念，尤其是强调的那些重点难点内容。另外还要注意与前面所学内容的联系， 知识成体系的前后都有联系的，不能因为前面知识的理解偏差造成后续内容的 难以接受。对于确实难以理解的一定作好笔记，及时的向老师或者周围的同学 请教，在最短的时间里消化掉不能留夹生饭。
解 （1）该电能表允许安装用电器的最大功率应是
P最大=UI最大=220V ·10A=2 200 W
（2）空调接入家庭电路使用，电压为220 V，通过它的电流I1 W 220 V
≈ 4.55 A
6
（3）有多种解题方法：
① 计算同时使用所有用电器时的总电流是否超过10 A。原有用电器的总
11
同样是保险丝，为什么有粗有细，它们有什么不同吗？
不同粗细的保险丝具有 不同的额定电流，选用时要 根据实际情况选择合适的， 使通过保险丝的电流不超过 它的额定电流。过粗的保险 丝不能起到有效的保护作用， 当然更不能用铁丝、铜丝代 替它。
12
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。 铜丝完好，所以不能用铁丝或铜丝作保险丝 。保险丝应串联在电 路中。
一、 基本概念的学习： 在物理的学习中，应熟记基本概念，基本规律和一些最基本的结论。同
学们往往忽视这些基本概念的记忆，认为学习物理不用记这些文字性的东西， 只要多做题就可以了。这种想法是不对的。对物理概念规律定理的透彻理解， 是建立整个物理知识系统的前提条件。正象学习语文需要熟记名言警句、学习 数学必须记忆基本公式，学习外语要牢记语法单词，学习物理也必须熟记基本 概念和规律，这是学好物理科的首要条件，是学好物理的最基本要求，没有这 一步，下面的学习无从谈起。想做好这一点，就要抓好课堂的40分钟，不放过 任何一处知识点，在老师的指导下积极思考主动探究，尽可能的接受每一个新 概念，尤其是强调的那些重点难点内容。另外还要注意与前面所学内容的联系， 知识成体系的前后都有联系的，不能因为前面知识的理解偏差造成后续内容的 难以接受。对于确实难以理解的一定作好笔记，及时的向老师或者周围的同学 请教，在最短的时间里消化掉不能留夹生饭。
解 （1）该电能表允许安装用电器的最大功率应是
P最大=UI最大=220V ·10A=2 200 W
（2）空调接入家庭电路使用，电压为220 V，通过它的电流I1 W 220 V
≈ 4.55 A
6
（3）有多种解题方法：
① 计算同时使用所有用电器时的总电流是否超过10 A。原有用电器的总
11
同样是保险丝，为什么有粗有细，它们有什么不同吗？
不同粗细的保险丝具有 不同的额定电流，选用时要 根据实际情况选择合适的， 使通过保险丝的电流不超过 它的额定电流。过粗的保险 丝不能起到有效的保护作用， 当然更不能用铁丝、铜丝代 替它。
12
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。 铜丝完好，所以不能用铁丝或铜丝作保险丝 。保险丝应串联在电 路中。
人教版九年级物理第十九章第2节家庭电路中电流过大的原因课件
A.符合使用规范 B.可以正常使用 C.这是超负荷运行 D.不会引起安全事故
答案：C
图 19-2-3
4.(2022 年黔东南州)如图 19-2-4 所示，是某住宅户内配电系统 的方框图，结合方框图的场景，下列分析正确的是( )
图 19-2-4
A.空气开关①跳闸时，电路一定发生了短路 B.空调电流过大时，漏电保护器会迅速切断电流 C.漏电保护器切断电流时，空调和电灯不能工作 D.更换电灯的灯泡时，只需断开空气开关③即可 答案：D
导线规格
导线横截面积S/mm2
2.5
4
6
10
安全载流量I/A
A.2.5 mm2 答案：C
28
B.4 mm2
37
47
C.6 mm2
68
D.10 mm2
7.(2021 年烟台市)为了防止电流过大将用电器核心部件烧毁， 很多用电器都装有保险管，如图 19-2-5 甲所示，乙、丙两图分别 是两个保险管的截面图，若两管内保险丝的材料相同，长度相同， 粗细不同，则两图中________图保险丝的电阻大，当乙、丙两保 险管通过相同的电流时，________图保险丝的热功率大，______ 图保险丝更容易熔断.
( 填“空气开关”或“漏电保护器”) 会自动切断电
路，起到保护作用.
图 19-2-2
答案：电流 空气开关
1.(2021 年常州市模拟)家庭电路中下列情形可能引起熔丝熔 断的是( )
A.开关装在零线上 B.插座的接线是“左火右零” C.电器金属外壳未接地 D.多台大功率用电器同时使用 答案：D
2.(2020 年济南市)商场中，卖微波炉的售货员和顾客就微波炉
省电还是费电发生了争论.售货员说：微波炉很省电，用加热食
家庭电路中电流过大的原因课件(共24张PPT)
2探究互助
探究一：电流过大的原因之一---总功率过大
1、为什么
总功率过大
会引起
电流过大？
2探究互助
探究一：电流过大的原因之一---总功率过大
1、为什么
总功率过大
会引起
电流过大？
2、总功率 由公式P=UI,可得到I=_______, P/U 在家庭 照明电路中，_____ 电压 是不变的，接入的 功率 越大，电路中的 用电器越多，即____ _____ 电流 越大。
物理与生活
家庭电路中发生短路是 因为直接或间接把_____ 火线 和_零线 ____连在了一起。
5检测反馈
(链接中考)下列现象不会引起家庭电 路发生火灾的是（C） A.用电器总功率过大 B.短路 C.开关内两根线相碰 D.插座内两根线相碰
想想议议
• 用电器的总功率过大和短路这两种情 况万一不小心发生了，有没有什么措 施来避免事故的发生呢？
人教版九年级物理第十九章第2节
家庭电路中
电流过大的原因
物理与生活
电流过大引发火灾
物理与生活
电流过大引发火灾
物理与生活
电流过大引发火灾
物理与生活
电流过大 引发火灾
人教版九年级物理第十九章第2节
家
1、家庭电路中电流过大的原因：一是： 用电器总功率过大 二是：________. 发生短路 ________________; 2、家庭电路中总功率过大一般是因为同时使 大功率用电器 短路现象则是直接或 用多个___________; 间接使_____ 火 和_____ 零 相连通造成的。 3、保险丝是用_____ 铅锑 合金的，它的电阻 ______ 比较大 ，熔点______ 比较低 ，当电流过大时，它 温度 升高而熔断，切断电路，起到保 由于_____ 护作用。
人教版九年级物理 第十九章 生活用电 家庭电路中电流过大的原因 课件(共31张PPT)
课堂小结
家庭电路中电流过大的原因有两个，一是电 路发生短路，二是电路中用电器的总功 率过大。
保险丝是用电阻比较大、熔点比较低的铅锑 合金制作的。把保险丝或空气开关接在 电路中， 可以保证电路中的电流过大时，自动切断电路， 起到保险的作用。
【课后练习】
● 1．家庭电路中有时出现这样的现象，原来各用电器都在正常工作，当把手机 充电器的插头插入插座时，家用所有的用电器都停止了工作，其原因可能是（ ）
根据I总= P/U ,若干路电流超过导线和电能表允许的最 大电流,应重新更换导线和电能表或是给大功率用电器 铺设专线。
【实验总结】 1.对某一个用电器来说，用电器的功率越大，则电路中的电 流也就越大。 2.电路中接入的用电器过多，也容易使电路中的电流过大。
小结
1．家庭电路中的总功率： P = P1+ P2 + …+ Pn
各种保险丝
三、保险丝的作用
1．材料：铅锑合金 保险丝的电阻比较大，熔点比较低
观察保险盒和闸刀开关上的保险丝。
你知道保险丝是如何起到“保险”作用的吗？ 观察演示实验
2．电路中电流过大时，保险丝熔断，自动切 断电路，起到保护作用。
注意：不能用铁丝或铜丝作保险丝 。
3．保险丝应串联在电路中
4．新型保险装置：空气开关
家庭电路的组成
新课导入
目前,我国城乡许多地区进行家庭供电线路 的改造,主要是把电线换成更粗的,电能表换成 标定电流更大的,请你说一说这种改造的必要
性.
随着人们生活水平的提高,家庭电路中大功率用 电器越来越多,总功率变大,总电流变大,导线和电能 表允许通过的电流必须变大,所以电线要换粗的,电能
表要换成标定电流更大的.
九年级物理人教版教学课件：第十九章第2节家庭电路中电流过大的原因
说明: (1)不能用铜丝、铁丝等导线代替保险丝,铜丝、铁丝熔 点高,不 易熔断。 (2)新建楼房一般用带有保险装置的空气开关代替保险 丝,免除 了更换保险丝时带来的不安全因素。
四、课堂小结
1. 家庭电路中电流过大有两个原因:用电器短路和用电器的总功率过大。 2. 为了保护家庭电路及人身安全,电路中使用保险装置。
除了家用电器的总功率过大会对家庭电路产生 影响,还有什么因 素会造成家庭电路电流过大?
2. 短路对家庭电路的影响 有时候家庭电路中用电器的总功率并不是很大,但 是 也会产生电流过大的现象,你认为原因可能是什么?
例题精讲
如图所示是家庭电路中电流过大造成电线燃烧的两种 情况,其中乙图所示情 况是 引起的,另一种情况造成的原因是由于用电器的 过大。
如变下 化?图视的察电电路流,依表次的闭示合数开是关如S何1 ,S变2 ,化S3的,电?路消耗的总功率会如何
家庭电路中的各用电器是并联的,当用电器增多 或接入大功率用 电器时,干路电流如何变化?
P U
阅读课本并思考:不同导线能承载的最大电流不 同,当 电路中用电器的总功率过大时对家庭电 路有什么影响?
【知识拓展】所谓短路就是电流没有经过用电器而直接构 成 通路。 排除短路故障后,用电器仍能正常工作。
3. 保险丝的作用 根据第 1 节的学习,我们知道保险丝是用来防止电 路中电流过大产生危险,保护用电器和人身安全 的。 让 学生视察手中的几根保险丝,比较它们有什么不同? 是什么材料制作的家庭电路中电流过大的原因
一 学习目标
1. 知道家庭电路中电流过大的两个原因。 2. 了解保险丝的材料特点,理解保险丝是如何起保护作用的。 3. 会解决家庭电路的有关问题。
二 重难点
重点：家庭电路中电流过大的原因、保险丝的特点及作用。 难点：保险丝的工作原理。
19.2家庭电路中电流过大的原因-人教版物理九年级优质教学课件
习
3.家庭电路中的保险丝熔断了，以下原因中不可能的是（ C ）
A.使用的用电器总功率过大
电流过大
B.插座中的两根导线的线头相碰了
短路，电流过大
C.拉线开关中两根导线的线头相碰了
D.保险丝的规格不符合规定的要求 若I额选择过小→I ＞ I熔
课堂练习

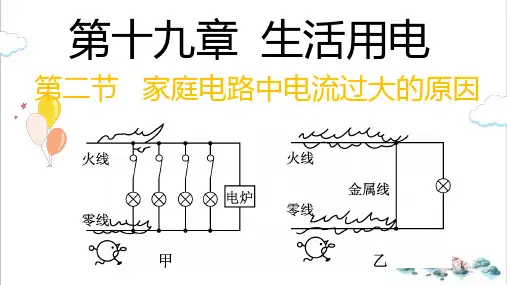

4.如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起 来，甲产生的原因是_电__路__中__同__时__使__用__的__用__电__器__总__功__率__过__大__； 乙产生的原因是___短__路______。
学习目标
知道家庭电路中电流过大的原因是家用电 01
器的总功率过大和短路。 太阳 02 知道保险丝的作用。
03 有初步的安全用电常识和节约用电意识。
复
习
家庭电路的组成：
一、家用电器的总功率对家庭电路的影响
1．家庭电路中的总功率：P = P1+ P2 + …+ Pn 根据P =UI，可以得到 I P
①原子核衰变时电荷数和质量数都守恒 3、减弱噪声的方法：在声源处减弱、在传播过程中减弱、在人耳处减弱。 3.连通器的原理有哪些应用： ①国际单位制中采用摄氏温度。
太现阳象： （2）熔点：晶体熔化时的温度。
光的直线传播实例：小孔成像、树林中的光斑、影子（人影、手影、树影等）、激光准直等。
电流增大到一定程度时，保险丝熔 （4）自动控制、方便控制方面的应用：锅炉水位计、自动喂水器等
P总 =P1+P2=1000W +5600W=6600W 电能表允许使用的最大功率
P0=UI0=220V×40A=8800W 可以再接入这样一台空调。
想想议议
有时候家庭电路中用电器的总功率并不是很大，但是也会
3.家庭电路中的保险丝熔断了，以下原因中不可能的是（ C ）
A.使用的用电器总功率过大
电流过大
B.插座中的两根导线的线头相碰了
短路，电流过大
C.拉线开关中两根导线的线头相碰了
D.保险丝的规格不符合规定的要求 若I额选择过小→I ＞ I熔
课堂练习
4.如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起 来，甲产生的原因是_电__路__中__同__时__使__用__的__用__电__器__总__功__率__过__大__； 乙产生的原因是___短__路______。
学习目标
知道家庭电路中电流过大的原因是家用电 01
器的总功率过大和短路。 太阳 02 知道保险丝的作用。
03 有初步的安全用电常识和节约用电意识。
复
习
家庭电路的组成：
一、家用电器的总功率对家庭电路的影响
1．家庭电路中的总功率：P = P1+ P2 + …+ Pn 根据P =UI，可以得到 I P
①原子核衰变时电荷数和质量数都守恒 3、减弱噪声的方法：在声源处减弱、在传播过程中减弱、在人耳处减弱。 3.连通器的原理有哪些应用： ①国际单位制中采用摄氏温度。
太现阳象： （2）熔点：晶体熔化时的温度。
光的直线传播实例：小孔成像、树林中的光斑、影子（人影、手影、树影等）、激光准直等。
电流增大到一定程度时，保险丝熔 （4）自动控制、方便控制方面的应用：锅炉水位计、自动喂水器等
P总 =P1+P2=1000W +5600W=6600W 电能表允许使用的最大功率
P0=UI0=220V×40A=8800W 可以再接入这样一台空调。
想想议议
有时候家庭电路中用电器的总功率并不是很大，但是也会
人教版九年级物理19.2家庭电路中电流过大的原因(共26张PPT)
（2）小军的父母想在现有的电路上再安 装一台1500W的空调机，请通过计 算说明是否可行？
家庭电路中电流过大的原因
例2.小军同学在学习了电路和安全用电的有关知识后，回家对家里的用电器及用电情况进行了 全面的调查，调查记录如表。 （1）星期天中午，小军用电饭煲煮饭的同
时，观看电视新闻，为了节约能源，只 开了厨房里的一盏灯，恰巧电冰箱正 在工作。让我们求这时小军家的家用 电路中的总电流是多大？
的熔丝并联，然后只闭合 S 和 S1，若 L 正常发光，说明 L1 短路 ； 只闭合 S 和 S2，若 L
发出暗红色的光（发光不正常），说明 L2 正常 。（选填“正常”、“短路”或“断
路”）
用校验灯检验电路时：
校验灯正常发光，
说明与它串联的用电器处于短路状态.
校验灯不正常发光， 说明与它串联的用电器正常接通.
A.开关发生了短路 C. 插头发生了短路
B.插座发生了短路 D.灯座发生了短路
家庭电路故障分析
例4.如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突 然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测 试插座的左、右孔，氖管均发光。若电路中只有一处故障，则（ ）
家庭电路中电流过大的原因
焦耳定律的公式：
越大
Q = I2Rt
越多
导线的温度会急剧升高，容易引起火灾
保护用电器或人身安全
家庭电路中电流过大的原因
保险丝： 由电阻比较大、熔点比较低的铅锑合金制成
不同粗细的保险丝，额定电流不同
I ≦ I额 保险丝正常工作
I > I额 I ≧ I熔
保险丝熔断，切断电路
选择额定电流等于或稍大于电路中最大 正常工作电流的保险丝接入电路
家庭电路中电流过大的原因
例2.小军同学在学习了电路和安全用电的有关知识后，回家对家里的用电器及用电情况进行了 全面的调查，调查记录如表。 （1）星期天中午，小军用电饭煲煮饭的同
时，观看电视新闻，为了节约能源，只 开了厨房里的一盏灯，恰巧电冰箱正 在工作。让我们求这时小军家的家用 电路中的总电流是多大？
的熔丝并联，然后只闭合 S 和 S1，若 L 正常发光，说明 L1 短路 ； 只闭合 S 和 S2，若 L
发出暗红色的光（发光不正常），说明 L2 正常 。（选填“正常”、“短路”或“断
路”）
用校验灯检验电路时：
校验灯正常发光，
说明与它串联的用电器处于短路状态.
校验灯不正常发光， 说明与它串联的用电器正常接通.
A.开关发生了短路 C. 插头发生了短路
B.插座发生了短路 D.灯座发生了短路
家庭电路故障分析
例4.如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突 然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测 试插座的左、右孔，氖管均发光。若电路中只有一处故障，则（ ）
家庭电路中电流过大的原因
焦耳定律的公式：
越大
Q = I2Rt
越多
导线的温度会急剧升高，容易引起火灾
保护用电器或人身安全
家庭电路中电流过大的原因
保险丝： 由电阻比较大、熔点比较低的铅锑合金制成
不同粗细的保险丝，额定电流不同
I ≦ I额 保险丝正常工作
I > I额 I ≧ I熔
保险丝熔断，切断电路
选择额定电流等于或稍大于电路中最大 正常工作电流的保险丝接入电路
