钢栈桥专项施工方案
菏泽小型钢栈桥施工方案

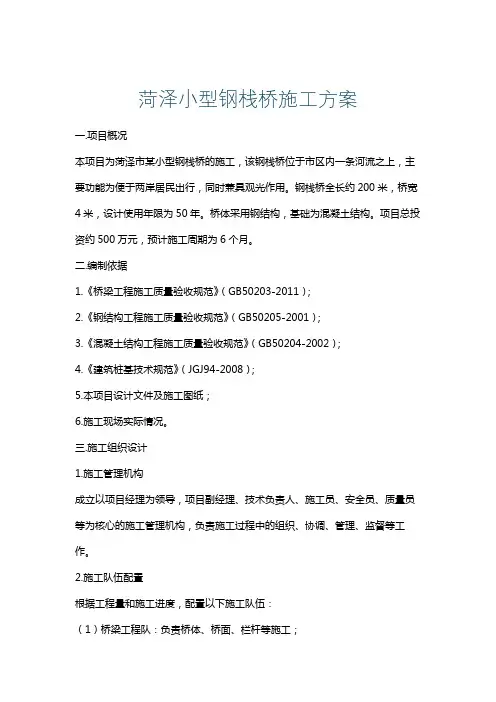

菏泽小型钢栈桥施工方案一.项目概况本项目为菏泽市某小型钢栈桥的施工，该钢栈桥位于市区内一条河流之上，主要功能为便于两岸居民出行，同时兼具观光作用。
钢栈桥全长约200米，桥宽4米，设计使用年限为50年。
桥体采用钢结构，基础为混凝土结构。
项目总投资约500万元，预计施工周期为6个月。
二.编制依据1.《桥梁工程施工质量验收规范》（GB50203-2011）；2.《钢结构工程施工质量验收规范》（GB50205-2001）；3.《混凝土结构工程施工质量验收规范》（GB50204-2002）；4.《建筑桩基技术规范》（JGJ94-2008）；5.本项目设计文件及施工图纸；6.施工现场实际情况。
三.施工组织设计1.施工管理机构成立以项目经理为领导，项目副经理、技术负责人、施工员、安全员、质量员等为核心的施工管理机构，负责施工过程中的组织、协调、管理、监督等工作。
2.施工队伍配置根据工程量和施工进度，配置以下施工队伍：（1）桥梁工程队：负责桥体、桥面、栏杆等施工；（2）钢结构工程队：负责钢结构制作、安装；（3）混凝土工程队：负责混凝土基础、桥台等施工；（4）桩基工程队：负责桩基施工；（5）安装工程队：负责桥体设备、照明等安装；（6）安全保卫队：负责施工现场安全管理；（7）后勤保障队：负责施工所需材料、设备采购及供应。
3.施工进度计划根据工程量和施工条件，制定以下施工进度计划：（1）桩基施工：1个月；（2）桥台及基础施工：2个月；（3）钢结构制作、安装：2个月；（4）桥面及附属设施施工：1个月；（5）总调试及验收：1个月。
4.施工质量控制（1）严格遵循国家及行业相关规范、标准；（2）实行质量三级管理制度，即公司、项目、班组三级管理；（3）加强过程质量控制，实行“三检制”（自检、互检、专检）；（4）对关键工序、特殊过程实行重点监控；（5）定期对施工人员进行质量培训，提高质量意识。
四.施工工艺1.桩基施工：采用旋挖钻机成孔，水下混凝土浇筑；2.桥台及基础施工：采用明挖法，现浇混凝土；3.钢结构制作：采用工厂化生产，现场拼装；4.钢结构安装：采用吊车吊装，高空作业；5.桥面及附属设施施工：采用现场浇筑、铺设；6.总调试及验收：对桥体、设备、照明等进行调试，确保正常运行。
钢栈桥专项施工方案
G320隆回县县城过境道路工程-白沙湾大桥建设工程项目?编号：钢栈桥专项施工方案施工单位：湖南省第四工程有限公司日期：年月日目录一、编制依据.........................................................................................二、工程概况.........................................................................................1、白沙湾资水大桥位置 .......................................................................2、工程地质条件...................................................................................3、主要工程数量...................................................................................三、施工准备.........................................................................................四、施工工期安排.................................................................................五、人员、设备及材料计划安排 .........................................................1、施工人员配置表 ............................................................................2、施工机具设备表 ............................................................................六、施工工艺及方法.............................................................................1、钢栈桥架设施工工艺流程 ............................................................2、钢栈桥架设施工方法 ....................................................................3、成桥荷载试验 ................................................................................4、成桥后运行及维护 ........................................................................5、钢栈桥拆除....................................................................................七、工程质量保证措施.........................................................................八、安全保护措施.................................................................................九、防汛应急预案.................................................................................十、环境保护措施.................................................................................一、编制依据《公路桥涵施工技术规范》（JTG/T F50—2011）；《公路工程质量检验评定标准》（JTG F80／1—2004）；《城市桥梁工程施工与质量验收规范》(CJJ 2-2008)。
钢便桥专项施工方案
山东省临沂市陶然路沂河大桥新建工程导流明渠钢栈桥专项施工方案中国铁建大桥工程局集团临沂市陶然路沂河大桥项目部二〇一四年六月目录一、工程简介1二、钢栈桥结构设计概述1三、贝雷钢栈桥结构设计说明2四、钢栈桥各部位受力验算4五、临时材料表10六、施工工艺11七、钢栈桥施工质量保证措施14八、劳动力计划15九、机械使用计划15导流明渠施工钢栈桥专项施工方案一、工程简介钢栈桥设置在线路前进方向左侧（北侧便道上)，一期围堰时共设计3座钢栈桥:8＃至13＃墩之间1座（单个桥长120m)、18＃至20＃墩位之间2座（单个桥长60m），距离主线中心43.3米；二期围堰时共设计2座钢栈桥:13＃至16#墩及24＃至27＃墩位之间各1座（单个桥长120m），距离主线中心43。
3米；建成后主要用于混凝土罐车通行，钢筋、模板等材料运输,并兼备导流作用。
二、钢栈桥结构设计概述钢栈桥设计长度60m/120m,采用多跨连续梁方案，单跨跨径为12m;跨径布置：5×12m/10×12m,栈桥桥面宽7m双车道设计；河水标高64.5m，钢栈桥顶标高设计为67.6m，比施工便道高出160cm，桥头考虑2%顺坡。
钢栈桥结构：桥面系由定型桥面板和“321”型贝雷梁组成，承重枕梁由双Ⅰ32a或Ⅰ40a工字钢组成，采用双墩钢管桩基础由6根 325×8mm厚钢管桩组成，并设［10槽钢焊接水平联及剪刀撑增加双墩稳定性。
便桥全长范围内不设温度缝，仅桥面板安装时考虑16mm温度缝，防止温变时桥面板变形，影响行车质量。
钢栈桥纵断面布置图钢栈桥横断面布置图三、贝雷钢栈桥结构设计说明1、设计参数及各项指标（1）设计荷载①、荷载取载重90吨履带吊施工车辆、60吨混凝土罐车。
②、荷载组合组合一：履带吊车辆荷载Q1、车辆冲击荷载q1与钢栈桥均布恒载G同时考虑；组合二:混凝土罐车荷载Q2、车辆冲击荷载q2与钢栈桥均布恒载G同时考虑；组合一：S1=0。
钢栈桥专项施工方案
钢栈桥专项施工方案一、工程概况：钢栈桥专项施工方案是在某公路上进行的一个专项改造工程，主要任务是将原有的石拱桥改造成一座钢栈桥。
项目总长200米，桥梁宽度为10米。
施工工期为60天。
二、施工方法：1. 拆除原有石拱桥：首先，对石拱桥进行勘测、测量，制定详细的拆除方案，并组织专业工人进行拆除。
拆除过程中要注意安全，采取合理的分段拆除方法，确保不影响周边交通。
2. 设计和制作钢栈桥构件：根据设计要求，制作钢栈桥所需的各个构件，包括主梁、支撑桩等。
3. 桥梁基座施工：在拆除石拱桥后，对桥头、桥尾进行重新修整，确保基座平整牢固。
然后，进行地质勘测、地基处理，确定钢栈桥的承载能力。
4. 钢栈桥安装：将制作好的钢栈桥构件运输到工地，使用专业设备进行吊装安装。
先安装主梁，再安装支撑桩。
在安装过程中，要注意安全，确保桥梁的稳定性。
5. 钢栈桥连接和焊接：将各个构件进行连接，使用焊接技术进行固定。
在焊接过程中，要掌握合适的焊接方法，确保焊接质量。
6. 钢栈桥调试和验收：完成桥梁的基本安装后，进行调试和验收工作。
包括检查桥梁的平整度、承载能力等指标，确保桥梁符合设计要求。
三、安全管理：1. 安全教育：在施工前，组织专业人员对施工人员进行安全教育，提高他们对施工过程中的相关安全事项的认识。
2. 安全设施：在现场设置施工警示标志牌，划定安全区域，并配备专业的安全设施，包括安全帽、安全绳等。
3. 安全监管：设置专门的安全监管人员，负责监督施工现场的安全管理工作，及时发现并解决安全隐患。
4. 安全检查：每天进行安全检查，对施工现场进行巡视，发现并整改存在的安全问题。
5. 紧急应急措施：制定详细的紧急应急方案，包括火灾、事故等突发情况的处理措施，确保施工现场的安全。
四、环境保护：1. 清理施工垃圾：及时清理施工现场的垃圾，采取有效措施防止垃圾对周边环境的污染。
2. 建立防尘网：在进行焊接等作业时，设置防尘网，减少粉尘污染。
3. 植被保护：在进行施工过程中，保护周边的植被，尽量减少对植被的破坏。
钢栈桥工程施工方案
钢栈桥工程施工方案钢栈桥工程施工方案1、栈桥和钢平台结构形式1.1栈桥结构形式栈桥全宽7.6m，桥面净宽7.0m。
贝雷梁栈桥构造从上到下如下表所示，贝雷梁跨度12m，采用7跨一联布置。
栈桥结构形式见下图：1.2钢平台结构形式钢平台宽5m，长12m，设钢管桩采用4根；钢平台钢管桩横向间距5m，纵向间距9m；钢管桩平联采用[18槽钢。
桩顶分配梁为2工36a承重梁支撑在φ630×8mm钢管桩上，纵向贝雷梁布置二组（4片），跨度为12m，栈桥结构形式见下图：2、上承式钢栈桥施工工艺2.1施工工艺流程钢栈桥施工工艺流程见图2.1。
图2.1钢栈桥施工工艺流程图2.2第一跨钢栈桥与便道的衔接打好第一、二排钢管桩，将钢管桩切割到设计标高，安装承重梁和贝雷片，安装完成后，在离第一排钢管桩边3m位置，施工M7.5浆砌片石挡土墙，挡土墙深0.6m，高0.8m，露出地面0.2m。
挡土墙完成后，回填土方，上面铺砌0.2mM7.5浆砌片石。
与钢栈桥衔接处的便道浇筑0.30m砼加固。
具体如下图所示：第一跨钢栈桥与便道衔接图2.3钢管桩加工及运输钢管桩在加工场地按图纸加工成型，在施沉过程中尽量不进行管节接长，钢管桩在加工场加工时应保证直缝错位。
成品进场时，生产厂家必须提供卷制钢管桩所用钢材的产品合格证、质量保证书以及钢管桩的出厂产品合格证。
钢管桩接长时，采用对接补强连接，每根钢管桩在对接满焊后，沿圆周均匀焊接4块连接钢板，提高连接处的钢管强度。
钢管桩的堆放或存放形式和层数应安全可靠，避免产生纵向变形和局部压曲变形（堆放或存放层数不得超过两层，超过两层时采用定位架）。
钢管桩在起吊、运输和堆存过程中应避免由于碰撞、摩擦等原因造成管端变形和损伤。
运输起吊及施打起吊过程中采取多点起吊，杜绝钢管桩弯曲现象的发生。
钢管桩加工好后由平板车运输至施工现场。
2.4钢管桩插打施工（1）钢管桩基采取“钓鱼法”进行钢管桩施工，即在已经修筑好钢栈桥上，以履带吊吊挂振动锤逐孔向前打设钢管桩，每孔钢管桩打设完毕铺设上部结构，履带吊前移，继续下一孔的钢栈桥施工。
钢栈桥施工专项方案
一、编制依据1. 国家相关法律法规及行业标准；2. 项目设计文件及施工图纸；3. 施工现场实际情况；4. 施工单位技术力量、设备条件及管理水平。
二、工程概况本项目位于某跨河特大桥下游，为确保施工顺利进行，需在河床无覆盖层、泥质夹砂岩和砂岩的地形条件下，搭建一座临时钢栈桥。
栈桥全长230m，宽度8m，桥面高程257.69m。
三、施工部署1. 施工组织机构：成立以项目经理为组长的钢栈桥施工领导小组，负责施工方案的制定、组织实施及协调工作。
2. 施工任务划分：将栈桥分为多个施工段，分别进行桩基施工、上部结构施工、桥面系施工等。
3. 临时设施布置：在两岸边浅水区修建便道，作为栈桥施工的临时通道。
4. 交通运输组织：确保施工现场的交通运输畅通，合理规划运输路线。
四、施工方法1. 桩基施工：（1）采用630×10mm钢管桩，每根桩由四根组成，桩间距纵桥向为2m，横桥向为3m。
（2）桩基施工采用振动沉桩法，确保桩基垂直度及桩身完整性。
2. 上部结构施工：（1）栈桥上部结构为型钢和贝雷梁组拼结构，下部结构为钢管桩加型钢承重梁结构。
（2）型钢及贝雷梁采用现场拼装，确保结构稳定。
3. 桥面系施工：（1）桥面铺装采用防水混凝土，厚度20cm。
（2）桥面系施工完成后，进行排水设施安装。
4. 钢栈桥拆除：（1）拆除顺序：桥面系、上部结构、桩基。
（2）拆除过程中，注意安全防护，防止对周围环境造成影响。
五、施工进度计划根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。
六、资源配置1. 人员配置：根据施工任务需求，合理配置各类施工人员。
2. 设备配置：配备足够的施工设备，确保施工顺利进行。
3. 材料配置：提前采购所需材料，确保材料供应充足。
七、质量控制1. 严格控制施工质量，确保桩基、上部结构、桥面系等各部分质量符合设计要求。
2. 加强施工过程中的质量检查，及时发现并解决质量问题。
3. 做好施工记录，为工程验收提供依据。
输煤钢栈桥专项施工方案(3篇)
第1篇一、工程概况本工程为某火力发电厂输煤系统钢栈桥的专项施工方案。
该钢栈桥位于发电厂煤炭输送系统的起点，主要用于煤炭从火车运输到厂内的皮带输送系统。
钢栈桥全长约200米，宽约8米，高约15米，结构为双柱框架式，采用Q345B钢材，防腐处理为热浸锌。
本工程旨在确保钢栈桥的施工质量、安全性和工期要求。
二、施工准备1. 人员准备- 组织成立专项施工队伍，包括项目经理、技术负责人、施工员、质量员、安全员等。
- 对施工人员进行安全技术交底和培训，确保人员具备相应的专业技能和安全意识。
2. 材料准备- 根据设计图纸和施工方案，提前采购所需钢材、焊接材料、防腐材料等。
- 对材料进行检验，确保质量符合国家相关标准。
3. 设备准备- 准备施工所需的起重设备、焊接设备、切割设备、防腐设备等。
- 对设备进行检查和维护，确保其正常运行。
4. 现场准备- 清理施工现场，确保场地平整、排水畅通。
- 建立临时设施，如办公室、仓库、休息室等。
三、施工工艺1. 基础施工- 进行地质勘察，确定基础施工方案。
- 按照设计图纸进行桩基施工，确保桩基质量。
- 基础承台采用C30混凝土浇筑，厚度满足设计要求。
2. 钢柱施工- 钢柱采用分段预制，现场焊接。
- 钢柱焊接前进行预拼装，确保尺寸准确。
- 钢柱焊接采用双面焊，确保焊接质量。
- 钢柱安装时，使用吊车进行吊装，确保垂直度和水平度。
3. 钢梁施工- 钢梁采用分段预制，现场焊接。
- 钢梁焊接前进行预拼装，确保尺寸准确。
- 钢梁焊接采用双面焊，确保焊接质量。
- 钢梁安装时，使用吊车进行吊装，确保垂直度和水平度。
4. 屋面施工- 屋面采用彩钢瓦，按照设计要求进行安装。
- 安装过程中，确保彩钢瓦的平整度和密封性。
5. 防腐施工- 钢结构表面清理干净，进行除锈处理。
- 采用热浸锌防腐工艺，确保防腐效果。
四、质量控制1. 原材料质量控制- 对钢材、焊接材料、防腐材料等原材料进行检验，确保质量符合国家相关标准。
钢栈桥专项施工方案
钢栈桥专项施工方案第一章总体概述1.1工程简介XXXXX合同段起讫桩号：XX，全长7.44km。
大桥设计为：57.5+172.5+400+172.5+57.5m双塔独柱中央索面半漂浮体系的预应力混凝土斜拉桥。
表1-1-X1#～X4#水中墩基桩及承台形式表1.2施工环境1.2.1地形地貌与相关工程1.2.2气象1.2.3水文1.2.4 工程地质条件根据场区内钻探揭露和现场工程地质调查，场区内地层揭露有第四系全新统表土层（Q4me）、海陆交互相沉积层（Q4mc）、早白垩世百足山组（K1b）砂岩等地层。
表土层主要为淤泥质土、黏性土及砂、砾层为主；桥址区下卧层为早白垩世百足山组砂岩、泥质砂岩。
1.2.5 不良地质及特殊性岩土线路沿线的主要不良地质为饱和砂土的液化问题，而其它不良地质则较为不发育。
1.3钢栈桥设计方案大桥东西两岸均需设置，钢栈桥都设置在主桥墩下游侧，西岸栈桥全长267m，分别与X1#过渡墩、X2#辅助墩及X3#主墩钻孔平台相连，跨径布置为:(6m+6×12m)+3×(3m+5×12m)=267m。
东岸钢栈桥全长150m,与X4#主墩钻孔平台相连，跨径布置为:4×12m+2×（3m+4×12m）=150m。
栈桥与路堤岸连接处设置砼扩大基础。
栈桥顶面标准宽度均为6m，不单独设置加宽段，西岸利用X2#辅助墩施工平台设置错车区,东岸在主墩施工平台处错车。
钢栈桥采用贝雷加型钢的组合结构形式，栈桥均采用φ630×8mm 的螺旋钢管桩基础，每排钢管之间的横向间距均为4.65m。
钢管间设置[20a的槽钢作为平联及斜撑。
桩顶设双肢I28a工字钢的承重梁，上面铺设单层2组不加强型贝雷架为纵梁，同组两排贝雷之间采用45#花架连接，两组贝雷间采用L75×75×5的角钢进行连接，贝雷架上铺设间距为75cm的I28a的工字钢作为横向分配梁，横梁和贝雷之间采用U型螺栓固定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
漳州沿海大通道漳浦段佛昙湾特大桥工程钢栈桥及平台专项施工方案**人：*****人：******：***中国葛洲坝集团第五工程有限公司漳州沿海大通道漳浦段佛昙湾、旧镇湾特大桥工程项目经理部2014年12月1日一、编制依据（1）漳州沿海大通道漳浦段佛昙湾特大桥工程施工设计图纸（2）漳州沿海大通道漳浦段佛昙湾特大桥工程岩土工程勘察报告。
（3）施工现场调查。
包括施工场地和周边环境条件，水、电、路、临时租地和地材等情况，水文地质、气象、交通、机械、物资采购等资料。
（4）国家及福建省现行的施工技术规程、验收标准及质量、安全技术规程。
（5）根据我单位的综合施工能力及近年来参加类似工程的经验，投入的各类资源和技术、管理等。
二、工程概况佛昙湾特大桥里程桩号K38+548.05—K41+49.25，起于整美村南侧，终于佛昙镇后社村渡头。
佛昙湾特大桥主桥上部结构为77+140+77m的三跨变高度预应力砼连续刚构跨北港航道，引桥为30m标准跨径装配式预应力砼连续T梁，跨南港航道处为4×40mT 梁。
主桥下部结构采用双肢薄壁实心墩、钻孔灌注桩基础。
引桥下部结构采用柱式墩、肋板式台，钻孔灌注桩基础。
全桥长2501.20m。
全桥约设置2420m的施工钢栈桥，布置在大桥左侧。
钢栈桥宽度为6米，考虑水位及浪高，计划栈桥顶部高程6.0m，高于设计最高水位（3.58m）约2.4m。
贝雷梁底部高程低于桥面约1.9m，考虑其阻水安全，实际最高设防水位按4.5m控制。
栈桥、水上钢平台拟仅用于主桥下部结构施工，少量边跨膺架的安装。
以砼罐车运输、35t汽车吊起重作业、50t履带吊零星起重作业，作为工况控制。
栈桥起点与桥头混凝土硬化的便道相接，各个桥墩设置钻孔平台，和栈桥相连。
栈桥、桩基钢平台拟“L”字型布置，栈桥、钢平台采用钢管桩+贝雷梁+防滑钢桥面板的结构。
18#、19#墩中间预留Ⅱ级航道通航孔，总净宽100m。
三、气象、水文、地质项目所在区域属南亚亚热带海洋性季风气候，常年气候温和，冬暖夏凉，全年无霜。
春季气温回升，但回升缓慢；夏季晴热；秋季秋高气爽；冬季气温较低，但降水较少。
项目所在区倚山面海，热量丰富，雨量充沣，台风及暴雨等气象灾害频繁。
年均气温21.1℃，最热为7月，降雨主要集中在6—8月；台风每年年均4—5次，多出现在7—9月。
潮汐：佛昙湾潮流属半日潮流，涨潮时流向湾外内，落潮时流向湾外。
最大涨潮流发生在高潮前1-3小时，最大落潮流发生在高潮后3-4小时，涨潮流历时约5.5小时，落潮流历时约6.5小时。
该湾潮汐现象显著，潮差大、潮流强，最大流速9cm/s。
波浪：费昙湾常浪向东北，最大浪高1.6m。
风况：佛昙湾台风频繁，四季风力可保持3-4级，全年大于8级的大风约99天，年平均风速2.5m/s，最大风速为20m/s。
具体气象条件见表1。
表1 漳浦县主要的气象参数表工程地质条件：根据地质勘查提供的资料，第①2层素填土，多为鱼塘及河堤填土，③1层中砂，局部细砂，厚度一般，地质条件稍差；③2层中砂，厚度一般，地质条件一般；⑤层粉质粘土，厚度较小工程地质条件稍差；⑨层为玄武岩，其中⑨1层为全风化，⑨2层为强风化，承载力地般，⑨3层为中风化岩质坚硬，厚度大。
设计采用⑨3层中风化玄武岩作桩基持力层。
四、设计说明4.1总体布置方案4.1.1栈桥总体布置方案经现场踏勘，佛昙湾特大桥各桥墩均位于水中，考虑该海湾为三级渔港，规划为二级渔港，航运繁忙，船队规模大。
全线搭设钢栈桥不能满足通航要求，故在主桥18#、19#间预留净宽不小于80m通航孔，以保证航道畅通。
栈桥设计顶面宽度为6m，单车道布置，采用多跨连续梁方案，其跨径根据地形、水位、栈桥结构情况合理布置。
钢栈桥标准跨跨径为12m，3～5跨一联，联与联之间设置8cm伸缩缝。
栈桥宽度为6m。
为满足不同的地质情况下的施工需要，基础结构形式考虑为单排φ630×10mm （横桥向3根）钢管桩基础。
承重梁采用2-HW400×400mm型钢横向放置，上部设置贝雷片，采用90cm花架连接。
其上按@30cm布置I14分配梁，面板采用σ6mm花纹钢板满铺。
4.1.2平台总体布置方案（以18#墩平台为例）平台设计为φ630×10mm螺旋钢管桩基础，标准跨径5.5m，平台主要由钢管围护桩、管桩连接系、桩顶横梁、贝雷片、平台面横梁、平台面钢板等组成。
钢管桩采用钓鱼法逐根插打至设计高程，同步焊接钢管桩间型钢联结系形成整体，并安装贝雷梁和钢桥面板，形成钻孔平台。
平台尺寸44.25×28.2m。
4.2栈桥结构设计栈桥无纵横坡，桥面设计标高为6.0m，由于现场地质条件较为复杂，为保证栈桥施工顺利进行，钢栈桥与陆上施工便道通过桥台连接，桥台采用重力式结构，用C30混凝土浇筑而成。
栈桥基础拟采用单排3根间距2.45m的φ630×10mm螺旋钢管桩，承重梁采用2-HW400×400mm型钢横向放置在桩顶。
其上为3组贝雷桁架梁，用90cm贝雷支撑架相连。
桥面结构为I14分配梁及σ6mm花纹钢板桥面板。
栈桥栏杆采用直径48mm×3mm钢管，高度100cm。
栈桥一般3～5跨一联，栈桥跨径布置及横断面见图：图1 栈桥桥跨布置图图2栈桥横断面图4.3平台结构设计本桥除桥台、主桥墩（17#～20#）为群桩基础外，其余各墩均为单排桩基础。
平台与栈桥呈L形布置，平台需满足吊放插打钢护筒、冲击钻成孔、吊放钢筋笼、桩基混凝土灌注作业。
主桥墩与引桥墩平台布置见下图。
图3主桥墩平台布置图图4引桥墩平台布置图19#墩平台基础采用φ630×10mm螺旋钢管桩，承重梁采用2-HW400×400mm型钢横向放置在桩顶，其上为贝雷片梁、I14分配梁及σ6mm花纹钢板桥面板。
结构检算见附件。
五、施工总体安排5.1施工进度安排我部计划于2014年12月1日-2015年3月31日120天内完成主栈桥，后先施作主桥桩基施工平台，再根据现场实际情况顺序施作引桥各墩桩基施工平台。
5.2投入的机械设备根据本工程的实际情况，拟定投入主要机械设备情况如下：表2 主要施工机械明细表为保证工程质量和顺利完成工程施工任务，由项目部委派专人对施工机械按要求及时做好建档、保养、维修工作，并且定时对施工机械和设备进行检查，保证机械的随时正常运转。
根据施工现场情况对施工机械设备进行调整。
5.3所需材料表3 钢栈桥材料表表4钢平台材料表表5主要人员配备六、栈桥及桩基施工平台施工6.1施工流程履带吊“钓鱼法”施工，即在岸上及已经施工完成的栈桥上，采用50t履带吊悬吊DZ-60、90振动锤逐孔振沉钢管桩。
栈桥及平台施工工艺流程见图。
图5 栈桥施工工艺流程图图6平台施工工艺流程图6.2栈桥施工方法6.2.1桥台施工先用反铲开挖桥台区域，人工清基后，立模浇筑混凝土。
6.2.2钢管桩施工钢管桩为Φ630×10mm型号，钢管桩在钢结构加工场按设计长度拼接成型，平板车运至现场。
钢管桩采用两点吊，每节桩顶部设置两个对称吊点，吊点直接在钢管桩顶处割孔穿入U型扣。
钢管桩在运至打桩现场前，预先进行防腐处理，并在桩上用油漆作出刻度标示，便于打桩时观测其贯入度。
钢管桩采用QUY-50履带吊配合DZ60、DZ90型振动锤振动下沉。
沉桩采用“钓鱼法”施工。
示意图如下：图7 钓鱼法施工示意图1）在桥台或已经安装完毕的栈桥上利用50t履带吊安装12m长的贝雷片，贝雷片间距、90cm用横联花窗连接好。
图8贝雷片安装2）完成一跨贝雷片的拼接后，用履带吊车将拼接好的套管连接系安装于贝雷片前端，并调整位置固定。
图9套管连接系安装3）将钢管桩立起后插入套管连接系套管中，再起吊振动锤夹桩。
履带吊起吊连接振动锤的钢管桩，经测量定位后缓慢下放，钢管桩在自重下入土稳定，偏位满足要求后低档振动下沉，待钢管桩入土一定深度后高档振动下沉至设计标高位置。
图10下沉钢管桩4）钢管桩下沉到位后，将套管连接系与钢管桩焊接牢固，然后切除多余钢护筒，安装桥面板，并将贝雷片与桥面板固定牢固。
图11 完成钢板桩沉桩钢管桩下沉控制采取标高与贯入度双控，贯入度控制为主，以保证单桩承载力。
打桩时，技术人员进行实时观测，记录钢管桩的入土深度及贯入度，做好相应的施工记录。
安装纵向分配梁及桥面板，前移至下一孔，按此方法推进，直至栈桥施工完毕。
6.2.3主横梁安装钢管桩下沉到位后，割除桩顶至设计标高并开设槽口，将拼装成整体的主横梁2H40吊装嵌入槽口内，钢管桩下槽口一定要割平，如出现切割不平整时，采用手工打磨平顺，以保证主横梁搁置平稳，在槽口两侧和下部焊接加劲板将主横梁与钢管桩焊接固定，焊接采用三围焊接法。
主横梁与钢管桩连接构造见图：2工40图12主横梁与钢管桩连接构造图13栈桥墩顶主横梁6.2.4纵梁及桥面安装在横梁上铺设6片单层双排贝雷梁作为主纵梁，贝雷梁中心距0.9m，贝雷梁片与片采用标准花窗连接；贝雷梁上横向铺设I14分配梁按@30cm布置，分配梁上铺设δ6mm 钢花板作为桥面板。
6.2.5附属设施安装栈桥两边均设置防护栏杆，栏杆高1.0m，采用Φ48×3mm钢管焊接，立柱间距2m，底部设置挡脚板，其高度不得低于18cm，防止栈桥桥面板的物品掉落。
焊接在栈桥横向分配梁上，栏杆统一用红白油漆涂刷，交替布置，达到醒目、美观。
6.3平台施工方法平台施工利用已安装栈桥作为支撑平台，悬臂定位架插打钢管桩，定位架同时作为平台钢管桩连接系，吊装起重设备为50t履带吊。
6.3.1平台处栈桥安装采用钓鱼法进行栈桥安装，施工方法同上栈桥施工。
图14已安装完成的平台处栈桥6.3.2插打平台处处钢管桩以已完成的栈桥作为支撑平台，安装平台钢管桩的悬臂定位导向架。
定位导向架采用套筒结构，同时也作为平台钢管桩的连接系。
导向架贝雷片与栈桥贝雷片采用型钢夹板的形式紧固。
图15以栈桥为支撑平台，安装平台钢管桩插打定位导向架图16履带吊辅助打入平台钢管桩图17定位导向架作为钢管桩连接系和钢管桩焊接图18割除多余钢管桩，完成两根平台钢管桩6.3.3安装定位架支撑贝雷梁，前移悬臂导向架贝雷梁定位架前移需要设置支撑梁，将贝雷片搭设在完成的两个平台桩和栈桥双排墩横梁处，接长悬臂导向架贝雷梁，前移至下两根平台钢管桩处。
图19接长悬臂导向架贝雷梁，前移至下两根平台钢管桩处6.3.4打入下两根钢管桩继续施作打入下两根钢管桩。
图20继续打入钢管桩图21完成下两根钢板桩图22联系四根平台钢管桩6.3.5悬臂定位导向架前移，进入下一循环至完成图23悬臂导向架前移，形成已完成钢管桩平台上部结构。
图24履带吊移位，进入下一个平台钢管桩安装循环至完成6.3.6平台面及附属设施同栈桥桥面及附属设施施工。
