自动化立体仓库管理系统
自动化立体仓库控制系统设计
自动化立体仓库控制系统设计一、引言自动化立体仓库控制系统是一种基于先进技术的仓储设备，能够实现高效、精确、安全的货物存储和检索。
本文将详细介绍自动化立体仓库控制系统的设计方案，包括系统概述、系统功能、系统架构、硬件设备、软件设计和系统测试等内容。
二、系统概述自动化立体仓库控制系统是一个集成了机械、电气、自动化控制和信息技术的综合系统。
其主要功能是通过自动化设备和控制系统实现货物的存储、检索和管理，提高仓库的存储效率和运作效率。
三、系统功能1. 货物存储和检索功能：系统能够自动完成货物的存储和检索操作，提供高效的货物管理功能。
2. 库存管理功能：系统能够实时监测仓库内货物的数量和位置，并提供库存管理功能，包括库存盘点、库存调整等。
3. 数据管理功能：系统能够对仓库内的数据进行管理和统计分析，提供数据查询、报表生成等功能。
4. 故障诊断和报警功能：系统能够实时监测设备的运行状态，一旦发生故障，能够及时诊断并发出报警信号，保证设备的正常运行。
四、系统架构自动化立体仓库控制系统采用分布式控制架构，主要包括以下几个模块：1. 控制中心：负责整个系统的运行管理和监控，包括设备控制、数据管理和故障诊断等功能。
2. 机械设备模块：包括货物存储和检索设备、输送设备等，负责货物的存储和运输。
3. 电气设备模块：包括电气控制柜、传感器、执行器等，负责控制机械设备的运行。
4. 通信模块：负责各个模块之间的数据传输和通信，实现系统的信息交互和协调控制。
五、硬件设备1. 货物存储和检索设备：采用自动提升机、堆垛机等设备，能够实现货物的垂直和水平移动。
2. 输送设备：采用输送带、滚筒等设备，能够实现货物的输送和转运。
3. 控制柜：负责控制机械设备的运行，包括电气控制元件、传感器和执行器等。
4. 数据采集设备：包括扫码器、RFID读写器等，能够实现货物数据的采集和识别。
六、软件设计1. 系统控制软件：负责仓库控制系统的运行管理和控制，包括设备控制、任务调度和故障诊断等功能。
《自动化立体仓库系统的设计与实现》
《自动化立体仓库系统的设计与实现》一、引言随着现代物流业的快速发展，自动化立体仓库系统（Automated Storage and Retrieval System，简称AS/RS）成为了仓储物流领域的热点研究方向。
它结合了自动化、信息化与机械化的优势，不仅显著提升了存储空间利用率和物流效率，同时也极大地提升了物流系统的安全性和灵活性。
本文将详细阐述自动化立体仓库系统的设计与实现过程。
二、系统设计1. 需求分析在进行系统设计之前，首先要对系统需求进行全面而细致的分析。
需求分析主要考虑的是系统的使用场景、预期目标、功能需求、技术要求以及预算等因素。
通过与客户进行深入沟通，明确系统的功能需求，包括货物的存取、库存管理、货位管理、系统监控等。
2. 系统架构设计系统架构设计是自动化立体仓库系统的核心部分。
该部分设计主要包括硬件架构设计和软件架构设计。
硬件架构设计包括货架、叉车、机械臂等硬件设备的选型和配置；软件架构设计则包括数据库设计、操作系统设计、人机交互界面设计等。
3. 数据库设计数据库是自动化立体仓库系统的信息中心，负责存储和管理所有的数据信息。
数据库设计需要考虑到数据的完整性、安全性、可扩展性等因素。
同时，还需要根据实际需求设计合理的表结构和索引，以便于数据的快速查询和更新。
三、系统实现1. 硬件设备实现硬件设备的实现是自动化立体仓库系统的基础。
根据系统架构设计和需求分析的结果，选择合适的货架、叉车、机械臂等设备，并进行安装和调试。
在硬件设备的选择和配置过程中，需要考虑到设备的性能、稳定性、可靠性以及可维护性等因素。
2. 软件系统实现软件系统的实现是自动化立体仓库系统的关键部分。
在软件架构设计的基础上，进行编程和开发工作。
主要工作包括数据库的建立和管理、操作系统的开发、人机交互界面的设计等。
在软件开发过程中，需要注重代码的可读性、可维护性和可扩展性。
四、系统测试与优化在系统实现完成后，需要进行全面的测试与优化工作。
自动化立体仓库控制系统设计
自动化立体仓库控制系统设计引言概述：自动化立体仓库控制系统是现代仓储管理的重要组成部份，它通过应用先进的技术手段，实现仓库内物品的快速存储和取出，提高仓库管理的效率和精度。
本文将从系统设计的角度，详细介绍自动化立体仓库控制系统的设计要点。
一、系统架构设计1.1 仓库布局设计仓库布局是自动化立体仓库控制系统设计的基础，应根据仓库的实际情况和需求，合理划分仓库的功能区域，如存储区、拣货区、包装区等。
同时，还需要考虑货物的流向和仓库内部的交通流线，确保货物的高效流转。
1.2 仓库设备选择自动化立体仓库控制系统的核心是仓库设备，包括货架、输送设备、搬运机器人等。
在设备选择时，需要考虑仓库的存储容量、货物种类、仓库的高度等因素。
同时，还需要根据仓库的实际情况，选择适合的设备品牌和型号，确保设备的可靠性和稳定性。
1.3 系统软件设计自动化立体仓库控制系统的软件设计主要包括仓库管理系统和控制系统。
仓库管理系统负责仓库内货物的管理和调度，包括货物的入库、出库、库存管理等。
控制系统负责控制仓库设备的运行，实现货物的自动存储和取出。
在软件设计时，需要考虑系统的实时性和稳定性，确保系统的正常运行。
二、系统操作界面设计2.1 界面布局设计自动化立体仓库控制系统的操作界面应简洁明了，用户可以直观地了解仓库的运行情况。
界面布局应合理划分不同的功能区域，如货物查询区、入库区、出库区等，方便用户进行操作。
2.2 功能设计操作界面应提供丰富的功能，包括货物查询、入库操作、出库操作等。
同时，还可以设计一些辅助功能，如货物统计、报警提示等，提高系统的可用性和用户体验。
2.3 用户权限管理自动化立体仓库控制系统普通涉及多个用户的操作，因此需要设计用户权限管理功能，确保不同用户只能进行其具备权限的操作。
用户权限管理可以根据用户的身份和职责进行划分，提高系统的安全性和管理效率。
三、系统通信设计3.1 数据通信方式选择自动化立体仓库控制系统的各个模块之间需要进行数据的传输和交换，因此需要选择合适的数据通信方式。
自动化立体仓库控制系统设计
自动化立体仓库控制系统设计一、引言自动化立体仓库控制系统是一种高效、智能的仓储管理系统，通过自动化设备和计算机控制技术，能够实现仓库内货物的自动存储、检索和管理。
本文将详细介绍自动化立体仓库控制系统的设计方案，包括系统架构、功能模块、硬件设备和软件实现等方面。
二、系统架构1. 硬件架构自动化立体仓库控制系统的硬件架构包括传感器、执行器、控制器和通信设备等组成部分。
传感器用于感知仓库内货物的位置和状态，执行器用于控制货物的移动和存储，控制器用于实现控制算法的计算和执行，通信设备用于与上位系统进行数据交互。
2. 软件架构自动化立体仓库控制系统的软件架构包括上位机软件、控制算法和嵌入式软件等组成部分。
上位机软件用于人机交互和管理仓库的操作，控制算法用于实现货物的路径规划和控制策略，嵌入式软件用于控制器的程序运行和设备驱动。
三、功能模块1. 货物入库管理系统能够实现货物的自动入库，包括货物的识别、定位和存储等功能。
通过传感器对货物进行识别，确定其尺寸和重量等信息，然后根据仓库的存储规则进行定位和存储。
2. 货物出库管理系统能够实现货物的自动出库，包括货物的检索、取货和出库等功能。
根据用户的需求，系统能够快速检索到所需货物的位置，然后通过执行器将货物取出并进行出库操作。
3. 货物移动管理系统能够实现货物的自动移动，包括货物的转移、调度和路径规划等功能。
根据仓库内货物的分布和存储规则，系统能够智能地进行货物的转移和调度，确保货物能够高效地进行存储和检索。
4. 仓库管理系统能够实现仓库的管理和监控，包括仓库的布局、仓位的管理和设备的状态监测等功能。
通过上位机软件，用户可以方便地对仓库进行布局设计和仓位管理，同时可以实时监测设备的状态和运行情况。
四、硬件设备1. 传感器系统采用多种传感器进行货物的感知，包括视觉传感器、激光传感器和重量传感器等。
视觉传感器用于识别货物的形状和颜色，激光传感器用于测量货物的距离和位置，重量传感器用于测量货物的重量。
自动化立体仓库优势
自动化立体仓库优势自动化立体仓库是一种现代化的仓储管理系统，它利用先进的技术和设备来实现仓库的自动化操作和管理。
相比传统的仓库管理方式，自动化立体仓库具有许多优势。
1. 提高仓库效率：自动化立体仓库采用自动化设备，如自动堆垛机、输送机等，能够实现货物的自动存储、取货和搬运，大大提高了仓库的操作效率。
相比人工操作，自动化立体仓库可以更快速、准确地完成各项任务，从而提高了仓库的整体效率。
2. 节省人力成本：自动化立体仓库的自动化设备可以替代人工操作，减少了对人力资源的依赖，从而节省了人力成本。
此外，自动化立体仓库的设备可以实现24小时连续工作，无需歇息，进一步提高了工作效率，减少了人力成本。
3. 提高货物安全性：自动化立体仓库采用先进的技术和设备，能够实现货物的自动化存储和搬运，减少了人为操作的可能性，从而提高了货物的安全性。
自动化立体仓库还可以通过智能化的仓储管理系统对货物进行实时监控和追踪，确保货物的安全和准确性。
4. 节省仓库空间：自动化立体仓库采用立体式的货架和自动堆垛机，可以充分利用仓库的垂直空间，提高仓库的存储密度。
相比传统的平面式仓库，自动化立体仓库可以节省大量的仓库空间，提高了仓库的存储能力。
5. 实现智能化管理：自动化立体仓库配备智能化的仓储管理系统，可以对货物进行实时监控、追踪和管理。
通过仓储管理系统，仓库管理员可以随时了解货物的位置、数量和状态，从而实现对仓库的智能化管理。
此外，仓储管理系统还可以与其他企业系统进行集成，实现信息的共享和流通。
6. 提高客户满意度：自动化立体仓库能够提高仓库的操作效率和货物的安全性，从而提高了客户的满意度。
客户可以更快速、准确地获取所需货物，提高了供应链的效率和可靠性。
同时，自动化立体仓库还可以提供定制化的服务，满足客户的个性化需求，进一步提高客户满意度。
综上所述，自动化立体仓库具有提高仓库效率、节省人力成本、提高货物安全性、节省仓库空间、实现智能化管理和提高客户满意度等优势。

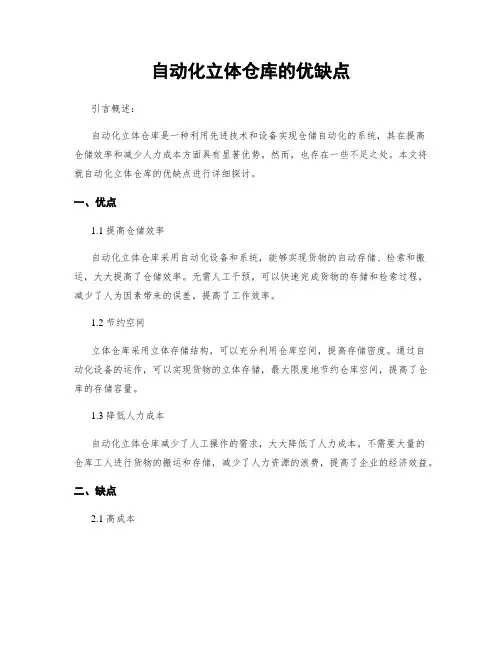

自动化立体仓库的优缺点
自动化立体仓库的优缺点引言概述：自动化立体仓库是一种利用先进技术和设备实现仓储自动化的系统，其在提高仓储效率和减少人力成本方面具有显著优势。
然而，也存在一些不足之处。
本文将就自动化立体仓库的优缺点进行详细探讨。
一、优点1.1 提高仓储效率自动化立体仓库采用自动化设备和系统，能够实现货物的自动存储、检索和搬运，大大提高了仓储效率。
无需人工干预，可以快速完成货物的存储和检索过程，减少了人为因素带来的误差，提高了工作效率。
1.2 节约空间立体仓库采用立体存储结构，可以充分利用仓库空间，提高存储密度。
通过自动化设备的运作，可以实现货物的立体存储，最大限度地节约仓库空间，提高了仓库的存储容量。
1.3 降低人力成本自动化立体仓库减少了人工操作的需求，大大降低了人力成本。
不需要大量的仓库工人进行货物的搬运和存储，减少了人力资源的浪费，提高了企业的经济效益。
二、缺点2.1 高成本建设自动化立体仓库需要投入大量的资金，包括设备采购、系统集成、技术维护等方面的费用，成本较高。
对于一些中小型企业来说，建设自动化立体仓库可能需要承担较大的负担。
2.2 技术依赖性强自动化立体仓库的运作依赖于先进的技朧和设备，一旦出现技术故障或设备损坏，可能会影响仓库的正常运营。
企业需要不断更新技术和设备，以保证仓库的稳定运作。
2.3 适用性有限自动化立体仓库适用于一些货物种类较少、规格统一的仓储场景，对于货物种类繁多、规格不一的仓库来说，自动化立体仓库的适用性较低。
企业在选择是否建设自动化立体仓库时，需要根据自身的实际情况进行综合考量。
三、总结自动化立体仓库在提高仓储效率、节约空间和降低人力成本等方面具有显著优势，但也存在一些不足之处，如高成本、技术依赖性强和适用性有限等问题。
企业在考虑建设自动化立体仓库时，需要全面评估其优缺点，根据实际情况进行决策，以实现最大化的效益。
四、展望随着科技的不断发展和进步，自动化立体仓库的技术将不断完善，优缺点也会逐渐得到解决和改善。
自动化立体仓库控制系统设计
自动化立体仓库控制系统设计引言：自动化立体仓库控制系统是一种高效管理和运作仓库的解决方案。
它利用先进的技术和设备，通过自动化的方式实现仓库物品的存储、取货和管理，提高了仓库的效率和准确性。
本文将详细介绍自动化立体仓库控制系统的设计原理和实施方法。
一、系统需求分析1.1 仓库规模和存储容量：根据仓库的规模和存储容量确定系统设计的基本参数，包括仓库的尺寸、货架的数量和布局等。
1.2 物品种类和特性：根据仓库存储的物品种类和特性，确定合适的存储设备和管理方式，例如根据物品的大小、分量和易损性选择合适的货架和堆垛机。
1.3 仓库运作需求：根据仓库的运作需求，确定系统的功能和性能要求，包括存储和取货的速度、准确性和可靠性等。
二、系统设计原理2.1 软件设计：根据仓库的需求，设计仓库管理系统的软件功能和界面，包括库存管理、定单处理、自动化控制等。
同时，需要考虑系统的可扩展性和灵便性，以适应未来的需求变化。
2.2 硬件设计：根据仓库的规模和需求，设计合适的硬件设备，包括货架、堆垛机、输送机等。
同时，需要考虑设备的稳定性、安全性和能耗等方面的因素。
2.3 通信设计：设计仓库管理系统和设备之间的通信方式和协议，确保信息的快速传递和准确性。
同时，需要考虑通信的安全性和可靠性，以防止信息泄漏和设备故障。
三、系统实施方法3.1 设备安装和调试：根据系统设计方案，安装和调试各类设备，包括货架、堆垛机、输送机等。
同时，需要进行设备的功能测试和性能评估，确保设备的正常运行。
3.2 软件开辟和测试：根据系统设计方案，进行仓库管理系统的软件开辟和测试，包括功能开辟、界面设计和系统集成等。
同时，需要进行软件的功能测试和性能评估，确保系统的正常运行。
3.3 系统集成和调试：将设备和软件进行集成，并进行系统的整体调试和测试。
同时，需要进行系统的稳定性测试和安全性评估，以确保系统的可靠性和安全性。
四、系统运维和优化4.1 系统运维：对自动化立体仓库控制系统进行定期维护和保养，包括设备的检修和软件的更新等。
自动化立体仓库控制系统设计
自动化立体仓库控制系统设计一、引言自动化立体仓库控制系统是为了提高仓库的存储效率和管理精度而设计的。
本文将详细介绍自动化立体仓库控制系统的设计要求、功能模块、系统架构以及关键技术。
二、设计要求1. 提高仓库存储效率：通过自动化控制系统，实现仓库货物的自动化存储、取货和搬运，提高存储效率。
2. 提高管理精度：通过系统的自动化管理，减少人工操作的错误和漏洞，提高仓库管理的精度。
3. 系统稳定可靠：设计一个稳定可靠的控制系统，确保仓库的正常运行和安全性。
4. 灵便可扩展：设计一个灵便可扩展的系统，能够适应不同规模和需求的仓库。
三、功能模块1. 货物入库管理：实现货物的入库登记、自动分配存放位置以及库存管理。
2. 货物出库管理：实现货物的出库申请、自动分配取货路径以及库存更新。
3. 货物搬运管理：实现货物的自动搬运，包括从入库区到存储区的搬运、从存储区到出库区的搬运等。
4. 仓库布局优化：通过算法优化仓库的布局，使得存储密度最大化，提高仓库的存储效率。
5. 系统监控与报警：实时监控仓库的运行状态，及时发现异常情况并进行报警处理。
6. 数据统计与分析：对仓库的入库、出库、库存等数据进行统计和分析，为仓库管理决策提供参考依据。
四、系统架构自动化立体仓库控制系统采用分布式架构，主要包括以下几个模块：1. 仓库管理服务器：负责整个系统的协调和控制，包括货物入库管理、货物出库管理、货物搬运管理等功能。
2. 仓库自动化设备：包括自动化存储系统、自动化搬运设备等，与仓库管理服务器进行通信，实现自动化操作。
3. 监控与报警子系统：负责对仓库的运行状态进行监控，并在发现异常情况时进行报警。
4. 数据统计与分析子系统：负责对仓库的数据进行统计和分析，并生成相应的报表和图表。
五、关键技术1. 自动化控制技术：包括自动化存储系统的设计和控制、自动化搬运设备的设计和控制等。
2. 通信技术：采用现代通信技术，实现仓库管理服务器与自动化设备之间的数据传输和控制。
