交通仿真实验(报告样式)
工作报告-交通仿真实验报告
工作报告-交通仿真实验报告标题：交通仿真实验报告一、实验目的本实验的目的是通过交通仿真技术对不同交通流量下的交通运行情况进行模拟分析，了解交通系统的瓶颈和拥堵点，为交通规划和交通管理提供科学依据。
二、实验原理交通仿真是一种基于计算机模拟的方法，通过模拟交通环境、车辆和交通参与者的行为，以及道路基础设施的运行情况，来预测交通运行状态。
本实验利用交通仿真软件，建立虚拟交通网络，模拟不同交通流量条件下的车辆运行情况和交通拥堵状况。
三、实验步骤1. 设定交通网络：根据实际道路网络，利用交通仿真软件搭建道路网络，并设置路段、路口等交通元素。
2. 设置交通流量：根据交通状况和实验需求，设定不同交通流量条件下的车辆出行规模和行为模式。
3. 运行仿真模拟：通过设置好的交通流量条件，运行交通仿真模拟，观察车辆的行驶状态、交通拥堵状况等。
4. 数据分析和结果统计：根据仿真结果，分析交通瓶颈、路段拥堵情况，统计车辆平均速度、通行时间等指标。
四、实验结果根据不同交通流量条件下的仿真结果，得到以下结论：1. 随着交通流量的增加，道路网络的通行能力减小，交通拥堵现象显著增加。
2. 部分路段和路口成为交通瓶颈，导致交通拥堵点集中出现。
3. 车辆平均速度和通行时间与交通流量呈反比关系。
五、实验总结通过交通仿真实验，我们可以实现对交通系统的模拟和分析，了解交通运行状态和瓶颈所在，为交通规划和交通管理提供科学依据。
然而，交通仿真实验还需要综合考虑多个因素，如道路设计、信号控制等，以提高模拟结果的准确性和可靠性。
六、存在问题和改进措施在本实验中，由于部分交通仿真软件的局限性和数据不准确性，导致仿真结果的准确性尚有待提高。
为此，我们应该在选择仿真软件时进行全面评估，并准确获取实际交通数据，以提高实验结果的可靠性。
七、进一步研究展望基于交通仿真技术的研究还可以拓展到更广泛的领域，如城市交通规划、智能交通系统等。
未来的研究可以结合实际交通数据和智能算法，进一步提高交通仿真的准确性和实用性。
交通系统仿真实验报告
道路交通系统仿真实验实验一 VISSIM班级：08交通工程学号：120081501131 姓名：王两全一、实验目的1．掌握用VISSIM绘制简单的路网;2．掌握如何给路网添加基本的路网元素（如：信号灯、路径决策、冲突区域、优先规则、公交站点等）；3．掌握对仿真模型进行指标评价，包括行程时间、延误、排队长度以及相关参数的设置。
二、实验设备1．硬件要求：装有VISSIM的PC机一台；2．系统要求：能在Windows 2000、XP和VISTA环境下运行；三、实验要求在VISSIM中构建一个平面信号控制交叉口模型，不考虑行人和非机动车，具体要求见试卷。
四、实验内容与步骤1．绘制路网（1）根据实验要求导入背景图；（2）按照每车道宽3.5m设置比例尺参数，根据背景图绘制一个T形交叉口（北进口封闭），交叉口宽度：南北：45m、东西99m；（3）初步路网结果图.2．添加路网元素（1）对绘制好的路网标明车道方向；（2）输入车辆数：400辆/车道小时；（3）信号配时；（4）设置行驶路径决策；（5）设置一条跨越交叉口的公交线路并设置两种不同的公交站点：港湾式和路边式；（6）设置冲突区域。
（7）添加路网元素后的结果3．设置仿真评价指标（1）行程时间；创建时间检测，并在“评价->文件”进行行程时间检测设置。
（2）延误；（3）排队长度。
1．信号控制2．冲突区域通过该实验巩固了初步使用VISSIM对一个完整路网的构建，对Vissim 的各个功能有更深刻的了解。
但由于实验过程中可能有一些小细节出错了，导致两种控制方式的评价指标结果都一样，通过多次的调试仍然未找出错误的地方，这是该实验遗憾的地方。
理论上讲，该试验的交叉口可以看成是主干道与次干道的相交（东西为主干道，南北为次干道且），而且该交叉口的流量比较小，粗略判断应该是冲突区域控制会比信号控制更加优越。
同时，此次实验为我们以后自己动手进行交通仿真做了很好的铺垫。
【精品】交通仿真实验报告Transcad
Xx大学交通工程专业本科生课程作业报告交通系统仿真与评价课程作业2报告学号：x姓名：x指导教师：x时间：2020年10月26日xx运输工程学院一、操作目的交通分配是交通需求预测四阶段法的最后一个阶段，其目的是将各种出行方式的OD矩阵按照一定的路径选择原则分配到交通网络中的各条道路上，求出各路段上的流量及相关的交通指标。
一般的交通网络中，每一O-D对之间有很多条路径，如何将O-D量正确、合理地分配到这些路径上是交通分配的核心，正确的交通分配方法应能较好地再现实际交通状态，这种交通状态是出行者路径选择的结果。
本次操作的目的在于应用TransCAD软件，在SiouxFalls市的路网上测试TransCAD软件中所含有的所有交通分配算法，总结及对比各类交通分配算法的结果，并给出对算法的评价，同时对已有交通需求进行等倍数的扩大或缩小，评价高交通需求和低交通需求下各交通分配算法的结果。
二、主要操作步骤（一）路网的建立新建线类型地理文件，路段图层名称“road”，路段节点图层名称为“node”,为路段图层建立3个属性数据字段，分别是reallength、capacity、free flow time, 为节点图层增加一个属性数据字段为index，用于下一步中的O-D矩阵索引转换，保存新建的线类型地理文件。
编辑：以导入的点为底图，描摹路网。
注意事项：画路网时，最好不要一次输入整条道路，应该分段输入路段，即遇到一个交叉口，点一次回车，然后再开始下一条路段的输入，同时注意要按照所给路网节点的顺序画，即要让所画节点的编号（ID）与所给的路网节点标号一致。
检查路网的连通性：查看是否有虚接的线段或不连通的节点，避免将来在进行交通分配时出现错误。
操作如下：设置图层为“road”,选择“Tools→Map Editing→Check Layer Connectivity”此时会弹出“Check Line Layer Connectivity”对话框，在“Threshold”后输入100（或其他数值），注意数值不要输入太大，否则会把一些正常的节点也判断为有连通性问题，若路网连通性没有问题，则会出现如下对话框。

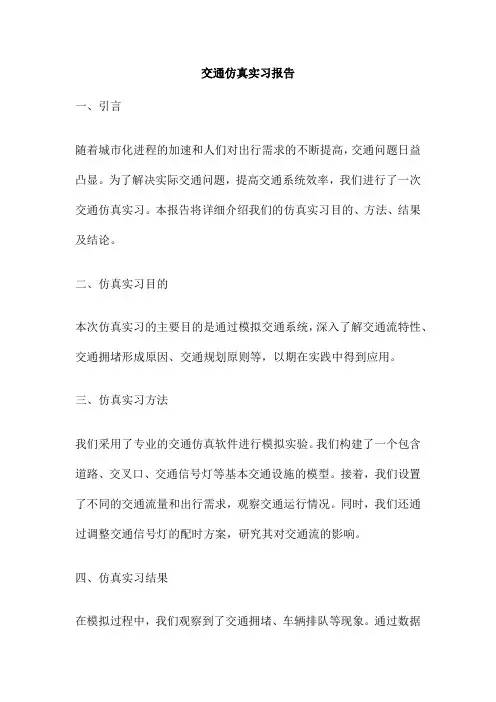

交通仿真实习报告
交通仿真实习报告一、引言随着城市化进程的加速和人们对出行需求的不断提高，交通问题日益凸显。
为了解决实际交通问题，提高交通系统效率，我们进行了一次交通仿真实习。
本报告将详细介绍我们的仿真实习目的、方法、结果及结论。
二、仿真实习目的本次仿真实习的主要目的是通过模拟交通系统，深入了解交通流特性、交通拥堵形成原因、交通规划原则等，以期在实践中得到应用。
三、仿真实习方法我们采用了专业的交通仿真软件进行模拟实验。
我们构建了一个包含道路、交叉口、交通信号灯等基本交通设施的模型。
接着，我们设置了不同的交通流量和出行需求，观察交通运行情况。
同时，我们还通过调整交通信号灯的配时方案，研究其对交通流的影响。
四、仿真实习结果在模拟过程中，我们观察到了交通拥堵、车辆排队等现象。
通过数据分析，我们发现交通拥堵主要发生在道路节点处，如交叉口和交通信号灯处。
我们还发现交通信号灯配时不合理会加剧交通拥堵。
针对这些问题，我们提出了一些可能的解决方案，如优化交通信号灯配时、增加道路通行能力等。
五、结论与展望通过本次仿真实习，我们深入了解了交通系统的运行特性和存在的问题。
针对这些问题，我们提出了一些解决方案，以期在实际应用中得到改善。
然而，这只是初步的探索和研究，我们还需要在未来的学习和实践中不断深化和完善相关知识，为解决实际交通问题提供更有价值的参考。
仿真实习个人实习报告一、引言随着科技的发展和数字化时代的到来，仿真技术已经成为工程设计、生产规划和管理决策等方面的重要工具。
为了更好地掌握仿真技术的应用和实践，我参与了一次为期六周的仿真实习项目。
通过本次实习，我不仅了解了仿真模型的构建过程和基本原理，还深入学习了如何运用仿真技术解决实际问题。
以下是我对本次实习的总结和个人心得。
二、仿真实习概述在本次实习中，我参与的是一个生产流水线的仿真项目。
通过构建仿真模型，模拟生产线的运行过程，预测可能出现的瓶颈和问题，并制定相应的优化方案。
1、仿真模型的构建构建仿真模型是仿真的基础。
交通仿真实验报告.docx
《交通控制与仿真实验》实验报告学校合肥工业大学专业交通工程 11—1 班学号姓名指导老师合肥工业大学交通运输工程学院2013 年 12 月 13 日目录1． VISSIM 简介. ......................... 2．定义路网属性.........................物理路网........................................................准备底图的创建流程..........................................添加路段（ Links ） ...........................................连接器 ......................................................定义交通属性....................................................定义目标车速分布............................................交通构成...................................................交通流量的输入.............................................路线选择与转向..............................................减速与让行......................................................减速区设置.................................................优先权设置.................................................信号控制交叉口设置.............................................信号参数设置................................................信号灯安放及设置............................................公交设置.......................................................公交站点设置................................................公交路线设置................................................ 3．仿真.............................参数设置...................................................仿真 ....................................................... 4．评价.............................行程时间...................................................延误 .......................................................错误 ! 未定义书签。
交通仿真技术(Transcad)实验报告
图 7 对两个数据表进行拼接
11
实验三
实验名称：重力模型用于出行分布预测 实验内容：
实验三的主要内容包括交通分区阻抗分析、阻抗函数类型的选择、阻抗函数 的参数标定以及交通分布预测。 1 、创建质心连杆和交通网络 先创建质心地理文件， 再为为节点图层地理文件添加一个名为 Index （Integer 型）的属性字段。通过 Tools/Map Editing/Connect 菜单项，完成小区质心与现有 路网的连接。打开路段图层的数据表文件，完成质心连接线的属性设置。最后通 过 Networks/Paths 菜单下的 Create 命令完成道路网络的创建。 2 、生成小区间阻抗矩阵及矩阵索引转换 先筛选出质心节点，再生成小区间的最短出行时间矩阵。 但这样生成的阻抗 矩阵对角线上的阻抗值（区内出行阻抗）为 0，不能用于包含区内出行的出行分 布过程，还需要对其进行相应的处理，手动输入小区内部的出行时间阻抗，填充 到矩阵的对角线中。 然而，生成的阻抗矩阵的索引号与交通小区的编号并不一致，不能直接用于 交通分布，因而还需要对其进行转换。 3 、出行分布预测重力模型的标定 校准重力模型包括评估阻抗函数的参数（或者摩擦因子表中的数值） ，以便 使重力模型再运行时，尽可能的使结果与基年出行量、吸引量及基年出行距离分 布接近。重力模型较清楚地表达了空间交流量与交通小区间阻抗的相互关系。 4 、重力模型用于出行分布预测 需要的数据有现状小区间的阻抗矩阵、 未来年的出行产生量吸引量表和刚刚 标定好的阻抗函数值。 先打开包含未来年各小区出行发生量和吸引量数据的数据 表文件，执行 Planning/Trip Distribution/Gravity Application 菜单项命令，输入各 参数，最后即可得到未来年的 OD 分布矩阵。
交通系统仿真实验报告
实验报告2012 年 11 月 10 日课程名称 道路交通系统仿真学生姓名 学 号专业班级 指导教师院系名称 交通运输工程学院实验一随机数生成程序一.实验要求产生1~1000的随机数，个数大约256个。
二.实验环境工具使用Visual C++ 6.0，程序类型Win32 Console Application。
三.实验原理根据公式x[i]=a*x[i-1]mod(m),可根据所需范围值确定a和m的值，本实验中需要1~1000的随机数，因此可以选择a=35,m=1024。
其周期为(m/4)=256,产生256个1~1024之间随机数。
根据需要，我们舍弃大于1000的随机数，原理是我们使用中间变量连接产生的数与我们需要的数组，通过对中间变量的不断循环，当产生大于1000的随机数时，我们继续使中间变量不断循环但不放入数组，从而舍弃这些数字，最终得到我们需要的1~1000的随机数的数组并输出数组中的数，并计数其个数，这样就完成了我们的产生随机数的目的。
四.实验步骤图一随机数程序流程图图二随机数程序运行结果程序开始先给定初始值（1~1000以内奇数），根据给定的公式计算中间值temp，再判断temp的值是否小于1000，把小于1000的temp值赋给数组x[i],循环执行该命令直至x[i]=x[0]，结束程序并输出数组值和数组大小。
数组值随初始值改编而改变，初始值决定数组值的变化。
五．分析总结由图二随机数程序运行结果可以看出，该程序运行结果与我们所给与的数学模型期望达到的效果一致。
程序运行正确，伪随机数的周期为256个，由于去除了大于1000的随机数，故程序结果显示为249，与数学模型的周期一致。
附录#include <stdio.h>void main(void){int i=1,j=0,temp=0;int a=35,m=1024;int x[256];int k;printf("输入到达服务时间随机初始值：");scanf("%d",&x[0]);printf("\n");while(i){ t emp=a*x[i-1]%m;while(temp>1000){temp=a*temp%m;}if(temp!=x[0]){x[i]=temp;printf("%5d",x[i]);i++;}else {j=i-1,i=0;}}printf("\n\nj=%d\n\n",j);}实验二单服务台排队系统仿真一.实验要求单服务台对到达顾客进行服务，顾客单路排队，随机分配顾客的到达时间间隔和服务时间，从而确定顾客的到达时刻和服务开始结束时刻，并计算服务台的空闲时间和顾客的排队等待时间。
交通仿真实验报告
土木工程与力学学院交通运输工程系实验报告课程名称：交通仿真实验实验名称：基于VISSIM的城市交通仿真实验专业：交通工程班级：1002班学号：U201014990姓名：李波指导教师：刘有军实验时间：2013.09 ---- 2013.10实验报告目录实验报告一：无控交叉口冲突区设置与运行效益仿真分析实验报告二：控制方式对十字交叉口运行效益影响的仿真分析实验报告三：信号交叉口全方式交通建模与仿真分析实验报告四：信号协调控制对城市干道交通运行效益的比较分析实验报告五：公交站点设置对交叉口运行效益的影响的仿真分析实验报告六：城市互通式立交交通建模与仿真分析实验报告七：基于VISSIM的城市环形交叉口信号控制研究实验报告成绩实验报告一：无控交叉口冲突区设置与运行效益仿真分析一、实验目的熟悉交通仿真系统VISSIM软件的基本操作,掌握其基本功能的使用.二、实验内容1.认识VISSIM的界面;2.实现基本路段仿真;3.设置行程时间检测器;4.设置路径的连接和决策;5.设置冲突区三、实验步骤1、界面认识：2、（1）更改语言环境—（2）新建文件—（3）编辑基本路段—（4）添加车流量3、（1）设置检测器—（2）运行仿真并输出评价结果4、（1）添加出口匝道—（2）连接匝道—（3）添加路径决策—（4）运行仿真5、（1）添加相交道路—（2）添加车流量—（3）设置冲突域—（4）仿真查看四、实验结果与分析时间; 行程时间; #Veh;车辆类别; 全部;编号: 1; 1;3600; 18.8; 24;可知：检测器起终点的平均行程时间为：18.8;五、实验结论1、检测器设置的地点不同，检测得到的行程时间也不同。
但与仿真速度无关。
2、VISSIM仿真系统的数据录入比较麻烦，输入程序相对复杂。
实验报告二：控制方式对十字交叉口运行效益影响的仿真分析一、实验目的掌握十字信号交叉口处车道组设置、流量输入、交通流路径决策及交通信号控制等仿真操作的方法和技巧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
成绩
土木工程与力学学院交通运输工程系
实验报告
课程名称：交通仿真实验
实验名称：基于VISSIM的城市交通仿真实验
专业：交通运输
班级： 1101
学号： U201115474
姓名：邓维敏
指导教师：刘有军
实验时间： 2014.09 ---- 2014.10
实验报告目录
实验报告一：
无控交叉口冲突区设置与运行效益仿真分析
实验报告二：
控制方式对十字交叉口运行效益影响的仿真分析实验报告三：
信号交叉口全方式交通建模与仿真分析
实验报告四：
信号协调控制对城市干道交通运行效益的比较分析实验报告五：
公交站点设置对交叉口运行效益的影响的仿真分析实验报告六：
城市互通式立交交通建模与仿真分析
实验报告七：
基于VISSIM的城市环形交叉口信号控制研究
实验报告成绩
2.5 交通信号及让行规则设置
一、实验名称
3.2 检测器设置与评价
改变车道长度
删除东进口及西进口所有车道上的车辆为东进口和西进口重新添加车辆
为东进口和西进口添加路径决策
在西进口车道1上设置数据检测器
一、实验名称
非机动车和行人仿真
4.3 创建行人车辆构成
添加行人速度期望分布创建行人车辆构成
4.4 交叉口东进口方向过街行人仿真
为东进口行人和车流交汇添加冲突区为其它进口行人和车流交汇添加冲突区4.5 完成交叉口其它方向过街行人仿真
4.7 交叉口东进口方向非机动车仿真
为东进口非机动车流和与其冲突交通流设置冲突区4.8 完成交叉口其它方向非机动车仿真
5.3城市干道两相邻交叉口道路仿真系统的建立改变“1东出口”路段
1北进口左转连接器设置。
1南进口右转连接器的平滑处理
设置路段流量
设置1号交叉口西进口方向入口路径决策
创建2号交叉口进口车道
创建2号交叉口出口车道
为各方向车道和相应的出口车道添加连接器
添加流量并进行流量分配
创建评价指标
调整信号控制机的偏移
调整偏移前后延误指标对比
一、实验名称
立交桥
二、实验目的
掌握应用交通仿真系统VISSIM进行立交桥仿真的方法。
6.3 设置立交桥主路
设置北进口至南出口路段设置路段颜色
路段属性设置
输入北进口流量及仿真测试设置南进口至北出口路段生成相反方向路段属性设置输入南进口流量及仿真测试设置东进口至西出口路段设置西出口至东出口路段设置由北至西右转匝道
冲突区设置
设置由北至东左转匝道
北进口交通流路径决策设置北进口相关匝道仿真测试
一、实验名称
环形交叉口与三维场景
五、实验目的
掌握环形交叉口的仿真操作的方法和技巧
创建环岛内基本路段
冲突区设置添加三维场景决策
决策终决策终
决策终。
