轨检车波形图培训教程

13轨向波形图例14 Nhomakorabea轨检车检测项目说明及识图
• (3)高低不平顺 • 钢轨顶面垂直于轨道方向偏离钢轨顶面平均位置的偏差。分
左、右高低两种。 • 高低正负:高低向上为正,向下为负;
15
高低波形图例
16
轨检车检测项目说明及识图
培训的目的有三个: 一、充分认识波形资料的重要性。 二、掌握基本的读图方法和读图技能。 三、使用波形资料制订维修计划。
2
•
波形图资料具有直观性,可以直观地反映出各
检测项目超限幅值的大小及病害分布状况。
•
波形图资料可以帮助我们准确定位病害位置,
帮助我们分析病害原因。查找线路晃车源。大家都
知道,我们现在的添乘仪经过不断升级,对点状病
害已经检测的非常准了,但添乘仪受的最大限制就
是速度,速度慢了病害就少部分病害就检查不出来。
而从轨检车波形图上看,如果我们工区没有整治过
的线路,前次和本次轨检车的波形图完全吻合率达 到95%以上,所以轨检车的检测是非常准确的,大家 利用好轨检车资料对线路的提升有很大的帮助。
3
波形图资料可以同时反映线路中某一点的高低、 水平、方向、轨距等几何状态,更能反映出各几何 尺寸偏差对水平加速度和垂直加速度的影响。
• 惯性基准原理(世界上主流技术),我国轨检车的原理都是 基于惯性基准法。
• 什么叫惯性基准:就是当轴箱(车体)上下运动很快时, 即底座振动频率大大高于系统的自振频率,质量块(车体) 不能追随而保持静止的位置。这个静止位置即为质量--弹簧 系统的“惯性基准”。惯性基准法的建立是测量基准线,是 由质量弹簧系统中质量块(车体)的运动轨迹给出的。轨检 车是以车体为质量块。陀螺与车体为基准。
线路轨检车波型分析教案-铁路工务

单个项目出现尖刺,应是信号干扰,不是轨 道病害。
2-5
波形图查看及病害分析
高低出现大超限,垂加应有反应,反 过来垂加出现大超限,高低应有反应。
轨向出现大超限,横加应有反应,反过 来横加出现大超限,轨向应有反应。 水平、三角坑出现大超限,超高应有 反应,此时不应去看高低,因为三角坑由水 平计算而来,而水平由高低计算而来。
⑹三角坑
指2.5m基长的两组水平差,检测轨道的平面性; 顺轨道检测车正向,右拐曲线曲率为正,左拐曲线 负;曲率是针对曲线来说的,如果在直线段看到曲率那 么就说明该直线段存在碎弯、小方向或轨距变化率不好。
⑺曲率:
2-3轨道检测车各检测项目定义
⑻曲率 变化率:
指曲率测量值的差值与基长(18m)的比值;
曲率变化率
水 平
轨距变化率
四、应用波形图分析病害实例
1
现场复核病害方法
2
区间正线病害复核
3
道岔区病害复核
点复核法
3
参照复核法
1
直接复核法
根据轨道状态波形图和二三级扣分里程直接在现场复 核。是较为常见的一种方法,适用于现场病害明显、超 限项目单一的偏差,工区可以直接参照里程消灭病害。 但是要注意轨检车检测的里程与实际里程存在误差,具 体的误差值要通过对比波形图上的ALD(地面标志物) 才能准确定位。
件。4型轨检车看图软件有一个缺陷就是你所查看
的项目不全,只有8个项目,另有3个项目无法显 示。但是这8个项目对我们的生产就已经有很大的 帮助了。
2-1
看图软件的使用
线路技术科已经通过段内部办公网将该软件发送给 了各个车间,请各车间自行下载,下载流程如下。
软件下载
1. 单 击 此 处 点 “ 下 载”选择保存路径
轨道专业的知识点总结

轨道专业的知识点总结一、轨道基础知识1. 轨道的定义和分类轨道是地面上的一条线或者是一个曲线,通常用于列车、有轨电车、地铁等轨道车辆的行驶。
根据用途和类型的不同,轨道可以分为铁路轨道、有轨电车轨道、地铁轨道等。
2. 轨道的结构轨道通常由铁轨、轨枕、道岔、轨道连接部分组成。
铁轨是轨道的主体部分,用于承受列车轮轴的荷载和传输列车的重量。
轨枕用于支撑铁轨,均匀分布列车的重量。
道岔用于连接不同轨道或者进行列车的转换。
3. 轨道的几何要求轨道的几何要求包括轨道的水平和垂直几何要求,以确保列车能够在轨道上平稳行驶。
水平几何要求涉及轨道的水平曲率和轨道的中心线偏差等。
垂直几何要求涉及轨道的高低点以及坡度等。
4. 轨道的轨距和轨道标准轨距是指轨道两条轨道之间心的水平距离,其标准值根据国家标准的不同而不同。
轨道标准是指轨道的设计和建造标准,包括铁轨的材质和规格、轨枕的材质和规格、道岔的设计和使用标准等。
5. 轨道的维护和检修轨道的维护和检修是保证轨道长期安全运行的关键环节。
包括轨道的检查、铁轨的磨整、轨枕的更换等工作。
同时,在轨道上的维修作业需要注意安全防护和交通管制。
二、轨道技术知识1. 轨道排列方式轨道的排列方式包括单线排列、双线排列、多线排列等。
不同的排列方式适用于不同的运输需求和场景。
2. 轨道车辆的技术要求轨道车辆的技术要求包括车辆的自重、车辆的载荷、车辆的速度等。
车辆的技术要求直接影响到轨道的设计和使用。
3. 轨道的车辆动力系统轨道车辆的动力系统包括内燃动力系统和电力动力系统。
内燃动力系统通常用于铁路运输,而电力动力系统通常用于有轨电车和地铁等城市轨道交通。
4. 轨道车辆的牵引系统牵引系统分为机械传动方式和电子牵引方式,不同的牵引方式适用于不同的车辆和运输需求。
5. 轨道信号系统轨道信号系统是保证列车安全运行的重要组成部分。
包括信号灯、道岔信号、列车位置检测系统等。
6. 轨道车辆的辅助系统轨道车辆的辅助系统包括空调系统、通风系统、防火系统等,这些系统保证了列车在运行过程中的乘客舒适和安全。
安检轨道交通消防知识

② 巡查内容。
(1)用火、用电有无违章情况。 (2) 疏散通道、安全出口是否畅通;安全疏散标 志、应急照明是否完好。 (3)消防设施和器材、消防安全标志完好情况; (4)常闭式防火门是否处于关闭状态,防火卷帘 下是否堆放物品影响使用。 (5)消防安全重点部位的人员在岗情况。 (6)其它消防安全情况。
全的一条重要措施,也是控制重大火灾,减少火灾损失,维护社
会秩序的一个重要手段。
B. 防火巡查和检查的要求
检查前,确定检查人员,检查部位、检查内容;
检查后,检查人员,被检查部门负责人应在检查记录上签字。
检查过程中应及时处理火灾隐患, 若无法当场处置,应立即报告。
①巡查频次。每日巡查。
② 巡查内容。以车站、机房、配电房等消防重点部位为主。
铁路安检
09 10
轨道交通消防常识
1、火灾与轨道交通火灾 2、燃烧的基本知识 3、火灾预防与扑救
知识目标: 1.了解火灾和燃烧基本知识。 2.掌握常见灭火器的性能及灭火原理。 能力目标: 1.掌握火灾的预防与扑救的方法。 2.掌握常见灭火器的使用方法。
消防
灭火和防火。 贯彻执行“预防为主、防消结合”的方针。
2、轨道交通火灾的特点
(1)空间小、人员密度和流量大
(2)用电设施、设备繁多
(3)动态火灾隐患多
(4)火情探测和扑救困难
(5)氧含量急剧下降
(6)产生有毒烟气、排烟排热效果差
(7)人员疏散困难
第2节 燃烧的基本知识
1.燃烧的本质 燃烧是一种放热发光的化学反应,通常伴有火焰、发光和发烟 现象,具有发光、放热、生成新物质三个特征。 2.燃烧的三要素 燃烧的三要素是指可燃物、助燃物、着火源。 可燃物:指能与空气中的氧或其他氧化剂起燃烧反应的物质,如 木材、纸张、布料等。可燃物中有一些物品,遇到明火特别容易 燃烧,称为易燃物品,常见的有汽油、酒精、液化石油气等. 助燃物 :能帮助和支持可燃物质燃烧的物质,即能与可燃物发生 氧化反应的物质,如空气、氧气. 着火源:指供给可燃物与助燃剂发生燃烧反应能量的来源.
动检名词解释

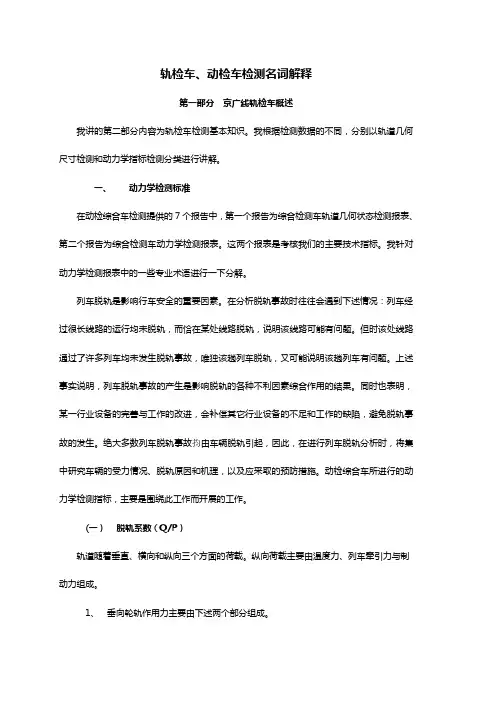

轨检车、动检车检测名词解释第一部分京广线轨检车概述我讲的第二部分内容为轨检车检测基本知识。
