堆石体及护岸填筑施工方案
堆石体与护岸填筑施工组织方案

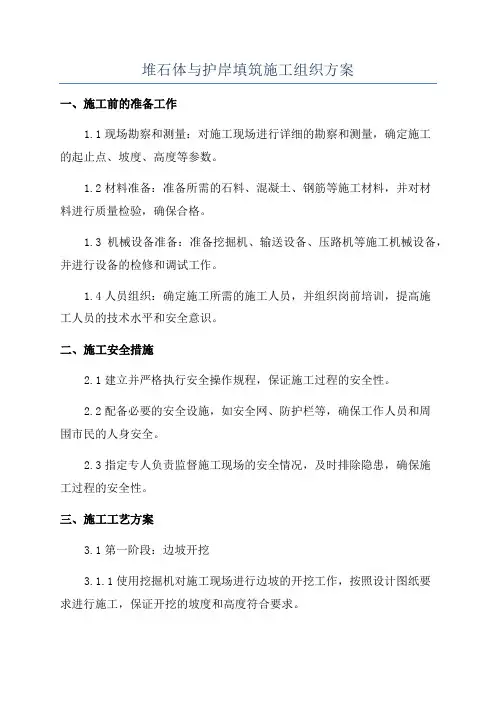

堆石体与护岸填筑施工组织方案一、施工前的准备工作1.1现场勘察和测量：对施工现场进行详细的勘察和测量，确定施工的起止点、坡度、高度等参数。
1.2材料准备：准备所需的石料、混凝土、钢筋等施工材料，并对材料进行质量检验，确保合格。
1.3机械设备准备：准备挖掘机、输送设备、压路机等施工机械设备，并进行设备的检修和调试工作。
1.4人员组织：确定施工所需的施工人员，并组织岗前培训，提高施工人员的技术水平和安全意识。
二、施工安全措施2.1建立并严格执行安全操作规程，保证施工过程的安全性。
2.2配备必要的安全设施，如安全网、防护栏等，确保工作人员和周围市民的人身安全。
2.3指定专人负责监督施工现场的安全情况，及时排除隐患，确保施工过程的安全性。
三、施工工艺方案3.1第一阶段：边坡开挖3.1.1使用挖掘机对施工现场进行边坡的开挖工作，按照设计图纸要求进行施工，保证开挖的坡度和高度符合要求。
3.1.2在开挖过程中，要对边坡进行稳定处理，如设置临时支撑结构或采用喷射混凝土进行支护。
3.1.3开挖完成后，对边坡进行清理，确保施工面整洁，并对开挖的土方进行堆放或运输。
3.2第二阶段：填筑石料3.2.1对边坡填筑石料时，先铺设过渡层，再逐步填筑细石混凝土。
3.2.2填筑时要注意压实，使用振动锤等设备进行压实，确保填筑层的稳定性和均匀性。
3.2.3填筑完成后，对填筑层进行检查，确保填筑层的高度和坡度符合要求。
3.3第三阶段：护岸填筑3.3.1在填筑石料完成后，对填筑边坡进行喷射混凝土护岸的施工。
3.3.2先对喷射混凝土进行配制和搅拌，保证混凝土的质量和流动性。
3.3.3使用喷射机对填筑边坡进行护岸的浇筑，喷射混凝土的厚度和强度应符合设计要求。
3.3.4喷射完成后，对混凝土护岸进行养护，保证混凝土的强度和耐久性。
四、施工进度控制4.1制定施工进度计划，根据工期和施工条件确定具体的施工步骤和工序。
4.2设置施工检查点，定期检查施工进展情况，确保施工按计划进行。
堆石体及护岸填筑施工方案2
目录一、工程概况..........................2二、测量控制...........................3三、土石方工程挖.......................4四、施工准备...........................5五、主要施工方法.......................9六、施工部署...........................12七、主要施工重点及质量控制要点 (16)八、质量目标及保证措施................. 、、.................... 、16九、工期保证措施 (19)十、施工现场安全措施…18十^一、工程验收标准……21十二、雨季、汛期施工措施21十三、涉及文物迁建及保护22十四、主要工程一览表 (23)十五、护岸填筑机械设备及人员配置表 (23)K1+450〜K1+857段堆石体及护岸填筑施工方案一、工程概况:1、重庆市巴南区长江防洪护岸综合整治工程就是重庆市巴南区的重点建设项目,就是为提高城市防洪标准,兼顾水土流失治理保护、改变城市交通条件及改善库区水资源生态环境及河道岸坡整治的综合性工程。
就是重庆市主城区两江防洪护岸工程的重要组成部分。
2、拟建堤防位于长江右岸,地处重庆主城区核心区,更就是巴南区主要工业与居民集中所在地,交通现状良好,该工程以城市防洪与城市道路建设为主,兼有岸坡整治,控制水土流失,治理沿江脏乱差,保护生态环境,绿化、美化城市与促进巴南区社会与经济发展等功能的综合整治工程。
本次实施的融汇段位于重庆市巴南区长江河段南岸,其西接外河坪段,其东接李家沱段,其南与正处于大力开发的融汇半岛紧紧相连,全长 1 、857 公里，目前实施段就是K1+450〜K1+857、2,长407、2米。
3、本段长江防洪护岸综合整治工程采用路堤结合、靠江一侧分级放坡的形式。
而堆石体护岸就是本段路堤施工重要方式,根据设计图,主要工程量有土石方清挖约3、 1 万m3, 堆石体填筑约4、55 万m3, 石渣填筑约29 、57万m3,碎石过度层填筑约0、38万m3,卵石护面约0、72万m3,抛石护脚约0、 4 万m3 与其她护面及绿化工程。
堆石施工方案

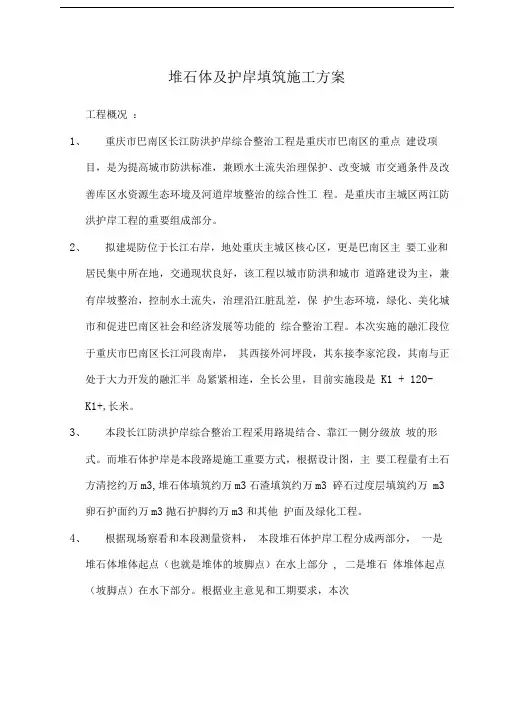

堆石体及护岸填筑施工方案工程概况：1、重庆市巴南区长江防洪护岸综合整治工程是重庆市巴南区的重点建设项目，是为提高城市防洪标准，兼顾水土流失治理保护、改变城市交通条件及改善库区水资源生态环境及河道岸坡整治的综合性工程。
是重庆市主城区两江防洪护岸工程的重要组成部分。
2、拟建堤防位于长江右岸，地处重庆主城区核心区，更是巴南区主要工业和居民集中所在地，交通现状良好，该工程以城市防洪和城市道路建设为主，兼有岸坡整治，控制水土流失，治理沿江脏乱差，保护生态环境，绿化、美化城市和促进巴南区社会和经济发展等功能的综合整治工程。
本次实施的融汇段位于重庆市巴南区长江河段南岸，其西接外河坪段，其东接李家沱段，其南与正处于大力开发的融汇半岛紧紧相连，全长公里，目前实施段是K1 + 120-K1+,长米。
3、本段长江防洪护岸综合整治工程采用路堤结合、靠江一侧分级放坡的形式。
而堆石体护岸是本段路堤施工重要方式，根据设计图，主要工程量有土石方清挖约万m3,堆石体填筑约万m3石渣填筑约万m3 碎石过度层填筑约万m3卵石护面约万m3抛石护脚约万m3和其他护面及绿化工程。
4、根据现场察看和本段测量资料，本段堆石体护岸工程分成两部分，一是堆石体堆体起点（也就是堆体的坡脚点）在水上部分, 二是堆石体堆体起点（坡脚点）在水下部分。
根据业主意见和工期要求，本次实施的是堆石体坡脚点在水上部分。
5、根据现场测量和实地勘察，堆体坡脚点位于水上部分的是K1 + 12A K1+段，此段地形复杂，地形起伏高差大，其中内有采沙场和碎石厂，三条自然冲沟横穿本区段，堆石体场内主要集中以粉砂和粉砂夹淤泥层，淤泥分布于自然冲沟周边，深度达4~10米。
兼有一条①=800mm亏水管网纵向贯穿此区域内，在K1+78（~ K1+段，还有一条①=1300mm亏水管纵向横穿堆石体及护岸填筑区域。
二、测量控制（1）、施工控制网测量根据业主提供的等级控制网建立施工控制网，控制网布设距离施工区域较近，且无视线障碍，测量控制点用砼浇筑固定，中间插入铁钉或钢筋加刻画十字丝标记。
堆石体及护岸填筑施工方案2要点说课讲解

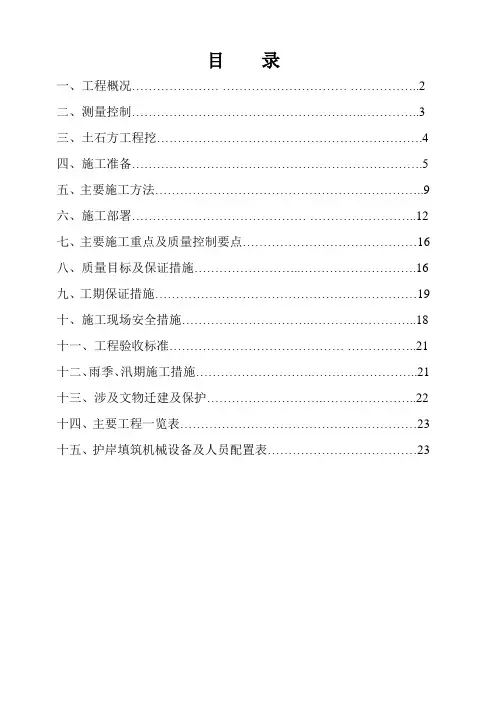

目录一、工程概况 (2)二、测量控制 (3)三、土石方工程挖 (4)四、施工准备 (5)五、主要施工方法 (9)六、施工部署 (12)七、主要施工重点及质量控制要点 (16)八、质量目标及保证措施 (16)九、工期保证措施 (19)十、施工现场安全措施 (18)十一、工程验收标准 (21)十二、雨季、汛期施工措施 (21)十三、涉及文物迁建及保护 (22)十四、主要工程一览表 (23)十五、护岸填筑机械设备及人员配置表 (23)K1+450～K1+857段堆石体及护岸填筑施工方案一、工程概况：1.重庆市巴南区长江防洪护岸综合整治工程是重庆市巴南区的重点建设项目，是为提高城市防洪标准，兼顾水土流失治理保护、改变城市交通条件及改善库区水资源生态环境及河道岸坡整治的综合性工程。
是重庆市主城区两江防洪护岸工程的重要组成部分。
2.拟建堤防位于长江右岸，地处重庆主城区核心区，更是巴南区主要工业和居民集中所在地，交通现状良好，该工程以城市防洪和城市道路建设为主，兼有岸坡整治，控制水土流失，治理沿江脏乱差，保护生态环境，绿化、美化城市和促进巴南区社会和经济发展等功能的综合整治工程。
本次实施的融汇段位于重庆市巴南区长江河段南岸，其西接外河坪段，其东接李家沱段，其南与正处于大力开发的融汇半岛紧紧相连，全长1.857公里，目前实施段是K1+450～K1+857.2，长407.2米。
3.本段长江防洪护岸综合整治工程采用路堤结合、靠江一侧分级放坡的形式。
而堆石体护岸是本段路堤施工重要方式，根据设计图，主要工程量有土石方清挖约3.1万m3,堆石体填筑约4.55万m3，石渣填筑约29.57万m3，碎石过度层填筑约0.38万m3，卵石护面约0.72万m3，抛石护脚约0.4万m3和其他护面及绿化工程。
4.根据现场察看和本段测量资料，本段堆石体护岸工程分成两部分，一是堆石体堆体起点（也就是堆体的坡脚点）在水上部分,二是堆石体堆体起点（坡脚点）在水下部分。
堆石体及护岸填筑施工方案2

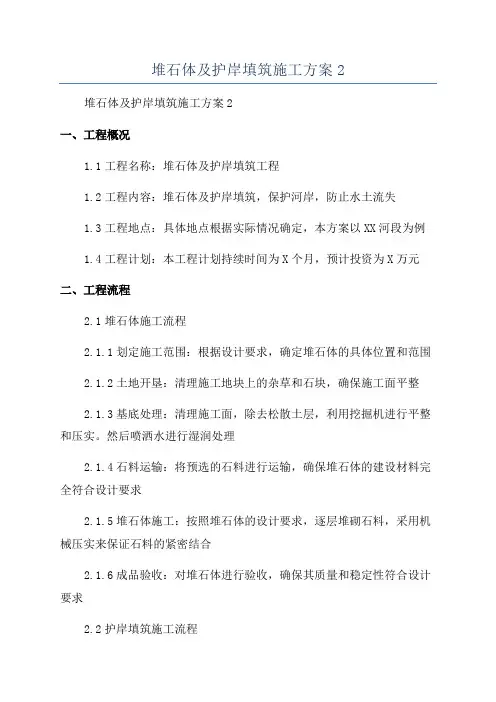

堆石体及护岸填筑施工方案2堆石体及护岸填筑施工方案2一、工程概况1.1工程名称：堆石体及护岸填筑工程1.2工程内容：堆石体及护岸填筑，保护河岸，防止水土流失1.3工程地点：具体地点根据实际情况确定，本方案以XX河段为例1.4工程计划：本工程计划持续时间为X个月，预计投资为X万元二、工程流程2.1堆石体施工流程2.1.1划定施工范围：根据设计要求，确定堆石体的具体位置和范围2.1.2土地开垦：清理施工地块上的杂草和石块，确保施工面平整2.1.3基底处理：清理施工面，除去松散土层，利用挖掘机进行平整和压实。
然后喷洒水进行湿润处理2.1.4石料运输：将预选的石料进行运输，确保堆石体的建设材料完全符合设计要求2.1.5堆石体施工：按照堆石体的设计要求，逐层堆砌石料，采用机械压实来保证石料的紧密结合2.1.6成品验收：对堆石体进行验收，确保其质量和稳定性符合设计要求2.2护岸填筑施工流程2.2.1测量勘察：根据设计要求，对施工地点进行勘察并测量出具体的尺寸和高程2.2.2土地开垦：清理施工地块上的杂草和石块，确保施工面平整2.2.3土方开挖：根据设计要求，挖掘机进行土方开挖，并运输到指定地点2.2.4打桩工程：根据设计要求，使用打桩机进行护岸打桩，保证护岸的垂直度和稳定性2.2.5填料运输：将合适的填料运输到施工现场，确保填料的质量和数量满足设计要求2.2.6填筑施工：按照设计要求，对护岸进行填筑，采用机械进行压实，确保填筑的稳定性和密实度2.2.7护岸平整：使用铲车和平地机进行护岸的平整，确保施工完成后护岸的表面平整2.2.8成品验收：对护岸进行验收，确保其质量和稳定性符合设计要求三、施工方案优劣势分析3.1优势：本方案通过合理的流程安排和施工技术，能够确保堆石体和护岸填筑的质量和稳定性，在保护河岸和防止水土流失方面具有明显的效果。
同时，本方案注重施工过程中的环保要求，减少污染和资源浪费的产生。
3.2劣势：本方案需要大规模的机械设备和人力投入，对施工现场和周边环境有一定的影响，同时施工过程中可能会遇到一些技术难题，需要根据实际情况进行调整和解决。
堆石施工方案
c、220v线路架设100m。
实验程序
a 堆石区实验。
c石渣料区实验。
d反渗层区实验。
碾压实验仪器设备
500kg台秤一台
烘箱一个
环刀及钢圈（全套）
天平一架
水表2支
圆孔筛一套
塑料布（宽3m）100m，及其它常用工具。
碾压实验机械设备表
16t自行式振动碾一台
16t冲击式碾压机一台
手扶振动碾 一台
推土机一台
（3）、接通自来水源，建立冲洗场地。
4、石料的运输及准备
用自卸汽车将事先联系好的块石料运至施工现场，倾倒在料场内，采用炮机将粒径大于0.7米的块石破碎成粒径小于0.7m的块石及碎石，满足堆石料的粒径要求，用自来水或长江水冲洗干净石料，再用铲车铲运入场，运距较远时一般大于200米采用挖机上料自卸汽车运输到填筑场地卸料。
4、根据现场察看和本段测量资料，本段堆石体护岸工程分成两部分，一是堆石体堆体起点（也就是堆体的坡脚点）在水上部分,二是堆石体堆体起点（坡脚点）在水下部分。根据业主意见和工期要求，本次实施的是堆石体坡脚点在水上部分。
5、根据现场测量和实地勘察，堆体坡脚点位于水上部分的是K1+120～K1+857.2段，此段地形复杂，地形起伏高差大，其中内有采沙场和碎石厂，三条自然冲沟横穿本区段，堆石体场内主要集中以粉砂和粉砂夹淤泥层，淤泥分布于自然冲沟周边，深度达4～10米。兼有一条Ф=800mm污水管网纵向贯穿此区域内，在K1+780～K1+857.2段，还有一条Ф=1300mm污水管纵向横穿堆石体及护岸填筑区域。
堆石施工方案

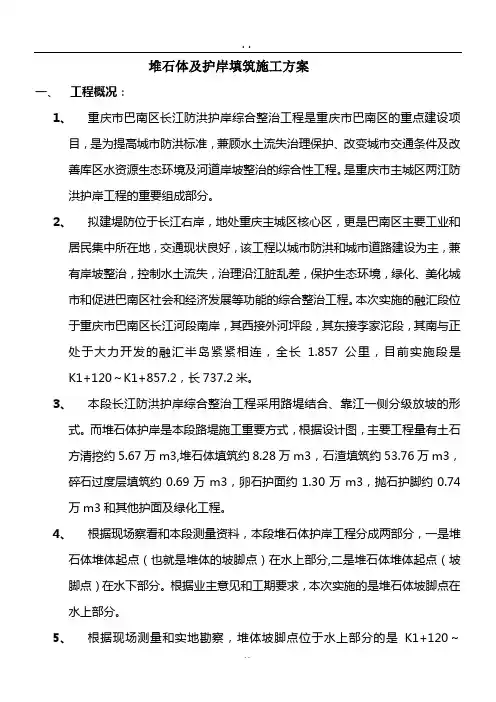

堆石施工方案堆石体及护岸填筑施工方案一、工程概况：1、重庆市巴南区长江防洪护岸综合整治工程是重庆市巴南区的重点建设项目，是为提高城市防洪标准，兼顾水土流失治理保护、改变城市交通条件及改进库区水资源生态环境及河道岸坡整治的综合性工程。
是重庆市主城区两江防洪护岸工程的重要组成部分。
2、拟建堤防位于长江右岸，地处重庆主城区核心区，更是巴南区主要工业和居民集中所在地，交通现状良好，该工程以城市防洪和城市道路建设为主，兼有岸坡整治，控制水土流失，治理沿江脏乱差，保护生态环境，绿化、美化城市和促进巴南区社会和经济发展等功能的综合整治工程。
本次实施的融汇段位于重庆市巴南区长江河段南岸，其西接外河坪段，其东接李家沱段，其南与正处于大力开发的融汇半岛紧紧相连，全长1.857公里，当前实施段是K1+120～K1+857.2，长737.2米。
3、本段长江防洪护岸综合整治工程采用路堤结合、靠江一侧分级放坡的形式。
而堆石体护岸是本段路堤施工重要方式，根据设计图，主要工程量有土石方清挖约 5.67万m3,堆石体填筑约8.28万m3，石渣填筑约53.76万m3，碎石过度层填筑约0.69万m3，卵石护面约1.30万m3，抛石护脚约0.74万m3和其它护面及绿化工程。
4、根据现场察看和本段测量资料，本段堆石体护岸工程分成两部分，一是堆石体堆体起点（也就是堆体的坡脚点）在水上部分,二是堆石体堆体起点（坡脚点）在水下部分。
根据业主意见和工期要求，本次实施的是堆石体坡脚点在水上部分。
5、根据现场测量和实地勘察，堆体坡脚点位于水上部分的是K1+120～K1+857.2段，此段地形复杂，地形起伏高差大，其中内有采沙场和碎石厂，三条自然冲沟横穿本区段，堆石体场内主要集中以粉砂和粉砂夹淤泥层，淤泥分布于自然冲沟周边，深度达4～10米。
兼有一条Ф=800mm污水管网纵向贯穿此区域内，在K1+780～K1+857.2段，还有一条Ф=1300mm污水管纵向横穿堆石体及护岸填筑区域。
堆石体及护岸填筑施工方案
堆石体及护岸填筑施工方案一、项目概述本施工方案是为了解决河道岸线的稳定问题而设计的，主要包括：堆石体建设和护岸填筑。
堆石体用于加固河道岸线，护岸填筑则用于保护河道岸线免受水流冲刷和侵蚀。
二、施工组织2.1施工人员本项目需要包括项目经理、工程师、技术员、机械操作工、石料搬运工等人员。
2.2施工设备和材料本项目主要需要使用挖掘机、石料运输车、压路机等设备，并使用石头、河沙、水泥等材料。
2.3安全措施为确保施工过程中的安全，必须制定详细的安全操作规程，并配备必要的防护设施，如安全帽、安全绳等。
同时，对施工现场进行围挡隔离，并设置警示标志，确保行人和车辆的安全通行。
三、施工工艺和步骤3.1堆石体建设3.1.1清理施工区首先，清理施工区域，确保施工现场的整洁安全。
清理过程主要包括清除杂草、垃圾和易燃易爆物品等。
3.1.2建设石料围堆在河道岸线上按照设计要求建设石料围堆，围堆的高度和宽度根据实际情况确定。
围堆的石料应选用硬度大、耐磨损的石材，同时要确保石料之间的结合牢固。
3.1.3压实填充堆石体建设完成后，使用挖掘机将石料围堆内的土壤挖掉，然后将压路机用于压实填充物，确保填充物的紧密度。
3.2护岸填筑3.2.1清理施工区同样，首先需要清理施工区域，确保施工现场的整洁安全。
3.2.2建设填筑体根据设计要求，将石料和河沙按照一定比例混合，并使用挖掘机将混合料填充到河道岸线上，形成坝体，其中坝体的高度和宽度根据实际情况确定。
3.2.3压实填充待填筑体完成后，使用压路机对填筑体进行压实，确保填筑体的牢固性和稳定性。
四、施工时间和进度计划根据项目的要求和实际情况，施工时间可根据情况来定。
一般情况下，每天工作8小时，预计每天施工量为500立方米。
具体进度计划如下：第一天：清理施工区域、建设石料围堆；第二天：压实填充、开始建设填筑体；第三至七天：持续建设填筑体，并不断压实；第八天：完成填筑体、进行最后的压实；第九天：施工验收和清理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、工程概况:
1、重庆市巴南区长江防洪护岸综合整治工程就是重庆市巴南区得重点建设项目,就是为提高城市防洪标准,兼顾水土流失治理保护、改变城市交通条件及改善库区水资源生态环境及河道岸坡整治得综合性工程。就是重庆市主城区两江防洪护岸工程得重要组成部分。
2、拟建堤防位于长江右岸,地处重庆主城区核心区,更就是巴南区主要工业与居民集中所在地,交通现状良好,该工程以城市防洪与城市道路建设为主,兼有岸坡整治,控制水土流失,治理沿江脏乱差,保护生态环境,绿化、美化城市与促进巴南区社会与经济发展等功能得综合整治工程。本次实施得融汇段位于重庆市巴南区长江河段南岸,其西接外河坪段,其东接李家沱段,其南与正处于大力开发得融汇半岛紧紧相连,全长1、857公里,目前实施段就是K1+120～K1+857、2,长737、2堆石体坡脚及10米抛填块石得坡脚开挖线,填筑区域放大0、5m,并做好标记,测量开挖线根据土质情况及开挖深度考虑放坡坡度。开挖过程中测量控制坡脚得开挖轮廓线及堆坡基线高程,使其坡脚轮廓线达到设计高程。平面误差为± 50mm,高程误差为± 30mm,护岸轴线点误差为±30mm。高程负值不得连续出现,并不得超过总测点得30％。
(3)竣工测量
当堆石体坡脚及抛填坡脚达到设计高程后,及时通知业主及监理检查验收,进行竣工测量。竣工测量方格网坐标要与原始地貌方格网坐标布置在同一桩号上,并做好记录,为以后决算提供依据。
三、土石方工程
1、清理场地
在施工场地区域内清除树木、杂草、垃圾、废渣、松散堆积物,用自卸汽车装运上车,运到业主制定得渣场倾倒。
4、根据现场察瞧与本段测量资料,本段堆石体护岸工程分成两部分,一就是堆石体堆体起点(也就就是堆体得坡脚点)在水上部分,二就是堆石体堆体起点(坡脚点)在水下部分。根据业主意见与工期要求,本次实施得就是堆石体坡脚点在水上部分。
5、根据现场测量与实地勘察,堆体坡脚点位于水上部分得就是K1+120～K1+857、2段,此段地形复杂,地形起伏高差大,其中内有采沙场与碎石厂,三条自然冲沟横穿本区段,堆石体场内主要集中以粉砂与粉砂夹淤泥层,淤泥分布于自然冲沟周边,深度达4～10米。兼有一条Ф=800mm污水管网纵向贯穿此区域内,在K1+780～K1+857、2段,还有一条Ф=1300mm污水管纵向横穿堆石体及护岸填筑区域。
(3)清除淤泥及粉砂区域基线底高程如果低于长江面标高时,用挖掘先将粉砂进行开挖区域围堰处理,随时准备2两台抽水机进行出水,保证开挖区域不进水。
3、堆石料场地得建立
(1)、在施工场地附近,交通比较方便得地方,近期不影响施工得条件下选择一块面积大约5000平方得场地作为石料得堆码场地。
(2)、在选好得场地内用挖掘机清除其表土、垃圾、树根及表层粉砂性土层。平整场地,周边砖砌挡水墙高0、5米。
2、淤泥及粉砂开挖
(1)开挖区域采取逐段开挖,流水作业,当一段开挖后方才进行第二段得开挖,每段开挖长度控制在100～300米,周边设截水沟,将水排至开挖区域之外。
(2)用挖掘机(D155日本小松)进行清除淤泥及粉砂,如果堆石体及护岸基础粉砂层较薄时,清除厚度应保证填筑堆石体厚度不小于2、0m。浅层粉砂用挖掘机直接挖运上车,由自卸汽车运到业主指定得地点进行倾倒,如果堆石体及护岸基础粉砂层较厚时,清除厚度为2～3m,再采取人工加密或表面振动压密等措施进行处理,使其基础粉砂层相对密度不小于0、7,如经过加密措施处理后仍不能达到设计要求得,及时上报建设、设计、监理等单位汇同处理。粉砂层较厚时,挖掘机不能直接作业挖运粉砂上车,需将粉砂挖出深坑后才能装运上车。如果堆石体及护岸填筑基础就是淤泥层时,并且淤泥层相对较薄时,一般就是小于3m,先清除淤泥,后填筑。若大于3m,应先进行抛石挤淤后再进行填筑。清除粉砂层到填筑基线时,预留0、5m厚采用人工清出。在有自然冲沟或有水来源得开挖区域先解决其排水,使其排除开挖区域后再进行开挖。
5、石料准备
堆石体要求采用块石,块石要求石质坚硬,遇水不易破碎或水解,石头强度等级≥35MPa,软化系数Kd≥0、8。密度不小于2、65t/m3。不允许使用薄片、条状、尖角等形状得块石。风化石、泥岩等亦不得用作填筑石料。堆石料粒径、重量要求:最大粒径为60～70cm,中值粒径为20～40cm,小于1cm含量不超过5%。石渣料要求级配良好,岩性应为灰岩、砂岩,碾压后得干密度不小于 1、90t/m3,渗透系数不小于 1、0×10-4cm/s,最大粒径不超过20cm粒径小于5mm颗粒含量不大于 20％,粒径小于0、075mm得颗粒含不大于 5％。填筑时应分层碾压,相对密度不应低于 0、75。
(3)、接通自来水源,建立冲洗场地。
4、石料得运输及准备
用自卸汽车将事先联系好得块石料运至施工现场,倾倒在料场内,采用炮机将粒径大于0、7米得块石破碎成粒径小于0、7m得块石及碎石,满足堆石料得粒径要求,用自来水或长江水冲洗干净石料,再用铲车铲运入场,运距较远时一般大于200米采用挖机上料自卸汽车运输到填筑场地卸料。
3、本段长江防洪护岸综合整治工程采用路堤结合、靠江一侧分级放坡得形式。而堆石体护岸就是本段路堤施工重要方式,根据设计图,主要工程量有土石方清挖约5、67万m3,堆石体填筑约8、28万m3,石渣填筑约53、76万m3,碎石过度层填筑约0、69万m3,卵石护面约1、30万m3,抛石护脚约0、74万m3与其她护面及绿化工程。
二、测量控制
(1)、施工控制网测量
根据业主提供得等级控制网建立施工控制网,控制网布设距离施工区域较近,且无视线障碍,测量控制点用砼浇筑固定,中间插入铁钉或钢筋加刻画十字丝标记。控制网点平面及高程闭合,闭合差满足规范要求。
(2)、地貌复测
经业主同意与我方施工经验,采用10m×10m方格网测量该段得原始地貌,方格网网点布置按照横向垂直滨江道路中线线,纵向平行于道路中线得原则,计算出每个方格网得绝对坐标,利用测量控制点网点,放出方格网点坐标得实际位置,测量出网格点得实际高程。记录高程,做好外业观测记录。与根业主完成草签手续。据测量外业资料整理,能及时地做出断面电子文档及方格网地貌图。
