热工仪表检修

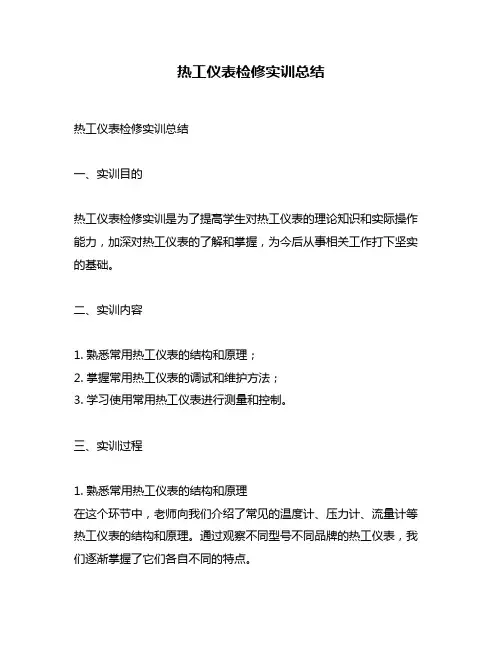

热工仪表检修实训总结
热工仪表检修实训总结热工仪表检修实训总结一、实训目的热工仪表检修实训是为了提高学生对热工仪表的理论知识和实际操作能力，加深对热工仪表的了解和掌握，为今后从事相关工作打下坚实的基础。
二、实训内容1. 熟悉常用热工仪表的结构和原理；2. 掌握常用热工仪表的调试和维护方法；3. 学习使用常用热工仪表进行测量和控制。
三、实训过程1. 熟悉常用热工仪表的结构和原理在这个环节中，老师向我们介绍了常见的温度计、压力计、流量计等热工仪表的结构和原理。
通过观察不同型号不同品牌的热工仪表，我们逐渐掌握了它们各自不同的特点。
2. 掌握常用热工仪表的调试和维护方法在这个环节中，老师向我们详细介绍了常见故障及其排除方法。
通过模拟故障现场，我们学习了如何正确地使用仪器设备进行故障排除。
同时，老师还向我们介绍了热工仪表的日常维护方法，以及如何正确使用、保养和存放热工仪表。
3. 学习使用常用热工仪表进行测量和控制在这个环节中，老师向我们介绍了如何使用温度计、压力计、流量计等常见的热工仪表进行测量和控制。
我们通过实际操作，逐渐掌握了这些热工仪表的使用方法，并学会了如何根据测量结果进行判断和调整。
四、实训收获通过这次热工仪表检修实训，我深刻认识到了热工仪表在现代化生产过程中的重要性。
同时，我也学会了如何正确地使用和维护热工仪表，并且能够根据测量结果进行判断和调整。
这次实训不仅提高了我的技能水平，也为我今后从事相关工作打下了坚实的基础。
五、总结通过这次实训，我深刻认识到理论与实践相结合的重要性。
只有在实际操作中才能真正理解理论知识的应用价值。
同时，我也认识到了热工仪表在现代化生产过程中的重要性，只有掌握了热工仪表的使用和维护方法，才能更好地保障生产过程的稳定运行。

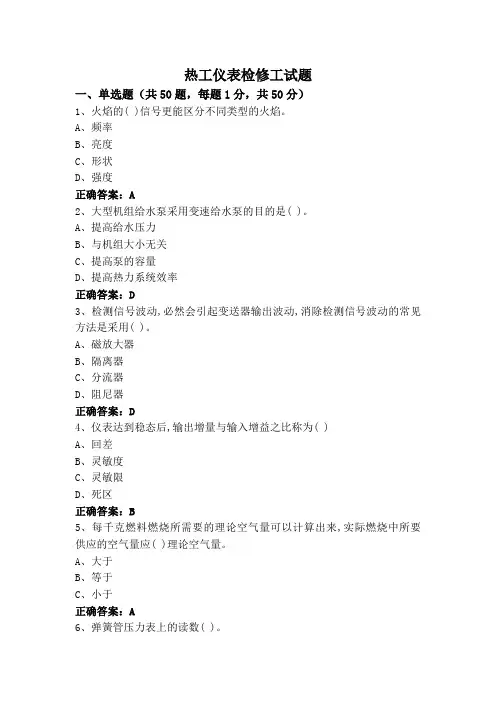

热工仪表检修工试题
热工仪表检修工试题一、单选题（共50题，每题1分，共50分）1、火焰的( )信号更能区分不同类型的火焰。
A、频率B、亮度C、形状D、强度正确答案：A2、大型机组给水泵采用变速给水泵的目的是( )。
A、提高给水压力B、与机组大小无关C、提高泵的容量D、提高热力系统效率正确答案：D3、检测信号波动,必然会引起变送器输出波动,消除检测信号波动的常见方法是采用( )。
A、磁放大器B、隔离器C、分流器D、阻尼器正确答案：D4、仪表达到稳态后,输出增量与输入增益之比称为( )A、回差B、灵敏度C、灵敏限D、死区正确答案：B5、每千克燃料燃烧所需要的理论空气量可以计算出来,实际燃烧中所要供应的空气量应( )理论空气量。
A、大于B、等于C、小于正确答案：A6、弹簧管压力表上的读数( )。
A、表压力与大气压之和B、绝对压力C、表压力减去大气压D、表压力正确答案：D7、现有的以下几种测温装置,在测量汽轮机轴瓦温度时,最好选用( )。
A、铂热电阻B、充气压力式温度计C、铜热电阻D、镍铬-镍硅热电偶正确答案：A8、当单元机组的汽轮机发电机跳闸时,要求锅炉维持运行,必须投入( )A、灭火保护系统B、燃烧控制系统C、旁路系统D、协调控制系统正确答案：C9、若取压点必须选在阀门前附近时,则其与阀门的距离必须大于( )倍管道直径。
A、1B、4C、3D、2正确答案：D10、长径喷嘴节流件上游侧的测量管长度不小于( ),下游侧的测量管长度不小于( )。
(D为测量管公称内径)A、8D 12DB、12D 6DC、10D 5DD、8D 3D正确答案：C11、压力增加后,饱和水的密度( )。
A、增大B、波动D、减小正确答案：D12、火力发电厂测量汽水、水流量的仪表大多数采用( )流量计A、差压式B、转子C、涡轮正确答案：A13、继电器是一种借助于( )或其他物理量的变化而自动切换的电器。
A、电流B、电磁力C、机械力正确答案：B14、热电偶输出电压与( )有关A、热电偶热端温度B、热电偶两端温度、电极材料及长度C、热电偶两端温度和电极材料D、热电偶两端温度正确答案：C15、电子电位差计与热电偶配套使用测量温度的原理电路中,如果测量桥路上支路限流电阻断路,指针将( )。
热工仪表检修职业技能试卷(240)
一、选择题（共 50 题，每题 1.0 分）：【1】测温范围在1000℃左右时，测量精确度最高的温度计为（）。
A．光学高温计B．铂铹10-钼热电偶C．镍铬一镍硅热电偶D．铂热电阻【2】纯水三相点温度为（）。
A．273.15KB．273.16KC．0℃D．4℃【3】当正弦量交流电压作用于一实际电感元件时，元件中流过的电流（）。
A．滞后电压90°B．滞后电压0-90°C．超前电压0-90°D．超前电压90°【4】测量仪表测热电偶热电动势的理论依据是（）。
A．均质导体定律B．中间导体定律C．参考电极定律D．中间温度定律【5】用反分度的热电偶测量主蒸汽温度时，误用了五分度号的补偿导线，造成的误差将会使（）。
A．指示偏大B．指示偏小C．指示不变D．要看具体温度而定【6】仪表盘安装时，盘正面及正面边线的不垂直度应小于盘高的（）。
A．0.1%B．0.15%C．0.2%D．0.25%【7】按压力表检定规程规定，用来测量特殊介质的压力表的表壳、衬圈或表盘上应涂颜色标记，氧气压力表应涂有（）的"禁油"字样。
A．天蓝色B．深绿色C．黄色D．白色【8】能把高级语言编写的源程序转换成机器语言的程序称为（）。
A．解释程序B．汇编程序C．编译程序D．源程序【9】流量计的刻度上限为320kg/h，差压上限为21kPa;当流量指示80kg/h时，相应的差压为（）kPa。
A．2.29B．5.25C．1.31D．10.5【10】热工"三率"统计报表每（）填报一次，并及时报送主管部门。
A．-个月B．两个月C．三个月D．六个月【11】下列几种电阻温度计中，哪种温度计的准确度最高（）。
A．铁电阻温度计B．铜电阻温度计C．镍电阻温度计D．铂电阻温度计【12】要提高放大器的输入电阻可采用（）。
A．电压负反馈B．电流负反馈C．串联负反馈D．串联正反馈【13】火力发电厂测量汽、水流量的仪表大多采用（）流量计。
热工仪表的检修及其校验分析
热工仪表的检修及其校验分析热工仪表是工业生产过程中常用的一种仪表设备，用于测量、记录和控制工艺生产中的温度、压力、流量等参数，是保障生产安全和质量的重要设备。
长时间的使用和环境条件的影响都会对热工仪表的性能产生影响，因此定期的检修和校验工作显得尤为重要。
本文将结合实际案例，介绍热工仪表的检修及其校验分析。
一、热工仪表的检修1.检修内容：（1）外观检查：检查仪表的外观是否有明显的损坏、变形或锈蚀，还要检查仪表的标识是否清晰，各操作按钮是否灵活。
（2）电气连接的检查：检查仪表的电气连接是否松动、接触不良或者发热现象。
（3）功能性能检查：确认仪表的各项功能是否正常。
温度表应当测得正确的温度数值；压力表应能够稳定指示压力值等。
2.检修方法：（1）清洁：首先查看仪表的外观是否脏污，如果脏污，应当用清洁剂将其清洗干净。
（2）紧固：对于松动的部件要进行紧固处理，确保仪表在使用过程中不会因为部件松动而出现故障。
（3）更换磨损部件：对于已经磨损的部件要及时更换，比如电池、传感器等部件。
3.检修结果记录：对于每一台热工仪表的检修过程都应当做好详细的记录，包括检修的内容、时间、人员、结果等，并按照仪表使用单位的要求进行归档保存，以备日后查阅。
二、热工仪表的校验分析1.校验方法：（1）标准仪表法：选取一台具备较高精度和可信度的标准仪表，与待校验仪表进行对比测量，以确定待校验仪表的准确度。
（2）对比法：利用对比仪表对待校验仪表的读数进行比对，找出待校验仪表的误差值。
（3）实验验证法：通过实验的方法验证仪表的准确性，比如在已知温度条件下进行测量，看是否与标准数值相符。
2.校验内容：（1）准确度：校验仪表的准确性，对于温度仪表要检验其在不同温度条件下的准确性，对于压力仪表要检验其在不同压力条件下的准确性等。
（2）灵敏度：检验仪表的灵敏度，如对于流量表要检验其在不同流量条件下的灵敏度。
（3）稳定性：检验仪表的稳定性，如在长时间测量的过程中，看仪表的读数是否稳定，是否出现漂移等情况。
热工仪表修理工的安全操作规程注意事项(3篇)
热工仪表修理工的安全操作规程注意事项（3篇）篇11.在进行任何维修工作前，务必确保自身及周围人员的安全。
2.不得擅自修改或绕过安全设备，如保险丝、安全阀等。
3.对于高压或高温设备，需等待设备完全冷却后才可进行维修。
4.使用电动工具时，确保接地良好，防止触电。
5.在拆卸或安装部件时，要正确使用专用工具，避免使用不合适或破损的工具。
6.在封闭空间内工作时，注意通风，预防缺氧或有毒气体积聚。
7.遇到不熟悉或复杂的问题，应立即停止工作，寻求专业人员指导。
8.维修过程中如发现设备有严重磨损或损坏，应及时上报并更换，不得强行使用。
9.保持工作场所整洁，避免工具、零件遗失或混杂，增加安全风险。
10.定期进行安全培训，更新知识，提高应对突发的情况的能力。
以上规程旨在为热工仪表修理工提供安全、高效的工作指导，但实际情况可能因设备类型、环境条件等因素有所不同，故操作时需结合具体情况进行灵活调整。
篇21.个人防护装备：修理工必须佩戴适当的防护装备，如安全帽、防护眼镜、防尘口罩、绝缘手套和工作鞋，以防止头部、眼睛、呼吸系统和手部受到伤害。
2.安全检查：在开始工作前，应对工作区域进行详细检查，确认无泄漏、无异常电压、无松动部件等安全隐患。
检查工具是否完好，确保其功能正常。
3.仪表拆装与维修：遵循先断电后操作的原则，避免带电作业。
拆卸仪表时，记录好各部件位置，以防复原时出错。
维修过程中，注意轻拿轻放，防止部件损坏。
4.电气安全：遵守电气操作规程，使用合格的绝缘工具，严禁裸手接触带电部分。
若需进行带电作业，应确保已采取有效的安全隔离措施。
5.现场作业安全：保持工作区域整洁，避免杂物堆积造成绊倒危险。
操作时，不得随意移动或损坏现场的安全警示标志。
6.应急处理：熟悉应急预案，遇到突发的情况如火灾、气体泄漏等，应立即启动应急响应，同时通知相关人员并撤离现场。
在执行规程时，修理工需时刻保持警惕，遵守规章制度，不可因急于求成而忽视安全。

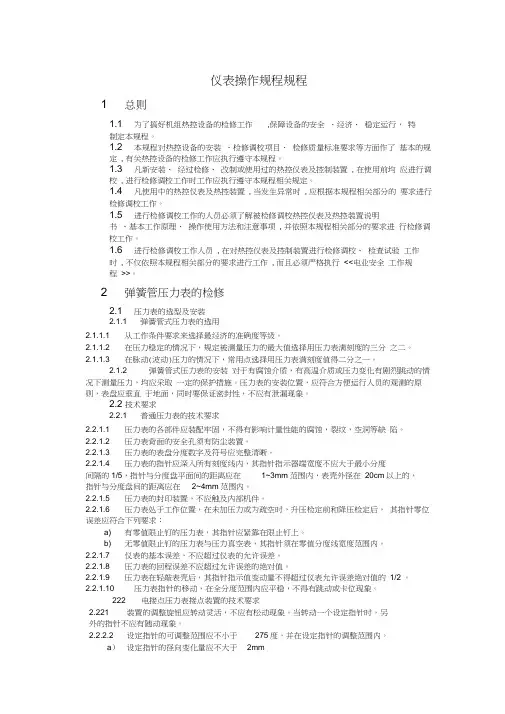

热工仪表检修规程
仪表操作规程规程1 总则1.1 为了搞好机组热控设备的检修工作,保障设备的安全、经济、稳定运行，特制定本规程。
1.2 本规程对热控设备的安装、检修调校项目、检修质量标准要求等方面作了基本的规定, 有关热控设备的检修工作应执行遵守本规程。
1.3 凡新安装、经过检修、改制或使用过的热控仪表及控制装置, 在使用前均应进行调校, 进行检修调校工作时工作应执行遵守本规程相关规定。
1.4 凡使用中的热控仪表及热控装置, 当发生异常时, 应根据本规程相关部分的要求进行检修调校工作。
1.5 进行检修调校工作的人员必须了解被检修调校热控仪表及热控装置说明书、基本工作原理、操作使用方法和注意事项, 并依照本规程相关部分的要求进行检修调校工作。
1.6 进行检修调校工作人员, 在对热控仪表及控制装置进行检修调校、检查试验工作时, 不仅依照本规程相关部分的要求进行工作, 而且必须严格执行<<电业安全工作规程>>。
2 弹簧管压力表的检修2.1 压力表的选型及安装2.1.1 弹簧管式压力表的选用2.1.1.1 从工作条件要求来选择最经济的准确度等级。
2.1.1.2 在压力稳定的情况下，规定被测量压力的最大值选择用压力表满刻度的三分之二。
2.1.1.3 在脉动(波动)压力的情况下，常用点选择用压力表满刻度值得二分之一。
2.1.2 弹簧管式压力表的安装对于有腐蚀介质，有高温介质或压力变化有剧烈跳动的情况下测量压力，均应采取一定的保护措施。
压力表的安装位置，应符合方便运行人员的观测的原则，表盘应垂直于地面，同时要保证密封性，不应有泄漏现象。
2.2 技术要求2.2.1 普通压力表的技术要求2.2.1.1 压力表的各部件应装配牢固，不得有影响计量性能的腐蚀，裂纹，空洞等缺陷。
2.2.1.2 压力表背面的安全孔须有防尘装置。
2.2.1.3 压力表的表盘分度数字及符号应完整清晰。
2.2.1.4 压力表的指针应深入所有刻度线内，其指针指示器端宽度不应大于最小分度间隔的1/5，指针与分度盘平面间的距离应在1~3mm范围内，表壳外径在20cm以上的，指针与分度盘间的距离应在2~4mm范围内。
火力发电厂热工仪表的故障、检修方法
火力发电厂热工仪表的故障、检修方法随着我国经济不断发展，科技的不断进步，用电量迅速的增加，在用电安全问题方面受到人们广泛的关注。
火力发电厂中最为重要的一个环节就是热工仪表的正确使用，热工仪表主要设备有程控仪表、管路仪表等，这些设备形成了一个很好的回路系统，更好的对机组进行调整和检验，确保机组的安全性和可靠性，能够预防事故的发生和对设备运行中各环节正确的判断，使机组安全运行。
热工仪表在使用中还能够对记录的信息进行分析，自行调整最佳状态的运行方式，提高机组的运行效率。
1.火力电厂热工仪表故障因素1.1环境影响影响仪表故障的环境因素有密封故障、振动和腐蚀等，电厂生产环境相对比较恶劣，由于各个系统的安装需要相互配合来完成，因此环境因素也成了仪表出现故障的一个原因。
电厂中热控仪表安装时，需要严格按照规定的安装流程进行实际操作，需要减少不利环境对仪表的影响。
1.2人为因素导致仪表出现问题的另一个原因就是人为原因：①维修人员对其的损坏或偷盗行为等因素都是仪表出现故障的原因。
检修人员需要和热控人员配合检修，还要对现场仪表设备进行严格的监控和管理。
②维护人员由于技术问题导致仪表出现故障的事情时有发生，这就要求维修人员要认真学习专业维修知识，熟练掌握仪表操作流程和所有使用功能，提高自身的动手实践能力。
③安装人员没有按照规范的安装方法进行安装，导致仪表的选择和安装出现不同程度的偏差，使安装后的仪表不能正常工作。
2.热工仪表故障分析2.1温度测量仪表故障在对温度测量仪表进行安装时，如果操作不规范很容易导致故障的发生。
比如安装人员在进行安装时，在不知情的情况下使温度测量系统出现意外损坏，直接导致热电偶套管失去作用，严重时会发生短路情况，造成温度测量仪不能最大限度的发挥作用。
2.2流量仪表故障流量仪表出现故障表现在示数的偏差，主要原因是侧管路的严密性、导压管的冷静程度。
2.3压力测量仪表故障压力测量仪表出现故障导致仪表信息不显示、信息显示不准确或者显示不稳定三种情况。
热工仪表检修职业技能试卷(224)
一、选择题（共 50 题，每题 1.0 分）：【1】表征仪表的主要质量指标之一是（）。
A．绝对误差B．相对误差C．引用误差D．基本误差【2】压力表的检定周期一般不超过（）。
A．半年B．1年C．1年半D．2年【3】两个串联环节的等效环节的放大倍数等于这两个串联环节各自的放大倍数的（）。
A．代数和B．乘积C．算术和D．倒数积【4】下列有关几个电阻并联的陈述中，（）是正确的。
A．电阻越大，电压越大B．电阻越大，电压越小C．电阻越大，电流越大D．电阻越小，电流越大【5】压力的法定计量单位名称是（）。
A．mmH2OB．barC．PaD．Ton【6】在三相对称正弦交流电路中，线电流的大小是相电流大小的（）倍。
A．1B．1.414C．1.732D．1.732或1【7】在煤粉管道上安装的测温元件，应装设（）保护罩，以防元件磨损。
A．固定牢固B．可拆卸C．耐磨损D．抗打击【8】国际单位制中的基本单位包括米、千克、秒、（）、摩尔、开尔文和坎德拉等七种。
A．千克B．安培C．帕斯卡D．焦耳【9】汽轮机跟随方式的特点是（）。
A．机组功率响应快，主汽压变化大B．机组功率响应慢，主汽压稳定C．机组功率响应快，主汽流量变化大D．机组功率响应慢，主汽流量稳定【10】中温区温度的范围为（）。
A．13.8033~273.15KB．273.16~630.527KC．13.8033~273.16KD．273.15~630.527K【11】正弦交流电的三要素为（）。
A．电压、电流、功率B．有效值、频率、相位C．幅值、频率、初相位D．幅值、有效值、相位差【12】对新制造的电动压力变送器进行检定时，其中无需检定的项目为（）。
A．外观B．过范围影响C．密封性D．基本误差【13】锅炉汽包水位以（）作为零水位。
A．最低水位B．任意水位C．正常水位D．最髙水位【14】下列弹性膜片中，不能用作弹性式压力表弹性元件的是（）。
A．金属膜片B．塑料膜片C．波纹管D．弹簧管【15】自动控制的含义是指利用仪表和控制设备，自动地维持生产过程在（）下进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四、计算题(共28题)1.试计算1mmH2O等于多少帕斯卡，1mmHg等于多少帕斯卡?标准状况下水的密度ρH O2＝103kg／cm3，汞的密度ρHg＝13595.1kg／cm3，g＝9.80665(保留有效数字4位)。
解：1mmH2O＝ρH O2gH＝103³9.80665³10－3Pa＝9.807Pa1mmHg＝13.5951mmH2O＝13.5951³9.80665Pa＝133.3Pa2.试导出1Pa与工程大气压的换算关系。
解：因为1Pa定义为1kgf垂直且均匀地作用在1m2的面积上所产生的压力。
因为1kgf＝9.80665N1kgf／cm2＝9.80665³104N／m2＝0.980665³105Pa得1Pa＝1.019716³10－5kgf／cm23.同一条件下，12次测量转速值为2997、2996、2995、2996、2997、2996、2997、3012、2994、2995、2996、2997r／min，求测量值和标准差(如有坏值，应予以剔除)解：平均值X＝(2997＋2996＋2995＋2996＋2997＋2996＋2997＋3012＋2994＋2995＋2996＋2997)／12＝2997.3标准差S＝(0.3+1.3+2.3+1.3+0.3+1.3+0.3+14.7+3.3+2.3+0.3)/1122222222222＝4.716按三被标准差计算3³4.716＝14.15，12个数据中残差最大值为3012－2997.3＝14.7＞14.15，故3012作为坏值应予以剔除，剔除后的平均值X＝(2997＋2996＋2995＋2996＋2997＋2996＋2997＋2994＋2995＋2996＋2997)／11＝2996S=(0.3+1.3+2.3+1.3+0.3+1.3+0.3+14.7+3.3+2.3+0.3)/1122222222222＝1.04.满量程为6kgf／cm2的2.5级压力表，如只将表盘刻度单位由kgf／cm2改为³0.1MPa，而不作误差调整，问这样改值后，该表的误差范围有多大?解：改量程前的误差范围为±6³0.025³0.098066＝±0.014MPa刻度单位由kfg／cm2改为³0.1MPa后，因为1kgf／cm2＝0.098066MPa。
其压力值为0.098066³6³(1±0.025)＝0.5884±0.0147MPa即0.5737～0.6031MPa则该表示值误差为－0.0031～0.0263MPa相对引用误差为－0.00310.6～0.02630.6即－0.5%～4.4%答：误差范围为－0.5%～4.4%。
5.一只准确度为1级的弹簧管式一般压力真空表，其测量范围是：真空部分为0～－0.1MPa；压力部分为0～0.25MPa，试求该表的允许基本误差的绝对值。
解：该表的允许基本误差的绝对值应为：［－－］³＝02501110000035.(.).(MPa)答：绝对值为0.0035MPa。
6.有一支镍铬-镍硅(镍铝)热电偶，在冷端温度为35℃时，测得的热电动势为17.537mV。
试求热电偶所测的热端温度解：查分度表有：E k(35，0)＝1.407mV，由中间温度定律得E(t，0)＝E(t，35)＋E(35，0)＝17.537＋1.407＝18.944mV反查K分度表得t＝460.0℃，即为所求温度。
7.一测量仪表的准确度等级为1.0级，最大绝对误差为±1℃，该表的测量上限为＋90℃，试求该表的测量下限和量程。
解：设测量上限T X＝90℃，测量下限为T S，量程为L，最大绝对误差ΔＴ＝±1℃则(T X－T S)³1.0%＝ΔT得(90－T S)³0.01＝1，T S＝－10(℃)量程L＝T x－T s＝90－(－10)＝100(答：该表的测量下限为－10℃，量程为1008.试写出图D-9热电偶构成的回路产生的热电动势表达式。
图D-9解：E AB(T，T0)＝Σe＝ＥAB(T)－E AB(T0)－［E A（T，T0）－E B(T，T0)］＝f AB(T)－f AB(T0)9.简述热电偶参考电极定律，并根据图D-10的参考电极回路进行证明。
图D-10证明：热电偶参考电极定律：任意热电极A、B的热电动势，等于A、C热电极的热电动势减去B、C热电极的热电动势。
即E AB（T，T0）＝E AC（T，T0）－E BC(T，T0)由图示可得：E AB（T，T0）＝E AC（T，T0）＋E CB(T，T0)＝E AC（T，T0）－E BC(T，T0)由此得证10.现有S分度热电偶和动圈仪表组成的测温系统如图D-11所示。
被测温度已知为1000℃，仪表所处环境温度为30℃。
试求测温回路产生的热电动势是多少?为使仪表直接指示出被测温度应如何处理?图D-11解：测量回路产生的热电动势＝E S(1000，30)＝9.587－0.173＝9.414(mV)为使仪表直接指示出被测温度应预先将仪表的机械零位调至30℃。
答：热电动势为9.414mV。
11.现有E分度的热电偶、动圈仪表，它们之间由相应的EX型补偿导线相连接，如图D-12所示。
已知热点温度t＝800℃，t1＝50℃，仪表环境温度t n＝30℃，仪表的机械零位为30℃，请问仪表的指示为多少?若将EPX，ENX补偿导线都换成铜导线，则仪表的指示又为多少?图D-12解：(1)仪表的指示值为800℃；(2)若将EPX，ENX补偿导线都换成铜导线，热电偶的冷端便移到了t1＝50℃处，故指示出温度t的热电动势E E(t，0)＝E E(800，50)＋E E(30，0)＝61.022－3.047＋1.801＝59.776(mV)得此时仪表指示为t＝784.1℃12.热敏电阻在温度50℃、200℃时其阻值分别为21.20Ω、0.5785Ω。
试求：测得电阻2.769Ω时的相应温度解：由公式R A eBTT=²，得方程式21.200.578550+273.15200+273.15＝²＝²A eA eBB⎧⎨⎪⎩⎪解得A＝0.00153，B＝3081.9设R T＝2.769Ω时的相应温度为T，则2.7690.00153.+.＝²e T3081927315解得T＝137.7℃答：相应温度为137.7℃。
13.被测压力值最大为16MPa，且较稳定，当被测压力为14MPa，要求其相对误差不超过±2%，试选用一只量程和准确度合适的弹簧管式一般压力表。
解：当被测压力较稳定时，一般被测压力值处于压力表测量上限值的2／3处即可，所以压力表的测量上限应为16³2／3＝24(MPa)根据压力表的产品系列，可选用0～25MPa的弹簧管式一般压力表。
被测压力14MPa的绝对误差为±(14³0.02)＝±0.28MPa而压力表的允许绝对误差＝±25³a%MPa，因此，只要25³a%MPa＜0.28，即可求出所需准确度等级。
求得a＜1.12(级)答：可以选用准确度为1级的弹簧管式一般压力表。
14.根据图D-13示可编程控制器的梯形图，画出其对应的逻辑图。
图D-13答：对应的逻辑图如图D-14示。
图D-1415.如图D-23所示，电源的电动势E＝6V，内阻r＝1.8Ω，外电阻R3＝R4＝R6＝6Ω，R5＝12Ω，当开关S与1接通时，电流表A示值为零；当S与2接通时电流表A示值为0.1A，求R1、R2的值。
图D-23解：(1)S合向1时∵流过电流表的电流为0∴R R RR 3156＝R R R R 136566123＝＝³＝Ω()(2)S 合向2时U AB ＝(R 3＋R 4)³I 34＝(6＋6)³0.1＝1.2(V)I U R 1112304＝＝＝AB . (A).I 6＝I 1＋I 34＝0.1＋0.4＝0.5(A) U AC ＝U AB ＋I 6R 6＝1.2＋0.5³6＝4.2(V)I E U r ＝－＝＝AC .(A)642181-.I 2＝I －I 6＝1－0.5＝0.5(A)R U I 22420584＝＝＝ΩAC .()..答：R 1为3Ω；R 2为8.4Ω。
16.如图D-24所示，已知R 1＝100Ω，R 2＝200Ω，R 3＝300Ω，试判断此放大电路的性质，并求当输入电压V i ＝8V 时，输出电压V 0等于多少?图D-24解：此放大电路为反向比例运算放大器V R R V i 032300200812＝²＝³＝---(V)答：输出电压为－12V 。
17.某流量计的刻度上限为320t ／h 时，差压上限为21kPa ，当仪表指针在80t ／h 时，相应的差压是多少?解：设q m ＝320t ／h ，ΔP m ＝21kPa ，q x ＝80t ／h ，设所求的相应的差压为ΔP x∵q q P P x m xm＝ΔΔ∴Δ＝Δ²＝³＝P P q q x m x m .(kPa)⎛⎝ ⎫⎭⎪⎛⎝ ⎫⎭⎪222180320131答：当仪表指针在80t ／h 时，相应的差压是1.31kPa 。
18.已知氧化锆测得烟温为800℃时的氧电动势为16.04mV ，试求：该时的烟气含氧量为多少?设参比气体含氧量ψ2＝20.8。
解：由题意得T ＝800＋273.15＝1073.15K ，设烟气含氧量为ψ1。
则由能斯脱计算公式，得E T ＝0049621.lgψψ16.040.04961073.15lg20.81＝³³ψ得ψ1＝10.392%答：烟气含氧量为10.392%。
19.图D-25为双室平衡容器差压式水位计测量原理图，试求出偏差水位与输出差压之间的关系式。
