市政管道的种类
市政管道的种类
给水管道工程主要是将水质符合用户要求的成品水输送和分配到各用户。
输水管道一般有重力输水系统、压力输水系统和重力、压力相结合的输水系统3种方式。
配水管网有树状网和环状网2种布置形式。
按照配水管网中各管段的功能，可将配水管网分为配水干管、配水支管、连接管和分配管。
为保证配水管网正常工作和便于维护管理，在管网的适当位置上要设阀门井、消火栓、支墩、排气阀井和泄水阀井等附属构筑物。
排水系统是指收集、输送、处理和利用污水的工程设施以一定的方式组合而成的总体，通常由排水管道系统和污水处理系统组成。
排水系统的体制是指在一个地区内收集和输送污（废）水的方式，一般有合流制与分流制2种基本形式。
市政污水管道一般包括支管、干管和主干管；因雨水不需要进行处理，一般是就近排入附近的水体中，所以雨水管道一般包括支管和干管。
按照地形为主要考虑因素，排水管道有正交式、截留式、平形式、分区式、分散式、环绕式6种布置形式。
排水管道布置时应遵循尽可能在管线较短和埋深较小的情况下，让最大区域的污水能自流排出的原则，一般按主干管、干管、支管的顺序进行，其方法是首先确定污水厂或出水口的位置，然后再依次确定主干管、干管和支管的位置。
城市燃气输配系统一般由燃气管网、燃气分配站、调压站、储配站、监控与调度中心、维护管理中心组成，根据所采用的压力级制的不同，可分为一级系统、两级系统、三级系统和多级系统4种。
市政热力管网系统是将热媒从热源输送分配到各热用户的管道所组成的系统，在大型热力管网中，有时还设置中继泵站或控制分配站。
热力管网布置时主干线要尽量布置在热负荷集中区，力求短直，尽可能减少阀门和附件的数量。
通常情况下沿道路一侧敷设，架空敷设时不应影响城市美观和交通。
地沟分为通行地沟、半通行地沟和不通行地沟3种。
电信线路包括明线和电缆两种。
明线线路就是架设在电杆上的金属线对；电缆可以架空也可以埋设在地下，一般大城市的电缆都埋入地下，以免影响市容。
铠装电缆可直接埋入地下，铅包电缆或光缆要穿管埋设。
电信线路不管是架空还是埋地敷设，一般应避开易使线路损伤、毁坏的地段，宜布置在人行道或慢车道上（下），尽量减少与其它管线和障碍物的交叉跨越。
市政电力管线包括电源和电网两部分，从电源输送电能给用户的输电线路称为电网。
城市电网是城市范围内为城市供电的各级电压电网的总称，一般分为高压、中压、低压3种网
络，其连线方式一般有树干式、放射式和混合式3种。
城市工程管线种类与特点
城市工程管线种类与特点城市工程管线种类多而复杂，根据不同性能和用途、不同输送方式、敷设方式、弯曲程度等有不同的分类。
1、按工程管线性能和用途分类（1）给水管道：包括工业给水、生活给水、消防给水等管道。
（2）排水沟管：包括工业污水(废水)、生活污水、雨水，降低地下水等管道和明沟。
（3）电力线路：包括高压输电、高低压配电、生产用电、电车用电等线路。
（4）电信线路：包括市内电话、长途电话、电报、有线广播、有线电视等线路。
（5）热力管道：包括蒸汽、热水等管道。
（6）可燃或助燃气体管道：包括煤气、乙炔等管道。
（7）空气管道：包括新鲜空气、压缩空气等管道。
（8）灰渣管道：包括排泥、排灰、排渣、排尾矿等管道。
（9）城市垃圾输送管道。
（10）液体燃料管道：包括石油、酒精等输送管道。
（11）工业生产专用管道：主要是工业生产上用的管道，如氯气管道以及化工专用的管道等。
2、按工程管线输送方式分类（1）压力管线：给水、煤气、灰渣管道系为压力输送。
（2）重力自流管线：污水、雨水管道为重力自流输送。
3、按工程管线敷没方式分类（1）架空线：如架空电力线、架空电话线等。
（2）地铺管线：如雨水沟渠、地面各种轨道等。
（3）地埋管线4、按工程管线弯曲程度分类（1）可弯曲管线：如电讯电缆、电力电缆、自来水管道等。
（2）不易弯曲管线：如电力管道、电讯管道，污水管道等。
工程管线的分类方法很多、通常根据工程管线的不同用途和性能来划分。
各种分类方法反映了管线的特性，是进行工程管线综合时的管线避让的依据之一。
5、通常进行综合的城市工程管线城市工程管线综合规划中常见的工程管线有六种：给水管道、排水沟管、电力线路、电信线路、热力管道，燃气管道。
城市开发中常提到的“七通一平”中“七通”即指上述六种管道和道路贯通。
市政道路设计中各管
管道间距问题（1）电力或电信、煤气、热力、给水、雨水、污水他们之间的间距有什么具体要求吗?煤气好象是70cm最小间距？各种管线在道路下的埋深，合理安排好各管线平面位置后还应合理控制各管线高程。
一般来说，从上至下管线顺序依次为电力管（沟）、电讯管（沟）、煤气管、给水管、雨水管、污水管。
电力、电讯一般设置管沟。
根据各自管线的技术要求及本地区的气候、水文特点，管线埋设一般如下：雨水管道：不小于1m；污水管道：不小于2m；给水管道：DN150～DN200 0.8m～1.0mDN200～DN300 1.0m～1.5mDN400～DN500 1.5m～2.0mDN600～DN1200 2.0m～2.5m各种管线的优先原则：①、压力管（自来水、煤气）避让重力管（雨、污水管），压力管上方覆土不够时，可从下方绕行。
②、同类小管径避让大管径。
③、支管避让干管。
④、软管（电力线、通讯线）避让压力管（自来水、煤气管）。
⑤、管道相互交叉时，其相互之间的垂直净距离不小于0.15m。
个别管线如电力管沟与其他管线最小垂直距离为0.5m。
给水排水管线距离的平面及立面距离：①、给水管道与建筑物、铁路和其它管道的水平净距，应根据建筑物基础的结构、路面种类、卫生安全、管道埋深、管径、管材、施工条件、管内工作压力、管道上附属构筑物的大小及有关规定等条件确定，一般不得小于(左页)下表中的规定：②、给水管应设在污水管上方，且不应有接口重叠；当给水管道敷设在下方时，应采用钢管或钢套管，套管伸出交叉管的长度每边不得小于3m，套管两端采用防水材料封闭。
给水管道相互交叉时，其净距不应小于0.15m。
当给水管与污水管平行设置时，管外壁净距不应小于 1.5m。
管道穿越河流时，可采用管桥或河底穿越等形式。
生活小区的管线综合随着居民生活的提高，人们要求住宅的配套设施都要齐全。
所以小区管线应遵循以下原则：1、在小区规划总图中，道路宽度应充分考虑管线位置，主路幅宽不小于12m。

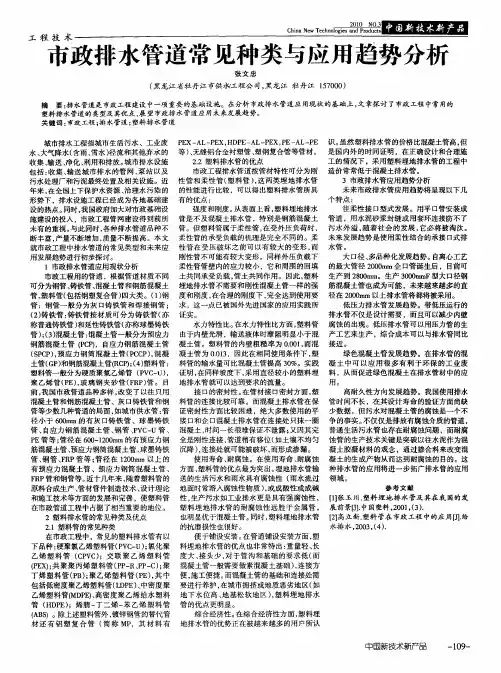

市政排水管道常见种类与应用趋势分析
ＣａｗｅｏｉＬＵＩ３ ■ 一 ｈ ｈｏ—ｄｏ．嵋 Ｊ饵 墨 ‘ 匠 ｉＮ Ｔ ｎｇ 一ｄｓ ｎ ｅ ｃｌｓ ） ￣ 嗣囵团翟墨豳 ｅｎ ｕ●析
张 文 忠
（ 龙 江 省 牡 丹 江 市供 水工 程 公 司 ， 龙 江 牡 丹 江 １７ ０ ） 黑 黑 ５ ００
摘
要： 排水管道是市政 工程建设中一项重要的基础设施 。在分析市政排水管道应用现状 的基础上 ， 文章探讨 了市政工程 中常用的
塑料 排水 管道 的类型及 其优 点 ， 望市政排 水 管道 应 用未 来发展 趋 势。 展 关键 词 ： 市政 工程 ； 水管道 ； 料排 水管 道 排 塑 城市 排水工 程 指城 市生活 污水 、工业 废
Ｐ ＥＸ —ＡＬ－ ＰＥＸ ， ＨＤＰ — Ｅ ＡＬ— ＰＥＸ ， ＰＥ—ＡＬ—Ｐ
有 的优 点 ： 个特 点 ： 强度 和 刚度 。 从表 面上 看 ， 料埋 地排 水 塑 往 柔 性接 口型式 发 展 。用平 口管安 装成 管 是不 及混 凝土 排水 管 ，特 别是 钢筋 混凝 土 管 道 ，用水 泥砂 浆封 缝 或用 套环 连接 防不 了 管 。但 塑料 管属 于柔 性 管 ， 受外 压 负荷 时 ， 污 水外 溢 ， 在 随着 社 会 的 发 展 ， 它必 将 被 淘汰 。 柔性 管 的承受 负载 的机 理是 完全 不 同 的。柔 未 来发 展趋 势是 使 用柔 性结 合 的承接 口式排 性 管 在 受 压破 坏 之 前 可 以有 较 大 的变 形 ， 而 水 管 。
刚性管 不 可能有 较 大变 形 。同样 外压 负载 下 大 口径 、 品种化 发展 趋势 。自离心工 艺 多 柔性 管管 壁 内的应 力较 小 ，它和 周 围 的回填 的最大 管 径 ２ ０ｍ ００ ｍ企 口管诞 生 后 ， 目前可 土共 同 承受 负载 ， 土共 同作用 。因此 ， 管 塑料 生 产 到 ２０ ｍ ８０ ｍ。生产 ３０ｍ Ｆ型 大 口径 钢 ００ ｍ 埋地排 水 管不需 要 和刚 性混 凝土 管 一样 的强 筋混凝土管也成为可能 ，未来越来越多的直
混凝土排水管道规格及种类
混凝土排水管道规格及种类混凝土排水管道是一种常见的排水系统，广泛应用于城市的排水系统和工业场所的污水处理。
混凝土排水管道的规格和种类非常丰富，根据不同的使用环境和要求，可以选择不同的规格和种类的混凝土排水管道。
一、混凝土排水管道规格1. 直径：混凝土排水管道的直径通常在100mm至2000mm之间，根据实际情况选择不同的直径。
在城市排水系统中，使用的比较多的是直径为300mm、400mm、500mm、600mm的混凝土排水管道。
2. 壁厚：混凝土排水管道的壁厚通常在50mm至200mm之间，根据实际情况选择不同的壁厚。
在城市排水系统中，使用的比较多的是壁厚为100mm的混凝土排水管道。
3. 长度：混凝土排水管道的长度通常在1m至6m之间，根据实际情况选择不同的长度。
在城市排水系统中，使用的比较多的是长度为3m 的混凝土排水管道。
4. 强度等级：混凝土排水管道的强度等级通常在C30至C60之间，根据实际情况选择不同的强度等级。
在城市排水系统中，使用的比较多的是强度等级为C40的混凝土排水管道。
5. 承载能力：混凝土排水管道的承载能力通常在10KN/m2至50KN/m2之间，根据实际情况选择不同的承载能力。
在城市排水系统中，使用的比较多的是承载能力为30KN/m2的混凝土排水管道。
二、混凝土排水管道种类1. 圆形混凝土排水管道：圆形混凝土排水管道是一种常见的混凝土排水管道，通常用于城市排水系统和工业场所的污水处理。
圆形混凝土排水管道具有结构简单、安装方便、耐久性好等优点。
2. 矩形混凝土排水管道：矩形混凝土排水管道是一种结构复杂的混凝土排水管道，通常用于大型城市排水系统和工业场所的污水处理。
矩形混凝土排水管道具有承载能力强、耐久性好等优点。
3. 环形混凝土排水管道：环形混凝土排水管道是一种结构简单、安装方便的混凝土排水管道，通常用于农村地区和小型城市排水系统的污水处理。
环形混凝土排水管道具有价格低廉、易于维护等优点。
市政管道工程概述
污水管道系统布置
• 确定排水区界，划分排水流域； • 污水厂和出水口位置的选定； • 污水管道的布置与定线； • 确定污水管道系统的控制点； • 确定污水管道在街道下的具体位置；
河 流
图1-4（a） 地表水源给水管道系统示意图 1-取水构筑物；2-一级泵站；3-水处理构筑物；4-清水池；
5-二级泵站；6-输水管；7-管网；8-调节构筑物
按水源的数目分类
（1）单水源给水管网系统 （2）多水源给水管网系统
1.1.2 给水管网的布置
1、布置原则 给水管网的主要作用是保证供给用户所需的水量、保证配水管网有适宜 的水压、保证供水水质并不间断供水。
市政给水铸铁管常用连接方式：承插
2 给水管道附件
（1） 阀门 调节管道内流量和水压，事故时用以隔断事故管段的设 备
闸阀明暗杆杆：：明安装装管和道操作的位置收到限制的地方 蝶阀 : 结构简单，尺寸小，开启方便，适用于中低压管线上
（2） 止回阀 用于水泵压水管上，保护设备免受水锤破坏。 种类：旋启式止回阀和缓闭式止回阀
市政管道工程施工
绪论
一、市政管道的类型
• 市政管道工程是市政工程的重要组成部分，是城市重要的基础工程设
施。市政管道工程包括：
• 给水管道 • 排水管道 • 燃气管道 • 热力管道 • 电力电缆
给水管道
• 主要为城市输送供应生活用水、生产用水、消防用水和市政绿化及喷洒
用水，包括输水管道和配水管网两部分。
特点：对水体污染严重，系统简单。 这种直排式合流制系统目前不宜采用。
市政道路雨、污水管道工程施工技术
3.2 沟槽开挖
（四）开挖安全施工技术 1)土方开挖时，人工操作间距不应小于2.5m，机械操作间距不应小于 10m； 2)挖土应由上而下逐层进行，禁止逆坡挖土或掏洞； 3)应严格按要求放坡； 4)沟槽开挖深度超过3m时，应使用吊装设备吊土，坑内人员应离开起 吊点的垂直正下方，并戴安全帽，工人上下应借助靠梯； 5)材料和土方应堆放在距槽边1m以外的地方； 6)应设置路挡、便桥或其他明显标志，夜间应有照明设施； 7)必要时应加设支撑。
3.2 沟槽开挖 合理地选择沟槽断面形式
，可以为市政管道施工创造良 好的作业条件，在保证工程质 量和施工安全的前提下，减少 土方开挖量，降低工程造价， 加快施工速度。
选择沟槽断面形式，应综 合考虑土的种类、地下水情况 、管道断面尺寸、管道埋深， 施工方法和施工现场环境等因 素，结合具体条件确定。
沟槽尺寸确定 B-管道基础宽度；b-工作面宽度；t-管壁厚度 ； l1-管座厚度；h1-基础厚度
（3）土方开挖不得超挖，以减小对地基土的扰动。采用机械挖土时，可在槽底设 计标高以上预留200mm土层不挖，待人工清理。即使采用人工挖土也不得超挖。如 果挖好后不能及时进行下一工序时，可在槽底标高以上留150mm的土层不挖，待下 一工序开始前再挖除。
（4）采用机械开挖沟槽时，应由专人负责掌握挖槽断面尺寸和标高。施工机械离 沟槽上口边缘应有一定的安全距离。
3.2 沟槽开挖
3.2.5、单斗挖土机挖土与自卸汽车运土的协调配合计算
在市政管道工程的开槽施工中，受施工现场环境和交通的影响，有时 挖出的土方需要全部外运，回填时再将部分土运回。施工时一般采用自 卸汽车进行土方外运，则汽车运土应与挖土机挖土工作相匹配，保证挖 土机连续作业。此时与挖土机配套的自卸汽车的台数可按下式计算：
市政排水管网
雨水： （1）确定当地暴雨强度公式； （2）划分排水区域，进行雨水管渠的定线，确定可 能设置的调节池、泵站位置； （3）根据当地气象与地理条件，工程要求等确定设 计参数； （4）计算设计流量和进行水力计算，确定每一管段 的断面尺寸、坡度、管底标高及埋深； （5）绘制管渠平面图和纵断面。
➢ 2.3设计步骤
分区
一 二 三
镇（乡）村核心区
120~350 100~250 70~200
镇（乡）村核心区外
100~260 70~200 60~160
➢ 2.6合流制截流干管流量计算公式
• 2 管网设计
《室外排水设计规范》中，截流倍数N0取值为1.0~5.0。 目前大多数设计中，截流倍数N0取值为1.5~4.0，一般可取2.0。
《城市给水工程规划规范》（GB50282-2016）
区域
超大城市 （P＞1000）
特大城市
城市规模 大城市
（500≤P＜1000 Ⅰ型（300≤P＜500） Ⅱ型（100≤P＜300）
中等城市 （50≤P＜100
小城市
Ⅰ型（20≤P＜50）
Ⅱ型（P≤20）
一区 二区 三区
250~480 200~300
非铺砌土路面 公园或绿地
0.25～0.35 0.10～0.20
序号 1 2 3
区域情况 城市建筑密集区 城市建筑较密集区 城市建筑稀疏区
径流系数 0.60～0.70 0.45～0.60 0.2～0.45
➢ 2.8污水管道设计注意要点
• 2 管网设计
污水管道设计注意要点： （1）管道系统布置要符合地形趋势，一般宜顺坡排水，取短捷线路。 （2）尽量避免或பைடு நூலகம்少管道穿越不容易通过的地带或构筑物；当必须穿越时，需采取必要的处理或交叉措施。 （3）安排好控制点高程，依据竖向规划，并在埋深上适当留有余地； （4）查清沿线遇到的一切地下管线，准确掌握他们的位置和高程，安排好设计管道与它们的平行距离，处理好设计管 道与它们的竖向交叉； （5）管道在坡度骤然变陡处，可由大管径变为小管径； （6）污水管为非满管流、重力流，最小流速0.6m/s； （7）管道在检查井内一般采用管顶平接。
市政工程规划 第8章 城市工程管线综合管线
主
要
内
容
• 概述 • 城市工程管线综合规划原则与技术规定 • 城市工程管线综合总体规划步骤 • 城市工程管线综合详细规划的步骤 • 管线综合设计方法
8.1
概 述
一、城市工程管线种类
1.管线种类按性质和用途分为：
(1)给水管道(工业管道、生活管道、消防管道等） (2)排水管道(工业污水、生活污水、雨水管道和明 沟等） (3)电力线路(高压输电、高低压配电、生产用电、 电车用电线路等） (4)电信线路(电话、因特网、有线广播、有线电视 线路等）
8.2 城市工程管线综合规划原则与技术规定
一、城市工程管线综合步布置原则
(1)城市各种管线的位置应采用统一的坐标及标高系 统； (2)管线综合布置应与总平面布置、竖向设计和绿化 布置统一进行；
(3)管线敷设方式应经技术经济比较后择优确定；
(4)当管道内的介质具有毒性、可燃、易燃、易爆性 质时，严禁穿越与其无关的建筑物、构筑物、生产 装置及贮灌区； (5)管线带的布置应与道路或建筑红线平行，同一管 线不宜自道路一侧转到另一侧；
一、城市工程管线种类
•
综合术语
(4)管线覆土深度：指地面到管道顶的距离，即地面标 高减去管顶标高。 (5)同一类别管线：指相同专业，且具有同一使用功能 的工程管线。 (6)不同类别管线：指具有不同使用功能的工程管线。 (7)专项管沟：指敷设同一类别工程管线的专用管沟。 (8)综合管沟：指不同类别工程管线的专用管沟。
(3)腐蚀性介质管道的标高应低于其他管线；
(4)火灾危险性属于甲、乙、丙类的液体、液化石油气 、可燃气体、毒性气体和液体以及腐蚀性介质管道， 不应共沟敷设，并严禁与消防水管共沟敷设； (5)凡有可能产生相互影响的管线，不应共沟敷设。
混凝土管道的规格和种类
混凝土管道的规格和种类混凝土管道是一种广泛用于水利、建筑、市政等领域的管道。
它具有结构简单、使用寿命长、施工方便等优点，因此混凝土管道在现代化建设中得到了广泛应用。
本文将从规格和种类两个方面详细介绍混凝土管道。
一、规格1. 直径：混凝土管道的直径一般为100mm~3000mm，直径越大，管道的承载能力越强，但也会增加施工难度和成本。
2. 壁厚：混凝土管道的壁厚一般为50mm~200mm，壁厚越大，管道的强度越高，但也会增加施工难度和成本。
3. 长度：混凝土管道的长度一般为1m~6m，长度越长，管道的安装效率越高，但也会增加运输和安装的难度。
4. 弯曲半径：混凝土管道的弯曲半径一般为2m~10m，弯曲半径越小，管道的曲折程度越大，但也会增加管道的阻力和泄漏风险。
5. 承载能力：混凝土管道的承载能力取决于管道的直径、壁厚、材质、施工质量等因素，一般而言，混凝土管道的承载能力为50kN~500kN。
二、种类1. 预制混凝土管道：预制混凝土管道是在工厂中预制好的管道，其尺寸和形状一般比较规则，具有质量可控、施工方便等优点，适用于大型基础工程和市政工程等领域。
2. 现浇混凝土管道：现浇混凝土管道是在施工现场直接浇筑混凝土形成的管道，其尺寸和形状可以根据需要进行调整，具有灵活性强、适应性好等优点，适用于小型基础工程和建筑领域。
3. 预应力混凝土管道：预应力混凝土管道是在混凝土管道内部增加预应力钢筋的管道，具有承载能力强、抗裂性好等优点，适用于需要承受大荷载和较高压力的工程。
4. 现浇钢筋混凝土管道：现浇钢筋混凝土管道是在现场钢筋混凝土形成的管道，其结构稳定、耐久性好、施工方便等优点，适用于大型基础工程和市政工程等领域。
5. 预制钢筋混凝土管道：预制钢筋混凝土管道是在工厂中预制好的钢筋混凝土管道，其结构稳定、强度高、施工方便等优点，适用于大型基础工程和市政工程等领域。
综上所述，混凝土管道的规格和种类具有多样性和适应性，可以根据不同工程的需要进行选择和应用，以达到最佳的工程效果和经济效益。
pe管与球墨铸铁管比较
PE管与球墨铸铁管用于输水管道的技术经济比较吴永刚2014年3月一、前言在市政给水管道领域，可供选择的管材种类很多，既有钢管（SP）、球墨铸铁管（DIP）、预应力混凝土（PCP）管、预应力钢筒混凝土（PCCP）管等传统管材，也有聚氯乙烯（PVC）管、聚乙烯（PE）管等塑料管材。
在国内，市政管道以球墨铸铁管（DIP）为主，但是随着塑料管材生产、应用技术的成熟，塑料管以其经济性、优越的技术性能、安全性等诸多优点已逐渐成为市政管道的主角。
聚乙烯（PE）管作为性价比最高的塑料管材，其应用遥遥领先。
二、PE管与球墨铸铁管的性能比较与传统管材-球墨铸铁管相比，聚乙烯（PE）管有以下独特优点：●重量轻、搬运方便。
球墨铸铁管密度为7.2，PE管密度约0.95，球墨铸铁管是PE管的7.58倍。
1.0MPa的dn315管材每米重量18.148公斤，而DN300mm 的铸铁管每米52.8公斤，管材按6m/根计算，PE管材每根重108.88公斤，两三个工人即可完成搬运；DN300铸铁管每根重量316.8公斤，必须依靠机械进行管材的吊装、运输，二次搬运很不方便。
在地形复杂地区，塑料管道重量轻的优点更加明显，可极大降低管道的施工强度，减少施工费用。
经验证明，相同口径PE管施工费用与铸铁管相比可降低40—50%。
● PE管安装简便、管道接口强度高于管体，安全性好。
PE管可采用热熔对接焊接、热熔承插焊接、电熔焊接等连接方式，只要按照正常的焊接参数进行操作，可确保接口100%合格，一次试压成功，明显降低管道二次施工费用。
球墨铸铁管采用橡胶圈连接，管道接口容易拔开。
三通、弯头、变径等受力部位必须严格按照设计要求设置混凝土支墩，以防止管道接口拔开漏水。
日后管道接口也会产生因水锤、不均匀沉陷或地壳活动造成渗漏的运行维护费用。
●内壁光滑，水力性能好、运行能耗小。
PE管材的糙率n值0.008~0.009，球墨铸铁管的糙率为0.013。
当管道输水流量、水头损失一致时，塑料管内径可比金属管内径小13%，即可采用较小管径的PE管材代替较大管径的球墨铸铁管；当管内径、水头损失一致时，塑料管过水流量可比金属管大44%；当管内径、输水流量一致时，塑料管水头损失可比金属管小52%，可考虑选择较小扬程的水泵降低投资或减少电费等管道日常运行费用。
