混凝土表面质量缺陷原因分析处理方
混凝土表面质量缺陷原因分析及处理方法xx有色地质勘查局工程地质总队***
l 引言
水工建筑物多以清水混凝土本色为主，以其独特的风格展现在世人面前。
随着经济社会的发展，水工建筑物的外观质量对建筑物的整体评价越来越重要。
混凝土的施工受现场管理水平、建筑物的结构形式、施工的气候条件、施工方法的多样性以及施工工艺的随意性影响较大，在施工过程中难免出现蜂窝、麻面、错台、表面裂缝等质量缺陷。
在运行过程中，常常导致渗漏、冻融、化学侵蚀，降低承载能力、耐久性及抗渗能力，过流建筑物容易引起高速水流问题，严重影响混凝土建筑物的外观、耐久性和正常运行。
为避免以上问题的出现，就必须对混凝土缺陷进行处理。
2常见混凝土表面缺陷的成因及处理方法
2.1气孔
气孔的表现特性为：分散、单独、小于10mm。
2.1.1形成气孔的主要原因分析
a．砂子级配不合理、外加剂特别是引气剂掺量不规范、塌落度大、铺料厚度不合理。
b．振捣间距和振捣时间不规范致使混凝土振捣不密实，混凝土中的气泡未排出，一部分气泡停留在模板表面。
c．模板表面刷油后携带的水、气泡不能完全排出。
d．在一些混凝土斜面或曲面部位，混凝土振捣存有死角，气泡排出困难。
2.1.2预防措施
严格按照规范和试验配比要求配备干净的中粗砂；严格控制外加剂掺量；严格按照规范要求进行混凝土摊铺和振捣，混凝土摊铺厚度按照施工前的工艺试验控制，一般掌握在30~50cm，振捣时振捣棒快插慢拔，严格控制振捣时间，确保不欠振或漏振。
模板表面有一定吸附性或透气性（如：采用木制模板），气孔可以减少。
对混凝土顶面模板建议在混凝土初凝后及时拆模处理气泡，但拆模时要确保混凝土棱角和表面不受破坏，且不能扰动混凝土。
2.1.3处理措施
气泡影响混凝土外观，拆模后要尽早处理。
首先表面要充分湿润，用干净的麻布或橡胶海绵抹子在整个表面上擦抹砂浆，以填满所有的气孔和凹坑；砂浆灰砂比为1：2，砂的最大尺寸小于600μm，砂浆用水量要足以使其稠度成为浓乳浆；开始擦抹前24h，应采取遮蔽或喷雾方法处理。
2.2蜂窝麻面
蜂窝麻面的表现特性为：表面局部缺浆粗糙或有许多小凹坑，砂浆少碎石多，碎石之间出现空隙，形成蜂窝状的孔洞。
2.2.1原因分析
a．模板表面粗糙或清理不干净，粘有干硬水泥砂浆等杂物，拆模时混凝土表面被粘损。
b．钢模板脱模剂涂刷不均匀，拆模时混凝土表面粘结模板。
c．混凝土拌和料砂率小，混凝土水灰比过大，浇筑过程中混凝土产生离析，振捣不充分，漏振欠振，浇筑厚度过大，模板接缝处或在连接螺栓孔处漏浆等。
2.2.2预防措施
模板面清理干净，不得粘有干硬水泥砂浆等杂物。
木模板灌注混凝土前，用清水充分湿润，清洗干净，不留积水；钢模板涂模剂要涂刷均匀，不得漏刷。
优化混凝土配合比，浇筑过程中按时检测混凝土的塌落度和水灰比等指标；浇筑倾落高度超过2m时须通过串筒等设施下落，混凝土必须按操作规程分
层均匀振捣密实，严防漏捣，每层混凝土均匀振捣，模板接缝要严密，特别是模板底口处应封堵严密，避免蜂窝等烂根现象的出现。
2.2.3处理方法
麻面主要影响混凝土外观，处理时将麻面部位用清水刷洗，充分湿润后用潮湿的水泥抹平。
出现蜂窝，则先将松动的碎石和突出颗粒人工进行剔除，直到露出坚硬的混凝土，尽量形成喇叭口，外口大些，修整成四方形；然后用清水冲洗干净湿润，涂刷掺有建筑用胶的水泥浆后用高标号砂浆（不低于母混凝土标号）抹平。
2.3xx露筋
2.3.1表现特性
孔洞指混凝土结构内有空隙，混凝土架空局部没有混凝土；露筋是指混凝土结构内部的钢筋无混凝土包裹而外露。
露筋可使钢筋产生锈蚀破坏，影响建筑物结构安全甚至形成渗水通道。
2.3.2成因分析
a．混凝土中石子粒径偏大，下料时较大粒径的石子在钢筋网上密集。
b．混凝土配合比不恰当，砂率偏小，水泥砂浆不能有效地对石子形成包裹。
c．不按规定下料，下料高度过高，混凝土人仓后骨料分离，一次下料过多，下部因振捣器振动作用半径达不到，形成松散状态，振捣不到位。
d．入仓混凝土离析、干硬，混凝土料架空或骨料集中，混凝土铺料厚度过大、漏振。
e．在钢筋密集处或预埋件处，混凝土浇注不畅通，不能充满模板间隙；混凝土浇筑振捣时，垫块数量或位置不合适、垫块移位致使部分区域无保护层；建筑物构件结构断面较小，钢筋过密，致使部分较大粒径碎石卡在钢筋上，混凝土水泥浆不能充满钢筋周围。
2.3.3预防措施
a．检查混凝土配合比，调整粗骨料的级配，钢筋较密集时，选配适当粒径的碎石。
b．采用正确的振捣方法，严防漏振，混凝土拌和物应拌和均匀，和易性好，分层摊铺、平仓及时，严禁以振捣代平仓。
c．控制好下料。
要保证混凝土灌注时不产生离析，防止砂、石中混有黏土块或冰块等杂物，发现混凝土中有杂物，及时清除干净。
d．避免表面露筋的有效措施是加强现场管理人员和操作人员的责任意识，严格巡视检查，严格钢筋布位、绑扎和保护层厚度（主要是垫块的牢固程度）的检查检验，混凝土振捣严格按规范操作。
e．操作时不得踩踏钢筋，如钢筋有踩弯或脱扣者，及时调直，补扣绑好。
2.3.4处理措施
先用手持式切割机配合人工进行凿除，划定需要处理的范围，形成整齐而规则的边缘，再清洗干净填补面，涂刷相应的黏结剂或高标号水泥浆，用高一级的细石混凝土捣实并养护。
2.4混凝土裂缝
裂缝是混凝土中较常见的质量缺陷，裂缝的形式包括表层的、深层裂缝、贯穿裂缝、纵向裂缝、横向裂缝、斜向裂缝等。
表面的微裂缝有的呈网状、有的呈放射状、有的呈平行状，深层或贯穿的裂缝有的外宽内窄、有的内宽外窄。
按照缝宽、缝深、缝长及裂缝成因，可将裂缝分为不同类型。
对大体积混凝土，I类即龟裂或细微裂缝，一般缝宽a≤0.2mm，缝深h≤30cm；II类系表面（浅层）裂缝，一般缝宽0. 2mm≤a<0.3mm，缝深30cm<h≤50cm，缝深
h>500cm。
2.4.1形成原因
混凝土表面的裂缝大都是因为收缩而产生的，主要有两大类：一类是刚浇筑完成的混凝土表面水分蒸发过快而引起，另一类是水化热使混凝土产生内外
温差而引起。
此外，由于混凝土强度低、基础不均匀、混凝土碱骨料反应、混凝土初期养护不当、钢筋锈蚀对周围混凝土产生膨胀应力（钢筋锈蚀裂缝）、混凝土承受荷载和冻融等因素也会产生裂缝。
2.4.2预防措施
混凝土表面裂缝多发生在浇筑初期，主要是由于表面温度骤降失水太快引起的，因此对混凝土表面进行防护或养护，防止温差过大和失水过快是主要的预防措施。
表层混凝土收缩时将受拉，而由于混凝土抗拉能力很小，极易超过混凝土的应变能力，最终导致产生裂缝。
为了尽可能延长收缩时间以使混凝土有足够强度抵抗表面拉应力，就必须有效控制混凝土内部升温速率。
在混凝土中掺加适量的矿粉煤灰，减缓水化热释放速度；降低原材料温度，在混凝土结构内部采用冷却管等方法均可以降低内部混凝土温度，减少内外温差，混凝土浇筑完毕后要立即对其表面加以覆盖并及时洒水养护。
另外，在混凝土初凝前进行第二次振捣是避免出现这种缺陷的有效方法。
2.4.3处理方法
普通钢筋混凝土构件在工作时出现开裂是正常现象。
实践证明，当裂缝超过一定宽度时(一般为0. 25mm)才会对结构耐久性有一定影响，容易引起钢筋锈蚀、减少钢筋面积、降低与混凝土的黏结力、降低承载力、加快碳化剥落等病害。
为避免钢筋锈蚀，影响结构的长期使用性能，应及时对其进行裂缝修补。
一般裂缝的修补可采用表面封闭和压力灌浆修补法两种形式。
对于裂缝宽度小于0.20 mm的浅而细的表面裂缝，可用环氧树脂浆液进行表面封闭；对于裂缝宽度大于0.20 mm且较深的裂缝，应采用压力灌浆法修补。
3结语
混凝土表面缺陷在施工过程中是不可避免的，但是要完成一项优质工程，首先要确定质量目标、施工质量控制点；建立施工项目施工质量体系，明确各自的岗位职责和质量监督制度，落实施工质量控制责任，并制定相关技术、经济合同保证措施和制度。
加强各工序质量控制预防，改进施工工艺，控制好每道工序，才能确保混凝土施工质量达到预期的目的。
混凝土缺陷问题及处理方法

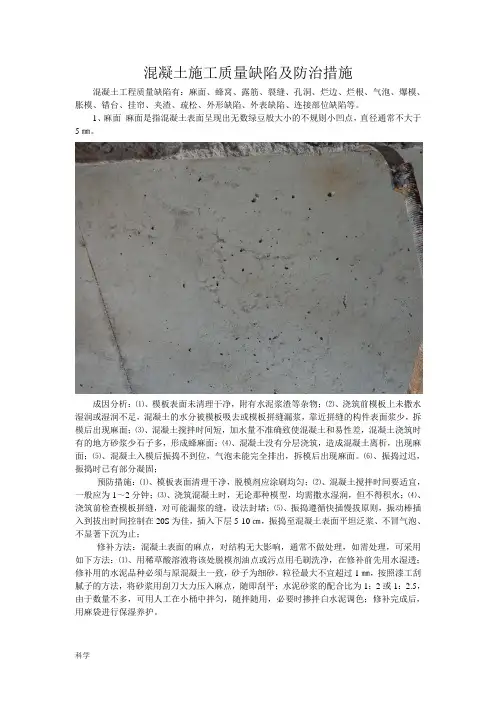

混凝土施工质量缺陷及防治措施混凝土工程质量缺陷有：麻面、蜂窝、露筋、裂缝、孔洞、烂边、烂根、气泡、爆模、胀模、错台、挂帘、夹渣、疏松、外形缺陷、外表缺陷、连接部位缺陷等。
1、麻面麻面是指混凝土表面呈现出无数绿豆般大小的不规则小凹点，直径通常不大于5㎜。
成因分析：⑴、模板表面未清理干净，附有水泥浆渣等杂物；⑵、浇筑前模板上未撒水湿润或湿润不足，混凝土的水分被模板吸去或模板拼缝漏浆，靠近拼缝的构件表面浆少，拆模后出现麻面；⑶、混凝土搅拌时间短，加水量不准确致使混凝土和易性差，混凝土浇筑时有的地方砂浆少石子多，形成蜂麻面；⑷、混凝土没有分层浇筑，造成混凝土离析，出现麻面；⑸、混凝土入模后振捣不到位，气泡未能完全排出，拆模后出现麻面。
⑹、振捣过迟，振捣时已有部分凝固；预防措施：⑴、模板表面清理干净，脱模剂应涂刷均匀；⑵、混凝土搅拌时间要适宜，一般应为1～2分钟；⑶、浇筑混凝土时，无论那种模型，均需撒水湿润，但不得积水；⑷、浇筑前检查模板拼缝，对可能漏浆的缝，设法封堵；⑸、振捣遵循快插慢拔原则，振动棒插入到拔出时间控制在20S为佳，插入下层5-10㎝，振捣至混凝土表面平坦泛浆、不冒气泡、不显著下沉为止；修补方法：混凝土表面的麻点，对结构无大影响，通常不做处理，如需处理，可采用如下方法：⑴、用稀草酸溶液将该处脱模剂油点或污点用毛刷洗净，在修补前先用水湿透；修补用的水泥品种必须与原混凝土一致，砂子为细砂，粒径最大不宜超过1㎜，按照漆工刮腻子的方法，将砂浆用刮刀大力压入麻点，随即刮平；水泥砂浆的配合比为1：2或1：2.5，由于数量不多，可用人工在小桶中拌匀，随拌随用，必要时掺拌白水泥调色；修补完成后，用麻袋进行保湿养护。
蜂窝是指混凝土表面无水泥浆，骨料间有空隙存在，形成数量或多或少的窟窿，大小如蜂窝，形状不规则，露出石子深度大于5㎜，深度不漏主筋，可能漏箍筋。
成因分析：⑴、模板漏浆或振捣过度，跑浆严重致使出现蜂窝；⑵、混凝土塌落度偏小，配合比不当或砂、石予、水泥材料加水量计量不准，造成砂浆少、石于多，加上振捣时间不够或漏振形成蜂窝；⑶、混凝土下料不当或下料过高，未设串通使石子集中，造成石子砂浆离析，没有采用带浆法下料和赶浆法振捣；⑷、混凝土搅拌与振捣不足，使混凝土不均匀，不密实，和易性差，振捣不密实，造成局部砂浆过少。
浅析混凝土表面质量缺陷产生的原因及防治措施
１ ２． ．预 防措 施 ： ． ２２ １ ）提 高操 作 人 员 的 质量 意 识 ，加 强 监 控力 度 ，保证 钢筋 布位 准确 、绑 扎 牢靠 ，保 护层 垫块 安 置稳 固 ，在 混凝 土振 捣 中操作 细 致。
５ ）加 强 施 工 技 术 管 理 和 质 量 检 查 工
作。 １ ２ ４．处理 方法 ： ．． ３
１ ）将 孔 洞 周 围 的松 散混 凝 土 和 软弱 浆 膜 凿除 ，并 凿成斜 面避 免 死角 。 ２ ）用 钢 丝刷 将 破 损 处的 尘 土 、碎 屑清 除。 ３ 用 压 力水 冲 洗 ， 支 设 带 托 盒 的 模 ） 板 ，洒 水 充分 湿 润７ ｈ ，仔 细分 层 浇筑 比 ２后 原混 凝土 强 度等级 高一 级 的细石 混凝 土 ，强 力 捣实 ，并认 真养 护 。细石 混凝 土 的水灰 比 宜 在０ ５ 内 ，并掺 入 水 泥用 量 万分 之 一 的 ．以 铝 粉 （ 胀剂 ），突 出结 构面 的混凝 土 ，待 膨 达 Ｎ５ ％强度后 再 凿去 ，表 面 用 １ ２ ： ． Ｏ ： ～ｌ ２ ５ 水 泥砂 浆抹平 。
摘 要 对 混凝 土 常 见的表 面质量 缺 陷进 行 分类 ，并 对 这 些 缺 陷 产 生 的 原 因 、 预 防措 施 和 处 理 方
法进 行 分析 。
关键 词 混凝 土 表 面质 量 缺 陷 ；缺 陷 种 类 ；产 生 原
因 ；预 防 措 施 ； 处 理 方 法
缝 隙漏 浆 。 ５ ）振捣 不 足 ，气泡 未排 出 。 ６ ）捣 固后没 有很 好养 护 。 １２． ． 预防 措施 ： ． １２ １ ）模 板 表面 平 整 、干净 ，不 得 粘 有 干 硬性 水 泥等 物 。
１ ２ ３ 窝 ． ．蜂 １２． ． 产生 的原 因 ： ． ３１ １ ）混 凝 上 配 合 比不 当或 砂 、石 子 、水 泥 材料加 水 量不 准 ，造 成砂 浆 少 ，石 子多 。 ２ ）混 凝 土 搅 拌 时 间 短 ， 没 有 拌 和 均 匀 ，骨料 与 砂浆 分 离。 ３ ）浇 筑 混 凝土 时 ，下料 不 当或 一次 下 料过 多 ，没 有分 段分 层浇 筑 ，造成 混凝 土漏 振 ，或振 捣 不充 分 ，未达 到返 浆的 程度 。 ４ 卸料 高 度偏 大 ，料 堆 周边 骨 料 集 中 ） 而 少砂 浆 ，未作 好平 仓 。 ５ ）模 板 破 损 或模 板 缝 隙 未堵 严 ，或模
混凝土质量缺陷防治及修补方案
混凝土质量缺陷防治及修补方案1. 背景介绍混凝土是在建筑工程中广泛使用的一种材料，因其强度高、耐久性好等优点被广泛应用。
但在混凝土应用的过程中，可能会出现一些质量缺陷，如裂缝、鼓包、空鼓等，这些缺陷可能会导致建筑物的损坏和安全隐患。
因此，对于混凝土质量缺陷的防治及修补是非常必要的。
2. 混凝土质量缺陷及其原因分析2.1 裂缝裂缝是混凝土中最常见的质量缺陷之一，主要原因包括：•拌合不均匀；•混凝土质量不合格；•外力作用；•温度变化；•含砂量过高2.2 鼓包鼓包是混凝土表面局部鼓起或凹陷的现象，主要原因包括：•初凝后混凝土表面被反复涂抹；•制模和震捣技术不当；•钢筋锈蚀；•混凝土硬化收缩；•温度变化。
2.3 空鼓空鼓是指混凝土中产生的空洞，主要原因包括：•制模质量不良；•震捣不当；•施工不细心。
3. 混凝土质量缺陷防治措施3.1 预防为了预防混凝土质量缺陷的产生，需要确保混凝土的原材料质量和施工质量，具体措施包括：•良好的材料管理；•严格的施工规范；•正确的施工工艺；•确保混凝土坍落度合适。
3.2 治理如果混凝土出现了质量缺陷，需要及时采取相应的治理措施，具体措施包括：•补强处理；•注浆处理；•开槽处理；•喷涂处理。
4. 混凝土质量缺陷修补方案4.1 裂缝修补对于混凝土中的裂缝，可以采用以下修补方案：•开口，修补，填缝：对于较小的裂缝可以采用此方法进行修补，首先在裂缝上开口，然后将修补材料填入缝中,填满后用金属板将膏状材料抹平。
•充填法：对于较宽的裂缝可以采用此方法进行修补，首先在裂缝处打孔，在经过处理的孔内注入修补材料，充填孔隙，直到充满。
•覆盖法：对于较大的裂缝可以采用此方法进行修补，首先在裂缝处将双面胶布贴在裂缝两侧，然后将玻璃纤维布贴在上面，再将修补材料涂在玻璃纤维布上，使其完全包裹住裂缝。
等修补材料干燥后，撕掉玻璃纤维布和胶布，使表面平整。
4.2 鼓包修补对于混凝土中的鼓包，可以采用以下修补方案：•开挖法：将鼓包部位的混凝土削掉，然后用砂浆或修补材料重新覆盖。
混凝土外观质量缺陷及治理措施
裂缝
总结词
混凝土结构的裂缝包括收缩裂缝、沉降裂缝、温度裂缝等。
详细描述
裂缝的产生与多种因素有关，如混凝土配合比、水泥用量、骨料品种和含量、外掺剂、浇注顺序、浇注量和施工 缝处理等。此外，环境条件如温度、湿度、风速等也会影响混凝土的收缩和开裂。
02
混凝土外观质量缺陷产生原因
材料原因
01
02
03
水泥质量不达标
和强度增长。
拆模时间过早
03
拆模时间过早，混凝土尚未达到足够的强度，导致表面出现裂
缝、掉角等问题。
设计原因
01
结构构造不合理
结构设计时未充分考虑混凝土的 受力特点，导致结构出现裂缝、 变形等问题。
02
钢筋配置不当
03
预埋件设计不合理
钢筋配置数量不足或间距过大， 影响混凝土的承载能力和耐久性 。
预埋件的位置、数量和固定方式 不合理，导致混凝土浇筑时出现 空洞、错位等问题。
案例二：某住宅楼混凝土裂缝治理
总结词
该案例主要介绍了某住宅楼混凝土裂缝的治理过程，包括裂缝类型、产生原因、治理措 施和效果评估。
详细描述
该住宅楼在施工过程中出现了混凝土裂缝，经过调查分析，主要原因是混凝土收缩、温 度变化等原因所致。为了治理这些裂缝，采取了注浆、表面封闭等措施，最终有效地控
制了裂缝的发展，提高了结构的耐久性。
孔洞是指混凝土内部存在的空洞，通 常是由于混凝土浇筑时没有充满模板 或振捣不充分等原因引起的。
VS
治理措施包括：对孔洞进行钻孔、清 理和高压注浆，注浆材料可选用单组 分聚氨酯浆材或双液浆。同时，需要 加强混凝土浇筑时的控制，确保混凝 土充分密实，防止类似问题的再次出 现。
混凝土施工过程中常见缺陷与处理方法
混凝土施工过程中常见缺陷与处理方法混凝土是建筑中常用的一种材料，它具有良好的耐久性和强度，但在施工过程中常常会出现一些缺陷。
这些缺陷可能会影响到混凝土结构的性能和使用寿命，因此及时发现和处理这些缺陷是非常重要的。
本文将介绍混凝土施工过程中常见的缺陷以及相应的处理方法。
一、混凝土破裂缺陷混凝土常常会出现破裂缺陷，主要是由于混凝土的收缩、温度变化等引起的。
这种缺陷会降低混凝土结构的强度和耐久性，因此需要及时处理。
1. 破裂缺口处理如果出现破裂缺口，可以采用填补的方式进行处理。
首先需要清理缺口，并将其周围的表面打磨平整。
然后使用混凝土修补材料，将其填补至与周围平面齐平。
最后进行养护，保持湿润环境，促使修补材料充分硬化。
2. 裂缝修补如果出现较长的裂缝，可以采用修补的方式进行处理。
首先需要清理裂缝，去除其中的杂物和旧有材料。
然后进行预处理，使用粘结剂将裂缝两侧的表面粘合在一起。
最后使用混凝土修补材料填补裂缝，保持表面平整并进行养护。
二、混凝土表面缺陷混凝土表面常常会出现一些不平整和裂纹等缺陷，这不仅会影响到混凝土的美观度，也可能会降低结构的耐久性。
1. 修复不平整表面如果混凝土表面存在不平整，可以采用打磨和修补的方式进行处理。
首先需要打磨表面，去除凸起的部分，并使表面平整。
然后使用混凝土修补材料填补凹陷的部分，保持表面平整并进行养护。
2. 修复裂纹表面如果混凝土表面存在裂纹，可以采用修复和填补的方式进行处理。
首先需要清理裂纹，去除其中的杂物和旧有材料。
然后进行预处理，使用粘结剂将裂纹两侧的表面粘合在一起。
最后使用混凝土修补材料填补裂纹，保持表面平整并进行养护。
三、混凝土质量缺陷混凝土质量缺陷是指混凝土材料本身存在的问题，如气孔、异物等。
这些缺陷可能会导致混凝土结构的强度和耐久性下降，因此需要及时处理。
1. 填补气孔如果混凝土中存在气孔，可以采用填补的方式进行处理。
首先需要清理气孔，去除其中的杂物和空洞。
混凝土缺陷分类及处理方法
混凝土缺陷分类及处理方法混凝土在建筑工程中扮演着重要的角色，但是由于施工、材料、设计等方面的因素，常常会出现一些缺陷。
这些缺陷不仅会影响建筑物的美观，还可能降低其结构强度和使用寿命。
因此，对混凝土缺陷进行准确分类并采取相应的处理方法是非常重要的。
一、表面缺陷：1.麻面：麻面是指混凝土表面出现大量小颗粒，使得表面看起来不光滑。
主要原因是振捣不均匀或振捣时间不足。
处理方法包括加强振捣，提高浇注质量。
2.砂浮、石浮：砂浮是指混凝土表面出现砂粒浮起的现象，石浮则是指较大的骨料暴露在表面。
这些缺陷主要是由于混凝土中的砂、石料分离造成的。
解决方法包括增加砂浆的粘结性和提高骨料的分散性。
3.裂缝：混凝土表面出现的裂缝是常见的缺陷。
这些裂缝可能是由于干缩、温度变化、负载等原因造成的。
处理方法包括在施工中增加缝隙控制措施，如设置伸缩缝、控制混凝土收缩等。
二、强度缺陷：1.空鼓：空鼓是指混凝土与底层结合不密实，出现空隙或空洞的问题。
造成空鼓的原因主要有浇筑不均匀、振捣不充分等。
处理方法包括修复空鼓部位，重新浇筑或注浆填充。
2.强度不足：混凝土的强度不足是指其强度无法满足设计要求。
造成强度不足的原因可能有材料配合比例不当、养护不充分等。
解决方法包括调整配合比例、加强养护措施等。
三、功能性缺陷：1.渗漏：渗漏是指混凝土中出现裂缝、空隙等问题导致水、气等渗入的现象。
处理方法包括修复渗漏部位，采用防水涂料或施工防水层。
2.声音传播不良：混凝土在使用过程中可能会出现声音传播不良的问题，影响居住环境。
解决方法包括加强混凝土的密实性，增加隔音材料等。
综上所述，混凝土缺陷的处理方法根据不同的缺陷类型而有所不同。
通过对混凝土缺陷的分类和准确识别，可以采取相应的措施来处理，确保建筑物的质量和使用寿命。
最重要的是，在施工过程中严格控制质量，选用合适的材料，确保混凝土的均匀性和强度，以减少潜在的缺陷出现。
混凝土表面缺陷原因及治理口诀
混凝土表面缺陷原因及治理口诀：在混凝土施工过程中，我们可能会遇到表面缺陷问题，比如出现气泡、麻面、颜色不均等情况。
这些缺陷不仅影响混凝土的美观度，还可能对其性能产生负面影响。
为了解决这些问题，我们需要了解其产生的原因，并采取相应的治理措施。
一、原因分析：1. 配合比计量不准：混凝土的配合比是影响其性能的关键因素。
如果砂石、水泥等材料的计量不准确，会导致混凝土的流动性、粘聚性等指标出现异常，从而在表面形成气泡等问题。
2. 搅拌不匀：搅拌是混凝土施工中至关重要的环节。
如果搅拌不充分、不均匀，会导致混凝土内部出现分层、离析等现象，从而影响其表面质量。
3. 模板漏浆：模板固定不牢固或接缝不严密，容易导致混凝土浇筑时漏浆现象的发生。
这不仅会造成混凝土浪费，还会在表面形成明显的痕迹。
4. 振捣不够或漏振：振捣的目的是使混凝土内部密实，排出其中的气泡。
如果振捣时间不足或漏振，会导致气泡残留在混凝土中，形成表面缺陷。
5. 一次浇捣混凝土太厚：一次浇捣混凝土太厚会导致内部气泡难以排出，使表面出现缺陷。
6. 砂石级配不好：砂石级配不良会使混凝土容易离析，造成表面气泡、蜂窝等问题。
7. 自由倾落高度超过规定：当混凝土自由倾落高度过高时，其内部的空气难以完全排出，易形成气泡。
8. 振捣器损坏或临时断电：振捣器损坏或临时断电会导致混凝土内部的气泡无法完全排出，形成表面缺陷。
9. 施工缝处理不当：施工缝是混凝土浇筑过程中不可避免的部分。
如果施工缝处理不当，会导致新旧混凝土结合不紧密，从而出现裂纹等问题。
二、治理措施：针对上述原因，我们采取相应的治理措施：1. 严格控制配合比：按照设计要求，精确计量砂石、水泥等材料，确保配合比的准确性。
同时，要定期检查计量器具的准确性，确保施工质量。
2. 充分搅拌：确保混凝土搅拌时间充足、均匀，使其各种成分充分融合在一起，避免出现分层现象。
在搅拌过程中可以添加适量的消泡剂，帮助消除内部气泡。
混凝土浇筑过程中常见的质量问题及处理途径
混凝土浇筑过程中常见的质量问题及处理途径混凝土是建筑施工中常用的材料之一，其质量直接关系到建筑物的安全和耐久性。
然而，在混凝土的浇筑过程中常常会出现一些质量问题，如果不及时处理，可能会对整个工程造成严重影响。
本文将从八个方面探讨混凝土浇筑过程中常见的质量问题以及相应的处理途径。
1. 混凝土强度不达标混凝土的强度是衡量其质量的重要指标，但有时会出现强度不达标的情况。
造成这种问题的原因有多种，包括原材料选择不当、掺合料质量差、配比设计失误等。
解决这一问题的方法包括优化配合比、增加水灰比、采用高性能掺合料等，同时要加强施工管理和质量控制。
2. 表面开裂混凝土表面开裂是常见的质量问题之一，主要原因是混凝土的收缩和温度变化引起的应力超过了材料的承载能力。
解决表面开裂的方法包括增加混凝土的抗裂性能、控制混凝土表面的温度变化、采用内部细微裂缝控制措施等。
3. 泛油污在混凝土浇筑过程中，泛油污是常见的质量问题。
这主要是因为在隔离层材料的选用不当或者施工操作不规范导致混凝土与木模或钢模接触并发生反应。
解决泛油污的方法包括适当选择隔离层材料、严格控制施工操作规范、及时清洗模板和混凝土表面等。
4. 孔洞和缺陷混凝土中的孔洞和缺陷会降低其强度和耐久性。
这些问题主要是由于混凝土的浇筑、振捣和养护过程中产生的空气泡和水泥颗粒聚集引起的。
解决孔洞和缺陷问题的方法包括优化混凝土的配合比、加强振捣和养护过程中的管理、采用充填剂和改良剂等。
5. 裂缝混凝土中的裂缝是建筑工程中常见的质量问题，其产生原因复杂多样，包括温度变化、收缩、荷载变化等。
解决裂缝问题的方法包括合理设置伸缩缝、控制混凝土的收缩变形、采用纤维增强材料等，同时要加强养护措施，避免过早裂缝。
6. 颜色差异混凝土的颜色差异往往与其组成材料、配合比和养护条件有关。
解决颜色差异问题的方法包括优化配合比、选择相同来源的原材料、统一养护条件等。
7. 空鼓与脱层混凝土中的空鼓和脱层是常见的质量问题，其主要原因是混凝土与模板或基层之间的黏结力不够强。
混凝土施工中常见的质量缺陷和改进措施
混凝土施工中常见的质量缺陷和改进措施混凝土是建筑施工中常用的材料之一，然而，在混凝土施工过程中可能会出现一些质量缺陷。
本文将介绍常见的混凝土施工质量缺陷，并提出相应的改进措施。
1. 表面不平整表面不平整是混凝土施工中常见的质量问题之一。
这可能导致表面粗糙、凹凸不平，影响建筑物的外观和使用。
为了解决表面不平整的问题，可以采取以下措施：- 控制混凝土的质量：确保混凝土的配合比、水灰比以及施工过程中的振捣等操作符合标准要求。
- 加强施工过程的监控：及时调整工艺参数，提高施工质量控制的精度。
- 使用适当的施工工具：如平整器、打磨机等，对混凝土表面进行修整和抛光。
2. 裂缝裂缝是混凝土结构中常见的质量缺陷，可能由于温度变化、收缩等因素引起。
为了防止和修复混凝土裂缝，可以考虑以下措施：- 控制混凝土的收缩：合理控制混凝土的配合比，选择合适的掺合料，以减少混凝土的收缩性。
- 采用预应力混凝土：预应力混凝土具有更好的抗裂性能，能够有效减少裂缝的产生和扩展。
- 进行定期维护：定期检查混凝土结构，修补和填充已有的裂缝，以防止其扩大和影响结构安全。
3. 骨料分布不均匀骨料分布不均匀是导致混凝土强度不均匀的原因之一。
这可能会对建筑物的承载力和耐久性产生负面影响。
要改善骨料分布的均匀性，可以考虑以下方法：- 加强混凝土的搅拌：确保混凝土搅拌过程中骨料能够充分均匀地分布。
- 采用合适的骨料：选择符合标准要求的骨料，确保其颗粒大小和形状适宜。
- 控制混凝土的流动性：通过控制水灰比和添加剂的使用，调整混凝土的流动性，提高骨料分布的均匀性。
结论为了确保混凝土施工的质量，需要注意并改善常见的质量缺陷。
控制表面平整度、防止和修复裂缝以及改善骨料分布的均匀性，是实现高质量混凝土施工的关键措施。
通过采取合适的措施，能够提高混凝土结构的质量和使用寿命。
混凝土常见质量问题原因和处理方法
混凝土常见质量问题原因和处理方法一、混凝土裂缝1、混凝土路面裂缝主要原因分析：1．基础夯实不够,地表和地下水排不畅,挖填接触处沉降不一致；2．自然环境的冻融,环境干旱和温差影响；3．骨料含泥量大,骨料粒径大,比例不当,砂率较小；4．水灰比控制不严,拌和时间短不匀,振捣不实,压光拉毛不当；5．设计强度偏低,养护不及时,路面过早行车;主要预防措施：1．混凝土的水灰比宜小,用水量应小,适当掺入减水剂；2．石子不应过粗,减少表面含泥量,确保骨料级配良好；3．降低混凝土入模温度,避开高温施工时间；4．气温陡然降低采取防护措施,加强施工后养护及保护,切缝及时准确;2、混凝土楼板裂缝主要原因分析：1．楼板表层混凝土水分蒸发的速度比内部快得多,表层混凝土的收缩受到下层相对不收缩的内部混凝土的约束引起拉应力,造成混凝土表层很容易产生塑性开裂；2．楼板混凝土的收缩受结构的另一部分如混凝土梁,柱的约束而引起拉应力,拉应力超过混凝土抗拉强度时混凝土将会产生裂缝,并且能够在比开裂应力小得多的应力作用下扩展延伸；3．因养护不及时,水未洒到,受风吹日晒表面水分散失过快,内部温度变化小,表面干缩变形时受内部混凝土约束而产生较大拉应力；4．新浇混凝土楼板容易在模板,支撑变形或沉陷的情况下产生裂缝;主要预防措施：1．模板及其支撑系统要有足够的刚度,施工期间不要过早拆除楼板的模板支架,在楼板的混凝土施工完具有一定的强度后才进行下一道工序的施工；2．预拌混凝土应严格控制水泥及拌和水用量,减少塌落度,不选用增加混凝土干缩的外加剂,同时力求砂石级配最优；3．防止过度振捣楼板混凝土,过度的振捣会使混凝土产生离析和泌水,使其表面形成水泥含量较多的沙浆层和水泥浆层,易产生干缩裂缝;同时要在混凝土沉淀收缩基本完成后才开始楼板的最终抹面；4．加强混凝土养护,保持混凝土楼板表面湿润,特别是在混凝土终凝初期,要严格按要求进行浇水养护,养护时间提前至浇筑后4小时以内洒水,在常温下养护不少于两周;养护期后,在施工期间特别干燥时也应进行浇水养护;3、季节交替期的裂缝在南方季节交替期气候温度变化较大,特别是白天与晚上的温差有时温差达20℃以上,同时空气相对湿度变化大,在春夏季空气相对湿度大,秋冬季相对湿度较低;在此期间施工用户对于混凝土裂缝的反映相对集中;主要原因分析：1．水泥水化硬化过程直接与环境温度,相对湿度及其变化情况相关;在夏、秋季节交替期间高风速,低相对湿度,高气温和高的混凝土温度等复合作用下,混凝土表面脱水的速率过大,失水可以超过渗出水到达混凝土表面的速率,并造成毛细管负压,引起收缩,造成干缩裂缝；若温度波动较大,中断湿养护会使早期混凝土遭受热胀冷缩,可能引起开裂而产生温差裂缝；2．在季节交替期昼夜温差大时,易忽略夜晚的养护;同时进入秋冬季节气候干燥,空气相对湿度较低时,如认为气温适宜,而忽略水泥混凝土的养护或振动成型时间,将使混凝土裂缝产生几率增加;主要预防措施：1．季节交替时,用户尤须特别注意水泥混凝土的养护,确保水泥混凝土养护期间适宜的温湿度,对控制干缩与温差裂缝的最有效方法,是确保混凝土表面在完成抹面并开始常规养护以前一直保持湿润；2．热天避免砂,石及暴晒,施工时水泥混凝土必须在水泥初凝前振实成型,同时要避免水泥混凝土成型12h或1d后才开始养护的习惯作法;二、混凝土表面“起粉砂”混凝土表面“起粉”对其抗压强度等级影响不大,但严重者会破坏混凝土路面或楼地面耐磨性,抗渗性,美观性与长期耐久性,对工程质量不利;主要原因分析：1．混凝土泌水引起表层水灰比高,表层水化产物之间搭接不致密,空隙率大,结构松散,造成强度偏低；2．施工养护不当,施工早期水分散失过快,形成大量的水孔,表层的水泥得不到足够的水分进行水化；3．骨料级配不合理,含泥量高,过细的土砂也易导致地面起砂；4．为了节省成本混凝土公司加入了过多的粉煤灰做掺合料,导致混凝土表层起砂,起粉；5．压光时间掌握的不好,混凝土表面未达到一定的强度就上人作业,低温下施工混凝土表面受冻等;主要预防措施：1．混凝土配合比设计要合理,防止严重的泌水导致混凝土表层水灰比过大；2．砂,石集料要符合国家质量要求,减少细骨料含土量,水泥的凝结时间要适宜；3．施工过程要防止振捣过度造成混凝土严重的离析与泌水,在混凝土接近终凝时,要对混凝土进行二次抹面或压面,使混凝土表层结构更加致密；4．施工后要注意及时保温保湿养护不少于14天,要防止混凝土表面硬化前被雨水冲刷造成混凝土表面水灰比过大而使强度降低,又要防止表层水在强度建立起前散失,表层无足够水化产物封堵大的毛细孔,形成水孔；5．控制粉煤灰等掺和料的掺入量,避免其由于振捣过度等原因在混凝土表面富集,影响表层混凝土强度并导致起砂;三、混凝土泌水严重水泥凝结中,密度大的粒子要沉降,产生固体粒子与水的分离,即新拌不可避免的产生泌水现象,严重时用振动器振捣混凝土或拌和物静止一段时间后,在混凝土表面会产生较多水出现;主要原因分析：1．混凝土配合比中水灰比大,自由水多,水与水泥的分离时间长,过多自由水在表面,影响表层凝结硬化；2．在大磨高效旋粉机的生产工艺下,中细颗粒3-5ūm含量少,不足以封堵毛细孔,水分自下而上运动；3．砂石含泥多,颗粒粗,砂率小,混凝土凝结时间长,外加剂中缓凝组分多,在混凝土凝结硬化前,水泥的沉降时间延长,导致泌水；4．一般情况下强度等级低的混凝土易出现泌水,其中复合水泥的泌水现象相对严重,水泥中掺非亲水性混合材或使用矿渣,粗粉煤灰等做混凝土掺和料时,泌水量会增大；5．施工养护不规范,过度振捣加剧泌水;主要预防措施：1．减少单位用水量,控制水灰比不过大,凝结时间适宜；2．混凝土配制时优先选用保水性能较好的品种水泥,可掺些粉煤灰,火山灰等掺合料增强混凝土拌合物的保水性;砂石集料符合施工规范,选择合理的砂率,采用连续级配的碎石,且针片状含量小；3．施工防止过度振捣,注意养护；4．要求混凝土外加剂不过掺,同时改善外加剂性能,使其具有更好的保水,增稠性；5．当发生泌水现象时应该考虑减少用水量或改变混凝土的配比,并将分泌到表面的水分排除出去;当轻微泌水时可不予处理,因为少量泌水可以使混凝土表面保持湿润,同时可一定程度上减低混凝土内水灰比提高混凝土实际强度;四、混凝土结构,构件表面损伤1、混凝土麻面主要表现为混凝土表面局部缺浆粗糙或有许多小凹坑,但无钢筋外露;主要原因分析：1．模板表面粗糙或清理不干净,粘有干硬水泥砂浆等杂物,拆模时混凝土表面被粘损,出现麻面；2．木模板在浇筑混凝土前没有浇水湿润或湿润不够,浇筑混凝土时,与模板接触部分的混凝土,水分被模板吸去,致使混凝土表面失水过多,出现麻面；3．钢模板脱模剂涂刷不均匀或局部漏刷,拆模时混凝土表面粘结模板引起麻面；4．模板接缝拼装不严密,浇筑混凝土时缝隙漏浆,混凝土表面沿模板缝位置出现麻面；5．混凝土振捣不密实,混凝土中的气泡排出时一部分气泡停留在模块表面,形成麻点;主要预防措施：1．模块面清理干净,不得粘有干硬水泥砂浆等杂物；2．木模板在浇筑混凝土前,应用清水充分湿润,清洗干净,不留积水,模板缝拼接严密,如有缝隙,应用油毡条,塑料条,纤维板或水泥砂浆等堵严,防止漏浆；3．钢模板脱模剂要涂刷均匀,不得漏刷；4．混凝土必须按操作规程分层均匀振捣密实,严防漏振,每层混凝土均应振捣至气泡排除为止；5．麻面主要影响混凝土外观,对于表面不再装饰的部位应加以修补,将麻面部位用清水刷洗,充分湿润后用水泥浆或1:2水泥砂浆抹平.2、混凝土蜂窝蜂窝主要现象表现为混凝土局部疏松,砂浆少,石子多,石子之间出现空隙,形成蜂窝状的孔润;主要原因分析：1．混凝土配合比不准确,或砂,石,水泥材料计量错误或加水量不准,造成砂浆少石子多；2．混凝土搅拌时间短,没有拌和均匀,混凝土和易性差,振捣不密实,在浇筑中下料不当,石子过于集中造成混凝土离析；3．混凝土一次下料过多,没有分段分层浇筑,振捣不实或下料与振捣配合不好,因漏振而造成蜂窝；4．模板孔隙未堵好,或模板支设不牢固,振捣混凝土时模板移位,造成严重漏浆或墙体烂根,形成蜂窝;主要预防措施：1．混凝土搅拌时严格控制配合比,经常检查,保证材料计量准确；2．混凝土应拌和均匀,按规范把握最短搅拌时间,确保振捣密实；3．混凝土自由倾落高度一般高度不得超过2米,浇筑楼板混凝土时,自由倾落度,不宜超过1米,如超过上述高度,要采取串筒,溜槽筹措施下料；4．浇筑混凝土时,应经常观察模板,支架,堵缝等情况;如发现有模板走动,应立即停止浇筑,并应在混凝土凝结前修整完好;5．混凝土有小蜂窝,可先用水冲洗干净,然后用1:2左右水泥砂浆修补；如果是大蜂窝,则先将松动的石子和突出颗粒剔除,尽量剔成喇叭口状,然后用清水冲洗干净湿透,再用高一级的细石混凝土修补捣实,加强养护;3、混凝土露筋主要表现在混凝土内部主筋,副筋或箍筋局裸露在结构构件表面;主要原因分析：1．灌筑混凝土时,钢筋保护层垫块位移或垫块太少或漏放,致使钢筋紧贴模板外露；2．结构构件截面小,钢筋过密,石子卡在钢筋上,使水泥砂浆不能充满钢筋周围,造成露筋；3．混凝土配合比不当,产生离折,靠模板部位缺浆或模板漏浆；4．混凝土保护层太小或保护层处混凝土振或振捣不实,振捣棒撞击钢筋或踩踏钢筋,使钢筋位移,造成露筋；5．木模扳未浇水湿润,吸水粘结或脱模过早,拆模时缺棱,掉角,导致漏筋;主要预防措施：1．浇灌混凝土,应保证钢筋位置和保护层厚度正确,并加强检验查,钢筋密集时,应选用适当粒径的石子,配料所用石子最大粒径不超过结构截面最小尺寸的1/4,且不得大于钢筋净距的3/4,保证混凝土配合比准确和良好的和易性；浇灌高度超过2m,应用串筒,或溜槽进行下料,以防止离析；模板应充分湿润并认真堵好缝隙；混凝土振捣严禁撞击钢筋,操作时,避免踩踏钢筋,如有踩弯或脱扣等及时调整直正；保护层混凝土要振捣密实；正确掌握脱模时间,防止过早拆模,碰坏棱角；2．表面漏筋,刷洗净后,在表面抹1:2左右水泥砂浆,将允满漏筋部位抹平；漏筋较深的凿去薄弱混凝上和突出颗粒,洗刷干净后,用比原来高一级的细石混凝土填塞压实；3．振捣时先使用插入式振捣器振捣梁腹混凝土,使其下部混凝土溢出与箱梁地板混凝土相结合,然后再充分振捣使两部分混凝土完全融合在一起,从而消除底板与腹板之间出现脱节和空虚不实的现象;4、混凝土孔洞混凝土结构内部有尺寸较大的空隙,局部没有混凝土或蜂窝特别大,钢筋局部或全部裸露;主要原因分析：1．在钢筋较密的部位或预留孔洞和埋件处,混凝下料被卡住,未振捣就继续浇筑上层混凝土；2．混凝上离析,砂浆分离,石子成堆,严重跑浆又未进行振捣；3．混凝土一次下料过多过厚,下料过高,振捣器振动不到,形成松散孔洞；4．混凝土内掉入模具,木块,泥块等杂物,混凝土被卡住;主要预防措施：1．在钢筋密集处及复杂部位,采用细石混凝土浇灌,在模扳内充满,认真分层振捣密实,预留孔洞；2．下料时应两侧同时下料,侧面加开浇灌门,严防漏振,砂石中混有粘土块,模板工具等杂物掉入混疑土内,应及时清除干净；3．将孔洞周围的松散混凝土和软弱浆膜凿除,用压力水冲洗,湿润后用高强度等级细石混凝土仔细浇灌,捣实;5、混凝土缺棱掉角主要表现在结构或构件边角处混凝土局部掉落,不规则,棱角有缺陷;主要原因分析：1．木模板未充分浇水湿润或湿润不够,混凝土浇筑后养护不好,造成脱水,强度低,或模板吸水膨胀将边角拉裂,拆模时,棱角被粘掉；2．低温施工过早拆除侧面非承重模板；3．拆模时,边角受外力或重物撞击或保护不好,棱角被碰掉；4．模板未涂刷隔离剂,或涂刷不均;主要预防措施：1．木模板在浇筑混凝土前应充分湿润,混凝土浇筑后应认真浇水养护,拆除侧面非承重模板时,混凝土应具有一定强度；2．拆模时注意保护棱角,避免用力过猛过急,吊运模板时,防止撞击混凝土结构棱角；3．缺棱掉角,可将该处松散颗粒凿除,冲洗充分湿润后,视破损程度用1:2左右的水泥砂浆抹补齐整,或支模用比原来高一级混凝土捣实补好,认真养护;五、混凝土强度达不到设计要求主要原因分析：1．未严格按照科学的混凝土施工要求控制水灰比,当用同一种水泥时,混凝土强度等级主要取决于水灰比,而水泥水化时所需的结合水,一般只占水泥重量的25%左右,但为了便于拌制和振捣,使混凝土应具有一定的流动性,施工中需要用较多的水,当混凝土硬化后,多余的水分就残留在混凝土中形成水泡或蒸发后形成气孔大大地减少了混凝土抵抗荷载的实际有效面积,而且可能在孔隙周围产生应力.并且水灰比愈大,水泥浆与骨料粘结为也愈低,因而混凝土中水灰比愈大,强度就愈低;如为求施工便捷随意加水,或虽有配合比设计,但因现场砂,石料含水率过高,施工配合比没有扣除骨料的水分,增大混凝土中的水灰比,将造成混凝土强度严重不足；2．和易性欠佳,混凝土拌和不均匀,振捣不密实;混凝土中水灰比小固然从理论上讲可获得较高混凝土强度,但水灰比大小,势必影响混凝土的和易性,致使混凝土拌合物不易振捣密实也会影响混凝土的强度；3．混凝土施工时原材料选用不符合要求：水泥混凝土强度的产生主要是由于水泥硬化的结果,使用的水泥品种是否符合要求及是否受潮,水泥贮存时间等都对混凝土强度产生重要影响；骨料,砂、石骨料在混凝土中起骨架作用,如果其质量达不到要求很难配制出强度较高的混凝土；拌和用水质量对混凝土强度会产生影响；4．低温的影响,混凝土的强度增长与养护时期的气温有密切关系;当气温在零度以下时,水化作用基本停止；当气温低于-3℃时混凝土中的水冻结,而且水在结冰时体积膨胀近9%左右,从而混凝土有被胀裂的危险,使混凝土强度降低；5．混凝土试块取样没有代表性,不按规定制作试块,试块没有振捣密实,或浇筑温度太低；试块养护管理不善或养护条件不符合要求；6．施工方法不当,如施工中计量不准,混凝土加料顺序颠倒,搅拌时间不够等因素均会造成混凝土强度达不到设计要求;主要预防措施：1．严格控制混凝土配合比,重点关注水灰比,控制水泥及拌和水用量；2．确保混凝土施工用原材料符合规范要求,使用符合施工要求的相应品种,等级水泥,对各种原材料有条件的施工方应送检检验,确保品质符合要求；3．规范施工,按顺序上料,施工中加强搅拌,振捣,搅拌时间应根据混凝土的坍落度和搅拌机容量合理确定,确保混凝土均匀性及密实性；4．注重养护,确保养护温度及水泥水化速率；5．规范混凝土的试块检验,确保试验的代表性,准确性;六、混凝土外加剂对水泥的适应性不佳主要原因分析：1．水泥本身问题,包括水泥中的碱含量,游离钙过高,细度不稳定,掺入的混合材无法有效提高水泥的流动性等;同时熟料矿物组分对水化速率及外加剂的吸附能力直接相关：C3A>C4AF>C3S>C2S, C3A含量较高的水泥,塌落度损失快,保水性好,与外加剂的适应性相对较差；2．水泥生产工艺中熟料急冷措施控制,石膏粉磨时的温度等,造成水泥中矿物组分,晶相状态,石膏形态发生改变,从而影响到混凝土外加剂对水泥的适应性；3．外加剂自身性能欠缺,如减水剂的减水率低,针对不同品种,等级及生产厂家的水泥无较好的适应兼容性等；4．环境温,湿度高低直接影响外加剂对水泥的适应性,水泥存放一段时间后,温度下降,使外加剂高温适应性得到改善；5．配合比中砂,石级配及混凝土配合比也影响外加剂对水泥的适应性;主要预防措施：1．优化水泥性能,加强水泥生产工序控制,严格控制有害组分的含量,确保适宜的熟料矿物组份及水泥粉磨细度,优选混合材掺入品种,寻求与外加剂适用性好的如矿渣,粉煤灰,优质石灰石等混合材；2．优选外加剂品种,施工单位及水泥厂家积极开展对不同外加剂的适应性试验并进行优选,同时外加剂生产厂家要针对水泥性能变化不断优化外加剂性能；3．严格按施工规范控制施工温,湿度,做好砂,石及掺和料的材料选择,合理控制混凝土配合比;七、混凝土塌落度经时损失大主要原因分析：1．混凝土外加剂与水泥适应性不好引起塌落度经时损失大；2．外加剂掺量不够,缓凝,保塑效果不理想；3．气温高,某些外加剂在高温下失效,水分蒸发快,尤其在夏季；4．配合比不当,水灰比小,水泥用量少,造成水泥水化时的石膏溶解度不够；5．选用水泥的需水量大,使用时水泥温度高；6．工地与搅拌站协调不好,压车,塞车时间长,导致塌落度损失过大;主要解决措施：1．调整外加剂配方,确保其与施工用水泥性能相适应,同时施工前必须做外加剂与水泥适应性试验；2．调整混凝土配合比,提高砂率,用水量,将初始塌落度调整到20cm以上,同时适量加大外加剂掺量,延缓凝结尤其在高温时；3．施工中加强养护,防止水分蒸发过快；4．改善混凝土运输车的保水,降温装置；5．关注水泥性能,有条件的可掺加适量粉煤灰,代替部分水泥;八、混凝土凝结时间异常1、凝结时间偏长主要原因分析：1．水泥凝结时间长,在配制成混凝土后水泥凝结时间波动将被放大近5倍,对混凝土凝结影响严重；2．缓凝剂或缓凝型减水剂掺量过大；3．环境养护温度过低,影响水化及凝结；4．掺和料活性未达要求及水泥细度过粗；5．施工水灰比大,水泥用量低;主要预防措施：1．强化工地养护,在低温时延时拆模；2．控制合理的配合比,减少外加剂中的凝剂组分,优选掺和料,确保其活性符合施工要求；3．跟踪水泥凝结时间等性能变化,与水泥厂家及时联系；4．冬夏季应作外加剂调节,环境温度低时不掺缓凝剂;2、凝结时间偏短主要原因分析：1．外加剂掺入不当；2．水泥凝结时间短,生产过程中使用了工业副产石膏或助磨剂；3．施工环境温度高,水化速率快;主要预防措施：1．关注水泥凝结时间等相关指标,对生产厂家生产工艺,材料发生变化的,及时沟通联系；2．控制施工环境温度及水泥温度,降低水化速率；3．优选外加剂品种及掺入量;九、混凝土拌合物和易性不好主要原因分析：1．水泥强度等级选用不当,当水泥强度等级与混凝土设计强度等级数值之比大于时,混凝土配制时水泥用量较少,混凝土拌合物松散；当水泥等级与混凝土设计强度等级数值之比小于时,混凝土配制时水泥用量过多,混凝土拌合物粘聚力大,成团,不易浇筑；2．配合比设计不合理,不符合施工工艺对和易性的要求,砂,石级配质量差,空隙率大,配合比中砂率过小,拌合物中水泥砂浆填不满石子之间的孔隙；3．混凝土拌和物配制时用水量偏大,施工坍落度过大,混凝土在运输,浇筑过程中难以控制其均匀性；4．搅拌时间过短,混凝土拌合物拌合不均匀,施工中计量管理不符合规范要求; 主要预防措施：1．混凝土配合比设计和试验方法,应按有关技术规定执行,通常配制普通混凝土的最大水泥用量不宜大于550kg/m3,普通钢筋混凝土最小水泥用量不宜小于260 kg/m3,泵送混凝土最小水泥用量不宜小于300kg/m3；2．合理选用水泥品种等级,使水泥强度等级与混凝土设计强度等级之比控制在之间;客观情况做不到时,可采取在混凝土拌合物掺加适量混合材如磨细粉煤灰等或减水剂等技术措施,以改善混凝土拌合物和易性；3．加强施工管理,各原材料计量岗位应建立岗位责任制,计量方法力求简便易行,可靠,特别是水,外加剂的计量,混凝土拌和物坍落度控制范围应满足施工工艺要求；4．在混凝土拌合浇注过程中,应按规定检查混凝土组成材料的质量和用量,特别是砂石骨料中含水量的变化,如混凝土配合比受到外界因素影响而有变动时,应及时检查调整；5．随时检查混凝土搅拌时间,不低于混凝土连续搅拌要求的最短时间;十、混凝土外表面泛白泛白物质基本是不融于水的碳酸钙CaCO3,也有其它碱类泛白;由于这些盐类多数是可融性的,在雨雪的作用下会流去消失;初次泛白一般比较均匀地出现在表面,背风背光处出现的频率要比向阳迎风面小得多,且随着使用时间的延长逐渐减弱.经过外界水分重新渗入混凝土产生的泛白为二次泛白;主要原因分析：与水泥品种,用量,混凝土密实度,吸水率和空隙有关,表面粗糙易积水,内部疏松吸水率大的部位最容易产生多次泛白;主要预防措施：。
