常用电机电流标准
电动机配配线口诀
我们在做具体的控制系统时，常要需要计算负载的大小来选择电缆线的规格,我们可以根据电机铭牌来确定，也可以通过一些公式来算出来，其实有一种简单的经验算法很容易估算出来，虽然不是绝对正确，也足以用来做为选择电缆规格的依据了。
方法是，我们常用的三相异步电机一般有两种接法，一种是星形一种是角形。
除较小的电机外，多数是角形，我们就说角形的，如果是一台380V供电的7.5KW的三相异步电机，那么它的额定每相工作电流约是15A。
实际通过算出来可能是比这个略小一点，我们完全可以按这个电流来选择电缆线了。
如果是一台380V供电的4KW的三相异步电机，那么它的额定每相工作电流约是8A。
可能我们以经看出来规律，也就是1千瓦功率约需2A电流，一个75KW的电机它的额定工作电流约是150A。
你可以通过公式的方法算算，结果是比较接近的。
下面我们说说怎么根据电流来选择多大截面积的电缆，我们选择的电缆为铜芯电缆。
我们举例说明，我们要给一台18.5KW的电机配线，可以算出它的额定电流为37A，也是根据经验1平方毫米铜线可以通过4~6A的电流，我们取其中间值5A，那么电缆线的截面积应为37/5=6.4平方毫米。
我们的标准电缆有6平方毫米和平共10平方毫米的，为了保证可靠性，我们选择10平方的电缆。
其实具体选择中我们也可能会选择6平方的，这要综合考虑，负载工作时消耗的功率是多大，如果只有额定的60%不到的话，可以这样选择，如果基本上要工作在额定功率附近，那只能选择10平方的电缆了电机如何配线？选用断路器，热继电器？如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。
高压电机启动电流倍数标准
高压电机启动电流倍数标准一、引言高压电机是工业领域中常用的动力设备之一，其启动过程中的电流峰值对电网的稳定运行和电机自身的安全运行都有着重要的影响。
为了确保高压电机的正常启动，并避免对电网造成过大的冲击，制定了高压电机启动电流倍数标准。
本文将详细介绍高压电机启动电流倍数标准的相关内容。
二、高压电机启动电流倍数标准的定义高压电机启动电流倍数标准是指在电机启动时，电流峰值与额定电流之比的规定。
通过限制启动电流的倍数，可以控制电机启动过程中的电流冲击，从而保护电网和电机自身的安全。
三、高压电机启动电流倍数标准的制定原则1. 保证电网的稳定运行：电机启动时的电流峰值不能过大，以避免对电网造成过大的冲击，导致电压波动或其他负面影响。
2. 确保电机的安全运行：电机启动时的电流峰值不能过小，以确保电机能够正常启动，并达到额定运行状态。
3. 综合考虑电机和电网的特性：制定高压电机启动电流倍数标准时，需要综合考虑电机的特性、负载情况和电网的容量等因素，以实现最佳的启动效果。
四、高压电机启动电流倍数标准的具体要求1. 启动电流倍数的范围：根据电网的稳定性和电机的特性，通常将高压电机启动电流倍数限制在2到5倍之间。
具体倍数的选择应根据实际情况进行评估，并在设计中进行合理的取舍。
2. 启动电流持续时间：启动电流的持续时间应尽量缩短，以减少对电网的冲击。
一般情况下，启动电流持续时间不应超过几秒钟。
3. 启动电流与负载的关系：启动电流倍数的选择应考虑电机的负载情况。
对于轻负载情况，可以适当增加启动电流倍数，以确保电机正常启动；对于重负载情况，则应适当降低启动电流倍数，以避免对电网造成过大的冲击。
4. 高压电机启动方式的选择：在设计高压电机启动系统时，应根据具体情况选择合适的启动方式，如直接启动、降压启动、星角启动等，并结合启动电流倍数标准进行设计。
五、高压电机启动电流倍数标准的重要性1. 保护电网的安全稳定运行：通过限制电机启动时的电流冲击，可以减少对电网的负荷冲击，保护电网的安全稳定运行。
三相电机不平衡电流标准
三相电机不平衡电流标准
一、电流稳定度
三相电机不平衡电流的稳定度是指在正常运行过程中，三相电流之间的差异程度。
理想情况下，三相电流应该完全相等，但由于各种因素的影响，实际运行中三相电流可能存在一定的不平衡。
为了保证电机的正常运行，三相电流的差异应控制在一定的范围内。
一般来说，三相电流不平衡度不应超过额定电流的10%。
二、电流对称度
电流对称度是指三相电流在相位上的平衡程度。
理论上，三相电流应该具有相同的幅值和相位，但在实际运行中，由于电机设计、制造、安装等因素的影响，三相电流的相位可能存在一定的偏差。
为了保证电机的正常运行，三相电流的相位偏差应控制在一定的范围内。
一般来说，电流对称度应不低于80%。
三、电流过载能力
三相电机在正常运行过程中可能需要承受一定的过载。
而过载能力是指电机在超出额定负载的情况下运行的能力。
为了保证电机的正常运行，电机应具有一定的过载能力，并且过载能力应与电机的设计、制造、安装等因素相适应。
一般来说，电机的过载能力不应低于额定负载的125%。
四、电流温升
三相电机在正常运行过程中，由于电能转化为热能的作用，电机内部温度会升高。
为了保证电机的正常运行，电机的温升应控制在一定的范围内。
一般来说，电机的温升不应超过60摄氏度。
五、绝缘耐压
三相电机在正常运行过程中，电机内部的绝缘材料需要承受一定的电压和过电压。
为了保证电机的正常运行，电机的绝缘材料应具有一定的绝缘耐压能力。
一般来说，电机的绝缘耐压应不低于额定电压的150%。
电机配线开关标准
电机配线开关标准我们在做具体的控制系统时，常要需要计算负载的大小来选择电缆线的规格,我们可以根据电机铭牌来确定，也可以通过一些公式来算出来，其实有一种简单的经验算法很容易估算出来，虽然不是绝对正确，也足以用来做为选择电缆规格的依据了。
方法是，我们常用的三相异步电机一般有两种接法，一种是星形一种是角形。
除较小的电机外，多数是角形，我们就说角形的，如果是一台380V供电的7.5KW的三相异步电机，那么它的额定每相工作电流约是15A。
实际通过算出来可能是比这个略小一点，我们完全可以按这个电流来选择电缆线了。
如果是一台380V供电的4KW的三相异步电机，那么它的额定每相工作电流约是8A。
可能我们以经看出来规律，也就是1千瓦功率约需2A电流，一个75KW的电机它的额定工作电流约是150A。
你可以通过公式的方法算算，结果是比较接近的。
下面我们说说怎么根据电流来选择多大截面积的电缆，我们选择的电缆为铜芯电缆。
我们举例说明，我们要给一台18.5KW的电机配线，可以算出它的额定电流为37A，也是根据经验1平方毫米铜线可以通过4~6A的电流，我们取其中间值5A，那么电缆线的截面积应为37/5=6.4平方毫米。
我们的标准电缆有6平方毫米和平共10平方毫米的，为了保证可靠性，我们选择10平方的电缆。
其实具体选择中我们也可能会选择6平方的，这要综合考虑，负载工作时消耗的功率是多大，如果只有额定的60%不到的话，可以这样选择，如果基本上要工作在额定功率附近，那只能选择10平方的电缆了。
电机如何配线？选用断路器，热继电器？如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器三相220V电机，1KW=3.5A。
三相380V电机，1KW=2A。
低压660V电机，1KW=1.2A。
高压3000V电机，4KW=1A。
高压600V电机，8KW=1A。
一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。

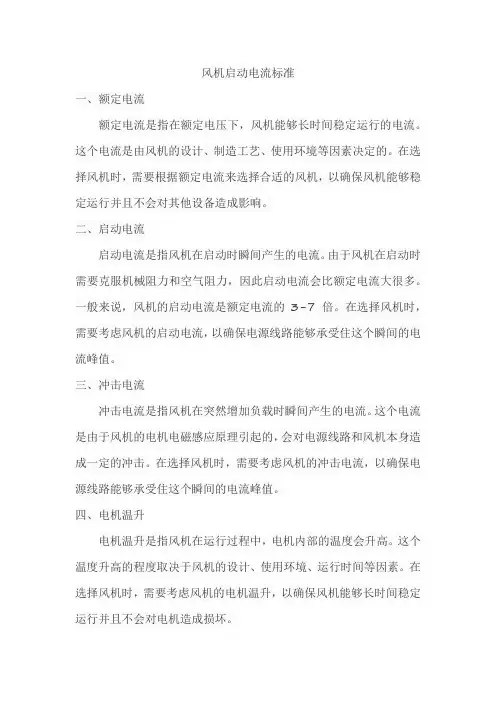

风机启动电流标准
风机启动电流标准一、额定电流额定电流是指在额定电压下，风机能够长时间稳定运行的电流。
这个电流是由风机的设计、制造工艺、使用环境等因素决定的。
在选择风机时，需要根据额定电流来选择合适的风机，以确保风机能够稳定运行并且不会对其他设备造成影响。
二、启动电流启动电流是指风机在启动时瞬间产生的电流。
由于风机在启动时需要克服机械阻力和空气阻力，因此启动电流会比额定电流大很多。
一般来说，风机的启动电流是额定电流的3-7倍。
在选择风机时，需要考虑风机的启动电流，以确保电源线路能够承受住这个瞬间的电流峰值。
三、冲击电流冲击电流是指风机在突然增加负载时瞬间产生的电流。
这个电流是由于风机的电机电磁感应原理引起的，会对电源线路和风机本身造成一定的冲击。
在选择风机时，需要考虑风机的冲击电流，以确保电源线路能够承受住这个瞬间的电流峰值。
四、电机温升电机温升是指风机在运行过程中，电机内部的温度会升高。
这个温度升高的程度取决于风机的设计、使用环境、运行时间等因素。
在选择风机时，需要考虑风机的电机温升，以确保风机能够长时间稳定运行并且不会对电机造成损坏。
五、能效标准能效标准是指风机在运行过程中，能量的利用效率。
这个效率取决于风机的设计、制造工艺、使用环境等因素。
在选择风机时，需要考虑风机的能效标准，以提高能源利用效率并且降低能源消耗。
六、噪声标准噪声标准是指风机在运行过程中产生的声音大小。
这个声音大小取决于风机的设计、制造工艺、使用环境等因素。
在选择风机时，需要考虑风机的噪声标准，以确保风机不会对周围环境造成过大的噪音污染。
七、振动标准振动标准是指风机在运行过程中产生的振动幅度。
这个振动幅度取决于风机的设计、制造工艺、使用环境等因素。
在选择风机时，需要考虑风机的振动标准，以确保风机不会对周围设备和建筑物造成过大的振动影响。
八、排放标准排放标准是指风机在运行过程中排放的污染物质量。
这个排放质量取决于风机的设计、制造工艺、使用环境等因素。
高压电动机空载电流标准
高压电动机空载电流标准高压电动机是工业生产中常见的一种电动机，其在机械设备的驱动和控制中起着至关重要的作用。
在电动机的运行过程中，电流是一个重要的参数，用来评估电机的工作状态和效率。
空载电流是指在电动机未连接负载的情况下，电机本身所消耗的电流。
为了确保电动机的安全运行和有效使用，制定了高压电动机空载电流的标准。
这些标准是根据电机的功率、电压和设计特性制定的，以确保电机在空载状态下的电流符合一定的规范要求。
首先，高压电动机空载电流标准主要根据电机的功率来制定。
不同功率的电动机其空载电流标准有所不同。
通常，电机的功率越高，其空载电流也会相应增加。
这是因为高功率电动机的电机内部电阻和电感较低，电流会相对较大。
其次，电机的电压也是高压电动机空载电流标准的重要因素之一。
电机的电压越高，电流也会相应增加。
这是因为电动机在高电压下运行时，其绕组的电压和电流都会相应增加。
另外，电动机的设计特性也会对高压电动机空载电流标准产生影响。
电动机的设计特性包括电机的转子结构、绕组材料和绝缘等级等因素。
这些因素会影响电机内部的电流传输和电流损耗，从而影响空载电流的大小。
根据国际电工委员会（IEC）和国家标准化管理委员会（ISO）的规定，高压电动机空载电流的标准应符合以下要求：首先，空载电流应符合电动机制造商提供的技术规格和参数。
电动机制造商会根据电机的设计和生产工艺，提供电机的空载电流范围和标准。
使用电动机时，应根据制造商的规定选择合适的电机，并确保其空载电流符合要求。
其次，空载电流应符合国家或地区的电气安全标准。
不同国家和地区的电气安全标准可能会有所不同，但都会规定电动机的空载电流不能超过一定的范围。
电动机的用户应了解并遵守所在国家或地区的电气安全标准。
此外，为了确保电动机的安全运行，用户还应定期检查电动机的运行状态和电流参数。
通过监测电动机的电流，可以及时发现电机的故障和问题，采取相应的维修和保养措施，以确保电动机的长期稳定运行。
电机功率与电流对照表
电机功率与电流对照表
电机功率 单位（ＫＷ）
供电电压 单位（Ｖ） 额定电流 单位（Ａ） ０.７５ ３８０ ２
１.５ ３８０ ３.６
２.２ ３８０ ５
３.０ ３８０ ６.６
４.０ ３８０ ８.５
５.５ ３８０ １１.５
７.５ ３８０ １５.５
１１ ３８０ ２２
１５ ３８０ ３０
１８.５ ３８０ ３７
２２ ３８０ ４４
３０ ３８０ ６０
３７ ３８０ ７２
４５ ３８０ ８５
５５ ３８０ １０５
７５ ３８０ １３８
９０ ３８０ １６０
在供电线路不是很长的情况下，功率与线径关系（国标铜线） 电机功率 单位（ＫＷ） 供电电压 单位（Ｖ） 铜线线径 单位（ｍｍ２）
０.７５～５.５ ３８０ ２.５
７.５～１１ ３８０ ４
１５ ３８０ ６
１８.５～２２ ３８０ １０
３０ ３８０ １６
３７～４５ ３８０ ２５
５５ ３８０ ３５
７５ ３８０ ５０
９０～１１０ ３８０ ７０
电机启动电流:一般为额定电流的5-7倍，若电机质量不好会更大，
单相电机：P=U*I*COS ɑ*效率，一般COS ɑ=0.75，效率=0.75，由此可以算得1KW 的额定电流为8.08A 。
启动电流为额定电流的5-7倍约40.4A-56.56A ， 电机空载电流为额定电流的1/3多，小功率达到2/3.
一般，三相交流异步电动机每千瓦约2A ，单相交流异步电动机每千瓦约8A 三相电机：P=1.732*U*I* COS ɑ，COS ɑ＝０.７５.。
电机功率与电流关系完整版
电机功率与电流关系Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】我们在做具体的控制系统时，常要需要计算负载的大小来选择电缆线的规格,我们可以根据电机铭牌来确定，也可以通过一些公式来算出来，其实有一种简单的经验算法很容易估算出来，虽然不是绝对正确，也足以用来做为选择电缆规格的依据了。
方法是，我们常用的三相异步电机一般有两种接法，一种是星形一种是角形。
除较小的电机外，多数是角形，我们就说角形的，如果是一台380V供电的的三相异步电机，那么它的额定每相工作电流约是15A。
实际通过算出来可能是比这个略小一点，我们完全可以按这个电流来选择电缆线了。
如果是一台380V 供电的4KW的三相异步电机，那么它的额定每相工作电流约是8A。
可能我们以经看出来规律，也就是1千瓦功率约需2A电流，一个75KW的电机它的额定工作电流约是150A。
你可以通过公式的方法算算，结果是比较接近的。
下面我们说说怎么根据电流来选择多大截面积的电缆，我们选择的电缆为铜芯电缆。
我们举例说明，我们要给一台的电机配线，可以算出它的额定电流为37A，也是根据经验1平方毫米铜线可以通过4~6A的电流，我们取其中间值5A，那么电缆线的截面积应为37/5=平方毫米。
我们的标准电缆有6平方毫米和平共10平方毫米的，为了保证可靠性，我们选择10平方的电缆。
其实具体选择中我们也可能会选择6平方的，这要综合考虑，负载工作时消耗的功率是多大，如果只有额定的60%不到的话，可以这样选择，如果基本上要工作在额定功率附近，那只能选择10平方的电缆了。
电机如何配线选用断路器，热继电器如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机服务系数就是指工作制式和过载率，是衡量电机连续负载工作能力的一个参数。它是为了满足特殊应用场合而备用的一个功率系 数。中文名: 电机服务系数； 性质： 工作制式和过载率； 作用：衡量电机连续负载工作能力； 目的：满足特殊应用场合；
例举：如果是30Kw的电机，如果系数是1.15，那么它的实际功率是30×1.15=34.5Kw 工作制式有连续工作，短时工作，间歇工作，过载率是指电机超过额定负载的能力，服务系数是一个综合指标，一般式s1--s9，过载 系数一般式1.15-1.2。
2940r/min
44.28A
2950r/min
59.8A
2950r/min
73.3A
2970r/min
88.6A
2970r/min
107.8A
2970r/min
145.8A
2970r/min
171.7A
210.6A
251.6A
2980r/min
301.3A 349A
376A
468A
服务电流SF1.15 服务电流SF1.2
序号
电机功率
1
15kw
20Hp
2
18.5kw
25Hp
3
22kw
30Hp
4
30kw
40Hp
5
37kw
50Hp
6
45kw
60Hp
7
55kw
75Hp
8
75kw
100Hp
9
90kw
125Hp
10
110kw
150Hp
11
132kw
180Hp
12
160kw
220Hp
13
185kw
250Hp
14
200kw
270Hp
15
250kw
340Hp
备注：SF名词解释：
额定电流 28.6A 34.7A 41A 55.4A 67.9A 82.1A 99.8A 135A 159A 195A 233A 279A 323A 348A 433A
常/min
30.9A
2930r/min
37.5A
32.9A
34.4A
39.9A
41.6A
47.2A
49.2A
63.7A
66.5A
78.1A
81.5A
94.4A
98.5A
115A
120A
156A
162A
182.8A
190.8A
224.2A
234A
276A
288A
320.8A
335A
372A
388A
401A
418A
500A
520A
系数A/kw 1.9 1.875 1.863 1.846 1.835 1.824 1.814 1.8 1.777 1.772 1.765 1.744 1.746 1.74 1.732
