微机全自动量热仪系统工作原理
全自动量热仪说明书
全自动量热仪说明书一、概述本仪器是最新一代智能型全自动发热量测定仪器，符合。
主要由恒温式量热系统及单片微机控制系统等部分组成，是一种由单片微机系统自动控制,并能进行数据处理的高度自动化的热量测量仪器；该仪器主要用于煤炭、石油、化工、食品、木材、炸药等可燃物质发热量的测定，在测出弹筒发热量的同时换算出相应的高位发热量和低位发热量。
其主要特点和先进性表现在. 采用高级单片微机系统，采用进口高精度元器件，实现高精度温度测量。
配合仪器完整独特的注排水和量热系统可自动标定系统热容量，测定试样发热量。
输入硫、水分、氢等数据，即可换算并同时打印出弹筒发热量、高位发热量，低位发热量等结果，并且同时打印卡和焦耳二种单位，方便用户。
. 内筒采用片状桨叶的电动搅拌；采用熔断式棉线点火方式，可靠性高、操作方便。
．仪器水箱、水箱上盖接水面全不锈钢制造，永不锈蚀。
．点火采用自恢复式熔断保险，熔断后可自行恢复，免维护。
．操作全自动化，人工所需做的只是称量、装弹和充氧，仪器自动完成定量注水、自动搅拌、点火、输出打印结果、排水等工作。
．采用设计完善的充氧仪，使用可靠方便。
. 人机交互界面友好,大屏幕汉字屏幕显示时间和实验进程，即学即用。
二、主要技术指标.热容量约．氧弹工作压力（充氧）：～，最大耐压实验（水压）：容积：质量：外形尺寸：φ×.外水筒容量约.内水筒容量约.点火电压.点火方式熔断式棉线点火.温度分辨率℃.测量精度符合国标.电源±，．整机功率点火状态下＜．使用环境℃. 注水时间秒可调三、使用条件、实验室应设在一单独房间，不宜在同一房间内同时进行其它实验项目。
实验室最好朝北，以避免阳光照射，否则仪器应放在不受阳光直射的地方。
、室温应保持相对稳定，每次测定室温变化不应超过℃，室温以在～℃范围为宜。
、室内应无强烈的空气对流，因此不应有强烈的热源、冷源和风扇等，实验过程中应避免开启门窗。
若实验室已安装空调，则需避免空调风直接吹向仪器。

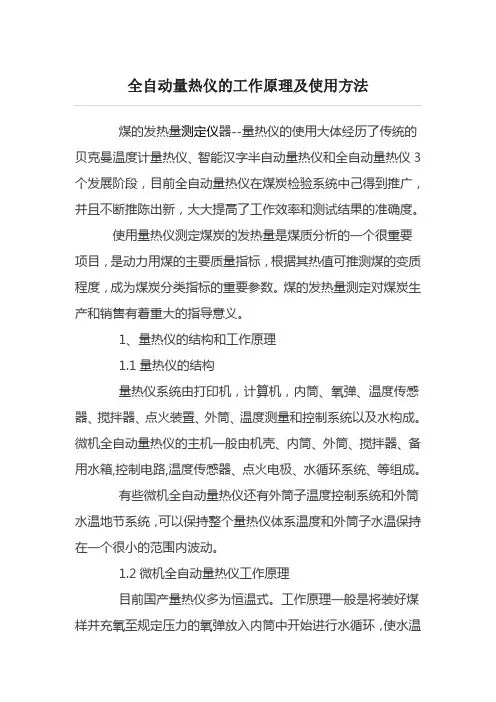

全自动量热仪的工作原理及使用方法
煤的发热量测定仪器--量热仪的使用大体经历了传统的贝克曼温度计量热仪、智能汉字半自动量热仪和全自动量热仪3个发展阶段，目前全自动量热仪在煤炭检验系统中己得到推广，并且不断推陈出新，大大提高了工作效率和测试结果的准确度。
使用量热仪测定煤炭的发热量是煤质分析的一个很重要项目，是动力用煤的主要质量指标，根据其热值可推测煤的变质程度，成为煤炭分类指标的重要参数。
煤的发热量测定对煤炭生产和销售有着重大的指导意义。
1、量热仪的结构和工作原理1.1量热仪的结构量热仪系统由打印机，计算机，内筒、氧弹、温度传感器、搅拌器、点火装置、外筒、温度测量和控制系统以及水构成。
微机全自动量热仪的主机一般由机壳、内筒、外筒、搅拌器、备用水箱,控制电路,温度传感器、点火电极、水循环系统、等组成。
有些微机全自动量热仪还有外筒子温度控制系统和外筒水温地节系统，可以保持整个量热仪体系温度和外筒子水温保持在一个很小的范围内波动。
1.2微机全自动量热仪工作原理目前国产量热仪多为恒温式。
工作原理一般是将装好煤样并充氧至规定压力的氧弹放入内筒中开始进行水循环，使水温稳定，然后向内筒注水，达到预定水量后，开始搅拌，使内筒水温均衡至一定的温度，此时感温探头测定水温并记录到计算机中。
当内筒水温稳定后，控制系统指示点火点火后，煤样样品在氧气的助燃下迅速燃烧，产生的热量通过氧弹传递给内筒，使内筒水温上升。
当氧弹内所有的热量释放出以后温度开始下降，计算机检测到内筒水温下降信号后判定该样品试验结束，系统停止搅拌并放出内筒水。
计算机对采集到的温度数据进行结果处理。
不过，有些微机全自动量热仪是根据一段时间内的温度速度通过预先标定出的数学模型来预测终点温度，通过软件中的数据处理程序来计算发热量，就更加缩短了试验周期。
2、自动量热仪的使用2、1新微机全自动量热仪需测定其热容量有效工作范围自动量热仪测定速度和自动化程度较高，但使得量热系统的热容量有可能会随着温度的变化而改变，因此不能在所有的情况下都使用同一个热容量值。

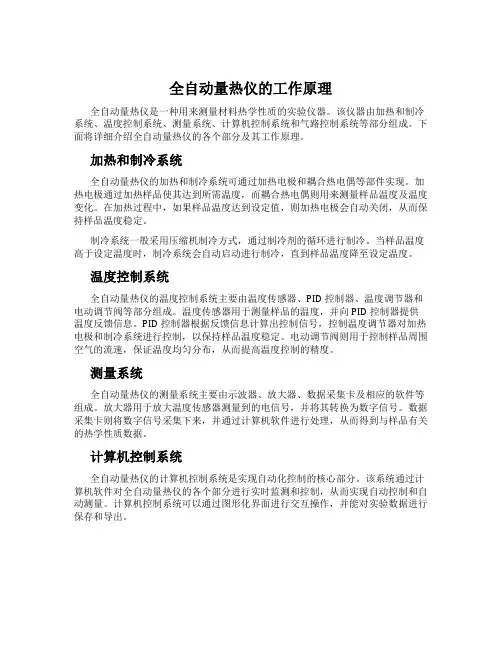

全自动量热仪的工作原理
全自动量热仪的工作原理全自动量热仪是一种用来测量材料热学性质的实验仪器。
该仪器由加热和制冷系统、温度控制系统、测量系统、计算机控制系统和气路控制系统等部分组成。
下面将详细介绍全自动量热仪的各个部分及其工作原理。
加热和制冷系统全自动量热仪的加热和制冷系统可通过加热电极和耦合热电偶等部件实现。
加热电极通过加热样品使其达到所需温度，而耦合热电偶则用来测量样品温度及温度变化。
在加热过程中，如果样品温度达到设定值，则加热电极会自动关闭，从而保持样品温度稳定。
制冷系统一般采用压缩机制冷方式，通过制冷剂的循环进行制冷。
当样品温度高于设定温度时，制冷系统会自动启动进行制冷，直到样品温度降至设定温度。
温度控制系统全自动量热仪的温度控制系统主要由温度传感器、PID控制器、温度调节器和电动调节阀等部分组成。
温度传感器用于测量样品的温度，并向PID控制器提供温度反馈信息。
PID控制器根据反馈信息计算出控制信号，控制温度调节器对加热电极和制冷系统进行控制，以保持样品温度稳定。
电动调节阀则用于控制样品周围空气的流速，保证温度均匀分布，从而提高温度控制的精度。
测量系统全自动量热仪的测量系统主要由示波器、放大器、数据采集卡及相应的软件等组成。
放大器用于放大温度传感器测量到的电信号，并将其转换为数字信号。
数据采集卡则将数字信号采集下来，并通过计算机软件进行处理，从而得到与样品有关的热学性质数据。
计算机控制系统全自动量热仪的计算机控制系统是实现自动化控制的核心部分。
该系统通过计算机软件对全自动量热仪的各个部分进行实时监测和控制，从而实现自动控制和自动测量。
计算机控制系统可以通过图形化界面进行交互操作，并能对实验数据进行保存和导出。
气路控制系统全自动量热仪中的气路控制系统主要是用于控制样品周围空气流速的。
该系统一般由电动调节阀、气流量计和压力传感器等组成。
电动调节阀通过对样品周围的空气流速进行控制，保证样品的温度均匀分布，从而提高温度控制的精度。

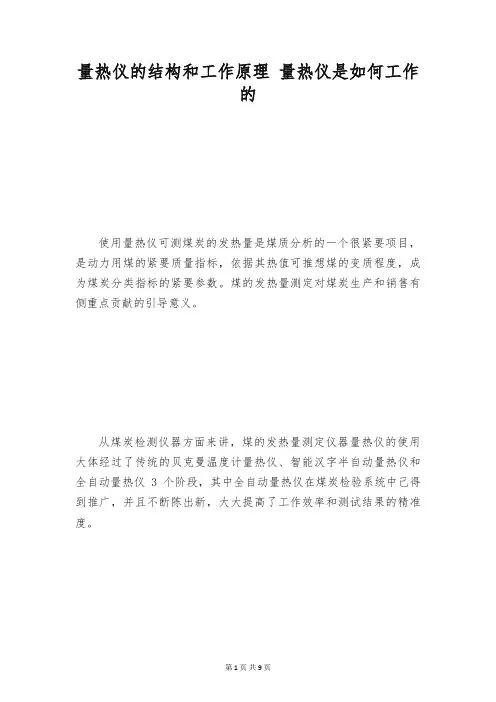

量热仪的结构和工作原理 量热仪是如何工作的
量热仪的结构和工作原理量热仪是如何工作的使用量热仪可测煤炭的发热量是煤质分析的一个很紧要项目，是动力用煤的紧要质量指标，依据其热值可推想煤的变质程度，成为煤炭分类指标的紧要参数。
煤的发热量测定对煤炭生产和销售有侧重点贡献的引导意义。
从煤炭检测仪器方面来讲，煤的发热量测定仪器量热仪的使用大体经过了传统的贝克曼温度计量热仪、智能汉字半自动量热仪和全自动量热仪3个阶段，其中全自动量热仪在煤炭检验系统中己得到推广，并且不断陈出新，大大提高了工作效率和测试结果的精准度。
量热仪的结构和工作原理1、量热仪的结构量热系统由计算机，打印机，氧弹、内筒、外筒、温度传感器、搅拌器、点火装置、温度测量和掌控系统以及水构成。
量热仪的主机一般由机壳、外筒、内筒、备用水箱（或定容器）、搅拌器、温度传感器、点火电极、水循环系统、掌控电路等构成。
有些量热仪还有外筒水温地节系统和外筒子温度掌控系统，可以保持外筒子水不冷不热整个量热仪体系温度保持在一个很小的范围内波动，为整个量热体系制造一个相对稳定的测量环境。
2、量热仪的工作原理目前国产篡夺劝量热仪多为恒温式。
其工作原理一般配是将装好煤样并充氧至规定压力的氧弹放入内筒子系统开始进行水循环，稳定水温，然后向内筒子注水，达到预定水量后，开始搅拌，使内筒水温均衡至室温（相差不超过1、5℃），此时感温控头测定水温并记录到计算机中。
当内筒子水温基本稳定后，掌控系统指示点火电路导通，点火后，样品在氧气的助燃下快速燃烧，产生的热量通过氧弹传递给内筒，引起内筒水温上升。
当氧弹内全部的热量释放出以后温度开始下降，计算机检测到内筒水温下降信号后判定该产供销试验结束，系统停止搅拌并放出内筒水。
计算机对采集到的温度数据进行结果处理。
但是，有些量热仪不是用试验区尽头温度来计算发热量，而是依据主期中一段时间内的温度速度通过预先标定出的数学模型来推想尽头温度，通过软件中的数据处理程序来计算发热量，就更加缩短了试验周期。
LRY2002微机全自动量热仪说明书
LRY-2002全自动微机量热仪使用说明书中国河南鹤壁市科奥仪器仪表制造有限公司目录一、概述 (1)二、系统组成及配置 (1)三、主要技术参数 (2)四、测试条件 (3)五、仪器的安装及准备 (3)六、测试原理 (4)七、测试过程操作说明 (5)八、设备装箱单 (7)九、其它 (7)十、操作界面说明 (10)一、概述LRY-2002型全自动微机量热仪系由微机控制的恒温氧弹式热量计，适用于测量固体和液体如煤炭、石油、食品、木材等可燃物的燃烧热值，广泛应用于煤炭、电力、石油、化工、粮食、地质、科研及技术监督等部门的化验室。
控制系统配备高级品牌微机，配以高精度温度测量控制卡；系统设计软件采用与硬件配套的WINDOWS界面测量专用程序包。
系统界面以图形方式表现，显示直观，操作方便易学。
操作全面支持鼠标，使操作更简便。
本仪器配置恒温式量热弹筒，可对两套量热弹筒进行异步操作控制，亦可作为单筒量热仪使用。
在进行双筒测控时，两套量热弹筒互不干扰，可随时进行其中一台热量计的操作。
系统的采温、搅拌、点火、调温、定量水等操作均由计算机自动控制完成。
系统热容量的标定、弹筒发热量的计算及对于煤的各基发热量的换算亦由计算机根据操作人员输入的各种已知含硫量或含氢量以及水分含量自动完成。
由打印机将测量数据和结果打印输出或以文件形式存盘。
本仪器微机系统资源全部开放，故在量热系统空闲时，可广泛用于办公自动化控制、管理或工作。
真可谓一机多用。
二、系统组成及配置1、系统配置：①微机系统：品牌商用微机一台。
软驱：1.44M硬盘：20G显示器：14英寸（更大尺寸酌情加价）低辐射彩色高分辨监视器。
键盘：101标准键盘。
②打印机：一台。
③热量计：恒温弹筒（包括：外筒、内筒、氧弹、搅拌装置、点火系统等）。
测温探头：感温元件为BA2/PT100铂电阻。
测试软件包。
充氧装置等。
三、主要技术参数1、温度测量范围：5℃－35℃。
2、温度测量分辨率：0.0001K。
ZDHW-6型微机全自动量热仪
目录第一章仪器的性能和特点---------------------------------------------------21.1简介------------------------------------------------------------------------21.2主要性能指标------------------------------------------------------------21.3仪器特点------------------------------------------------------------------21.4试验室条件---------------------------------------------------------------3 第二章系统结构---------------------------------------------------------------32.1安装示意图---------------------------------------------------------------32.2准备工作------------------------------------------------------------------3 第三章系统工作原理---------------------------------------------------------4 第四章操作说明--------------------------------------------------------------4 第五章发热量（热容量）的测试-----------------------------------------75.1发热量测试准备----------------------------------------------------------75.2热容量测试实验步骤----------------------------------------------------75.3热容量测试---------------------------------------------------------------8 第六章微机量热仪系统软件说明------------------------------------------8 第七章常见故障及维护-----------------------------------------------------127.1常见故障及原因--------------------------------------------------------127.2日常维护和检查--------------------------------------------------------12 附：量热仪装箱单--------------------------------------------------------------14第一章仪器的性能和特点1.1简介ZDHW-6型微机全自动量热仪采用名牌计算机控制程序，界面显示清晰直观，配用名牌彩色打印机打印结果。
全自动实验室反应量热仪原理
全自动实验室反应量热仪原理
全自动实验室反应量热仪是一种用于测量化学反应热效应的仪器。
它
可以通过测量反应物和产物的温度变化来计算反应热，从而帮助化学
研究人员了解反应的热力学性质。
该仪器的原理是利用热量守恒定律，即反应前后系统的热量总量不变。
在反应过程中，反应物会释放或吸收热量，导致温度的变化。
全自动
实验室反应量热仪通过测量反应物和产物的温度变化，可以计算出反
应热。
该仪器的主要部件包括反应池、温度传感器、热电偶、计算机等。
反
应池是用于容纳反应物和产物的容器，通常由不锈钢制成。
温度传感
器和热电偶则用于测量反应池中的温度变化。
计算机则用于记录和处
理数据，计算反应热。
在使用全自动实验室反应量热仪时，首先需要将反应物加入反应池中，并将温度传感器和热电偶插入反应池中。
然后，启动仪器，开始记录
温度变化。
当反应完成后，计算机会自动计算出反应热，并将数据保
存在计算机中。
全自动实验室反应量热仪的优点是自动化程度高，可以大大提高实验
效率和准确性。
同时，该仪器还可以进行多种反应类型的测量，包括氧化还原反应、酸碱反应、配位反应等。
总之，全自动实验室反应量热仪是一种非常重要的化学实验仪器，可以帮助化学研究人员了解反应的热力学性质，为化学研究提供有力的支持。
全自动量热仪的注意事项
一、量热仪的工作原理将一克煤炭放到冲入过量氧气（氧气起到助燃作用）在氧弹中燃烧，它所产生的热量必然通过氧弹向内桶的水中导热，通过方箱上盖的搅拌叶将其搅拌均匀后，内筒温度探头精确测量氧弹中一克煤碳所释放的能量-即热量，表示单位为焦耳J或卡KA，二者换算单位为；一卡等于4.1816焦耳，焦耳为国标单位，日常工作与生活中通常说卡而很少有人说焦耳。
通过上面我们知道一克煤碳的热量使用内筒探头所测得，那么，如果内筒探头没有一个标准的起始参照温度为起点，它测不出一克煤碳的总热值，所以，在这一克煤碳没有燃烧之前，内筒探头要选择一个稳定的温度值为参照物，那么，这个标准而又稳定的参照物就是注满在方箱中的水，而方箱中的水温是绝不允许变化的，当然，绝对不可能，但要尽量控制其水温不能大幅或瞬间波动。
二、环境温度的要求保证外桶水温的恒定是做发热量的基本重要前题，日常需注意如下几点：1.量热仪应放置在一单独密封较好温度恒定的实验室内，室内空气无对流，比如风扇，门窗之类应关闭。
2.无热源，如，无阳光直射，无马弗炉，电炉，干燥箱类的热源，实验室内按要求有空调恒温，而空调风速应调至小档，风口不能直吹量热仪。
三、标定一克煤碳燃烧后其热值传到内筒温度探头的过程中，其传导途径中的氧弹，内桶，水，等多种因素必然会产生热消耗，而这一系列热消耗必然会给最终测量结果带来较大的误差，所以，我们必须要求出在某一恒定水温下这些热消耗的值，仪器表示单位为E,A,K,输入到仪器中进行一个温度补偿才行，这就是做标定的目的。
有一点还需特别注意，不同室温必然会给外筒水温带来不同变化，而不同水温下的氧弹，内桶，等多种因素所产生的热消耗也是不同的，所以，看似较宽松的标定环境温度实际是非常严格的，比方说，做标定，任意选择一个室温都可以，首先保证外筒的水是满的，而且是恒定24小时以上与室温保持恒定即可，假设今天室温是32度，单求出准确的标定值（即热消耗值E，A，K）输入到仪器中，再反标定确定仪器达到国标要求后，仪器即调试完成，那么，标定所求出的热消耗值E，A，K是室温是32度热消耗值，如果，环境温度进而导致外同水温产生了变化，在室温是32度环境温度下求出热消耗值也将产生误差，环境温度导致外筒水温产生的变化越大，结果误差也就愈大，一般，个人的经验是环境温度变化不超过三度作出的结果较好，但是季节性缓慢的室温变化，室内如空调，热源导致的瞬间室度波动即便一度也不允许。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微机全自动量热仪系统工作原理
全自动量热仪主要是由恒温式量热仪系统及微机量热控制软件等部分组成，是一种由计算机软件控制，并能进行对其数据处理的多功能、自动化热量测量仪器。
该仪器具有测量精度高、操作简便、使用可靠等特点，主要用于煤炭、石油、化工、食品、木材、炸药等可燃物质发热量的测定。
微机全自动量热仪系统工作原理
煤的发热量在量热仪中进行测定，一定量的分析试样放入氧弹中，在充有定量氧气的氧弹内燃烧。
量热仪的热容量通过在相似条件下燃烧定量的基准量热物质苯甲酸来确定，根据试样点燃前、后氧弹产生的温升，并对点火热值等附加热值进行校正后即可求得试样的弹筒发热量。
从弹筒发热量中扣除硝酸形成热和硫酸校正热（硫酸与二氧化硫形成热之差）后即得高位发热量。
对煤中的水分(煤中原有的水和氢燃烧生成的水）的气化热进行校正后求得煤的低位发热量
发表人：鹤壁科仪煤质分析仪器有限公司
二〇一四年三月二十五日。
