无梁楼盖建模设计(一)
用PKPM进行无梁楼盖结构设计

用PKPM进行无梁楼盖结构设计MCAD对无梁楼盖进行人机交互式建模时,首先应确定等代框架梁的宽、高,也即确定等代框架梁的刚度。
一般来说,等代框架梁的刚度由板宽决定:我们通常取柱距的1 /2板宽为等代框架梁的宽、高。
确定等代框架梁的刚度之后,再将等代框架梁作为普通的主梁输入。
比如下例中横向柱距为5400mm,则该向的等代梁截面定义为2700mm*2700mm,纵向柱距为3000mm,则该向等代梁截面定义为1500mm*1500mm。
然后将所定义的等代框架梁布置好,如下图所示:模型建立后再接力TAT软件进行三维分析。
TAT 的分析计算过程我们在此就不赘述了。
当然,这种方法对楼板的模拟与实际工程情况有一些出入,因此我们还可以采用S ATWE进行更为准确的计算。
在采用SATWE软件分析无梁楼盖结构时,由于SATWE软件具有考虑楼板弹性变形的功能,可以采用弹性楼板单元较为真实的模拟楼板的刚度和计算变形。
尤其是在2 001年4月以后的版本中增加了一种能真实计算楼板平面内和平面外的刚度的楼板假定:弹性板6。
因此我们就不用将楼板简化为双向等代框架梁体系了,而是直接对无梁楼盖体系进行三维分析计算。
当然,我们还必须在建模时进行一定的处理:在P MCAD人机交互式输入时,在以前需输入等代框架梁的位置上布置截面尺寸为100*100的矩形截面虚梁。
(但在边界处及开洞处最好是布置实梁)。
如下图所示:这里布置虚梁的目的有二:其一是为了SATWE软件在接力PMCAD的前处理过程中能够自动读取楼板的外边界信息;其二是为了辅助弹性楼板单元的划分。
当然,虚梁是不参与结构的整体分析的,实际上S ATWE的前处理程序会自动将所有的虚梁过滤掉。
此外,为了正确分析该结构,在SATWE程序中还应将无梁楼盖的楼板定义为弹性楼板。
如下图所示:模型建立后就可使用SATWE软件对无梁楼盖结构进行三维整体分析计算了。
必须注意的是,由于在此定义了弹性楼板,我们必须选择“算法二”即总刚算法进行计算。
无梁实心楼盖设计

3、计算结果 1)冲切
2)板挠度
3)弯矩 每米的弯矩(尽量不用板带的计算配筋面积,直接用
弯矩图,自己来配筋。)
4)配筋结果 每米的配筋面积
地下室无梁实心楼盖设计
一、先看看规范 1、结构形式,对抗震不利 1)高规 3.6.3
2)高规8.1.9 板柱结构
3)抗规6.6.2
4)广东省高规8.1.9
2、无梁楼板尺寸要求
凝土规范
混凝土规范 11.9.2
3)广东省高规8.1.9
广东省高规3.6.1的条文说明
3)抗震规范 6.6.4
4)广东省规范 8.2.3
6、抗冲切要求 1)高规8.2.3
2)混凝土规范
3)抗震规范 6.6.4
4)广东省高规 无特别要求。
条件:8.1x8.1柱距。顶板覆土1.5米。6~7度抗震
楼盖 厚度 要求 1/30~1 /35 450 柱托 板带宽 度 暗梁尺寸 柱宽2侧各 加1.5倍板 厚 2100x450 10@100/200(8) 950/16=56 暗梁箍筋大小 框架柱直 径
8@100/200(6)
300/16=18
8度地区要注意:柱的纵筋直径不能太大。 如果是地下1层,尽管属于板柱结构,但地下的地震力比较小,对上述要求可以适当放松
二、程序实现 YJK
1、参数设置
2、注意事项 1)采用100X100的梁输入,不能采用 4050X300这样的梁输入。 2)腋高要注意。 3)楼盖要改为弹性板。
3、板带宽度要求(几本规范都是统一的) 1)高规8.2.3
2)抗规6.6.3(板柱结构)
3)广东省高规8.2.3
4、暗梁要求 1)高规8.2.4
2)混凝土规范11.9(板柱结构)
地下室底板无梁楼盖的结构设计

地下室底板无梁楼盖的设计地下室在民用建筑中应用越来越广泛(特别是高层建筑),一般用作地下商场、停车场以及人防设施。
在多雨的广东地区,地下室底板经常承受水浮力作用,防水抗渗要求地下室底板板厚比较厚,板厚不少于250mm, 无梁楼盖是由楼板、柱和柱帽组成的板柱结构体系,楼面荷载直接由板传给柱及柱下基础。
无梁楼盖的特点是板厚比较厚,楼盖比较重,有利于提高结构的抗浮能力,在施工方面,采用无梁楼盖结构形式有省砖模、楼面钢筋绑扎方便,设备安装方便等优点,从而大大提高了施工速度。
因此,无梁楼盖在地下室底板的应用越来越广泛了,本文主要针对地下室底板无梁楼盖的设计,结合结构设计软件08版PKPM-SLABCAD,谈谈自己的一些设计心得。
一.由抗渗等级、设防水位、地下室侧壁壁厚初步定底板板厚1.由地下室的埋置深度确定防水混凝土的设计抗渗等级,根据《地下工程防水技术规程》第4.1.4条3.侧壁与底板(基础)连接,底板(基础)视为侧壁的固定支承时,底板(基础)的厚度必须大于池壁,可根据地基的土质情况取1.2~1.5倍侧壁厚度,并将底板(基础)外挑;当侧壁与底板板厚一样时,底板可视为侧壁的弹性支座,对于外墙为悬臂式挡土墙,一般都按底板为池壁的固定支承,故相应部份的底板板厚需为侧壁厚度的1.2~1.5倍。
工程实例:工程概况:某工程位于中山东区,一层地下室车库,室外地面标高-0.100m,地下室底板板面标高-3.300m,设防水位为-0.300m.楼梯间在首层±0.00m处无楼板,楼梯间外墙为悬臂构件。
暂定底板板厚300mm。
工程埋置深度H约为(-0.100)-(-3.3-0.300)=3.5m,根据表4.1.4,底板的防水抗渗等级为P6;水头高度H1=(-0.300)-(-3.3-0.300)=3.3m,根据表1,H1/t≤10,t≥330mm,暂取板厚t=350mm 楼梯间外墙的计算模型为一端固端一端由的悬臂构件,通过构件计算得楼梯间外墙的合理壁厚为350mm,故与楼梯间外墙相连的底板的板厚取1.2~1.5倍侧壁壁厚,由于该工程地基土质较好,故该部份底板板厚t取450mm.二.板面荷载计算1、底板强度挠度裂缝主要受两种荷载工况控制,向下力(自重、一般使用活荷载)控制和向上力(浮托力)控制两种主要工况。
地下室无梁楼盖设计

地下室无梁楼盖设计[关键词] 结构方案选择荷载取值有限元分析冲切计算构造措施1 工程简介某地下室为地下一层独立车库,总建筑面积为1479㎡。
该地下室车库底板板面标高-4.700 m,顶板板面标高-1.500 m,顶板上有1.200 m覆土,室外地面标高为-0.300 m,剖面图见图1。
在室外(地下室范围内)c轴与d轴间及a轴与b轴间区域为消防车道,其余区域均为植物种植区。
本工程建筑设防烈度6度,设计基本地震加速度值为0.05g, 设计地震分组为第一组,建筑抗震设防类别为丙类,结构设计使用年限为50年,建筑安全等级为二级,框架抗震等级为四级,场地类别为ⅱ类。
主体结构为板柱抗震墙体系,基础采用平板式筏板基础(带反柱帽)。
所有构件混凝土强度等级均为c30防水混凝土(后浇带为c35防水混凝土),抗渗等级底板和侧墙为s8,顶板为s6。
钢材采用hpb235(fy=210n/mm2),hrb335(fy=300n/mm2),hrb400(fy=360n/mm2)三种。
主要活荷载标准值[1]为:地下室顶板14.3kn/㎡,其余5kn/㎡,地下室底板2.5kn/㎡。
图1地下室剖面图2 结构方案选择因场地原因限制了坡道的长度,从而限定了地下室底板的标高,同时因开发商对功能的要求及其它相关专业的需求顶板标高也被限制了。
满足建筑空间高度要求的最佳方案为无梁楼盖结构。
3 消防车道荷载取值地下室顶板为双向板,按《建筑结构荷载规范》规定消防车道荷载取值应为20kn/m2,同时顶板上覆土1.2米,这样大的荷载将会使顶板做的很厚同时板配筋量很大。
根据《荷载规范》第4.1.1条注1说明:“当荷载较大或情况特殊时,应按实际情况采用。
”,可利用地下室顶板上较厚覆土对消防车轮压的扩散作用对活荷载进行适当折减[3]。
根据《荷载规范》第4.1.1条文说明,消防车全车总重300kn,最大轮压p=60kn,轮胎着地尺寸为0.6mx0.2m。
消防车道板跨为5.0mx8.0m,考虑两辆车并排通过(见图2)。
用PKPM进行无梁楼盖结构设计

用PKPM进行无梁楼盖结构设计PKPM(平面梁模型)是一种常用的工程结构分析和设计软件,可以用于无梁楼盖结构的设计。
本文将介绍无梁楼盖结构的设计过程,并使用PKPM进行结构分析和设计。
无梁楼盖结构是指楼板直接承受荷载,无需设置梁作为承载结构的一种楼盖结构。
这种结构的主要特点是构造简单、施工方便、节省工程成本,并且可以提供较大的使用空间。
下面是无梁楼盖结构的设计过程:1.确定加载条件:首先,需要确定加载条件,包括楼板自重、可变荷载和其他荷载(如风荷载、地震荷载等)。
根据建筑使用要求和设计规范,确定相应的加载标准。
2.制定楼板布局:基于建筑的功能需求和使用要求,制定楼板的布局方案。
在制定布局方案时,要考虑楼板结构的连续性和整体稳定性。
3.设计楼板厚度:根据加载条件和楼板跨度,确定楼板的厚度。
楼板的厚度应满足承载能力和挠度控制的要求,同时考虑材料成本和施工工艺。
4.确定楼板钢筋配筋:根据加载条件和楼板的厚度,确定楼板的钢筋配筋。
配筋要满足强度和刚度的要求,也要考虑施工过程中的操作性。
5.进行结构分析:使用PKPM进行结构分析,计算楼板的受力情况。
结构分析包括静力分析和动力分析,以确定结构的强度、刚度和稳定性。
6.进行结构设计:根据结构分析的结果,对结构进行设计,包括截面尺寸、配筋尺寸等。
设计要满足加载条件和强度要求,同时考虑构造的可行性和施工工艺。
7.完成施工图设计:基于结构设计结果,完成施工图设计,包括楼板平面布置图、构造图、钢筋图等。
施工图应符合相关规范和标准。
以上是无梁楼盖结构的设计过程。
接下来,我们将使用PKPM进行结构分析和设计。
首先,打开PKPM软件,选择“新建工程”,给工程命名,并选择材料和荷载。
然后,按照楼盖结构的布局方案,绘制楼板的几何形状,设置楼板厚度和边界条件。
接下来,进行静力分析。
选择“结构分析”功能,设置加载条件和边界条件,进行荷载组合和组合计算。
PKPM将根据加载条件和边界条件,计算楼板的受力情况,并输出相关结果。

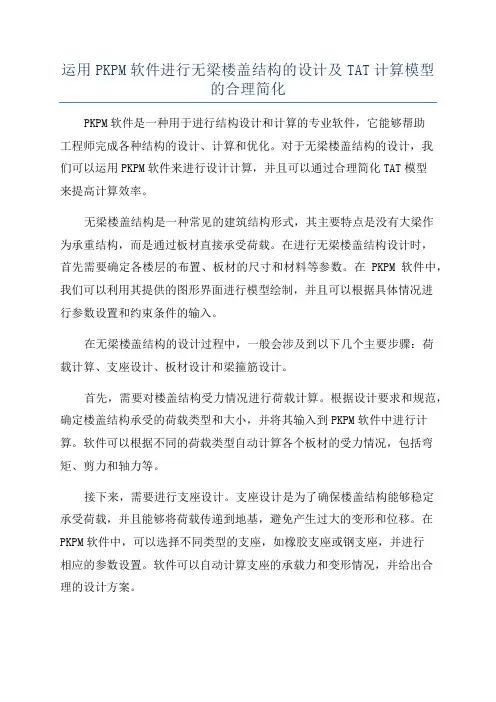

运用PKPM软件进行无梁楼盖结构的设计及TAT计算模型的合理简化

运用PKPM软件进行无梁楼盖结构的设计及TAT计算模型的合理简化PKPM软件是一种用于进行结构设计和计算的专业软件,它能够帮助工程师完成各种结构的设计、计算和优化。
对于无梁楼盖结构的设计,我们可以运用PKPM软件来进行设计计算,并且可以通过合理简化TAT模型来提高计算效率。
无梁楼盖结构是一种常见的建筑结构形式,其主要特点是没有大梁作为承重结构,而是通过板材直接承受荷载。
在进行无梁楼盖结构设计时,首先需要确定各楼层的布置、板材的尺寸和材料等参数。
在PKPM软件中,我们可以利用其提供的图形界面进行模型绘制,并且可以根据具体情况进行参数设置和约束条件的输入。
在无梁楼盖结构的设计过程中,一般会涉及到以下几个主要步骤:荷载计算、支座设计、板材设计和梁箍筋设计。
首先,需要对楼盖结构受力情况进行荷载计算。
根据设计要求和规范,确定楼盖结构承受的荷载类型和大小,并将其输入到PKPM软件中进行计算。
软件可以根据不同的荷载类型自动计算各个板材的受力情况,包括弯矩、剪力和轴力等。
接下来,需要进行支座设计。
支座设计是为了确保楼盖结构能够稳定承受荷载,并且能够将荷载传递到地基,避免产生过大的变形和位移。
在PKPM软件中,可以选择不同类型的支座,如橡胶支座或钢支座,并进行相应的参数设置。
软件可以自动计算支座的承载力和变形情况,并给出合理的设计方案。
然后,需要进行板材设计。
在无梁楼盖结构中,板材是主要承载荷载的部分,因此需要对板材的尺寸和材料进行设计。
在PKPM软件中,可以根据荷载计算结果和板材的材料特性进行设计,包括板的厚度、抗弯刚度和抗剪刚度等。
软件可以自动进行板材的受力分析和验算,确保设计满足强度和稳定性要求。
最后,需要进行梁箍筋设计。
梁箍筋是为了增强楼盖结构的刚度和抗震能力。
在PKPM软件中,可以设定梁的几何尺寸和箍筋的布置形式,并进行相应的计算和验算。
软件可以自动进行梁的受力分析,包括弯矩和剪力等,并根据验算结果给出合理的设计方案。
地下车库的无梁楼盖设计

地下车库无梁楼盖设计无梁楼盖结构体系又称板柱结构体系,这是相对梁板结构体系而言的。
在我国,无梁楼盖结 构体系是近年来发展较为迅速的一项建筑结构新技术。
一般认为:无梁楼盖较之传统的密肋梁楼 盖具有整体性好、建筑空间大,可有效地增加层高等优点;在施工方面,采用无梁楼盖的建筑物 具有施工支模简单、楼面钢筋绑扎方便,设备安装方便等优点,从而 大大提高施工速度。
但是, 历次地震中无梁楼盖结构均出现了高于梁板楼盖结构的破坏实例。
因此,无梁楼盖体系(板柱结 构体系)的抗震性能较差已形成共识,现行规范对此有专门的严格的规定。
本着安全、合理、经济的原则,笔者认为我集团华东地区地上建筑一般情况不宜采用板柱结构体系。
但地下建筑由于 地震作用小,采用无梁楼盖结构是否可行呢本文就针对此问题进行探讨。
—、经济性分析在华东地区,一般地下车库柱距米,柱截面较大或项目档次较高时柱距采用米。
考虑有效净高米,设备所需高度米,排水所需高度米,故采用无梁楼盖时,层高可控制在米左右;采用梁板 楼盖时,层高米左右,两者相差米。
地下建筑对层高较敏感,尤其是地下水位埋深较浅的地区。
基坑支护和开挖量随深度增加而增加,而且抗浮承载力要求也变高。
一方面无梁楼盖自重大于梁 板楼盖对抗浮有利;另一方面层高的减小可以减小水浮力,节省抗拔桩。
综上,就常用柱距的单 建式地下车库而言:采用无梁楼盖,楼盖本身的结构成 本有所提高,但建筑层高可减少米左右, 且可以减少土方量、减少降水费用、降低桩基成本、支护成本、墙柱工程量、外防水工程量、模 板工程量,另外因便于施工还可能缩短工期。
因此,此时无梁楼盖一般情况下综合成本最优,许多工程实例也证明了这一点。
目前许多人仍以无梁楼盖体系直接增加了楼盖本身的结构成本为由拒绝采用,这是一个误区。
二、技术性分析1 v柱网无梁楼盖的柱网宜采用正方形或矩形,矩形柱网长短边之比不宜大于,最大跨和最小 跨的 柱距不宜大于,以避免柱承受楼板的不平衡弯矩。
无梁楼盖建模设计(一)讲解

无梁楼盖设计(一)无梁楼盖设计在YJK现有的建模、上部计算、楼板施工图三个模块中就可完成,而且无梁楼盖的设计可以和其它结构整体建模和分析协同工作,是融入其它结构设计之中的。
大致流程是:在建模中布置无梁楼盖的虚梁(或暗梁)和柱帽;在上部结构计算中采用弹性板3或弹性板6模型,弹性板荷载计算方式应选择有限元方式;计算结果中补充了柱的冲切计算;在楼板设计中采用楼板有限元计算,并按照柱上板带、跨中板带给出计算结果和楼板施工图设计。
一、在建模中布置虚梁和柱帽对无梁楼盖,仍按照普通楼层的建模方式,在全楼中,无梁楼盖可能只占几个楼层,或者楼层中的某一部分为无梁楼盖,其余部分仍为普通楼盖。
对无梁楼盖部分主要是输入虚梁、暗梁以及柱帽,有时还有加腋板。
1、布置虚梁指示板带位置无梁楼盖没有梁,柱之间需布置虚梁或者暗梁。
这里梁的第一个作用是生成楼板,第二个作用是指定柱上板带的布置位置,软件自动生成的柱上板带就是沿着虚梁或者暗梁布置的。
软件对虚梁本身不会做设计和配筋,虚梁本身的刚度很小,对整体计算没什么影响。
2、布置暗梁暗梁就是指有一定的宽度、但高度与板厚相同的梁。
在无梁楼盖设计中,暗梁首先可以起到虚梁同样的作用,即生成房间楼板和确定柱上板带的布置位置。
暗梁按照普通梁方式输入即可。
《高规》8.2.4:“板柱-剪力墙结构中,板的构造应符合下列规定:1 抗震设计时,应在柱上板带中设置构造暗梁,暗梁宽度取柱宽及两侧各1.5倍板厚之和,暗梁支座上部钢筋截面积不宜小于柱上板带钢筋面积的50%,并应全跨拉通,按梁下部钢筋应不小于上部钢筋的1/2。
”因此,暗梁的尺寸可按高规的要求输入。
在上部结构计算时,对无梁楼盖板应选择按照弹性板3或者弹性板6计算,这种计算模式将使楼板和梁变形协调,共同承担荷载,我们输入的暗梁尺寸适当,其暗梁的配筋结果就基本可用。
暗梁本身有一定的刚度,在楼板施工图模块的有限元计算时,考虑到它的刚度和楼板的刚度是重合的,因此软件自动忽略了暗梁的刚度,以保证计算的准确性。
