地下室顶板无梁楼盖施工方案
无梁楼盖应用于地下室顶板的算法
无梁楼盖是指直接支撑于柱上的钢筋混凝土双向受力楼
盖结构， 它具有结构体 系简单 ， 力直接 ， 传 建筑空间大 ， 可有效
降低建筑层高等优点。 但是 ， 无梁楼盖因为没有梁， 侧刚度比 抗
较差 ， 因此 一般 只 适 用 于抗 震 设 防 烈度 不 高 的建 筑 。地 下 室 一
计算结果 ， 无需再将弯矩值进行分配 ， 且 计算不仅较等代平面 框架法快捷且更为准确。 肋梁划分 时， 若所划分的网格愈小 ， 则
计算结果愈趋于合理 ， 但过小时柱上板带的负弯矩会产生应力 集 中， 故网格划分宽度应 适中 ， 一般 取梁宽 １０ ０ ０ ｍｍ 左右较 为合适 ， 梁高取板厚。等代平面框架法和等代空间框架法均宜
般仅考虑抗震构造要求 ， 以无梁楼盖可以较好地应用于地下 所
室结构。 尤其 是地 下室 顶 板 结构 。
考虑活荷载的不利布置， 且等代梁的自重不宜采用程序自动计 当前 ， 无梁楼盖的计算方法主要有精确计 算法 、 经验 系数 法、 等代框架法和有限元计算法。由于精确计算法的计算过程
复杂 。 且计算结果与实验数据有一定 的出入， 故应用较少。 工程 设计 当中通常采用经验系数法 、 等代框架法和有限元计算法。
元程序进行求解 的方法 。在具体 工程 中，应用了 Ｐ Ｐ 中的 ＫＭ Ｓ Ｂ Ｃ Ｄ模块进行计算。在 Ｓ Ａ Ｃ Ｄ中建模分析 ： ＬＡ Ａ ＬＢ Ａ 首先在 Ｐ Ａ ＭＣ Ｄ交互式输入系统中按平板输入 。 并在柱中心线上布置
２ ．
经验系数法又称总弯矩法或直接设计法 。该方法先计算 纵、 横两向的截面 总弯矩 ， 再将其乘 以一定的系数分配给 同一
００ ０ ｍｍ。有 限元 法 计 算结 果 中柱上 板 带 的 支座 弯矩 很 大 ， 大 远 于 其 他截 面 位 置 的 弯矩 ， 是 因为 有限 元 法在 柱 上 板带 的支座 这

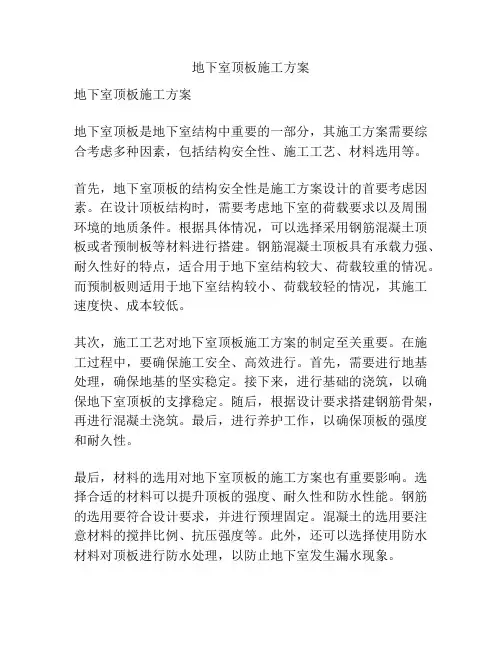

地下室顶板施工方案
地下室顶板施工方案
地下室顶板施工方案
地下室顶板是地下室结构中重要的一部分，其施工方案需要综合考虑多种因素，包括结构安全性、施工工艺、材料选用等。
首先，地下室顶板的结构安全性是施工方案设计的首要考虑因素。
在设计顶板结构时，需要考虑地下室的荷载要求以及周围环境的地质条件。
根据具体情况，可以选择采用钢筋混凝土顶板或者预制板等材料进行搭建。
钢筋混凝土顶板具有承载力强、耐久性好的特点，适合用于地下室结构较大、荷载较重的情况。
而预制板则适用于地下室结构较小、荷载较轻的情况，其施工速度快、成本较低。
其次，施工工艺对地下室顶板施工方案的制定至关重要。
在施工过程中，要确保施工安全、高效进行。
首先，需要进行地基处理，确保地基的坚实稳定。
接下来，进行基础的浇筑，以确保地下室顶板的支撑稳定。
随后，根据设计要求搭建钢筋骨架，再进行混凝土浇筑。
最后，进行养护工作，以确保顶板的强度和耐久性。
最后，材料的选用对地下室顶板的施工方案也有重要影响。
选择合适的材料可以提升顶板的强度、耐久性和防水性能。
钢筋的选用要符合设计要求，并进行预埋固定。
混凝土的选用要注意材料的搅拌比例、抗压强度等。
此外，还可以选择使用防水材料对顶板进行防水处理，以防止地下室发生漏水现象。
综上所述，地下室顶板施工方案的制定需要综合考虑结构安全性、施工工艺和材料选用等方面的因素。
只有在各个方面都考虑周全的情况下，才能确保地下室顶板的施工质量和使用性能。
无梁实心楼盖设计
3、计算结果 1）冲切
2）板挠度
3）弯矩 每米的弯矩（尽量不用板带的计算配筋面积，直接用
弯矩图，自己来配筋。）
4）配筋结果 每米的配筋面积
地下室无梁实心楼盖设计
一、先看看规范 1、结构形式，对抗震不利 1）高规 3.6.3
2）高规8.1.9 板柱结构
3）抗规6.6.2
4）广东省高规8.1.9
2、无梁楼板尺寸要求
凝土规范
混凝土规范 11.9.2
3）广东省高规8.1.9
广东省高规3.6.1的条文说明
3）抗震规范 6.6.4
4）广东省规范 8.2.3
6、抗冲切要求 1）高规8.2.3
2）混凝土规范
3）抗震规范 6.6.4
4）广东省高规 无特别要求。
条件：8.1x8.1柱距。顶板覆土1.5米。6～7度抗震
楼盖 厚度 要求 1/30~1 /35 450 柱托 板带宽 度 暗梁尺寸 柱宽2侧各 加1.5倍板 厚 2100x450 10@100/200(8) 950/16=56 暗梁箍筋大小 框架柱直 径
8@100/200(6)
300/16=18
8度地区要注意：柱的纵筋直径不能太大。 如果是地下1层，尽管属于板柱结构，但地下的地震力比较小，对上述要求可以适当放松
二、程序实现 YJK
1、参数设置
2、注意事项 1）采用100X100的梁输入，不能采用 4050X300这样的梁输入。 2）腋高要注意。 3）楼盖要改为弹性板。
3、板带宽度要求（几本规范都是统一的） 1）高规8.2.3
2）抗规6.6.3（板柱结构）
3）广东省高规8.2.3
4、暗梁要求 1）高规8.2.4
2）混凝土规范11.9（板柱结构）
地下室底板无梁楼盖的结构设计
地下室底板无梁楼盖的设计地下室在民用建筑中应用越来越广泛（特别是高层建筑），一般用作地下商场、停车场以及人防设施。
在多雨的广东地区，地下室底板经常承受水浮力作用，防水抗渗要求地下室底板板厚比较厚，板厚不少于250mm, 无梁楼盖是由楼板、柱和柱帽组成的板柱结构体系，楼面荷载直接由板传给柱及柱下基础。
无梁楼盖的特点是板厚比较厚，楼盖比较重，有利于提高结构的抗浮能力，在施工方面，采用无梁楼盖结构形式有省砖模、楼面钢筋绑扎方便，设备安装方便等优点，从而大大提高了施工速度。
因此，无梁楼盖在地下室底板的应用越来越广泛了，本文主要针对地下室底板无梁楼盖的设计，结合结构设计软件08版PKPM-SLABCAD，谈谈自己的一些设计心得。
一．由抗渗等级、设防水位、地下室侧壁壁厚初步定底板板厚1.由地下室的埋置深度确定防水混凝土的设计抗渗等级，根据《地下工程防水技术规程》第4.1.4条3.侧壁与底板（基础）连接，底板（基础）视为侧壁的固定支承时，底板（基础）的厚度必须大于池壁，可根据地基的土质情况取1.2～1.5倍侧壁厚度，并将底板（基础）外挑；当侧壁与底板板厚一样时，底板可视为侧壁的弹性支座，对于外墙为悬臂式挡土墙，一般都按底板为池壁的固定支承，故相应部份的底板板厚需为侧壁厚度的1.2～1.5倍。
工程实例：工程概况：某工程位于中山东区，一层地下室车库，室外地面标高-0.100m,地下室底板板面标高-3.300m,设防水位为-0.300m.楼梯间在首层±0.00m处无楼板，楼梯间外墙为悬臂构件。
暂定底板板厚300mm。
工程埋置深度H约为（-0.100）-（-3.3-0.300）＝3.5m,根据表4.1.4，底板的防水抗渗等级为P6；水头高度H1=(-0.300)-（-3.3-0.300）＝3.3m,根据表1，H1/t≤10,t≥330mm,暂取板厚t=350mm 楼梯间外墙的计算模型为一端固端一端由的悬臂构件，通过构件计算得楼梯间外墙的合理壁厚为350mm,故与楼梯间外墙相连的底板的板厚取1.2~1.5倍侧壁壁厚，由于该工程地基土质较好，故该部份底板板厚t取450mm.二．板面荷载计算1、底板强度挠度裂缝主要受两种荷载工况控制，向下力（自重、一般使用活荷载）控制和向上力（浮托力）控制两种主要工况。

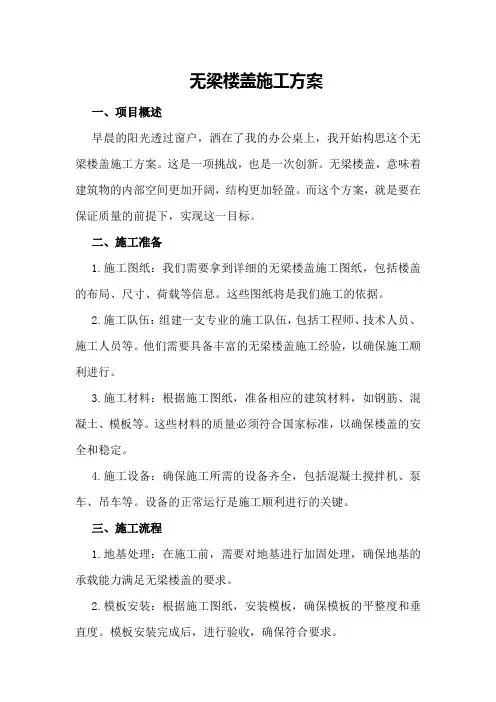

无梁楼盖施工方案
无梁楼盖施工方案一、项目概述早晨的阳光透过窗户，洒在了我的办公桌上，我开始构思这个无梁楼盖施工方案。
这是一项挑战，也是一次创新。
无梁楼盖，意味着建筑物的内部空间更加开阔，结构更加轻盈。
而这个方案，就是要在保证质量的前提下，实现这一目标。
二、施工准备1.施工图纸：我们需要拿到详细的无梁楼盖施工图纸，包括楼盖的布局、尺寸、荷载等信息。
这些图纸将是我们施工的依据。
2.施工队伍：组建一支专业的施工队伍，包括工程师、技术人员、施工人员等。
他们需要具备丰富的无梁楼盖施工经验，以确保施工顺利进行。
3.施工材料：根据施工图纸，准备相应的建筑材料，如钢筋、混凝土、模板等。
这些材料的质量必须符合国家标准，以确保楼盖的安全和稳定。
4.施工设备：确保施工所需的设备齐全，包括混凝土搅拌机、泵车、吊车等。
设备的正常运行是施工顺利进行的关键。
三、施工流程1.地基处理：在施工前，需要对地基进行加固处理，确保地基的承载能力满足无梁楼盖的要求。
2.模板安装：根据施工图纸，安装模板，确保模板的平整度和垂直度。
模板安装完成后，进行验收，确保符合要求。
3.钢筋绑扎：按照施工图纸，进行钢筋绑扎。
钢筋绑扎要牢固，确保楼盖的承载能力。
4.混凝土浇筑：在钢筋绑扎完成后，进行混凝土浇筑。
混凝土浇筑要均匀，避免产生蜂窝、麻面等质量问题。
5.混凝土养护：混凝土浇筑完成后，进行养护。
养护期间要保证混凝土的湿润度，防止裂缝产生。
6.模板拆除：混凝土养护完成后，拆除模板。
拆除模板时，要注意保护混凝土表面，避免损坏。
7.楼盖验收：楼盖施工完成后，进行验收。
验收合格后，才能进行下一步的施工。
四、施工难点与解决方案1.施工难点：无梁楼盖施工中，如何保证楼盖的承载能力和稳定性是最大的难点。
解决方案：在设计阶段，充分考虑楼盖的承载能力和稳定性，选用合适的材料；在施工过程中，严格按照施工图纸和规范操作，确保施工质量。
2.施工难点：混凝土浇筑过程中，如何避免产生蜂窝、麻面等质量问题。
地下室无梁楼盖设计
地下室无梁楼盖设计[关键词] 结构方案选择荷载取值有限元分析冲切计算构造措施1 工程简介某地下室为地下一层独立车库，总建筑面积为1479㎡。
该地下室车库底板板面标高-4.700 m，顶板板面标高-1.500 m，顶板上有1.200 m覆土，室外地面标高为-0.300 m，剖面图见图1。
在室外（地下室范围内）c轴与d轴间及a轴与b轴间区域为消防车道，其余区域均为植物种植区。
本工程建筑设防烈度6度，设计基本地震加速度值为0.05g, 设计地震分组为第一组，建筑抗震设防类别为丙类，结构设计使用年限为50年，建筑安全等级为二级，框架抗震等级为四级，场地类别为ⅱ类。
主体结构为板柱抗震墙体系，基础采用平板式筏板基础（带反柱帽）。
所有构件混凝土强度等级均为c30防水混凝土（后浇带为c35防水混凝土），抗渗等级底板和侧墙为s8，顶板为s6。
钢材采用hpb235（fy=210n/mm2）,hrb335(fy=300n/mm2),hrb400(fy=360n/mm2)三种。
主要活荷载标准值[1]为：地下室顶板14.3kn/㎡，其余5kn/㎡，地下室底板2.5kn/㎡。
图1地下室剖面图2 结构方案选择因场地原因限制了坡道的长度，从而限定了地下室底板的标高，同时因开发商对功能的要求及其它相关专业的需求顶板标高也被限制了。
满足建筑空间高度要求的最佳方案为无梁楼盖结构。
3 消防车道荷载取值地下室顶板为双向板，按《建筑结构荷载规范》规定消防车道荷载取值应为20kn/m2,同时顶板上覆土1.2米，这样大的荷载将会使顶板做的很厚同时板配筋量很大。
根据《荷载规范》第4.1.1条注1说明：“当荷载较大或情况特殊时，应按实际情况采用。
”，可利用地下室顶板上较厚覆土对消防车轮压的扩散作用对活荷载进行适当折减[3]。
根据《荷载规范》第4.1.1条文说明，消防车全车总重300kn，最大轮压p=60kn，轮胎着地尺寸为0.6mx0.2m。
消防车道板跨为5.0mx8.0m，考虑两辆车并排通过（见图2）。
地下室顶板专项施工方案
地下室顶板专项施工方案一、工程概述本工程为_____项目，位于_____。
地下室顶板的施工是整个地下室工程的重要组成部分，其施工质量和进度直接关系到后续工程的顺利进行。
地下室顶板的面积为_____平方米，板厚为_____毫米，混凝土强度等级为_____。
二、施工准备（一）技术准备1、熟悉施工图纸和相关规范标准，编制详细的施工方案，并向施工人员进行技术交底。
2、进行测量放线，确定地下室顶板的位置、标高和尺寸。
（二）材料准备1、准备好所需的钢筋、混凝土、模板等材料，并确保材料的质量符合要求。
2、钢筋应具有出厂质量证明书和试验报告单，并按规定进行抽样检验。
3、混凝土应根据设计要求确定配合比，并提前联系好商品混凝土供应厂家。
（三）施工机具准备1、准备好塔吊、混凝土输送泵、电焊机、电锯、电钻等施工机具，并确保其性能良好。
2、对施工机具进行定期维护和保养，以保证施工的正常进行。
（四）劳动力准备1、根据施工进度计划，组织足够的劳动力，包括钢筋工、模板工、混凝土工等。
2、对施工人员进行岗前培训，使其掌握施工工艺和质量要求。
三、施工工艺流程（一）模板工程1、模板支撑体系的搭设根据地下室顶板的荷载和尺寸，选择合适的模板支撑体系，如扣件式钢管脚手架。
按照施工方案的要求，进行脚手架的搭设，确保立杆间距、横杆步距等符合要求。
在脚手架搭设过程中，应设置剪刀撑和水平拉杆，以增强脚手架的稳定性。
2、模板的安装模板采用_____模板，根据测量放线的结果，安装模板。
模板的拼接应严密，不得有漏浆现象。
模板安装完成后，应进行检查和验收，确保模板的平整度、垂直度和尺寸符合要求。
（二）钢筋工程1、钢筋的加工根据设计图纸和规范要求，对钢筋进行下料、弯曲和焊接等加工。
钢筋的加工尺寸应准确，偏差应符合规范要求。
2、钢筋的绑扎在模板上弹出钢筋的位置线，按照位置线进行钢筋的绑扎。
钢筋的绑扎应牢固，不得有松动现象。
钢筋的接头位置和数量应符合设计和规范要求。
浅谈地下室无梁楼盖设计
浅谈地下室无梁楼盖设计摘要：随着我国居民生活水平的不断提升，人们对于生活质量的要求越来越高，所以许多家庭都购置了车辆，这就造成了我国社区内出现了停车难问题。
现代化的小区中，特别是高层建筑，都配有地下停车场。
而地下室结构采用经济合理的设计形式和计算方法是非常关键的，这对于平衡开发商的开发费用以及购房者的实际需求具有非常现实的意义。
相对于普通的梁板体系，无梁楼盖是一种非常符合地下室设计需求的梁体结构，因为它具有施工简单、开发费用较低的优点，所以越来越多的地下室结构采用无梁楼盖。
受到应力、柱帽大小、基础型式等多种因素的影响，就无法采用普通无梁楼盖正向楼板的算法。
为了保证建筑的质量以及经济平衡。
本文从以下几个方面分析介绍地下室无梁楼盖楼板的设计。
关键词：地下室；底板；顶板；无梁楼盖；设计方法引言近几年，伴随着经济的发展，人们的住房条件越来越好。
无梁楼盖是地下建筑常见结构形式，是近年发展较为迅速的一项建筑结构新技术。
无梁楼盖把原来集中受力的梁变成无数分散空间受力的工字结构体系，结构质地更密，抗压性更高，抗振动冲击更强，结构更合理。
由于地下室面积增加了房屋建设的费用，使设计师在房屋建造成本的影响分析中，较难准确计算这个费用。
所以，找到一个合理的经济和建筑结构是非常重要的。
由于地下室屋顶对杭震性能有较高要求，梁板结构被广泛使用。
特别是这种“无梁楼盖”使楼层空间布置摆脱梁的制约，具有明显的经济效益和社会效益。
地下室底板位于地下，一般不需要考虑杭震问题。
在本文中，从经济比较和计算方法等方面进行详细分析，全面分析地下室底板无梁楼盖设计问题，为设计者提供参考。
1 地下室无梁楼盖的特点无梁楼盖是双向力板柱结构，无梁楼板为四点支承双向板。
有研究表明，无梁楼板开裂前处于弹性工作状况，随着负荷不断增加，裂纹首先出现在柱帽的顶部，然后不断的发展，会出现跨中中间的三分之一跨度处，然后底部出现裂缝，此时，钢筋受拉屈服，混凝土已经到达极限压应变，楼板也处于严重破坏的状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地下室顶板无梁楼盖施工方案 1 / 91 / 9 地下室顶板无梁楼盖施工方案 一、 施工部位 由我司承建施工的海月花园三期工程，地下室顶板部分消防车道（非主楼部分）设计采用无梁楼盖，板厚400，层高为4.9米，属于高支模施工。施工时应经过严格的验算，并编制详细的作业施工方案，呈报监理单位审批后，方可进行施工。该工程的高支模结构重点是梁板的支撑体系。
二、 方案选定 根据以往的施工经验和本工程结构的实际情况，其支撑系统选用φ48×3.5钢管和扣件搭设，具体搭设方法根据计算确定。
三、 施工前的准备工作 1、 测量定位 主体结构整体效果是通过施工的各道工序来保证的，测量放线作为先导工序应贯穿于各施工环节。本工程放线时打破传统惯例，以确保各工序施工精度为原则，凡为保证精度需要提供的基准线、轴线、墙柱定位尺寸线都及时给出，凡有关工序需要配合的检测都及时予以满足。此外，为保证测量放线自身的精度，施工现场测量人员须经挑选并经过培训，在放线工作中正确合理使用仪器和钢尺，按规定检验仪器，检定钢尺，从而保证测量放线工作顺利进行。 （1）投点放线 用经纬仪引测建筑物的边柱或墙轴线, 并以该轴线为起点, 引出其他各条轴线,然后根据施工图墨线弹出模板的内边线和中心线, 以便于模板的安装和校正。 （2）标高测量 地下室顶板无梁楼盖施工方案 2 / 92 / 9 根据模板实际的要求用水准仪把建筑物水平标高直接引测到模板安装位置。在无法直接引测时, 可采取间接引测的方法, 即用水准仪将水平标高先引测到过渡引测点, 作为上层结构构件模板的基准点, 用来测量和复核其标高位置。 （3）找平 模板承垫底部应预先找平, 以保证模板位置正确, 防止模板底部漏浆。常用的找平方法是沿模板内边线用1:3水泥砂浆抹找平层, 另外, 在外墙、边柱部位, 继续安装模板前, 要设置模板承垫条带, 并用仪器校正, 使其平直。 2、材料准备 （1）木枋刨直，所有进场木枋均需刨直使用，且规格大小一致。 （2）支撑杆要整理，有破损、大范围裂缝（特别是焊缝脱开）、弯曲度较大的支撑杆均需替换。连接、固定支撑杆用的卡扣应整理，有破损等缺陷的均需替换。 （3）螺杆加工根据要求分类加工，如普通螺杆、防水螺杆、一次性螺杆等。 四、 模板支设施工工艺 （一） 模板支设的基本施工工艺 1、 平台及梁板铺设 a. 立杆间距为700×700，木方间距为300。 b. 平台模板接缝处下方必须有木枋。 c. 平台木枋搭接处，应错开或加间距400的木枋来加强。 d. 支撑必须均匀上紧，梁底支撑距梁边不得过远，必须保持在1.0m以内的距离，高度超过700以上的框架梁底部必须加一排支撑杆立在梁中，使梁底立杆间距调整为500×500。 e. 梁板交接处下方必须用木枋支撑，以板模压梁侧模。 f. 梁斜撑用板条或短木枋，角度在450～600，支撑在侧模上部横木枋地下室顶板无梁楼盖施工方案 3 / 93 / 9 上，间距为@1000。 g. 梁高超过700的框架梁除加斜撑外，梁中部还应用12螺杆对拉，间距为@800。 h. 高低跨吊模根部用马凳将木枋垫起，马凳用的钢筋直径应不小于Φ16，马凳间距为@1000。 i. 梁板跨度超过4m的均应起拱，起拱高度为全跨长度的400；跨度大于2m的悬臂梁应起拱300；曲梁跨中预起拱400。 j. 平台满堂脚手架沿全高加双向剪刀撑。 k. 梁底脚手架横杆采用双卡扣固定，以抵抗横杆传递的集中荷载。
五、 板模板验算 本计算以最大板厚400为例 1、作用在梁底模板的均布荷载q 荷载标准值： （1）模板及其支架自重： q1=0.32×0.40=0.12； （2）新浇筑砼自重： q2=243×0.4×1.0=9.6； （3）钢筋自重： q3=1.53×0.40×1.0=0.6； （4）振捣砼时产生的荷载：q4=2.02×1.0=2.0； 荷载设计值： 1.2(q1＋q2 ＋q3 )＋1.4×q4 =1.2×（0.12＋9.6＋0.6）＋1.4×2.0 =15.184 2、板的底板一般支承在楞木或顶撑上，楞木间距为300，按连续梁计算，可通过《建筑结构计算手册》的附表计算它的最大弯矩、剪应力和挠度。再按以下公式分别进行强度和刚度验算。 截面抵抗矩：≥ 剪应力：τ3υ≤ 地下室顶板无梁楼盖施工方案 4 / 94 / 9 挠度：4/100≤[W]400 式中： M——计算最大弯矩； ——木材抗弯强度设计值，施工荷载的调整系数1.3， =132； υ——计算最大剪力K1，K1为剪力系数，可以从等截面连续梁的计算系数表中查得； b——底板的宽度； h——底板的厚度； ——木材抗剪强度设计值； ——挠度系数，按四跨连续梁考虑；
（1）强度计算： 底板按四跨连续梁计算，按最不利荷载布置。由等截面连续梁的计算系数表中查得： 0.121， 0.620， =0.967， 1/62=1/6×1000×182=540003 2 =0.121×15.184×0.32 =0.165·m б= / =0.165×106/540003 =3.062＜ =132 满足要求 （2）剪应力计算： υ· =0.62×15.184×0.3 地下室顶板无梁楼盖施工方案 5 / 95 / 9 =2.824 剪应力τ3υ/2 =3×2.824×103/2×1000×18 =0.235 1.4 ＞τ0.235 满足要求 （3）挠度计算： 按强度验算荷载组合，进行挠度验算时，不考虑振动荷载，所以：
1＋q2＋q3 =0.12＋9.6＋0.6
=10.32 4/100 =0.967×10.32×3004/（100×10000×1/12×400×183） =0.416≤[W]400=300/400=0.75 满足要求
六、 板钢管支撑体系验算 本工程使用φ48×3.5扣件式钢管脚手架支撑，搭设施工方法详见模板搭设施工工艺。以最大板厚400为例，计算中间立杆受力。 （1）横向水平杆的强度计算： 传递给横向水平杆的线性荷载为： 15.184×0.7×1/2=5.31 2/8=5.31×0.72/8=0.326 ·m φ48×3.5杆件的截面抵抗矩为50803（《建筑施工脚手架实用手册》表4-31） τ0.326×106/5080=64.1732<2052 满足要求 地下室顶板无梁楼盖施工方案 6 / 96 / 9 （2）挠度计算： υ=5q1l4/3845×5.31×7004/384×206×103×12.19×104=0.661＜400=1.5 满足要求 （3）立杆的稳定计算： 作用在立杆上的最大施工荷载为： 5.31×0.7m =3.717 轴心压杆的稳定系数ф λ=μ1.8×1800/15.8=205 查《建筑施工脚手架实用手册》表4-37A得ф=0.172 立杆压力设计值为： ф =0.172×4.89×102×205 =17.24 ＞3.717 满足要求 （4）卡扣抗滑计算： 横向水平杆传递给立柱集中荷载为3.717，卡扣抗滑承载力设计值为8.5大于3.717。 满足要求。 七、 高支模整体抗倾覆措施 由于地下室顶板（车库）为无梁楼盖，整体连续性强，砼浇注是以后浇带为界分段施工，不均匀堆载会产生细微的水平推力，为防止满堂脚手架的水平侧移及倾覆，采取以下抗侧移及抗倾覆措施： 1、 砼浇注时采用二台输送泵，以后浇带为界对称下料，布置图如图1所示： 地下室顶板无梁楼盖施工方案
7 / 97 / 9 图1 无梁楼盖浇注方向示意图 2、 在底板砼浇注时预埋钢筋，在地下室顶板满堂脚手架搭设时用八号铁线拉结。 3、 满堂脚手架搭设时设置的剪刀撑延伸至底板面，作反支撑点。如图2所示： 4、 顶板砼浇注前及浇注过程中，加强模板及支撑架的检查，发现异常，及时采取加固措施，进行合理处理。 八、 高支模整体稳定措施 1． 高支模支撑体系的水平纵横拉杆严格按700 的竖向间距设置。 2． 纵横向均应设置垂直剪刀撑，其间距为6m；同时主梁支撑立杆也必须设置剪刀撑。 3． 单块梁板的模板支撑体系的四周边缘，必须设置剪刀撑，防止边缘失稳，造成质量事故。 4． 脚手架立杆应将荷载卸载至砼承台、基础梁上，落在回填土上的立杆应在根部加设300×300的模板做垫块。
2＃泵浇注方向待浇无梁楼盖1＃泵浇注方向外墙或后浇带地下室顶板无梁楼盖施工方案 8 / 98 / 9 图2 无梁楼盖满堂脚手架搭设示意图 沿板块周边设置间距2100
地下室底板扫地杆
预埋钢筋
八号铁线绑扎
待浇砼板面地下室顶板无梁楼盖施工方案
