高电压测试技术
高电压试验技术
1、高电压试验技术GB/T16927 高电压试验技术[1] GB/T 16927.1-1997， 高电压试验技术 第一部分: 一般试验要求High voltage test techniques--Part 1: General test requirements[2] GB/T 16927.2-1997， 高电压试验技术 第二部分:测量系统High voltage test techniques--Part 2: Measuring systemsGB/T 17627 低压电气设备的高电压试验技术[1] GB/T 17627.1-1998， 低压电气设备的高电压试验技术 第一部分:定义和试验要求High-voltage test techniques for low-voltage equipment Part 1: Definitions,test and procedure requirements[2] GB/T 17627.2-1998， 低压电气设备的高电压试验技术 第二部分:测量系统和试验设备High-voltage test techniques for low-voltage equipment Part2:Measuring system and test equipmentDL/T 848 高压试验装置通用技术条件[1] DL/T 848.1-2004， 高压试验装置通用技术条件 第1部分:直流高压发生器General technical specification of high voltage test devices Part 1: High voltage DC generator [2] DL/T 848.2-2004， 高压试验装置通用技术条件第2部分:工频高压试验装置General technical specification of high voltage test devices Part 2: Power frequency high voltage test device[3] DL/T 848.3-2004， 高压试验装置通用技术条件第3部分:无局放试验变压器General technical specification of high voltage test devices Part 3: Non partial discharge testing transformer[4] DL/T 848.4-2004， 高压试验装置通用技术条件第4部分:三倍频试验变压器装置General technical specification of high voltage test devices Part4:Triple-frequency test transformer[5] DL/T 848.5-2004， 高压试验装置通用技术条件 第5部分:冲击电压发生器General technical specification of high voltage test devices Part 5 : impulse voltage generatorDL/T846 高电压测试仪器通用技术条件[1] DL/T 846.1-2004， 高电压测试设备通用技术条件 第1部分：高电压分压器测量系统General technical specifications for high voltage test equipments Part 1 : high voltage divider measuring system[2] DL/T 846.2-2004， 高电压测试设备通用技术条件 第2部分:冲击电压测量系统General technical specifications for high voltage test equipments Part2:Impulse voltage measuring system[3] DL/T 846.3-2004， 高电压测试设备通用技术条件 第3部分:高压开关综合测试仪General technical specifications for high voltage test equipments Part 3: High voltage switch integrate detector[4] DL/T 846.4-2004， 高电压测试设备通用技术条件 第4部分:局部放电测量仪General technical specifications for high voltage test equipments Part 4: Partial discharge detector [5] DL/T 846.5-2004， 高电压测试设备通用技术条件 第5部分:六氟化硫微量水分仪General technical specifications for high voltage test equipments Part5: Analyzer for trace moisture in SF6 gas[6] DL/T 846.6-2004， 高电压测试设备通用技术条件 第6部分:六氟化硫气体检漏仪General technical specifications for high voltage test equipments Part 6: SF6 gas leak detector [7] DL/T 846.7-2004， 高电压测试设备通用技术条件 第7部分:绝缘油介电强度测试仪General technical specifications for high voltage test equipments Part7:Dielectric strength detector of insulating oils[8] DL/T 846.8-2004， 高电压测试设备通用技术条件 第8部分:有载分接开关测试仪General technical specifications for high voltage test equipments Part 8: Detector of on-load tap-changers[9] DL/T 846.9-2004， 高电压测试设备通用技术条件 第9部分:真空开关真空度测试仪General technical specifications for high voltage test equipments Part 9: Vacuum interrupter detectorIEC标准[1] IEC 60060-1-2010 高压试验技术.第1部分:一般定义和试验要求High-voltage test techniques - Part 1: General definitions and test requirements[2] IEC 60060-2-2010 高压试验技术.第2部分:测量系统High-voltage test techniques. Part 2: Measuring systems[3] IEC 60060-3-2006 高压试验技术.第3部分:现场试验的定义和要求High voltage test techniques - Part 3: Definitions and requirements for on-site testing[4] IEC 60060-4-1988 高压试验技术.第4部分:测量装置应用导则High-voltage test techniques. Part 4 : Application guide for measuring devices[5] IEC 60270-2000 高电压试验技术：局部放电测量High-V oltage Test Techniques – Partial Discharge Measurements-Third EditionIEEE标准[1] 4-1995 IEEE Standard Techniques for High-V oltage Testing (Revision of IEEE Std 4-1 978)[2] 4a-2001 Amendment to IEEE Standard Techniques for High-V oltage Testing[3] 48-2009 IEEE Standard for Test Procedures and Requirements for Alternating-Current Cable Terminations Used on Shielded Cables Having Laminated Insulation Rated 2.5 kV through 765 kV or Extruded Insulation Rated 2.5 kV through 500 kV[4] 95-2002 IEEE Recommended Practice for Insulation Testing of AC Electric Machinery (2300 V and Above) With High Direct V oltage[5] 400.1-2007 IEEE Guide for Field Testing of Laminated Dielectric, Shielded Power Cable Systems Rated 5 kV and Above With High Direct Current V oltage[6] 400-2001 IEEE Guide for Field Testing and Evaluation of the Insulation of Shielded Power Cable Systems[7] 433-2009 IEEE Recommended Practice for Insulation Testing of AC Electric Machinery with High V oltage at Very Low Frequency[8] C37.09-2005 IEEE Standard Test Procedure for AC High-V oltage Circuit Breakers Rated on aSymmetrical Current Basis[9] C37.081-1981 IEEE Guide for Synthetic Fault Testing of AC High-V oltage Circuit Breakers Rated on a Symmetrical Current Basis[10] C37.083-1999 IEEE Guide for Synthetic Capacitive Current Switching Tests of AC High-V oltage Circuit Breakers[11] C37.34-1994 IEEE Standard Test Code for High-V oltage Air Switches[12] C37.41-2008 IEEE Standard Design Tests for High-V oltage (>1000 V) Fuses, Fuse and Disconnecting Cutouts,Distribution Enclosed Single-Pole Air Switches,Fuse Disconnecting Switches, and Fuse Links and Accessories Used with These Devices[13] C37.53.1-1989 American National Standard High-V oltage Current-Limiting Motor-Starter Fuses - Conference Test Procedures[14] C37.301-2009 IEEE Standard for High-V oltage Switchgear (Above 1000 V) Test Techniques - Partial Discharge Measurements[15] C37.016 :2006 IEEE Standard for AC High-V oltage Circuit Switchers rated 15.5 kV through 245 kV二、冲击电压发生器和冲击电压试验[1] DL/T 846.2-2004， 高电压测试设备通用技术条件 第2部分:冲击电压测量系统General technical specifications for high voltage test equipments Part2:Impulse voltage measuring system[2] DL/T 992-2006，冲击电压测量实施细则Detailed implementation guide for impulse voltage measurement[3] JB/T 7083-1993， 低压电器冲击电压试验仪未注英文名称[4] JB/T 7080-1993， 绕组匝间冲击电压试验仪未注英文名称[5] DL/T848.5-2004， 高压试验装置通用技术条件 第5部分:冲击电压发生器General technical specification of high voltage test devices Part 5 : impulse voltage generator [6] GB/T 16896.1-2005， 高电压冲击测量仪器和软件 第1部分：对仪器的要求Instruments and software used for measurements in high-voltage impulse tests-Part1: Requirements for instruments[7] GB/T 21222-2007， 绝缘液体 雷电冲击击穿电压测定方法Methods for the determination of the lightning impulse breakdown voltage of insulating liquids [8] GB/T 18134.1-2000， 极快速冲击高电压试验技术 第1部分：气体绝缘变电站中陡波前过电压用测量系统High-voltage testing techniques with very fast impulses --Part 1:Measuring systems for very fast from overvoltages generated in gas-insulated substations[9] DL/T557- 2005， 高压线路绝缘子空气中冲击击穿试验―定义、试验方法和判据Insulators of ceramic or glass material overhead lines with a nominal voltage greater than 1000V -- impulse puncture tests in air[10] GB/T 1094.4-2005， 电力变压器 第4部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则Power transformers—Part 4:Guide to the lightning impulse and switching impulse testing—Power transformers and reactors[11] GB/T 17626.5-2008， 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验Electromagnetic compatibility - Testing and measurement techniques - Surge immunity test [12] GB/T 14598.18-2007， 电气继电器 第22-5部分：量度继电器和保护装置的电气骚扰试验-浪涌抗扰度试验Electrical relays—Part22-5:Electrical disturbance test for measuring relays and protection equipment—Surge immunity test[13] JB/T 7616-1994， 高压线路绝缘子陡波冲击耐受试验未注英文名称[14] DL/T 557-2005， 高压线路绝缘子空气中冲击击穿试验―定义、试验方法和判据Insulators of ceramic or glass material overhead lines with a nominal voltage greater than 1000V -- impulse puncture tests in airIEC标准[1] IEC 60897-1987 绝缘液体的雷电冲击击穿电压的测定方法Methods for the determination of the lightning impulse breakdown voltage of insulating liquids [2] IEC 61083-1-2001 高压冲击试验中测量用仪器及软件 第1部分：仪器的要求 Instruments and software used for measurement in high-voltage impulse tests-Part1: Requirements for instruments[3] IEC 61083-2-1996 高压冲击试验中测量用数字记录仪 第2部分:测定冲击波形参数用软件的评估Digital recorders for measurements in high-voltage tests - Part 2: Evaluation of software used for the determination of the parameters of impulse waveformsIEEE标准[1] 82-2002 IEEE Standard Test Procedure for Impulse V oltage Tests on Insulated Conductors[2] C37.013a-2007 IEEE Standard for AC High V oltage Generator Circuit Breakers Rated on a Symmetrical Current Basis - Amendment 1: Supplement for Use With Generators Rated 10-100 MV A[3] C37.101 :2006 IEEE Guide for Generator Ground Protection[4] C37.102 :2006 IEEE Guide for AC Generator Protection[5] C57.98-1993 IEEE Guide for Transformer Impulse Tests[6] 1122-1998 IEEE Standard for Digital Recorders for Measurements in High- V oltage Impulse Tests[7]C57.138-1998IEEE Recommended Practice for Routine Impulse Test for Distribution Transformers3、工频试验变压器和工频电压试验[1] JB/T 9641—1999，试验变压器Testing transformers[2] JB/T 501-2006 电力变压器试验导则Test guide for power transformers[3] DL/T 848.2-2004， 高压试验装置通用技术条件第2部分:工频高压试验装置General technical specification of high voltage test devices Part 2: Power frequency high voltage test device[4] DL/T 848.3-2004， 高压试验装置通用技术条件第3部分:无局放试验变压器General technical specification of high voltage test devices Part 3: Non partial discharge testing transformer[5] GB/T 1408.1-2006， 绝缘材料电气强度试验方法 第1部分：工频下试验Electrical strength of insulating materials - Test methods - Part 1: Tests at power frequencies [6] GB2536—1990 ，变压器油Transformer oils[7] GB/T 17626.28-2006， 电磁兼容 试验和测量技术 工频频率变化抗扰度试验Electromagnetic compatibility(EMC) - Testing and measurement techniques - Variation of power frequency immunity test[8] GB/T 3333-1999， 电缆纸工频击穿电压试验方法Cable paper--Determination of electrical strength at power frequence[9] GB/T 14517-1993， 绝缘胶粘带工频耐电压试验方法Test method for dielectric strength of insulating adhesive tape at power frequency[10] DL/T 812-2002， 标称电压高于1000V架空线路绝缘子串工频电弧试验方法Insulators string for overhead lines with a normal voltage above 1000V-AC power arc test method [11] GB/T 7252-2001， 变压器油中溶解气体分析和判断导则Guide to the analysis and the diagnosis of gases dissolved in transformer oil[12] DL/T 536-1993， 耦合电容器及电容分压器订货技术条件未注英文名称[13] JB/T 8169-1999， 耦合电容器及电容分压器Coupling capacitors and capacitor dividersGB1094 电力变压器[1] GB 1094.1—1996 ，电力变压器 第1部分：总则Power transformers--Part 1: General[2] GB 1094.2—1996 ，电力变压器 第2部分：温升Power transformers--Part 2: Temperature rise[3] GB 1094.3—2003，电力变压器 第3部分: 绝缘水平、绝缘试验和外绝缘空气间隙（eqv IEC 60076-3:2000）Power transformers--Part 3 : Insulation levels,dielectric tests and external clearances in air[4] GB/T 1094.4-2005， 电力变压器 第4部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则Power transformers—Part 4:Guide to the lightning impulse and switching impulse testing—Power transformers and reactors[5] GB 1094.5—2008 ，电力变压器 第5部分：承受短路的能力Power transformers--Part 5: Ability to withstand short circuit[6] GB/T 1094.7-2008， 电力变压器 第7部分：油浸式电力变压器负载导则Power transformers—Part7:Loading guide for oil-immersed power transformers[7] GB/T 1094.10-2003， 电力变压器 第10部分：声级测定Power transformers—Part10:Determination of sound levels[8] GB 1094.11—2007，电力变压器 第11部分：干式变压器Power transformers--Part 11 : Dry-type transformersIEC标准[1] IEC 60076-10-1-2005 电力变压器.第10-1部分:声级的测定.应用指南Power transformers Part 10-1: Determination of sound levels Application guide-Edition 1[2] IEC 60076-10-2005 电力变压器.第10部分:声级的测定Power Transformers Part 10: Determination of Sound Levels[3] IEC 60076-11-2004 电力变压器.第11部分:干式变压器Power transformers Part 11: Dry-type transformers-First Edition[4] IEC 60076-12-2008 电力变压器.第12部分:干型电力变压器用负荷指南Power transformers - Part 12: Loading guide for dry-type power transformers[5] IEC 60076-13-2006 电力变压器.第13部分:自我保护式充液变压器[6] IEC 60076-15 Ed.1.0 (2008) Power transformers - Part 15: Gas-filled power transformers[7] IEC 60076-15-2008 电力变压器.第15部分:充气电力变压器Power transformers – Part 15: Gas-filled power transformers[8] IEC 60076-2-1993 电力变压器 第2部分:温升Power Transformers; Part 2: Temperature Rise-Second Edition[9] IEC 60076-3-2000 电力变压器 第3部分:绝缘水平、电介质试验和空气中的外间隙Power Transformers Part 3: Insulation Levels. Dielectric Tests and External Clearances in Air-Edition 2[10] IEC 60076-4-2002 电力变压器.第4部分:闪电脉冲和开关脉冲试验指南.电力变压器和电抗器Power transformers - Part 4: Guide to lightning impulse and switching impulse testing; Power transformers and reactors[11] IEC 60076-5-2006 电力变压器 第5部分:承受短路的能力Power Transformers Part 5: Ability to Withstand Short Circuit-Edition 3.0[12] IEC 60076-6-2007 电力变压器.第6部分:电抗器Power transformers – Part 6: Reactors-Edition 1.0[13] IEC 60076-7-2005 电力变压器.第7部分:油浸电力变压器负载指南Power transformers Part 7: Loading guide for oil-immersed power transformers-First Edition [14] IEC 60076-8-1997 电力变压器 第8部分:应用指南Power Transformers - Application Guide-First Edition[15] IEC/TS 60076-14-2004 电力变压器.第14部分:使用高温绝缘材料的液浸式电力变压器的设计和应用Power transformers – Part 14: Design and application of liquid-immersed power transformersusing high-temperature insulation materials-Edition 2.0[16] IEC 62032-2005， 移相变压器的应用、规范和试验指南Guide for the application. specification. and testing of phase-shifting transformersIEEE标准[1] 62.2-2004 IEEE Guide for Diagnostic Field Testing of Electric Power Apparatus - Electrical Machinery[2] 62-1995 IEEE Guide for Diagnostic Field Testing of Electric Power Apparatus - Part 1: Oil Filled Power Transformers, Regulators, and Reactors[3] C57.135-2005 IEEE Guide for the Application, Specification, and Testing of Phase-Shifting Transformers[4] 644-1994 IEEE Standard Procedures for Measurement of Power Frequency Electric and Magnetic Fields From AC Power Lines4、工频谐振试验设备和试验技术[1] DL/T 849.6-2004， 电力设备专用测试仪器通用技术条件 第6部分:高压谐振试验装置General technical specification of test instruments used for power equipments Part 6: High voltage resonant test system5、冲击电流发生器和冲击电流试验技术[1] GB 4208-2008， 外壳防护等级Degrees of protection provided by enclosure[2] GB 18802.1-2002， 低压配电系统的电涌保护器（SPD）第1部分：性能要求和试验方法Surge protective devices connected to low-voltage power distribution systems--Part 1:Performance requirements and testing methods[3] GB 11032-2000 交流无间隙金属氧化物避雷器Metal oxide surge arresters without gaps for a. c. systems[4] GB/T 18802.311-2007 低压电涌保护器件 第311部分：气体放电管（GDT）规范（等同IEC 61643-311-2001）Components for low-voltage surge protective—Part311:Specification for gas discharge tubes(GDT)[5] GB/T 17626.5-2008， 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验Electromagnetic compatibility - Testing and measurement techniques - Surge immunity testIEC标准[1] IEC TR 61000-1-5 :2004 Electromagnetic compatibility (EMC) Part 1-5: General High power electromagnetic (HPEM) effects on civil systems-First Edition[2] IEC 60099-4 AMD 2 :2009 AMENDMENT 2 Surge arresters – Part 4: Metal-oxide surge arresters without gaps for a.c. systems-Edition 2.0[3] IEC 61643-311 :2001 Components for Low-V oltage Surge Protective Devices - Part 311: Specification for Gas Discharge Tubes (GDT)-First Edition[4] IEC 61643-1 :2005 Low-voltage surge protective devices – Part 1: Surge protective devices connected to low-voltage power distribution systems – Requirements and tests-Edition 2.0[5] IEC 61643-12 :2008 Low-voltage surge protective devices – Part 12: Surge protective devices connected to low-voltage power distribution systems–Selection and application principles-Edition 2.0IEEE标准[1] C62.11a-2008 IEEE Standard for Metal-Oxide Surge Arresters for Ac Power Circuits (>1 kV). Amendment 1: Short-Circuit Tests for Station, Intermediate, and Distribution Arresters[2] C62.11-2005 IEEE Standard for Metal-Oxide Surge Arresters for AC Power Circuits (>1 kV)[3] C62.22-2009 IEEE Guide for the Application of Metal-Oxide Surge Arresters for Alternating-Current Systems[4] 1299/C62.22.1-1996 IEEE Guide for the Connection of Surge Arresters to Protect Insulated, Shielded Electric Power Cable Systems[5]C62.34-1996IEEE Standard for Performance of Low-V oltage Surge-Protective Devices (Secondary Arresters)[6] C62.41.1-2002 IEEE Guide on the Surge Environment in Low-V oltage (1000 V and less) AC Power Circuits[7] C62.41.2-2002 IEEE Recommended Practice on Characterization of Surges in Low-V oltage (1000 V and Less) AC Power Circuits[8] C62.41-1991 IEEE Recommended Practice on Surge V oltages in Low-V oltage AC Power Circuits[9] C62.42-2005 IEEE Guide for the Application of Component Surge-Protective Devices for Use in Low-V oltage [Equal to Or Less Than 1000 V (AC) Or 1200 V (DC)] Circuits[10] C62.62-2010 IEEE Standard Test Specifications for Surge-Protective Devices (SPDs) for Use on the Load Side of the Service Equipment in Low V oltage (1000 V and less) AC Power Circuits[11] C62.62-2000 IEEE Standard Test Specifications for Surge-Protective Devices for Low-V oltage AC Power Circuits6、其他GB 311.1-1997，高压输变电设备的绝缘配合Insulation co-ordination for high voltage transmission and distribution equipmentGB/T11920-2008， 电站电气部分集中控制设备及系统通用技术条件General specification of central control equipment and system for electrical parts in power stations and substationsGB/T 7354-2003， 局部放电测量Partial discharge measurementsJB/T 8749.1-2007， 调压器 第一部分：通用要求和试验V oltage regulators--Part 1: General requirements and testsJB/T 7070.1-2002 ,调压器试验导则 第1部分：接触调压器和接触自动调压器试验导则Test guide for regulator Part 1: Test guide for variable regulators and automatic variable regulators GB/T 191-2008， 包装储运图示标志Packaging - Pictorial marking for handling of goods。
高压测量
静电电压表测量高电压
1. 2. 3. 4. 概念与原理 适用范围、分类 特点 使用注意事项
12
高压静电电压表
概念与原理：加电压于
两个相对的电极，由于两 电极上分别充上异性电荷， 电极就会受到静电机械力 的作用。测量此静电力的 大小，或是测量由静电力 所产生的某一极板的偏移 (或偏转)来反映所加电压 大小的表计称为静电电压 表。 适用范围：测量稳态电 压有效值。
18
高压电容分压器：
适用范围：电容分压器可使用于几千伏至3兆伏广 泛的交流高电压范围之内。在有些高压实验室里， 已发展工频和冲击电压兼用的电容分压器 电容分压器有两种主要形式： 一种称为分布式电容分压器，它的高压臂由多个 电容器元件串联组装而成。前面所进行的误差分 析，就是针对这类分压器的。 另一种称为集中式电容分压器，它的高压臂使用 一个气体介质的高压标准电容器。
26
五、光纤传输技术测量高电压
利用光纤传输技术和光学传感器测量高电压，特别是测量 冲击高电压，越来越受到人们的重视，因为它具有许多优 点 优点：高压和低压测量仪器通过光纤隔离，后者具有很高 的绝缘水平而且具有高抗电磁干扰的能力。在冲击电压的 测量中，用光纤取代了同轴电缆传递信号，排除了产生电 磁干扰的一个重要环节，有利于通用数字示波器及其它数 字化仪器在高电压条件下的测试。目前光纤传输系统的测 量频带已经可以做得很宽，能满足测量准确度的要求 缺点：但与传统的高压分压器或分流器为主要部件的测量 系统相比，光电测量系统的稳定性较差
缺点：介质击穿取决于峰值，当正弦波含有谐波时，用
静电电压测量时就失去了它的优势，因为国家标准认为， 在此条件下应先测出峰值UM，然后用UM/ 2 算作为电压的 有效值
14
分压器测量高电压
高电压测量技术方面的文献
高电压测量技术一、简介高电压测量技术是电力系统中重要的测量技术之一。
在电气设备和电力传输中，经常需要测量和监控高电压以确保电力系统的正常运行和安全性。
本文将深入探讨高电压测量技术的原理、方法以及相关应用。
二、高电压测量原理2.1 断电器电压测量原理1.根据电磁感应原理，利用电压互感器将高电压转换为低电压，再通过测量低电压来确定高电压的值。
2.利用电容分压原理，将高电压通过串联的电容分压器分压为低电压，测量得到低电压后进行计算得到高电压值。
2.2 奈闵电压测量原理1.基于奈闵原理，利用电压分压电路将高电压分压为低电压，再通过精确的电压比例关系计算得到高电压值。
2.通过变压器原理，利用变压器将高电压转换为低电压，再通过变比关系计算得到高电压值。
三、高电压测量方法3.1 直接测量法直接测量法即直接采集高电压值的方法，包括使用电压表、电压计、示波器等仪器对高电压进行直接测量，并记录测量结果。
3.2 间接测量法1.电容法：利用电容分压原理，通过测量电容器两端的电压来间接计算高电压值。
2.放电法：利用放电时通电回路中的电流、电阻等参数，通过一定的实验公式计算得到高电压值。
3.奈闵电桥法：利用奈闵电桥的平衡条件，测量电桥中各支路电压和电流，再通过计算和比较得到高电压值。
3.3 数字测量法1.采用高精度的模数转换器，将高电压信号转换为数字信号进行测量和分析。
2.利用数字信号处理技术，对高电压信号进行滤波、采样和计算，得到高精度的测量结果。
四、高电压测量应用4.1 电力传输线路电压检测通过高电压测量技术，监测并维护电力传输线路中的电压稳定性，及时发现并解决电压异常问题，确保电力传输的安全性和稳定性。
4.2 输变电设备维护利用高电压测量技术对输变电设备进行定期检测和维护，保证设备的性能和安全，延长设备的使用寿命。
4.3 电气设备研发与测试在电气设备的研发和测试过程中，高电压测量技术可以用于对设备的耐压性能进行评估，确保设备在高压环境下的安全可靠性。
高压电器高电压试验技术操作细则
中华人民共和国能源行业标准
NB/T42102—2016
高
Guide to the interpretation of high voltage testtechniques (Guide to the Interpretation of IEC 60060-1，MOD )
国家能源局发布
目
前言ii
7.2容差（对应GB/T 16927.1—2011’8.2.2)4
8联合和合成电压试验（对应GB/T16927.1—2011，第9章）4
8.1联合和合成电压试验定义（对应GB/T 16927.1—2011，9.1)4
8.2联合电压（对应GB/T 16927.1—2011，9.1.2)4
前言
本标准按照GB/T 1.1—2009《标准的结构和编写讲义》给出的规则编写。
本标准为首次制定。
本标准修改采用国际短路试验联盟STL (Short-circuit Testing Liaison)技术报告《GUIDE TO THE INTERPRETATION OF IEC 60060-1，Edition 3.0，2010-09 High Voltage Test Techniques》。
试验电压大于750kV(峰值）时，试品与外部构件的间距应大于或等于GB/T 16927.1—2011标准中图1给出的极限值。此外，试品与湿试用淋雨装置之间的距离应足够大，以防止闪络。
3术语和定义
下列术语和定义适用于本标准。
3.1
破坏性放电：【GB/T 16927.1-2011，3.11】
GB/T 16927.1-2011，3.11适用，并做如下补充：
在绝缘试验中，可能会因为容量有限的电压源导致费自持破坏性放电。除非有关技术委员会另有规定，他们被认为是破坏性放电。在真空断路器开断和关合试验中，在一定条件下可以接受非自持破坏性放电。
高电压技术-电气设备绝缘试验
高电压技术-电气设备绝缘试验简介在电气工程中，绝缘试验是一项重要的测试方法，用于评估电气设备的绝缘性能。
绝缘试验主要通过施加高电压来检测设备的绝缘强度，以确保设备在正常运行中不会发生电气故障。
本文将介绍高电压技术和电气设备绝缘试验的基本原理、常见方法以及测试过程中的注意事项。
基本原理高电压试验是一种用于检测电气设备绝缘强度的测试方法。
在正常工作条件下，电气设备应具备足够的绝缘性能，以防止漏电、短路等故障发生。
绝缘试验的基本原理是通过施加高电压来产生电气场，检测设备绝缘系统是否能够耐受其引起的电压应力，以判断其绝缘性能是否符合要求。
常见方法直流高电压试验直流高电压试验是最常用的绝缘试验方法之一。
在这种试验中，直流电源通过绝缘试验变压器施加高电压，对设备的绝缘系统进行测试。
直流高电压试验可以根据需要进行不同的试验模式，如耐受电压试验、击穿电压试验等。
交流高电压试验交流高电压试验是另一种常见的绝缘试验方法。
与直流高电压试验不同，交流高电压试验主要考察设备的耐受能力。
在交流高电压试验中，试验变压器将电源交流电压升高到所需值，通过试验设备的绝缘系统施加高电压，以评估其绝缘性能。
脉冲高电压试验脉冲高电压试验是一种对设备绝缘性能进行更严格检测的方法。
脉冲高电压试验通过产生短暂的高电压脉冲，模拟一些特殊工作条件下的电压冲击，以评估绝缘系统对电压冲击的响应能力。
测试过程及注意事项进行电气设备绝缘试验时，需要按照一定的测试过程和注意事项进行操作，以确保测试结果的准确性和可靠性。
1.准备工作：首先需要准备所需的试验设备和试验电源，确保其正常工作状态。
同时，还需要检查试验设备的接地情况，确保试验过程的安全。
2.样品准备：将待测试的电气设备放置在试验装置中，确保设备与试验装置之间的绝缘良好，并连接试验电源。
3.设定试验参数：根据测试要求，设定试验电压、试验时间等参数。
在直流高电压试验中，还可以根据需要设定耐受时间和击穿电压等参数。

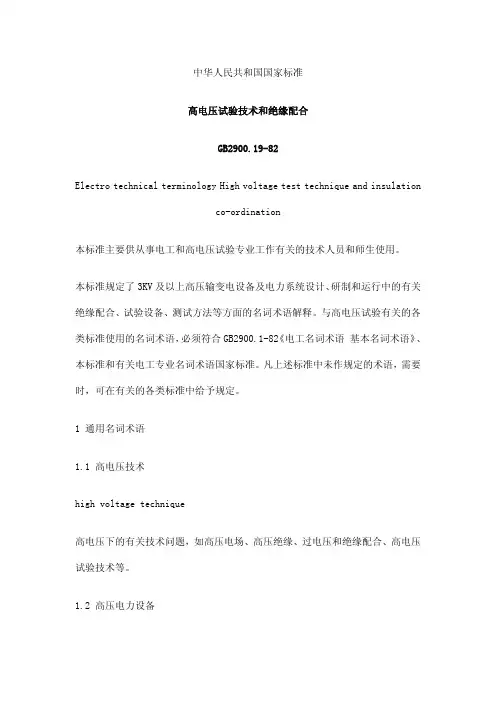

GB2900.19-82 电工名词术语 高电压试验技术和绝缘配合
中华人民共和国国家标准高电压试验技术和绝缘配合GB2900.19-82Electro technical terminology High voltage test technique and insulationco-ordination本标准主要供从事电工和高电压试验专业工作有关的技术人员和师生使用。
本标准规定了3KV及以上高压输变电设备及电力系统设计、研制和运行中的有关绝缘配合、试验设备、测试方法等方面的名词术语解释。
与高电压试验有关的各类标准使用的名词术语，必须符合GB2900.1-82《电工名词术语 基本名词术语》、本标准和有关电工专业名词术语国家标准。
凡上述标准中未作规定的术语，需要时，可在有关的各类标准中给予规定。
1 通用名词术语1.1 高电压技术high voltage technique高电压下的有关技术问题，如高压电场、高压绝缘、过电压和绝缘配合、高电压试验技术等。
1.2 高压电力设备high voltage electric power equipments高压电力系统中所需发电和输变电设备的总称。
1.3 输变电设备equipments for power transmission and transformation电力系统中用于输送、分配电能及相应控制、测量、保护电力系统所用的电力设备和器材的总称。
如变压器、开关设备、避雷器、电力电容器、电线、电缆及其附件、绝缘子、杆塔、金具以及继电保护装置等。
1.4 三相系统的标称电压nominal voltage of a three-phase system系统所标称的并与系统折某些运行特性有关的相间电压有效值。
1.5 设备额定电压rated voltage for equipment设备所标志的并与系统某些运行特性有关的相间电压有效值。
1.6 三相系统的最高电压highest voltage of a three-phase system系统在正常运行条件下，任何时间及任一点上出现的最高相间电压有效值。
高电压设备测试01绝缘电阻试验操作过程
高电压设备测试01绝缘电阻试验操作过程绝缘电阻试验（Insulation Resistance Test）是高电压设备测试中的一项重要指标，用于测量设备在高压下的绝缘性能。
下面是一个关于绝缘电阻试验的操作过程的详细介绍。
1.前期准备在进行绝缘电阻试验之前，首先要对测试仪器和设备进行检查和准备。
检查测试仪器是否正常运行，并与设备连接正常。
检查设备的电源和安全开关，确认其处于关闭状态。
2.设置测试参数根据设备的供电电压和额定电压，设置测试仪器的测试参数。
主要包括选取适当的测试电压和测试时间。
3.测试接线将测试仪器与设备正确接线。
根据绝缘电阻试验的要求，将测试仪器的电极引线分别连接到设备的对应电极上。
通常，将测试仪器的信号线连接到设备的供电线上，将测试仪器的地线连接到设备的接地线上。
4.开始测试在确保测试线路正确接线的情况下，启动测试仪器开始绝缘电阻试验。
仪器会输出设定的测试电压，并在设定的测试时间内对设备的绝缘电阻进行测试。
5.监测电阻值在测试过程中，密切关注测试仪器上的电阻值数据显示。
观察电阻值是否符合设备的绝缘要求，以及是否随着时间的推移而变化。
记录测试过程中的数据变化。
6.结束测试测试时间到达设定值后，测试仪器将自动停止测试，并显示最终的电阻值。
如果测试中出现异常情况，如电阻值不稳定或超出设备允许的范围，应立即停止测试。
7.结果分析根据测试得到的电阻值数据，对设备的绝缘性能进行分析和评估。
如果电阻值在规定的范围内，说明设备绝缘良好。
如果电阻值低于要求值，说明设备存在绝缘故障，需要进行修理或更换。
8.数据记录将绝缘电阻试验的测试数据进行记录，包括设备的名称、型号、测试时间、测试电压、测试参数和测试结果等信息。
这些数据对于设备的维护和保养都具有重要的参考价值。
9.测试报告根据记录的测试数据，编写绝缘电阻试验的测试报告。
报告中应包括设备的名称、型号、测试时间、测试电压、测试参数、测试结果和分析等内容，以及对设备绝缘性能的评估和建议。
高电压试验技术实验指导书
高电压试验技术实验高电压试验技术的实验是在具体的试验设备上研究高电压及冲击大电流的产生和测量。
通过有关实验，了解各种试验装置的类型、具体结构及操作方法；掌握各种测量装置和仪器、仪表的使用方法。
一般来说，工频高电压、直流高电压、冲击高电压和冲击大电流的产生和测量，都可以在实验室现有的试验设备上进行。
开展教学实验时，如果受客观条件的限制，可采用模拟实验装置。
高电压试验技术中涉及的设备是实现绝缘强度试验的主要设备。
本章以工频高压的产生和测量、冲击电压的产生和测量和避雷器阀片实验为例介绍了电气设备的高电压和大电流的试验方法。
掌握这些试验方法，对巩固理论知识和指导今后的工作都具有实际意义。
实验一工频高压的产生和测量一、实验目的：1、掌握高压试验变压器的试验接线与操作方法。
2、掌握高压试验变压器校正曲线的制定方法。
3、掌握工频高压的几种测量方法：用测量球隙进行测量、用高压静电电压表进行测量和用工频分压器(电容式分压器)配合低压仪表进行测量。
二、实验装置及线路图：工频实验装置如图1所示。
2R 1R 2G图1工频高压试验线路图T 1—调压器，220V/450V/56KVA ；T 2—高压试验变压器，50KV/280V/50KVA ；V l —交流电压表，75/150/300V ，0.5级；V 2—静电电压表，20KV/5OKV ，1.5级；V 3—交流电压表或示波器；R 1—变压器保护电阻，10~20K ；R 2—球隙保护电阻；Cx —试品三、实验说明工频高电压试验装置通常由调压器、试验变压器、保护电阻、分压器和静电电压表以及球隙等组成。
试验变压器的工作原理与电力变压器相同，但由于工作条件和工作任务的不同，试验变压器具有工作电压高、变比大、漏抗大、绝缘裕度小、容量小、工作时间短等特点。
其主要类型有单套管金属外壳型试验变压器、双套管金属外壳型试验变压器、绝缘外壳型试验变压器和串级试验变压器。
进行工频高电压试验时，要求试验电压从零开始，均匀升压，因此必须使用调压设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高电压测试技术-高电压测试技术
高电压测试技术-正文
研究各种高电压和大电流的产生、测量、试验及应用的一门工程技术。
是高电压技术的重要组成部分。
高电压测试技术主要用于电力设备绝缘试验、开关设备断流试验、电力系统过电压测试以及各种类型放电现象的试验研究等。
除传统的应用领域外，它还广泛应用于机加工、纺织、印刷、除尘、勘探、医疗等各种行业，并已成为激光、高能粒子、热核聚变等高技术领域中不可缺少的一种技术手段。
高电压试验和应用的种类很多，需要应用各种不同的稳态或暂态的高电压和大电流。
常用的稳态高电压有工频交流电压和直流电压，用作试验电压或工作电压。
常用的暂态高电压和大电流有冲击电压和冲击电流以及工频振荡电流等。
前者模拟雷电过电压或操作过电压，后两者分别模拟雷电流及短路电流。
此外，还有一些特殊的方波电压、方波电流、强流脉冲以及纳秒级的核致电磁脉冲(NEMP)等。
高电压发生装置产生上述高电压和大电流的设备通常采用交流
高压试验变压器、直流高压发生器、冲击电压发生器、冲击电流发生器、合成振荡回路等。
这些设备都是以试验变压器和高压电容器为主体，以不同接线所构成。
试验变压器可产生工频交流高电压，也可用作其他设备的交流高压电源。
高压电容器与硅堆等组成的各种整流回路，可产生直流高电压，也可用作其他设备的直流高压电源。
多台高压电容器并联充电、串联放电的Marx回路可产生很高的冲击电压。
多台高压电容器并联，通过低阻抗放电可产生很大的冲击电流；若通过电感线圈放电，则可产生衰减振荡的电流或电压，并可用以构成振荡回路等。
除上述常规设备外，还可由这些设备改装或组合，用以产生陡波冲击电压、交流叠加冲击波电压等；也可利用高压电容器等基本部件构成各种各样的特殊设备，例如电容电感链型回路或同轴型形成线，它们都可产生很高的方波电压或很大的方波电流等。
高电压测试技术
测量仪器测量各种高电压和大电流的装置通常采用测量球隙、静电电压表（见图）、分压器、分流器、电压互感器、电流互感器等。
测量球隙和静电电压表虽可直接测量高电压，但测量准确度都不很高。
分压器可由电阻、电容或阻容组合构成。
电阻分压器受热容量所限，仅用于测量 1兆伏以下冲击电压；电容或阻容分压器则可用于测量较高的交流电压或冲击电压。
直流高电压测量常用高值电阻串联微安表的回路。
分流器是一低值电阻，常采用绞线、折带或同轴等结构，可测量各种大电流。
电压或电流互感器利用变压器原理测量工频交流高电压或大电流，测量准确度较高。
稳态的工频交流、直流高电压和大电流的测量准确度已高达10-4～10-6; 但暂态的冲击电压或冲击电流的测量准确度仅为1×10-2。
此外，在绝缘特性试验中常用兆欧表、高压电桥、局部放电仪等仪器仪表，测量绝缘电阻、介质损耗因数和电容量、视在局部放电量等特性，以检查绝缘介质的品质。
随着科学技术的进展，不断开发出新型的高电压测量装置。
例如,球形场强探头,已用于稳态和暂态的高电压,特别是纳秒级快速暂态高
电压的测量;利用数字记录仪可实现信号的存储和处理，对冲击电压、冲击电流、局部放电等暂态信号的测量特别有利，并为高电压测试自动化、智能化创造良好条件；利用光导纤维可有效地隔离电磁干扰，并且很容易实现高电位参量的测量；利用纹影仪和高速照相机可记录气体放电的发展过程；利用显微照相技术可观测固体介质中树枝状放电发展的状态；利用气相或液相色谱仪可测定绝缘油中微量的放电生成物；利用激光干涉仪、光谱仪可测定放电通道中等离子体的密度、温度等微观参量；利用磁场对激光的偏转效应制成的激光电流互感器，可测量高电压回路中的大电流（达万安级以上）。
测试与应用中的技术问题在各类高电压试验和应用中，出于高电压和大电流等基本特点，还有一些共同性的技术问题需要研究和处理。
①人身和设备的安全是高电压试验和应用中必须十分重视的问题。
带电设备与其他设备或接地物体之间必须保证有足够的净空距离。
在高压测试过程中，非试验设备应可靠接地，其中电容性设备还应短接。
试验区应设置围栏、连锁及放电杆等安全设施。
②电晕放电是高电压设备经常发生的现象。
为减小电晕噪声、空气污染及电磁干扰等，高电压设备的带电金属部件均应设置曲率半径合适的屏蔽罩。
高压引线在必要时采用大直径的金属圆管或多股组合导线等。
③电磁干扰在高电压暂态测试中应采取必要的措施予以防止。
全金属屏蔽室可以防止空间电磁波干扰。
低通滤波器和隔离变压器可用以抑
制电源引入的干扰。
双屏蔽同轴电缆及良好的接地等可用以减小电缆外皮暂态电流造成的干扰等。
采用光导纤维的光电耦合系统，则可有效地解决电磁干扰问题。
④回路振荡无论在高电压的主回路或者在低电压的测量回路都常有可能发生。
为此，在主回路中常需设置阻尼电阻以抑制回路振荡；在测量电缆或引线等端部需设置匹配电阻以防止多次反射造成的振荡等。
⑤同步触发是多组高电压设备联动控制和快速暂态测试中的关键技术。
多极快速点火间隙是控制多组高电压设备准确同步工作的关键部件。
在测量仪器方面，数字记录仪比传统的示波器具有较大的优越性。
⑥测量准确度对稳态的高电压和大电流来说已达到很高水平，但暂态测量的准确度还不很高。
目前，应用数字测量技术有可能通过信号处理提高测量准确度，并可消除电磁干扰的影响。
发展趋势高电压测试技术随着现代科技的发展，提出了更高的要求，也提供了更好的条件。
在试验研究方面，正朝着高准确度、快速暂态、微观参量、强干扰背景下弱信号的提取以及测试自动化等方向发展；在工程应用方面，除开拓多种应用领域外，还朝着现场测试、在线监测、智能诊断的专家系统等方向发展。
