HGT3683.1-2014 工业瓷球 惰性瓷球
惰性瓷球技术要求

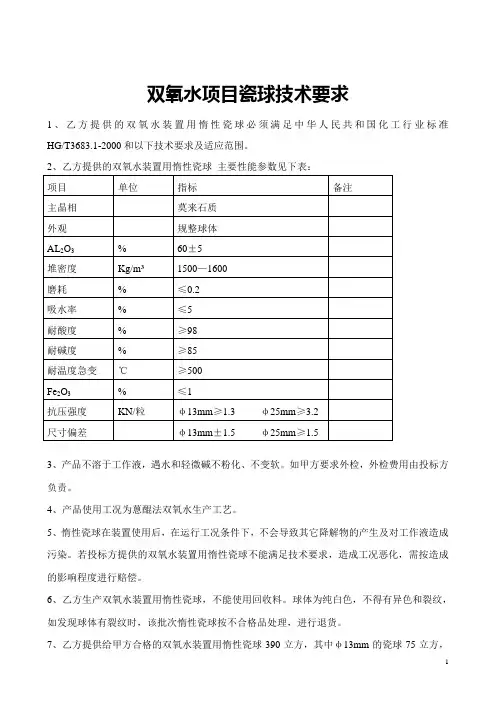

双氧水项目瓷球技术要求
1、乙方提供的双氧水装置用惰性瓷球必须满足中华人民共和国化工行业标准HG/T3683.1-2000和以下技术要求及适应范围。
3、产品不溶于工作液，遇水和轻微碱不粉化、不变软。
如甲方要求外检，外检费用由投标方负责。
4、产品使用工况为蒽醌法双氧水生产工艺。
5、惰性瓷球在装置使用后，在运行工况条件下，不会导致其它降解物的产生及对工作液造成污染。
若投标方提供的双氧水装置用惰性瓷球不能满足技术要求，造成工况恶化，需按造成的影响程度进行赔偿。
6、乙方生产双氧水装置用惰性瓷球，不能使用回收料。
球体为纯白色，不得有异色和裂纹，如发现球体有裂纹时，该批次惰性瓷球按不合格品处理，进行退货。
7、乙方提供给甲方合格的双氧水装置用惰性瓷球390立方，其中φ13mm的瓷球75立方，
φ25mm的瓷球315立方。
8、货到甲方进行称重，重量只作为考核计算堆密度的依据，但乙方必须保障甲方设备足量充装，不足部分由乙方免费提供，以满足甲方需求。
9、包装物上应有明显的标记，以便于产品的使用。
包装物符合该产品防护要求，不能有破损，污染现象。
双氧水装置用惰性瓷球使用内膜编织袋包装，单包装重量为1000kg和25kg两种。
10、投标方按甲方要求分批供货，甲方提前一个月通知供货时间和数量。
按实际到货数量办理发票挂账后，次月付款。
双氧水项目组
二〇一七年一月三日。
开孔瓷球标准
开孔瓷球标准开孔瓷球标准是我国陶瓷行业的一项重要标准，对瓷球的性能、规格、测试方法等方面进行了详细的规定。
按照开孔瓷球的标准，瓷球可以分为多种类型，如普通开孔瓷球、高密度开孔瓷球等。
在实际应用中，开孔瓷球广泛应用于石油、化工、冶金、建材等领域，发挥着重要作用。
一、瓷球的性能要求根据开孔瓷球标准，瓷球应具有以下性能：1.机械强度：瓷球应具有足够的机械强度，以承受运输和应用过程中的冲击和压力。
2.耐磨性：瓷球表面应具有较高的耐磨性，以保证其在使用过程中不易磨损。
3.耐腐蚀性：瓷球应具有较好的耐腐蚀性能，能在腐蚀性环境下保持稳定性。
4.热稳定性：瓷球在高温环境下应具有较好的热稳定性，不易破裂或变形。
5.密度：瓷球的密度应符合标准要求，以确保其具有良好的使用性能。
二、瓷球的规格与分类根据开孔瓷球标准，瓷球可分为以下几种类型：1.普通开孔瓷球：具有普通密度和一般性能的开孔瓷球。
2. 高密度开孔瓷球：具有较高密度和优异性能的开孔瓷球，适用于高要求的场合。
3.特殊性能开孔瓷球：根据用户需求，具有特殊性能的开孔瓷球，如耐磨、耐高温等。
三、瓷球的测试方法开孔瓷球标准的测试方法包括以下几个方面：1.机械强度测试：通过压缩试验、冲击试验等方法测定瓷球的机械强度。
2.耐磨性测试：通过磨损试验、砂浆磨损试验等方法测定瓷球的耐磨性。
3.耐腐蚀性测试：通过浸泡试验、循环腐蚀试验等方法测定瓷球的耐腐蚀性。
4.热稳定性测试：通过高温试验、热震试验等方法测定瓷球的热稳定性。
5.密度测试：采用测量仪器测定瓷球的密度。
总之，开孔瓷球标准对瓷球的性能、规格和测试方法等方面进行了详细的规定，为我国陶瓷行业的发展提供了重要的技术支持。
随着科技的不断进步和应用领域的拓展，开孔瓷球标准将不断完善，以满足不断变化的市场需求。

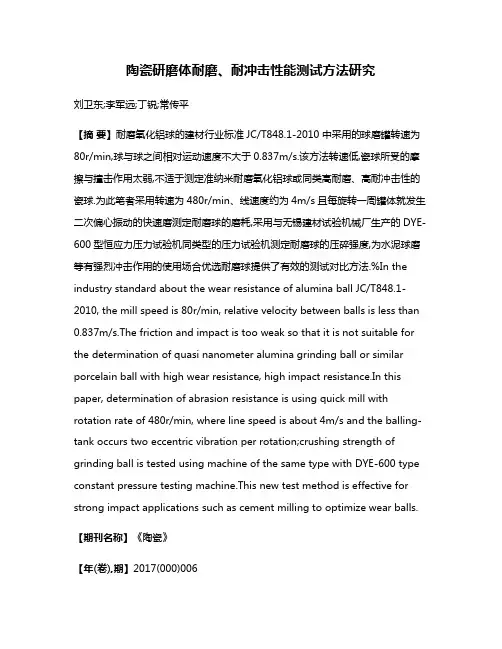

陶瓷研磨体耐磨、耐冲击性能测试方法研究
陶瓷研磨体耐磨、耐冲击性能测试方法研究刘卫东;李军远;丁锐;常传平【摘要】耐磨氧化铝球的建材行业标准JC/T848.1-2010中采用的球磨罐转速为80r/min,球与球之间相对运动速度不大于0.837m/s.该方法转速低,瓷球所受的摩擦与撞击作用太弱,不适于测定准纳米耐磨氧化铝球或同类高耐磨、高耐冲击性的瓷球.为此笔者采用转速为480r/min、线速度约为4m/s且每旋转一周罐体就发生二次偏心振动的快速磨测定耐磨球的磨耗,采用与无锡建材试验机械厂生产的DYE-600型恒应力压力试验机同类型的压力试验机测定耐磨球的压碎强度,为水泥球磨等有强烈冲击作用的使用场合优选耐磨球提供了有效的测试对比方法.%In the industry standard about the wear resistance of alumina ball JC/T848.1-2010, the mill speed is 80r/min, relative velocity between balls is less than 0.837m/s.The friction and impact is too weak so that it is not suitable for the determination of quasi nanometer alumina grinding ball or similar porcelain ball with high wear resistance, high impact resistance.In this paper, determination of abrasion resistance is using quick mill with rotation rate of 480r/min, where line speed is about 4m/s and the balling-tank occurs two eccentric vibration per rotation;crushing strength of grinding ball is tested using machine of the same type with DYE-600 type constant pressure testing machine.This new test method is effective for strong impact applications such as cement milling to optimize wear balls.【期刊名称】《陶瓷》【年(卷),期】2017(000)006【总页数】6页(P22-27)【关键词】陶瓷球;耐磨性能;耐冲击性能;测试方法【作者】刘卫东;李军远;丁锐;常传平【作者单位】山东鲲鹏新材料科技股份有限公司山东淄博 255000;山东鲲鹏新材料科技股份有限公司山东淄博 255000;山东理工大学材料科学与工程学院山东淄博 255000;淄博银果纳米陶瓷技术有限公司山东淄博 255000【正文语种】中文【中图分类】TQ175.71据不完全统计,我国的陶瓷耐磨球产量近百万吨,其中氧化铝球占比70%左右。
(整理)惰性氧化铝陶瓷球
名称：惰性氧化铝陶瓷球惰性瓷球主要采用优级工业氧化铝、优质高岭土，掺加优一定量的长石、石英及增强剂、增塑剂、脱模剂等原料，经严格科学配方、模具优化设计、原料精选、球磨、制泥、陈腐、真空练泥、等静压成型、干燥、烧结等系列适宜的生产工艺加工而成。
惰性氧化铝瓷球是一种高强度、高空隙率的新型支撑、覆盖及保护催化剂用球形支撑保护填料。
其主要原理为：采用刚玉和莫来石-刚玉、莫来石为产品主晶相，以高岭土和长石玻璃烧结体为结构桥梁，利用了氧化铝烧结体刚玉和网络针状结构莫来石的高机械强度、耐高温、抗氧化、耐磨损、耐强酸碱化学腐蚀、优良的耐急冷急热性及极低的化学活性。
产品含有大量网络针状结构莫来石和刚玉晶体及部份残余石英，烧结致密，质地坚硬，不粉化。
产品特别具有优良的耐化学腐蚀性能：除氢氟酸外，能耐所有的无机酸和有机酸及所有的酸性气体、中性气体。
除非产品遇原料气、液中杂质污染需清洗或更换外，在化工工艺设备中充当催化剂覆盖、支撑剂、保护剂使用，产品本身不会出现任何问题，保证使用寿命大于10年。
由于产品具有较高且均匀的空隙率和大的的比表面积,可以有效地截除各种原料汽液中的胶质、焦粉、重金属等其它固体颗料杂质，避免其沉积在催化剂床层导致催化剂阻塞、烧焦甚至毒害催化剂。
产品应用广泛应用于炼油、煤炼油、煤制烯烃、石油化工、化肥、甲醇、二甲醚等煤化工、天然气化工、冶炼、环保、精细化工等工业的填料塔内（如煤气净化器、天然气干燥吸附器、全馏分油加氢装置、合成氨变换炉、烟气制酸转化器等）中使用。
通过多家用户使用后表明：产品具有使塔处理效率高、压降减少、流量增大，并使反应器操作弹性增大，操作变异过程中减少了对催化剂的冲击阻力，有效地保护了催化剂不被油品中的杂质污染导致催化剂结焦、中毒，延长了催化剂的使用寿命，对提高装置运行效率、提高产品质量、降低装置运行费用，对确保工艺操作正常、安全，节能降耗等方面具有重要作用。
产品主要技术指标为：耐温度：1300℃，耐酸度：98.%, 耐碱度：86%, 堆积比重：1.4T/m3瓷球应用范围主要技术指标名称型号特性及应用惰性瓷球DA含量：Al2O320-90%堆重1300-1400kg/m3抗压强度0.4-15KN催化剂支撑、覆盖填料活性瓷球SW组份Nio、CoO、MoO3、Wo3、Al2O3堆重1000-1300kg/m3y磨耗≤5%具有一定催化作用的支撑、覆盖填料，可保护催化剂减少中毒和结焦开孔瓷球KK含量Al2O3 20-90%堆重1100-1550kg/m3空隙率≥50%高空隙率、低阻力的催化剂支撑、覆盖填料微孔瓷球MH孔径0.5-35/35-100/100-1000um气孔率15-40%抗压强度500-7500N能过滤油品中的胶质和固体颗粒物的催化剂支撑覆盖填料及载体凹凸瓷球KB含量Al2O3：20-90%堆重1100-1500kg/m3空隙率≥50%高空隙、低压降的催化剂支撑、覆盖填料蓄热瓷球XR堆重1200-1400kg/m3热容量≥850j/kg.k使用温度-300~1000℃空分工业蓄热式换热器用蓄热填料耐火瓷球RF堆重1200-1400kg/m3耐碱度≥85%耐火度≥1500℃用于合成氨厂变换炉，转化炉内的催化剂支撑、覆盖填料耐磨瓷球MQ堆重1600-1800 kg/m3（MQA）2500-300 kg/m3 (MQZ)磨耗率≤5%（MQA）≤1%（MQZ）高密度、高强度、耐磨损、无污染的研磨介质，适用于各种研磨设备中惰性瓷柱DB含量Al2O3 20-90%堆重1300-1400kg/m3抗压强度≥Ncm催化剂支撑、覆盖填料及载体结束语：目前红花高温耐材拥有等静压成型设备及梭式窑，完全能够满足惰性氧化铝陶瓷球的生产，相比于一些小的生产厂家，等静压成型是我们非常大的优势。
化工行业标准
化学试剂 偏重亚硫酸钠（焦亚硫酸钠） 对氯邻硝基苯胺（红色基3GL） 分散翠蓝S-GL（C.I.分散蓝60） 还原直接黑RB(C.I.还原黑9) 酸性黄NM-4RLN(C.I.酸性黄151) 酸性深蓝P-2RB(C.I.酸性蓝113) 分散黄E-3G(C.I.分散黄54) 耐碱精练渗透剂 有机硅高温消泡剂 反应蓝KN-2B(C.I.反应蓝220) 照相化学品十二水合硫酸铝钾(硫酸铝钾) 照相化学品乙酸（冰乙酸） 反应黄W-NN 反应艳红K-2B(C.I.反应红24) 酸性黄NM-4RL(C.I.酸性黄128) 分散红SE-BL(C.I.分散红146) 分散红SE-BLSF(C.I.分散红92) 还原棕GS 分散蓝S-HWF 400%(C.I.分散蓝284) 还原橄榄T(C.I.还原黑25) 六氟磷酸锂和六氟磷酸锂电解液 第1部分：六氟磷酸锂 六氟磷酸锂和六氟磷酸锂电解液 第2部分：六氟磷酸锂电 解液 工业湿法粗磷酸 工业湿法净化磷酸 还原蓝BC(C.I.还原蓝6) 溶剂棕41(C.I.溶剂棕41) 反应橙RW 200%(活性超级橙RW) 还原棕BR(C.I.还原棕1) 搪玻璃异径法兰 搪玻璃同心异径管 氧气检测报警仪技术条件及检验方法 工业硫氢化钠中硫氢化钠和硫化钠含量的测定 工业乙酸钴 工业乙酸锑 工业乙酸锰 工业用化学品命名 化工产品用原子吸收光谱分析方法标准编写格式 化工企业安全管理标准 化工企业安全处(科)工作标准 化工企业静电安全检查规程 可燃性气体检测报警仪技术条件及检验方法 有毒气体检测报警仪技术条件及检测方法 工业用亚硫酸铵 工业用亚硫酸氢铵 聚氯醚树脂稀溶液粘数和特性粘数测定 聚氨酯预聚体中异氰酸酯基含量的测定
标准中文名称 JX型筛余物测定仪技术条件 可拆型槽盘气液分布器 粉粒体静壁面摩擦系数的测定 硬质橡胶 压碎强度的测定 工业1，4-氧氮杂环己烷（吗啉） 一氟三氯甲烷包装钢桶 工业用一乙醇胺 工业用二乙醇胺 双氰胺 硬质橡胶 马丁耐热温度的测定 硬质橡胶 抗剪切强度的测定 摄影术 冲洗加工化学品 无水碳酸钠和一水合碳酸钠规范 摄影术 冲洗加工化学品 对甲氨基酚硫酸盐规范 摄影术 冲洗加工化学品 无水碳酸钾规范 饲料级 预糊化淀粉 工业磺胺 工业氯乙酸 食品添加剂 田箐胶 食品添加剂 丙酸钙 鞋用微孔材料热收缩性的测定 胶鞋试穿试验规则 鞋类模拟行走（寿命）试验方法 胶面胶靴（鞋）耐渗水试验方法 橡塑鞋微孔材料交联密度特征值试验方法 水处理剂 丙烯酸-2-甲基-2-丙烯酰胺基丙磺酸类共聚物 工业循环冷却水中硝酸盐的测定方法－2,6-二甲基苯酚分 光光度法 工业循环冷却水磷锌预膜液中钙离子测定方法 工业循环冷却水水质分析方法规则 胶面防砸安全靴 玻璃设备、管道和配件检验安装和使用一般规则 化学试剂 定氮合金 化学试剂 铬酸钾 化学试剂 甲基红
化工厂预处理装置惰性氧化铝瓷球技术协议
化工厂预处理装置惰性氧化铝瓷球技术协议化工厂预处理装置惰性氧化铝瓷球技术协议买方：签字：日期：卖方：签字：日期：设计方：签字：日期：惰性氧化铝瓷球技术协议书一、概述（以下简称甲方）与（以下简称乙方）、（设计方）经过三方技术交流，就乙方生产的惰性氧化铝瓷球达成如下协议，以此作为采购惰性氧化铝瓷球商务合同的附件，本协议与商务合同具有同等的法律效力，同时生效。
二、使用条件及性能要求1．使用工艺条件高温惰性氧化铝瓷球在抚顺矿业集团有限责任公司页岩油化工深加工示范项目50万吨/年页岩油预处理装置积垢器（101-SR-103）、加氢预反应器（101-R-101）和加氢精制反应器（101-R-102）上应用，其使用工艺条件要求如下：最高使用温度：433℃最高使用压力：18.7 Mpa(g) 2．技术指标要求项目指标耐温，℃＞1000抗压强度，kN/颗30.16 60.44131.30耐酸度，%98耐碱度，%85吸水率，%＜1三、瓷球的物化性能及质量有要求1、外观形状尺寸偏差：31.0；61.0；131.52、强度指标要求满足国家标准（HG/T3683.1-20__(请自填)）3、化学组成化学成分含量要求Al2O350%～65%Al2O3+SiO290%Fe2O3＜1%4、使用寿命：瓷球使用质量保质期为5年。
四、供货范围名称规格堆积密度t/m3实际装填量一次采购量采购余量备注 m3Tm3t惰性瓷球31.83.115.63.275.885%61.63.505.63.685.885%多孔瓷球131.68.1913.18.6013.7555%多孔瓷球合计 14.8024.315.5425.515 注：1、已包含装填损失。
2、瓷球在采购时请以体积为准，如果堆积密度有变化应重新核算重量。
3、以上为最低需要量，考虑运输等问题可适当增加采购量。
4、瓷球寿命不低于3年。
如厂家中标后，将免费提供3石英砂0.8m3、8石英砂0.18m3(使用质量保质期为3年)。
惰性瓷球及开孔瓷球填料的化学成分和性能指标
惰性瓷球及开孔瓷球填料的化学成分和性能指标惰性瓷球，又称惰性氧化铝瓷球；开孔瓷球，又称惰性氧化铝开孔球。
主要化学成分为三氧化二铝（Al2O3）二氧化硅（SiO2），同时由原料附带入少量三氧化二铁、氧化钙、氧化镁、氧化钾、氧化钠等。
产品材质分为长石质（20%-30%Al2O3）、长石-莫来石质（30%-45%Al2O3）、莫来石质（45%-70%Al2O3）、莫来石-刚玉质（70%-90%Al2O3）、刚玉质（刚玉质一般又分为90-92%Al2O3刚玉填料球、95%Al2O3刚玉填料球、99%Al2O3刚玉填料球三种）.主要原料采用的是当地产的优质耐火粘土、全国著名的界牌瓷土、苏州土、贵州产毕节高岭及添加一些长石、易熔粘土等其它辅助原料。
在生产高铝（Al2O3≥45%）惰性瓷球及开孔瓷球时为了提高产品的耐温度、荷重软化温度及白度、强度、耐急冷急热性能（通常说的耐热冲击性能或耐温度急变性），还需采用河南、山东、贵州等地产优级工业氧化铝、优质高铝矾土甚至利用一些建筑陶瓷生产厂家辊道窑内不能再用的高铝辊棒，通过一系列适宜的生产工艺后以提高产品的针状莫来石结晶体及刚玉晶相含量，达到所需的耐高温、抗高温热冲击、抗高温蠕变性、抗剥落、硬度大，机械强度好耐磨损等性能，提高产品的使用性能及使用寿命。
高铝瓷球中化学成分三氧化二铝(Al2O3)和二氧化硅(SiO2)完全反应后生成具有一系列优异性能的针状莫来石结晶体(分子式3Al2O3.2SiO2)及刚玉(a-Al2O3)结晶体,所以相比一般低铝质瓷球的机械强度要高很多,耐磨损及抗热性能极其优良.重烧线收缩变化小,产品在高温使用过程也不会产生体积变化,能够确保床层压力操作稳定,因而保证装置的正常运转及良好的传质效果.开孔瓷球以球体直径为轴心进行开孔，增加堆积床层的空隙率及比表面积。
减轻了同样体积下的装填堆积密度，使工艺介质或工艺汽液分散更均匀，有效地降低系统的阻力，使填料层内液体再分布性能增强，汽液分散性能优良。
化工厂预处理装置惰性氧化铝瓷球技术协议
化工厂预处理装置惰性氧化铝瓷球技术协议技术协议标题：化工厂预处理装置惰性氧化铝瓷球技术协议一、协议目的：本技术协议旨在确保化工厂预处理装置使用惰性氧化铝瓷球的正确操作和维护，保证装置的稳定运行和处理效果。
二、技术要求：1. 惰性氧化铝瓷球的选择：根据具体预处理装置的要求，在机械强度合适的前提下，选择化学成分稳定、耐高温、具有良好气体与固体传质性能的惰性氧化铝瓷球。
2. 瓷球形状和尺寸：根据预处理装置的结构和工艺要求，选择合适的瓷球形状和尺寸，确保瓷球在装置内部流动时能达到良好的均匀性和填料利用率。
3. 瓷球填料工艺：在装置设计和操作过程中，要注意瓷球填料的均匀性和密度，确保瓷球填料的质量和稳定性。
4. 瓷球填料维护和更换：定期检查和清洗瓷球填料，记录填料使用情况，根据实际情况进行填料的更换和补充。
三、技术支持与培训：1. 提供瓷球填料供应商的技术支持和培训，指导化工厂工作人员正确选择和使用瓷球填料。
2. 定期组织技术交流会议，与化工厂工作人员沟通和分享瓷球填料操作使用经验，解决遇到的问题。
四、知识产权：1. 技术协议中的所有技术要求和细节，以及技术支持和培训内容均为独家知识产权，受法律保护。
2. 未经甲方同意，乙方不得将协议涉及的技术要求和细节向第三方泄露或使用。
五、保密条款：1. 甲方对于乙方向其提供的预处理装置技术信息和关键运营数据进行保密，未经甲方同意，乙方不得向任何第三方泄露或使用。
2. 乙方对于甲方在技术交流会议等场合提供的技术信息和运营数据进行保密，未经乙方同意，甲方不得向任何第三方泄露或使用。
六、协议期限：1. 本技术协议自双方签订之日起生效，有效期为两年。
2. 协议到期前3个月，双方可协商续签或重新订立技术协议。
七、违约责任：1. 某一方未履行本技术协议约定的义务，应当承担相应的违约责任。
2. 违约方应对守约方因违约行为所遭受的损失进行赔偿。
八、协议解除：1. 在协议有效期内，如双方达成一致意见，可以解除本技术协议。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ICS 71.120; 81.060.20
G94
备案号：7419-2014
中华人民共和国化工行业标准
HG/T 3683.1－ 2014
代替HG/T3683.1－ 2000
工业瓷球惰性瓷球
Industrial ceramic ball Inert ceramic ball
2014－05－06发布 2014－10－01 实施中华人民共和国工业和信息化部发布
HG/T 3683.1—2014
前言
HG/T3683《工业瓷球》分为三个部分：
——第 1 部分：工业瓷球惰性瓷球；
——第 2 部分：工业瓷球活性瓷球；
——第 3 部分：工业瓷球开孔瓷球。
本部分为 HG/T3683 的第 1 部分。
本部分按照GB/T 1.1-2009给出的规则起草。
本部分代替 HG/T3683.1 — 2000 《工业瓷球惰性瓷球》，与 HG/T3683.1 — 2000 相比，主要技术变化如下：
——耐碱度指标对不同 Al2O3 含量都统一为一个指标；
——耐急变温差对不同 Al2O3 含量都统一为一个指标；
——增加了最高耐热温度指标；
——按产品的不同规格，提高了抗压强度指标。
本部分由中国石油和化学工业联合会提出。
本部分由全国非金属化工设备标准化技术委员会（SAC/TC162）归口。
本部分起草单位：萍乡市中天化工填料有限公司、萍乡市环球化工填料有限公司、中国石化工程建设有限公司、工业陶瓷国家测试中心。
本部分主要起草人：陈峥、刘家明、邬树其、胡自斌、梁艳、王雷、邬海啸、胡兆阳。
本部分所代替标准的历次版本发布情况为：
—— HG/T3683.1—2000。
HG/T 3683.1—2014
工业瓷球惰性瓷球
1 范围
本部分规定了惰性瓷球的产品分类、要求、试验方法、检验规则、出厂文件及包装、运输和储运。
本部分适用于石油、化工及其它有关工业的反应器中充当支撑、覆盖催化剂的垫层材料和塔填料使用的惰性瓷球。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。
凡是注明日期的引用文件，仅注日期的版本适用于本文件。
凡是不注明日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 4734 陶瓷材料及制品化学分析方法
HG/T 3210 耐酸陶瓷材料性能试验方法
3 术语和定义
下列术语和定义适用于本文件。
惰性瓷球inert ceramic ball
以工业氧化铝和高岭土为主要原料，经成形和高温煅烧制成的，具有足够化学稳定性和热稳定性的瓷球。
4 产品分类
4.1 类型
惰性瓷球按其材质中的Al2O3 含量分为五种类型，如表1。
表1 惰性瓷球的类型
1
HG/T 3683.1—2014
4.2 规格
惰性瓷球按其外廓直径分为12种规格，即Φ3 mm、Φ6 mm、Φ8 mm、Φ10 mm、Φ13 mm、Φ16 mm、Φ20 mm、Φ25 mm、Φ30 mm、Φ38 mm、Φ50 mm、Φ76 mm 。
4.3 其它
其它规格和型式的惰性瓷球可由供需双方协商制造，其质量要求除合同专门规定外，仍应符合本部分规定。
5 要求
5.1 外观质量
惰性瓷球的外观应为规整的球体，其表面质量应符合表2规定。
表2 惰性瓷球的表面质量
5.2 尺寸偏差
惰性瓷球的直径偏差应符合表3规定。
表3 惰性瓷球的直径偏差单位为毫米
2
5.3 物理化学性能
惰性瓷球的物理化学性能应符合表4规定。
表4 惰性瓷球的物理化学性能
3
6 试验方法
6.1 外观质量
外观质量用常规量具和目测检查。
6.2 尺寸偏差
尺寸偏差用量程为0～150 mm、分度值不低于0.1 mm的卡尺测量，测量相互垂直的两个点，取其算术平均值作为测量结果。
6.3 化学分析
惰性瓷球的化学成分分析按GB/T4734的规定进行。
6.4 吸水率、耐酸度、耐碱度和耐急变温差
惰性瓷球的吸水率、耐酸度、耐碱度和耐急变温差测试按HG/T3210的规定进行。
6.5抗压强度
选用具有足够压力、并能调节控制加载速度、测力精度为一级的试验机，取至少10个瓷球为试样。
分别将试样置于试验机压板正中，平稳均匀地以（5～20 ）mm/min 或（0.5～2.5）kN /min 的速度加载，读取试样破坏时的压力值，计算其算术平均值作为试验结果。
6.6耐热温度
选用具有足够加热温度和可观测试样受热情况的加热炉，取不少于三个瓷球试样。
试样外观应规整、清晰，无明显缺陷。
观察记录试样在室温时的外观状况，将试样置于加热炉中，使热电偶的热端靠近试样，在1.5h～2h内使炉温升至比要求温度低200℃的温度，再按平均2.5℃/ min匀速升温至要求的温度，保温30 min, 观察或摄像试样的变形情况，若试样未出现明显的变形，则为合格。
7 检验规则
7.1 检验分类
产品检验分型式检验和出厂检验两种。
7.1.1 型式检验
产品的型式检验每年进行一次，检验项目为本部分规定的全部项目。
有下列情况之一时，还应进行型式检验：
a) 产品的结构、原料或工艺有较大改变，可能影响产品性能时；
b) 产品生产发生转产、停产后恢复生产时；
c) 出厂检验结果与上次型式检验有较大差异时；
d) 国家有关法令、法规要求时；
e) 合同规定时。
7.1.2 出厂检验
所有产品出厂前必须做出厂检验，检验项目为本部分第5章规定的外观质量、尺寸偏差、化学成分、吸水率和抗压强度5项。
4
7.2 组批规则
惰性瓷球应按批进行验收。
以相同原材料、工艺和设备等条件下制成的产品50吨作为一批，不足50吨亦按一批计。
7.3 抽样规则
对每批产品应采用具有代表性、随机性的方式进行抽样。
根据产品的不同规格、按表5规定抽取不同数量的样品。
将样品混合均匀，按四分法抽取其中的四分之一用于进行外观质量和尺寸检验，再从中任取相应的数量进行理化性能测试。
表5 不同规格惰性瓷球的检验抽样方案
7.4 判定规则
7.4.1 对于惰性瓷球的外观质量和外形尺寸检验，不合格率不超过10% 时，判该批产品为合格；如不合格率超过10% 时，则应从同一批产品中抽取双倍数量的样品进行复验，以复验结果作为最终结果，如复验结果的不合格率仍超过10%，则判该批产品为不合格；首次检验的不合格率超过20% 时，判该批产品为不合格。
7.4.2 对于惰性瓷球的物理化学性能检验，全部项目均合格，判该批产品为合格；如有一项指标不合格，则需从同一批产品中抽取同样数量的试样，对该项目进行复验，以复验结果和首检结果的平均值作为最终结果，如仍不合格，则判该批产品为不合格；首检时，如有两项以上指标同时不合格，则判该批产品为不合格。
7.4.3 凡因外观质量或尺寸超差被判为不合格的一批产品，允许供方剔除不合格品后重新组批提交检验。
8 出厂文件
惰性瓷球出厂应有合格证和使用说明书，并标明以下内容：
a)产品名称、标准编号、商标；
b)产品的规格；
c)产品的生产批号；
d)生产企业名称、详细地址和联系电话。
9 包装、运输和贮存
9.1 惰性瓷球包装时必须牢靠，以保证在运输过程中不产生破损。
9.2 惰性瓷球在运输和装卸时要平稳、轻放，严禁抛掷。
9.3 惰性瓷球应该在清洁的仓库或有遮盖的库棚贮存。
5。
