(整理)惰性氧化铝陶瓷球
氧化铝研磨陶瓷球流程
氧化铝研磨陶瓷球流程
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
Download tips: This document is carefully compiled by theeditor. l hope that after you downloadthem,they can help yousolve practical problems. The document can be customized andmodified afterdownloading,please adjust and use it according toactual needs, thank you!
氧化铝研磨陶瓷球生产流程简要概括如下：
①原料准备：选用高纯度氧化铝粉为基材，进行细致研磨与筛分，确保粒度均匀，满足后续加工要求。
②混合成型：将筛选好的氧化铝粉与适量粘结剂混合，并加入水调节至糊状。
利用干压或注塑成型机将混合物成型为球体，这一步骤对球的尺寸与形状控制至关重要。
③干燥：成型后的陶瓷球需在干燥室内去除水分，以防烧结时产生裂纹，同时增强结构稳定性。
④烧结：将干燥陶瓷球置入高温炉内烧结，高温促使颗粒间结合紧密，形成高密度结构。
此过程需精确控制温度、时间和炉内气氛。
⑤表面处理：烧结完毕的陶瓷球表面可能含有瑕疵，通过研磨与抛光提高其表面光洁度与圆整度，必要时使用金刚石研磨膏或激光、超声波技术进行精细加工。
惰性氧化铝瓷球设备工艺原理
惰性氧化铝瓷球设备工艺原理惰性氧化铝瓷球是一种常用的填料材料，广泛应用于化工、石化、环保等行业的反应设备中。
惰性氧化铝瓷球具有化学稳定性、耐高温、耐腐蚀、机械强度高、耐磨损等优良性能特点。
设备工艺原理惰性氧化铝瓷球生产的设备工艺主要包括材料预处理、干粉混合、成型、烧结等步骤。
材料预处理材料预处理是惰性氧化铝瓷球生产中的重要一环，直接影响到成品的质量。
主要包括高纯氧化铝粉、高纯铝酸盐、氮化硅等原材料的筛分、烘干、计量等工序。
其中，高纯氧化铝粉要求颗粒细小、均匀度好、杂质含量低，以保证产品的稳定性和机械强度。
干粉混合在材料预处理后，需要将各种原材料按一定比例混合，在此过程中加入一定量的稳定剂、粘结剂等辅助材料，以保证混合后的干粉均匀、流动性好并易于成型。
混合的比例要根据产品性能要求进行调配，其中氮化硅的加入量会影响惰性氧化铝瓷球的机械强度、孔隙度等特性。
成型干粉混合完成后，需要进行成型。
一般有压模成型、滚筒制球、挤出成型等多种方法。
其中压模成型常用于制备规格较小的球体，滚筒制球适用于制备规格较大的惰性氧化铝瓷球，挤出成型则可以制备规格形状多样的填料。
烧结成型完成后的惰性氧化铝瓷球需要进行烧结处理。
烧结是将球体在高温、氧化或非氧化气氛下进行加热，使其变形和收缩，同时可以消除残留的气体、水分和有机物等杂质，让惰性氧化铝瓷球逐渐变得致密、硬度增强等。
烧结最高温度会影响到惰性氧化铝瓷球的物理特性，一般控制在1300℃ ~ 1700℃。
成品特性经过材料预处理、干粉混合、成型、烧结等工艺，惰性氧化铝瓷球具有如下特性：•化学稳定性: 惰性氧化铝瓷球可以在强酸、强碱等恶劣环境下保持稳定性。
•耐高温: 惰性氧化铝瓷球不易变形、不易熔化，在高温条件下也能保持良好的性能。
•耐腐蚀: 惰性氧化铝瓷球具有面积多、孔隙率高的特点，可以增加接触面积和反应基点。
•机械强度高: 惰性氧化铝瓷球的密度高，硬度大，不易碎裂，具有较好的抗压强度和抗冲击性能。
惰性瓷球技术要求

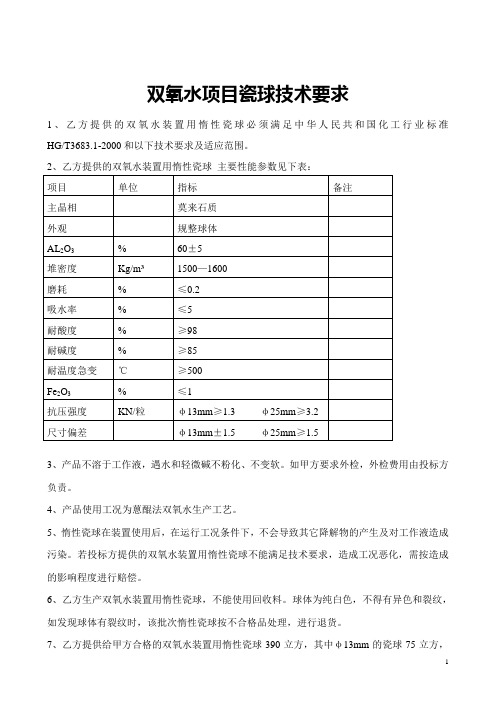

双氧水项目瓷球技术要求
1、乙方提供的双氧水装置用惰性瓷球必须满足中华人民共和国化工行业标准HG/T3683.1-2000和以下技术要求及适应范围。
3、产品不溶于工作液，遇水和轻微碱不粉化、不变软。
如甲方要求外检，外检费用由投标方负责。
4、产品使用工况为蒽醌法双氧水生产工艺。
5、惰性瓷球在装置使用后，在运行工况条件下，不会导致其它降解物的产生及对工作液造成污染。
若投标方提供的双氧水装置用惰性瓷球不能满足技术要求，造成工况恶化，需按造成的影响程度进行赔偿。
6、乙方生产双氧水装置用惰性瓷球，不能使用回收料。
球体为纯白色，不得有异色和裂纹，如发现球体有裂纹时，该批次惰性瓷球按不合格品处理，进行退货。
7、乙方提供给甲方合格的双氧水装置用惰性瓷球390立方，其中φ13mm的瓷球75立方，
φ25mm的瓷球315立方。
8、货到甲方进行称重，重量只作为考核计算堆密度的依据，但乙方必须保障甲方设备足量充装，不足部分由乙方免费提供，以满足甲方需求。
9、包装物上应有明显的标记，以便于产品的使用。
包装物符合该产品防护要求，不能有破损，污染现象。
双氧水装置用惰性瓷球使用内膜编织袋包装，单包装重量为1000kg和25kg两种。
10、投标方按甲方要求分批供货，甲方提前一个月通知供货时间和数量。
按实际到货数量办理发票挂账后，次月付款。
双氧水项目组
二〇一七年一月三日。
惰性氧化铝瓷球
惰性氧化铝瓷球
惰性氧化铝瓷球具有高强度、高化学稳定性、吸水率低和热稳定性的特性，它可以耐高温、高压和酸、碱、盐及各种有机溶剂的腐蚀，并能经受生产过程中出现的温度变化。
广泛用于石油、化工、化肥、天然气及环保等行业,作为反应器内催化剂的支撑和覆盖材料，可缓冲进入反应器内液和气体对催化剂的冲击，支撑和保护强度不高的活性催化剂，并改善反应器内液体和气体的分布。
瓷球特性
根据惰性氧化铝瓷球A1203含量的不同，分为以下几类瓷球，规格如下：
*堆积密度数据仅供使用参考，不作为验收依据。
*其他规格可按客户要求进行生产。
规格、理化性能
（注：堆积密度数据仅供使用参考，不作为验收依据。
）规格及直径公差（单位：mm）
其它规格可按用户要求生产。
品种：根据惰性氧化铝瓷球的Al2O3含量，从25%开始每隔5%为一个品级，共分17个品种。
瓷球应用范围
订货须知
用户订货时应详细介绍装置基本情况，包括反应器尺寸、工作温度等。
订货时应提出所需产品规格、型号、铝硅成份总含量。
因惰性瓷球在反应器内属自然密堆装填，故用户订货时应与我方人员根据实际装填体积确定数量，并应考虑15-20%的余量。
惰性填料瓷球尺寸选择及应用
惰性瓷球的尺寸选择及作用
惰性瓷球的尺寸选择要根据催化剂的尺寸来选择，一般遵循2X法则（或者叫级配），就是瓷球的直径应该是其相邻催化剂直径的两倍，这样物料的分布最均匀，压降也最小，反应器最优化。
在固定床反应器中，催化剂的上下通常都添加一定高度的惰性瓷球或填料。
上层瓷球的作用比较好理解，改善进料分布。
下层瓷球起什么作用呢？仅仅是催化剂支撑吗？不用可不可以呢？
另外对于对于惰性瓷球的填装高度都有硬性规定，这个规定高度是根据什么制定的呢？
通常铺两层，靠近催化剂的一层铺1~3mm的瓷球，靠外层铺4~6毫米的瓷球，最外面再铺丝网。
丝网主要起气体分配、过滤气体夹带的小颗粒催化剂或过滤进入床层的杂质。
还起防止床层下落，支撑床层作用。
一般是每个规格的瓷球铺100mm厚。
并没有注意到那个标准上有规定。
还就是非常细的催化剂颗粒就不能用这种方法过滤量，需要采取其它的方法过滤这些可能带出的催化剂。
HGT3683.1-2014 工业瓷球 惰性瓷球
ICS 71.120; 81.060.20G94备案号：7419-2014中华人民共和国化工行业标准HG/T 3683.1－ 2014代替HG/T3683.1－ 2000工业瓷球惰性瓷球Industrial ceramic ball Inert ceramic ball2014－05－06发布 2014－10－01 实施中华人民共和国工业和信息化部发布HG/T 3683.1—2014前言HG/T3683《工业瓷球》分为三个部分：——第 1 部分：工业瓷球惰性瓷球；——第 2 部分：工业瓷球活性瓷球；——第 3 部分：工业瓷球开孔瓷球。
本部分为 HG/T3683 的第 1 部分。
本部分按照GB/T 1.1-2009给出的规则起草。
本部分代替 HG/T3683.1 — 2000 《工业瓷球惰性瓷球》，与 HG/T3683.1 — 2000 相比，主要技术变化如下：——耐碱度指标对不同 Al2O3 含量都统一为一个指标；——耐急变温差对不同 Al2O3 含量都统一为一个指标；——增加了最高耐热温度指标；——按产品的不同规格，提高了抗压强度指标。
本部分由中国石油和化学工业联合会提出。
本部分由全国非金属化工设备标准化技术委员会（SAC/TC162）归口。
本部分起草单位：萍乡市中天化工填料有限公司、萍乡市环球化工填料有限公司、中国石化工程建设有限公司、工业陶瓷国家测试中心。
本部分主要起草人：陈峥、刘家明、邬树其、胡自斌、梁艳、王雷、邬海啸、胡兆阳。
本部分所代替标准的历次版本发布情况为：—— HG/T3683.1—2000。
HG/T 3683.1—2014工业瓷球惰性瓷球1 范围本部分规定了惰性瓷球的产品分类、要求、试验方法、检验规则、出厂文件及包装、运输和储运。
本部分适用于石油、化工及其它有关工业的反应器中充当支撑、覆盖催化剂的垫层材料和塔填料使用的惰性瓷球。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
惰性瓷球装填流程及注意事项
惰性瓷球装填流程及注意事项
惰性瓷球准备工作：
（1）在瓷球装填前要先把塔内的灰尘和杂物全部清理干净。
（2）在塔的内部按照装填图纸、标明好瓷球和催化剂各个装填高度线。
（3）对于施工规模较大的工程应该准备好吊车，起重机等必要机器。
（4）参加装填瓷球的工作人员要明确分工，专职专责，以免造成混乱的局面.
（5）检查好瓷球及催化剂是否和装填瓷球要求一致。
施工过程：
（1）在装填塔内疷的一层时，要注意不能对塔里的其它系统造成损坏、铺装完一层后要求用工具均匀平铺层面、保证该层的面在同一水平线上。
（2）在完成好疷层安装后应该铺好承担施工人员在上面安装第二层的面板，避免工作人员直接站在瓷球上面施工时对瓷球层造成水平移动。
（3）每层瓷球的厚度应准确、均匀，用锹或刮板刮动表面，高度应与铺装高度标记水平线相吻合。
注意事项：
（1）为了方便工作人员操作，低压照明应接到塔的内部。
（2）在操作前的工作人员要把随身携带的易脱落物品取下，并且穿戴好专业的工作服作和做好其它安全措施。
（3）要严格按照瓷球装填施工图纸施工，施工完毕后须复查。
（4）由一至二名操作员从合成塔下人孔进入下封头，在合成塔底部装填瓷球至瓷球装填高度线，并用扒具扒平。
（5）测量出剩余空间的高度，计算好剩余空间的体积及所需瓷球量。
（6）最后安装完成要对整个施工情况仔细的复查。
日本NIKKATO陶瓷产品介绍资料
精密陶瓷材料类 ----日本 NIKKATO（原日本化学陶瓷）的精密陶瓷部件 ●材料特性（代表值）●
型号 纯度 Al2O3 % 3 密度 g/cm 硬度 HV1O 弯曲强度 MPa 压缩强度 MPa HD 93 3.6 1,100 330 2,000 HD-11 93 3.7 1,200 400 2,000 HD-2 92 3.6 1,050 280 2,000 SSA-995 99.5 3.8 1,500 400 3,000 SSA-999W 99.9 3.9 1,800 450 － SSA-999S 99.9 3.9 1,800 450 －
●电子显微镜观察照片（SEM）●
2 爱锐精密科技（大连）有限公司 EMAIL:info@ QQ:416288331 手机：15640996933 辽宁省大连市金州区金马路 120 号福佳国际大厦 611 室 TEL：0411-8718-9285 FAX：0411-8718-9293
▼氧化铝球的磨耗量的比较（HD 材质球的磨耗量做为 1 来参考的值） HD 实验方法 A 实验方法 D 1 1 HD-11 0.5 HD-12 28 SSA-995 15 SSA-999W 0.2
实验方法 A 为将 HD 材质磨罐 A-5（容积 2L，重量 11KG）装Φ30mm1KG 陶瓷球，加水 800ml，100RPM48 小时使用 实验方法 D 为将 HD 材质磨罐 A-5（容积 2L，重量 11KG）装Φ10mm2KG 陶瓷球，加水 800ml，100RPM48 小时使用
精密陶瓷材料类 ----日本 NIKKATO（原日本化学陶瓷）的精密陶瓷部件
●特性（代表值）●
型号 成份 %(Zro2+HfO2) 3 堆积密度 g/cm 弯曲强度 MPa 硬度 HV1O 弹性率 GPa 破坏韧性 MPa√m ＹＴＺ 94.7 6 1200 1250 210 6
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
名称：惰性氧化铝陶瓷球
惰性瓷球主要采用优级工业氧化铝、优质高岭土，掺加优一定量的长石、石英及增强剂、增塑剂、脱模剂等原料，经严格科学配方、模具优化设计、原料精选、球磨、制泥、陈腐、真空练泥、等静压成型、干燥、烧结等系列适宜的生产工艺加工而成。
惰性氧化铝瓷球是一种高强度、高空隙率的新型支撑、覆盖及保护催化剂用球形支撑保护填料。
其主要原理为：采用刚玉和莫来石-刚玉、莫来石为产品主晶相，以高岭土和长石玻璃烧结体为结构桥梁，利用了氧化铝烧结体刚玉和网络针状结构莫来石的高机械强度、耐高温、抗氧化、耐磨损、耐强酸碱化学腐蚀、优良的耐急冷急热性及极低的化学活性。
产品含有大量网络针状结构莫来石和刚玉晶体及部份残余石英，烧结致密，质地坚硬，不粉化。
产品特别具有优良的耐化学腐蚀性能：除氢氟酸外，能耐所有的无机酸和有机酸及所有的酸性气体、中性气体。
除非产品遇原料气、液中杂质污染需清洗或更换外，在化工工艺设备中充当催化剂覆盖、支撑剂、保护剂使用，产品本身不会出现任何问题，保证使用寿命大于10年。
由于产品具有较高且均匀的空隙率和大的的比表面积,可以有效地截除各种原料汽液中的胶质、焦粉、重金属等其它固体颗料杂质，避免其沉积在催化剂床层导致催化剂阻塞、烧焦甚至毒害催化剂。
产品应用
广泛应用于炼油、煤炼油、煤制烯烃、石油化工、化肥、甲醇、二甲醚等煤化工、天然气化工、冶炼、环保、精细化工等工业的填料塔内（如煤气净化器、天然气干燥吸附器、全馏分油加氢装置、合成氨变换炉、烟气制酸转化器等）中使用。
通过多家用户使用后表明：产品具有使塔处理效率高、压降减少、流量增大，并使反应器操作弹性增大，操作变异过程中减少了对催化剂的冲击阻力，有效地保护了催化剂不被油品中的杂质污染导致催化剂结焦、中毒，延长了催化剂的使用寿命，对提高装置运行效率、提高产品质量、降低装置运行费用，对确保工艺操作正常、安全，节能降耗等方面具有重要作用。
产品主要技术指标为：
耐温度：1300℃，耐酸度：98.%, 耐碱度：86%, 堆积比重：1.4T/m3
瓷球应用范围
主要技术指标
名称型
号
特性及应用
惰性瓷球DA
含量：Al2O320-90%
堆重1300-1400kg/m3
抗压强度0.4-15KN
催化剂支撑、覆盖填料
活性瓷球SW
组份Nio、CoO、MoO3、Wo3、Al2O3
堆重1000-1300kg/m3y
磨耗≤5%
具有一定催化作用的支
撑、覆盖填料，可保护催
化剂减少中毒和结焦
开孔瓷球KK
含量Al2O3 20-90%
堆重1100-1550kg/m3
空隙率≥50%
高空隙率、低阻力的催化
剂支撑、覆盖填料
微孔瓷球MH
孔径0.5-35/35-100/100-1000um
气孔率15-40%
抗压强度500-7500N
能过滤油品中的胶质和
固体颗粒物的催化剂支
撑覆盖填料及载体
凹凸瓷球KB
含量Al2O3：20-90%
堆重1100-1500kg/m3
空隙率≥50%
高空隙、低压降的催化剂
支撑、覆盖填料
蓄热瓷球XR
堆重1200-1400kg/m3
热容量≥850j/kg.k
使用温度-300~1000℃
空分工业蓄热式换热器
用蓄热填料
耐火瓷球RF
堆重1200-1400kg/m3耐碱度≥85%
耐火度≥1500℃
用于合成氨厂变换炉，转
化炉内的催化剂支撑、覆
盖填料
耐磨瓷球MQ
堆重1600-1800 kg/m3（MQA）
2500-300 kg/m3 (MQZ)
磨耗率≤5%（MQA）≤1%（MQZ）
高密度、高强度、耐磨损、
无污染的研磨介质，适用
于各种研磨设备中
惰性瓷柱DB
含量Al2O3 20-90%
堆重1300-1400kg/m3
抗压强度≥Ncm
催化剂支撑、覆盖填料及
载体
结束语：
目前红花高温耐材拥有等静压成型设备及梭式窑，完全能够满足惰性氧化铝陶瓷球的生产，相比于一些小的生产厂家，等静压成型是我们非常大的优势。
宜昌地区有宜化、兴发、三宁化工等大型化工企业，我们完全有理由取得价格上的优势，加上我们技术部的众多技术人员，我相信这个项目一定会取得非常不错的
效果。
张明
2012-11-19。
