(完整版)midas常遇问题总结,推荐文档
MIDAS使用过程中发现的错误总结(李超)

MIDAS使用过程中发现的错误总结

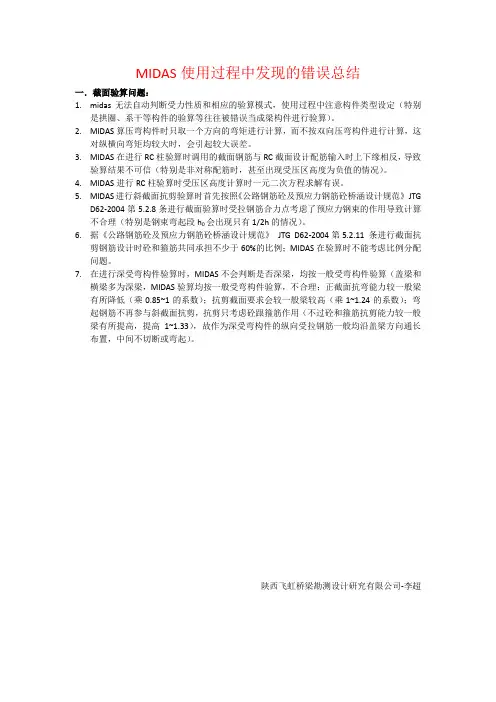

一.截面验算问题:
1.midas无法自动判断受力性质和相应的验算模式,使用过程中注意构件类型设定(特别
是拱圈、系干等构件的验算等往往被错误当成梁构件进行验算)。
2.MIDAS算压弯构件时只取一个方向的弯矩进行计算,而不按双向压弯构件进行计算,这
对纵横向弯矩均较大时,会引起较大误差。
3.MIDAS在进行RC柱验算时调用的截面钢筋与RC截面设计配筋输入时上下缘相反,导致
验算结果不可信(特别是非对称配筋时,甚至出现受压区高度为负值的情况)。
4.MIDAS进行RC柱验算时受压区高度计算时一元二次方程求解有误。
5.MIDAS进行斜截面抗剪验算时首先按照《公路钢筋砼及预应力钢筋砼桥涵设计规范》JTG
D62-2004第5.2.8条进行截面验算时受拉钢筋合力点考虑了预应力钢束的作用导致计算不合理(特别是钢束弯起段h0会出现只有1/2h的情况)。
6.据《公路钢筋砼及预应力钢筋砼桥涵设计规范》JTG D62-2004第5.2.11 条进行截面抗
剪钢筋设计时砼和箍筋共同承担不少于60%的比例;MIDAS在验算时不能考虑比例分配问题。
7.在进行深受弯构件验算时,MIDAS不会判断是否深梁,均按一般受弯构件验算(盖梁和
横梁多为深梁,MIDAS验算均按一般受弯构件验算,不合理;正截面抗弯能力较一般梁有所降低(乘0.85~1的系数);抗剪截面要求会较一般梁较高(乘1~1.24的系数);弯起钢筋不再参与斜截面抗剪,抗剪只考虑砼跟箍筋作用(不过砼和箍筋抗剪能力较一般梁有所提高,提高1~1.33),故作为深受弯构件的纵向受拉钢筋一般均沿盖梁方向通长布置,中间不切断或弯起)。
陕西飞虹桥梁勘测设计研究有限公司-李超。
midascivil常见问题总结

1、如何利用板单元建立变截面连续梁(连续刚构)的模型建立模型后如何输入预应力钢束?使用板单元建立连续刚构(变截面的方法)可简单说明如下:1)首先建立抛物线(变截面下翼缘) ;2)使用单元扩展功能由直线扩展成板单元,扩展时选择投影,投影到上翼缘处。
;3)在上翼缘处建立一直线梁(扩展过渡用),然后分别向横向中间及外悬挑边缘扩展成板单元;4)使用单元镜像功能横向镜像另一半;5) 为了观察方便,在单元命令中使用修改单元参数功能中的修改单元坐标轴选项,将板单元的单元坐标轴统一起来。
在板单元或实体块单元上加预应力钢束的方法,目前设计人员普遍采用加虚拟桁架单元的方法,即用桁架单元模拟钢束,然后给桁架单元以一定的温降,从而达到加除应力的效果。
温降的幅度要考虑预应力损失后的张力。
这种方法不能真实模拟沿钢束长度方向的预应力损失量,但由于目前很多软件不能提供在板单元或块单元上可以考虑六种预应力损失的钢束,所以目前很多设计人员普遍在采用这种简化分析方法。
MIDAS目前正在开发在板单元和块单元上加可以考虑六种预应力损失的钢束的模块,以满足用户分析与设计的要求。
2、如果梁与梁之间是通过翼板绞接,Midas/Civil应如何建模模拟梁翼板之间的绞接?可以在主梁之间隔一定间距用横向虚拟梁连接,并且将横向虚拟梁的两端的弯矩约束释放。
此类问题关键在于横向虚拟梁的刚度取值。
可参考有关书籍,推荐写的"Bridge deck behaviour",该书对梁格法有较为详尽的叙述。
3、如果梁与梁之间是通过翼板绞接,Midas/Civil应如何建模模拟梁翼板之间的绞接可否自己编辑截面形式可以在定义截面对话框中点击"数值"表单,然后输入您自定义的截面的各种数据。
您也可以在工具>截面特性值计算器中画出您的截面,然后生成一个截面名称,程序会计算出相应截面的特性值。
您也可以从CAD中导入截面(比如单线条的箱型截面,然后在截面特性值计算器中赋予线宽代表板宽)。
midas常见问题汇总

Part I.部分使用说明1. 定义移动荷载的步骤l 在主菜单的荷载>移动荷载分析数据>车辆中选择标准车辆或自定义车辆。
l 对于人群移动荷载,按用户定义方式中的汽车类型中的车道荷载定义成线荷载加载(如将规范中的荷载0.5tonf/m**2乘以车道宽3m,输入1.5tonf/m)。
定义人群移动荷载时,一定要输入Qm和Qq,并输入相同的值。
集中荷载输入0。
l 布置车道或车道面(梁单元模型选择定义车道,板单元模型选择定义车道面),人群荷载的步行道也应定义为一个车道或车道面。
l 定义车辆组。
该项为选项,仅用于不同车道允许加载不同车辆荷载的特殊情况中。
l 定义移动荷载工况。
例如可将车道荷载定义为工况-1,车辆荷载定义为工况-2。
在定义移动荷载工况对话框中的子荷载工况中,需要定义各车辆要加载的车道。
例如: 用户定义了8个车道,其中4个为左侧偏载、4个为右侧偏载,此时可定义两个子荷载工况,并选择“单独”,表示分别单独计算,程序自动找出最大值。
在定义子荷载工况时,如果在“可以加载的最少车道数”和“可以加载的最大车道数”中分别输入1和4,则表示分别计算1、2、3、4种横向车辆布置的情况(15种情况)。
布置车辆选择车道时,不能包含前面定义的人群的步行道。
l 定义移动荷载工况时,如果有必要将人群移动荷载与车辆的移动荷载进行组合时,需要在定义移动荷载工况对话框中的子荷载工况中,分别定义人群移动荷载子荷载工况(只能选择步道)和车辆的移动荷载子荷载工况,然后选择“组合”。
2. 关于移动荷载中车道和车道面的定义l 当使用板单元建立模型时a. 程序对城市桥梁的车道荷载及人群荷载默认为做影响面分析,其他荷载(公路荷载和铁路荷载)做影响线分析。
b. 只能使用车道面定义车的行走路线。
对于城市桥梁的车道荷载及人群荷载以外的荷载,输入的车道面宽度不起作用,按线荷载或集中荷载加载在车道上。
c. 对于城市桥梁的车道荷载及人群荷载,在程序内部,自动将输入的荷载除以在”车道面”中定义的车道宽后,按面荷载加载在车道上。
使用桥博、midas计算时经常遇到的问题总结

30、桥博在计算施工阶段A0、I0时,当此阶段张拉和灌浆钢束,A0应该为扣除管道面积的净面积,而桥博给出的整个截面的面积,惯距也是一样的。
31、桥博在计算主梁是偏心受压构件的情况时,当受拉区无钢束时,桥博采用的是受压区高度界限系数计算出一个抗力,这个抗力没有意义,建议在受拉区输入普通钢筋。
40、桥博荷载组合的规范对应:
85规范:一恒加汽,二恒加汽+温度,三恒加挂,五施工,六地震 ;
04规范:一基四撞六地震,一长二短三标准五施工 ;
铁路规范:一主二附四撞六地震,一主二附三抗裂五施工 。
41、桥博是如何使用有效截面的(输入有效分布宽度的截面) :
a、内力分析时,单元的单刚特性采用换算全截面特性(考虑孔道、钢筋影响),但在计算预应力等效荷载时,主弯矩(M=N*e)的钢束距离中性轴距离e是钢束到有效截面的中性轴距离。
其面的其他两项位移都是产生最大转角位移工况下对应的竖向位移和水平位移。图中显示的是最大、最小转角位移包络图。
最大、最小剪力表中的竖向位移是该截面的最大、最小活载竖向位移,该截面的其他两项位移都是产生最大竖向位移工况下对应的转角位移和水平位移。图中显示的是最大、最小竖向位移包络图。
38、在桥博的施工阶段荷载分类中,有移动荷载一项;现将该项的使用说明如下:
a、移动荷载不能理解为如汽车、人群、活动机具的荷载,其正确的理解含义是对一组固定间距节点集中力进行编组,然后使用坐标输入的方法施加到结构上;如斜拉桥中的横梁荷载、齿块荷载等等;这类荷载的位置距梁段端部有特征性;使用移动荷载输入集中力的优点是无需在荷载作用处划分节点;
7、当构件为混凝土构件时,自重系数输入1.04.
Midas常见问题

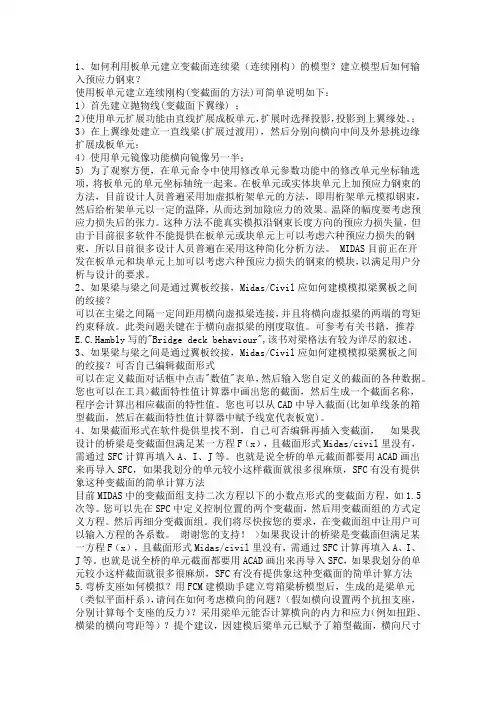

1、如何利用板单元建立变截面连续梁(连续刚构)的模型?建立模型后如何输入预应力钢束?使用板单元建立连续刚构(变截面的方法)可简单说明如下:1)首先建立抛物线(变截面下翼缘) ;2)使用单元扩展功能由直线扩展成板单元,扩展时选择投影,投影到上翼缘处。
;3)在上翼缘处建立一直线梁(扩展过渡用),然后分别向横向中间及外悬挑边缘扩展成板单元;4)使用单元镜像功能横向镜像另一半;5) 为了观察方便,在单元命令中使用修改单元参数功能中的修改单元坐标轴选项,将板单元的单元坐标轴统一起来。
在板单元或实体块单元上加预应力钢束的方法,目前设计人员普遍采用加虚拟桁架单元的方法,即用桁架单元模拟钢束,然后给桁架单元以一定的温降,从而达到加除应力的效果。
温降的幅度要考虑预应力损失后的张力。
这种方法不能真实模拟沿钢束长度方向的预应力损失量,但由于目前很多软件不能提供在板单元或块单元上可以考虑六种预应力损失的钢束,所以目前很多设计人员普遍在采用这种简化分析方法。
MIDAS目前正在开发在板单元和块单元上加可以考虑六种预应力损失的钢束的模块,以满足用户分析与设计的要求。
2、如果梁与梁之间是通过翼板绞接,Midas/Civil应如何建模模拟梁翼板之间的绞接?可以在主梁之间隔一定间距用横向虚拟梁连接,并且将横向虚拟梁的两端的弯矩约束释放。
此类问题关键在于横向虚拟梁的刚度取值。
可参考有关书籍,推荐E.C.Hambly写的"Bridge deck behaviour",该书对梁格法有较为详尽的叙述。
3、如果梁与梁之间是通过翼板绞接,Midas/Civil应如何建模模拟梁翼板之间的绞接?可否自己编辑截面形式可以在定义截面对话框中点击"数值"表单,然后输入您自定义的截面的各种数据。
您也可以在工具>截面特性值计算器中画出您的截面,然后生成一个截面名称,程序会计算出相应截面的特性值。
您也可以从CAD中导入截面(比如单线条的箱型截面,然后在截面特性值计算器中赋予线宽代表板宽)。
Midas建模分析常见问题及解答

Part II. 常见问题
1)问: 在 MIDAS 软件中施工阶段分析采用何种模型? 2)问: 在 MIDAS 软件中静力荷载工况定义中的类型中包括了所有的荷载,为什 么菜单下面还有移动荷载工况和支座荷载工况等内容呢? 3)问:MIDAS 软件能自动统计用钢量吗? 4)问: MIDAS 在做时程分析时如何输入地震波? 5)问: 在 SPC(截面特性值计算器)中 DXF 文件的应用 6)问: 在 MIDAS/Gen 中建立模型时,如何考虑楼板刚性的问题? 7)问: 在 MIDAS/Gen 中做 Pushover 分析的步骤? 8)问: FEmodeler 中 DXF 文件的应用? 9)问: 在 FEmodeler 中定义 Part 的方法? 10)问: 我在 FEmodeler 中定义了 PART,但是对该 PART 不能划分网格? 11)问: 在 MIDAS/Civil 的移动荷载分析中,如何得到发生内力最大值时同时发生 的其他内力? 12)问: 有关 MIDAS 的非线性分析控制选项? 13)问:MIDAS/Civil 施工阶段分析控制对话框中的索初拉力控制选项? 14)问:MIDAS/CIVIL 中有关斜拉桥施工中的索力调整问题? 15)问:在 MIDAS 中如何计算自重作用下活荷载的稳定系数(屈曲分析安全系 数)?
节点温度 主要用于输入沿单元长度方向(如梁长度方向)的温差。 单元温度 主要用于输入各单元的温升和温降,是对节点温度的补充。例如,用于地下结构的 上板和侧墙的单元的温差不同时。 温度梯度 主要用于计算温度梯度引起的弯矩, 其中高度数值没有具体物理概念, 其中温差和 高度的比值相等时,即梯度相等时,计算结果相同。 梁截面温度 主要用于定义梁上折线型的温度梯答 目 录
第一篇:MIDAS 软件常见提问与解答
MIDAS软件常见提问与解答

1)问: 在MIDAS软件中施工阶段分析采用何种模型?答: 施工阶段模拟中的模型概念有两种,一种是累加模型概念,一种是独立模型概念。
累加模型的概念就是下一个阶段模型继承了上一个阶段模型的内容(位移、内力等),累加模型比较容易解决收缩和徐变问题。
但较难解决非线性问题。
举例说,当下一个施工阶段荷载加载时,上一个阶段已发生位移的模型容易发生挠动时(比如悬索桥模型),上一阶段的荷载也应同时参与该施工阶段的非线性分析中,而此时累加模型很难解决该类问题。
独立模型的概念就是每施工阶段均按当前施工阶段的所有荷载、当前模型进行分析,然后作为当前施工阶段的分析结果,两个施工阶段分析结果的差作为累加结果。
此类模型较容易使用于大位移等非线性分析中。
但不能正确反应收缩和徐变。
目前MIDAS的施工阶段模拟实际上隐含了这两种模型的选择。
在分析>施工阶段分析控制中,当选择"考虑非线性分析"选项时,程序按独立模型计算,当没有选择该项时,按累加模型分析。
至于具体的工程,应选择哪种模型,应由用户判断。
MIDAS软件目前正考虑升级的部分:1. 将施工阶段采用模型,由隐式改为用户选择。
这不是单纯的改文字。
2. 在帮助文件中尽量对各种结构的施工阶段模拟提供分析模式。
2)问: 在MIDAS软件中静力荷载工况定义中的类型中包括了所有的荷载,为什么菜单下面还有移动荷载工况和支座荷载工况等内容呢?答: 静力荷载工况中的荷载类型正如它的名字为"静力"类型。
当用户需要分析移动荷载处于某一个位置时的情况,即手动决定移动荷载位置后,再做静力分析时,需要在此定义相应的移动荷载工况,也为后处理中自动生成荷载组合做准备。
支座沉降分析数据中的支座荷载工况其实与移动荷载的概念差不多。
举例说明,当有9个支座时,每个支座都可能发生沉降时,该功能可以由自动计算所有可能的沉降组合,因此提供的也是相当于"动态"的结果。
桥博、midas计算时经常遇到的问题总结

桥博、midas计算时经常遇到的问题总结使用桥博、midas计算时经常遇到的问题总结A:桥博0、桥博内裂缝输出单位为mm,内力输出单位为KN,弯矩输出单位KN*m,应力输出单位Mpa1、从CAD中往桥博里面导入截面或者模型时,CAD里面的坐标系必须是大地坐标系。
2、桥博里面整体坐标系是向上为正,所以我们在输荷载的时候如果于整体坐标系相反就要输入负值。
3、从CAD往桥博里导截面时,将截面放入同一图层里面,不同区域用不同颜色区分之。
4、桥博使用阶段单项活载反力未计入冲击系数。
5、桥博使用阶段活载反力已计入1.2的剪力系数。
6、计算横向力分布系数时桥面中线距首梁距离:对于杠杆法和刚性横梁法为桥面的中线到首梁的梁位线处的距离;对于刚接板梁法则为桥面中线到首梁左侧悬臂板外端的距离,用于确定各种活载在影响线上移动的位置。
7、当构件为混凝土构件时,自重系数输入1.04.8、桥博里通过截面修改来修改截面钢筋时,需将“添加普通钢筋”勾选去掉,在截面里输入需要替换的钢筋就可以把钢筋替换掉。
9、在施工阶段输入施工荷载后,可以通过查看菜单中的“显示内容设定”将显示永久荷载勾选上,这样就可以看看输入的荷载位置、方向是否正确。
10、桥博提供自定义截面,但是当使用自定义截面后,显示和计算都很慢,需要耐心。
11、桥博提供材料库定义,建议大家定义前先做一下统一,否则模型拷贝到其他电脑上时材料不认到那时就头疼了。
12、有效宽度输入是比较繁琐的事情,大家可以用脚本数据文件,事先在excel中把有效宽度计算好,用Ultraedit列选模式往里面粘贴,很方便!!14、当采用直线编辑器中的抛物线建立模型时,需要3个控制截面,第一个控制截面无所谓,第二个控制截面向后抛,第三个控制截面向前抛,桥博里面默认的是二次抛物线!!15、当采用直线编辑器建立模型时,控制截面要求点数必须一致,否则告诉你截面不一致。
16、修改斜拉索面积时用斜拉索单元编辑器,在拉锁面积里需要输入拉索个数*单根拉索的面积。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
B:midas civil1、今天同事发现midas中当张拉钢束时当前阶段灌浆即下0个阶段灌浆(默认是这样),计算出来的等效面积和惯距是考虑钢束转化成混凝土后的面积,所以应该输入下1个阶段灌浆。
2、时间依存材料(徐变收缩)中28天零期混凝土立方体抗压强度标准值单位一定要看好,否则输入小了,总是提示你约束有误,我就犯了两回这样的错误,在边界条件上找了半天没有发现错误,其实是这个标号输入太小。
3、对于新手初次使用midas,一定要注意单位,记得一次有个同事在cad里划分好单元(单位mm),midas中定义的单位是m,导入后就是什么也没有,找了半天发现是单位不对,像用spc计算截面特性同样应该注意这个问题。
4、在进行抗震分析时,如果阵型始终达不到质量的90%,建议在特征值分析控制中采用多重ritz向量法。
5、静力荷载工况中除了温度和温度梯度,其他荷载都使用施工阶段荷载!!6、预应力钢束特性值中导管直径如果输入错误(我曾经给输入大了100倍,主梁断面给扣了所剩无几),结果计算出恒载反力出现负值!!7、移动荷载分析控制数据中计算位置杆系单元应点选内力(最大值+当前其他内力)及应力。
8、midas进行psc验算时,正截面抗裂验算中某个单元在某种工况下psc截面top、bottom、topleft、topright、bottomleft、bottomright这6个点中有一个点应力是最小的,那么其他几个点是与这个点在该种工况下对应的并发应力。
---------------------------------------------------------------------------------------------------------------------9、midas中支座沉降只能考虑竖向位移,不能考虑纵桥向及横桥向位移(在计算拱桥时需要考虑纵桥向位移)。
这一点就不如桥博方便。
10、大家在用SPC计算截面属性时,当采用截面为薄壁截面时,需指定划分网格大小,否则划分不了。
11、midas截面中移动质心位置只是调整渲染效果图中图形让他对齐而已。
12、用midas计算梯度温度时用梁截面温度计算选择“预应力类型”时计算老是弹出错,建议选择一般截面,估计midas在后续版本中会更新这个错误的。
13、对于像斜拉桥、斜腿等结构其主梁一般是偏心受压构件,用桥博计算时输出的抗力都是轴力,而midas psc计算时输出的抗力确实弯矩,经咨询midas技术人员,midas中是按照纯弯构件计算,不过他也可以按照偏压构件计算,只不过要在一般设计参数中输入长度系数,自由长度等数据才可以。
(对于梁的偏心距增大系数该如何取,感觉很困惑,桥博中和midas中都必须由设计人员自己确定,不过比对桥博和midas的结果,感觉差的比较多,不知道是不是一般参数中输的数据不对)14、midas中使用阶段活载效应中已计入冲击系数,不信你可以看看长短期效应的组合系数就知道了。
15、大家使用spc计算截面性质,然后在往midas中导入截面,导完截面大家一定要检查一下导入截面的四个角点坐标是否正确,因为midas计算应力就是用这四个点,如果位置不对,则计算的应力也不正确。
psc应力是验算应力,跟设计构件类型有关的,需对应规范,比如全预应力,部分预应力A类两者就不一样。
但是梁单元应力是一样的。
看下psc各项结果和其对应的规范条文,你会更明白在不进行PSC设计之前一般看梁单元应力图来确定钢束是否正确《桥梁工程midas_Civil常见问题解答》对梁单元应力和梁应力(psc)的解释是:梁单元应力——移动荷载分析根据最大轴力、最大弯矩计算正应力,施工阶段荷载分析考虑弹模变化计算截面正应力;梁应力(psc)— —移动荷载分析根据最大轴力、最大弯矩计算正应力,施工阶段荷载分析不考虑弹模变化计算截面正应力。
两种应力计算方法中采用的截面特性均为考虑了截面钢筋的换算截面特性。
不过我试了一下自己以前做的预应力混凝土连续梁模型,两者应力大小是一样的。
梁单元应力梁单元应力PSC PSC设计中梁截面的应力桥梁内力图中的应力四者的区别问题集提到以最大轴力、最大弯矩和应力影响线计算这两种计算的不同点不明白希望知道的能给我解释下最好举个例子小弟理论知识不是很好谢谢了梁单元应力图(第一、三、四种方式)中应力计算截面采用考虑了当前施工阶段(施工步骤)钢筋和钢束的换算截面,梁单元细部分析(第二种方式)中截面采用没有考虑钢筋和钢束的毛截面。
两种方法根据钢筋和钢束配置的多少,误差应在10%以下,如果误差过大应查看模型,可能是别的原因。
1、MIDAS 中正应力图查看方式一:<结果>→应力→<梁单元应力>(<梁单元应力图>): Sax:在单元局部坐标系x轴方向,轴力产生的轴向应力。
Ssy:在单元局部坐标系y轴方向,剪力Qy产生的剪应力。
Ssz:在单元局部坐标系z轴方向,剪力Qz产生的剪应力。
Sby:在单元坐标系y轴方向,使用弯矩Mz、截面数据Cyp、Cym计算的截面应力,输出的是两个数值中绝对值的较大值。
Sbz:在单元坐标系z轴方向,使用弯矩My、截面数据Czp、Czm计算的截面应力,输出的是两个数值中绝对值的较大值。
组合应力:轴力产生的应力加上两个方向弯矩产生的应力,计算位置是截面位置中的1、2、3、4点处的轴向应力。
相关的计算公式其中:A0——换算截面面积Iyy0——换算截面绕截面局部坐标系y轴(横向)的惯性距Izz0——换算截面绕截面局部坐标系z轴(竖向)的惯性距Cyp0/Cym0——换算截面形心距左缘/右缘的距离Czp0/Czm0——换算截面形心距顶缘/底缘的距离Sy0(Sz0)——对中性轴的面积矩by(bz)——对应坐标轴的腹板厚度上述截面特性为经相关施工阶段或施工步骤钢筋和预应力换算后的换算截面2、MIDAS 中正应力图查看方式二:<结果>→<梁单元细部分析>:相关的计算公式其中:A——毛截面面积Iyy——毛截面绕截面局部坐标系y轴(横向)的惯性距Izz——毛截面绕截面局部坐标系z轴(竖向)的惯性距Cyp/Cym——毛截面形心距左缘/右缘的距离Czp/Czm——毛截面形心距顶缘/底缘的距离注:上述截面特性为未经钢筋和预应力换算的截面,具体可查相关截面的特性值。
3、MIDAS 中正应力图查看方式三:<结果>→<分析结果表格>→<梁单元>→<内力>结果为第一种方式的表格格式,数值同第一种方式输出的数值。
4、MIDAS 中正应力图查看方式四:<结果>→<桥梁内力图>结果为第一种方式的图表格式,数值同第一种方式输出的数值,增加了容许应力。
希望对你有所帮助。
上述四种方式是看正应力,梁单元应力PSC是看主应力。
最大轴力、最大弯矩是相关内力的按工况提取方式:最大轴力下对应的内力,最大弯矩下对应的内力,这个如果楼主对结构的理解比较清楚的话不应该问这个问题的。
一楼的兄弟说的第三种,PSC设计中的梁截面应力应该是指PSC构件正截面抗裂验算结果里截面上下缘的应力吧?这个结果与2/3楼兄弟的第三项显然不是一回事。
根据小弟经验,PSC设计出来的截面上下缘正应力与梁单元应力PSC里的正应力(xx(总和))确实不同。
看资料介绍,说是考不考虑同时发生的内力的区别,但个人感觉似乎不是这么回事。
比如一条梁,如果活载只考虑车道荷载的话,恒载和预应力产生的内力基本是固定,车道荷载本来就会输出最大值跟最小值,那就不存在“不考虑同时发生的内力”的情况了,但PSC设计出来的截面上下缘正应力与梁单元应力PSC里的正应力(xx(总和))还是对不上,这问题不知有没有达人能解答一下!!另外我感觉PSC设计基本还是按规范来处理的,那就意味着梁单元应力PSC里的正应力不能反应预应力构件抗裂性能,如果这样,不少设计院对预应力小箱梁的计算方法就值得商榷了。
看了朋友的一段话,我说点个人看法,因为也一直关注这些地方,不对的地方请指正。
1 PSC设计里面考虑很多了应力验算,有正、斜截面抗裂的,你可能忽略了。
PSC设计的应力输出的确是跟公路规范完全吻合的,帮助里面都有说明,我就不一一列举是如何对应规范的了。
2 我觉得只要是同一个组合(即荷载组合完全相同),PSC设计里面的应力是跟【梁单元应力(PSC)】是相同的,可以对得起来的。
因为他们的计算公式是相同的,还是建议你看看Midas帮助说明。
如果是对不起来,可能工况上还是有些问题,这个可以结合实际例子一起探讨。
---注意:应力计算考虑了钢束和普通钢筋对截面特性值的影响(对中和轴位置也有影响)。
成桥阶段的中和轴位置与最终施工阶段的中和轴位置相同。
考虑钢束对截面特性的影响是在施工阶段分析控制对话框中勾选“钢束引起的变化”选项;考虑普通钢筋对截面特性的影响是在主控数据中选择“在刚度及抗力计算中考虑普通钢筋的作用(仅适用于PSC截面)”选项。
----引自【帮助文件】1 你说的【桥梁内力图中的应力】,我还没理解,也没找到相关的界面,还请你补充下。
2 关于PSC设计中的应力输出,我上面说的比较清楚了,你可以参考下,细细研究下规范和Midas帮助文件,只要把Midas中的PSC验算和规范条款都一一对起来了,相信你就明白了。
我还是那个观点,PSC设计里面的应力是跟【梁单元应力(PSC)】是相同的,可以对得起来的。
如果是对不起来,可能工况上还是有些问题,这个可以结合实际例子一起探讨。
3 【梁单元应力】应该是跟你输入的截面特性密切相关的,也就是说跟钢筋等没关系。
恰恰【梁单元应力(PSC)】是根据换算截面来计算的。
我的观点:PSC设计中梁截面的应力:程序根据规范验算得到的梁单元应力,考虑的内力同时发生,比如在单元最大弯矩时得到最大(或最小)应力,这是单元的内力为最大弯矩及产生最大弯矩时同时产生的其他内力,其他内力不一定最大,按照这些内力,计算出梁单元的应力,同时考虑了钢筋对截面特性的影响。
梁单元应力PSC:考虑钢筋对截面特性的影响下,程序计算的应力,但是这个时候计算的应力是根据应力影响线计算得出的应力,即发生最不利内力时产生的应力,这些内力不一定同时发生。
比如产生一个应力对应的内力可能是最大弯矩,最大剪力,等,但这些内力不同时发生。
在梁单元应力PSC下,可以查看主应力。
梁单元应力:根据应力影响线计算的应力,但没有考虑钢筋对截面特性的影响,无法查看主应力。
桥梁内力图中的应力:基本与梁单元应力相同,只是只能查看施工阶段的应力。
