阀门水压试验方案
水压试验方法
水压试验方法
水压试验方法：
① 在开始试验前确保所有待测试部件或系统已经完全组装完毕并且经过初步检查没有明显泄漏迹象；
② 准备一台能够提供足够压力水源以及相应连接管道阀门压力表等辅助设备根据测试对象尺寸选择合适容器；
③ 将被测物品连接至供水管路上注意连接处密封性避免因连接不当导致试验失败；
④ 缓慢开启进水阀让水流平稳进入测试对象内部同时观察压力表读数变化确保升压过程可控；
⑤ 当压力达到预定测试值时停止加压保持该状态一段时间具体时长依据相关标准或客户要求而定一般不少于十分钟；
⑥ 在保压期间仔细观察被测物品外表是否有变形鼓包等异常现象同时监听内部有无异常声响；
⑦ 使用肥皂水涂抹在所有可能产生泄漏部位如焊缝螺纹连接处等若有气泡冒出表明此处存在渗漏需标记出来；
⑧ 对于复杂结构如管道网络储罐等还需安排人员沿着整个系统巡回检查难以直接观察到角落缝隙；
⑨ 试验结束后缓慢泄压切勿突然打开阀门以免因压力骤降造成二次损伤待压力降至零方可拆卸连接；
⑩ 完成一次循环后根据实际情况决定是否需要重复上述步骤以进一步验证其可靠性尤其是对于关键部件；
⑪ 记录每次试验详细信息包括日期地点操作员姓名测试结果等形成文档供日后查阅或提交给相关部门；
⑫ 最后对所有参与此次水压试验人员进行安全教育强调遵守操作规程佩戴防护装备避免意外事故发生；。
阀门的水压试验安全操作规程
阀门的水压试验安全操作规程阀门的水压试验是为了验证阀门在使用过程中的密封性能和承压能力，确保其安全可靠地运行。
为了保证测试过程的安全，以下是阀门水压试验的安全操作规程，必须遵守：1. 试验前的准备：a. 确保测试人员熟悉阀门的结构、型号及试验要求；b. 验证试验设备的完好性和准确性；c. 对试验环境进行检查，确保无火源和易燃易爆物。
2. 水压试验前的检查：a. 检查阀门的密封情况，无异常泄漏；b. 确保阀门的操作装置、传动装置、附件等安装良好；c. 检查阀门的材质、结构、口径等与试验要求相符；d. 确保试验设备的压力计、外部管道等连接正确。
3. 水压试验的操作流程：a. 阀门打开状态下进行试验；b. 缓慢增加测试压力，每次增加的压力不超过1/3试验压力，稳压等待一段时间；c. 观察阀门的泄漏情况，合格应无泄漏或渗漏；d. 按要求进行不同压力下的试验持续时间，确保阀门安全密封；e. 试验结束后，缓慢减压至零，确保阀门完全关闭。
4. 试验过程中的安全操作：a. 在试验过程中，保持工作区域的整洁，避免滑倒或绊倒；b. 试验过程中严禁随意碰触阀门和试验设备，以免导致伤害；c. 操作人员必须穿戴适当的防护装备，包括安全鞋、手套和护目镜等；d. 试验过程中，禁止在周围堆积易燃材料和可燃气体，以免引发火灾；e. 对于大型或高压试验，应设置安全防护措施，如防爆墙、安全钉等。
5. 火灾及意外事故的处理：a. 若发生火灾，应迅速使用灭火器进行扑灭，如无法控制应立即报警并疏散人员；b. 在试验过程中如发生意外事故，包括人员伤亡或设备损毁，应立即停止试验，并进行紧急处理。
以上就是阀门的水压试验安全操作规程，对于保证试验过程的安全和顺利进行具有重要意义。
在执行过程中，必须严格遵守规程，并且保持高度的警惕性和责任感，确保人员和设备的安全。
阀门的水压试验安全操作规程

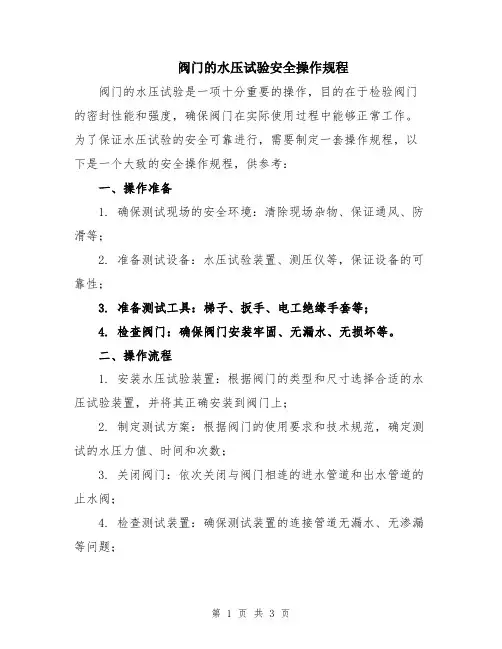

阀门的水压试验安全操作规程阀门的水压试验是一项十分重要的操作，目的在于检验阀门的密封性能和强度，确保阀门在实际使用过程中能够正常工作。
为了保证水压试验的安全可靠进行，需要制定一套操作规程，以下是一个大致的安全操作规程，供参考：一、操作准备1. 确保测试现场的安全环境：清除现场杂物、保证通风、防滑等；2. 准备测试设备：水压试验装置、测压仪等，保证设备的可靠性；3. 准备测试工具：梯子、扳手、电工绝缘手套等；4. 检查阀门：确保阀门安装牢固、无漏水、无损坏等。
二、操作流程1. 安装水压试验装置：根据阀门的类型和尺寸选择合适的水压试验装置，并将其正确安装到阀门上；2. 制定测试方案：根据阀门的使用要求和技术规范，确定测试的水压力值、时间和次数；3. 关闭阀门：依次关闭与阀门相连的进水管道和出水管道的止水阀；4. 检查测试装置：确保测试装置的连接管道无漏水、无渗漏等问题；5. 开始测试：按照测试方案的要求，逐步增加水压力值，观察阀门的状态，保持一段时间后再逐步降压，检查阀门的密封性能；6. 记录测试数据：记录每次测试的水压力值、时间、结果等信息，并记录下可能出现的安全隐患；7. 整理现场：测试结束后，清理现场，彻底排除测试过程中的安全隐患；8. 汇总分析数据：对测试结果进行统计和分析，评估阀门的密封性能和强度；9. 报告编写：根据测试结果和分析，编写测试报告，提出相应的改进和处理意见；10. 完成后续工作：对测试过程中发现的问题进行整改，并做好记录和追踪，确保问题得到解决。
三、安全注意事项1. 操作人员必须具备相关的阀门测试经验和相关知识，并严格按照测试规程进行操作；2. 在测试过程中，严禁将其它物体放置在阀门上，以免影响测试结果和安全性；3. 在进行高压测试时，应根据实际情况选择合适的防护装备，如护目镜、工具手套等；4. 操作人员应随时保持警觉，注意测试装置和管道的状态，发现异常情况及时停止测试并采取相应措施；5. 如发现阀门密封性能差、存在安全隐患等问题，应立即采取维修或更换等措施，确保阀门的正常使用；6. 水压试验完成后，及时清理现场，排除测试过程中的安全隐患，确保现场安全。
阀门试压方案
b 重大专项√一般蒲城清洁能源化工有限责任公司新增污水处理项目阀门试压方案编制：审核：批准：陕西建工集团安装集团有限公司蒲城清洁能源项目部2017年4月6日目录一、工程概况： (1)二、编制依据 (1)三、试压工序 (1)四、实物工程量 (1)五、试压准备 (3)五、检验方法及技术要求 (3)六、质量、安全措施 (5)七、试验用料 (5)八、阀门试压站平面布置图 (7)一、工程概况：1.1工程名称：蒲城清洁能源化工有限责任公司新增污水处理项目安装工程（标段2）。
1.2 建设地点建设地点：陕西省渭南市蒲城县渭北煤化工业园内。
1.3主要工程量涉及到到的阀门27种，共491台。
二、编制依据1、SH3501-2011《石油化工剧毒、可燃介质管道工程施工及验收规范》2、GB50235-2010《工业金属管道工程施工规范》3、GB50184-2011《工业金属管道工程施工质量验收规范》4、SH3064-2003《石油化工钢制通用阀门选用、检验及验收》5、GB/T13927-2008《通用阀门压力试验》6、SH3518-2013《阀门检验与管理规程》三、试压工序阀门进场外观检验→水压试验→观察试验过程→记录试验结果→交付安装四、实物工程量污水处理装置共有阀门：491台，包括：闸阀、止回阀等，序号种类阀门尺寸等级阀门材质数量检测比例检测数量1 止回阀 1 CL150 F316L/HF 12 5% 12 止回阀3 CL150 WCB/HF 5 5% 13 止回阀4 CL150 WCB/HF 6 5% 14 对夹式止回阀8 CL150 WCB/HF 85%15 对夹式止回阀10 CL150 WCB/HF 25%16 对夹式止回阀24 CL150 WCB/HF 125%27 闸阀 2 CL150 WCB/HF 32 5%/10% 38 闸阀 2 1/2 CL150 WCB/HF 10 5% 19 闸阀 3 CL150 WCB/HF 30 5% 210 闸阀 4 CL150 WCB/HF 27 5% 211 闸阀 6 CL150 WCB/HF 22 5% 212 闸阀8 CL150 WCB/HF 50 5% 313 闸阀10 CL150 WCB/HF 4 5% 114 闸阀12 CL150 WCB/HF 12 5% 115 闸阀20 CL150 WCB/HF 8 5% 116 闸阀1/2 CL150 A105/HF 1 5% 117 闸阀3/4 CL150 A105/HF 48 5% 218 闸阀 1 CL150 A105/HF 118 5%/10% 719 闸阀 1 1/4 CL150 A105/HF 16 5% 120 闸阀3/4 CL150 F304/HF 2 5% 121 闸阀 1 CL150 F304/HF 1 5% 122 闸阀 1 CL150 F316L/HF 20 5% 123 闸阀3/4 CL150 A105/HF 2 5% 124 闸阀 1 CL800 A105/HF 3625 闸阀 1 1/4 CL800 A105/HF 526 截止阀 1 1/2 CL150 F316L/HF 1 5% 127 截止阀 1 1/4 CL150 F316L/HF 1 5% 1管线操作压力从常压至0.5MPa，管线设计压力从0.6MPa至1.0MPa，试压合格后直接使用于本工程，阀门在现场试压。
阀门水压试验方案
一、工程概况中国石油天然气股份有限公司抚顺石化分公司原油集中加工、炼油结构调整技术改造工程8000t/a硫磺回收联合装置污水气提装置安装工程工艺管道安装前，需要对所有要安装的阀门进行水压试验。
二、施工验收执行的标准规范SH3501-2002 石油化工有毒可燃介质管道工程施工及验收规范三、施工内容(一)、试验地点：已涂漆的阀门不必除去油漆，试验以及装运前应进行清洗，压力试验由工建一公司工程一队在矸子山压力容器厂房内进行。
（二）、试验设备：设计制作用于进行压力试验的设备，阀门一端固定垫以4mm厚度的橡胶板并连接注水管和压泵，另一端垫以4mm厚度的橡胶板用千斤顶密封并连接压力表和放空阀门，不应施加影响阀座密封的外力，承插阀门的水压试验需要制作专用密封卡具。
（三）、试验要求：阀门规格（公称尺寸）小于等于NPS4(DN100)、压力级（公称压力）小于等于CL1500(PN260)的阀门和阀门规格（公称尺寸）大于NPS4(DN100)、压力级（公称压力）小于等于CL600(PN110)的阀门按下表进行试验。
阀门类型试验项目闸阀截止阀止回阀球阀壳体 1.5PN 1.5PN 1.5PN 1.5PN上密封a 1.1PN 1.1PN 不适用不适用低压密封 1.1PN 1.1PN 0.4～0.7MPa 1.1PN高压密封 1.1PN 不适用不适用 1.1PN奥氏体不锈钢阀门试验时，所使用的水的氯离子含量不应超过100mg/L。
（五）、试验压力：壳体试验压力的确定基数为公称压力；考虑到在实际应用中承插焊阀门产品最低规格是CL800，适用于由CL150～CL300的所有管线，都属于高压低用，按所属管道的公称压力1.5倍就足够满足强度试验的要求；上密封和高、低压密封试验压力值承插焊阀门同样按所属管道的公称压力1.1倍。
（六）、试验持续时间阀门内试验压力升至规定值后，壳体试验保持试验压力时间5min；上密封、低压密封和高压密封试验保持试验压力时间4min。
阀门维修及试压方案
阀门维修及试压方案People should have great ideals. October 2, 2021阀门维修及试压方案一、维修范围更换下的有缺陷的阀门由维修车间负责修理,主要型式有截止阀、闸阀、止回阀、疏水阀、安全阀、球阀、蝶阀等,所有维修后的阀门均按要求做水压试验;二、施工准备1、材料、施工人员、施工机械及工器具配置齐全;2、施工方案已编制并经审查批准,施工技术交底完毕;3、将阀门、配件按型号、规格分类摆放,点清数量,注意文明施工;4、施工机械及工器具的配置中压试压泵1台;水压表：0—、0— MPa、0—10 MPa各一块,经校验合格后,方可使用;各类规格的盲板上装有连接软管的活接头,固定盲板与阀门法兰的螺丝8套;研磨台一块,需平整、光洁;研磨材料：粗细研磨砂、机油、煤油、布、红丹粉、600砂纸;解体检修组装工具及材料：游标卡尺、活口扳手、呆扳手、内六角扳手、丝锥、剪刀、划手钳、耐油石棉垫及盘根、高中压石棉垫、耐酸胶皮;维修工两名;三、施工方法1、阀门维修流程阀门外观检查、操作检查、试压---阀门解体---阀芯、阀座检查---修理、研磨---着色检查---回装---水压试验填写打压记录---挂牌---入库;2、阀门外观检查、操作检查检查阀体和阀盖有无裂纹、砂眼、冲刷和腐蚀等缺陷,填料室有无纵向沟痕,法兰面是否平整光洁,有无砂眼与沟槽,阀门主要零部件如阀杆、阀杆螺母、连接螺母的螺纹光洁,不得有毛刺,凹陷与裂纹等缺陷,外露的螺纹部分予以保护;阀门的手柄或门轮操作灵活轻便、无卡涩现象;阀门的试验压力不得小于公称压力的倍,试压时间不得少于5min,观察泄漏部位;3、阀门解体及检查阀门不允许强力解体,拆卸有困难时,需用煤油浸泡后再拆卸;阀门解体后清理污垢及结焦,阀体外表面打磨、除锈阀盖无裂纹、砂眼、冲刷和腐蚀等缺陷,填料室无纵向沟槽,法兰面平整光洁、无沟槽与腐蚀;阀座和阀芯密封面平整光洁,无裂纹、麻坑、沟槽,接触痕迹连续均匀;接触面光洁,无伤痕,圆周接触无间断、接触面积≮75％;阀杆表面光滑,无磨损和腐蚀,螺纹完整无损坏,弯曲度≤0.08mm,与填料环的间隙为-0.5mm;阀杆螺母的螺纹无磨损和损坏,与阀杆配合良好,不松旷,不卡涩;经解体拆解后,发现由于腐蚀、外力等特殊原因造成阀体、阀盖等主要承压件及密封件严重损坏,无法修复或修复费用过高的,由维修车间提出建议报废,经确认后,可申请报废;4、修理及研磨阀座、阀芯密封面进行研磨并测量其接触面,修复后应保证密封面平整度,其粗糙度不低于；红丹粉检查密封面的径向吻和度,吻和度必需超过密封面宽度的80%;密封面缺陷深度小于0.05mm时,可用手工研磨,大于0.05mm时,转车削加工表面粗糙度,然后再进行研磨或配研;手工研磨的程序和方法如下：4.3.1粗磨：用油石或0号砂纸、1号砂纸将麻点、凸坑除去；粗磨前应涂红丹粉着色检查,磨高就低;4.3.2细磨：阀芯与阀座经过粗磨着色检查呈现一圈细而均匀的接触线后,用金相砂纸抛光,或者在阀芯与阀座密封面间涂机油,对研抛光,直至密封面上整圈连续接触并达到一定宽度;5、阀门组装阀门的组装前所有零件必须清理表面多余物,特别注意阀体、阀瓣表面质量;更换盘根时要注意新盘根要一圈一圈地加,每加一圈要压紧一次,盘根接头处应切成45°斜角,各层接头错开180°；盘根更换后应压紧,并预留足够的再压余量;6、阀门试压阀门试压时,先关闭阀门按规定试阀瓣的密封性;阀瓣的密封性试验合格泄压后,打开阀门,并给各阀门加配套盲板,加水升压,按规定试阀门壳体的严密性;阀门的壳体试验压力不得小于公称压力的倍,试压时间不得少于5min,以壳体填料无渗漏为合格;阀体密封试验宜以公称压力用倍的工作压力进行试验,密封性试验不小于10min,以压力保持不变、阀瓣密封面无渗漏为合格;阀门试验要分级缓慢升压,待接近试压值时,更要放慢速度,小心升压至要求压力;若稍有超标,则迅速打开排放阀卸压;当试验介质为气体时,试验压力为,在保压时间内通过密封面的允许泄漏量,应符合规定;试压介质为水时须排净阀门内空气,试验完毕后及时排除阀门内的积水,并用干净抹布擦干或空气吹干,在密封面处涂抹润滑油保护;经过维修的阀门如果阀体密封性试验在倍公称压力下渗漏,经过处理后仍渗漏,应降压试验,最低压力不低于;水压试验合格后填写试压记录,并做好台账,并在阀门上标出水压试验压力,维修时间;7、经检验及试验合格的阀门按照类别进行入库,将试压记录一起随阀门入库;8、领用阀门时如果使用在重质油、水管线及压力等级不高的工艺应优先使用修复的阀门;。
阀门水压试验操作规程
阀门水压试验操作规程1. 引言阀门在工业生产中扮演着重要的角色，它作为交通工具的门，控制管路流体的开闭和流量大小，因此需要进行严格的试验，以确保阀门的正常使用和运行。
本文档旨在规范阀门水压试验的操作流程，以保障阀门的质量和安全。
2. 试验标准试验应符合以下标准：2.1 阀门水压试验标准阀门水压试验应按照GB/T 13927进行试验，其试验压力、试验时间以及试验介质为：•试验压力：根据阀门类型和阀门结构规程要求，应按规程进行设定，一般≥1.5倍额定工作压力。
•试验时间：一般为30~60分钟。
•试验介质：用水，试验前应将水中的杂质、气泡清除干净。
2.2 现场质量检验标准现场质量检验应符合以下标准：•阀门试验合格后，应验收环节进行现场性能检验。
•阀门门板两侧法兰密封应严密，不得有泄漏。
•阀门手柄转动顺畅，不得出现卡顿、卡死、不灵活现象。
•阀门试压时应注意是否有渗漏，阀门试验压力一定要稳定。
•阀门材质应符合要求，如何阀门材质不能符合要求，则不得使用。
3. 操作流程3.1 操作前的准备工作在进行阀门水压试验前，应进行以下准备工作：•清洁：将阀门和测试设备清洁干净，去除杂物和尘埃。
•试验介质：选择纯净水或者空气进行测试。
•测试设备：准备好试压泵、压力表、试验介质桶、水管等测试设备。
•阀门状态：将阀门关闭，并将手柄锁住。
•检查：检查阀门的密封性能。
3.2 操作步骤按以下步骤进行：步骤一：将试验介质桶升高至试验介质不低于阀门进口处，连接水管，在水管出口处设定一个小口，引进压力计，确保读数准确。
步骤二：在管道一侧往阀门内注入试验介质，当试验介质充满阀门后关紧阀门门板，压力不得超过机泵的最大压力，并应保持稳压，压力维持时间按标准时长，同时检查其他附件进行试验。
步骤三：卸压前，应关闭减压阀门，并在阀门边部缓慢放气，放气时间不得少于10S，并满足回路的情况下 slowly loose the pressure of system步骤四：试验完成后，检查阀门是否密封严密，无漏水、漏气、无腐蚀，无明显变形、裂缝、漏炭等情况。
阀门水压试验方案
本工程为拆除再安装工程，阀门经过长期存放和长途运输有一部分阀门已腐蚀报废、相当一部分阀门还存在着腐蚀现象，还有极个别部分损坏现象。
为确保阀门安装质量、满足使用功能要求，安装前必须对阀门进行逐个检查、试压。
对安装在重要部位或使用压力，温度较高及阀门包装损坏，进入泥沙等脏物时，还应进行清洗，更换填料，垫片；当阀门密封面不严发生泄漏时，还应进行研磨。
（高压焊接阀门不试压）一、阀门的检查阀门检查的项目如下：1、阀门内外表面有列砂眼，沾砂，氧化皮，毛刺，缩孔，裂纹等缺陷；2、阀座与壳体接合是否牢固，有无松动，脱落现象；3、阀芯与阀座是否吻合，密封面有无缺陷；4、阀杆与阀芯；连接是否灵活可靠，阀杆有无弯曲，螺纹有无损坏；5、阀托与填料压盖是否配合适当；6、阀盖法兰的结合是否严密；7、填料，垫片，螺栓的材质是否符合使用要求；8、阀门开启是否灵活，有无卡住现象。
对于阀门检查中发生的缺陷，应及时检修处理，不合格的阀门不能安装。
二、阀门的清洗阀门的清洗应解体进行。
一般是浸泡在煤油里，用刷子和棉布擦拭，阀腔及各零件上的污物及防锈油里，清洗后，保持零件干燥，重新更换已损坏的垫片和填料函。
如发现密封面受到损伤，还应视损伤情况进行研磨或更换。
三、阀门的压力试验阀门的压力试验包括强度试验和严密性试验两部分。
强度试验是对阀体材料进行承压能力的试验；严密性试验是对阀门的阀瓣与阀座密封面，阀盖与阀体的密封垫以及填料的严密性能进行检查的试验。
1、阀门强度和严密性试验的规定：强度试验：公称压力小于或等于42Mpa的阀门，其强度试验压力为公称压力的1.5倍；试验时间为阀门在试验压力下保持5min，阀门不渗不漏，且无裂纹为合格。
严密性试验：阀门的严密性试验压力（除蝶阀、止回阀、底阀、截流阀外）一般应等于阀门的公称压力；当能够确定工作压力时，也可用1.25倍的工作压力进行试验，在试验压力下进行检查，以阀瓣的密封面不渗不漏为合格。
对于公称压力小于或等于2.5Mpa的水用铸铁闸阀和水用铸铜闸阀允许有微量的渗漏，其渗漏量不允许超过表附图的规定数值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本工程为拆除再安装工程，阀门经过长期存放和长途运输有一部分阀门已腐蚀报废、相当一部分阀门还存在着腐蚀现象，还有极个别部分损坏现象。
为确保阀门安装质量、满足使用功能要求，安装前必须对阀门进行逐个检查、试压。
对安装在重要部位或使用压力，温度较高及阀门包装损坏，进入泥沙等脏物时，还应进行清洗，更换填料，垫片；当阀门密封面不严发生泄漏时，还应进行研磨。
（高压焊接阀门不试压）一、阀门的检查
阀门检查的项目如下：
1、阀门内外表面有列砂眼，沾砂，氧化皮，毛刺，缩孔，裂纹等缺陷；
2、阀座与壳体接合是否牢固，有无松动，脱落现象；
3、阀芯与阀座是否吻合，密封面有无缺陷；
4、阀杆与阀芯；连接是否灵活可靠，阀杆有无弯曲，螺纹有无损坏；
5、阀托与填料压盖是否配合适当；
6、阀盖法兰的结合是否严密；
7、填料，垫片，螺栓的材质是否符合使用要求；
8、阀门开启是否灵活，有无卡住现象。
对于阀门检查中发生的缺陷，应及时检修处理，不合格的阀门不能安装。
二、阀门的清洗
阀门的清洗应解体进行。
一般是浸泡在煤油里，用刷子和棉布擦拭，阀腔及各零件上的污物及防锈油里，清洗后，保持零件干燥，重新更换已损坏的垫片和填料函。
如发现密封面受到损伤，还应视损伤情况进行研磨或更换。
三、阀门的压力试验
阀门的压力试验包括强度试验和严密性试验两部分。
强度试验是对阀体材料进行承压能力的试验；严密性试验是对阀门的阀瓣与阀座密封面，阀盖与阀体的密封垫以及填料的严密性能进行检查的试验。
1、阀门强度和严密性试验的规定：
强度试验：公称压力小于或等于42Mpa的阀门，其强度试验压力为公称压力的1.5倍；试验时间为阀门在试验压力下保持5min，阀门不渗不漏，且无裂纹为合格。
严密性试验：阀门的严密性试验压力（除蝶阀、止回阀、底阀、截流阀外）一般应等于阀门的公称压力；当能够确定工作压力时，也可用1.25倍的工作压力进行试验，在试验压力下进行检查，以阀瓣的密封面不渗不漏为合格。
对于公称压力小于或等于2.5Mpa的水用铸铁闸阀和水用铸铜闸阀允许有微量的渗漏，其渗漏量不允许超过表附图的规定数值。
2、强度试验及严密性试验的介质
阀门的强度试验和严密性试验通常应用纯净水进行。
对于工作介质为轻质石油产品或温度大于120℃的石油蒸馏产品的阀门，一般用于进行强度试验，以煤油作严密性试验（即渗漏试验）。
3、阀门强度试验和严密性试验的方法
阀门强度试验和严密性试验一般在阀门的压力实验台上进行，如附图所示。
阀门的强度试验方法；试验时，将阀门夹置到试验台上；将阀门开启，使关闭件处在全开的位置；将水从阀体的一端充入（对于闸板阀、截止阀和直通旋塞阀即从通路的一端引入；对于止回阀即从阀门进口端引入；对于三通旋塞阀，即将栓塞轮流调整到全开的各个工作位置上），待阀腔内空气从阀门的另一端堵板上的放气孔排净后，封闭放气孔；逐渐升压至试验压力；在规定的压力持续时间内，压力保持不变，无渗漏现象发生为强度试验合格。
阀门的严密性试验方法：阀门的严密性试验是在阀门关闭的情况下进行，试验介质从阀门的一端引入，在另一端检查阀盘与阀座密封面的严密性。
对于不同类别的阀门，严密性试验的检查方法各不相同。
闸板阀严密性试验时，将阀板关闭，介质从阀门的一端引入，在另一端检查其严密性；因闸板阀安装没有方向性，因此还应将介质从另端引入，重复进行上述试验。
对于双闸板阀，也可以从阀盖上的螺孔引入介质，在体腔内加压，同时从阀门两端检查其严密性，这样可使试验一次完成。
截止阀试验时，将阀盘关闭，压力从阀门进口端（既低头）引入，在阀门的出口端（既高头）检查其严密性。
止回阀试验时，压力从阀门的出口通路的一端引入，在阀门的入口通路的一端检查其严密性；然后将栓塞旋转180º，压力仍从原端引入，然后再进行检查；对于三通旋塞阀的试验，应把栓塞轮流调整到各个关闭位置上，在出口上加压，在其他两个接下来口上同时进行严密性检查。
节流阀不作严密性试验。
阀体及阀盖的密封垫及填料函的严密性试验，应在关闭件开启的情况下进行。
试验合格的阀门，应及时排净内部积水，密封面应涂油防锈（对忌油阀门除外），关闭阀门，封闭出口。
高压阀门应填写《高压阀门试验记录》。
山东海阳华都永平热电厂安装工程
YG—75/5.29—M5循环流化床锅炉阀门试压拆检方案
批准
审核
编制
中国建筑第七工程局安装工程公司二OO四年四月十日。
