断路器的类型及应用场合
A、B、C、D微型断路器的选择
A、B、C、D微型断路器的选择一、概念微型断路器A、B、C、D类型的选择断路器一般有四种跳闸特性，即A、B、C、D。
A型断路器：2倍额定电流，很少使用，一般用于半导体保护（一般使用熔断器）。
B型断路器：2-3倍额定电流，一般用于纯阻性负载和低压照明电路，常用于家用配电箱，保护家用电器和人身安全，目前使用较少。
C型断路器：5-10倍额定电流，需要在0.1s内跳闸，具有此特性的断路器最常用于保护连接电流较大的配电线路和照明线路。
D型断路器：10-20倍额定电流，主要用于瞬时电流较大的电器环境中，一般家庭使用较少。
适用于感性负载大、冲击电流大的系统，常用于保护冲击电流大的设备。
所谓的多重电流：就是抗冲击电流。
开关在一定时间内不跳闸。
其特点是避免冲击电流。
二、低压断路器分闸型式选择断路器分闸型式有过流分闸、欠压分闸、并联分闸等。
过电流脱扣器：又可分为过载脱扣器和短路电流脱扣器，具有长延时、短延时和瞬时性，过电流脱扣器是最常用的。
过电流脱扣器动作电流的整定值可以是固定的，也可以是可调的，通常用旋转或调节杆来调节。
有两种电磁过电流释放方式：固定式和可调式。
电子过电流释放通常是可调的。
断路器的分断能力：是指承受最大短路电流的能力，因此旋转断路器的分断能力必须大于其保护装置的短路电流。
过流脱扣器按安装方式：分为固定安装和模块安装。
固定装置是断路器和断路器出厂时加工成一个整体。
产品出厂后，释放器的额定电流不可调，模块化安装释放器作为断路器的安装模块，可以随时调整，具有很强的灵活性。
瞬时型：0.02s，用于短路保护；短延时型：0.1-0.4s，用于短路和过载保护；长延时型：小于10s，用于过载保护；目前常用的DZ系列空气开关（带漏电保护的小型断路器）有以下规格:C16、C25、C32、C40、C60、C80、C100等，其中C代表C的跳闸电流特性，即跳闸电流，如C20代表20a的跳闸电流，跳闸特性为C曲线。
3500W 热水器安装一般选用C20断路器，6500w热水器安装一般采用C32断路器。
高压断路器的分类
高压断路器的分类高压断路器是一种用于控制和保护电力系统中的电气设备的开关设备。
根据其不同的分类标准，高压断路器可以分为多种类型。
本文将从不同的角度对高压断路器进行分类和介绍。
一、按照使用场合分类1.户内高压断路器：主要安装在变电站、配电室等室内场所，用于控制和保护电力系统的设备。
它们通常具有小型、结构紧凑、操作方便等特点。
2.户外高压断路器：主要安装在户外的电力设施中，如电力输电线路、变电站等。
户外高压断路器通常具有防水、防尘、耐候性强等特点，以适应恶劣的环境条件。
二、按照断路器的工作原理分类1.空气断路器：空气断路器是利用气体的电气特性来实现开断和合闸操作的断路器。
它们通常具有结构简单、可靠性高的优点，但其断路能力较低。
2.油浸断路器：油浸断路器是将断路器内部的电极和熔断器浸泡在绝缘油中，通过油的绝缘性能来实现断路和合闸操作的断路器。
油浸断路器具有良好的断路能力和绝缘性能，但需要定期更换绝缘油。
3.真空断路器：真空断路器是利用真空中的高绝缘性能来实现断路和合闸操作的断路器。
真空断路器具有良好的断路能力、可靠性高、使用寿命长等优点，成为现代电力系统中使用最广泛的断路器之一。
4.气体断路器：气体断路器是利用高压气体的电气特性来实现断路和合闸操作的断路器。
它们通常具有断路能力高、可靠性好、使用寿命长等特点。
三、按照断路器的额定电压分类1.低压断路器：额定电压在1000V以下的断路器被称为低压断路器，主要用于低压电力系统中。
2.中压断路器：额定电压在1000V至35kV之间的断路器被称为中压断路器，主要用于中压电力系统中。
3.高压断路器：额定电压在35kV以上的断路器被称为高压断路器，主要用于高压电力系统中。
四、按照断路器的断路方式分类1.常规断路器：常规断路器是指通过机械操作来实现断路和合闸操作的断路器。
它们通常具有操作简单、成本低的优点，但断路速度较慢。
2.快速断路器：快速断路器采用电磁驱动或液压驱动等方式，能够实现快速断路和合闸操作。

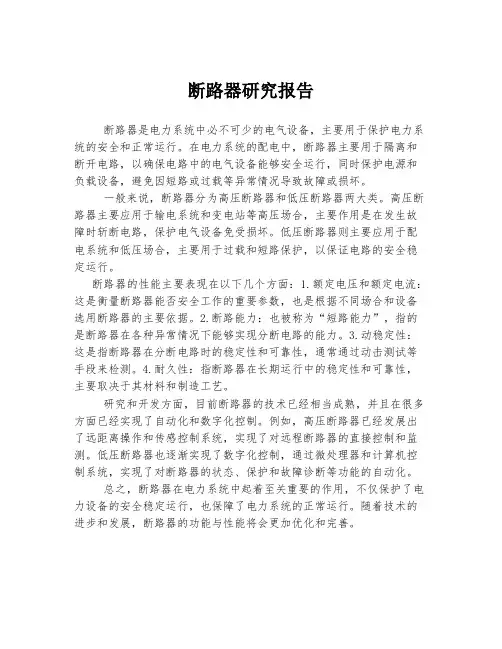

断路器研究报告
断路器研究报告
断路器是电力系统中必不可少的电气设备，主要用于保护电力系统的安全和正常运行。
在电力系统的配电中，断路器主要用于隔离和断开电路，以确保电路中的电气设备能够安全运行，同时保护电源和负载设备，避免因短路或过载等异常情况导致故障或损坏。
一般来说，断路器分为高压断路器和低压断路器两大类。
高压断路器主要应用于输电系统和变电站等高压场合，主要作用是在发生故障时斩断电路，保护电气设备免受损坏。
低压断路器则主要应用于配电系统和低压场合，主要用于过载和短路保护，以保证电路的安全稳定运行。
断路器的性能主要表现在以下几个方面：1.额定电压和额定电流：这是衡量断路器能否安全工作的重要参数，也是根据不同场合和设备选用断路器的主要依据。
2.断路能力：也被称为“短路能力”，指的是断路器在各种异常情况下能够实现分断电路的能力。
3.动稳定性：这是指断路器在分断电路时的稳定性和可靠性，通常通过动击测试等手段来检测。
4.耐久性：指断路器在长期运行中的稳定性和可靠性，主要取决于其材料和制造工艺。
研究和开发方面，目前断路器的技术已经相当成熟，并且在很多方面已经实现了自动化和数字化控制。
例如，高压断路器已经发展出了远距离操作和传感控制系统，实现了对远程断路器的直接控制和监测。
低压断路器也逐渐实现了数字化控制，通过微处理器和计算机控制系统，实现了对断路器的状态、保护和故障诊断等功能的自动化。
总之，断路器在电力系统中起着至关重要的作用，不仅保护了电力设备的安全稳定运行，也保障了电力系统的正常运行。
随着技术的进步和发展，断路器的功能与性能将会更加优化和完善。
低压断路器学习总结
一、断路器简介1、断路器简介：断路器（英文名称：circuit-breaker，circuit breaker）是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。
断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。
这里主要讲的是低压断路器。
低压断路器也称为自动空气开关或自动开关。
它相当于刀开关、熔断器、热继电器、过电流继电器和欠压继电器、漏电保护器等电器部分或全部的功能总和，可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，是一种既有手动开关作用又能自动进行欠压，失压，过载和短路保护的电器。
它是低压配电系统中非常重要的保护电器，而且在分断故障电流后一般不需要变更零部件。
目前，已获得了广泛的应用。
低压断路器与接触器不同的是：接触器允许频繁的接通和分断电路，但是不能分断短路电流；而低压断路器不仅可以分断额定电流，一般故障电流，还能分断短路电流，也可以用于不频繁的接通和分断电路及不频繁地启动电动机。
2、断路器铭牌及型号代表的意义：以施耐德C65系列断路器为例，其铭牌及型号含义如下:铭牌说明：型号含义：二、断路器工作原理低压断路器一般由触头系统、灭弧系统、各种脱扣器（过流脱扣器、失（欠）压脱扣器、热脱扣器、分励脱扣器等）操作机构、自由脱扣机构、外壳等构成。
它的工作原理如下图所示，低压断路器的主触点是靠手动操作或电动合闸的。
主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时，大电流（一般10至12倍）产生的磁场克服反力弹簧使得过电流脱扣器3的衔铁吸合，使自由脱扣机构2动作。
当电路过载时，电流变大，发热量加剧，热脱扣器5的热元件发热使双金属片上弯曲，推动自由脱扣机构2动作。
1P、1P+N与2P断路器的区别及应用
1P、1P+N与2P断路器的区别及应用
1P、1P+N与2P断路器都均用于单相用电回路的掌握与爱护，那么他们毕竟有什么区分，应用效果毕竟又有什么不同呢？
一、1P、1P+N与2P断路器定义
A、1P断路器— 单极断路器，具有热脱扣功能，仅能掌握火线（相线），模数18mm;
B、1P+N断路器— 单极+N断路器，同时掌握火线、零线，仅火线具有热脱扣功能；模数18mm;
C、2P断路器— 2极断路器，同时掌握火线、零线，均具有热脱扣功能，模数为2*18mm=36mm;
二、1P、1P+N与2P断路器的应用
A、1P断路器的应用：总经济成本的角度考虑，如上级断路器具有漏电脱扣功能，且至少进线（或出线的上一级）配备漏电断路器，选用1P断路器即可，但留意检修时须切断上级电源，以防止火线、零线错乱造成事故。
B、1P+N（即DPN）断路器的应用：为避开检修时遇到1P断路器所遇到的问题。
C、2P断路器的应用：对于模数同样为18mm的1P和1P+N的断路器而言，由于空间大小的重要影响，前者在短路事故状态下“极限分断力量”确定要高于后者。
同样的道理，对于一些比较重要场合，如检修与操作频繁或者简单消失故障的用电回路，最好还是选用2P断
路器（成本高些）。
高压断路器的分类
高压断路器的分类高压断路器是一种用于保护电气设备免受过载和短路的关键设备。
根据其不同的工作原理和结构特点，可以将高压断路器分为几类，包括空气断路器、真空断路器、SF6气体断路器等。
下面将分别介绍这几类高压断路器的分类和特点。
空气断路器是最早出现的一种断路器，其工作原理是利用空气作为灭弧介质。
当电路中发生过载或短路时，空气断路器可以迅速切断电路，避免设备损坏。
空气断路器具有结构简单、价格低廉等优点，但由于其灭弧能力有限，适用范围受到一定限制。
真空断路器是一种利用真空作为灭弧介质的断路器。
相比空气断路器，真空断路器具有更好的灭弧性能和更高的短路电流承受能力，适用于高压、大电流的电路。
真空断路器具有结构紧凑、可靠性高等优点，被广泛应用于工业和电力系统中。
SF6气体断路器是利用SF6气体作为灭弧介质的断路器。
SF6气体具有良好的灭弧性能和绝缘性能，使得SF6气体断路器在高压、大电流的电路中表现优异。
SF6气体断路器具有灭弧能力强、寿命长等优点，但由于SF6气体对环境有一定的污染性，近年来逐渐受到限制。
根据断路器的使用场景和要求，可以选择不同类型的高压断路器。
空气断路器适用于一般的电路保护，真空断路器适用于高压、大电流的电路，SF6气体断路器适用于对灭弧性能有较高要求的电路。
在选择高压断路器时，需要结合实际情况综合考虑各种因素，以确保电气设备的安全运行。
总的来说，高压断路器在电气系统中扮演着至关重要的角色，不同类型的断路器各有特点，适用于不同的电路环境。
通过了解和选择适合的高压断路器，可以有效保护电气设备，确保电路的安全稳定运行。
希望本文对读者对高压断路器的分类和特点有所了解，帮助他们在实际应用中做出正确的选择。
断路器的区别断路器的区别
住宅户内配电箱选2P ,其他的一般3P，漏电4P，双电源4P1P+N与2P1P+N也就是DPN，是指一根相线+一根中性线，这根接相线极具有正常分断能力（就是用手去断开）和过载、短路等保护分断功能（就是出现故障后自动断开），而这根接中性线极（在断路器上标示N）只就有正常的分断能力（用手去断开），而不具有保护分断功能。
它是施耐德C65系列中的一种。
而2P是指你所接的不管是一根相线+一根中性线还是两根都是相线，这两极都具有正常分断能力（用手去断开）和保护分断功能（出现故障后自动断开）。
施耐德C32、C45、C65都有这种型号。
相对来说1P+N比2P要便宜。
也就是说2P应用比1P+N要广泛一些了。
它并不是像上面大家说的1P+N通常指漏电断路器。
普通的插座回路用1P+N完全可以，但是如果你要加漏电的话就不行了，因为DPN（1P+N）的断路器不能拼装漏电保护附件和其他电器附件。
它的其它参数为：脱扣曲线为C型（专用于配电保护）；断路器的宽度为18mm;额定电流为3A、6A、10A、16A、20A。
如果要带漏电你可以选用DPNK型，DPNN型，DPNvigi和DPNvigiG，DPNNvigi型等，也可以用C65N-C 20A/2P+VE型断路器。
再说一遍，三相电用的漏电断路器一般分3种断路器，一种是3P的，一种是3PN的，一种是4P的。
3P：就3个接线只是给纯三相用电设备用的，相对地或者相间短路时会跳闸，不能有单相负荷，不然某相对N线有负荷后，N线回流断路器会作为漏电流动作。
3PN：4个接线L1L2L3N都过互感器线圈后面可以使用三相电，也可以使用单相电，无论三相负载是否平衡，漏电开关不动作；仅在漏电时候动作。
也就是说单相接地或者相间短路时候动作。
4P：4个接线L1L2L3都过互感器线圈使用方法同3PN，区别只是4P断N线，3P的不断N线。
对于微型断路器来说，1P+N、1P、2P一般都用来作为单相用电器的通断控制，但效果不同。
断路器的型选择
最常见的断路器分为MCB(小型断路器）、MCCB(塑壳断路器）、ACB（万能断路器）小微断主要是我们平时家用的断路器（1、2、3、4、6、10、13、16、20、25、32、40、50、63、100）其中16-63规格的比较常见，也是我们家里用的规格,当然我们家用的话还需选择几个漏电断路器。
塑壳主要是125、160、250、400、800《壳架》规格，额定电流不会大于壳架规格，从10A-800A 都有，小于100A的塑壳和小微断相比，只是分断能力更高一些；这些规格只要是大一些的厂家都会生产，用于小微断上一级的配电。
万能短路器就更大了，其壳架等级有1600.2000、3200、4000、6300，器电流规格和塑壳相同，额定电流不会超过壳架等级。
范围是200A-6300A.断路器的型号选择空气开关，又称自动开关，低压断路器。
原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。
DZ47-60A C20的空气开关，这是微（小）型断路器的额定电流标法，英文字表示磁脱扣（短路保护）的动作倍数，C一般用于普通配电（5-10倍），另外一种常见的是D型，用于起动电流较大（如电机）的电器（10-14倍）。
20A表示额定电流，但应注意的是这个电流是在环境温度为40摄氏度时的整定值。
实际使用时可参照厂家提供的降容曲线。
空气开关的型号：C65N 1P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 2P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 3P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 4P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 1P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A C65N 2P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A C65N 3P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A 型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
断路器的类型及应用场合
断路器是一种保护电路免受过载和短路的装置。
它广泛应用于各种电力系统和电气设备中，可以有效地保护电路和设备，增强电气安全性。
根据其功能、结构和使用场所的不同，断路器可分为多种不同类型。
下面将介绍几种常见的断路器类型及其应用场合。
1. 空气断路器
空气断路器是一种常见的断路器类型，其工作原理是通过空气介质来隔离电路，以实现开断和闭合电路。
它广泛应用于低压电力系统中，可用于保护电力设备、电缆、发电机等。
空气断路器具有结构简单、可靠性高、耐久性强等优点，适用于各种恶劣环境和高负荷条件。
2. 真空断路器
真空断路器是一种使用真空作为灭弧介质的断路器，主要用于中、低压电力系统中。
真空断路器具有断电能力强、使用寿命长、可靠性高等优点，被广泛应用于配电系统、电力变压器、电容器等设备的保护中。
3. 油浸断路器
油浸断路器是一种将绝缘油作为灭弧介质的断路器，一般用于高压电力系统中。
油浸断路器具有耐受电压高、灭弧性能好、小型化等特点，在发电厂、变电站和工业用电场所等场合广泛应用。
4. SF6 断路器
SF6 断路器是一种使用六氟化硫气体作为灭弧介质的断路器，其特点是灭弧能力强、体积小、可靠性高。
此外，SF6 断路器还具有抗湿度、污染和热稳定性好的特点，适用于高压电力系统、变电站和工业用电场所中。
5. 剩余电流断路器（RCD）
剩余电流断路器是一种专门用于人身安全保护的断路器，主要用于低压电力系统和家庭电气设备中。
它可以检测到电路中的泄露电流，一旦检测到泄露电流超过设定值，断路器便会迅速切断电路，以避免触电事故的发生。
除了以上几种常见的断路器类型外，还有其他一些特殊用途的断路器，如电子断路器、动力自动重合闸等。
这些断路器在特定的场合中具有特殊的功能和应用。
总之，断路器作为一种重要的电力保护设备，根据其不同的介质、结构和功能特点，可以应用于各种电力系统和电气设备中，以保护电路和设备的安全运行。
不同类型的断路器适用于不同的工作环境和电气负荷，选择合适的断路器对于电力系统的稳定运行和人身安全具有重要意义。
