混凝土拱坝设计规范
《混凝土拱坝设计规范》修编内容介绍
布置 、 合理选择拱坝建基面和拱坝体形 、 拱座稳定 及基础处理设计 、高拱坝泄洪消能及雾化影响研 究等工作。
２２ 拱坝 布置 ．．
和推广新技术 ， 力求提高工程的经济效益 ， 使拱坝 设计更符合安全实用 、 技术先进合理的要求 ， 将成 熟 的、 可靠 的新 技 术 、 经 验 引入 规 范 是 必要 的 。 新 ２０ 年 ， ０３ 水利部修编 的《 混凝土拱坝设计规范》 颁 布。 我院作为主编单位修编的电力行业标准《 混凝 土拱坝设计规范》 已于 ２０ ０６年修订完成， 在此 ， 对 新 标 准作 一初 步介 绍 。
与 尺寸 的确定 ，应 经过 结构 模 型试验 或有 限元 法 计 算论 证 。” 的要求 。
２２２泄洪 布置 ．．
２ 修 编 主 要 内容
２１ 总 则 ．．
根据近年来拱坝设计 、 运行的经验总结 ， 拱坝
泄 洪布 置一 节条 文在 原规 范条 文基 础上 ，重 新 进 考 虑 到 我 国超 过 １０ 的 已建 拱 坝 较 多 ． ０ｍ 有
维普资讯
Ｅ ｅｔｉ Ｐ ｗｅ ｔｎ ａｄｚｔ ｎ＆ Ｃｏ ｓｒｃｉｎＣ ｓ Ｉｆｒ ｔ ｎ ｌｃｒｃ ｏ ｒＳａ ｄ ｒ ｉａｉ ｏ ｎ ｔ ｔ ｏｔ ｎｏｍａｉ ｕ ｏ ｏ
６２ ０ （ ／０ ７ 总第 ６ ４期 ）
《 混凝土拱坝设计规范》 修编 内容介绍
２２１ 坝体 形选 择 ．．拱 取 消 了 原 规 范 第 ２２２条 “ ” 河 谷 有 利 于 ．． ｕ型 选 择双 曲拱 坝 ，Ｖ “ ”型 河谷 有 利 于选 择 单 曲拱 坝 的 界 定 ， 据 工 程 经 验 ，ｕ” 河 谷 和 “ 型河 谷 根 “ 型 Ｖ”
混凝土拱坝设计规范
混凝土拱坝设计规范混凝土拱坝是一种能够有效阻止水流通过和抵御洪水侵袭的重要工程结构。
为了保证拱坝的安全可靠，各国都制定了相应的设计规范。
以下是国内常用的混凝土拱坝设计规范（GB12XXX-20XX）的概述。
1. 拱坝的选择与确定根据河流性质、岩石稳定性、坝址地质条件等因素，确定拱坝的类型和尺寸。
采用合适的拱坝类型，能够有效提高拱坝的抗震性能和稳定性。
2. 拱坝的结构形式混凝土拱坝可以采用单曲线拱形、双曲线拱形和抛物线拱形等形式。
结构形式要满足水压力分布的要求，并考虑坝基的地质条件和工程经济性。
3. 水压力计算根据拱坝的水封面积、水头高度和波浪等因素，计算水压力的大小。
水压力的计算要符合静水压力和动水压力的叠加原则，并考虑施工和保护的荷载。
4. 水压力的传递水压力通过坝体传递到坝基，坝体和坝基之间要有足够的承压能力。
拱坝设计中考虑了弯矩、拉力、剪力等力的作用，以保证结构的稳定性和抗震性能。
5. 坝墩设计拱坝的墩高和墩宽要满足坝体的稳定性和洪水流量的要求。
墩体的形状和尺寸应当能够减小坝基底面的渗流和渗透压力，并降低地震作用下的地基应力。
6. 坝体结构设计根据拱坝的形式和尺寸，确定坝顶高程、坝顶宽度、坝脚厚度等参数。
考虑到坝体的抗震性能和功效，采用适当的剖面形状，提高结构的稳定性。
7. 坝体的节理和缝隙处理拱坝的施工和保护过程中，应尽量减少坝体的节理和缝隙。
节理和缝隙的处理要符合抗渗、抗冲刷和抗震的要求，确保结构的完整性和密实性。
8. 坝体的防渗设计混凝土拱坝的防渗设计要根据地质条件和水流情况，采用合适的防渗措施。
包括渗流计算、排渗槽、过渡梯形、锚杆加固等措施，以提高结构的抗渗性能。
9. 坝基的加固与处理对于存在地质缺陷或者软弱层的坝基，需要进行加固和处理。
加固措施可以包括灌浆、加固土层、岩石锚固等，以提高坝基的承载能力和稳定性。
10. 监测和维护混凝土拱坝的监测和维护是确保结构安全的重要措施。
监测包括振动、位移、裂缝等参数的实时监测，维护包括防腐、修复、加固等工作。
混凝土拱坝设计规范
混凝土拱坝设计规范本文档旨在介绍混凝土拱坝设计规范的背景和目的。
混凝土拱坝是一种常用的水利工程结构，用于治理河流、蓄水和发电等目的。
其设计必须遵循严格的规范，以确保结构的安全性和可靠性。
混凝土拱坝的设计规范是为了确保拱坝在承受水压力、水荷载、地震和其他外部力量时能够保持稳定。
准确的设计规范可以帮助工程师们在拱坝设计和施工过程中考虑到各种因素，从而确保拱坝具备可持续性和长期稳定性。
本文档将详细介绍混凝土拱坝设计规范的要求和建议，以便为工程师们提供一个指导性的参考，帮助他们在实践中进行拱坝的设计和施工。
通过遵循这些规范，设计出安全可靠的混凝土拱坝，以满足工程的要求和水利工程发展的需要。
请注意，本文档中所引用的内容严格遵循可确认的来源，以确保信息的准确性和可信度。
解释混凝土拱坝设计中的基本原则和要求。
在混凝土拱坝设计过程中，需要遵循以下几个基本原则和要求：结构安全性原则：设计的拱坝结构必须具备足够的强度和稳定性，能够承受水压、荷载和温度等外力的作用，确保拱坝的安全运行。
满足运用要求原则：拱坝的设计不仅要满足结构安全性的要求，还需考虑拱坝在实际运用中的功能和性能要求，如防洪、蓄水、发电等。
经济合理性原则：混凝土拱坝的设计应尽量遵循经济合理性原则，即在满足安全和功能要求的前提下，合理控制工程投资，优化设计方案，降低建设和维护的成本。
进度和施工可行性原则：设计的拱坝方案必须考虑施工的可行性和合理性，保证施工进度的合理安排，并确保在施工过程中能够顺利实施。
综上所述，混凝土拱坝的设计原则旨在保证结构的安全性，满足运用要求，经济合理，并考虑施工可行性，以确保拱坝在实际运行中能够安全稳定地发挥其功能。
二、结构设计详述混凝土拱坝的结构设计方法和过程。
混凝土拱坝的结构设计是一个重要环节，确保拱坝能够承受水压力、地震力和其他外部荷载的影响，同时保证其稳定性和安全性。
以下是混凝土拱坝的结构设计方法和过程的详细描述：确定设计参数：首先需要确定设计参数，包括水位、坝高、坝顶宽度等。
拱坝设计准则
4.3.6 底流消能适用于坝体下游有软弱基岩、下游水位流 量关系较稳定的河道，或枢纽设有过船、过木或过鱼等建 筑物，而要求下游水流较平稳的情况底流消能设计应符合 下列规定: 有排冰或排漂要求时，不宜采用底流消能。 地形适宜时，消力池的前段或全段可设计成斜护坦。护坦 上是否设置辅助消能工，应结合其工作条件研究确定 。当跃前断面平均流速大于16m/s时，在消力池前段不宜 设置消力墩。 施工时残留于消力池中和尾坎下游回流范围内的石渣 、杂物等，应清除干净。 在寒冷地区，宜保持辅助消能工冬季淹没于水下。
1 冲坑深度较大或坝基存在下倾软弱构造，并可能被冲坑 切断而危及坝基稳定时，或岸坡可能被冲塌而危及拱座稳定 时，应采取有效防冲措施。
2 挑流鼻坎的体形及挑角的大小，宜通过比较确定。采用 差动式鼻坎时，应合理选择反弧半径、高低坎宽度比、高程 差及挑角差。亦可视需要在鼻坎与反弧段之间接入直线过渡 段，或在适当部位采取通气措施。
2013年4月15日
第一节 第二节
第三节 第四节 第五节 第六节
《混凝土拱坝设计规范》总则 主要术语
拱坝布置 水力设计 荷载 拱坝的应力分析
1.0.1 根据水利部1997年下达的技术标准制定、修订计划 , 水利水电规划设计管理局的水规局（1997）7号文《关于 印发水利水电勘测设计技术标准工作会议有关文件的通知 》以及SL01-97《水利水电技术标准编写规定》, 对SD14585《混凝土拱坝设计规范》进行修订。
3.2 拱坝泄洪布置
1. 拱坝泄洪布置, 应根据体形、坝高、泄洪量大小、电 站厂房位置、泄洪方式（如溢洪道、泄洪洞等）、坝址地形 2. 、地质、施工条件、施工期导流及度汛的要求等, 经 综合比较选定。 3. 常用的拱坝泄流方式有坝顶泄流、坝身孔口泄流、坝 面泄流、坝肩滑雪道泄流、坝后厂顶溢流（厂前挑流）等。 4. 拱坝坝身泄洪, 其溢流段的长度、孔数、泄流孔尺寸 5. 、位置等, 应根据泄洪量和水头大小、对坝体应力及 下游冲刷的影响与后果、枢纽运行要求, 以及对相邻建筑物 的影响等方面研究确定。
混凝土拱坝横缝和纵缝规定
混凝土拱坝横缝和纵缝规定英文词条名：1 混凝土拱坝必须设置横缝，必要时亦可设置纵缝。
2 横缝位置和间距的确定，除应研究混凝土可能产生裂缝的坝基条件、温度控制和坝体内应力分布状态等有关因素外，还应研究坝身泄洪孔口尺寸、坝内孔洞等结构布置和混凝土浇筑能力等因素。
横缝间距（沿上游坝面弧长）宜为 15～25 M。
3 横缝宜采用径向或接近径向布置，横缝面可为铅直面，横缝底部缝面与基础面夹角不得小于60度，宜接近正交。
横缝面应设置键槽，并埋设灌浆系统。
键槽应为铅直方向，宜采用梯形槽或圆弧形槽。
4 拱坝厚度大于40M时，可考虑设置纵缝。
当施工有可靠的温控措施和足够的混凝土浇筑能力时，可不受此限制、相邻坝块间纵缝应错开，宜采用铅直纵缝，但在下游坝面附近应缓转与坝面正交，也可在某一高程并缝。
并缝缝顶可设圆形孔洞，配置并缝钢筋。
纵缝面应设置键槽，并埋设灌浆系统。
键槽走向为水平方向，形状宜为三角形。
5 横缝和纵缝都必须进行接缝灌浆。
灌浆时坝体温度应降到设计规定值。
缝的张开度不宜小于0．5MM。
缝两侧坝体混凝土龄期，在采取有效措施后，不宜小于一个月。
灌浆浆液结石达到预期强度后，坝体方能挡水受力。
拱坝横（纵）缝尚未灌浆而需临时拦洪时，必须专门论证。
6 横（纵）缝缝面应采用正浆片分成若干封闭区进行灌浆。
横缝上游面和下游面止水片可兼作血浆片。
每一灌浆区的面积宜为200～400M平，其高度宜为9～15M。
7 灌浆升浆管路和出浆设施的形成，应优先采用塑料拔管方式，也可采用预埋管和出浆盒方式。
横（纵）缝同一灌浆区的进、出浆管口、排水管出口等布置，宜集中于廊道或下游坝后桥附近。
8 横（纵）缝的灌浆压力，应根据坝体应力及变形条件确定。
除顶层外，灌浆区上部直有9M厚的混凝士盖重。
层顶灌浆压力可为0．1～0．3MPA。
9 接缝灌浆的具体要求，应按SL62—94（水工建筑物水泥灌浆施工技术规范）的规定执行。

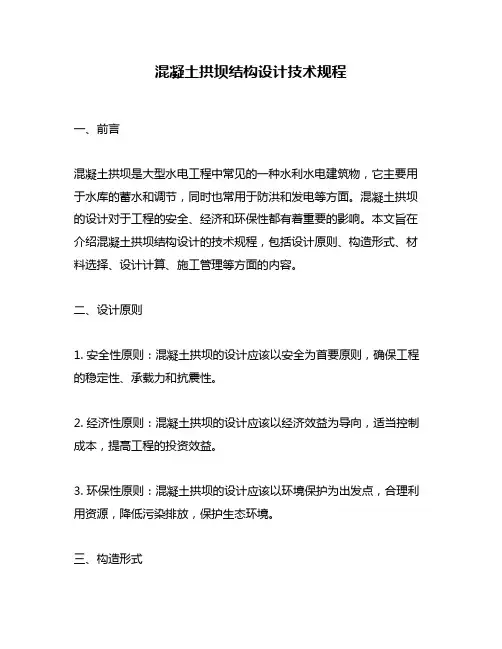

混凝土拱坝结构设计技术规程
混凝土拱坝结构设计技术规程一、前言混凝土拱坝是大型水电工程中常见的一种水利水电建筑物，它主要用于水库的蓄水和调节，同时也常用于防洪和发电等方面。
混凝土拱坝的设计对于工程的安全、经济和环保性都有着重要的影响。
本文旨在介绍混凝土拱坝结构设计的技术规程，包括设计原则、构造形式、材料选择、设计计算、施工管理等方面的内容。
二、设计原则1. 安全性原则：混凝土拱坝的设计应该以安全为首要原则，确保工程的稳定性、承载力和抗震性。
2. 经济性原则：混凝土拱坝的设计应该以经济效益为导向，适当控制成本，提高工程的投资效益。
3. 环保性原则：混凝土拱坝的设计应该以环境保护为出发点，合理利用资源，降低污染排放，保护生态环境。
三、构造形式混凝土拱坝的构造形式可以分为单曲线拱坝、双曲线拱坝、悬链拱坝等形式。
其中单曲线拱坝是最常见的形式，适用于大多数情况。
双曲线拱坝和悬链拱坝适用于斜坡较陡、地质条件较差的情况。
设计时应根据具体情况选择合适的构造形式。
四、材料选择1. 混凝土：混凝土是混凝土拱坝的主要材料，应选用高强度、高耐久性、低收缩性的混凝土。
2. 钢筋：钢筋是混凝土拱坝的加固材料，应选用高强度、高韧性的钢筋。
3. 基础材料：混凝土拱坝的基础材料应选用高强度、高耐久性的岩石或混凝土。
五、设计计算1. 拱坝的几何参数：拱坝的几何参数包括拱高、拱径、弧长、曲率半径等，这些参数的选择应根据工程的具体情况进行计算和确定。
2. 拱坝的受力分析：拱坝的受力分析包括静力分析和动力分析两方面，其中静力分析主要包括重力、水压力、土压力、温度应力、膨胀应力等方面的计算。
动力分析主要包括地震、风荷载、水流冲击等方面的计算。
3. 拱坝的稳定性分析：拱坝的稳定性分析主要包括渗流分析、裂缝分析、滑动分析、倾覆分析等方面的计算。
六、施工管理1. 施工过程中应严格按照设计要求进行施工，确保工程质量和安全。
2. 施工过程中应加强现场管理，严格执行施工计划，做好安全防护工作。
混凝土拱坝设计规范-85_readme
的问题 并指出应做好设计 包括拱座和坝基处理的设计
为了吸取 年河南省洪水的教训和具体体现 年全国防汛及水库安全会议 郑州会议
的精神 在本条中强调了坝体防洪安全设计和泄洪消能防冲设计 薄拱坝的坝身泄洪及消能问题
应慎重研究 国内有的工程对坝顶自由跌落式溢洪拱坝 曾限制了单宽流量 如流溪河工程的拱
坝 日本大坝委员会 年第二次修订的 坝工设计规范 第二章第 条规定 溢流部分的设计
水电科学研究院 南京水利科学研究院 水利水电建设总局计算中心和贵州省水电厅等
规范在编制过程中得到了全国许多水利水电勘测设计 施工 运行 科研单位和高等院校的积
极支持与配合 进行了调查研究以及科学试验 总结了建国以来我国混凝土拱坝建设实践经验 吸
取了国内外近年来的一些科学研究成果 并参考了国外最新颁布的有关混凝土拱坝设计规范或准
之处 直接编入本规范内 水利电力部 年颁发的 混凝土重力坝设计规范
试行
补充规定 本规范已加以考虑 并作了协调
此外 对拱坝坝体混凝土质量要求较高 施工时应严格按照 水工混凝土施工规范
的要求执行 因此该规范与本规范也有一定的关系
第
条 对拱坝按坝高的分类 主要有三种意见
第一种意见认为应与 混凝土重力坝设计规范
和拱座稳定分析两章 提出了修改意见
抗震设计座谈会于 年 月在上海由华东院主持召开 会上对地震荷载及其组合 抗震
强度计算及其控制指标 拱座抗震稳定计算及其安全系数等抗震设计问题进行了讨论 并提出了意
见
年以后由于筹建和成立华东院上海分院 华东院原参加 规范 编制人员大部分先后调往
上海分院 华东院所承担的大部分工作移到上海进行
拱坝 厚高比
重力拱坝 厚高比
国内有些同志意见分为薄拱坝 厚拱坝和重力拱坝三种 有的主张分为薄拱坝 拱坝和厚拱坝
混凝土大坝的拱坝应力和应变规定
混凝土大坝的拱坝应力和应变规定
混凝土大坝混凝土的拱坝应力和应变规定
1．根据拱坝坝高、体形、坝体结构及地质条件，可在拱冠、1／4拱弧处选择铅直观测断面1～3个，在不同高程上选择水乎观测截面3～5个。
2．在薄拱坝的观测截面上，靠上、下游坝面附近应各布置一个测点，应变计组的主乎面应平行于坝面。
3．在厚拱坝或重力拱坝的观测截面上，应布置2～3个测点。
拱坝设有纵缝时，测点可多于3点。
4．观测截面应力分布的应变计组距坝面不小于1m。
测点距基岩开挖面应大于5m，必要时可在混凝土与基岩结合面附近布置测点。
5．拱座附近的应变计组数量和方向应满足观测平行拱座基岩面的剪应力和拱推力的需要，在供推力方向还可布置压应力计。
6．坝踵、坝趾及表面应力和应变监测的布置要求与重力坝相同。
