数控车床公开课教案

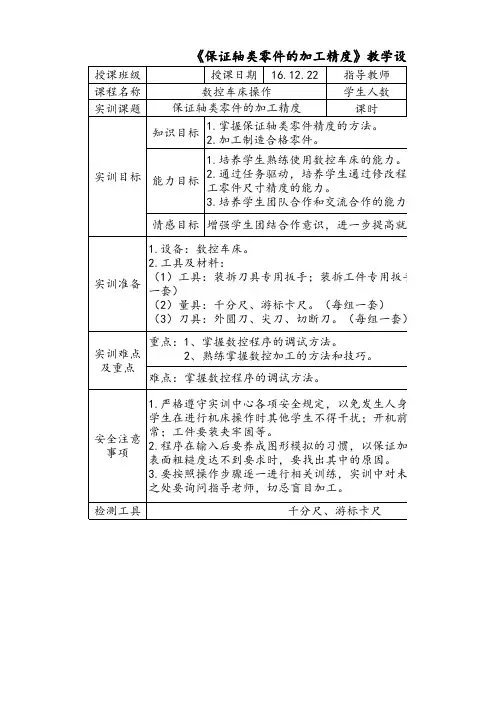

数控车公开课教案
教学方法、教学目的 调动学生激情，调节ቤተ መጻሕፍቲ ባይዱ
课堂气氛。
复习旧知识，导入新 课。
任务驱动法和头脑风 暴教学法：提出任
务，学生自由讨论， 最后由老师进行总结
分组讨论法：学生讨 论如何完成任务。
启发教学：回顾以前 所学知识，引出现在
问题的解决方法。
教师带领学生进行分 析讨论。
学生编制并且输入程 序。
3.培养学生团队合作和交流合作的能力。
情感目标 增强学生团结合作意识，进一步提高就业竞争能力。
1.设备：数控车床。
2.工具及材料：
实训准备
（1）工具：装拆刀具专用扳手；装拆工件专用扳手；垫片若干。（ 一套）
（2）量具：千分尺、游标卡尺。（每组一套）
（3）刀具：外圆刀、尖刀、切断刀。（每组一套）
重点：1、掌握数控程序的调试方法。
实训难点
2、熟练掌握数控加工的方法和技巧。
及重点
难点：掌握数控程序的调试方法。
1.严格遵守实训中心各项安全规定，以免发生人身或者机床事故。如
学生在进行机床操作时其他学生不得干扰；开机前要检查车床是否正
安全注意 事项
常；工件要装夹牢固等。 2.程序在输入后要养成图形模拟的习惯，以保证加工的安全性。尺寸 表面粗糙度达不到要求时，要找出其中的原因。
千分尺、游标卡尺。（每组一套） 外圆刀、尖刀、切断刀。（每组一套）
握数控程序的调试方法。 练掌握数控加工的方法和技巧。
数控程序的调试方法。
实训中心各项安全规定，以免发生人身或者机床事故。如， 机床操作时其他学生不得干扰；开机前要检查车床是否正 装夹牢固等。 入后要养成图形模拟的习惯，以保证加工的安全性。尺寸及 达不到要求时，要找出其中的原因。 作步骤逐一进行相关训练，实训中对未涉及的问题或者不懂 指导老师，切忌盲目加工。
数控车工实训教案
数控车工实训教案一、教学目标1.掌握数控车床的组成和工作原理。
2.了解数控编程基础知识。
3.学习数控车床的操作方法和注意事项。
4.培养学生的操作能力和解决问题的能力。
二、教学重点1.数控车床的组成和工作原理。
2.数控编程基础知识。
3.数控车床的操作方法。
三、教学步骤1.数控车床的组成和工作原理通过课堂讲解和实物展示，向学生介绍数控车床的组成和工作原理，包括主轴箱、机床床身、进给系统和控制系统等。
2.数控编程基础知识向学生讲解数控编程的基础知识，包括坐标系、加工指令和辅助指令等，并以实例进行演示和练习。
3.数控车床的操作方法通过实际操作演示，向学生介绍数控车床的操作方法，包括机床开机、程序装入、坐标系设定、工件装夹和刀具设定等。
同时，引导学生注意操作中的安全事项和常见故障的排除方法。
4.实操练习让学生进行实操练习，通过编写程序、装夹工件和操作数控车床进行加工，培养他们的实际操作能力和解决问题的能力。
5.实训总结对本次实训进行总结，包括学生的表现和问题反馈，进一步强化学生的学习效果。
四、教学资源和工具1.教学投影仪和电脑。
2.数控车床实物和配套设备。
3.数控编程软件。
4.图书和网络资源。
五、教学评价1.观察学生对数控车床的理解和操作能力。
2.考核学生对数控编程的基础知识掌握和应用能力。
3.评估学生解决数控车床操作中常见问题的能力。
4.评价学生实操练习的成果和自我反思能力。
六、教学注意事项1.在操作实操环节，要确保学生的安全意识，严禁酒后操作和疲劳操作。
2.为了保证教学质量，要确保实操设备的正常运转和编程软件的正常使用。
3.在教学过程中，要根据学生的实际情况调整教学步骤和讲解内容，确保学生的学习效果。
4.鼓励学生积极思考和提问，培养他们的自主学习能力和团队合作能力。
以上是一份关于数控车工实训教案的大致框架，根据具体的教学需求和学生情况，可以适当调整和完善。
2024年数控车教案(928)
数控车教案(928)一、教学目标1.知识与技能目标：(1)掌握数控车床的基本操作和编程方法；(2)学会使用数控车床进行轴类零件的加工；(3)了解数控车床的维护与保养。
2.过程与方法目标：(1)培养学生的实际操作能力；(2)提高学生分析和解决问题的能力；(3)培养学生团队协作和沟通能力。
3.情感态度与价值观目标：(1)培养学生严谨的工作态度和良好的职业素养；(2)增强学生的安全意识；(3)培养学生爱岗敬业、团结协作的精神。
二、教学内容1.数控车床的基本操作(1)开机与关机；(2)机床回零；(3)刀具装夹与对刀；(4)编程与输入；(5)机床运行与监控。
2.轴类零件的加工(1)零件图分析；(2)编制加工程序；(3)机床操作与加工；(4)零件检测与质量分析。
3.数控车床的维护与保养(1)机床的日常清洁；(2)机床的润滑；(3)机床的检查与维修。
三、教学重点与难点1.教学重点：(1)数控车床的基本操作；(2)轴类零件的加工；(3)数控车床的维护与保养。
2.教学难点：(1)编程与输入；(2)机床操作与加工；(3)零件检测与质量分析。
四、教学策略1.采用项目教学法，以实际加工任务为驱动，引导学生主动学习和实践；2.采用案例分析法，通过分析典型零件的加工过程，提高学生的编程和操作能力；3.采用分组讨论法，培养学生的团队协作和沟通能力；4.采用现场教学法，加强学生的实际操作技能。
五、教学过程1.课前准备(1)教师准备：教案、课件、教学设备；(2)学生准备：预习教材、了解数控车床的基本知识。
2.课堂教学(1)导入：介绍数控车床的应用领域和发展前景，激发学生的学习兴趣；(2)新课导入：讲解数控车床的基本操作，演示机床运行过程；(3)实践教学：分组进行轴类零件的加工，教师巡回指导；(4)课堂小结：总结本节课的重点内容，布置课后作业。
3.课后拓展(1)学生巩固所学知识，完成课后作业；(2)学生自主研究数控车床的维护与保养，撰写心得体会；(3)教师组织学生参加数控车床技能竞赛，提高学生的实践能力。
数控车教案
课时计划学科：数控车任课教师：专业班级数控二年授课类型授课时间新课课题课题一数控车削加工基础教学目标知识目标：使学生了解能力目标：正确运用实践中去德育目标：从中体会到成就感，增强团队协作精神教学重点数控车的组成教学难点驱动装置教学方法讲授法、练习法教学过程教学内容具体方法时间组织教学复习提问导入新课1、检查学生出勤，作好学生考勤记录。
2、强调课堂纪律，活跃课堂气氛。
3、强调实习纪律，做好安全文明生产。
普通车床一般由哪几部分组成？同学们，从今天开始我们就要学习数控车床加工了，首先我们要学习一下数控车床都由哪几部分组成，以及每部分的作用。
课题一数控车床的组成（一）数控车床的组成（2h）数控机床一般由输入输出设备、CNC装置（或称CN C单元）、伺服单元、驱动装置（或称执行机构）及电气控制装置、辅助装置、机床本体、测量反馈装置等组成。
1．机床本体数控车床由于切削用量大、连续加工发热量大等因素对加工精度有一定影响，加工中又是自动控制，不能像在普通车床那样由人工进行调整、补偿，所以其设计要求比普通机床更严格，制造要求更精密，采用了许多新结构，以加强刚性、减小热变形、提高加工精度。
1分问答式5分2分讲授法示例法20分讲授新讲授新课2．数控装置数控装置是数控系统的核心，主要包括微处理器CPU、存储器、局部总线、外围逻辑电路以及与数控系统的其他组成部分联系的各种接口等。
数控机床的数控系统完全由软件处理输入信息，可处理逻辑电路难以处理的复杂信息，使数字控制系统的性能大大提高。
3．输入/输出设备键盘、磁盘机等是数控机床的典型输入设备。
除此以外，还可以用串行通信的方式输入。
4．伺服单元伺服单元是数控装置和机床本体的联系环节，它将来自数控装置的微弱指令信号放大成控制驱动装置的大功率信号。
根据接收指令的不同，伺服单元有数字式和模拟式之分，而模拟式伺服单元按电源种类又可分为直流伺服单元和交流伺服单元。
5．驱动装置驱动装置把经放大的指令信号转变为机械运动，通过机械传动部件驱动机床主轴、刀架、工作台等精确定位或按规定的轨迹作严格的相对运动，最后加工出图纸所要求的零件。

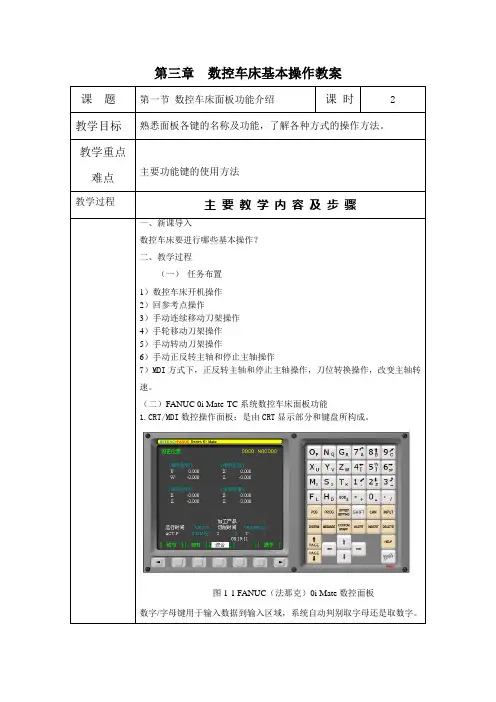

第三章数控车床基本操作教案
第三章数控车床基本操作教案
图1-1 FANUC（法那克）0i Mate数控面板
数字/字母键用于输入数据到输入区域，系统自动判别取字母还是取数字。
2.机床操作面板
图1-2 FANUC 0i Mate标准操作面板表1-1 FANUC 0i Mate 机床操作面板按键功能
手持操作器（三）练习操作
，按住
第三章数控车床基本操作教案
指令，按
主轴转动（或手动模式下，按主轴正转按钮，使主轴转动①按
使主轴转动（或手动模式下，按主轴正转按钮，使主轴转动①按
程序键。
程序键。
⑤按
第三章数控车床基本操作教案
按
按
按
按键，换行后继续输入程序，如图按
EDIT
程序键，显示程序画面。
按
按
按
按
）并按
）并按
EDIT
程序键，显示程序画面。
（删除）键，即可把改程序删除掉。
，再按
按
光标键，光标检索下一程序段的第一个字。
键即可。
按
键即可删除。
数控车操作教学设计方案
一、教学目标1. 知识目标：使学生掌握数控车床的基本结构、工作原理、编程方法和操作技能。
2. 技能目标：使学生能够独立完成数控车床的操作，掌握数控车床的基本加工工艺。
3. 素质目标：培养学生的团队合作精神、严谨的工作态度和良好的职业素养。
二、教学内容1. 数控车床的基本结构及工作原理2. 数控车床的编程方法3. 数控车床的操作技能4. 数控车床的加工工艺三、教学过程1. 理论教学（1）数控车床的基本结构及工作原理：介绍数控车床的组成、功能、工作原理等。
（2）数控车床的编程方法：讲解数控编程的基本规则、指令、编程步骤等。
（3）数控车床的操作技能：教授数控车床的操作方法、注意事项等。
2. 实践教学（1）数控车床的基本操作：让学生在指导下熟悉数控车床的操作面板、按钮、开关等。
（2）编程练习：指导学生进行简单的编程练习，培养学生的编程能力。
（3）加工实践：让学生在师傅的指导下，独立完成零件的加工，提高学生的操作技能。
四、教学评价1. 课堂表现：观察学生在课堂上的学习态度、积极性、合作精神等。
2. 编程能力：评估学生的编程水平，包括编程速度、正确性等。
3. 操作技能：通过实践操作，评估学生的数控车床操作能力。
4. 成品质量：评估学生加工出的零件的质量，包括尺寸精度、表面粗糙度等。
五、教学资源1. 教材：《数控车床操作与编程》2. 教学视频：数控车床操作、编程、加工工艺等方面的教学视频。
3. 实践设备：数控车床、编程软件、刀具、夹具等。
六、教学进度安排1. 理论教学：4周2. 实践教学：4周3. 综合实训：2周4. 总结与评价：1周总计：11周通过本教学设计方案，旨在使学生在掌握数控车床操作技能的基础上，提高学生的综合素质，为我国制造业培养一批高素质的技术人才。
《数控车教案》
《数控车教案》一、教学目标：1. 知识与技能：（1）掌握数控车床的基本结构与工作原理；（2）了解数控车床的编程方法及操作步骤；（3）学会使用数控车床进行简单零件的加工。
2. 过程与方法：（1）通过实物观察、讲解等方式，使学生了解数控车床的组成与功能；（2）通过上机操作，培养学生熟练操作数控车床的能力；（3）通过案例分析，使学生掌握数控车床编程的方法。
3. 情感态度与价值观：（1）培养学生对数控技术感兴趣，认识到其在现代制造业中的重要性；（2）培养学生遵守生产纪律，注重安全意识；（3）培养学生团队协作精神，提高沟通与协调能力。
二、教学内容：1. 数控车床的基本结构与工作原理（1）数控车床的组成部分；（2）数控车床的工作原理及操作步骤。
2. 数控车床的编程方法（1）数控车床编程的基本概念；（2）数控车床编程的指令系统；（3）数控车床编程的注意事项。
三、教学方法：1. 讲授法：讲解数控车床的基本结构、工作原理及编程方法；2. 演示法：展示数控车床实物，让学生了解其组成与功能；3. 实践法：安排上机操作，让学生动手操作数控车床；4. 案例分析法：分析实际加工案例，使学生掌握数控车床编程的方法。
四、教学准备：1. 教室环境：多媒体教学设备；2. 教学工具：数控车床模型、实物图片、编程软件；3. 上机设备：数控车床、计算机。
五、教学过程：1. 导入新课：通过展示数控车床实物图片，引导学生了解数控车床的组成与功能；2. 讲解数控车床的基本结构与工作原理，让学生掌握其工作原理及操作步骤；3. 讲解数控车床编程的方法，使学生了解编程的基本概念、指令系统及注意事项；4. 安排上机操作，让学生动手操作数控车床，巩固所学知识；5. 分析实际加工案例，使学生掌握数控车床编程的方法；6. 总结本节课所学内容，布置课后作业。
六、教学评价：1. 平时成绩：考察学生在课堂上的参与程度、提问回答等情况，占总评的30%；2. 上机操作：评价学生在数控车床操作过程中的技能掌握程度，占总评的30%；3. 课后作业：评价学生对课堂所学知识的巩固情况，占总评的20%；4. 期末考试：考察学生对数控车床基本原理、编程方法等知识的掌握，占总评的20%。
《数控车教案》
《数控车教案》word版第一章：数控车床基础1.1 数控车床的定义和发展1.2 数控车床的组成和工作原理1.3 数控车床的分类和应用领域1.4 数控车床的操作步骤和注意事项第二章：数控车床编程基础2.1 数控车床编程的基本概念2.2 数控车床编程的常用指令2.3 数控车床编程的工艺参数设置2.4 数控车床编程的注意事项和技巧第三章：数控车床操作技能3.1 数控车床操作面板及功能介绍3.2 数控车床的操作步骤和流程3.3 数控车床的对刀和换刀操作3.4 数控车床的加工演示和操作练习第四章：数控车床加工工艺4.1 数控车床加工工艺的基本概念4.2 数控车床加工工艺的制定和分析4.3 数控车床加工工艺的参数设置和优化4.4 数控车床加工工艺的实例讲解和练习第五章：数控车床编程实例5.1 轴类零件的数控车床编程实例5.2 螺纹类零件的数控车床编程实例5.3 异形零件的数控车床编程实例5.4 复杂零件的数控车床编程实例第六章：数控车床仿真与模拟6.1 数控车床仿真软件的作用和功能6.2 数控车床仿真软件的安装与使用方法6.3 数控车床加工过程的仿真与模拟6.4 数控车床仿真与模拟的注意事项第七章：数控车床的安全操作与维护7.1 数控车床的安全操作规程7.2 数控车床的维护保养方法7.3 数控车床常见故障分析与处理7.4 数控车床事故预防与应急处理第八章：数控车床的编程与加工技巧8.1 数控车床编程的技巧与优化8.2 数控车床加工的刀具选择与补偿8.3 数控车床加工的切削参数设置8.4 数控车床加工的工艺优化与实践第九章：数控车床加工项目实战9.1 数控车床加工项目的设计与分析9.2 数控车床加工项目的编程与执行9.3 数控车床加工项目的质量控制与验收9.4 数控车床加工项目的总结与改进第十章：数控车床技术的发展趋势10.1 数控车床技术的发展历程与现状10.2 数控车床技术的创新与突破10.3 数控车床技术在制造业的应用前景10.4 数控车床技术的发展趋势与挑战重点解析本文档为《数控车教案》的全文内容，涵盖了数控车床的基础知识、编程基础、操作技能、加工工艺、编程实例、仿真与模拟、安全操作与维护、编程与加工技巧、加工项目实战以及数控车床技术的发展趋势等十个章节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数控车床公开课教案
课题：数控车床基本程序指令：直线编程G00、G01
备课人：龚志军
教学目标：1、掌握数控车床直线编程指令G00、G01的格式和用法
2、掌握数控车床简单轴类零件程序的编制
教学重点：1、掌握数控车床直线编程指令G00、G01的格式和用法
2、掌握数控车床简单轴类零件程序的编制
教学难点：数控车床简单轴类零件程序的编制
内容：1、提出问题
编写出下图简单阶台轴零件的精加工程序。
（1）、如何编制简单轴类零件程序？
（2）、快速定位G00和线性进给G01的格式是怎样
的？
（3）、G00和G01后参数的含义是什么？
（4）、G00和G01指令在数控加工中的作用分别是什么？
（5）、在使用G00和G01编程时应注意哪些问题？
2、直线编程格式内容
一、快速定位G00
（1）格式：G00 X（U）＿ Z（W）＿
（2）参数的含义：
X、Z：为绝对编程时，快速定位终点在工件坐标系中的坐标。
U、W：为增量编程时，快速定位终点相对于起点的位移量。
（3）说明：①G00 指令刀具相对于工件以各轴预先设定的速度，从当前位置快速移动到程序段指令的定位目标点。
②G00 指令中的快移速度由机床参数“快移进给速度”对各轴分别设定，不能用F 规定。
③G00 一般用于加工前快速定位或加工后快速退刀。
④快移速度可由面板上的快速修调按钮修正。
⑤G00 为模态功能，可由G01、G02、G03 或G32 功能注销。
（4）注意：在执行G00 指令时，由于各轴以各自速度移动，不能保证各轴同时到达终点，因而联动直线轴的合成轨迹不一定是直线。
操作者必须格外小心，以免刀具与
工件发生碰撞。
常见的做法是，采用径轴向退刀。
二、线性进给G01
（1）格式：G01 X(U)___Z(W)___F___
（2）参数的含义：X、Z：为绝对编程时终点在工件坐标系中的坐标；
U、W：为增量编程时终点相对于起点的位移量；
F_：合成进给速度。
（3）说明：①、G01 指令刀具以联动的方式，按F 规定的合成进给速度，从当前位置按线性路线(联动直线轴的合成轨迹为直线)移动到程序段指令的终点。
②、G01 是模态代码，可由G00、G02、G03 或G32 功能注销。
③、进给速度由F指令决定．F指令也是模态指令，它可以用GOO指令取消。
如果在G01程序段之前的程序段没有F指令，而现在的G01程序段中也没有F指令，则机床不运动。
因此，G01程序中必须含有F指令。
3、解决问题
（1）分析图纸，确定工艺路径。
（2）建立工件坐标系
（3）编程
%1
G00X100Z120 Z-10 M05
T0101 X20 M30
M03S650 Z-20
G00X0Z2 X30
G01Z0F150 Z-30
X10 G00X100Z120。
