对刀操作的定义
对刀操作是指在数控车床上，通过调整刀具相对于工件的位 置，使刀具的刀位点对准工件坐标系的某一参考点，以确保 加工过程中刀具与工件正确对齐的过程。
2. 使用减震装置或工具夹具等辅助工具 ，减小振动传递；
详细描述：切削振动的原因有多种，如 工件材料硬度过高等。为了解决这一问 题，可以采取以下措施
1. 调整主轴转速和切削深度等参数，以 改变切削力的变化规律，减少振动；
加工精度问题及解决方案
总结词：加工精度问题是对刀操作中的核心问题之一， 它直接影响到工件的质量和性能。 1. 选用高精度刀具和夹具，提高对刀精度；
总结词
异形零件的形状各异，对刀操作需要根据零件的具体形状进行调整。
详细描述
在异形零件的对刀操作中，需要仔细观察工件的形状，并根据需要进行调整。对于某些具有特殊形状的零件，可 能需要采用特殊的对刀方法，以确保加工精度和表面质量。同时，还需要特别注意安全问题，以避免因操作不当 而造成意外事故。
05
对刀操作常见问题及解决 方案
刀具安装
将刀具正确安装在刀架上 ，确保刀具夹紧牢固，不 会松动。
刀具调整
调整刀具的角度、高度和 偏移量，以适应加工需求 。
刀具补偿参数设置
刀具长度补偿
根据刀具的实际长度，设 置刀具长度补偿参数，确 保加工过程中的切深与编 程深度一致。
刀具半径补偿
根据刀具的实际半径，设 置刀具半径补偿参数，确 保加工出的工件轮廓与编 程轮廓一致。

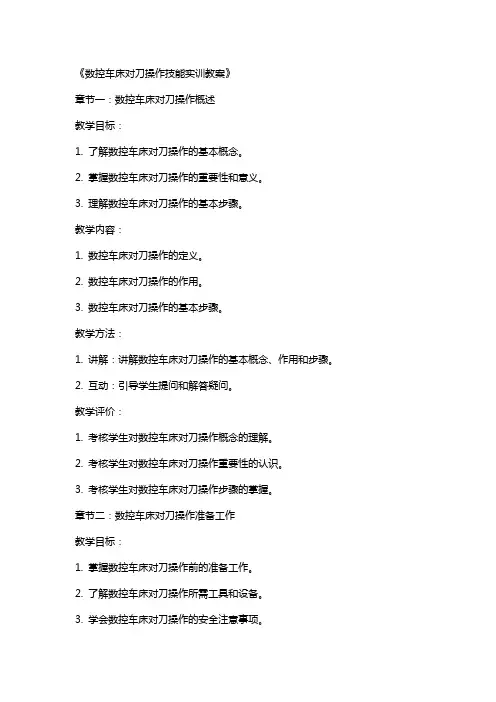

《数控车床对刀操作技能实训教案》
《数控车床对刀操作技能实训教案》章节一：数控车床对刀操作概述教学目标：1. 了解数控车床对刀操作的基本概念。
2. 掌握数控车床对刀操作的重要性和意义。
3. 理解数控车床对刀操作的基本步骤。
教学内容：1. 数控车床对刀操作的定义。
2. 数控车床对刀操作的作用。
3. 数控车床对刀操作的基本步骤。
教学方法：1. 讲解：讲解数控车床对刀操作的基本概念、作用和步骤。
2. 互动：引导学生提问和解答疑问。
教学评价：1. 考核学生对数控车床对刀操作概念的理解。
2. 考核学生对数控车床对刀操作重要性的认识。
3. 考核学生对数控车床对刀操作步骤的掌握。
章节二：数控车床对刀操作准备工作教学目标：1. 掌握数控车床对刀操作前的准备工作。
2. 了解数控车床对刀操作所需工具和设备。
3. 学会数控车床对刀操作的安全注意事项。
教学内容：1. 数控车床对刀操作前的准备工作。
2. 数控车床对刀操作所需工具和设备。
3. 数控车床对刀操作的安全注意事项。
教学方法：1. 讲解：讲解数控车床对刀操作前的准备工作、所需工具和设备以及安全注意事项。
2. 演示：演示数控车床对刀操作的准备工作和安全注意事项。
教学评价：1. 考核学生对数控车床对刀操作前的准备工作的掌握。
2. 考核学生对数控车床对刀操作所需工具和设备的了解。
3. 考核学生对数控车床对刀操作安全注意事项的认知。
章节三：数控车床对刀操作步骤教学目标：1. 掌握数控车床对刀操作的具体步骤。
2. 学会数控车床对刀操作的方法和技巧。
3. 理解数控车床对刀操作的注意事项。
教学内容：1. 数控车床对刀操作的具体步骤。
2. 数控车床对刀操作的方法和技巧。
3. 数控车床对刀操作的注意事项。
教学方法：1. 讲解：讲解数控车床对刀操作的具体步骤、方法和技巧以及注意事项。
2. 演示：演示数控车床对刀操作的具体步骤和方法。
教学评价：1. 考核学生对数控车床对刀操作具体步骤的掌握。
2. 考核学生对数控车床对刀操作方法和技巧的了解。
数控机床对刀
（7）将光标移动至欲设定的偏置号处。
（8）输入Zβ（或0）。
（9）按软键[MESURE]。
（10）在手动方式中用一把实际刀具切削外圆。
（11）仅仅在Z方向上退刀，不要移动X，停止主轴。
（12）测量被车削部分的直径D。
（13）按功能键OFFSET/SETING。
（14）按软键[OFFSET]。
实习总结：
用试切法确定起刀点的位置对刀的步骤：
(1)在MDI或手动方式下,用基准刀切削工件端面;
(2)用点动移动X轴使刀具试切该端面,然后刀具沿X轴方向退出,停主轴。
记录该Z轴坐标值并输入系统。
(3)用基准刀切量工件外径。
(4)用点动移动Z轴使刀具切该工件的外圆表面,然后刀具沿Z方向退出,停主轴。用游表卡尺测量工件的直径,记录该X坐标值并输入系统。
(3)对刀点与对刀:对刀点是用来确定刀具与工件的相对位置关系的点,是确定工件坐标系与机床坐标系的关系的点。
对刀就是将刀具的刀位点置于对刀点上,以便建立工件坐标系。
（4）对刀基准(点):对刀时为确定对刀点的位置所依据的基准,该基可以是点、线、面,它可以设在工件上或夹具上或机床上。
（5）对刀参考点:是用来代表刀架、刀台或刀盘在机床坐标系内的位置的参考点,也称刀架中心或刀具参考点。
(5)对第二把刀,让刀架退离工件足够的地方,选择刀具号,重复(1)—(4)步骤。
法拉克车床对刀：
基准刀的对法：
（1）在手动方式中用一把实际刀具切削端面。
（2）仅仅在X轴方向上退刀，不要移动Z轴，停止主轴。
（3）测量工件坐标系的零点至端面的距离β（或0）。
（4）按功能键OFFSET/SETING。
（5）按软键[OFFSET]。
实验一gsk928tc数控车床基本操作及对刀
实验一 gsk928tc数控车床基本操作及对刀实验一 GSK928TC数控车床基本操作及对刀一. 实验目的1.掌握GSK928TC数控车床的基本操作及步骤2.熟练掌握GSK928TC数控车床操作面板上各个按键的功用及其使用方法。
3.掌握数控车削加工中的基本操作技能4(掌握GSK928TC数控车床的对刀与找正的方法。
5(了解GSK928TC数控车床的坐标系的建立。
二. 实验内容1.安全技术(课堂讲述)2.数控车床的操作面板与控制面板(现场演示)3.数控车床的基本操作数控车床的启动和停止:启动和停止的过程 ?数控车床的手动操作:手动操作回参考点、手动连续进给、增量进给、手轮进给数控车床的程序和管理加工程序的输入练习4.加工零件如下图，毛坯外径Φ50×100的棒料。
三. 实验设备GSK928TC数控车床1台四. 实验步骤4.1 GSK928TC操作面板功能键GSK 928TC车床数控系统操作面板说明如下:4.1.1 LCD显示器:数控系统的人-机对话界面。
分辨率为320×240点阵。
4.1..2 数字键:输入各类数据(0-9)。
4.1.3 地址键:输入零件程序字段地址英文字母。
4.1.4 功能键:根据《数控机床形象化符号》标准，设置了以下形象化符号功能键，按下功能键完成相应功能，各键符号含义如下:4.1.2 编辑键/状态选择键编辑工作方式中输入方式——插入/改写之间相互切换。
编辑工作方式中删除数字，字母，程序段或整个程序。
取消当前输入的各类数据或从工作状态退出。
输入各类数据或选择需要编辑或运行的程序及建立新的用户程序。
回车确认。
向前翻页:编辑/参数/刀偏工作方式中向前翻一页检索程序或参数，其他工作方式下，使液晶显示器亮度增大。
向后翻页:编辑/参数/刀偏工作方式中向后翻一页检索程序或参数，其他工作使液晶显示器亮度增大。
方式下，使液晶显示器亮度减小。
使液晶显示器亮度减小。
光标向上移动:编辑/参数/刀偏工作方式中使光标向上移动一行。
实训二 数控车床对刀操作实验
实训二数控车床对刀操作实验一. 实训目的：1、掌握游标卡尺、千分尺的使用方法；2、掌握车刀的安装方法；3、掌握工件的安装方法；4、掌握数控车床的对刀操作及步骤；5、掌握数控车床的刀补修改方法及零件加工尺寸的控制方法；6、熟练掌握对刀的意义及编程原点的设置；7、培养良好的职业道德及操作规范。
二. 实训内容：1、游标卡尺、千分尺的正确使用方法及读数。
2、正确安装外圆车刀、切刀及螺纹刀；3、正确安装工件；4、按对刀步骤进行外圆车刀、切刀及螺纹刀的对刀过程；5、根据加工结果正确修改刀补值以满足加工要求；6、根据零件的装夹长度设置编程原点。
三. 实训设备：CK6132数控车床5台四. 实训步骤：（一）量具的使用及读数规则1、用三用游标卡尺测量外圆直径、台阶长度、外圆沟槽宽度及内孔直径；2、用千分尺测量外圆直径、外圆沟槽槽底直径；（二）安装外圆车刀、切刀及螺纹刀。
注意车刀的悬伸长度及中心高。
（三）安装工件注意牢、紧、正的要求。
（四）按下列步骤对90°车刀、切槽刀、螺纹刀进行对刀操作：1.开机---2.回零---3.进入程序录入界面---4.录入“M03”、“输入”、“S500”、“输入”、“循环启动”，让主轴正转---5.选择手轮方式，使1号刀处于加工位置---6.用手轮移动坐标轴车平工件端面---7.沿X向退刀---8.进入程序录入界面，录入“G50”、“输入”、“Z0”、“输入”、“循环启动”---9.进入刀补界面，翻页并移动光标至101，录入“Z0”、“输入”---10.选择手轮方式，用手轮移动坐标轴车光工件外圆（车至可以测量的长度）---11.沿Z向退刀（退至便于测量的地方），按下主轴停转键，并测量所车外圆直径D---12.进入程序录入界面，录入“G50”、“输入”、“XD”、“输入”、“循环启动”---13.进入刀补界面，翻页并移动光标至101，录入“XD”、“输入”---14.选择手轮方式，更换2号刀（注意移至安全位置），按下主轴正转键---15.用手轮移动坐标轴轻碰工件端面---16.沿X向退刀---17.在刀补界面，翻页并移动光标至102，录入（注意选择录入方式）“Z0”、“输入”---18.再次选择手轮方式，用手轮移动坐标轴再车工件外圆（车至可以测量的长度）---19.沿Z向退刀（退至便于测量的地方），按下主轴停转键，并测量所车外圆直径D---20.在刀补界面，翻页并移动光标至102，录入（注意选择录入方式）“XD”、“输入”---重复14～20的过程，完成3号刀的对刀，以此类推完成其它刀的对刀。
数控车床试切法对刀
外圆刀 螺纹刀 切断刀 Z
X
3）加工之前要检查对刀数据
试切法对刀小结：
1. 完成对刀操作，是正确执行零件加工程序的前提。 2．试切法对刀不需要任何辅助设备，操作简单方便。 3．试切法对刀要较多地占用机床时间。 4．其他对刀方法。
② 通过手轮移动刀具切外圆。
X
③ 沿+Z方向退刀，X方向不移动。
2）数控车床试切法X向对刀数据输入 车削外圆后Z向退刀停车测量外圆直径在左上角输入测量值
3）数控车床试切法对刀数据调用
调用T指令后系统可识别工件坐标系的位置
G00 Z40 ;
O、 z、
X、
40
六、注意事项
1）刀补调用指令（T指令）在程序中的正确使用 2）加工中用到的每把刀具均需进行对刀
1）数控车床试切法Z向对刀步骤
O
Z
① 在ＭＤＩ(录入)状态下旋转工件 。
② 通过手轮移动刀具平端面。
X
③ 沿 +X 方向退出刀具， Z方向不移动。
2）数控车床试切法Z向对刀数据输入 车削端面后在左上角Z的位置输入0或者点清零
2. X向对刀 1）数控车床试切法X向对刀步骤
O
Z
① 在MDI状态下旋转工件。
数控车床试切法对刀
一、机床坐标系和工件坐标系 （1）数控车床机床坐标系
O
机床坐标系中，坐标 值描述红色点位置 （靠近工件为负）
Z
200
X
一、机床坐标系和工件坐标系 （2）数控车床工件坐标系
工件坐标系中，坐标 值描述刀尖点位置
O、 z、
X、
LOGO
三 工件坐标系位置的影响因素
1）工件坐标系原点Z坐标位置随着毛坯伸出卡盘长度而变化
数控车对刀教案
数控车对刀教案教案标题：数控车对刀教案一、教学目标：1. 理解数控车对刀的基本概念和原理。
2. 掌握数控车对刀的操作步骤和注意事项。
3. 能够独立进行数控车对刀操作，确保刀具的正确安装和调试。
二、教学准备：1. 数控车床及相关工具和设备。
2. 数控车床操作手册和相关资料。
3. 实际工件样品。
三、教学步骤：1. 引入（5分钟）- 向学生介绍数控车对刀的重要性和作用，以及学习本课的目的和意义。
2. 理论讲解（10分钟）- 解释数控车对刀的基本概念和原理，包括刀具的选择、刀具安装和调试等。
- 介绍数控车对刀的操作步骤和注意事项。
3. 操作演示（15分钟）- 示范数控车对刀的操作步骤，包括打开数控车床电源、选择刀具、安装刀具、调试刀具等。
- 强调安全操作和正确使用工具的重要性。
4. 学生练习（25分钟）- 将学生分成小组，每个小组分配一个数控车床进行实操练习。
- 学生按照操作演示的步骤进行数控车对刀操作，教师进行指导和纠正。
5. 总结（5分钟）- 回顾本节课的重点内容，强调数控车对刀的关键步骤和注意事项。
- 鼓励学生在实际工作中灵活运用所学知识。
四、教学评估：1. 在学生练习环节，教师观察学生的操作是否正确，并及时给予指导和纠正。
2. 结合学生的练习情况，进行口头提问，检查学生对数控车对刀的理解和掌握程度。
五、拓展延伸：1. 鼓励学生自主学习数控车床的其他操作技巧和应用场景。
2. 提供相关的书籍、资料和网络资源，供学生进一步学习和研究。
六、教学反思：本教案以数控车对刀为主题，通过理论讲解、操作演示和学生练习等环节，帮助学生全面了解和掌握数控车对刀的基本概念、操作步骤和注意事项。
通过实际操作的练习，学生能够熟练进行数控车对刀操作，确保刀具的正确安装和调试。
同时，教师需要重视学生的操作安全和正确使用工具的培养，确保教学过程的安全性和有效性。
《数控车床对刀操作技能实训教案》
《数控车床对刀操作技能实训教案》一、教学目标1. 掌握数控车床对刀的基本原理和方法。
2. 学会使用对刀仪和手动对刀操作。
3. 能够正确进行数控车床对刀操作，提高加工精度。
二、教学内容1.数控车床对刀概述1.1 对刀的定义和作用1.2 对刀的种类和方法2.对刀仪的使用2.1 对刀仪的结构和功能2.2 对刀仪的安装和调整2.3 对刀仪的操作步骤3.手动对刀操作3.1 手动对刀的工具和设备3.2 手动对刀的步骤和技巧3.3 手动对刀注意事项4.数控车床对刀操作实例4.1 加工任务分析4.2 对刀方案设计4.3 对刀操作步骤5.对刀操作常见问题及解决方法5.1 对刀精度的影响因素5.2 对刀操作中常见问题分析5.3 解决对刀问题的方法和建议三、教学方法1. 讲授法：讲解数控车床对刀的基本原理、方法和操作步骤。
2. 演示法：演示对刀仪的使用和手动对刀操作。
3. 实践法：学生动手进行对刀操作，提高实际操作能力。
4. 问题解决法：分析对刀操作中常见问题，引导学生寻找解决方法。
四、教学准备1. 教学场地：数控车床实训室。
2. 教学设备：数控车床、对刀仪、手动对刀工具。
3. 教学资料：教案、PPT、操作视频。
五、教学过程1. 导入：介绍数控车床对刀的重要性和应用场景。
2. 讲解：讲解数控车床对刀的基本原理和方法。
3. 演示：演示对刀仪的使用和手动对刀操作。
4. 实践：学生动手进行对刀操作，教师巡回指导。
5. 总结：分析对刀操作中常见问题，引导学生寻找解决方法。
6. 作业：布置相关练习题，巩固所学知识。
六、教学评估1. 课堂问答：通过提问了解学生对数控车床对刀基本原理和方法的理解程度。
2. 操作演示：检查学生在实际操作中对刀仪的使用和手动对刀的准确性。
3. 练习题：评估学生对数控车床对刀操作的掌握情况，以及对常见问题解决方法的了解。
七、教学拓展1. 数控车床其他操作技能的学习：如编程、加工工艺等。
2. 数控车床在工业应用中的案例分析：了解数控车床在实际生产中的应用和优势。
