水泥胶砂强度检验方法
水泥胶砂强度检验方法(ISO)
b=40
L/2
L/2
Ff /2 L=100mm Ff /2
• 龄期到达后，取出试块擦拭干净，湿抹 布包裹好。 • 以一组三个棱柱抗折结果的平均值作为 试验结果。当三个强度值中有超出平均 值的±10%时，应剔除后再取平均值作 为抗折强度的平均值。 • 抗折强度记录至0.1MPa, 计算至0.1MPa
四、检验的步骤
（一）胶砂的制备
• 1、 胶砂配比：一份水泥(450g)、三份中 国标准砂(1350g)；加水量(量水器）。 • 2、 配料：水泥、砂、水、用具的温度 要和实验室相同；天平的精度为±1g；、 第二个低 • 3、搅拌 先加水，
再加入水 泥 低速 30s
速30s开 始时，加 入标准砂。
高速30s
（七）抗压强度测定
• 抗 压强 度 Rc 以 牛 顿每 平 方毫 米 (MPa) 为 单位 ， Rc=Fc/A ， Fc ：破坏时的最大荷载，牛顿 (N) ； A：受压面积mm2(40mm×40mm=1600mm2)， • 试体以一组三个棱柱体上得到的六个抗压强度 测定值的算术平均值为试验结果（计算至 0.1MPa），如六个测定值中有一个超过六个平均 值的±10 ％，就应剔除这个结果，而以剩下五个 的平均数为结果，如果五个测定值中再有超过它 们平均数±10％，则此结果作废。
一、 检验流程
一份水泥 三份ISO标 准砂 0.5 水灰比 胶砂搅拌 行星式胶 砂搅拌机 成型 振实台
成型试验室，温度20±2℃，湿度大于50%
一天湿气养护， 脱模 水中养护 温度20±1℃， 湿度大于90% 到相应龄期
20±1℃
抗折、抗 压试验
二、检验仪器
（一）搅拌机
• 搅拌机属行星式，应符合JC/T 681要求。 • 实验室多台搅拌机，搅拌锅和搅拌叶片 应保持配对使用。 • 叶片与锅之间的间隙是3± 1mm，应每 月检查一次。 • 搅拌机半年应加注黄油。
水泥胶砂强度检验方法
水泥胶砂强度检验方法一、引言。
水泥胶砂是建筑工程中常用的材料，其强度是保证工程质量和安全的重要指标。
因此，对水泥胶砂强度的检验方法至关重要。
本文将介绍水泥胶砂强度检验的方法及步骤，以供相关工程技术人员参考。
二、试样制备。
1. 从施工现场采集水泥胶砂试样，每个采样点应采集多个试样，以保证试验的代表性。
2. 将采集到的试样放入密封容器中，避免试样受到外界环境的影响。
3. 对试样进行标记，包括采样点、采样时间等信息，以便后续的数据分析和比对。
三、试验设备。
1. 试验机，用于对水泥胶砂试样进行拉伸、压缩等强度试验。
2. 筛网，用于筛选水泥胶砂试样中的颗粒，以保证试验的准确性。
3. 称量设备，用于准确测量试验所需的材料和试样的重量。
四、试验步骤。
1. 拉伸试验，将水泥胶砂试样放入试验机中进行拉伸试验，记录试验过程中的变化和试样的破坏形态。
2. 压缩试验，将水泥胶砂试样放入试验机中进行压缩试验，记录试验过程中的变化和试样的破坏形态。
3. 筛分试验，将水泥胶砂试样通过筛网进行筛分，记录筛分结果和颗粒分布情况。
五、数据处理。
1. 对试验得到的数据进行统计和分析，计算水泥胶砂的拉伸强度、压缩强度和颗粒分布情况。
2. 将试验结果与相关标准进行比对，评估水泥胶砂的强度是否符合要求。
六、结论。
水泥胶砂强度检验方法是建筑工程中必不可少的一环，通过本文介绍的试验步骤和数据处理方法，可以有效地对水泥胶砂的强度进行检验和评估。
建议工程技术人员在实际工程中，严格按照相关标准和方法进行水泥胶砂强度检验，以确保工程质量和安全。
七、参考文献。
1. 《水泥胶砂强度检验标准》。
2. 《建筑工程材料试验方法》。
3. 《水泥胶砂质量控制技术规范》。
以上就是水泥胶砂强度检验方法的相关内容，希望能对相关工程技术人员有所帮助。
水泥胶砂强度检验方法
水泥胶砂强度检验方法水泥胶砂是建筑中常见的一种材料，其强度是评价其质量的重要指标之一、水泥胶砂强度检验方法中，ISO法是一种常用的方法。
下面将详细介绍ISO法的检验步骤。
ISO法的强度检验方法主要包括以下步骤：步骤一：制备试样首先，根据设计要求，按照一定比例将水泥、砂子和水混合搅拌，制备成一定大小的试样。
试样的大小应根据实际的使用要求来确定，通常是以圆形或方形为主。
在制备试样的过程中，注意保持材料的比例和搅拌时间，以确保试样的均匀性和一致性。
步骤二：养护试样试样制备完成后，应进行适当的养护。
可以将试样放置在标准室内条件下，通常温度为20°C±2°C，并保持湿润环境。
试样的养护时间应根据实际需要来确定，一般建议养护时间为28天。
步骤三：测定抗压强度在试样养护结束后，需要进行抗压强度的测定。
将试样放置在试验机上，使其底面贴紧支承板，上面贴紧加载板。
然后逐渐施加负载，直至试样破坏。
在加载过程中，需保持加载速度均匀，以避免突然加载导致试样破坏。
步骤四：计算抗压强度测定试样破坏后，需计算抗压强度。
根据试样断裂时的最大负载和试样的截面积，用下式计算抗压强度：抗压强度=最大负载/试样截面积根据ISO法进行水泥胶砂强度检验时，需要注意以下问题：1.试样的制备要准确、均匀，确保试样的一致性和代表性。
2.实验室的环境条件要符合ISO标准要求，如温度、湿度等。
3.试样的养护时间要充分，通常建议养护时间为28天。
4.在测定过程中，需保持加载速度均匀，以避免试样突然破坏。
5.测定完成后，要准确计算抗压强度，确保结果的可靠性和准确性。
总之，ISO法是水泥胶砂强度检验中常用的方法之一、通过制备试样、养护、测定和计算抗压强度，可以准确评估水泥胶砂的质量。
在实际应用中，建议根据具体情况选择适当的检验方法，并遵循ISO标准的要求进行操作，以保证检验结果的准确性和可靠性。
水泥胶砂强度检验方法
水泥胶砂强度检验方法
水泥胶砂强度检验方法一般有以下几种：
1. 压缩强度检验方法：通过在标准试件上施加压力，测量试件的抗压强度。
常用的试件有立方体、圆柱体等，根据标准要求进行压缩测试，并记录试件的破坏荷载。
2. 抗拉强度检验方法：通过在试件两端施加拉力，测量试件的抗拉强度。
常用的试件有圆柱体、标准墙板等。
根据标准要求进行抗拉测试，并记录试件的破坏荷载。
3. 抗剪强度检验方法：通过在试件上施加剪切力，测量试件的抗剪强度。
常用的试件有剪切试块、标准剪切墙等。
根据标准要求进行抗剪测试，并记录试件的破坏荷载。
4. 弯曲强度检验方法：通过在试件上施加弯曲力，测量试件的抗弯曲强度。
常用的试件有梁、标准钢筋弯曲试验等。
根据标准要求进行弯曲测试，并记录试件的破坏荷载或挠度。
以上是常见的水泥胶砂强度检验方法，具体的检验方法会根据实际情况和标准要求选择。
在进行强度检验时，需要遵守相应的操作规程和标准，以确保测试结果
准确可靠。

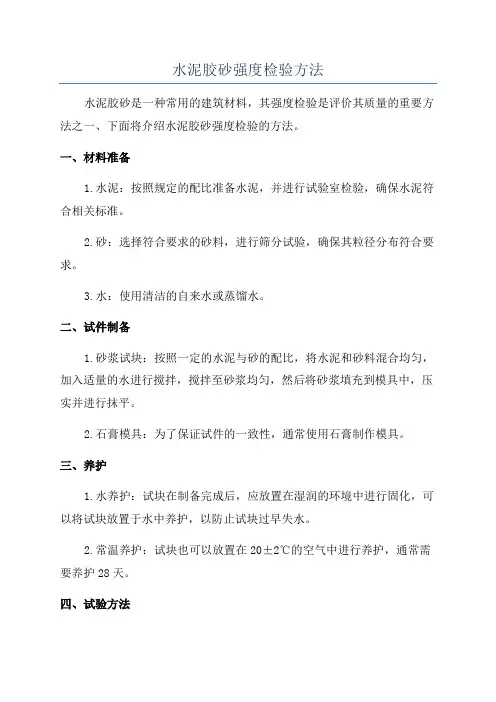

水泥胶砂强度检验方法
水泥胶砂强度检验方法水泥胶砂是一种常用的建筑材料，其强度检验是评价其质量的重要方法之一、下面将介绍水泥胶砂强度检验的方法。
一、材料准备1.水泥：按照规定的配比准备水泥，并进行试验室检验，确保水泥符合相关标准。
2.砂：选择符合要求的砂料，进行筛分试验，确保其粒径分布符合要求。
3.水：使用清洁的自来水或蒸馏水。
二、试件制备1.砂浆试块：按照一定的水泥与砂的配比，将水泥和砂料混合均匀，加入适量的水进行搅拌，搅拌至砂浆均匀，然后将砂浆填充到模具中，压实并进行抹平。
2.石膏模具：为了保证试件的一致性，通常使用石膏制作模具。
三、养护1.水养护：试块在制备完成后，应放置在湿润的环境中进行固化，可以将试块放置于水中养护，以防止试块过早失水。
2.常温养护：试块也可以放置在20±2℃的空气中进行养护，通常需要养护28天。
四、试验方法1.压缩强度试验：将试块放置在试验机上，以一定的速度施加荷载，通过试验机上的显示器可以记录试块破坏时承载的最大荷载值。
压缩强度试验常使用的试验方法有一维压缩强度试验和三维压缩强度试验。
2.抗折强度试验：将试块放置在承载点上，通过施加荷载，使试块在中间发生弯曲破坏。
通过试验机上的显示器可以记录试块破坏时承载的最大荷载值。
3.抗拉强度试验：将试块夹紧，通过施加拉力使试块发生拉伸破坏。
通过试验机上的显示器可以记录试块破坏时承载的最大拉力值。
五、数据处理与分析1.计算单个试块的强度：将试块破坏时承载的最大荷载（压缩强度试验和抗折强度试验）或最大拉力（抗拉强度试验）除以试块的横截面积即可得到强度值。
2.统计多个试块的强度：选取一定数量的试块进行试验，并将试块的强度值进行平均计算，得到样品的平均强度值。
水泥胶砂强度检验方法(ISO)
10.4 试验报告
应包括所有各单个强度结果(包括按10.2 规定舍去的试验结果)和计算出的平均值.
检验的精确性
11.5 重复性:由同一试验室在基本相同的 情况下(相同的人员、设备、标准砂及较 短的时间间隔内)用同一水泥样品所得试 验结果的定量表达。变异系数Cv可要求 在1-3%之间. 10.6 复现性：同一水泥样品在不同试验 室工作的不同人员，在不同的时间，用 不同来源的标准砂和不同套设备所获得 试验结果的定量表达。变异系数Cv可要 求不超过6%.
8.3 水中养护
ห้องสมุดไป่ตู้
要加水，保 持水面稳定
六大通用水泥 为同一类
水平或竖直放在20±1℃水中养护，水平 放置时刮平面应朝上。 试件放在不易腐烂的篦子上，让水和试 件的六面接触。养护期间试件之间间隔 或试体上表面的水深不得小于5mm。 每个水池只养护同类型的水泥试件。 不允许在养护期间内全部换水。
等同采用的程度（一）
A) 标准砂采用中国产的ISO标准砂，其 质量验证与质量控制以德国标准砂公司 的ISO基准砂为基准材料。 B) 标准规定可用振幅为0.75mm，频率 为2800-3000次/分的振动台为代用振实 设备。 C) 在ISO679中规定试件成型后要用一块 210×185×6mm的玻璃板盖后再移至湿 箱中养护。
编 号
3 28 3
8.2 脱模
脱模损害原因：1、强度低；2、 内壁未涂机油；3、内壁沾有黄油
脱模应非常小心。可用塑料、橡胶锤脱。 对于24h以上龄期的，应在成型后20-24h 脱模。 对于24h龄期的，应在破型前20min内脱 模，并用湿布覆盖试体至试验。
如经24h养护，会因脱模对强度造成损害 时，可以延迟到24h以后脱模，但要在试 验报告中给予说明
水泥胶砂强度试验检测方法
缘至中心均匀捣压10次。捣压后应使胶砂略
高于截锥圆模。捣压深度，第一层捣至胶砂 高度的1/2，第二层捣实不超过已捣实底层表 面。装胶砂和捣压时，用手扶稳试模，不要 使其移动。 ④捣压完毕，取下模套，用小刀由中间向边 缘分两次以近水平的角度将高出截锥圆模的 胶砂刮去并抹平，擦去落在桌面上的胶砂。 将截锥圆模垂直向上轻轻提起，立刻开动跳 桌，每秒一次，在25s±1s内完成25次跳动。
先将试模和模套固定在振动台上，用小勺 从搅拌锅中将胶砂分两层装入试模。第一层 时用大播料器垂直架在模套顶部，将料层播 平，随后振实60次、再装入第二层胶砂，用 小播料器播平，再振实60次，去掉套模，从 振实台上卸下试模，用金属直尺以近似垂直 的角度再试模模顶的一端，沿试模长度方向 以割据动作慢慢向另一端移动，一次将试模 上多余的胶砂刮去，并用直尺将试件表面抹 平。
第一层时用大播料器垂直架在模套顶部将料层播平随后振实60次再装入第二层胶砂用小播料器播平再振实60次去掉套模从小播料器播平再振实60次去掉套模从振实台上卸下试模用金属直尺以近似垂直的角度再试模模顶的一端沿试模长度方向以割据动作慢慢向另一端移动一次将试模上多余的胶砂刮去并用直尺将试件表面抹平
水泥胶砂强度试验检测方法
具里，注意直接受压面为侧面，然后放 到压力机上，压力机以
2400N/S±200N/S速率加荷，直至试件 破坏，记录破坏荷载。
（2）、结果处理：
Rc=Fc/A Rc：水泥胶砂抗压强度，MPa Fc：破坏时的最大荷载，N
A：受压面积（40mm×40mm),mm2
以一组三个试件得到的六个抗压强度
算术平均值为试验结果。若六个测定值 中有一个超出平均值的±10%，舍去该
④、试件养护：
水泥胶砂强度检验方法
水泥胶砂强度检验方法引言水泥胶砂是一种常见的建筑材料，具有优良的抗压强度。
为了确保水泥胶砂在工程中的可靠性和耐久性，需要进行强度检验。
本文将介绍水泥胶砂强度检验的方法及其步骤，以及相关的注意事项。
1. 实验设备和材料在进行水泥胶砂强度检验前，需要准备以下实验设备和材料： - 压力试验机：用于施加压力，测量水泥胶砂的抗压强度。
- 水泥胶砂试样：通常采用标准大小的试块，以确保测试结果的可比性。
- 砂浆钢模具：用于制备水泥胶砂试样。
- 试验记录表：记录试验过程中的各项数据和结果。
2. 实验步骤下面是水泥胶砂强度检验的一般步骤：2.1 制备试样•准备干燥的砂浆钢模具。
•称取适量的水泥和砂，按照一定的配比加入适量的水，搅拌均匀。
•将混合物倒入模具中，在水泥胶砂表面平整，待其凝固和硬化。
2.2 样品标记•在试样上进行标记，以便于后续的识别。
2.3 试样养护•将试样放置在恒温湿度室中，保持一定的温度和湿度，以便试样逐渐强化。
2.4 强度测试•将试样放置在压力试验机上，调节机器参数，并确保试样垂直放置。
•逐渐增加施加在试样上的压力，直到试样破裂。
•记录试样破裂时的施加压力，并计算水泥胶砂的抗压强度。
3. 注意事项在进行水泥胶砂强度检验时，需要注意以下事项：3.1 试样质量水泥胶砂的强度与试样质量有关。
因此，在制备试样时，应确保试样质量的准确性和一致性。
3.2 养护条件试样的养护条件对水泥胶砂的强度有重要影响。
应控制试样的养护温度和湿度，以确保试样的养护效果。
3.3 施加压力在进行强度测试时，应逐渐增加施加在试样上的压力，以避免试样的突然破裂，保证测试结果的准确性。
3.4 多次测试为了获取准确的水泥胶砂强度值，建议进行多次测试，并取平均值作为最终结果。
结论水泥胶砂强度检验是确保建筑材料质量的重要步骤。
通过合理的实验设备和材料准备，以及正确的实验步骤，可以获得准确可靠的水泥胶砂强度值。
在实验过程中要注意试样质量、养护条件、施加压力以及多次测试的问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泥胶砂强度检验方法
一、取样
1、袋装水泥：每1/10编号从袋中取至少6kg
2、散装水泥：每1/10编号在5min内取至少6kg
每一标号所取10个分割样应分别过0.9mm方孔筛，不得混杂。
封存样应密封保存3个月
二、水泥胶砂强度检验方法（ISO法）
{1}胶砂组成：每锅胶砂材料组成为水泥：标准砂：水=450g：1350g：225ml
{2}胶砂制备：先将水倒入搅拌锅内，再加入水泥，然后将搅拌锅固定在机座上，上升至固定位置。
立即开动机器，先低速搅拌30s，在第二个30s开始的同时均匀的将砂子通过加砂漏斗加至到锅中，再高速搅拌30s。
停拌90s后，再高速搅拌60s。
注意在最后一分钟搅拌时，要将锅壁上粘附的胶砂刮入锅内。
{3}胶砂试件成型：先把试模和模套固定在振动台上，用小勺从搅拌锅中将胶砂分两层装入试模。
装第一层时用大播料器垂直架在模套顶部，将料层播平，随后振实60次。
再装入第二层胶砂，用小播料器播平，再振实60次后，去掉套模，从振实台上卸下试模，用一金属直尺以近似垂直的角度在试模顶的一端，沿试模长度方向以割锯动作慢慢向另一端移动，一次将试模上多余的胶砂刮去，并用直尺将试件表面抹平。
{4}试样养护：对试模做标记，带模放置在养护室或养护箱中养护，直到规定脱模时间（大多为24h）脱模。
脱模时先在试件上进行编号，注意进行两个龄期以上的试验时，应将一个试模中的三根试件分别编在二个以上的龄期内。
随后将试件水平5mm，需要时要及时补充水量，但不允许养护期间全部换水。
{5}强度试验：养护至规定龄期时，从养护环境中取出待测试件，进行强度测定。
首先进行抗折试验。
将抗折试验机调至平衡，试件的一个侧面放在试验机的支撑圆柱上，加紧固定好试件。
接通开关，抗折机以50±10N/S的速率均匀施加荷载，抗压试验以2400N/s ±200N/s速率均匀施加荷载。
{6}水泥胶砂强度试验数据处理步骤：
⑴抗折强度：以一组三个棱柱体抗折结果的平均值为试验结果；当三个强度值中有超出平均值±10%，应剔除后再取平均值作为抗折强度试验结果。
⑵抗压强度：以六个抗压强度测定值的平均值为试验结果；如果六个测定值中有一个
超出平均值±10%，就剔除这个结果，而以剩下五个的平均数为结果；如果五个测定值中再有超过它们平均数±10%的，则此组结果作废。
