铁路涵洞施工组织设计(盖板涵施工组织设计)
目录一、编制依据 (1)二、编制范围 (1)三、工程概况及主要工程数量 (1)3.1主要技术标准 (1)3.2工程概况、主要工程项目及数量、修建意义 (2)3.2.1各涵工程概况 (2)3.2.2各涵主要工程数量 (2)四、施工总体方案 (4)4.1施工组织机构及施工队伍的分布 (4)4.1.1施工组织机构 (4)4.1.2施工队伍的分布 (5)4.2大临工程的分布及总体设计 (6)4.3施工总体布署 (7)4.4施工用电 (7)4.5施工用水 (7)4.6内页资料 (7)4.7施工程序 (7)五、施工方法、关键技术、工艺要点及工艺要求 (7)5.1施工技术措施 (7)5.2钢筋混凝土盖板涵施工工艺 (8)5.2.1施工准备及基坑开挖 (8)5.2.2钢筋制作及安装（含墙身及盖板） (8)5.2.3模板和支架 (10)5.2.4混凝土施工及养护 (11)5.2.5盖板预制及安装 (13)5.2.6防水层施工 (14)5.2.7涵背回填 (14)5.2.8过渡段施工 (15)六、工期及进度计划安排 (15)七、主要材料、工程设备的使用计划和供应方案及措施 (15)八、创优规划及质量保证措施 (16)8.1质量目标 (16)8.2创优规划 (16)8.2.1创优目标 (16)8.2.2创优措施 (16)8.3质量保证体系 (17)8.3.1质量方针 (17)8.3.2质量保证体系 (17)8.4质量保证措施 (18)8.4.1组织保证措施 (18)8.4.2技术保证措施 (18)九、安全保证措施 (19)9.1安全目标 (19)9.2安全保证体系 (19)9.2.1安全保证组织机构 (19)9.2.2安全管理制度 (19)9.3安全保证措施 (19)十、工期保证措施 (20)10.1保证工期组织措施 (21)10.1.1组建高效的生产指挥系统 (21)10.1.2加强劳动力组织和管理 (21)10.1.3精心组织施工 (21)10.1.4加强过程控制 (21)10.1.5强化激励机制 (21)10.2保证工期技术措施 (21)10.2.1实行目标管理 (21)10.2.2做好施工准备 (21)10.2.3搞好物资供应工作 (21)10.2.4确保机械设备的完好率和使用率 (22)10.2.5发生意外情况时保证工期的措施 (22)十一、施工环保、水土保持措施 (22)11.1环境保护目标 (22)11.2文明施工目标 (22)11.3环境保护保证体系 (22)11.4环保及水保措施 (22)十二、文明施工保证措施 (23)12.1文明施工管理体系 (23)12.2文明施工目标 (23)12.3文明施工措施 (23)新建衡茶吉铁路线HCJ-3标1-1.5m、1-2m 、1-3m、1-4m、1-5m盖板涵实施性施工组织设计一、编制依据1、国家、铁道部和地方政府（湖南省、株洲市攸县、茶陵县）的有关政策。
2、国家和铁道部现行设计规范、施工指南、验收标准：《铁路桥涵施工规范》(TB10203—2002)《新建铁路工程测量规范》(TB10101-99)《铁路工程制图图形符号标准》(TB/T10059-98)《铁路桥涵工程施工质量验收标准》(TB10415-2003)《铁路混凝土与砌体施工质量验收标准》(TB10424-2003)《铁路混凝土强度检验评定标准》(TB10425-94)《铁路工程结构混凝土强度检测规程》(TB10426-2004)3、现行铁路施工、材料、机具设备等定额。
4、新建铁路衡茶吉线井冈山至衡阳段站前工程施工招标文件及补遗书、答疑书等。
5、新建铁路衡茶吉线井冈山至衡阳段HCJ-3标投标书。
6、新建衡茶吉铁路段HCJ-3标设计施工图。
7、现场调查所获得的有关资料。
二、编制范围新建铁路衡茶吉线HCJ-3标DK129+596（1-5m）、DK129+694（1-4m）、DK129+842.7（1-2m）、DK131+120（1-1.5m）、DK131+396（1-1.5m）、DK131+583（1-3m）、DK131+620（1-1.5m）、DK131+910（1-3m）、DK131+960（1-2m）、DK132+400（1-1.5m）盖板涵洞。
三、工程概况及主要工程数量3.1主要技术标准3.2工程概况、主要工程项目及数量、修建意义3.2.1各涵工程概况本区属大陆性亚热带季风性湿润气候，气候温暖湿润，雨量充沛，夏热冬寒，四季分明，山区昼夜温差较大，降雨量季节性差异较大。
涵洞施工本着“尽早开工、尽早完工、以利后序”的原则组织施工。
1、DK129+596（1-5m）盖板涵由涵洞一队负责施工。
该涵中心里程为DK129+596，该涵涵长14.59米，本涵位于位于单线、区间、曲线、及平坡道上，线路与涵轴法线斜交-45 °。
涵基础采用刚性联合基础，防水层为涂两层聚氨酯防水涂料。
基底位于硬塑粉质黏土层，基本承载力150Kpa。
本涵涵身工程基础、墙身及涵身边、中墙、帽石均采用C30混凝土，斜交翼墙基础、出入口梯形盖板节基础、出入口梯形盖板节边墙采用C35钢筋砼，盖板采用C35钢筋混凝土。
出入口垂裙、边坡、沟床、锥体、检查台阶均采用M10水泥砂浆砌片石。
2、DK129+694（1-4m）盖板涵由涵洞施工一队负责施工。
该涵中心里程为DK129+694，该涵涵长17.15米，本涵位于单线、区间、曲线及平坡道上，线路与涵轴法线正交。
涵基础采用刚性联合基础，防水层为涂两层聚氨酯防水涂料。
基底位于硬塑粉质黏土层，基本承载力150Kpa。
本涵主体工程基础均采用C30混凝土，基础以上翼墙墙身、帽石采用C30混凝土，盖板采用C35钢筋混凝土。
出入口垂裙、边坡、沟床、锥体、检查台阶均采用M10水泥砂浆砌片石。
3、DK129+842.7（1-2.0m）盖板涵由涵洞施工一队负责施工。
该涵中心里程为DK129+842.7，该涵涵长42.77米，本涵位于单线、区间、曲线及平坡道上，线路与涵轴法线斜交-30 °。
涵基础采用刚性联合基础，防水层为涂两层聚氨酯防水涂料。
基底位于硬塑粉质黏土层，基本承载力150Kpa。
本涵涵身工程基础、墙身及涵身边、中墙、帽石均采用C30混凝土，斜交翼墙基础、出入口梯形盖板节基础、出入口梯形盖板节边墙采用C35钢筋砼，盖板采用C35钢筋混凝土。
出入口垂裙、边坡、沟床、锥体、检查台阶均采用M10水泥砂浆砌片石。
4、DK131+120（1-1.5m）盖板涵由涵洞施工一队负责施工。
该涵中心里程为DK131+120，该涵涵长28.21米，本涵位于单线、区间、直线及j=4.0‰坡道上，线路与涵轴法线斜交45 °。
涵基础采用刚性联合基础，防水层为涂两层聚氨酯防水涂料。
基底位于硬塑粉质黏土层，基本基础、出入口梯形盖板节基础、出入口梯形盖板节边墙采用C35钢筋砼，盖板采用C35钢筋混凝土。
出入口垂裙、边坡、沟床、锥体、检查台阶均采用M10水泥砂浆砌片石。
5、DK131+396（1-1.5m）盖板涵由涵洞施工四队负责施工。
该涵中心里程为DK131+396，该涵涵长25.15米，本涵位于单线、区间、直线及j=4.0‰坡道上，线路与涵轴法线斜交25°。
涵基础采用刚性联合基础，防水层为涂两层聚氨酯防水涂料。
基底位于硬塑粉质黏土层，基本承载力150Kpa。
本涵涵身工程基础、墙身及涵身边、中墙、帽石均采用C30混凝土，斜交翼墙基础、出入口梯形盖板节基础、出入口梯形盖板节边墙采用C35钢筋砼，盖板采用C35钢筋混凝土。
出入口垂裙、边坡、沟床、锥体、检查台阶均采用M10水泥砂浆砌片石。
6、DK131+583（1-3m）盖板涵由路基涵洞施工四队负责施工。
该涵中心里程为DK131+583，该涵涵长20.18米，本涵位于单线、区间、直线及j=4.0‰坡道上，线路与涵轴法线斜交5°。
涵基础采用刚性联合基础，防水层为涂两层聚氨酯防水涂料。
基底位于硬塑粉质黏土层，基本承载力150Kpa。
本涵主体工程基础均采用C30混凝土，基础以上翼墙墙身、帽石采用C30混凝土，盖板采用C35钢筋混凝土。
出入口垂裙、边坡、沟床、锥体、检查台阶均采用M10水泥砂浆砌片石。
7、DK131+620（1-1.5m）盖板涵由路基涵洞施工四队负责施工。
该涵中心里程为DK131+620，该涵涵长38.3米，本涵位于单线、区间、直线及j=-6.0‰坡道上，线路与涵轴法线正交。
涵基础采用刚性联合基础，防水层为涂两层聚氨酯防水涂料。
基底位于硬塑粉质黏土层，基本承载力150Kpa。
本涵主体工程基础均采用C30混凝土，基础以上翼墙墙身、帽石采用C30混凝土，盖板采用C35钢筋混凝土。
出入口垂裙、边坡、沟床、锥体、检查台阶均采用M10水泥砂浆砌片石。
8、DK131+910（1-3m）盖板涵由路基涵洞施工四队负责施工。
该涵中心里程为DK131+910，该涵涵长9.09米，本涵位于单线、区间、直线及j=-6.0‰坡道上，线路与涵轴法线正交°。
涵基础采用刚性联合基础，防水层为涂两层聚氨酯防水涂料。
基底位于硬塑粉质黏土层，基本承载力150Kpa。
本涵主体工程基础均采用C30混凝土，基础以上翼墙墙身、帽石采用C30混凝土，盖板采用C35钢筋混凝土。
出入口垂裙、边坡、沟床、锥体、检查台阶均采用M10水泥砂浆砌片石。
9、DK131+960（1-5m）盖板涵由涵洞施工三队负责施工。
该涵中心里程为DK1312+960，该涵涵长22.18米，本涵位于单线、区间、直线及j=-6.0‰坡道上，线路与涵轴法线正交。
涵基础采用刚性联合基础，防水层为涂两层聚氨酯防水涂料。
基底位于硬塑粉质黏土层，基本承载力150Kpa。
本涵主体工程基础均采用C30混凝土，基础以上翼墙墙身、帽石采用C30混凝土，片石。
10、DK132+400（1-1.5m）盖板涵由涵洞施工四队负责施工。
该涵中心里程为DK134+800，该涵涵长37.3米，本涵位于单线、区间、曲线及j=-11‰坡道上，线路与涵轴法线正交。
涵基础采用刚性联合基础，防水层为涂两层聚氨酯防水涂料。
基底位于硬塑粉质黏土层，基本承载力150Kpa。
本涵主体工程基础均采用C30混凝土，基础以上翼墙墙身、帽石采用C30混凝土，盖板采用C35钢筋混凝土。
出入口垂裙、边坡、沟床、锥体、检查台阶均采用M10水泥砂浆砌片石。
3.2.2 各涵主要工程数量四、施工总体方案4.1施工组织机构及施工队伍的分布4.1.1施工组织机构为确保桥涵工程安全、优质、高效、按期完成，及早发挥投资效益，我单位抽调水平高、能力强、具有丰富新建铁路施工经验的管理人员和专业技术人员组建“中铁电气化局集团衡茶吉铁路工程指挥部”，由指挥长、副指挥长、总工程师组成领导层，下设4个项目部。
铁路涵洞施工组织设计

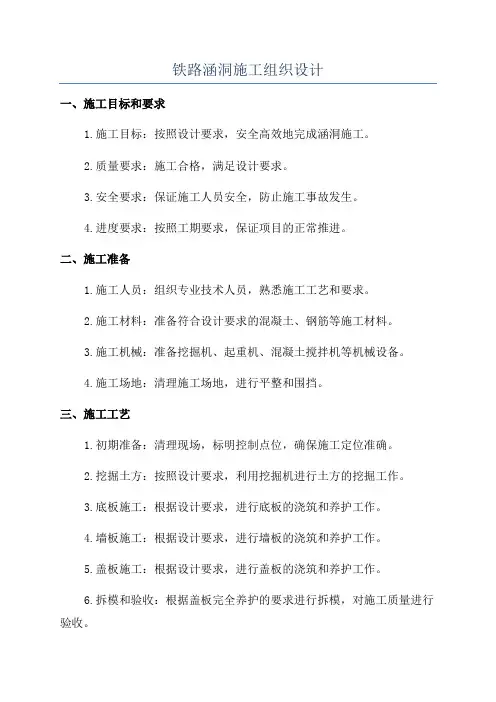

铁路涵洞施工组织设计一、施工目标和要求1.施工目标：按照设计要求，安全高效地完成涵洞施工。
2.质量要求：施工合格，满足设计要求。
3.安全要求：保证施工人员安全，防止施工事故发生。
4.进度要求：按照工期要求，保证项目的正常推进。
二、施工准备1.施工人员：组织专业技术人员，熟悉施工工艺和要求。
2.施工材料：准备符合设计要求的混凝土、钢筋等施工材料。
3.施工机械：准备挖掘机、起重机、混凝土搅拌机等机械设备。
4.施工场地：清理施工场地，进行平整和围挡。
三、施工工艺1.初期准备：清理现场，标明控制点位，确保施工定位准确。
2.挖掘土方：按照设计要求，利用挖掘机进行土方的挖掘工作。
3.底板施工：根据设计要求，进行底板的浇筑和养护工作。
4.墙板施工：根据设计要求，进行墙板的浇筑和养护工作。
5.盖板施工：根据设计要求，进行盖板的浇筑和养护工作。
6.拆模和验收：根据盖板完全养护的要求进行拆模，对施工质量进行验收。
四、安全措施1.检查施工设备：确保施工机械设备完好，操作人员熟悉操作规程。
2.做好防护措施：施工现场设置安全警示标志牌，进行围挡和警示标示。
3.保证工人安全：施工人员要佩戴符合要求的安全装备，严禁酒后上岗。
4.定期检查施工现场：定期进行巡查，消除隐患，确保施工安全。
五、质量控制1.施工前检查：确保施工现场清理整齐，工艺和施工材料符合设计要求。
2.施工过程控制：严格按照设计要求和工艺标准进行施工，及时调整施工进度。
3.施工后验收：对施工质量进行验收，确保符合设计要求和规范要求。
4.施工记录和档案：做好施工过程记录和档案整理，保留相关材料和图纸。
六、施工组织与管理1.制定施工计划：根据工期要求，制定详细的施工计划，包括工程量、进度和工期等。
2.管理施工人员：安排专业技术人员负责施工，组织人员进行前期准备和工艺操作。
3.协调配合：与相关单位和部门进行协调配合，确保施工全面顺利进行。
4.解决问题：出现问题及时处理，采取措施确保施工顺利进行。
版新建高速铁路涵洞工程施工组织设计方案
版新建高速铁路涵洞工程施工组织设计方案一、项目概况新建高速铁路涵洞工程位于XX地区，是连接XX和XX两个城市的重要交通项目。
涵洞工程总长XXX米，总共包括XX个涵洞。
本方案的目标是在确保安全、高效、质量的前提下，完成涵洞工程的施工。
二、施工组织设计原则1.安全第一：施工过程中确保施工人员的安全，严格遵守安全操作规程，做好安全防护工作。
2.高效优质：合理组织施工流程，确保施工进度和质量，充分利用施工资源，提高效率。
3.环保节能：减少施工对环境的影响，合理利用能源资源，降低能耗。
三、施工组织方案1.预先准备工作a.确定工程总体计划，并绘制详细的施工平面布置图。
b.购置和配备必要的施工设备和材料，并进行验收检查。
c.制定施工组织管理规程，明确施工队伍的职责和任务。
2.施工队伍组织a.组建专业化施工队伍，包括工程师、技术人员、施工人员等，并进行必要的培训和考核。
b.分配合适的工作岗位，明确各个人员的职责和权限。
c.建立有效的沟通机制，确保施工信息的及时传递和共享。
3.施工工序安排a.确定各个涵洞的施工先后顺序，并编制详细的施工进度计划。
b.针对涵洞工程的特点，制定相应的施工方法和方案。
c.制定安全措施和应急预案，确保施工过程中发生意外事故时能够及时处置。
4.施工设备布置a.根据施工平面布置图，合理布置施工设备的位置，确保施工过程中的工作效率。
b.定期检查和维护施工设备，保证其正常运转，减少故障发生的可能性。
5.施工质量控制a.制定严格的施工质量控制标准，确保工程质量达到设计要求。
b.配备专业的质检人员进行质量检查和监督。
c.定期组织施工进度和质量的汇报和审查，及时发现并解决问题。
6.环境保护措施a.在施工过程中，采取必要的防护措施，减少对周边环境的污染和破坏。
b.合理利用资源，降低施工过程中的能耗。
c.做好施工现场的清理工作，确保施工现场的整洁和安全。
四、总结本施工组织设计方案旨在确保高速铁路涵洞工程的安全、高效、质量和环保等方面的要求。
涵洞施工组织设计
涵洞施工组织设计一、引言涵洞是一种用于道路、铁路等交通运输设施中的重要结构，用于穿越河流、山谷、城市道路等地形障碍。
涵洞施工组织设计是为了确保施工过程的安全、高效和质量，合理安排施工工序、资源和人力，最大限度地减少施工风险和影响。
二、施工组织设计目标1.确保施工过程的安全性：制定合理的施工方案，采取必要的安全措施，保护施工人员的安全。
2.保证施工进度的合理性：合理安排施工工序和时间，确保施工按照计划进行。
3.优化施工资源的利用：合理配置施工设备和材料，最大限度地提高资源利用效率。
4.确保施工质量的可控性：制定施工质量控制计划，监督施工过程中的质量控制措施。
三、施工组织设计内容1.项目概况描述涵洞的位置、规模、设计要求等基本信息。
2.施工方案根据涵洞的具体情况，制定施工方案，包括施工工序、施工方法、施工顺序等。
例如，先进行地质勘察和土壤测试，然后进行基坑开挖，再进行洞体支护等。
3.施工进度计划编制施工进度计划，包括施工开始和结束时间、各个施工工序的时间安排等。
根据实际情况，合理安排施工进度，确保按时完成施工任务。
4.施工资源配置确定施工所需的人力、设备和材料资源，并合理配置。
例如，确定所需的工程师、技术人员、施工人员、挖掘机、混凝土搅拌机等，并制定资源调配计划。
5.安全措施制定施工安全措施，包括施工现场的安全管理、施工人员的安全培训、施工设备的安全操作等。
确保施工过程中的安全性。
6.质量控制制定施工质量控制计划，包括施工过程中的质量检查、测试和验收标准等。
确保施工质量符合设计要求。
7.环境保护制定施工环境保护措施，包括施工过程中的噪音、粉尘和废弃物处理等。
确保施工对周围环境的影响最小化。
8.施工风险评估对施工过程中可能浮现的风险进行评估，并制定相应的应对措施。
例如，地质灾害、天气变化等可能影响施工的因素。
9.施工组织机构确定施工组织机构，包括施工管理人员、技术人员、安全人员等的职责和权限。
确保施工过程中的组织管理顺畅。
涵洞施工组织设计
涵洞施工组织设计一、背景介绍涵洞是一种用于道路、铁路等交通工程中的重要设施，用于解决道路交通中的水流问题。
涵洞施工组织设计是为了确保涵洞的施工过程安全、高效，并最终完成涵洞的建设和投入使用。
二、施工组织设计目标1. 确保施工过程的安全性：在施工过程中，要考虑到施工人员的安全，采取必要的安全措施，避免发生意外事故。
2. 提高施工效率：通过合理的施工组织设计，优化施工流程，提高施工效率，确保项目按时完成。
3. 保证施工质量：在施工过程中，要严格按照设计要求进行施工，确保施工质量符合标准。
三、施工组织设计内容1. 施工方案设计：根据涵洞的具体情况，制定施工方案，包括施工工艺、施工方法、施工顺序等，确保施工过程的合理性和可行性。
2. 施工人员组织：确定施工人员的数量和岗位分配，明确各个岗位的职责和权限，确保施工人员的协调配合和工作效率。
3. 施工设备准备：根据施工方案的要求，确定所需的施工设备和机械，包括挖掘机、起重机等，确保施工设备的充足和正常运行。
4. 施工材料准备：根据施工方案的要求，确定所需的施工材料，包括钢筋、混凝土等，确保施工材料的质量和供应的及时性。
5. 施工时间计划：根据施工方案和项目进度要求，制定详细的施工时间计划，包括施工阶段划分、关键节点的安排等，确保施工进度的控制和项目的按时完成。
6. 施工安全措施：制定施工安全措施，包括施工现场的安全围挡、安全警示标志的设置、施工人员的安全培训等，确保施工过程的安全性。
7. 施工质量控制：制定施工质量控制措施，包括施工过程中的质量检查、验收标准的制定等，确保施工质量符合标准要求。
四、施工组织设计实施步骤1. 收集资料：收集涵洞的设计文件、施工图纸、技术规范等相关资料。
2. 分析设计文件：对涵洞的设计文件进行分析，了解涵洞的结构特点、施工要求等。
3. 制定施工方案：根据设计文件的要求，制定施工方案，包括施工工艺、施工方法、施工顺序等。
4. 确定施工人员和设备：根据施工方案，确定所需的施工人员和设备，并进行人员和设备的调配。
涵洞施工组织设计
涵洞施工组织设计一、项目背景涵洞是一种用于穿越河流、铁路、公路等交通要道的隧道结构，具有保护交通线路、改善交通状况的重要作用。
为了确保涵洞施工的顺利进行，需要进行详细的施工组织设计。
二、施工组织设计目标1. 确保施工过程安全：制定合理的施工方案，保证施工过程中的安全性，预防事故的发生。
2. 提高施工效率：合理安排施工工序和施工机械，提高施工效率，缩短施工周期。
3. 保证施工质量：严格按照设计要求进行施工，确保涵洞的质量符合标准。
4. 控制施工成本：合理安排施工资源，降低施工成本，提高经济效益。
三、施工组织设计内容1. 施工方案：根据涵洞的具体情况，制定施工方案，包括施工工艺、施工工序、施工机械的选择和使用等。
2. 施工进度计划：根据项目要求和施工方案，制定施工进度计划，明确各个施工阶段的工期和关键节点。
3. 施工机械配置：根据施工方案和施工进度计划，确定所需的施工机械种类和数量，保证施工进度的顺利进行。
4. 施工人员组织：根据施工方案和施工进度计划，确定所需的施工人员数量和岗位分工，确保施工人员的合理利用和协调配合。
5. 施工材料供应：根据施工方案和施工进度计划，确定所需的施工材料种类和数量，制定材料采购计划，保证施工材料的及时供应。
6. 施工安全措施：根据施工方案和相关法规要求，制定施工安全措施，包括施工现场的安全防护措施、作业人员的安全培训等。
7. 施工质量控制：制定施工质量控制方案，包括施工过程中的质量检查、质量验收等，确保施工质量符合要求。
8. 环境保护措施：根据施工方案和相关法规要求，制定环境保护措施，包括施工过程中的噪音、振动、扬尘等的控制措施。
四、施工组织设计实施步骤1. 收集资料：收集涵洞工程的设计文件、相关法规和技术标准等资料。
2. 分析研究：对涵洞工程的特点、施工条件、施工难点等进行分析研究，确定施工组织设计的基本原则。
3. 制定施工方案：根据分析研究的结果，制定施工方案，包括施工工艺、施工工序、施工机械的选择和使用等。
涵洞工程施工组织设计
涵洞工程施工组织设计一、项目背景涵洞工程是道路建设中常见的重要工程之一，用于解决道路与河流、渠道、铁路等交叉的问题，保证交通畅通和水流通畅。
本文旨在针对某涵洞工程进行施工组织设计，确保施工过程安全、高效进行。
二、工程概况1. 工程名称：某涵洞工程2. 工程位置：某市某区3. 工程规模：涵洞总长100米，宽度10米，高度8米4. 工程材料：混凝土、钢筋、砂石等5. 工期要求：工期为6个月，包括施工准备、主体施工、收尾工作等三、施工组织设计1. 施工准备阶段1.1 确定施工组织机构：成立施工指挥部，包括总指挥、副总指挥、工程师、安全员等，明确各岗位职责和权限。
1.2 编制施工组织设计方案：根据工程要求，编制施工组织设计方案，包括施工方法、施工步骤、施工机械设备、施工人员配置等。
1.3 采购施工材料和设备：根据施工组织设计方案，制定采购计划，确保施工所需材料和设备的及时供应。
1.4 安全防护措施：制定安全管理制度，明确施工现场的安全要求和防护措施，保障施工人员的安全。
2. 主体施工阶段2.1 土方开挖：根据设计要求，采用机械开挖和人工开挖相结合的方式进行土方开挖，确保开挖面平整，并及时清理垃圾和杂物。
2.2 基础施工：根据设计要求，进行基础的浇筑和养护工作，确保基础的坚固和稳定。
2.3 结构施工：按照设计要求，进行涵洞的墙体和顶板的施工，采用适当的支撑和模板，确保施工质量。
2.4 防水施工：进行涵洞的防水层施工，采用防水材料进行涂覆和处理，确保涵洞的防水效果。
2.5 排水施工：进行涵洞的排水系统施工，包括排水管道的铺设和连接，确保涵洞内的水流畅通。
3. 收尾工作阶段3.1 清理整理：对施工现场进行清理整理，清除施工过程中产生的垃圾和杂物，保持施工现场的整洁。
3.2 环境恢复：对施工过程中受到破坏的环境进行修复和恢复，包括植被的种植和绿化工作。
3.3 质量验收：对施工完成的涵洞工程进行质量验收，确保工程符合设计要求和相关标准。
盖板涵施组方案
盖板涵洞实施性施工组织设计第一章编制依据及原则一、编制依据⑴福厦铁路工程招投标文件；⑵工程项目的施工图纸；⑶《客运专线铁路桥涵工程施工质量验收暂行标准》、《客运专线铁路桥涵工程施工技术指南》、《客运专线铁路路基工程施工技术指南》；⑷我单位对施工现场和周围环境的实地勘察、调查所掌握的情况；⑸本工程要求的质量标准、工期及我单位的创优规划；⑹我单位的实际施工水平、施工能力及机械设备。
二、编制原则⑴科学安排施工、突出重点，兼顾一般，安排好控制工程的工期，确保工程总工期的实现；⑵严格按照施工规范和设计要求精心施工，确保工程质量；⑶确保工程施工和防洪渡汛的安全；⑷优化施工组织方案，确保工、料、机的合理配臵；⑸合理布臵施工现场，确保少占山林和耕地，保护水源。
⑹尽量减少施工对当地群众正常生活生产的影响，文明施工，保护环境。
第二章工程概况一、准备先期开工涵洞列表：二、施工计划安排前期开工的10座涵洞计划2006年8月1日开工。
涵洞施工安排表具体进度安排见《涵洞施工进度横道图》工、机、料动态计划详见附表《DK28+152～DK29+233区段涵洞工、机、料计划表》三、施工准备：1.施工现场已平整、布臵好，临时工棚已搭设完毕。
2.现场的施工便道已完成，可满足施工需要。
3.现场的水和电已备好，可满足施工要求。
4.施工的配套机具、设备已到场，可满足施工需要。
5.施工队伍、人员已到位，具备开工条件。
6.各项材料经过中心试验室检测已得到监理认可（具体详见试验资料）。
7.施工放样已完成，通过监理检查、认可。
图纸会审已完毕，各项技术工作已作好，具备正常施工条件。
四、总体施工方案2座涵洞基底处于粉质黏土地层上，基底承载力不能满足设计要求，按设计应先进行旋喷桩地基加固处理。
3座涵洞基底处于粉质黏土地层上，基底承载力不能满足设计要求，按设计应先进行换填级配碎石处理。
2006年8月1日，DK28+889立交涵洞换填基础； DK29＋050、DK29+100排洪涵洞施做编织袋围堰。
盖板涵施工组织设计_
1、本次共有涵洞 10 座，其中新建盖板涵 5 座，接长盖板涵5 座，位于新建县乐化镇境内，施工里程为 K1422+051.45~ DK1422+852。
根据昌九城际工程的特点和《客运专线铁路桥涵工程施工质量验收暂行标准》及有关规范的要求，为确保项目部的施工质量，避免施工质量事故的发生及建设文明工地，特制订此涵洞工程施工组织设计：2、主要工程数量表序号里程规格涵长备注1 K1422+051.45 1-3.0 米钢筋混凝土盖板涵20.96 接长2 K1422+177.6 1-1.5 米钢筋混凝土盖板涵 3.81 接长3 DK1422+250 1-1.5 米钢筋混凝土盖板涵40.14 新建4 DK1422+360 1-1.5 米钢筋混凝土盖板涵48.23 新建5 K1422+376 1-1.5 米钢筋混凝土盖板涵7.12 接长6 DK1422+460 2-2.5 米钢筋混凝土盖板涵45.20 新建7 K1422+695.5 1-1.5 米钢筋混凝土盖板涵 1.78 接长8 DK1422+780 2-6.0 米钢筋混凝土盖板涵36.11 新建9 K1422+845.5 1-1.5 米钢筋混凝土盖板涵 5.06 接长10 DK1422+852 1-1.5 米钢筋混凝土盖板涵50.01 新建3、主要施工设备及人员安排①、为保证涵洞工程按时、优质、高效的完成，我部组织了一批精干施工管理人员及业务精、素质高施工队伍进行施工；项目部驻地设于新建县乐化镇内。
项目经理 1 人，项目总工程师 1 人, 项目副经理 4 人，四部一室负责人各 1 人。
各专业技术人员及管 理人员计 50 人。
(组织机构见后图)②、主要施工机械设备表综合作业二队综合作业 一队路基作业三队路基作业 二队路基作业 一队制 梁 场桥涵作业三队桥涵作业 二队桥涵作业 一队项目经理、党工委书记 付琪生党工委副书记 总 工程 师 副 经 理 副经 理 副经理 副 经 理 吴明俊 王小兵 徐建平 孙思文 程先荣 霍发军副总工程师工 程 部 长 安质部长 物设部长 计财部长 征迁办主 综合办主任 谢河北 江 泉 毛雪波 陈小武 徐青松 任崔成昆 霍 发 军试 验 室 主 任李福明序号名称规格型号数量(台) 属性1 挖掘机CAT320B 3 租用2 砂浆搅拌机HJ2003 租用3 运料车 6 租用4 钢筋对焊机UN-35 1 租用5 电焊机BX330 2 租用6 钢筋切断机GJ-40 1 租用7 钢筋弯曲机WG-40 1 租用8 钢筋调直机GT14-14 1 租用91、施工力量准备：根据施工生产的任务安排，涵洞由桥涵三队施工，计划投入劳力 50 人，安排管理及专业技术人员 6 人。
涵洞工程施工组织设计
目录一、编制依据 (2)二、编制原则 (2)三、编制范围 (3)四、工程概况及主要工程量 (3)1.主要技术指标 (3)2.主要工程量 (3)五、建设工程项目所在地区特征 (4)1.水文地质特征 (4)2.气象特征 (4)3.不良地质及特殊地质 (5)六、施工总体部署及资源配置计划 (5)1.施工组织管理机构及施工工班队伍的分部 (5)2.大临工程的分布及总体设计 (7)3.施工进度计划 (8)4.资源配置计划 (8)七、施工方案 (10)1.总体施工方案 (11)2.涵洞施工工艺流程 (11)3.框架涵施工方法 (11)4.涵洞沉降变形观测 (25)八、管理措施 (29)1.安全保证措施 (29)2.质量保证措施 (32)3.工期保证措施 (33)4.雨季施工措施 (34)5.环境保护文明施工措施 (35)涵洞单位工程(区间涵洞)施工组织设计一、编制依据1.新建郑州至万州铁路河南段ZWZQ-7标施工设计文件、设计技术交底及有关参考资料。
2.国家现行设计、施工规范、验标及技术安全规程等有关文件。
3.现场施工调查资料及我单位的设备状况、技术能力和以往类似工程的施工经验。
4.《高速铁路桥涵工程施工质量验收标准》（TB10752-2010）5.《铁路混凝土工程施工技术指南》（铁建设2010-241号）、《铁路混凝土工程施工质量验收标准》（TB10424-2010）。
6.郑万铁路客运专线河南有限公司下发的《指导性施工组织设计》、《标准化建设方案》及有关文件。
7.我单位现有的企业管理水平、技术水平和施工装备水平、劳动力资源, 以及在同类铁路工程施工中所积累的施工经验。
8.我单位现场踏勘、调查、采集和咨询所获取的资料。
二、编制原则1.遵循指导性施工组织设计要求, 满足业主要求的工期、质量、安全环保等目标。
2.遵循设计文件要求, 了解设计意图, 掌握现场情况, 满足设计标准和要求。
3.坚持科学性、先进性、经济性、合理性与实用性相结合的原则。
铁路涵洞施工组织设计
铁路涵洞施工组织设计武九线扩能提速工程Z H-5标段（南昌铁路局管段）（DK232+000~DK240+300）涵洞实施性施工组织设计编制：审核：批准：武九线扩能提速工程ZH-5标段第一项目经理部二OO三年五月施工组织设计审批表年月日《施工组织设计》文件会签目 录一、工程概况------------------------------------------------------------ 4 二、施工布署----------------------------------------------------------- 8 三、施工方案----------------------------------------------------------- 14 四、各分项工程施工方法、施工顺序和工艺流程------------- 五、确保工程质量、工期的主要施工组织技术措施 -------- 六、保证安全的主要施工组织技术措施------------------------- 69 七、保证文明施工的主要措施------------------------------------- 8252 32一、工程概况㈠编制依据、原则、范围1、编制依据1.1业主提供的GB/T 19001-2000 idt ISO9001∶2000标准《质量管理体系要求》与《武九线（南昌铁路局管段）扩能提速工程ZH-5标-「工管施合字（2003）005号」》合同文件、施工图设计文件、技术手册等资料。
1.2本合同段工程招标文件等资料。
1.3铁道部、交通部颁布的现行铁路、公路设计规范、施工规范、质量检验评定标准及验收规范。
1.4 指挥部对工程现场及其周围环境有关情况调查和掌握的资料。
1.5指挥部针对本合同段投入的施工队伍及其现有的技术能力、机械设备情况及以往施工类似工程的经验。
1.6根据武九线ZH5标第一项目部整体实施性施工组织设计的计划安排。
