精密空调选型计算公式
信息机房空调配置的计算
信息机房空调配置的计算
计算方法有2种：
方法1：功率及面积法：
Qt=Q1+Q2
Qt=总制冷量（KW）
Q1=室内设备负荷（设备功率*0.8）
Q2=环境热负荷（0.15~0.18KW/㎡*机房面积）
方法2：面积法：（当只知道面积时）
Qt=S*P
Qt=总制冷量
S =机房面积（㎡）
P =冷量估算指标（根据不同用途机房的估算指标选取）
※精密空调场所的冷负荷估算指标
1、电信交换机房、移动基站（300W/㎡左右）
2、数据中心（600w/㎡左右）
3、计算机房、计费中心、控制中心、培训中心（300W/㎡左右）
4、电子产品及仪表车间、精密加工车间（300W/㎡左右）
5、标准检测室、校准中心（250W/㎡左右）
6、UPS和电池室、动力机房（300W/㎡左右）
7、医院和检测室、生化培养室、洁净室、实验室（200W/㎡左右）
8、仓储室（博物馆、图书馆、档案馆、烟草、食品）（200W/㎡左右）※在机房行业中的经验算法：
每平方米需求能量350—500大卡/换算公式1KW=860大卡
按100平方米机房计算。
选择400大卡/平方米
100*400/860=46.5KW就是说最基本需要50KW的空调
在机房中一般还需要 1+1原则。
那么100平方米机房配2台50KW空调。
机房总热负荷的计算及空调配置选型
机房总热负荷的计算及空调配置选型机房主要的热负荷来源于设备的发热量及环境维护结构的热负荷。
因此，我们要了解主设备的数量及用电情况以确定精密空调的容量及配置。
根据以往经验，除主要的设备热负荷之外的其他负荷，如机房照明负荷、建筑维护结构负荷、补充的新风负荷、人员的散热负荷等，如不具备精确计算的条件，也可根据机房的面积进行测算。
1、已知UPS容量，计算机房精密空调配置：例：UPS容量为100KVA，机房面积80m2，则机房设备热负荷Q1为：100kva（UPS容量）×0.8（功率因数）×0.8（带载率）×0.8（热转换）＝51.2KW主机房其他热负荷Q2为：80（面积）×0.1＝8KW则主机房总热负荷Q=Q1+Q2=51.2+8 = 59.2KW因此，我们推荐2台艾默生品牌PEX系列PEX60的机房空调，形成1主1备冗余工作，可满足主机房制冷需求。
2、已知负载功率，计算机房精密空调配置：例：负载功率为60KW，机房面积80m2，则机房设备热负荷Q1为：60KW（负载功率）×0.8（热转换）＝48KW机房其他热负荷Q2为：80（面积）×0.1＝8KW则机房总热负荷Q=Q1+Q2=48+8 = 56KW因此，我们推荐2台艾默生品牌PEX系列PEX60的机房空调，形成1主1备冗余工作，可满足机房制冷需求。
3、UPS室机房精密空调配置：例：UPS容量为400KVA，UPS室面积60m2，则UPS室设备热负荷Q1为：400kva（UPS容量）×0.8（功率因数）×0.08（热损耗）＝25.6KWUPS室其他热负荷Q2为：60（面积）×0.1＝6KW则机房总热负荷Q=Q1+Q2=25.6+6 = 31.6KW因此，我们推荐2台艾默生品牌PWX系列的PEX35机房精密空调，形成1主1备冗余工作，可满足UPS室制冷需求。
4、电池室机房精密空调配置：铅酸免维护蓄电池一般来说其寿命为3～5年，但是电池的使用环境和使用者对电池的日常维护保养，很大程度上影响到电池使用寿命的延长或缩短。
弱电机房精密空调制冷量精确计算方法解析
弱电机房散热使用机房专用的精密空调，给机房提供一个恒温恒湿的环境，精密空调分为水冷和风冷，空调制冷量是根据机房冷负荷来确定的。
举例，一个面积为85平米，UPS设计容量为120KVA的机房，其空调制冷量计算如下：1机房制冷量简便计算方法一、功率及面积法Qt=Q1+Q2Qt：总制冷量(kw)Q1：室内设备负荷(=设备功率 xQ2：环境热负荷（=~m2x 机房面积）因为所有设备均通过UPS供电，所以可根据UPS的功率来确定整个机房的设备负荷。
设计UPS的容量为120KVA，则室内设备冷负荷为：Q1 = 120***=（需要扣除设计时考虑的20%余量）环境冷负荷为：Q2=平方米×85平方米＝则：Qt=Q1+Q2=+=注：电池发热量和UPS的发热量忽略不计。
这样，使用一个制冷量70KW左右的空调就足够了。
为了安全起见，可以使用1+1备份。
2二、面积法（当只知道面积时）Qt=S x pQt：总制冷量(kw)S：机房面积(m2)P：冷量估算指标三、精密空调场所冷负荷估算指标1、电信交换机、移动基站（350-450w/m2）2、金融机房（500-600w/m2）3、数据中心（600-800w/m2）4、计算机房、计费中心、控制中心、培训中心（350-450w/m2）5、电子产品及仪表车间、精密加工车间（300-350w/m2）6、保准检测室、校准中心（250-300w/m2）7、UPS和电池室、动力机房（300-500w/m2）8、医院和检测室、生活培养室、洁净室、实验室（200-250w/m2）9、仓储室、博物馆、图书馆、档案馆、烟草、食品（150-200w/m2）3四、机房制冷量精确计算方法第一步：统计机房主要热量的来源1、设备负荷（IT设备及其它设备热负荷）；2、机房照明负荷；3、建筑围护结构负荷；4、补充的新风负荷；5、人员的散热负荷等；6、其他；第二步：各热量来源热负荷分析1、计算机设备热负荷：Q1=860xPxη1η2η3Kcal/h Q1：计算机设备热负荷；P：机房内各种设备总功耗；η1：同时使用系数；η2：利用系数；η3 ：负荷工作均匀系数通常；η1η2η3取—之间，如考虑容量变化要求较小，则可取值为；42、照明设备热负荷：Q2=CxPKcal/hP：照明设备标定输出功率；C：每输出1W放热量Kcal/hw（白炽灯，口光灯1）根据国家标准《计算站场地技术要求》要求，机房照度应大于2001x，其功耗大约为20W/M2，所以照明功耗可以20W/M2为依据计算；3、人体热负荷：Q3=PxNKcal/hN：机房常有人员数量；P：人体发热量，轻体力工作人员热负荷显热与潜热之和，在室温为21℃和24℃时均为102Kcal；4、围护结构传导热：Q4=KxFx(t1-t2)Kcal/hK：围护结构导热系统普通混凝土为—；F：围护结构面积；t1：机房内内温度℃；t2：机房外的计算温度℃；一般计算中，t1-t2定为10℃计算；5、Q5=860xP2其他热负荷除上述热负荷外，在工作中使用的示波器、电烙铁、吸尘器等也将成为热负荷，由于这些设备功耗小，只粗略根据其输入功率与热功当量之积计算。
精密空调的计算
3、每平方米需求能量350-500大卡/平方米 换算公式1KW=860大卡
按100平方米机房计算 选择400大卡/平方米
100*400/860=46.5KW 就是说最基本需要50KW的空调
在机房中一般还需要1+1原则 那么100平方米机房配两台50KW空调
就是说平时两台都正常工作在其中一台发生故障时另一台也能满足机房要求
精密空调分为水0W发热量计算:
2、重要计算机房:每平方米150W发热量+计算机负载功率=精密空调制冷量,例如一个200平方米的机房，负载功率是100KW那些这个空调就要用200*150W+100KW＝130KW
那么这个机房就要大于130KW的机房精密空调。
精密空调制冷量计算方法
精密空调制冷量计算方法精密空调的负荷一般要根据工艺房间的实际余热余温以及状态的变化进行准确计算，但在条件不允许时也可计算，下面介绍两种简便的计算方法：制冷量简便计算方法：方法一：功率及面积法Qt=Q1+Q2Qt总制冷量(kw)Q1室内设备负荷(=设备功率X0.8)Q2环境热负荷（=0.18KW/m²X机房面积）方法二：面积法（当只知道面积时）Qt=S x pQt总制冷量(kw)S 机房面积(m²)P 冷量估算指标精密空调场所冷负荷估算指标电信交换机、移动基站（350-450W/m²）金融机房（500-600W/m²）数据中心（600-800W/m²）计算机房、计费中心、控制中心、培训中心（350-450W/m²）电子产品及仪表车间、精密加工车间（300-350W/m²）保准检测室、校准中心（250-300W/m²）Ups 和电池室、动力机房（300-500W/m²）医院和检测室、生活培养室、洁净室、实验室（200-250W/m²）仓储室（博物馆图书馆档案馆烟草食品）（150-200W/m²）UPS机房精密空调选项计算1-1. BTU/小时= KCal×3.961-2. KCal= KVA×8601-3. BUT/小时= KVA(UPS容量)×860×3.96×(1-UPS效率)= KVA(UPS容量)×3400(1-UPS效率)例：10KVA UPS一台整机效率85%其散热量计算如下：10KVA×3400×(1-0.85)=5100 BTU/小时1英热单位/时（Btu/h）=0.293071瓦（W）IDC机房精密空调选项计算公式Q=W×0.8×(0.7---0.95)+｛(80---200)×S｝/1000. Q为制冷量，单位KW；W为设备功耗，单位KW；按用户需求暂按110KW;0.8为功率因数；0.7-0.95为发热系数，即有多少电能转化为热能；取0.780-200是每平方米的环境发热量，单位是W;S为机房面积，单位是m²。
精密空调制冷量计算公式

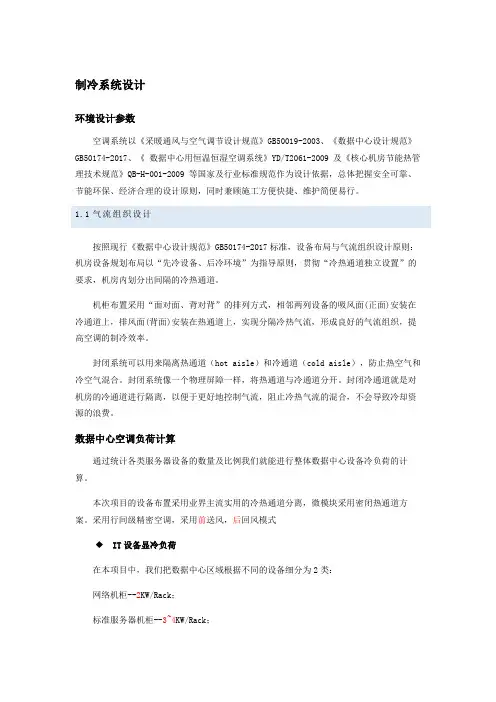

制冷系统设计环境设计参数空调系统以《采暖通风与空气调节设计规范》GB50019-2003、《数据中心设计规范》GB50174-2017、《数据中心用恒温恒湿空调系统》YD/T2061-2009 及《核心机房节能热管理技术规范》QB-H-001-2009 等国家及行业标准规范作为设计依据，总体把握安全可靠、节能环保、经济合理的设计原则，同时兼顾施工方便快捷、维护简便易行。
1.1气流组织设计按照现行《数据中心设计规范》GB50174-2017标准，设备布局与气流组织设计原则：机房设备规划布局以“先冷设备、后冷环境”为指导原则，贯彻“冷热通道独立设置”的要求，机房内划分出间隔的冷热通道。
机柜布置采用“面对面、背对背”的排列方式，相邻两列设备的吸风面(正面)安装在冷通道上，排风面(背面)安装在热通道上，实现分隔冷热气流，形成良好的气流组织，提高空调的制冷效率。
封闭系统可以用来隔离热通道（hot aisle）和冷通道（cold aisle），防止热空气和冷空气混合。
封闭系统像一个物理屏障一样，将热通道与冷通道分开。
封闭冷通道就是对机房的冷通道进行隔离，以便于更好地控制气流，阻止冷热气流的混合，不会导致冷却资源的浪费。
数据中心空调负荷计算通过统计各类服务器设备的数量及比例我们就能进行整体数据中心设备冷负荷的计算。
本次项目的设备布置采用业界主流实用的冷热通道分离，微模块采用密闭热通道方案。
采用行间级精密空调，采用前送风，后回风模式IT设备显冷负荷在本项目中，我们把数据中心区域根据不同的设备细分为2类：网络机柜--2KW/Rack；标准服务器机柜--3~4KW/Rack；精密空调制冷量计算公式如下1、机房面积S=100m²，每台IT设备柜按3Kw、网络柜按2KW负载量进行估算，设备总功率为32KW，冷通道空调总制冷量=设备热负荷（设备总功率*热量转换系数）=32*0.9=35.6KW，为确保精密空调系统的效率和尽可能延长空调的使用寿命，一般情况下最佳负载功率应为空调制冷量的80%左右，则精密空调的最小制冷量可估算为35.6/0.8=44.4KW。
UPS、精密空调选型及电池容量计算
UPS的选型UPS的功率大小由几个因素决定，1、负载功率的大小，一般情况下UPS的功率是负载功率除以0.8,的大小，但为了保障UPS最佳工作状态，一般是除以0.6；2、负载类型，如果是一般的电脑选用后备式的UPS电源就足够，数据重要或一些高端的UPS应用的就得是在线式的，如果是感性负载（如：打印机、复印机）那么要选择工频UPS电源。
UPS选型依据：服务器300个，每台设备根据800W估算，设备负荷为240KW除以功率因数0.9 除以70%的容量负载即：（300*800W）/ 0.9 / 0.7=380KV A建议两套200KV A并机具体根据客户而定。
电池容量的选择容量的计算标准公式如下：计算蓄电池的最大放电电流值：I最大=PcosФ/ (η*E临界*N)注：P →UPS电源的标称输出功率cosФ→ UPS电源的输出功率因素（UPS一般为0.8）η→ UPS逆变器的效率，一般为0.88~0.94（实际计算中可以取0.9）E临界→蓄电池组的临界放电电压（12V电池约为10.5V，2V电池约为1.7V）N →每组电池的数量根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C，然后根据：电池组的标称容量= I最大/C时间与放电速率C30分钟0.92C 60分钟0.61C 90分钟0.5C 120分钟0.42C 180分钟0.29C列子： UPS 300KVA延时30分钟电池最大放电电流846A=标称功率300000VA×0.8÷（0.9效率*30节*10.5V每节电池放电电压）电池组的标称容量=846÷0.92C=919AH电池组的总容量=919AH×30节×12V=330840AH 需要用电池150AH 30节 6组电池柜6个尺寸800*900*2000 300KVA UPS尺寸为1800*1250*1800数据中心UPS供电时间的计算为保证电网停电时，也能利用UPS电源继续向计算机提供高质量供电，我们就必须得知道自己购买的UPS能维持多长时间的持续供电，确保在这段时间内能恢复市电正常供电，我们有以下公式来进行供电时间的技术：UPS的额定容量是指UPS的最大输出功率（电压V和电流A的乘积）。
机房空调制冷量计算方法
小草也长不出来的。
机房空调制冷量计算方法精密空调的负荷一般要根据工艺房间的实际余热余温以及状态的变化进行准确计算，但在条件不允许时也可计算，下面介绍两种简便的计算方法：制冷量简便计算方法：方法一：功率及面积法Qt=Q1+Q2Qt总制冷量(kw)Q1室内设备负荷(=设备功率X0.8)Q2环境热负荷（=0.18KW/m²X机房面积）方法二：面积法（当只知道面积时）Qt=S x pQt总制冷量(kw)S 机房面积(m²)P 冷量估算指标精密空调场所冷负荷估算指标•电信交换机、移动基站（350-450W/m²）•金融机房（500-600W/m²）•数据中心（600-800W/m²）•计算机房、计费中心、控制中心、培训中心（350-450W/m²）•电子产品及仪表车间、精密加工车间（300-350W/m²）•保准检测室、校准中心（250-300W/m²）•Ups 和电池室、动力机房（300-500W/m²）•医院和检测室、生活培养室、洁净室、实验室（200-250W/m²）•仓储室（博物馆、图书馆、档案馆、烟草、食品）（150-200W/m²）UPS机房空调选项计算1-1. BTU/小时= KCal×3.961-2. KCal= KVA×8601-3. BUT/小时= KVA(UPS容量)×860×3.96×(1-UPS效率)= KVA(UPS容量)×3400(1-UPS效率)例：10KVA UPS一台整机效率85%其散热量计算如下：10KVA×3400×(1-0.85)=5100 BTU/小时1英热单位/时（Btu/h）=0.293071瓦（W）小草也长不出来的。
IDC机房空调选项计算公式Q=W×0.8×(0.7---0.95)+｛(80---200)×S｝/1000.Q为制冷量，单位KW；W为设备功耗，单位KW；按用户需求暂按110KW;0.8为功率因数；0.7-0.95为发热系数，即有多少电能转化为热能；取0.780-200是每平方米的环境发热量，单位是W;S为机房面积，单位是m²。
