BX1系列交流自动弧焊机
BX1-系列使用说明书
额定焊接电流 抽头式电流调节方式 动铁式电流调节方式 下降的伏安特性 弧焊变压器
二、用途及适用范围
BX1 系列交流弧焊机适用于普通焊条（一般为 J-422,YL-E4303） 。 焊接低碳钢，低合金钢及其构件，其中 BX1-200 及以下焊机适用于短 时焊接及修补作业，此焊机便于流动及外出施工作业。BX1-200 以上 的焊机适用于负载较大场合使用，广泛用于造船、锅炉、石油、化工、 建筑等行业。
三、工作环境及供电品质
1、周围环境空气温度：-10℃～+40℃。 2、空气相对湿度：≤90%。 3、海拔高度不超过：1000 米。 4、无雨雪侵袭，无剧烈振动； 5、无腐蚀性，无易燃易爆性介质； 0 6、焊机倾斜度应不超过 15 ； 7、环境污染等级不超过 3 级； 8、供电容量必须大于焊机输入容量的 10%-20%； 9、电压波形应为实际的正弦波； 10、输入电压波动不超过其额定值的±10%； 11、频率偏差不超过额定值的±1%；
十．焊接能力参考及工艺参数 十一．安全注意事项 十二．维护与保养 十三．运输和保管
...................................
..................................... ..................................... ..........................
3
3、输入电缆 选用合适截面的两芯电缆或三芯电缆 (其中有一根导线用来接地, 必须是绿黄双色)，进行连接，一端连接到焊机输入端的接线端子上。 另一端连接到外置配电箱输出端上。输入电缆线规格及熔断器规格见 第 4 条表 1。注意连接要牢固，配电箱容量要匹配。 4、输入、输出电缆截面、熔断器规格及电气连接示意图。 （ 表 1 ）电缆加长电缆截面积也相应加大， 型号 参数 输入电缆截面积 （3 米） ≥6mm
BX1-500交流弧焊机操作规程
BX1-500交流弧焊机操作规程一、设备技术性能和参数1、电源电压380V，工作电压25～40V，2、额定电流500A，电流调节范围20～500A。
3、使用环境温度：“-25～40℃.4、空气相对湿度：≤90%。
二、操作步骤1、工作前的准备工作1.1清理操作区，排除火灾隐患。
确认防火器材位置，做好通风，防止有毒气体对操作人员的伤害。
1.2把电焊机从存放区移到操作区，稳妥放置。
1.3确认焊机、电源线、把子线、地线、焊把完好。
2、操作步骤2.1合上电焊机电源，根据焊件选择合适的焊条和工作电流。
2.2将焊件放置稳妥，与地线可靠搭接。
2.3左手持面罩，右手持焊把，看准焊接部位，用面罩护住面部后，开始焊接。
2.4焊接告一段落，用小锤敲掉药皮，检查焊接质量，如不合格则重复上一步，直至合格为止。
2.5操作结束后，灭绝火种，关闭电源，把焊件、焊机、电源线、把子线、工具，存放在规定位置。
2.6清洁操作区。
三、紧急情况处理1、操作过程中，如发生伤人事故，要立即停止操作，断掉焊机电源，呼叫工友救援。
2、操作过程中，如火花引燃其他物品，要立即停止操作，断电、扑火，呼叫工友救援。
四、注意事项1.焊机三相进线连接必须牢靠，如有任一相断开，焊机运行就不正常。
2.安装进线时，必须用40A熔断丝，不准用铜线或铝线代替。
3.焊机与电缆的接头处必须拧紧，否则接触不良可能将接线板烧坏。
4.调节旋钮要轻轻旋动，到两端限位处不准使劲再旋。
5.控制箱内各电位器在出厂时已调试完毕，非特殊需要不准随便旋动。
6.严禁在无规定通风下进行焊接工作。
五、故障查询及排除1.焊条容易粘工件。
1.1适当调大焊接电流1.2检查焊条有无药皮脱落或潮湿现象。
2.箱壳漏电2.1电源线碰到箱壳，应立即消除。
2.2变压器、电抗器电源、开关及其他电器元件或接线碰箱壳，应检查消除。
2.3未接接地线或接触不良，应接好地线。
焊接与切割设备的使用和维修(六)—交流弧焊机自动节电装置和BX1系列弧焊机的维修
１ ０ 这 可 供 一 把 焊 钳 ， 原 焊 机 的 动 铁 心 来 调 整 ８ Ａ， 用 焊 接 电流 。 下 的 二 次 侧 线 圈 只有 ７匝 ｌ ， 感 应 剩 组 其 电压 不 够 高 ． 因 此 需 增 加 ｌ ４匝线 圈 才 能 产 生 ６ Ｖ Ｏ 的 空 载 电 压 。但 这 样 电 流 过 大 ， 达 ４ ０Ａ， 解 决 可 Ｏ 为 电 流 太 大 及 调 节 电 流 的 问 题 ， 需 另 外 串 接 １ 可 个
（ 接 ２０ 上 ０ ２年 第 ５期 ）
ｂ 根 据 焊 机 容 量 选 择 适 当 的 电 抗 器 容 量 及 台 ． 数． 与焊 机 联 接 的 方 法 见 图 ２ ｌ 。 一 ０
３ 口 ［］ ｌ ８０ Ｖ 卯 １０ ７Ａ
一
Ｉ ６ 】 ０Ｖ
０ ２ ０ Ａ ０— ｓ
围 ２ ０ １ 焊机 外 接 电 抗 器接 线 图 １ ３ Ｘ
图 ２１ Ｂ —３ — １ Ｘ１ ３ ０型 焊 机 外 接 可调 电抗 器 接线 图
动铁 式 交 流弧 焊 机（ Ｂ 一 ３ 如 Ｘｌ ３ ０型 ）有 时 也 ， 可 ｌ台 改 ２台 使 用 ， 是 较 前 者 复 杂 一 些 ， 装 示 只 改
２组 ｌ次 侧 线 圈 ， 出 空 载 电 压 ７ １ ｌ 输 ＯＶ， 流 ５ ～ 电 ０
收 稿 日期 ：【】 ０ — ０ ：ｘ － ３ ２ ２
３８ ・
维普资讯
使用与壤悖
何 正 ： 焊接 与 切 割 设 备 的使 用 和 维 修Ｉ 六）
第 ６期
何
（ 都 电 焊机 研 究 所 ， 川成 都 ６ ０ ５ １ 成 四 １０ １
iBX1系列交流弧焊机使用说明书
BX1系列交流弧焊机使用说明书泰兴市南阳电焊机械制造有限公司BX1系列交流弧焊机使用说明书一、安全注意事项为了避免重大人身事故，请遵守以下事项：1．安装、使用焊机前，请认真阅读本使用说明书，并遵守焊机上的警示符和警告语内容。
2．请经过专业培训并取得专业资格的人员才能进行焊机的安装、操作和维修保养。
3．使用心脏起搏器的人员，未经专业医护人员同意，不得从事焊接作业及靠近正在使用中的焊机，因焊机通电时产生的磁场会对起搏器的工作产生不良的影响。
4．非有关人员不得进入焊接工作现场。
5．不允许将本焊机用作焊接以外的工作。
为了避免触电危险，请遵守以下事项：一旦接触带电部位可能会引起致命的电击和电灼伤1．请不要碰触任何带电部位。
2．开始焊接工作前，应认真检查电源输入线、保护接地线和焊接电缆绝缘是否良好，接线是否正确、牢固可靠，配电箱及电源线容量是否满足需要。
3．焊机在拆卸掉外壳及其它防护装置的情况下不得用于焊接作业。
4．操作人员必须穿戴电焊作业的安全防护用品。
5．焊接作业完毕或暂时离开焊接现场时，应切断焊机所有的输入电源。
6．焊机的定期维护保养应由专业人员进行。
7．使用中如出现故障应及时停机检查，待故障排除后方可继续使用。
为了避免焊接弧光、飞溅、焊渣、烟尘及有害性气体的危害，请使用规定的防护用具●弧光会引起眼部发炎或皮肤灼伤。
●飞溅、焊渣会灼伤眼睛、烧伤皮肤。
●焊接产生的烟尘和气体会危及身体健康。
●在狭窄场所焊接作业，如果缺氧会导致窒息。
1．在进行焊接作业或观察、监督焊接作业时，请使用合格的电焊防护面罩或佩戴防护眼镜。
2．在焊接场所周围设置隔离屏障，防止弧光伤及他人。
3．佩戴口罩，注意焊接场所的通风排气，防止气体中毒和窒息事故的发生。
尤其在焊接具有镀层或涂层的材料时，会产生有害的烟尘和气体，更要注意防护。
4．在狭窄场所焊接时，还应安排检查人员定时检查作业区内通风及人员情况是否正常。
为了防止火灾、爆炸、爆裂等事故发生，请遵守以下规定：●焊接时的飞溅物、焊渣、热工件接触可燃物后会引起火灾。
BX1-系列使用说明书
........................................... ......................................... ...................................... ........................
九．产品基本结构
三、工作环境及供电品质
1、周围环境空气温度：-10℃～+40℃。 2、空气相对湿度：≤90%。 3、海拔高度不超过：1000 米。 4、无雨雪侵袭，无剧烈振动； 5、无腐蚀性，无易燃易爆性介质； 0 6、焊机倾斜度应不超过 15 ； 7、环境污染等级不超过 3 级； 8、供电容量必须大于焊机输入容量的 10%-20%； 9、电压波形应为实际的正弦波； 10、输入电压波动不超过其额定值的±10%； 11、频率偏差不超过额定值的±1%；
五、弧焊电源外部连接及电气连接示意图
1、接地电缆（保护性导体） 2 2 机壳输入端下方设有接线端子“ ” ，必须 6 mm -14mm 铜线电缆 接地。其连接方法应保证在电缆拉离接线端时，相线比保护性导线先 拉脱， （接法是地线比相线要长些，连接方法见图 1） ，注意保护性导 线，必须是绿黄双色。额定输入电压 300～600V 接地电阻<10Ω。 ※请委托专职人员（电工）进行接地。 2、焊接电缆 将焊机前面板下部的，输出盖板卸下后，可见左右两个接线端， 分别是接地线(拾铁线)和焊钳线。电缆线规格见第 4 条表 1，注意连 接要牢固。
4
六、产品使用放置
放置时请注意以下几点： （a）请放在尽可能平坦、振动少，距墙壁 30cm 以外通风良好地方。 （b）请放在铁粉、灰尘、油污少且清洁干燥的地方。 （c）请放在避开雨淋及阳光直射，不受海水浸蚀的地方。 （d）焊机底部和周围严禁有铁器铁件存放。

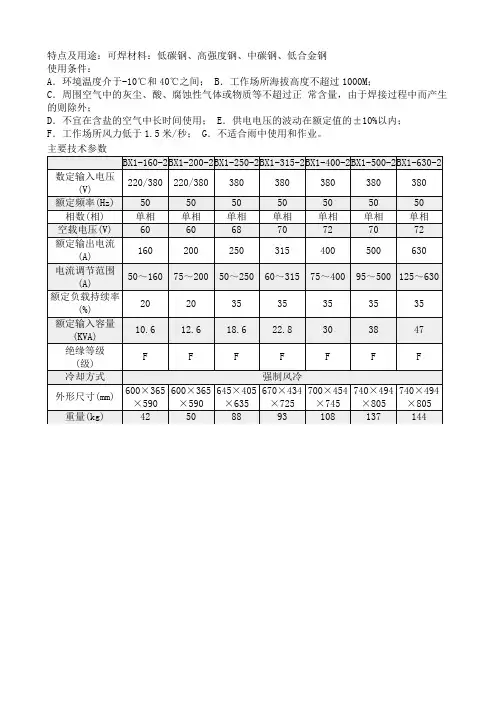

BX1系列交流弧焊机性能参数
50
88
93
108
137
144
35
35
35
额定输入容量(KVA)
10.6
12.6
18.6
22.8
30
38
47
绝缘等级
(级)
F
F
F
F
F
F
F
冷却方式
强制风冷
外形尺寸(mm)
600×365
×590
600×365
×590
645×405
×635
670×434
×725
700×454
×745
740×494
×805
740×494
×805
重量(kg)
F．工作场所风力低于1.5米/秒； G．不适合雨中使用和作业。
主要技术参数
BX1-160-2
BX1-200-2
BX1-250-2
BX1-315-2
BX1-400-2
BX1-500-2
BX1-630-2
数定输入电压(V)
220/380
220/380
380
380
380
380
380
额定频率(Hz)
50
50
50
50
50
50
50
相数(相)
单相
单相
单相
单相
单相
单相
单相
空载电压(V)
60
60
68
70
72
70
72
额定输出电流(A)
160
200
250
315
400
500
630
电流调节范围(A)
东升BX1-400焊机产品资料
一、产品参数\特点二、产品说明二、使用、安装和注意事项本产品为一种普及型二氧化碳气体保护焊半自动氩弧焊机，具有节能、效率高结构简单、使用方便、宜操作，可进行全位置焊接，并且焊后工件变形小，焊缝成型美观，无焊渣等优点。
所以该焊机是一种比较理想的焊接工具。
一.使用与维护1.焊机应安装在环境温度不高于40℃，相对湿度低于90%（25℃），无腐蚀性气体、水份、蒸气、化学性沉积、尘垢、霉菌及其它爆炸性介质的地方。
同时焊机不应受到严重的振动和撞击。
2.新安装或长时间不用的焊机，在使用前必须检查焊机的绝缘电阻不小于5兆欧，输出侧对地绝缘电阻不小于2兆欧。
（注意：检查时应先将输出接线端短路）如若低于上述值时、焊机先进行干燥处理后在使用。
3.安装：（1）焊机应可靠接地：（2）电路及气路的连接：焊接的输入接线端、进气管接头位于焊机后面板，预热器电源插座位于前面板；输出接线端，焊枪控制电缆插座及出气管接头位于焊机前面。
气路连接次序：气瓶-预热器-减压阀-焊机-焊枪。
电路连接次序：将焊机接到三相（380V、50HZ0电源上，将焊枪控制电缆接到插座上，将焊枪、焊接电缆接到焊机输出端“+”极上，将焊接工件电缆接到焊机输出端“-”极上，将预热器电源线接到焊机预热器插座上。
4.使用：上述连接完毕后，可以给焊机通电。
打开位于焊机前面板上的控制“电源”开关，指示灯亮。
将焊丝通过送丝轮及焊炬、导电嘴，并检查焊丝运行情况，应无阻塞现象。
打开预热器的开关及减压阀，打开“检气”开关，检查并调整保护气体流量，完毕后关闭“检气”开关。
上述准备工作完成后，既可进行焊接，焊接按钮位于焊枪上，按下即可进行焊接，松开焊接停止。
焊接规范调整由位于面板上的电压调节急送丝速度旋钮完成。
电感量的调节需按下不同的焊接要求即电流大小选择不同的接线输出。
（1）电源调节；电压调节分两步一.粗调：粗调开关分三档，调节时电压逐次升高。
二.细调：细调开关分十档，调节时在粗调的基地上调节细调开关旋钮电压将逐次递增。
BX1系列 交流弧焊机 说明书
BX1-160 BX1-200 BX1-250 BX1-315 BX1-400 BX1-500 BX1-630
380/220 50 1 32/51 160 160 64 20 12 F IP21S 强迫风冷
380/220 50 1 40/63 200 50~200 66 20 15.2 F IP21S 强迫风冷
380 50 1 125 630 125~630 72 35 47.5 F IP21S 强迫风冷
4 订货须知
订货单位须注明焊机的型式特征，电压等级，电流等级，极数，操作方式及数量等，特殊订货请咨 询我公司技术部门。
例如：BX1-315 380V 10台
I
I-00围
BX1系列交流弧焊机系全开式梯形动铁分磁式，供单人手工操作用交流弧焊电源。适用于直径 Φ2.5 ~Φ8mm涂药焊条，焊接低碳钢及低合金钢等各种金属构件。
该焊机具有结构紧凑、移动灵活、引弧容易、焊接电流调节均匀、调节范围宽、操作方便、焊接性 能良好、检修方便等特点。
2 型号及含义
B X 1-□-□
改进的顺序号 额定焊接电流(A) 动铁式 下降静外特性 弧焊变压器
3 主要参数及技术性能
型号 参数项目 电源电压(V) 频率(Hz) 相数 额定输入电流(A) 额定焊接电流(A) 电流调节范围(A) 空载电压(V) 额定负载持续率(%) 输入容量(kVA) 绝缘等级 防护等级 冷却方式
380 50 1 50 250 50~250 68 35 19 F IP21S 强迫风冷
380 50 1 60 315 60~315 76 35 22.8 F IP21S 强迫风冷
380 50 1 77 400 80~400 72 35 29.3 F IP21S 强迫风冷
