BX6系列交流弧焊机性能参数
特点及用途
采用新型变压器和独特的箱体结构,轻巧紧凑,便于搬动,该机装有拉手和脚轮,便于移动。
可焊材料：低碳钢、高强度钢、中碳钢、低合金钢Array使用条件：为了更好的使用机器，请遵守下列条例：
A. 环境温度介于-10℃和40℃之间；
B. 工作场所海拔高度不超过1000M；
C. 周围空气中的灰尘、酸、腐蚀性气体或物质等不超过正常含量，由于焊接过程中而产生的除外；
D. 不宜在含盐的空气中长时间使用；
E. 供电电压的波动在额定值的±10%以内；
F. 工作场所风力低于1.5米/秒；
G. 不适合雨中使用和作业。
BX6-系列使用说明书
1
一、述概
B×6 系列交流弧焊电源（以下简称焊机）是一种单相、工频，具有 下降特性的弧焊机。BX6 系列交流弧焊机是采用线圈抽头方式调节电流 （大小） 。 本系列产品严格遵守国家标准 GB19213-2003(200A 及 200A 以下的焊机) 和 GB15579.1-2004（200A 以上的焊机）弧焊设备 第一部分：焊接电源。 并依据：GB/T8118-1995 电弧焊机通用技术条件进行设计和生产。 焊机型号、规格定义如下：编号符合国家标准 GB10249-88 规定;
工件厚 ＜2 2-4 厚度(mm) 焊条直径 Ф1.6-Ф2.5 Ф2.5-Ф3.2 (mm) 4-8 Ф3.2-Ф5 8-12 Ф4-Ф5 12-16 Ф5-Ф6 16-20 Ф6-Ф8 ＞20 Ф8-Ф10
十二、安全注意事项
� 使用前请认真阅读此说明书，以便正确使用。 � 本说明书所列注意事项，目的是为了确保机器的安全使用，并保正 您和他人免受危害和伤害。 � 本焊机的设计和制作充他考虑安全性，使用时请务必遵守本说明书 的注意事项，否则会引起死亡或重伤等大人身事故。 � 错误使用焊机机会造成以下 2 种不同程度的危害和伤害，对此本说 明书警示符和警告用语以示警告。
2 2
BX6-125 BX6-160 BX6-200 BX6-250 BX6-300 BX6-400
2
2
2
2
2
2
2
≥10mm ≥10mm
2
100A 120A
2
2
2
2
2
2
2
ห้องสมุดไป่ตู้※电气连接示意图（图 1）
4
六、产品使用放置
放置时请注意以下几点： （a）请放在尽可能平坦、振动少，距墙壁 30cm 以外通风良好地方。 （b）请放在铁粉、灰尘、油污少且清洁干燥的地方。 （c）请放在避开雨淋及阳光直射，不受海水浸蚀的地方。 （d）焊机底部和周围严禁有铁器铁件存放。
电焊工考试题
多项选择题（将正确答案的代号填入括号内）1、下列焊接方法中，属于熔焊方法的有（ AEF ）。
A.电弧焊B.爆炸焊C.火焰钎焊D.摩擦焊E.电渣焊F.气焊2、下列切割方法中，属于冷切割的有（ BE ）。
A. 等离子弧切割B.激光切割C.碳弧气割D.焊条切割E.水射流切割3、常温下具有体心立方晶格的金属有（ ADEF ）。
A.钒B.锌C.镁D.钼E.钨F.α-铁G.铜4、下列固体物质中，属于晶体的是（ CD ）。
A.玻璃B.沥青C.食盐D.纯铁5、下列金属的组织中，属于单项组织的有（ CDE ）。
A.莱氏体B.珠光体C.铁素体D.奥氏体E.渗碳体F.共析体6、下列金属中，具有同素异构转变现象的是（ ABCD ）。
A.锡B.锌C.锰D.铁7、下列说法中，不正确的是（ CD ）。
A.工业纯铁的平衡组织是铁素体B.共析钢的平衡组织是珠光体C.亚共析钢的平衡组织是珠光体+一次渗碳体D.过共析钢的平衡组织是铁素体+二次渗碳体8、按焊缝断续情况分类可分为（ ADE ）。
A.定位焊缝B.塞焊缝C.角焊缝D.连续焊缝E.断续焊缝9、下列焊缝符号名称中，（ BCD ）是为了补充说明焊缝的某些特征用的符号。
A.平面符号B.尾部符号C.现场符号D.三面焊缝符号10、焊缝尺寸符号标注时，（ ABEF ）标在基本符号的左侧。
A.钝边高度PB.焊脚尺寸KC.根部间隙bD.焊缝长度LE.焊缝宽度cF.焊缝余高h11、关于焊缝基本符号在基准线上的位置，下列叙述正确的是（ ABC ）。
A.如果焊缝在接头的箭头侧，则将基本符号标在基准线的实线侧B.如果焊缝在接头的非箭头侧，则将基本符号标在基准线的虚线侧C.标注对称焊缝及双面焊缝时，可不加虚线D.基本符号可以标在基准线的实线侧，也可以标在基准线的虚线侧，没有特殊规定12、下列不属于负载的器件是（ ADF ）。
A.电源B.照明灯具C.家用电器D.断路器E.机床F.电磁开关13、关于导线的电阻，下列叙述正确的是（ BDE ）。

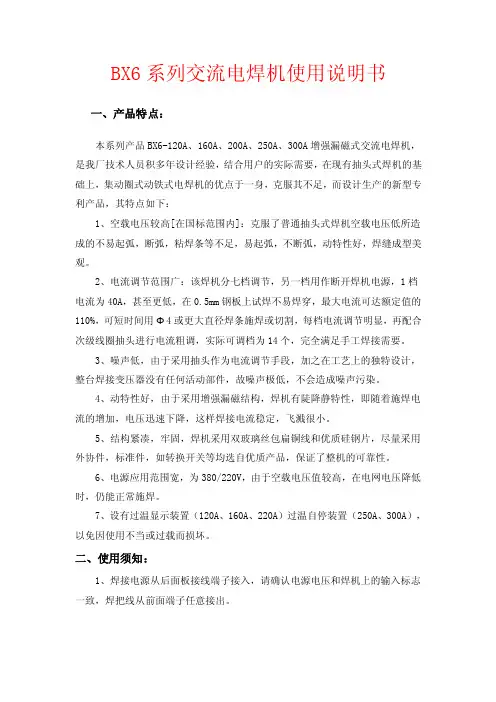

BX6系列交流电焊机使用说明书
BX6系列交流电焊机使用说明书一、产品特点：本系列产品BX6-120A、160A、200A、250A、300A增强漏磁式交流电焊机，是我厂技术人员积多年设计经验，结合用户的实际需要，在现有抽头式焊机的基础上，集动圈式动铁式电焊机的优点于一身，克服其不足，而设计生产的新型专利产品，其特点如下：1、空载电压较高[在国标范围内]：克服了普通抽头式焊机空载电压低所造成的不易起弧，断弧，粘焊条等不足，易起弧，不断弧，动特性好，焊缝成型美观。
2、电流调节范围广：该焊机分七档调节，另一档用作断开焊机电源，1档电流为40A，甚至更低，在0.5mm钢板上试焊不易焊穿，最大电流可达额定值的110%，可短时间用Φ4或更大直径焊条施焊或切割，每档电流调节明显，再配合次级线圈抽头进行电流粗调，实际可调档为14个，完全满足手工焊接需要。
3、噪声低，由于采用抽头作为电流调节手段，加之在工艺上的独特设计，整台焊接变压器没有任何活动部件，故噪声极低，不会造成噪声污染。
4、动特性好，由于采用增强漏磁结构，焊机有陡降静特性，即随着施焊电流的增加，电压迅速下降，这样焊接电流稳定，飞溅很小。
5、结构紧凑，牢固，焊机采用双玻璃丝包扁铜线和优质硅钢片，尽量采用外协件，标准件，如转换开关等均选自优质产品，保证了整机的可靠性。
6、电源应用范围宽，为380/220V，由于空载电压值较高，在电网电压降低时，仍能正常施焊。
7、设有过温显示装置（120A、160A、220A）过温自停装置（250A、300A），以免因使用不当或过载而损坏。
二、使用须知：1、焊接电源从后面板接线端子接入，请确认电源电压和焊机上的输入标志一致，焊把线从前面端子任意接出。
2、电源引线和焊把应用线鼻压实，以免接触不良引起电流不稳和过热，保证使用安全。
3、焊机应可靠接地，用0.5m长镀锌钢板插入地下，然后用导线连接到焊机接地标志处。
4、当电网较高时，可把开关调低一档使用。
5、注意！焊接时切勿使用转换开关。

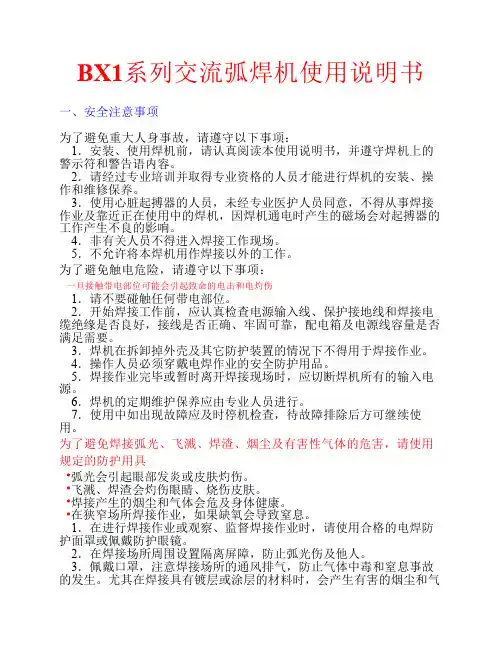

交流弧焊机使用说明书.
BX1系列交流弧焊机使用说明书一、安全注意事项为了避免重大人身事故，请遵守以下事项：1．安装、使用焊机前，请认真阅读本使用说明书，并遵守焊机上的警示符和警告语内容。
2．请经过专业培训并取得专业资格的人员才能进行焊机的安装、操作和维修保养。
3．使用心脏起搏器的人员，未经专业医护人员同意，不得从事焊接作业及靠近正在使用中的焊机，因焊机通电时产生的磁场会对起搏器的工作产生不良的影响。
4．非有关人员不得进入焊接工作现场。
5．不允许将本焊机用作焊接以外的工作。
为了避免触电危险，请遵守以下事项：一旦接触带电部位可能会引起致命的电击和电灼伤1．请不要碰触任何带电部位。
2．开始焊接工作前，应认真检查电源输入线、保护接地线和焊接电缆绝缘是否良好，接线是否正确、牢固可靠，配电箱及电源线容量是否满足需要。
3．焊机在拆卸掉外壳及其它防护装置的情况下不得用于焊接作业。
4．操作人员必须穿戴电焊作业的安全防护用品。
5．焊接作业完毕或暂时离开焊接现场时，应切断焊机所有的输入电源。
6．焊机的定期维护保养应由专业人员进行。
7．使用中如出现故障应及时停机检查，待故障排除后方可继续使用。
为了避免焊接弧光、飞溅、焊渣、烟尘及有害性气体的危害，请使用规定的防护用具●弧光会引起眼部发炎或皮肤灼伤。
●飞溅、焊渣会灼伤眼睛、烧伤皮肤。
●焊接产生的烟尘和气体会危及身体健康。
●在狭窄场所焊接作业，如果缺氧会导致窒息。
1．在进行焊接作业或观察、监督焊接作业时，请使用合格的电焊防护面罩或佩戴防护眼镜。
2．在焊接场所周围设置隔离屏障，防止弧光伤及他人。
3．佩戴口罩，注意焊接场所的通风排气，防止气体中毒和窒息事故的发生。
尤其在焊接具有镀层或涂层的材料时，会产生有害的烟尘和气体，更要注意防护。
4．在狭窄场所焊接时，还应安排检查人员定时检查作业区内通风及人员情况是否正常。
为了防止火灾、爆炸、爆裂等事故发生，请遵守以下规定：●焊接时的飞溅物、焊渣、热工件接触可燃物后会引起火灾。

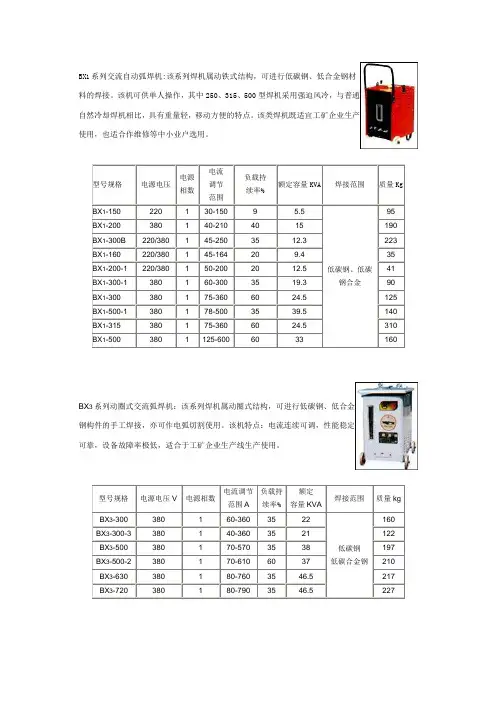

BX1系列交流自动弧焊机
BX1系列交流自动弧焊机:该系列焊机属动铁式结构，可进行低碳钢、低合金钢材料的焊接。
该机可供单人操作，其中250、315、500型焊机采用强迫风冷，与普通自然冷却焊机相比，具有重量轻，移动方便的特点。
该类焊机既适宜工矿企业生产使用，也适合作维修等中小业户选用。
BX3系列动圈式交流弧焊机：该系列焊机属动圈式结构，可进行低碳钢、低合金钢构件的手工焊接，亦可作电弧切割使用。
该机特点：电流连续可调，性能稳定可靠，设备故障率极低，适合于工矿企业生产线生产使用。
BX6系列抽头式交流弧焊机是采用分档抽头方式的交流电弧焊机。
该机结构简
单，操作使用方便，焊机故障率低，价格低廉。
适合中小型企业作为加工修理
使用。
该系列焊机是采用三相交流电源的动圈式交流电弧焊机，可供单人手工操作，
该焊机可以焊接低碳钢、低合金钢及其构件，使用焊条为涂药酸性焊条。
该
类焊机的特点：电流调节性能好，焊弧稳定飞溅小、焊缝成形美观优良，操
作方便。
适用于限制单相电使用的地区。
直螺纹连接套筒及接头试件:直螺纹连接套筒，由不低于45#优质钢的材料制成。
规格从Ф16-Ф40mm，可连接Ф16-Ф40mm II、III级钢筋。
连接套筒有普通连接套、变径连接套和可调连接套，可进行同径钢筋连接、异径钢筋连接、及可调整长度和方向的钢筋连接。
可进行竖向、斜向、横向等任何方位钢筋连接。

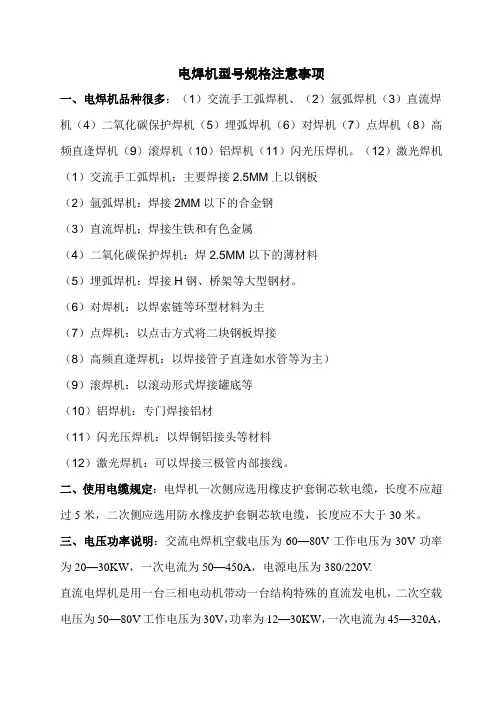

电焊机型号规格注意事项
电焊机型号规格注意事项一、电焊机品种很多：（1）交流手工弧焊机、（2）氩弧焊机（3）直流焊机（4）二氧化碳保护焊机（5）埋弧焊机（6）对焊机（7）点焊机（8）高频直逢焊机（9）滚焊机（10）铝焊机（11）闪光压焊机。
（12）激光焊机（1）交流手工弧焊机：主要焊接2.5MM上以钢板（2）氩弧焊机：焊接2MM以下的合金钢（3）直流焊机：焊接生铁和有色金属（4）二氧化碳保护焊机：焊2.5MM以下的薄材料（5）埋弧焊机：焊接H钢、桥架等大型钢材。
（6）对焊机：以焊索链等环型材料为主（7）点焊机：以点击方式将二块钢板焊接（8）高频直逢焊机：以焊接管子直逢如水管等为主）（9）滚焊机：以滚动形式焊接罐底等（10）铝焊机：专门焊接铝材（11）闪光压焊机：以焊铜铝接头等材料（12）激光焊机：可以焊接三极管内部接线。
二、使用电缆规定：电焊机一次侧应选用橡皮护套铜芯软电缆，长度不应超过5米，二次侧应选用防水橡皮护套铜芯软电缆，长度应不大于30米。
三、电压功率说明：交流电焊机空载电压为60—80V工作电压为30V功率为20—30KW，一次电流为50—450A，电源电压为380/220V.直流电焊机是用一台三相电动机带动一台结构特殊的直流发电机，二次空载电压为50—80V工作电压为30V，功率为12—30KW，一次电流为45—320A，电源电压为380/220V.四、接地：电焊机金属外壳必须接地或接零，其接地电阻值应小于4欧。
电焊机型号编制方法：1、电焊机型号代表字母及序号见如下表2、产品型号由汉语拼音字母及阿拉伯数字组成。
3、产品型号的编排秩序1）型号中1、2、3、6各项用汉语拼音字母表示。
2）型号中4、5、7各项用阿拉伯数字表示。
3）型号中3、4、6、7项如不用时，其他各项排紧。
4）附注特征和系列序号用于区别同小类的各系列和品种，包括通用和专用产品。
5）派生代号以汉语拼音字母的顺序排列。
6）改进序号按生产改进程序用阿拉伯数字连续编号。
电焊机型号说明
电焊机型号说明
一、BX1，BX2，BX3，BX4，……
其中1234表示变压器形式
1--动铁
2--动铁
3--动圈
4--晶体管
5--可控硅
6--抽头式
7--逆变
BX 中的B表示交流
ZX 中的Z表示直流
X表示降特性，另外有P表示平特性
二、NBC表示CO2气体保护焊机，其中C表示CO2（二氧化碳）
另外有型号为NB的
三、另外有WSM，WS，TIG的型号，这是钨极气体保护焊机，属于非融化极气体保护焊。
WSM功能：手工焊（MMA），钨极，脉冲
WS功能：手工焊（MMA），钨极
TIG功能：钨极
四、型号后面的数字，如BX1-400中的400，则按国标表示焊机的焊接电流大小。
如ZX7-125，ZX7-160，BX1-500等。
但是也有些厂商会对它们进行虚标，这个在购买的时候需要注意。
1、电焊机型号代表字母及序号见如下表
2、产品型号由汉语拼音字母及阿拉伯数字组成。
3、产品型号的编排秩序
1）型号中1、2、3、6各项用汉语拼音字母表示。
2）型号中4、5、7各项用阿拉伯数字表示。
3）型号中3、4、6、7项如不用时，其他各项排紧。
4）附注特征和系列序号用于区别同小类的各系列和品种，包括通用和专用产品。
5）派生代号以汉语拼音字母的顺序排列。
6）改进序号按生产改进程序用阿拉伯数字连续编号。
7）特殊环境用的产品在型号末尾加注，其代表字母见下表
例2 通用工频缝焊机，电极垂直运动式，额定容量100kVA。
注:第三字位因为是垂直运动式，故省略。
BX6系列 交流弧焊机 说明书
-I 003I 焊接设备类
电源电压(V)频率(Hz)相数额定输入电流(A)额定焊接电流(A)电流调节范围(A)空载电压(V)额定负载持续率(%)输入容量(kVA)焊接电流调节档数绝缘等级防护等级冷却方式50128/5016080~160552010.57F IP21S 强迫风冷380/22050133/57200100~200552012.57F IP21S 强迫风冷380/22050148/60250120~250552018.27F IP21S 强迫风冷380/220
501
56/97
300
130~300
60
20
21.6
7
F
IP21S
强迫风冷
订货单位须注明的型式特征，电压等级，电流等级，极数，操作方式及数量等，特殊订货请咨询我公司技术部门。
例如：BX6-160 380/220V 10台
焊机3 主要参数及技术性能
4 订货须知
BX6系列交流弧焊机系抽头式结构，手工操作的电弧焊接电源。
适用于中、小型焊件的焊接，广泛
用于农业机械及农具、车站码头、小型厂矿车间的生产维修，尤其适用于高层建筑业和汽车修造业的一些构件，如金属门窗、汽车配件等的焊接。
该设备具有结构简单、起弧性能好、焊接稳定、体积小、重量轻、携带方便、节能等优点。
设有220V和380V两种电源电压调节开关装置，调节方便。
B X 6-□-□ 改进的顺序号
额定焊接电流(A) 抽头变换式 下降静外特性
弧焊变压器
BX6
系列交流弧焊机 1 适用范围2 型号及含义。
电焊机型号说明
二、焊条手工焊基础知识
手弧焊是各种电弧焊方法中发展最早、目前仍然应用最厂的一种焊接方法。它是以外部涂有涂料的焊条作电极和填充金属，电弧是在焊条的端部和被焊工件表面之间燃烧。涂料（焊药）在电弧热作用下一方面可以产生气体以保护电弧，另一方面可以产生熔渣覆盖在熔池表面，防止熔化金属与周围气体相互作用。熔渣更重要的作用是与熔化金属产生物理化学反应或添加合金元素，改善焊缝金属性能。
2..J506（7）焊条代表什么意思？可以焊接什么材料？应该使用哪一种电焊机焊接？
答：J506（7）焊条就是俗称的中碳钢焊条或者碱性低氢型焊条；型号代表：J结构钢焊条；50代表焊缝金属抗拉强度每平方毫米不小于50公斤力；6（7）代表低氢钾或低氢钠型药皮；此种焊条一般适用于焊接要求稍高的场合（相比J422焊条更高的抗拉强度和耐磨性），同时由于碱性药皮的稳弧性较差，同时由于工频交流电是50HZ，也就是说：在一秒钟内，电流有一百次过零点，然后重新引弧的过程，而有时过零点后如果没有重新引燃就会产生断弧，所以在使用交流电焊机焊接碱性焊条时容易出现断弧、喘息、粘条等现象，所以一般要求使用直流焊接电源施焊，而且使用过程中要求直流反接。（506焊条为低氢钾型，使用交流焊接尚能勉强施焊，507为低氢钠型药皮，使用交流焊接几乎无法施焊。）
ZX6型机器采用了类似于BX6型的电流调节方式，在通过三相降压变压器后，使用三相桥式整流电路整流，但由于其电流调节的不方便的原因，限制了其的使用范围，也属于直流电焊机中最为低档的机型，基本适应民用场合。
目前工业企业使用比较广泛的直流机型为ZXG、ZX5型电焊机，ZXG型采用控制饱和电抗器的饱和程度控制输出电流，ZX5型使用
磁偏吹：直流电弧焊时，因受到焊接回路所产生的电磁力或磁场的作用而产生的电弧偏吹。
