LED显示屏控制卡计算方法
案例：显示屏选用室内P4，长度为3.5米，高为2米。
设计：1、室内P4的显示单元模组为128X128（mm），根据实际情况计算如下：长：3.5米÷0.128米=27.343，取整数（因为单元模组的尺寸是固定的），横向单元板数为27块，长度计算为0.128米X27块=3.456米。
高度计算如上。
计算后为16块单元模组，长度为2.048米。
显示屏的设计尺寸为：3.456米X2.048米，面积为7.08平米，与客户要求接近。
2、显示屏的分辨率计算：
室内P4单元模组的分辨率为32点X32点。
长度分辨率为：32点X27块=864点
高度分辨率为：32点X16块=512点
总体分辨率为：864点X512点
3、控制卡计算：
发送卡计算：长度点数为864＜1920，高度点数为512＜640。所以本项目的发送卡数量为1张，如果任意一向点数超过最大控制范围，需增加卡数，增加的数量，根据实际情况计算。
接收卡计算：长度864点÷256点=3.375张。递进取整数，即为4张。
高度512点÷128点=4张。当为整数时，以实际数字为准。
综上计算，接受卡的实际数量为4张X4张=16张
综上所述：本次项目的实际尺寸为3.456米X2.048米，面积为7.08平米。
显示分辨率为864X512。
使用1张发送卡，16张接收卡。
LED显示屏控制卡故障解决
单双色问题 备注：在同一个局域网中，不同年份的卡不影响其运行，但是必须要同一年份的卡和软件相对应。 P10单红：4扫16扫8折上-转接板HUB12 单双色：3.78转接板HUB08 16扫走线 全彩：转接板HUB75 自测没反应：排线、转接板 WIFI卡复位：上电后按住RST键4秒后放开复位 RAM刷新后：图片不能发送在特殊情况下时间或数字时钟不能发断电上电后不保存内容 屏上字体闪烁:1、电压问题2、带载问题（老卡：换静止文本试试，如果闪那就是电压问题，静止文本不闪移动闪那就是带载过大建议设小点的内容）3、时钟频率4、如果是U盘通讯的：U盘的接口也会有影响 屏突然全红的情况下：多断电几次，让控制卡运行起来，如果还不行就属于控制卡的问题，（需返厂） 控制卡（N3银行卡）换电池后花屏： 1、看能不能通讯，能通讯的情况下1、断电上电 2、屏参重新设置一遍 2、不能通讯需返厂维修 选择单机直连可以在不同的网段发送 上位机是指软件下位机是指控制卡或播放盒 怎么ping控制卡的IP 开始-cmd-ping空格-输入控制卡IP-回车 模组怎么计算：1米=1000点如：P10=1000*10 P16=1000*16 带载高度怎么计算：8点高带（高128X宽256） 16点高带(高256X宽128) U盘通讯：因为U盘不需要连接电脑，所以不需要去搜索控制卡 相同年份的卡可以通过一条通讯线合并在一起播放（注意：只能播放相同的内容、屏的大小
也必须相同、需要在屏少的情况下才能使用） 两张或两张以上的控制卡在局域网内能ping通就可以通讯 怎么看走线：如从下往上：那就是折下数据 从上往下：那就是折上数据 注：网址不能相同 怎么看IP问题：IP在能Ping通但是不能通讯的情况下，先把卡断电看下能不能Ping通，如果能通的情况下，那就是代表IP地址相冲突，改下IP 固定IP和单机直连在排除了一般的故障后仍不能通讯的，返厂维修 网口控制卡只认IP不认屏号 串口控制卡只认屏号 半个屏不亮有可能是字体设置不当，（问客户屏参） 半个屏显示如排除软件方面的问题：排查下供电或排线的问题 字体不正常：加粗看上去很模糊调试下OE 屏上一块一块的亮屏显示走线问题 黑屏：1、电压不稳2、定时设置 单双色屏上出现带载超出范围、宽高度等字样表示控制卡带载不了那么大的屏 控制卡上的波特率、串口要与软件保持一致 检查下波特率（B0、B1向上是115200、向下是9600） 亮度：OE（注：软件上取消软设置后，控制卡上的OE才能起作用） 数据开关：DA (注：反向后屏亮字黑显示异常) 屏号选择：P0-P3 N3的P0-P5（注：需要保持原状）
LED显示屏相关计算方式知识
1.前言 LED屏应用越来越广，小到小门店，大到大型广场，都会看见LED屏的存在，那么你对LED屏知多少，下面我们就来学习下。 1.1.点间距计算方法 每个像素点到每一个相邻像素点之间的中心距离；每个像素点可以是一颗LED灯[如：PH10(1R)]、两颗LED灯[如：PH16(2R)]、三颗led灯[如：PH16(2R1G1B)],P16的点间距为：16MM; P20的点间距为：20MM; P12的点间距为：12MM。 1.2.屏的长宽计算 长度和高度计算方法：点间距×点数=长/高 如：PH16长度=16点×1.6㎝=25.6㎝高度=8点×1.6㎝=12.8㎝ PH10长度=32点×1.0㎝=32㎝高度=16点×1.0㎝=16㎝ 1.3.屏体模组数计算 屏体使用模组数计算方法：总面积÷模组长度÷模组高度=使用模组数 如：10个平方的PH16户外单色led显示屏使用模组数等于： 10平方米÷0.256米÷0.128米=305.17678≈305个 更加精确的计算方法：长度使用模组数×高度使用模组数=使用模组总数 如：长5米、高2米的PH16单色led显示屏使用模组数： 长使用模组数=5米÷0.256米=19.53125≈20个 高使用模组数=2米÷0.128米=15.625≈16个 使用模组总数目=20个×16个=320个 1.4.LED显示屏可视距离的计算方法 RGB颜色混合距离三色混合成为单一颜色的距离：LED全彩屏视距=像素点间距(mm)×
500/1000。 最小的观看距离能显示平滑图像的距离：LED显示屏可视距离=像素点间距(mm) ×1000/1000。 最合适的观看距离观看者能看到高度清晰画面的距离：LED显示屏最佳视距=像素点间距(mm) ×3000/1000。 最远的观看距离：LED显示屏最远视距=屏幕高度（米）×30（倍）。 1.5.LED显示屏扫描方式计算方法 1.5.1.扫描方式 在一定的显示区域内，同时点亮的行数与整个区域行数的比例。室内单双色一般为1/16扫描，室内全彩一般是1/8 扫描，室外单双色一般是1/4扫描，室外全彩一般是静态扫描。 目前市场上LED显示屏的驱动方式有静态扫描和动态扫描两种,静态扫描又分为静态实像素和静态虚拟，动态扫描也分为动态实像和动态虚拟；驱动器件一般用国产HC595，台湾MBI5026，日本东芝TB62726，一般有1/2 扫，1/4扫，1/8扫，1/16扫。 举列说明： 一个常用的全彩模组像素为16*8 （2R1G1B）,如果用MBI5026 驱动，模组总共使用的是：16*8*（2+1+1）=512 ，MBI5026 为16位芯片，512/16=32。 （1）如果用32 个MBI5026芯片，是静态虚拟 （2）如果用16个MBI5026芯片，是动态1/2扫虚拟 （3）如果用8个MBI5026芯片，是动态1/4扫虚拟 如果板子上两个红灯串连： （1）用24个MBI5026芯片，是静态实像素 （2）用12个MBI5026芯片，是动态1/2扫实像素 （3）用6个MBI5026芯片，是动态1/4扫实像素 在LED单元板，扫描方式有1/16，1/8，1/4，1/2，静态。 1.5. 2.如何区分 一个最简单的办法就是数一下单元板的LED的数目和74HC595的数量。
LED控制卡软件操作手册 LED显示屏控制卡软件操作手册
LED条屏控制软件操作手册 感谢您使用LED条屏控制软件（英文名：led center），LED控制软件是专业LED控制系统配套软件,改软件为绿色软件，不用安装，即复制就可以使用！ 在使用时，双击该软件就可以了！ 一：软件配置 点击运行软件后，第一次启动时会自动打开“查找显示屏”界面 如果没有连接控制卡，会出现如下提示画面： 如果多次自动查找失败，请检查串口线是否“交叉电缆”，有没有插好、控制卡是否正常工 作 注意：严禁在通电的状态下插串口线，请先关掉电源后，再插线。 如果硬件连接正确，软件会自动查找到控制卡，会在软件的主界面上显示控制卡型号及版本号 “屏参设置”：步骤： 第一步：点击“1号屏”，再点击在右边的主界面的“屏参设置”，如图1所示。
第二步：输入密码“168”点击确定。 第三步：根据显示屏具体参数进行屏参设置。
图3 屏参设置 注意，设置过程中如果发现“亮线”请立刻关闭显示屏电源，否则可能烧坏显示屏行管。 第四步： 1，如果是户外P10单红的屏，接口是12接口的： 屏参为：数据极性：低 OE极性：高 扫描方式：1/4 扫描，默认4.1扫描方式2，如果是户外P16的屏，接口是12接口的： 屏参为：数据极性：低 OE极性：高 扫描方式：1/4 扫描中的4.3扫描方式 3，如果是户内φ3.75，φ5的屏，接口是08接口的： 屏参为：数据极性：低 OE极性：低 扫描方式：1/16 扫描 4，如果是车载屏P7.62的屏，接口是08接口的： 屏参为：数据极性：低 OE极性：低 扫描方式：1/8 扫描 色彩类型：选择需要显示的屏体颜色，单色或双色。 调整好参数后，点击“设置参数”，在点击“确定”就可以了。
低成本字LED条屏控制卡
低成本LED条屏控制卡 ---低成本条屏解决方案( 最便宜LED控制卡) （最后更新日期：2007-11-3）
1.简介： 该卡提供一个最廉价（最便宜）的LED条屏解决方案（LED条屏控制模块），最大支持16个汉字（单行256x16双行128x32）的双色LED条屏。非常适合低成本的条屏幕应用，和条屏组网应用。内置字库，协议简单，作为LED控制模块，方便嵌入到MCU和其他系统，详细的开发包，方便2次开发。 2.特点： 最长支持16个汉字的双色的LED条屏幕（单行256x16双行128x32），1/16扫描 内置简体中文(16点宋体)，英文数字字库 可以保存200条，每条60字的信息，循环显示。 多种显示效果，左往右移动，下往上，闪烁，静止 最常用的LED接口，16PIN 08接口 串口更新字幕，支持UART(TTL) RS-232 和 RS485（可选） 传输协议简单，提供应用软件和2次开发包，和单片机例子程序。 支持200个卡联网应用。 ~6V 100mA供电，工业级–40 ~ +85 C 3.接口： GND 为电源地 +5V 连接到电源+5V 3种串口连接方式： 1 当使用PC串口发送数据时： RS232-RX 连接到PC的DB9串口的第3针，GND 连接到DB9的第5针 2 当使用RS-485时，在断电的情况下，插入MAX485 IC。
RS485A和RS485B 为RS-485接口。 3 当使用UART TTL时候，不要安装MAX485 IC 接口为JP5。+为；R为控制卡的接收脚，T为控制卡的发送脚，G为地 LED单元板接口： 16PIN 08 2A B C D G1G2STB CLK16 1N N N EN R1R2N N15 ABCD 为行选信号，STB(LT)为锁存信号，CLK(CK)为时钟信号，R1为显示数据，EN为显示使能，N为地。R2，G1，G2暂时没有用到，悬空，不要连接。 4.使用步骤： 1.连接LED单元板。(如果LED单元板和控制卡的接口顺序不一样，需要自己制作转换线) 2.串口连接控制卡。（三种串口连接方式，选一种。如果是第一次使用，选择第一种方式） 3.连接电源 +5v 和GND。 4.连接单元板电源。 5.确认连接正确，上电。（打开电源开关）D2 LED将亮。 6.运行附带的软件 5.LED-UPDATE操作指南：
LED显示屏控制软件操作说明书(灵信V3.3)
第一章概述 1.1 功能特点 《LED Player V3.3》是本公司新推出的一套专为LED显示屏设计的功能强大,使用方便,简单易学的节目制作、播放软件，支持多种文件格式：文本文件，WORD 文件，图片文件（BMP／JPG／GIF／JPEG．．．），动画文件（SWF／Gif）。 2.2 运行环境 ◆操作系统 中英文Windows/7/NT/XP ◆硬件配置 CPU: 奔腾600MHz以上 内存:128M ◆相关软件 OFFICE2000--如需WORD文件必须安装 第二章安装与卸载 2.1 安装 《LED Player》软件安装很简单，操作如下：将LED Player播放软件的安装光盘插入电脑光驱，即可显示LED Player播放软件的安装文件，双击LED Player，即可实现轻松安装。 《LED Player》软件安装成功后，在【开始】/【程序】里将出现“LED软件”程序组，然后进入该程序组下的“LED Player”,单击即可运行，如图所示， opyright ? 2005-2007 Listen tech. All Rights Reserved 灵感设计诚信
同时，桌面上也出现“LED Player”快捷方式：如右图所示，双击它同样可以启动程序。2.2 卸载 《LED Player》软件提供了自动卸载功能，使您可以方便地删除《LED Player》的所有文件、程序组和快捷方式，用户可以在“LED软件”组中选择“卸载LED Player”，也可在【控制面板】中选择【添加/删除程序】快速卸载. 第三章使用详解 3.1 节目组成 每块显示屏由一个或多个节目页组成。节目页是用来显示用户所要播放的文本、图片、动画等内容。区域窗口有十一种：图文窗、文本窗、单行文本窗、静止文本窗、时间窗、正计时窗、倒计时窗、模拟时钟窗、表格窗、动画窗、温度窗。 文件窗：可以播放各种文字、图片、动画、表格等几十种文件。 文本窗:用于快速输入简短文字，例如通知等文字。
LED显示屏工程报价计算方法
LED显示屏工程报价计算方法 根据客户的需求，确定led显示屏箱体的规格。包括什么场合？什么环境？客户有没有什么特殊要求等。 根据实际的位置确定显示屏的尺寸大小。实际位置，实际测量，比照显示屏的规格参数确定 显示屏的大小尺寸。 整体美观设计显示屏，确定显示屏的边框规格大小。根据周边的环境综合选取显示屏的边框。 确定显示屏的控制方式。依据客户的控制要求来选取。 如何报价？ 显示屏的工程价格=屏体价格*屏体面积+控制系统费用+边框结构的费用+运输安装的费用+配电系统的费用含电源线数据线+钢架及土木工程的费用+税金 1）屏体面积的计算方法： 屏体面积=屏体长* 屏体高 屏体长=所选单元板的长*单元板的块数 屏体高=所选单元板的高*单元板的块数 2）控制系统的计算方法：一般显示屏的脱机控制高度不超过256个像素点且控制长度不超过1024个像素点，控制卡用一套，一般室价格为450元，室外及半室外的价格为530元。超过以上的要求其价格均按两倍的价格收取。（脱机控制就是当需要修改显示屏数据时才用到计算机的控制） 同步控制系统的组成有计算机、DVI和VGA双功能的图形显示卡、显示屏数据发送卡、专用数据连接线、数据接收卡（N）等组成。一般室单双色显示屏的控制点数高不超过512点，长不超过1024点用接收卡用1，就OK了。一般报价为计算机客户自理，DVI和VGA双功能的图形显示卡450元，显示屏数据发送卡(单双色)550元，接收卡550元.（可以总体同步系统费用为1500元/1套）
3）边框的规格种类有一下几种： 1、标准的铝合金型材有7cm*10cm 100元/米 5cm*10cm 80元/米 3cm*10cm 50元/米 以上型号可选的颜色有：香槟色、黑色、银白色 2.5cm*8.5cm 50元/米只有香槟色 4.4cm*100cm 60元/米只有黑色（圆滑带坡面，有拐角） 4.4cm*100cm 55元/米只有香槟色 2、非标准的时候一般采用钢架结构，不锈钢、铝塑板等装饰包边。具体规格大小有实际情况而定。 钢架及土木工程的费用 这是一个综合的费用，计算起来比较麻烦，需要预先设计出安装位置图，及CAD钢架结构图，罗列所用材料的种类，数量及规格。土建工程的人工及机械费用。 六、目前单色户外半户条形显示屏是市面上的流行产品，希望大家能把有关这一些型号的显示屏规格熟记于心。参照价格表。 规格单元板尺寸单元像素点密度像素 φ5.0单色 484mm*242mm 64*32 17200 1R 484mm*121mm 64*16 1R 363mm*242mm 48*32 1R 363mm*121mm 48*16 1R φ5.0双色 484mm*242mm 64*32 1R1G 484mm*121mm 64*16 1R1G
举例 p5双色LED显示屏功率、电源个数计算方法
LED显示屏电源个数计算方法，电源是30A 和40A；单色是8块LED 模组1个40A 的电源，双色是6块LED模组1个电源；如果全彩的LED模组就好按全亮时的最大功率来算。 a.一个电源能带几张单元板的个数=电源的电压×电源的电流/单元板的横向像素点数/单元板的纵向像素点数/0.1/2 例如：半户外P10：5V40A 的电源可带：5×40/(32×16×0.1/0.5)=7.8 取大8个； b.根据屏体总功率求出所需电源个数=平均总功率/一个电源的功率（电源电压*电源电流）例如：一块LED显示屏的长用12个P10模组，高用3 个P10 模组总共：36 个模组那么所需电源个数=32×16×0.1×36×0.5/5/40=4.6 取大（5个电源） 功率的公式是P=UI P 代表功率，U 代表电压，I 代表电流，通常我们所用的电源电压是5V，电源是30A 和40A；单色是8块模组1个40A 的电源，双色是6块模组1个电源；下面将举个例子。某单位要做9个平方米的户内P5双色LED显示屏，计算最大需要多少功率。先要算出40A 的电源个数=9（0.244×0.488）/6=12.5=13只电源(要整数，以大为标准)那么很简单，最大功率P=13只×40A×5V=2600W。 单灯的功率=5V×20mA=0.1W LED显示屏模组的功率=单灯的功率×分辨率（横向像素点数×纵向像素点数）/2 LED显示屏的最大功率=屏体的分辨率×每分辨率灯数×0.1
LED显示屏的平均功率=屏体的分辨率×每分辨率灯数×0.1/2 LED显示屏的实际功率=屏体的分辨率×每分辨率灯数×0.1/扫描数（4扫，2扫，16扫，8扫，静态）
LED显示屏功率计算方法
led显示屏计算方法|led电子显示屏功率计算|led电源计算方法|led显示屏计算方法大全 led显示屏计算方法|led电子显示屏功率计算|led电源计算方法|led显示屏计算方法大全 1、点间距计算方法：每个像素点到每一个相邻像素点之间的中心距离；每个像素点可以是一颗LED灯[如：PH10(1R)]、两颗LED灯[如：PH16(2R)]、三颗led灯[如：PH16(2R1G1B)],P16的点间距为：16MM; P20的点间距为：20MM; P12的点间距为：12MM... 2、长度和高度计算方法：点间距×点数=长/高 如：PH16长度=16点×1.6㎝=25.6㎝高度=8点×1.6㎝=12.8㎝ PH10长度=32点×1.0㎝=32㎝高度=16点×1.0㎝=16㎝ 3、屏体使用模组数计算方法：总面积÷模组长度÷模组高度=使用模组数 如：10个平方的PH16户外单色led显示屏使用模组数等于：10平方米÷0.256米÷0.128米=305.17678≈305个 更加精确的计算方法：长度使用模组数×高度使用模组数=使用模组总数如：长5米、高2米的PH16单色led显示屏使用模组数：长使用模组数=5米÷0.256米=19.53125≈20个高使用模组数=2米÷0.128米=15.625≈16个使用模组总数目=20个×16个=320个 4.LED显示屏可视距离的计算方法： RGB颜色混合距离三色混合成为单一颜色的距离：LED全彩屏视距=像素点间距(mm)×500/1000 最小的观看距离能显示平滑图像的距离：LED显示屏可视距离=像素点间距(mm) ×1000/1000 最合适的观看距离观看者能看到高度清晰画面的距离：LED显示屏最佳视距=像素点间距(mm) ×3000/1000 最远的观看距离：LED显示屏最远视距=屏幕高度（米）×30（倍） 5.LED显示屏扫描方式计算方法： 扫描方式：在一定的显示区域内，同时点亮的行数与整个区域行数的比例。

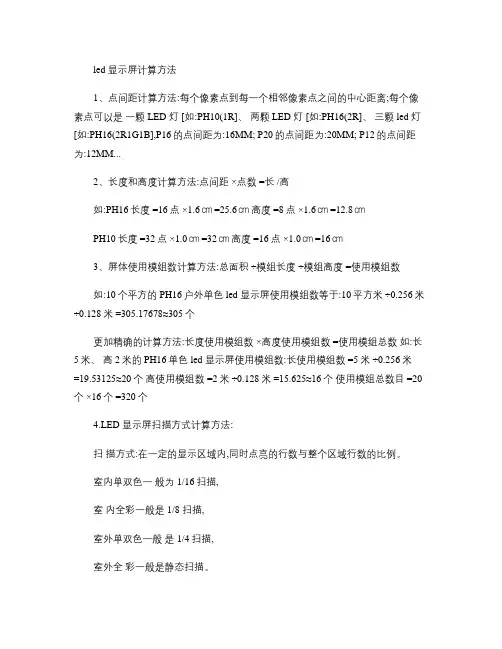

led显示屏计算方法(精)
led 显示屏计算方法 1、点间距计算方法:每个像素点到每一个相邻像素点之间的中心距离;每个像素点可以是一颗 LED 灯 [如:PH10(1R]、两颗 LED 灯 [如:PH16(2R]、三颗 led 灯[如:PH16(2R1G1B],P16的点间距为:16MM; P20的点间距为:20MM; P12的点间距为:12MM... 2、长度和高度计算方法:点间距 ×点数 =长 /高 如:PH16长度 =16点 ×1.6㎝ =25.6㎝高度 =8点 ×1.6㎝ =12.8㎝ PH10长度 =32点 ×1.0㎝ =32㎝高度 =16点 ×1.0㎝ =16㎝ 3、屏体使用模组数计算方法:总面积 ÷模组长度 ÷模组高度 =使用模组数 如:10个平方的 PH16户外单色 led 显示屏使用模组数等于:10平方米 ÷0.256米÷0.128米=305.17678≈305个 更加精确的计算方法:长度使用模组数 ×高度使用模组数 =使用模组总数如:长5米、高 2米的 PH16单色 led 显示屏使用模组数:长使用模组数 =5米 ÷0.256米 =19.53125≈20个高使用模组数 =2米 ÷0.128米=15.625≈16个使用模组总数目 =20个 ×16个 =320个 4.LED 显示屏扫描方式计算方法: 扫描方式:在一定的显示区域内,同时点亮的行数与整个区域行数的比例。 室内单双色一般为 1/16扫描, 室内全彩一般是 1/8 扫描, 室外单双色一般是 1/4扫描, 室外全彩一般是静态扫描。
目前市场上 LED 显示屏的驱动方式有静态扫描和动态扫描两种 , 静态扫描又分为静态实像素 和静态虚拟,动态扫描也分为动态实像和动态虚拟;驱动器件一般用国产 HC595,台湾 MBI5026,日本东芝 TB62726,一般有 1/2 扫, 1/4扫, 1/8扫, 1/16扫。 举列说明:一个常用的全彩模组像素为 16*8 (2R1G1B , 如果用 MBI5026 驱动,模组总共使用的是: 16*8*(2+1+1 =512 , MBI5026 为 16位芯片, 512/16=32 (1如果用 32 个 MBI5026芯片,是静态虚拟 (2如果用 16个 MBI5026芯片,是动态 1/2扫虚拟 (3如果用 8个 MBI5026芯片,是动态 1/4扫虚拟 如果板子上两个红灯串连 (4用 24个 MBI5026芯片,是静态实像素 (5用 12个 MBI5026芯片,是动态 1/2扫实像素 (6用 6个 MBI5026芯片,是动态 1/4扫实像素 在 LED 单元板,扫描方式有 1/16, 1/8, 1/4, 1/2,静态。如果区分呢? 一个最简单的办法就是数一下单元板的 LED 的数目和 74HC595的数量。 计算方法:LED 的数目除以 74HC595的数目再除以 8 =几分之一扫描 实像素与虚拟是相对应的 :简单来说, 实像素屏就是指构成显示屏的红绿蓝三种发光管中的每一种发光管最终只参与一个像素的成像使用,以获得足够的亮度。
LED显示屏控制卡全解
LED显示屏控制卡全解 LED显示屏控制卡是led图文显示屏的核心部件。LED显示屏以显示各种文字、符号和图形为主。画面显示信息由计算机编辑，经RS232/485LED显示屏控制卡是led图文显示屏的核心部件。 LED显示屏以显示各种文字、符号和图形为主。画面显示信息由计算机编辑，经RS232/485串行口预先置入led显示屏的帧存储器，然后逐屏显示播放，循环往复。显示方式丰富多彩，显示屏脱机工作。LED显示屏因其控制灵活，操作方便，成本低廉，在社会各行业有着广泛的应用。 同步led显示屏控制卡 同步led控制卡，主要用来实时显示视频、图文、通知等。主要用于室内或户外全彩大屏幕显示屏。同步led控制卡系统控制LED显示屏的工作方式基本等同于电脑的监视器，它以至少60帧/秒更新速率点点对应地实时映射电脑监视器上的图像,通常具有多灰度的颜色显示能力，可达到多媒体的宣传广告效果。其主要特点是：实时性、表现力丰富、操作较为复杂、价格高。一套同步led显示屏控制卡系统一般由发送卡、接收卡、和DVI显卡组成。同步led显示屏控制卡. 异步LED显示屏控制卡又称脱机led控制卡或脱机卡。主要用来显示各种文字、符号和图形或动画为主。画面显示信息由计算机编辑，经RS232/485串行口预先置入led显示屏的帧存储器，然后逐屏显示播放，循环往复，显示方式丰富多彩，变化多样。其主要特点是：操作简单、价格低廉、使用范围较广。简易异步led控制卡只可以显示数字时钟、文字、特殊字符。图文异步led控制卡除具有简易控制系统的功能外，最大的特点是可以分区域控制显示屏幕内容。支持模拟时钟显示、倒计时、图片、表格及动画显示。具有定时开关机、温度控制、湿度控制等功能。 同步led控制卡的组成 发送卡是将待显示的内容按LED显示屏要求的特定格式和一定的播出顺序在VGA显示器上显示；另一方面把VGA显示器上显示的画面通过采集卡，向控制板上发送，采集卡是VGA用于显示卡到led屏之间的接口卡。 接收卡是接收发送卡传输过来的视频信号(控制信号和数据信号)，将视频信号中的数据经过位面分离，分场存入外部缓存，然后分区读出，传送给显示驱动屏。
控制卡设置教程1(卡乐控制卡)(1)
控制卡设置教程1(卡乐控制卡) LED显示屏的控制卡有多种品牌和产品，但是控制卡的设置大同小异，这里以"卡乐"控制卡为例。（“卡乐”控制卡通常以X开头，比如：X2S、X3S、X4E、X8等） 第一步：打开软件，设置屏体参数。（如要求输入密码，密码为：168） 第二步：选择卡的型号，宽度和高度，单元板类型。（宽度和高度，是指单元板横向与纵向的发光点数） 屏幕宽度和高度如何计算？ 这里的宽度和高度，并不是用卷尺实际量到的尺寸。 我们看到下面这张P10单元板的图，高度上有16个像素点，宽度上有32个像素点。 如果你所购买了一块屏，共有30张单元板组成这块屏。高度上有3张，宽度上有10张，那么高度：16×3=48，宽度：32×10=320。但如果是室内单元
板的话，那么一张单元板高度上有32个像素点，宽度上有64个像素点。 1.户外P10单元板：宽度：32，高度：16（其中数字10表示：点与点之间的间距是10mm） 2.室内F 3.75单元板：宽度是：64，高度是：32（其中数字3.75表示：每个发光点的直径是3.75mm，并不是点与点之间的间距）
第三步：单击“字幕”，会在节目1的下面增加了字幕1，同时在右边看到了一个绿色的框，拖动绿色框的右边线，把这个框拉到与黑色的区域一样大。下面的放大镜，可以放大或者缩小这个区域，方便观察。 第四步：输入文字，选择合适的字体、字号大小、上屏方式和速度。选择“预览”看一下走字的效果。如果效果不好，再点一下“停止”，重新设一下上屏方式和速度。调整字的大小时，大小与绿色的框差不多高就可以了。（注：预览时
走字的速度与实际屏上的速度有差别） 第五步：选择"USB",导入到U盘。最后拔出U盘，插上显示屏上，通常会出现“成功拔出U盘"等字样，表示导入数据成功，拔出U盘即可。 常见问题： 1、导入到U盘以后，出现提示：节目1：含有重叠区域。
LED显示屏箱体尺寸和数量计算方法
LED显示屏箱体尺寸和数量计算方法 现在LED显示屏应用越来越普遍，可是对于销售人员和用户来说，已知显 示屏的长和宽，如何计算箱体尺寸和数量呢？锐凌光电小编教您计算整屏箱体数量以及箱体尺寸。 例如：客户想做一个户外P8全彩LED显示屏，长约9.5米左右，高约4.5米左右，用户外防水箱体做成整屏，而P8户外模组的尺寸为256*128mm，此时首先要算出长和高各需要多少张模组，才可以算出箱体尺寸和数量。箱体长可取512、768、1024、1280mm，箱体高可取512、640、768、896、1024、1152、1280mm， 以下是具体计算方法： 长：9500mm / 256mm=37.109375（长取37张板，用屏体长除以模组长）高：4500mm / 128mm=35.15625（高取35张板，用屏体长除以模组高） 共需要模组数量：长37*高35=1295张 显示屏的实际长为：37张*256mm=9472mm 显示屏的实际高为：35张*128mm=4480mm 显示屏的实际面积为：9472mm*4480mm=4243456mm2 显示屏的长、高和面积都算出来了，这时需要算箱体的尺寸和数量，可是到底怎么计算呢？锐凌光电小编教您一个简单的计算方法，那就是借助Excel表格，首先你要清楚你需要的箱体尺寸是多少，我这里取箱体的长为768mm，然后在Excel表格中写上768，然后用屏体长9472mm除以箱体长768mm=12个，这时 用鼠标单击第一个768不松手，一直拉到最后一个768，然后看Excel表格左下角的数字，看到9216，这个就表示屏体的长，如下图所示： 那么原来算出来的屏体长是9472，用9472减去9216等于256，这时我们会发现长为256刚好是模组的长，很显然不能做成箱体的长，所以第12个箱体的长取768（3张模组）很明显是错的，那么第12和13个箱体的长我们应改为512mm （2张模组），这时我们用鼠标单击第一个768不松手，一直拉到最后一个512时，发现左下角的尺寸是9472，刚好满足屏体的长，长需要13个箱体，如下图所示：所以下一步我们就要算箱体的高了。 同理，箱体的高的计算方法一样，首先取屏体高4480mm除以箱体高768mm 等于5个箱体，如下图所示，箱体高的尺寸为3840mm，用屏体4480mm减去箱
LED显示屏控制卡硬件连接
LED显示屏控制卡硬件连接说明 注意，系统连接好通电后，若发现显示屏上某行或某些点处于超亮状态（即“亮线”），请立刻关闭显示屏电源并检查接线是否正确。关电不及时有可能会烧坏显示屏行管，责任自负。 中帝威LED显示屏控制卡的连接基本相同，以30卡为例进行说明：30型控制卡： 一，控制卡和屏连接 新版控制卡的PCB上自带了08接口和12接口，板子为蓝色。08接口通常接φ3、φ5等室内屏，12接口通常接P10、P16等户外屏。 08接口定义 12接口定义
接线前请认准接口，不要接错，不要接反。否则可能烧屏、烧卡。如果您的模组不是这2种接口，说明不适合我们的卡，请不要强行尝试。 二：卡和电脑的链接： 1，使用RS232接口是，要采用RS232交叉电缆，接线方法： 2,采用RS485接口的，RS485连接说明： 如果您购买的是普通卡，可以直接通过市面上的RS232->RS485无源转换器转为485接口。 连线如下：
则DB头的7为A+，8为B-,5为GND； 要和RS232转485的转换器相连接 多台显示器是并行连接的。 RS485接线的提示： a)A+和B-信号应使用一对双绞线连接，如果您是用网线连接，一定要用 一组线中的2根连A+和B-。否则将会有较大的干扰。 b)连接控制卡和RS485设备时，如果通讯不顺畅，可以尝试让2端共地 （即除了A+和B-外，还要把地线连在一起。控制卡上5脚是地线）， 共地时线一定要牢靠连接，并且够粗。 c)如果联网较多，或者线路较长，为了增强稳定性，可以尝试在总线末端 增加一个终端匹配电阻（120Ω，功率要大）。 d)可以尝试增加偏置电阻以改善通讯质量。控制卡上已经预留焊盘，为 R5、R7。电阻阻值可以根据经验确定。
led显示屏的规格 计算尺寸
一、LED显示屏组成材料 1、 LED与LED显示屏 LED 的发光颜色和发光效率与制作 LED 的材料和工艺有关，目前广泛使用的有红、绿、蓝(R、G、B)三种。由于 LED 工作电压低（仅 1.5-3V ），能主动发光且有一定亮度，亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（ 10 万小时），所以在大型的显示设备中，目前尚无其他的显示方式与 LED 显示方式匹敌。把红色和绿色的 LED 放在一起作为一个象素制作的显示屏叫双色屏或彩色屏；把红、绿、蓝三种 LED 管放在一起作为一个象素的显示屏叫三色屏或全彩屏。制作室内 LED显示屏的象素尺寸一般是 2-10 毫米，常常采用把几种能产生不同基色的 LED 管芯封装成一体，室外 LED显示屏的象素尺寸多为 12-26 毫米，每个象素由若干个各种单色 LED 组成，常见的成品称象素筒，双色象素筒一般由 3 红 2 绿组成，三色象素筒用 2 红 1 绿 1 兰组成。无论用 LED 制作单色、双色或三色屏，欲显示图象需要构成象素的每个LED 的发光亮度都必须能调节，其调节的精细程度就是显示屏的灰度等级。灰度等级越高，显示的图像就越细腻，色彩也越丰富，相应的显示控制系统也越复杂。一般 256 级灰度的图像，颜色过渡已十分柔和，而 16 级灰度的彩色图像，颜色过渡界线十分明显。所以，彩色 LED显示屏当前都要求做成 256 级灰度的。 2、应用于显示屏的 LED 发光材料有以下几种形式： ① LED 发光灯(或称单灯) 一般由单个 LED 晶片，反光碗，金属阳极，金属阴极构成，外包具有透光聚光能力的环氧树脂外壳。可用一个或多个（不同颜色的）单灯构成一个基本像素，由于亮度高，多用于户外显示屏。 ② LED 点阵模块由若干晶片构成发光矩阵 , 用环氧树脂封装于塑料壳内。适合行列扫描驱动，容易构成高密度的显示屏，多用于户内显示屏。 ③ 贴片式 LED 发光灯( 或称 SMD LED) 就是 LED 发光灯的贴焊形式的封装，可用于户内全彩色显示屏，可实现单点维护，有效克服马赛克现象。 二、LED显示屏分类 1 LED 显示屏分类多种多样，大体按照如下几种方式分类： （1）按使用环境分为户内 , 户外及半户外 户内屏面积一般从不到 1 平米到十几平米 , 点密度较高，在非阳光直射或灯光照明环境使用，观看距离在几米以外，屏体不具备密封防水能力。户外屏面积一般从几平米到几十甚至上百平米，点密度较稀 ( 多为 1000-4000 点每平 米 ), 发光亮度在 3000-6000cd/ 平米 ( 朝向不同，亮度要求不同 ) ，可在阳光直射条件下使用，观看距离在几十米以外，屏体具有良好的防风抗雨及防雷能力。半户外屏介于户外及户内两者之间 , 具有较高的发光亮度 , 可在非阳光直射户外下使用，屏体有一定的密封，一般在屋檐下或橱窗内。 （2）按颜色分为单色，双基色，三基色( 全彩 ) 单色是指显示屏只有一种颜色的发光材料，多为单红色，在某些特殊场合也可用黄绿色 ( 例如殡仪馆 ) 。双基色屏一般由红色和黄绿色发光材料构成。三基色屏分为全彩色 (full color), 由红色，黄绿色 ( 波长 570nm) ，蓝色构成及真彩色 (nature color), 由红色，纯绿色 ( 波长 525nm), 蓝色构成。（3）按控制或使用方式分同步和异步 同步方式是指 LED 显示屏的工作方式基本等同于电脑的监视器，它以至少 30 场 / 秒的更新速率点点对应地实监视器上的图时映射电脑像 , 通常具有多灰 度的颜色显示能力，可达到多媒体的宣传广告效果。异步方式是指 LED显示屏

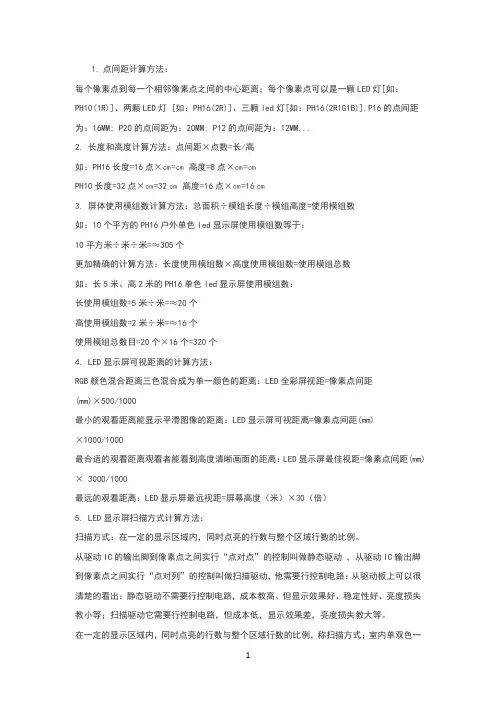

LED显示屏的计算方法
1.点间距计算方法： 每个像素点到每一个相邻像素点之间的中心距离；每个像素点可以是一颗LED灯[如： PH10(1R)]、两颗LED灯 [如：PH16(2R)]、三颗led灯[如：PH16(2R1G1B)],P16的点间距为：16MM; P20的点间距为：20MM; P12的点间距为：12MM... 2. 长度和高度计算方法：点间距×点数=长/高 如：PH16长度=16点×㎝=㎝高度=8点×㎝=㎝ PH10长度=32点×㎝=32㎝高度=16点×㎝=16㎝ 3. 屏体使用模组数计算方法：总面积÷模组长度÷模组高度=使用模组数 如：10个平方的PH16户外单色led显示屏使用模组数等于： 10平方米÷米÷米=≈305个 更加精确的计算方法：长度使用模组数×高度使用模组数=使用模组总数 如：长5米、高2米的PH16单色led显示屏使用模组数： 长使用模组数=5米÷米=≈20个 高使用模组数=2米÷米=≈16个 使用模组总数目=20个×16个=320个 4. LED显示屏可视距离的计算方法： RGB颜色混合距离三色混合成为单一颜色的距离：LED全彩屏视距=像素点间距 (mm)×500/1000 最小的观看距离能显示平滑图像的距离：LED显示屏可视距离=像素点间距(mm) ×1000/1000 最合适的观看距离观看者能看到高度清晰画面的距离：LED显示屏最佳视距=像素点间距(mm) × 3000/1000 最远的观看距离：LED显示屏最远视距=屏幕高度（米）×30（倍） 5. LED显示屏扫描方式计算方法： 扫描方式：在一定的显示区域内，同时点亮的行数与整个区域行数的比例。 从驱动IC的输出脚到像素点之间实行“点对点”的控制叫做静态驱动，从驱动IC输出脚到像素点之间实行“点对列”的控制叫做扫描驱动，他需要行控制电路：从驱动板上可以很清楚的看出：静态驱动不需要行控制电路，成本教高、但显示效果好、稳定性好、亮度损失教小等；扫描驱动它需要行控制电路，但成本低，显示效果差，亮度损失教大等。 在一定的显示区域内，同时点亮的行数与整个区域行数的比例，称扫描方式；室内单双色一
LED显示屏控制卡使用中常见问题及最佳解决方法
LED显示屏控制卡使用中常见问题及最佳解决方法 一般分为：显示问题、通讯问题、功能需求问题 解决方法三部曲：按测试键（测电源和排线的连接），串口通讯的话点软件里的开关机（测端口和通讯线），断开电源等所有的灯珠熄灭后再上电（初始化），以下为常见案例及最佳解决方案： 一、显示问题，数据由控制卡上的排针传输到显示屏的排针，通电的前提下显示出来 1.发送成功后，显示屏显示花屏、乱码，有规律的移动（看不出来字的） 答：典型的扫描方式选择错误，半户外、户外的一般4扫，室内的16扫，车载屏8扫，设置屏参里更改后保存并发送成功就可以了 2.发送成功后，显示屏出现横着的亮线，隔几行亮1行的那种 答：排线方向反了，按测试键（控制卡上自带的），这种情况一般是切换不动的，把连接显示屏和控制卡的一端反过来连上就可以了 3.发送成功显示黑屏（任何亮点都没） 答：1）这个比较麻烦，首先确保电源是通着的，按测试键，可以正常切换把编辑的内容字高调大占满全屏发送，如果依然黑屏，把控制卡这端的排线从12-1这组排线开始，一组一组的试……可能两个高的屏，把排线插到控制卡3.4组了2）亮度是不是调成最暗的了？软件里的亮度调节检查一下 3）半户外、户外屏应该接到12组排针上，是不是连到08上了？ 4.发送成功后，显示屏显示亮度不均匀，一行亮一行暗， 答：OE极性反了，可以通过软件里的设置屏参--OE极性更改---保存----发送，也可以通过硬件调节，比如HT-3B、HT-3BU卡自带OE按键，按一下就可以了5.发送成功后，文字上下部分颠倒混乱 答：控制卡上排针有标记的比如：T12-1就是显示屏从上向下数第一行，T12-2是第二行…… 这种情况就是显示屏的行数和控制卡排线的行数不是一一对应的，导致内容颠倒6.发送成功后，显示屏内容显示的高度或长度小于显示屏实际宽高，导致有部分乱点 答：检查下实际显示屏高和长的点数（灯珠数量）和软件里设置屏参中的点数是否一致，不一致的调一致再编辑发送就可以了 7.发送成功后，编辑的部分内容显示屏上没显示 答：同第6，实际显示屏点数比设置屏参中的点数小，导致编辑的部分内容显示到显示屏外面去了 8.发送成功显示屏上显示卡型（卡型不一致或数据没传完整）

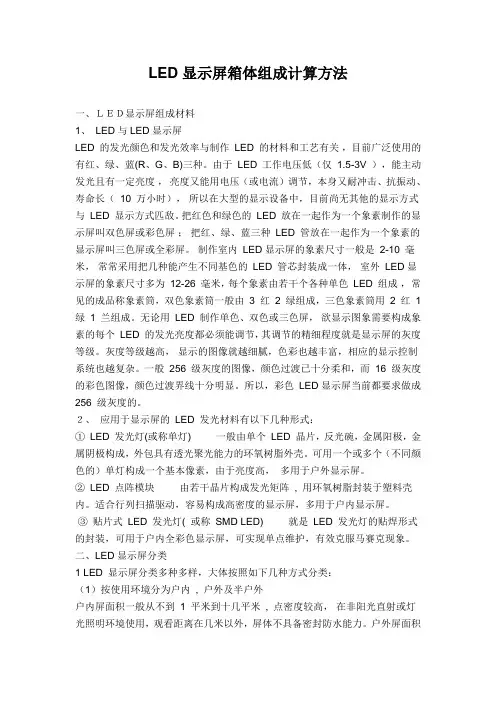

LED显示屏的计算方法
LED显示屏箱体组成计算方法 一、ＬＥＤ显示屏组成材料 1、LED与LED显示屏 LED 的发光颜色和发光效率与制作LED 的材料和工艺有关，目前广泛使用的有红、绿、蓝(R、G、B)三种。由于LED 工作电压低（仅1.5-3V ），能主动发光且有一定亮度，亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（10 万小时），所以在大型的显示设备中，目前尚无其他的显示方式与LED 显示方式匹敌。把红色和绿色的LED 放在一起作为一个象素制作的显示屏叫双色屏或彩色屏；把红、绿、蓝三种LED 管放在一起作为一个象素的显示屏叫三色屏或全彩屏。制作室内LED显示屏的象素尺寸一般是2-10 毫米，常常采用把几种能产生不同基色的LED 管芯封装成一体，室外LED显示屏的象素尺寸多为12-26 毫米，每个象素由若干个各种单色LED 组成，常见的成品称象素筒，双色象素筒一般由3 红 2 绿组成，三色象素筒用 2 红 1 绿1 兰组成。无论用LED 制作单色、双色或三色屏，欲显示图象需要构成象素的每个LED 的发光亮度都必须能调节，其调节的精细程度就是显示屏的灰度等级。灰度等级越高，显示的图像就越细腻，色彩也越丰富，相应的显示控制系统也越复杂。一般256 级灰度的图像，颜色过渡已十分柔和，而16 级灰度的彩色图像，颜色过渡界线十分明显。所以，彩色LED显示屏当前都要求做成256 级灰度的。 ２、应用于显示屏的LED 发光材料有以下几种形式： ①LED 发光灯(或称单灯) 一般由单个LED 晶片，反光碗，金属阳极，金属阴极构成，外包具有透光聚光能力的环氧树脂外壳。可用一个或多个（不同颜色的）单灯构成一个基本像素，由于亮度高，多用于户外显示屏。 ②LED 点阵模块由若干晶片构成发光矩阵, 用环氧树脂封装于塑料壳内。适合行列扫描驱动，容易构成高密度的显示屏，多用于户内显示屏。 ③贴片式LED 发光灯( 或称SMD LED) 就是LED 发光灯的贴焊形式的封装，可用于户内全彩色显示屏，可实现单点维护，有效克服马赛克现象。 二、LED显示屏分类 1 LED 显示屏分类多种多样，大体按照如下几种方式分类： （1）按使用环境分为户内, 户外及半户外 户内屏面积一般从不到1 平米到十几平米, 点密度较高，在非阳光直射或灯 光照明环境使用，观看距离在几米以外，屏体不具备密封防水能力。户外屏面积

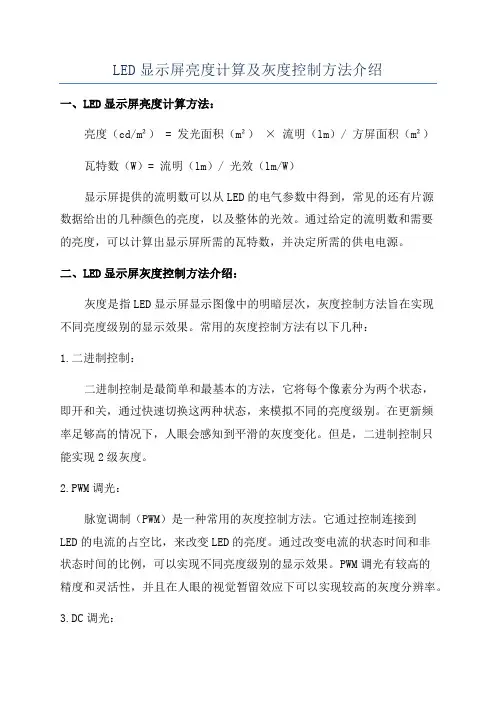

LED显示屏亮度计算及灰度控制方法介绍
LED显示屏亮度计算及灰度控制方法介绍 LED显示屏行业内所称的灰度也可以称之为LED亮度。灰度等级也称中间色调，主要用于传送图像、图片、视频、分别有16级、32级、64级三种方式，它采用矩阵处理方式将文件的像素处理成16、32、64级层次，使传送的图片更清晰。无论是全彩屏，还是双色屏，要显示图像或动画都需要对构成象素的每个LED发光灰度进行调节，其调节的精细程度就是我们通常所说的灰度等级。 LED显示屏亮度计算及灰度控制方法介绍 一、显示屏的亮度计算方法 以全彩屏为例，通常红、绿、蓝白平衡配比为3:6：1 红色LED灯亮度：亮度（CD）/M2点数/M20.3（白平衡配比占30%）2 绿色LED灯亮度：亮度（CD）/M2点数/M20.6（白平衡配比占60%） 蓝色LED灯亮度：亮度（CD）/M2点数/M20.1（白平衡配比占10%） （1）已知整屏亮度求单管亮度。 例如：每平米2500点密度，2R1G1B，每平米亮度要求为5000cd/m2，则： 红色LED灯亮度为：500025000.32=0.3cd=300mcd 绿色LED灯亮度为：500025000.6=1.2cd=1200mcd 蓝色LED灯亮度为：500025000.1=0.2cd=200mcd 每像素点的亮度为：0.32+1.2+0.2=2.0cd=2000mcd （2）已知单管亮度求整屏亮度。 例如：以P31.25，日亚管为例。 HSM显示屏主要管芯规格红绿 HSM-PH-A+（日亚）180-440mcd1020-2400mcd 因为白平衡配亮度配比红：绿：蓝=3:6：1;又白平衡的配比以绿管亮度去配其它管。所以如下：
LED屏控制卡与控制系统判别方法
LED屏控制卡与控制系统判别方法 led显示屏以显示各种文字、符号和图形为主。画面显示信息由计算机编辑，经RS232/485串行口预先置入led显示屏的帧存储器，然后逐屏显示播放，循环往复。显示方式丰富多彩，显示屏脱机工作。LED显示屏因其控制灵活， 操作方便，成本低廉，在社会各行业有着广泛的应用。目前几种常用的控制卡为：HD-M型控制卡、HT-3BU型控制卡、HT-CA型控制卡。 LED显示屏控制卡负责接收来自计算机串行口的画面显示信息，置入帧存 储器，按分区驱动方式生成led显示屏所需的串行显示数据和扫描控制时序。 led显示屏控制系统，又称led显示屏控制器、led显示屏控制卡。 LED显示屏控制系统分为同步与异步： LED显示屏异步控制系统，LED显示屏异步控制系统又称LED显示屏脱机控制系统或脱机卡，主要用来显示各种文字、符号和图形或动画为主，画面显示 信息由计算机编辑，经RS232/485串行口预先置入LED显示屏的帧存储器，然 后逐屏显示播放，循环往复，显示方式丰富多彩，变化多样。其主要特点是： 操作简单、价格低廉、使用范围较广，LED显示屏简易异步控制系统只可以显 示数字时钟、文字、特殊字符，LED显示屏图文异步控制系统除具有简易控制 系统的功能外，最大的特点是可以分区域控制显示屏幕内容，支持模拟时钟显示、倒计时、图片、表格及动画显示，具有定时开关机、温度控制、湿度控制 等功能。 LED显示屏同步控制系统，主要用来实时显示视频、图文、通知等，主要 用于室内或户外全彩led大屏幕显示屏，LED显示屏同步控制系统控制LED显 示屏的工作方式基本等同于电脑的监视器，它以至少60帧/秒更新速率点点对 应地实时映射电脑监视器上的图像,通常具有多灰度的颜色显示能力,可达到多 媒体的宣传广告效果。其主要特点是：实时性、表现力丰富、操作较为复杂、 价格高。一套LED显示屏同步控制系统一般由发送卡、接收卡、和DVI显卡组成。本文由中国标识网收集整理,更多信息请访问标识商学院。
