单管放大电路

模电仿真实验 共射极单管放大器

仿真实验报告册 仿真实验课程名称：模拟电子技术实验仿真仿真实验项目名称：共射极单管放大器 仿真类型（填■）：（基础■、综合□、设计□） 院系：专业班级： 姓名：学号： 指导老师：完成时间： 成绩：

一、实验目的 （1）掌握放大器静态工作点的调试方法，熟悉静态工作点对放大器性能的影响。 （2）掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。 （3）熟悉低频电子线路实验设备，进一步掌握常用电子仪器的使用方法。 二、实验设备及材料 函数信号发生器、双踪示波器、交流毫伏表、万用表、直流稳压电源、实验电路板。 三、实验原理 电阻分压式共射极单管放大器电路如图所示。它的偏置电路采用（R W +R 1）和R 2组成的分压电路，发射极接有电阻R 4（R E ），稳定放大器的静态工作点。在放大器的输入端加入输入微小的正弦信号U i ，经过放大在输出端即有与U i 相位相反，幅值被放大了的输出信号U o ，从而实现了电压放大。 在图电路中，当流过偏置电阻R 1和R 2的电流远大于晶体管T 的基极电流I B 时（一般5~10倍），则它的静态工作点可用下式进行估算（其中U CC 为电源电压）： CC 21W 2 BQ ≈ U R R R R U ++ （3-2-1） C 4 BE B EQ ≈I R U U I -= （3-2-2） )(43C CC CEQ R R I U U +=- （3-2-3） 电压放大倍数 be L 3u ||=r R R β A - （3-2-4） 输入电阻 be 21W i ||||)(r R R R R += （3-2-5） 图 共射极单管放大器

实验1 单级放大电路

实验1 单级放大电路 1．实验目的 1）学习使用电子仪器测量电路参数的方法。 2）学习共射放大电路静态工作点的调整方法。 3）研究共射放大电路动态特性与信号源内阻、负载阻抗、输入信号幅值大小的关系。2．实验仪器 示波器、信号发生器、交流毫伏表、数字万用表。 3．预习内容 1）三极管及共射放大器的工作原理。 2）阅读实验内容。 4．实验内容 实验电路为共射极放大器，常用于放大电压。由于采用了自动稳定静态工作点的分压式偏置电路（引入了射极直流电流串联负反馈），所以温度稳定性较好。 1）联接电路 (1)用万用表判断实验箱上的三极管的极性和好坏。由于三极管已焊在实验电路板上，无法用万用表的h EF档测量。改用万用表测量二极管档测量。对NPN三极管，用正表笔接基极，用负表笔分别接射极和集电极，万用表应显示PN结导通；再用负表笔接基极，用正表笔分别接射极和集电极，万用表应显示PN结截止。这说明该三极管是好的。用万用表判断实验箱上电解电容的极性和好坏。对于10μF电解电容，可选择200kΩ电阻测量档，用万用表的负极接电解电容的负极，用万用表的正极接电解电容的正极，万用表的电阻示数将不断增加，直到超过示数的范围。这说明该电解电容是好的。 ⑵按图1.1联接电路。 ⑶接通实验箱交流电源，用万用表测量直流12V电源电压是否正常。若正常，则将12V 电源接至图1.1的Vcc。 图1.1 共射极放大电路

⑷ 测量电阻R C 的阻值。将V i 端接地。改变R P （有案可查2 2k Ω、100k Ω、680k Ω三个可变电阻可选择），测量集电极电压V C ，求 I C =(V CC －V C )/R C 分别为0.5mA 、1mA 、1.5mA 时三极管的β值。建议使用以下方法。 b B cc 2b B B R V V R V I -=+ p 1b b R R R += B C I I =β （1-1） 请注意，电路断电、电阻从电路中开路后才能用万用表测量电阻值。本实验用测电阻值、电 压值来计算电流值，而不是直接测量电流，是因为本实验电路的电流较小，测量电流的测量误差较测量电压、电阻的误差大。同时还因为测量电流时万用表的内阻趋于零，使用不当很可能损坏万用表。 Vcc=11.992 V 图1.2是示意图。它示意i C 并不严格等于βi B ， 只是近似等于βi B ；或者说β并不是一个常数。通常， β随i B 增大而增大。 对于一个三极管，β随i B 的变化越小越好。用图 解法表示共发射极放大器放大小信号的原理可知，β 随i B 变化而变化是正弦波小信号经共发射极放大器放 大后产生非线性谐波失真的原因。若表1.1中β的数 值较接近，则表1.6中的非线性谐波失真应较小。使 用不同实验箱的同学之间可验证上述分析。由此可见， 在制作小信号放大器时，若要求其非线性谐波失真尽可能小，则应挑选β值随i B 变化而变化尽可能小的三极管。 2) 调整静态 电压放大器的主要任务是使失真尽可能小地放大电压信号。为了使输出电压失真尽可能小，一般地说，静态工作点Q 应选择在输出特性曲线上交流负载线的中点。若工作点选得太高，放大器在加入交流信号后容易引起饱和失真；若选得太低，容易引起截止失真。对于小信号放大器而言，若输出交流信号幅度较小，电压放大器的非线性失真将不是主要问题，因此Q 点不一定要选在交流负载线的中点，而可根据其他要求来选择。例如，希望放大器耗电省、噪声低，或输入阻抗高，Q 点可选得低一些。 将V i 端接地。调整R P ，使V C =6V ，测量计算并填写表1.2，绘制直流负载线，估算静态工作点和放大电路的动态范围；分析发射极直流偏置对放大器动态范围的影响。

高频单级、两级小信号单、双调谐放大器通信电子电路硬件实验报告

实验一高频（单级、两级）小信号（单、双）调谐放大器 一、实验目的 1、掌握高频小信号调谐放大器的工作原理； 2、掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算方法。 二、实验内容 1、测量各放大器的电压增益； 三、实验仪器 BT-3扫频仪（选做）一台、20MHz示波器一台、数字式万用表一块、调试工具一套 四、实验基本原理 1、单级单调谐放大器 图1－1 单级单调谐放大器实验原理图 实验原理图如图1－1所示，本实验的输入信号（10.7MHz）由正弦波振荡器模块的石英晶体振荡器或高频信号源提供。信号从TP5处输入，从TP10处输出。调节电位器W3可改变三极管Q2的静态工作点，调节可调电容CC2和中周T2可改变谐振回路的幅频特性。 2、单级双调谐放大器 图1－2 单级双调谐放大器实验原理图 实验原理图如图1－2所示，单级双调谐放大器和单级单调谐放大器共用了一部分元器件。两个谐振回路通过电容C20（1nF）或C21（10 nF）耦合，若选择C20为耦合电容，则TP7接TP11；若选择C21为耦合电容，则TP7接TP12。 3、双级单调谐放大器 图1－3 双级单调谐放大器实验原理图 实验原理图如图1－3所示，若TP5处输入信号的峰峰值为几百毫伏，经过第一级放大器后可达几伏，此信号幅度远远超过了第二级放大器的动态范围，从而使第二级放大器无法发挥放大的作用。同时由于输入信号不可避免地存在谐波成分，经过第一级谐振放大器后，由于谐振回路频率特性的非理想性，放大器也会对残留的谐波成分进行放大。所以在第一级与第二级放大器之间又加了一个陶瓷滤波器（FL3），一方面滤除放大的谐波成分，另一方面使第二级放大器输入信号的幅度满足要求。 实验时若采用外置专用函数信号发生器，调节第一级放大器输入信号的幅度，使第一级放大器输出信号的幅度满足第二级放大器的输入要求，则第一级与第二级放大器之间可不用再经过FL3。 4、双级双调谐放大器 图1－4 双级双调谐放大器实验原理图 实验原理图如图1－4所示，第一级放大器两谐振回路的耦合电容（C20、C21）可选，第二级放大器两谐振回路的耦合电容不可选（固定为C26，1nF），两级放大器之间是否接FL3及相应原因与两级单调谐放大器相同。

单管放大电路的设计与实现实验报告

华中科技大学 《电子线路设计、测试与实验》实验报告 实验名称：单管放大电路的设计与实现 院（系）： 专业班级： 姓名： 学号： 时间： 地点：华中科技大学南一楼 实验成绩： 指导教师：

一、实验目的 1.掌握单管放大电路的工作原理。 2.掌握MOSFET共源放大电路以及BJT共射放大电路静态工作点的设置与调整方法。 3.了解电路参数变化对于电路静态工作点的影响。 4.学习使用PSpice或Multisim软件对模拟电子电路进行仿真分析。 5.掌握BJT单极共射放大电路主要性能指标（A v、R i、R o）的测量方法。 二、实验元器件 类型型号（参数）数量 三极管9013 1只 电位器100kΩ1只 电阻51Ω、1kΩ、100kΩ各1只； 10kΩ、10kΩ各2只； 电容10μF 2只 47μF 1只 三、实验原理及参考电路 1.参考电路 实验电路如图1所示。该电路采用自动稳定工作点的分压式射极偏置电路，其温度稳定性好。 图1 2.静态工作点的估算与调整 静态工作点是指输入交流信号为零时三极管的基极电流IBE、集电极电流I CQ、和管压降V CEQ。 根据上图所示的直流通路可得出： 开路电压V BB = R b12V CC/（R b11+R b12） 内阻R B = R b11//R b12

则I BQ =（V BB–V BEQ）/( R B +(1+β)( R e1 +R e2)) I CQ = βI BQ V CEQ ≈ V CC – (R C + R e1 +R e2)I CQ 当管子确定后，改变V CC、R B、R B2、R C、（或R E）中任一参数值，都会导致静态工作点的变化。当电路参数确定后，静态工作点主要通过R P调整。工作点偏高，输出信号易产生饱和失真；工作点偏低，输出波形易产生截止失真。但当输入信号过大时，管子将工作在非线性区，输出波形会产生双向失真。当输出波形不很大时，静态工作点的设置应偏低，以减小电路的表态损耗。 3.放大电路电压增益的测量 放大电路电压增益A v 是指输出电压与输入电压的有效值之比，即 A v =V o /V i。 对于该电路，放大电路的电压增益A v 为 A v= -β(R C // R L) /( r be + (1 + β)R e1) 当三极管跟负载电阻选定后，A v主要取决于静态工作点I CQ。 4.输入电阻的测量 对于上述参考电路图所示参数，放大电路输入电阻为： R i = R b11//R b12//[r be + (1 + β)R e1] 三极管输入电阻r be 为： r be = 300 + (1+β)CQ 测量原理为：在信号源与放大电路之间串一个已知阻值的电阻R,用万用表分别测出R 两端的电压V S，和V i，则输入电阻为： Ri = Vi / Ii = Vi R /( V s- V i) 5.输出电阻的测量 输出电阻的测量原理为：用万用表分别测量放大器的开路电压V O和负载电阻上的电压V OL，则输出电阻R O可通过计算求得。 R O =( V O – V OL)R L /V OL 当R L = R O 时，测量误差最小。 6.幅频特性的测量 放大器的幅频特性是指放大器的增益与输入信号频率之间的关系曲线。一般用逐点法进行测量。在保持输入信号幅值不变的情况下，改变输入信号的频率，住店测量不同频率点的电压增益。利用各点数据，在单对数坐标纸上描绘出幅频特性曲

单管共集放大电路分析

课程设计说明书 学生姓名:学号： 学院: 班级: 题目: 晶体管单管共集电极放大电路分析 指导教师：职称: 2012 年7 月 2 日

一.课题名称： 晶体管单管共集电极放大电路分析 二.设计任务及要求： 1.分析静态工作点 2.失真分析 3.动态分析 4.参数扫描分析 5.频率响应 三.设计原理： 放大是对模拟信号最基本的处理，在大多数的电子系统中都含有各种各样的放大电路，其作用是将微弱的模拟信号放大到所需的数值。放大电路及其基本分析方法是构成其他模拟电路的基本单元和基础，是模拟电子技术课程研究的主要内容之一。 电路的组成:电路要能放大,晶体管应工作在放大区,即Ube>0,Ubc<0,所以电源和电阻的设置要满足这些条件。其基本电路如图所示.

Vbb和Rb及Re相配合,给晶体管设置合适的基极电流;Vcc提供了晶体管的集电极电流和输出电流.交流信号Ui从基极输入,产生变化的基极电流Ib,再通过晶体管得到了放大了的Ie,而变化的Ie流过电阻Re得到了变化的电压,从发射极输出.对于交流信号来说,集电极是公共端,所以是共集放大电路。 本实验使用Multisim 10进行仿真。该软件基于PC平台，采用图形操作界面虚拟仿真了一个与实际情况非常相似的电子电路实验工作台，他几乎可以完成在实验室进行的所有电子电路实验，已被广泛应用于电子电路分析，设计，仿真等项目中，是目前世界上最为流行的EDA软件之一，已被广泛应用于国内外的教育界和电子技术界。 四.仿真过程： 本实验基本电路图如下图所示： XSC1 A B Ext Trig + + _ _+_ V1 10mVrms 1kHz 0° R1 1kΩ 1 C1 10uF 2 R2 10kΩ R3 35kΩ Q1 2N2222A 3 VCC 12V R4 2kΩ VCC R5 1kΩ C2 10uF 5 R6 2kΩ C3 47uF 4 6 1.静态工作点的分析： 三极管是放大电路的核心，要使放大电路正常工作，必须为三极管设置合适的外部工作

单级放大电路知识点

一、三种常见共射放大电路静态分析见下表所示 上表是常见共射电路的静态工作点。对于实际电路不一定完全跟表中电路相同。求解时遵循以下几点可以求出。 1.思路：①画出该电路的直流通路图。 ②从电源经过基极绕到地列出电压方程(有些电路需经过电工知识进行简化，像分压式可用戴维南定理对R b1、R b2部分等效)求出I BQ 。 ③根据电流放大作用求出I CQ 。 ④从电源经过集电极到发射极到地列电压方程求出U CEQ 。 2．静态工作点的稳定 (1)固定偏置电路 没有稳定静态工作点作用，只能用在要求不高的电路中。 (2)分压式偏置电路 ①静态工作点稳定过程 ②工作点稳定对电路元件参数要求 A ．要稳定效果好：V BQ 要一定，就要求I 1≈I 2 I BQ 。这样才能保证V BQ ≈ R b2 R b1＋R b2 V G 。一般情况下 ??? ??I 1≈I 2＝（5～10）I BQ 硅管 I 1≈I 2＝（10～20）I BQ 锗管 B ．稳定静态工作点效果：V EQ ＝I EQ R E 的上升使U BEQ 下降。当R e 越大，U BEQ 下降越快，调整灵敏度

越高，这样就有V EQ U BEQ ，一般有?????V BQ ＝（3～5）U BEQ 或（3～5）V 硅管 V BQ ＝（5～10）U BEQ 或（1～3）V 锗管。 (3)集—基反馈式 静态工作点稳定过程：V CQ ＝V G －(I CQ ＋I BQ )R c 二、三种常见共射放大电路动态分析见下表所示

几点说明： 1.r be 是三极管的输入电阻，属动态电阻，即交流阻抗，但其大小跟晶体管的静态电流大小有关，一般的估算公式为r be ＝r ′bb ＋(1＋β)26mV I E mA ＝r ′bb ＋26mV I BQ mA 单位为欧姆(Ω)。 (2)r′bb 为三极管基极的等效 电阻，小功率一般约为300Ω，近似计算时，按给出值代入，不给出值时取300Ω代替。 2．输入电阻r i 和输出电阻r o 的物理意义。 r i 表征放大器输入端，相对于信号源而言是信号源的等效负载电阻。r i 越大，则向信号源索取的电流越小，信号源负担越轻。r o 表征放大器的输出端，相对于负载而言是负载的信号源，r o 即为信号源内阻，显然r o 越小，带负载的能力越强。 三、射极输出器 1、静态工作点 I BQ R b ＋I BQ (1＋β)R e ＋U BEQ ＝V G ， I CQ ＝βI BQ ， U CEQ ＝V G －I EQ R e ≈V G －I CQ R e 2、动态分析 ①电压放大倍数：A u ＝(1＋β)R L ′/[r be ＋(1＋β)R L ′]，其中R L ′＝R e ∥R L ②输入电阻：r i ＝[r be ＋(1＋β)R L ′]∥R b ③输出电阻：r o ＝∥R e ，其中R s ′＝R b ∥R s 3、射极输出器的特性： 射极输出器是共集电极电路，又称射极跟随器(uo ≈ui ，且同相) 电压放大倍数略小于1，电压跟随特性好，输入阻抗高，输出阻抗低，具有一定的电流放大能力和功率放大能力。 射极输出器的反馈类型为电压串联负反馈，且反馈系数为1，属深度负反馈，Auf ≈1/F ＝1。 4、射极输出器的应用 在多级放大电路中，射极输出器可作为输入级，以减轻信号源的负担；也可用作输出级，提高带负载的能力；还可作为放大器的中间隔离级，减小后级对前级电路的影响；另外，还可以用作阻抗变换器。

实验四 两级放大电路实验报告

实验四 两级放大电路 一、实验目的 l 、掌握如何合理设置静态工作点。 2、学会放大器频率特性测试方法。 3、了解放大器的失真及消除方法。 二、实验原理 1、对于二极放大电路，习惯上规定第一级是从信号源到第二个晶体管BG2的基极，第二级是从第二个晶体管的基极到负载，这样两极放大器的电压总增益Av 为： 2V 1V 1 i 1 O 2i 2O 1i 2O ,i 2O S 2O V A A V V V V V V V V V V A ?=?==== 式中电压均为有效值，且2i 1O V V =，由此可见，两级放大器电压总增益是单级电压增益的乘积，由结论可推广到多级放大器。 当忽略信号源内阻R S 和偏流电阻R b 的影响，放大器的中频电压增益为： 1be 2 be 1C 1be 1L 11i 1O S 1O 1V r r //R 1 r R V V V V A β-='β-=== 2 be L 2C 2 2be 2L 21O 2O 1i 2O 2V r R //R r R V V V V A β-='β-=== 2 be L 2C 2 1be 2be 1C 12V 1V V r R //R r r //R A A A β?β=?= 必须要注意的是A V1、A V2都是考虑了下一级输入电阻（或负载）的影响，所以第一级的输出电压即为第二级的输入电压，而不是第一级的开路输出电压，当第一级增益已计入下级输入电阻的影响后，在计算第二级增益时，就不必再考虑前级的输出阻抗，否则计算就重复了。 2、在两极放大器中β和I E 的提高，必须全面考虑，是前后级相互影响的关系。 3、对两级电路参数相同的放大器其单级通频带相同，而总的通频带将变窄。 ) dB (A log 20G 式中G G G V u o 2u o 1u uo =+= 三、实验仪器 l 、双踪示波器。 2、数字万用表。 3、信号发生器。 4、毫伏表 5、分立元件放大电路模块 四、实验内容 1、实验电路见图4-1

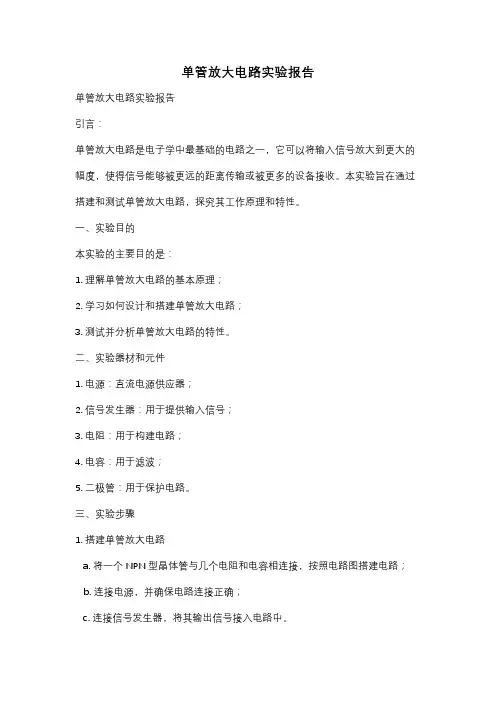

单管放大电路实验报告

单管放大电路 一、实验目的 1. 掌握放大电路直流工作点的调整与测量方法； 2．掌握放大电路主要性能指标的测量方法； 3．了解直流工作点对放大电路动态特性的影响； 4．掌握射极负反馈电阻对放大电路特性的影响； 5．了解射极跟随器的基本特性。 二、实验电路 实验电路如图2.1所示。图中可变电阻R W是为调节晶体管静态工作点而设置的。 三、实验原理 1.静态工作点的估算

将基极偏置电路CC V ，1B R 和2B R 用戴维南定理等效成电压源。 开路电压CC B B B BB V R R R V 2 12 += ，内阻 21//B B B R R R = 则 ) )(1(21E E B BEQ BB BQ R R R V V I +++-= β， BQ CQ I I β= CQ E E C CC CEQ I R R R V V )(21++-≈ 可见，静态工作点与电路元件参数及晶体管β均有关。 在实际工作中，一般是通过改变上偏置电阻R B1（调节电位器R W ）来调节静态工作点的。R W 调大，工作点降低（I CQ 减小），R W 调小，工作点升高（I CQ 增加）。 一般为方便起见，通过间接方法测量CQ I ，先测E V ，)/(21E E E EQ CQ R R V I I +=≈。 2.放大电路的电压增益与输入、输出电阻 be L C u r R R ) //(β-= A be B B i r R R R ////21= C O R R ≈ 式中晶体管的输入电阻r be ＝r bb′＋（β＋1）V T /I EQ ≈ r bb′＋（β＋1）×26/I CQ （室温）。 3.放大电路电压增益的幅频特性 放大电路一般含有电抗元件，使得电路对不同频率的信号具有不同的放大能力，即电压增益是频率的函数。电压增益的大小与频率的函数关系即是幅频特性。一般用逐点法进行测量。测量时要保持输入信号幅度不变，改变信号的频率，逐点测量不同频率点的电压增益，以各点数据描绘出特性曲线。由曲线确定出放大电路的上、下限截止频率f H 、f L 和频带宽度BW ＝f H －f L 。 需要注意，测量放大电路的动态指标必须在输出波形不失真的条件下进行，因此输入信号不能太大，一般应使用示波器监视输出电压波形。

PNP型单级共射放大电路

PNP 型单级共射放大电路 一、 实验目的 1、 设计一个PNP 型共射放大器，使其放大倍数为80，工作电流为80mA 。 二、 实验仪器 1、 示波器 2、信号发生器 3、数字万用表 4、交流毫伏表 5、直流稳压源 三、 实验原理 1、PNP 型单级共射放大器电路图如下： 2、 静态工作点的理论计算： 静态工作点可由以下几个关系式确定： 4 34 B C C R U V R R = + 5 B BE C E U U I I R -≈= 由以上式子可知，当管子确定后，改变CC V 、3R 、4R 中任意参数值，都会导致静态工作点的变化。当电路参数确定后，静态工作点主要通过P R 调整。工作点偏高，输出信号波形易产生饱和失真；工作点偏低，输出波形易产生

截止失真。但当输入信号过大时，管子将工作在非线性区，输出波形会产生双向失真。当输出波形不很大时，静态工作点的设置应偏低，以减小电路的 静态损耗。 3、电压放大倍数的测量与计算 电压放大倍数是指放大电路输出端的信号电压（变化电压）与输入端的信号电压之比， 即：o u i u A u = 电路中有12 (//) u be R R A r β =-、 26 '(1) be bb EQ mV r r I β =++ 其中，' bb r一般取300Ω。 当放大电路静态工作点设置合理后，在其输入端加适当的正弦信号，同时用示波器观察放大电路的输出波形，在输出波形不失真的条件下，用交流毫伏表或示波器分别测量放大电路的输入、输出电压，再按定义式计算即可。 四、实验内容及结果 1、按图连接电源，确认电路无误后接通电源。 2、在放大器的输入端加入频率f=1KHz，幅值约为10mV的正弦信号，用示波器观察，同时，用示波器的另一端监视放大器的输出电压Uo的波形。调整Rp的阻值，使静态工作点处于合适位置，此时，输出波形最大而不失真。 3、测量电路工作电流Ic并与理论计算值比较

单级放大电路

实验二 单级放大电路 一、实验目的 1． 掌握放大器静态工作点的调试方法，学会分析静态工作点对放大器性能的影响。 2． 掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。 3． 熟悉常用电子仪器及模拟电路实验设备的使用。 二、实验仪器及器材 双踪示波器、低频函数信号发生器、低频交流毫伏表、数字万用表、模拟电路实验箱 三、实验原理 图2-1 共射极单管放大器 图2-1为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路采用R B2和R B1 组成的分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。当在放大器的输入端加入输入信号U i 后，在放大器的输出端便可得到一个与U i 相位相反，幅值被放大了的输出信号U 0，从而实现了电压放大。 在图2-1电路中，当流过偏置电阻R B1和R B2的电流远大于晶体管T 的基极电流I B 时（一般5~10倍），则它的静态工作点可用下式估算，U CC 为供电电源，此为+12V 。 CC B B B B U R R R U 2 11 +≈ （2-1） C E BE B E I R U U I ≈-= （2-2） )(E C C CC CE R R I U U +-= （2-3） 电压放大倍数 be L C V r R R A β -= （2-4）

输入电阻 be B B i r R R R 21= （2-5） 输出电阻 C R R ≈0 （2-6） 放大器静态工作点的测量与调试 1） 静态工作点的测量 测量放大器的静态工作点，应在输入信号U i =0的情况下进行，即将放大器输入端与地端短接，然后选用量程合适的数字万用表，分别测量晶体管的集电极电流I C 以及各电极对地的电位U B 、U C 和U E 。一般实验中，为了避免断开集电极，所以采用测量电压，然后算出I C 的方法，例如，只要测出U E ，即可用E E E C R U I I = ≈算出I C （也可根据C C CC C R U U I -=， 由U C 确定I C ），同时也能算出E C CE E B BE U U U U U U -=-=,。 2） 静态工作点的调试 放大器静态工作点的调试是指对三极管集电极电流I C （或U CE ）调整与测试。 静态工作点是否合适，对放大器的性能和输出波形都有很大的影响。如工作点偏高，放大器在加入交流信号以后易产生饱和失真，此时u O 的负半周将被削底，如图2-2（a ）所示，如工作点偏低则易产生截止失真，即u O 的正半周被缩顶（一般截止失真不如饱和失真明显），如图2-2（b ）所示。这些情况都不符合不失真放大的要求。所以在选定工作点以后还必须进行动态调试，即在放大器的输入端加入一定的u i ，检查输出电压u O 的大小和波形是否满足要求。如不满足，则应调节静态工作点的位置。 (a)饱和失真 (b)截止失真 图2-2 静态工作点对U0波形失真的影响 改变电路参数U CC ，R C ，R B （R B1，R B2）都会引起静态工作点的变化，如图2-3所示，但通常多采用调节偏电阻R B2的方法来改变静态工作点，如减小R B2，则可使静态工作点提高等。 最后还要说明的是，上面所说的工作点“偏高”或“偏低”不是绝对的，应该是相对信号的幅度而言，如信号幅度很小，即使工作点较高或较低也不一定会出现失真。所以确切的说，产生波形失真是信号幅度与静态工作点设置配合不当所致。如须满足较大信号的要求，静态工作点最好尽量靠近交流负载线的中点。

阻容耦合两级放大电路

模拟电子技术综合实验报告 姓名： 学号： 班级： 课程设计名称：阻容耦合两级放大电路 实验室(中心)：电子电工实验室 指导教师： 设计完成时间：年月日

一、设计目的 一、设计目的与要求 （一）目的 1、在multisim中设计仿真一个阻容耦合两级放大电路，要求信号源频率10kHZ（有效值1mv），电压放大倍数100。（可以用单管放大电路构成两级电路，也可以用运放构成两级电路） 2、给电路引入电压串联负反馈 （二）要求 1、在multisim中设计仿真一个阻容耦合两级放大电路，要求信号频率10kHZ （有效值1mv），电压放大倍数100。（可以用单管放大电路构成两级电路，也可以用运放构成两级电路） 2、给电路引入电压串联负反馈: (1)测量负反馈接入前后电路放大倍数、输入输出电阻和频率特性； (2)改变输入信号幅度，观察负反馈对电路非线性失真的影响。 二、设计任务

1、在multisim 中设计仿真一个阻容耦合两级放大电路，要求信号源频率10kHZ （有效值1mv ），电压放大倍数100。（可以用单管放大电路构成两级电路，也可以用运放构成两级电路） 2、给电路引入电压串联负反馈: (1)测量负反馈接入前后电路放大倍数、输入输出电阻和频率特性； (2)改变输入信号幅度，观察负反馈对电路非线性失真的影响。 要求得到的数据： （1）静态工作点； （2）接入负反馈前后电路放大倍数、输入输出电阻； （3）验证 F f 1 A ； （4）测试接入负反馈前后两级放大电路的频率特性； （5）测试接入负反馈前后，电路输出开始失真时对应的输入信号幅度。 三、设计方案分析 1．概述 放大电路的前级输出端通过电容接到后级输入端，成为阻容耦合方式。由于电容对滞留的阻抗为无穷大，因而阻容耦合放大电路各极之间的直流通路各不相痛，各级的静态工作点相互独立，求解或实际调试Q 点时可以按单级处理，所以电路的分析，实际和调试简单易行，而且，只要输入信号频率较高，耦合电容容量较大，前级的输出信号就可以几乎没有衰减地传递到后级的输入端，因此，在分立元件电路中阻容耦合方式的到非常广泛的应用。 其优点是由于电容的隔直作用，各级放大器的静态工作点相互独立，独立估算；电路的分析、设计和调试方便；电容对交流信号几乎不衰减；缺点是低频特性变差；大电容不易集成。 同时，负反馈在电子线路中有着非常广泛的应用，采用负反馈是以降低放大倍数为代价的，目的是为了改善放大电路的工作性能，如稳定放大倍数、改变输入和输出电阻、减少非线性失真、扩展通频带等，所以在实用放大器中几乎都引入负反馈。 2．两级阻容耦合及负反馈放大电路系统设计 （1）原理分析： 阻容耦合放大器（图1）是一种最常见多级放大器其电路。

晶体管共射极单管放大器 实验报告

实验二 晶体管共射极单管放大器 一、实验目的 1、 学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。 2、 掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。 3、 熟悉常用电子仪器及模拟电路实验设备的使用。 二、实验原理 图2－1为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路采用R B1和R B2 组成的分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。当在放大器的输入端加入输入信号u i 后，在放大器的输出端便可得到一个与u i 相位相反，幅值被放大了的输出信号u 0，从而实现了电压放大。 在图2－1电路中，当流过偏置电阻R B1和R B2 的电流远大于晶体管T 的 基极电流I B 时（一般5～10倍），则它的静态工作点可用下式估算 CC B2 B1B1B U R R R U +≈ C E BE B E I R U U I ≈+-≈ 1 F R U CE ＝U CC －I C （R C ＋R E +R F1） 电压放大倍数 1 )1(F R // β++-=be L C V r R R β A 输入电阻 R i ＝R B1 // R B2 // [ r be +(1+β)R F1 ] 输出电阻 R O ≈R C 由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量 图2－1 共射极单管放大器实验电路

和调试技术。在设计前应测量所用元器件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各项性能指标。一个优质放大器，必定是理论设计与实验调整相结合的产物。因此，除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。 放大器的测量和调试一般包括：放大器静态工作点的测量与调试，消除干扰与自激振荡及放大器各项动态参数的测量与调试等。 1、放大器静态工作点的测量与调试 1) 静态工作点的测量 测量放大器的静态工作点，应在输入信号u i ＝0的情况下进行，即将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流 I C 以及各电极对地的电位U B 、U C 和U E 。一般实验中，为了避免断开集电极，所以采用测量电 压U E 或U C ，然后算出I C 的方法，例如，只要测出U E ，即可用 C E BE B E I R U U I≈ + - ≈ 1 F R 算出I C （也可根据C C CC C R U U I - = ，由U C 确定I C ），同时也能算出U BE ＝U B －U E ，U CE ＝U C －U E 。 为了减小误差，提高测量精度，应选用内阻较高的直流电压表。 2) 静态工作点的调试 放大器静态工作点的调试是指对管子集电极电流I C （或U CE ）的调整与测试。 静态工作点是否合适，对放大器的性能和输出波形都有很大影响。如工作点偏高，放 大器在加入交流信号以后易产生饱和失真，此时u O 的负半周将被削底，如图2－2(a)所示； 如工作点偏低则易产生截止失真，即u O 的正半周被缩顶（一般截止失真不如饱和失真明显），如图2－2(b)所示。这些情况都不符合不失真放大的要求。所以在选定工作点以后还必须进 行动态调试，即在放大器的输入端加入一定的输入电压u i ，检查输出电压u O 的大小和波形 是否满足要求。如不满足，则应调节静态工作点的位置。 (a) (b) 图2－2 静态工作点对u O 波形失真的影响

单管放大器的设计与仿真及误差分析

课程设计报告 题目：单管放大器的设计与仿真 学生姓名： 学生学号： 系别： 专业：电子信息工程 届别： 指导教师： 电气信息工程学院制 2013年3月

目录 引言……………………………………………………………1任务与要求…………………………………………………2系统方案制定………………………………………………3系统方案设计与实现………………………………………4系统仿真和调试……………………………………………5数据分析……………………………………………………6总结…………………………………………………………7参考文献……………………………………………………8附录…………………………………………………………

单管放大器的设计与仿真 学生: 指导教师： 电气信息工程学院电子信息工程专业 引言：放大现象存在于各种场合中，例如，利用放大镜放大微小的物体，这是光学中的放大；利用杠杆原理用小力移动重物，这是力学中的放大；利用变压器将低电压变换为高电压，这是电学中的放大。而作为电子电路中的放大晶体管放大器是放大电路的基础【1】，也是模拟电子技术、电工电子技术等课程的经典实验项目，实验内容涉及方面广泛。本文已常见的作为集成运放电路的中间级的共射放大电路为讨论对象，一方面，对具体包括模拟电路的一般设计步骤、单管共射放大电路设计方案的拟定、静态工作点的设置与电路元件参数的选取、放大电路性能指标的测量、稳定静态工作点的措施等做阐述。本文采用的是分压式电流负反馈偏置电路设计成的共发射极放大器，对分压式电流负反馈偏置电路能稳定静态工作点的原理作了说明，并将对晶体管放大器静态工作点的设置与调整方法、放大电路的性能指标与测试方法、放大器的调试技术做阐述。介绍模拟电子电路的一般设计方法和思路，以及Multsim 和Matlab软件的一些基本操作和仿真功能。

单级交流放大电路

深圳大学实验报告课程名称：模拟电路 实验项目名称：单级交流放大电路 学院：信息工程学院 二、实验仪器 1.示波器 2.信号发生器 3.数字万用表 三、预习要求 1.复习三极管及单管放大电路工作原理。

2.进行放大电路静态工作点和电压放大倍数的估算。 四、实验内容及步骤 1.装接电路与简单测量 图1.l 基本放大电路 如三极管为3DG6，放大倍数β一般是25—45；如为9013，一般在150以上 (1)用万用表判断实验箱上三极管V的极性和好坏，电解电容C的极性和好坏。 U BE=0.7V、U BC=0.7V，反向导通电压无穷大。 所示，连接电路(注意：接线前先测量+12V电源，关断电源后再连线)， 、 (2)按图1.2接线，调整R P使V E=2.2V，计算并填表1.1。 图1.2 工作点稳定的放大电路 为稳定工作点，在电路中引入负反馈电阻R e，用于稳定静态工作点，即当环境温度变化时，保持静态集电极电流I CQ和管压降U CEQ基本不变。依靠于下列反馈关系： T↑—β↑—I CQ↑—U E↑—U BE↓—I BQ↓—I CQ↓，反过程也一样,其中R b2的引入是为了稳定U b。但此类工作电路的放大倍数由于引入负反馈而减小了，而输入电阻r i变大了，输出电阻r o不变。

e be L c u R r R R A )1()(ββ++-= ，))1((21e be b b i R r R R r β++=，c o R r = 由以上公式可知，当β很大时，放大倍数u A 约等于 e L c R R R ，不受β值变化的影响。 输出波形时要调节R b1，使输出波形最大且不失真时开始测量。输入输出波形两者反相，相差180度。 (3) 信号源频率不变，逐渐加大信号源幅度，观察V O 不失真时的最大值并填表1.2。 分析图1.3的交流等效电路模型，由下述几个公式进行计算： E be I mV r 26) 1(200β++≈，be ce c L V r r R R A β-=，c ce o be b b i R r r r R R r ==,2

单管放大电路实验预习

晶体管放大电路实验 一、实验目的 1. 学习、掌握放大电路的设计方法。 2. 学会晶体管毫伏表、示波器及函数发生器的使用方法。 3. 学会测量放大电路的电压放大倍数，输入电阻，输出电阻及最大不失真输出电压幅值的方法。 4. 观察放大电路的非线性失真，以及电路参数对失真的影响。 二、设计任务与要求 1. 设计一个能稳定静态工作点的放大电路，放大倍数 50 i o u ≥=U U A ，假设负 载电阻为3K Ω 。 放大电路 U i U o 2. 晶体管型号为9013，β=120倍左右 ICM ≈100mA ，PCM ≈450mV 3. 先在实验仪上完成，具体要求见实验内容与步骤 4. 用Multisim 7进行软件仿真。 三、实验原理 1．参考电路

2．电路参数的设计 一般选取UBQ = 1~2V ，基极分压电阻b1R 上流过的电流Rb I 一般选为 B Rb )10~5(I I ≥ 其中IB 可根据β和CM I 选取一个适当值。 Rb BQ CC b1I U V R -= B Rb BQ b2I I U R -= B BE BQ e )1(I U U R β+-= 电阻Rc 可由放大倍数得到。 β be u c L ||//r A R R = 根据计算出的CE U 值确定静态工作点是否合适，若不合适，则重新设计参数。 四、实验仪器、设备与器件 1．万用表； 2．毫伏表； 3．ADCL-IV 型电子实验仪； 4．函数发生器； 5．示波器； 6．器件：9013三极管, 100k Ω、470 k Ω、1M Ω电位计 ；1k Ω、2k Ω、3k Ω、5.1k Ω、10k Ω、12k Ω、电阻；33μF 、100μF 电容。 五、实验内容与步骤 ; 3.测量静态工作点 用万用表直流20V 档测Uc(黑表笔接地，红表笔接三极管的集电极），调节Rb1使 Uc =3V 左右； 4.测量电路的放大倍数 从信号发生器上取频率为1KHz ，有效值为5mv 的交流信号。用示波器观察输入电压波形和负载电阻RL 上的输出电压波形。在波形不失真的条件下，用毫伏表测出输出电压有效值Ｕo 计算出电压放大倍数。

实验1单级放大电路

实验 1 单级放大电路 1．实验目的 1)学习使用电子仪器测量电路参数的方法。 2)学习共射放大电路静态工作点的调整方法。 3)研究共射放大电路动态特性与信号源内阻、负载阻抗、输入信号幅值大小的关系。2．实验仪器 示波器、信号发生器、交流毫伏表、数字万用表。 3．预习内容 1)三极管及共射放大器的工作原理。 2)阅读实验内容。 4．实验内容实验电路为共射极放大器，常用于放大电压。由于采用了自动稳定静态工作点的分压式偏置电路(引入了射极直流电流串联负反馈) ，所以温度稳定性较好。 1) 联接电路 (1) 用万用表判断实验箱上的三极管的极性和好坏。由于三极管已焊在实验电路板上，无法用万用表的h EF 档测量。改用万用表测量二极管档测量。对NPN 三极管，用正表笔接 基极，用负表笔分别接射极和集电极，万用表应显示PN 结导通；再用负表笔接基极，用正表笔分别接射极和集电极，万用表应显示PN 结截止。这说明该三极管是好的。用万用表判断实验箱上电解电容的极性和好坏。对于10μF 电解电容，可选择200k Ω电阻测量档，用万用表的负极接电解电容的负极，用万用表的正极接电解电容的正极，万用表的电阻示数将不断增加，直到超过示数的范围。这说明该电解电容是好的。 ⑵ 按图1.1 联接电路。 ⑶ 接通实验箱交流电源，用万用表测量直流12V 电源电压是否正常。若正常，则将12V 电源接至图1.1 的Vcc 。 图1.1 共射极放大电路

⑷ 测量电阻 R C 的阻值。将 V i 端接地。改变 R P （有案可查 2 2k Ω、 100k Ω、 680k Ω三 个可变电阻可选择） ，测量集电极电压 V C ，求 I C =（V CC －V C ）/R C 分别为 0.5mA 、1mA 、1.5mA 时三极管的 β值。建议使用以下方法。 I B 请注意，电路断电、 压值来计算电 流值， 误差较测量电压、 可能损坏万用表。 Vcc=11.992 V 表 1.1 测量 β 值 I C (mA) V C (V) 测量值 计算值 V B (V) R b (k ) I B ( A) 0.5 9.442 1.5821 147.436 4.685 106.72 1 6.892 2.5657 82.236 7.72 138.89 1.5 4.342 3.5445 52.950 11.85 126.58 图 1.2 是示意图。它示意 i C 并不严格等于 βi B ， 只是近似等于 βi B ；或者说 β并不是一个常数。通常， β随 i B 增大而增大。 对于一个三极管， β随 i B 的变化越小越好。用图 解法表示共发射极放大器放大小信号的原理可知， β 随 i B 变化而变化是正弦波小信号经共发射极放大器放 大后产生非线性谐波失真的原因。若表 1.1中 β的数 值较接近，则表 1.6 中的非线性谐波失真应较小。使 用不同实验箱的同学之间可验证上述分析。由此可见， 在制作小信号放大器时，若要求其非线性谐波失真尽可能小，则应挑选 化尽可能小的三极管。 2） 调整静态 电压放大器的主要任务是使失真尽可能小地放大电压信号。为了使输出电压失真尽可 能小，一般地说，静态工作点 Q 应选择在输出特性曲线上交流负载线的中点。若工作 点选 得太高，放大器在加入交流信号后容易引起饱和失真；若选得太低，容易引起截止失真。对 于小信号放大器而言， 若输出交流信号幅度较小， 电压放大器的非线性失真将不是主要问题， 因此 Q 点不一定要选在交流负载线的中点，而可根据其他要求来选择。例如，希望放大器 耗电省、噪声低，或输入阻抗高， Q 点可选得低一些。 将 V i 端接地。调整 R P ，使 V C =6V ，测量计算并填写表 1.2，绘制直流负载线，估算静 态工作点和放大电路的动态范围；分析发射极直流偏置对放大器动态范围的影响。 表 1.2 调整静态 测量值 测量计算值 V B V cc V B I C R R R b R b1 R p C （1-1） R b2 R b I B 电阻从电路中开路后才能用万用表测量电阻值。本实验用测电阻值、电 而不是直接测量电流， 是因为本实验电路的电流较小， 测量电流的测量 电阻的误差大。 同时还因为测量电流时万用表的内阻趋于零， 使用不当很 CE β值随 i B 变化 而变
