四川省成都市第七中学2016-2017学年高二下学期半期考试物理试题 Word版含答案
第Ⅰ卷 选择题一、单选题：本题共 7 小题，每小题 3 分，共 21 分。
每小题给出的四个选项中，只有一项合题目要求。
1. 下列说法正确的是A ．实际的振动系统做阻尼振动时，它的振动周期不断减小B ．火车过桥时要减速，是为了不产生周期性的驱动力，从而避免产生共振C ．根据多普勒效应，可以判断遥远的天体相对于地球的运动速度D ．麦克斯韦预言了电磁波的存在，赫兹计算出电磁波的传播波速度等于光速2． 如图所示，一个“⊏”形金属框架水平放置，其上放有一个金属导体棒 ab ，有一磁感应强度为B 的匀强磁场斜向上穿过轨道平面，且与竖直方向的夹角为θ 。
在下列各过程中，一定能在轨道回路中产生感应电流的是A ．将“⊏”型框架匝数增加B ． ab 向右运动，同时使θ减小C ．使磁感应强度B 减小，θ角同时也减小D ． ab 向右运动，同时增大磁感应强度B 和θ角(0°<θ< 90°)3． 如图所示为甲、乙两等质量的质点做简谐运动的图像，以下说法正确的是A ．甲、乙的振幅各为 2 m 和 1 mB ．若甲、乙为两个弹簧振子，则所受回复力最大值之比为 F 甲∶ F 乙＝2∶1C ．乙振动的表达式为 sin 4x t π=（cm ）D ． t ＝2 s 时，甲的速度为零，乙的加速度达到最大值4. 一个匝数为 100 匝，电阻为 2 Ω 的闭合线圈处于某一磁场中，磁场方向垂直于线圈平面，从某时刻起穿过线圈的磁通量按图示规律变化。
则线圈中产生交变电流的有效值为A．52A B．0.6 A C．22A D．0.5 A5．图甲为一台小型发电机构造示意图，单匝线圈逆时针转动，产生的电动势随时间变化的正弦规律图像如图乙所示。
发电机线圈内阻为0.5 Ω，外接灯泡的电阻为9.5 Ω，则A．电压表的示数为6 VB．电流方向每秒改变50 次C．若线圈从图甲所示位置开始计时，电动势的表达式为e=62sin100 πt （V）．当从上D．在t ＝0.01 s 的时刻，穿过线圈的磁通量为3250（Wb）6．某横波在介质中沿x 轴传播，甲图为t ＝0.25 s 时的波形图，乙图为平衡位置在x ＝1.5 m 处质点P 的振动图像，那么下列说法不正确的是A．该波向右传播，波速为2 m/sB．质点L 与质点N 的运动方向总是相反C．t ＝0.75 s 时，质点M 处于平衡位置，并正在向y 轴正方向运动D．在0.25 s～1.25 s 内，质点K 向右运动了2 m7． 如图所示，光滑平行金属导轨 MN 、PQ 所在平面与水平面成θ角， M 、P 两端接有阻值为R 的定值电阻。
阻值为r 的金属棒ab 垂直导轨放置，其他部分电阻不计。
整个装置处在磁感应强度为B 的匀强磁场中，磁场方向垂直导轨平面向上。
从t ＝0 时刻开始棒受到一个平行于导轨向上的外力F ，使棒以初速度V 0沿导轨向上做匀减速运动 (棒始终与导轨垂直且接触良好)。
下面分别给出了棒沿轨道向上运动的过程中，穿过回路abPM 的磁通量Φ 、磁通量的变化率t∆Φ∆ 、棒两端的电势差U ab 和通过金属棒的电荷量ｑ随时间变化的图像，其中正确的是二、多项选择题：本题共 5 小题，每小题 4 分，共 20 分。
全部选对的得 4 分，选对但不全的得 2 分，有 选错的得 0 分。
8．关于电磁振荡和电磁波，下列说法正确的是A ．只要空间中某区域有均匀变化的电场或均匀变化的磁场就能产生电磁波B ．电磁波不仅能够传递信息，而且在真空中也能传播C ．一切高温物体都能发射紫外线，紫外线的荧光作用可用来做防伪标志D ． LC 振荡电路中，在电容器的放电过程中，振荡电流逐渐减小9. 如图所示， E 为电池， L 是电阻可忽略不计，自感系数较小的线圈， D 1、 D 2 是两 个规格相同且额定电压足够大的灯泡， S 是控制电路的开关。
对于这个电路，下 列说法中正确的是A ．开关 S 刚闭合的瞬间，通过 D 1、 D 2 的电流大小相等B．开关S 刚闭合的瞬间，通过D 1、D 2的电流大小不相等C．闭合开关S 待电路达到稳定，D 1，D 2一样亮D．闭合开关S 待电路达到稳定后，再将S 断开的瞬间，D 2立即熄灭，D 1闪亮一下再熄灭10．如图所示，一圆形闭合铜环由高处从静止开始下落，穿过一根竖直悬挂的条形磁铁，磁铁中心为O ，铜环的中心轴线与条形磁铁的中轴线始终保持重合。
下列说法正确的是A 从上往下看时通过圆环电流方向先顺时针再逆时针B．圆环过磁铁顶点的速度和过磁铁底端的速度相等C．圆环过磁铁中心线O 处加速度最大D．细线对磁铁拉力一直增大11．一列简谐横波沿x 轴正方向传播，t ＝0 时刻的波形如图中实线所示，t ＝0.2 s 时刻的波形如图中的虚线所示。
波源不在坐标原点O ，P 为平衡位置在x=2.5 m 的质点。
则以下说法正确的是A．波的传播速度可能为25 m/sB．0.2 s 时P 点向下振动C．波的频率可能为3.75 HzD．在t＝0.2 s 时刻与P相距5 m 处的质点可能向上振动12．如图所示，固定的光滑平行金属导轨间距为L ，导轨电阻不计，上端a、b间接有阻值为R的电阻，导轨平面与水平面的夹角为θ ，且处在磁感应强度大小为B 、方向垂直于导轨平面向上的匀强磁场中。
质量为m 、长度为L 、电阻为r 的导体棒与一端固定的弹簧相连后放在导轨上。
初始时刻，弹簧恰处于自然长度，导体棒具有沿轨道向上的初速度V 0。
整个运动过程中导体棒始终与导轨垂直并保持良好接触。
已知弹簧的劲度系数为k ，弹簧的中心轴线与导轨平行。
下列说法正确的是A ．初始时刻通过电阻R 的电流I 的大小为0 BLV RB ．初始时刻通过电阻R 的电流I 的方向为b→aC ．若导体棒第一次回到初始位置时，速度变为V ，则此时导体棒的加速度大小22- B L V a gsin Rθ= D ．若导体棒最终静止时弹簧的弹性势能为Ep ，则导体棒从开始运动直到停止的过程中，电阻R 上产生的焦耳热222201sin 2R m g Q mv Ep R r kθ=（+-）＋ 第 II 卷 非选择题三、非选择题：本卷包括必考题和选考题两部分。
第 13--17题为必考题，每个试题考生都必须做答。
第18--19 题为选考题，考生根据要求做答。
（一）必考题（共 54 分）13．（5 分） （1）．用 20分度的游标卡尺测某物体厚度时的示数如图所示，此示数为_________ c m 。
（2）． “用单摆测定重力加速度的实验”中，下列说法 中正确的是________。
A ．测周期时，当摆球经过最低点开始计时，并计录次数为 1，测得经过最低点n 次所用的时间为t ，则周期为1t n -. B ．测量多组周期T 和摆长L 的数据，用作出的T 2 － L 关系的图像来处理数据，是为了减小实验误差C．如果实验中使用的摆角更大些，就能记录更多的摆动次数，从而减少实验误差D．若用摆长等于摆线长加摆球的直径来计算重力加速度的值，则重力加速度的测量值偏大14．（11 分）成都七中高二年级某研究性学习小组的同学，测量一均匀新型材料制成的圆柱体的电阻率ρ 。
步骤如下：（1）用游标卡尺测量其长度为50.00 mm；（2）用螺旋测微器测量其直径如图所示，由图可知其直径为mm；（3）用多用电表的电阻“×1”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图所示，则该电阻的阻值约为Ω。
（4）同学们现在想用伏安法更精确地测量其电阻值R ，备有的器材及其代号和规格如下：待测圆柱体R电流表A1（量程0～0.3 A，内阻为1 Ω）电流表A2（量程0～1 A，内阻约为0.3 Ω）电压表V1（量程0～5 V，内阻约为10 kΩ）电压表V2（量程0～10 V，内阻约为20 kΩ）直流电源E （电动势4 V，内阻不计）滑动变阻器R 1（阻值范围0～5 Ω，额定电流为0.5 A ）滑动变阻器R 2（阻值范围0～30 Ω，额定电流为 1 A ）开关S和导线若干为了尽量减小实验误差，要求测得多组数据进行分析，请在右框中画出测量的实验电路图，并标明所用器材的代号。
（5）若该同学用伏安法跟用多用电表测量得到的R测量值几乎相等，由此可估算此圆柱体材料的电阻率约为ρ＝Ω·m。
（保留 1 位有效数字）15.（10 分）某学校为加强校园安全，备有一台应急发电机，输电线路如图所示，在发电机和升压变压器的线路上串接有一盏r=0.5Ω 的照明灯。
升压变压器的匝数比为1∶6，降压变压器的匝数比为6∶1，两变压器间输电线的总电阻为R＝2Ω。
全校共启用了33 间教室，每间教室有6 盏相互并联的“220 V 40W”灯泡，要求所有灯都正常发光，求：(1)两个变压器之间输电线上损失的电压；(2)发电机的输出功率。
16．(12 分) 如图所示，绝缘光滑的水平面内有一固定的金属导轨，它由长为L =1 m 的直导轨ON和以O点为圆心、半径为L =1 m、在MN处开有很小缺口的圆导轨两部分组成。
另一长为L =1 m 的光滑金属杆OA以O为圆心，沿逆时针方向匀速转动，周期为T =1 s。
金属杆OA与导轨接触良好，导轨和金属杆OA的单位长度电阻均为=0.1 Ω/m。
整个空间有磁感应强度大小为B =0.2 T、方向竖直向上的匀强磁场。
当金属杆OA转动到与ON的夹角为α=600时(取π≈3)。
求此时刻：（1）回路中产生的感应电流大小；（2）金属杆O、A两端的电势差U OA；（3）固定导轨消耗的电功率。
17．(16 分) 如图所示，间距为L足够长的导轨倾斜放在绝缘水平面上（金属导轨的电阻不计），导轨倾角为θ，两根长度均为L 的金属杆P、Q 垂直放在导轨上，已知P、Q 杆的质量均为m、电阻均为R ，金属杆P 与导轨间动摩擦因数为μ，金属杆Q 光滑。
磁感应强度为B 的匀强磁场垂直于导轨所在平面向下，两根劲度系数均为k 的相同绝缘轻弹簧，一端固定在导轨的下端，另一端连着金属杆Q。
开始时金属杆Q 静止，在金属杆P 的中点作用一平行于导轨向上的恒力，使金属杆P 由静止开始运动，当金属杆P 达到稳定时，弹簧的形变量大小与开始时相同，已知金属杆P 开始运动到稳定时，P、Q 间增大的距离为d ，此过程可以认为Q 杆缓慢地移动。
求此过程中：（1）通过金属杆P 的电荷量；（2）金属杆Q 移动的距离；（3）恒力对杆P 所做的功。
（二）选考题：共15分。
请考生从给出的2 道题中任选一题做答，并用2B铅笔在答题卡上把所选题目对应题号右边的方框涂黑。
注意所做题目的题号必须与所涂题目的题号一致，在答题卡选答区域指定位置答题.如果多做，则按所做的第一题计分。
18．物理－选修3－3]（15 分）（1）（6 分）.一定量的理想气体从状态a开始，经历三个过程ab、bc、ca回到原状态，其P - T 图像如图所示.下列判断正确的是.（填正确答案标号，选对 1 个得 3 分，选对 2 个得4 分，选对3 个得6 分，选错 1 个扣 3 分，最低得分为0 分。
成都七中2016-2017学年度下期高2019届期末考试物理试卷(含答案)
11 成都七中2016—2017学年度下期高2019届期末考试物理试卷考试时间：100分钟 总 分：110分本试卷分为第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
第Ⅰ卷（选择题，共56分）注意事项：1.答第Ⅰ卷前，考生务必将自己的姓名、考号、考试科目用铅笔填写在答题卡上。
2.每小题选出答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其他答案，不能答在试题卷上。
一、单项选择题（本题包括8个小题，每小题4分，共32分）1．若航天飞机在一段时间内保持绕地心做匀速圆周运动，则A ．航天飞机所做的运动是匀变速曲线运动B ．航天飞机的速度大小不变，加速度等于零C ．航天飞机的动能不变，动量时刻变化D ．航天飞机不断地克服地球对它的万有引力做功2．动车组是几节自带动力的车厢(动车)加几节不带动力的车厢(拖车)编成一组。
假设动车组运行过程中受到 的阻力与其所受重力成正比，每节动车与拖车的质量都相等，每节动车的额定功率都相等。
若2节动车 加6节拖车编成的动车组的最大速度为120 km/h ，则9节动车加3节拖车编成的动车组的最大速度为A ．120 km/hB ．240 km/hC ．360 km/hD ．480 km/h3．如图，光滑圆轨道固定在竖直面内，一质量为m 的小球沿轨道做完整的圆周运动。
已知 小球在最低点时对轨道的压力大小为N 1，在最高点时对轨道的压力大小为N 2.重力加速度大小为g ，则N 1–N 2的值为A ．3mgB ．4mgC ．5mgD ．6mg4．在距地面高为h ，同时以相同初速度v 0分别平抛、竖直上抛、竖直下抛三个质量均为m 的物体，忽略空 气阻力，当它们从抛出到落地时，比较它们的动量的增量Δp ，有A ．平抛的物体的Δp 较大B ．竖直上抛的物体的Δp 较大C ．竖直下抛的物体的Δp 较大D ．三者的Δp 一样大5．已知一质量为m 的物体静止在北极与赤道对地面的压力差为ΔN ，假设地球是质量分布均匀的球体，半 径为R 。
四川省成都市第七中学2015-2016学年高二下学期期中考试物理试题
电流表，读数分别为 I 1、 I 2和 I 3，现断开 S， U 1 数值不变，下列推断中正确的是 ( )
A ．U 2 变小
B． I1 变大
C． I2 变小 D ． I3 变小
12．关于单摆，下列说法中正确的是（
）
A ．摆球运动回复力是摆线张力和重力的合力 B ．摆球在运动过程中经过轨迹上的同一点，加速度相等 C ．摆球在运动过程中加速度的方向始终指向平衡位置
) 14． 如图所示，在质量为 m
0
)
A ．通过 RT 的电流
B ．通过 R1 的电流
C．通过 R2 的电流
D ．电容器两极板间的电场强度
10．电厂发电机的输出电压 250V ，输出功率为 10kW ，在进行远距离输电
时，输电线总电阻为 5Ω，则 (
)
A ．直接输电，用户两端的电压只有 50V
B ．若要求用户两端的电压为 220V ，则应配备原、 副线圈匝数比为 1:4 （发电厂） 和 5:1 （用 户端）的变压器
C．当 t =10 -2s 时，线圈转动过程中磁通量变化率为 100wb/s D ．若将该交流电压加在阻值为 R＝ 100 Ω 的电阻两端，则电阻 消耗的功率是 50W
8．如图所示，理想变压器的原线圈接有频率为 R、理想交流电表 A 。下列说法正确的是 ( ) A ．当 U 增大时，变压器的输入功率增大
D ．摆球经过平衡位置时，加速度为零 13．如图甲所示，弹簧振子以 O 点为平衡位置，在
A 、B 两点之间做简谐运动，取向右为正方向，振子
第2页 共 6页
的位移 x 随时间 t 的变化如图乙所示，下列说法正确的是 ( A ． t＝0.8 s 时，振子的速度方向向左 B ． t＝ 0.2 s时，振子在 O 点右侧 6 cm 处 C． t＝ 0.4 s和 t＝ 1.2 s时，振子的加速度完全相同 D ． t＝0.4 s 到 t＝ 0.8 s 的时间内，振子的速度逐渐减小

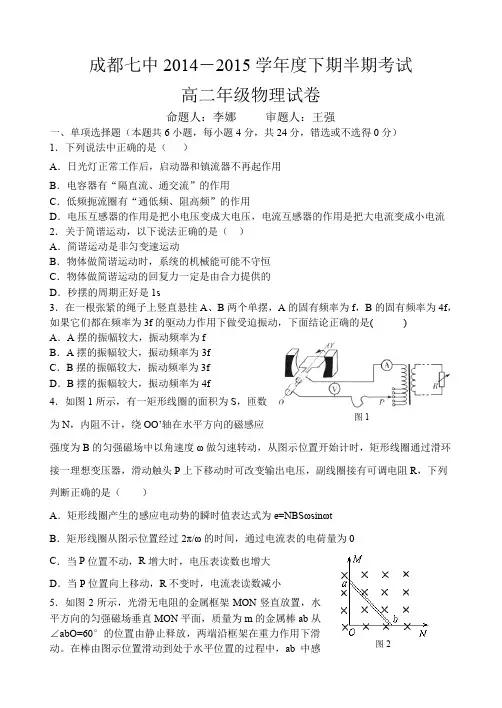

成都七中16届高二理科物理下期半期考试试卷
B C 图5
， 原副线圈中的灯泡完全相
V1
V2 图6
同，电阻均为 R（不考虑灯丝电阻的变化） ，且都正常发光， 电压表对电路的影响忽略不计，下列结论正确的是（ A．电流频率为 50Hz C．t=0.01s 时电压表 V2 的示数为 0 ）
B．电压表 V1 和 V2 的示数之比为 2:1 D．每只灯泡的发热功率为
U
2 0
9R
11．如图 7 所示，a、b、c 为三只相同的灯泡，额定电压稍大于电源的电动势，电源内阻可 以忽略．L 是一个本身电阻可忽略的电感线圈．开关 S 原来闭合，现突然断开，若在此过 程中灯泡都不会烧坏，则下列关于灯泡的说法中正确的是( ) A．a 灯变亮，最后与 b 灯一样亮 B．b 灯的亮度始终保持不变 C．c 灯闪亮一下而后逐渐恢复原来的亮度 D．c 灯变暗一下而后逐渐恢复原来的亮度 图7 12．图 8 中虚线为相邻两个匀强磁场区域 1 和 2 的边界，两个区域的磁场方向相反且都垂 直于纸面，磁感应强度大小都为 B，两个磁场区域的高度都为 l。一质量为 m、电阻为 R、 边长也为 l 的 n 匝矩形导线框 abcd，从磁场区上方某处竖直自由下落， ab 边保持水平且线框不发生转动。当 ab 边刚进入区域 1 时，线框恰开 始做匀速运动，当线框的 ab 边下落到区域 2 的中间位置时，线框恰又开 始做匀速运动，重力加速度为 g。下列说法中正确的是（ ） A．线圈进入区域 1 的磁场的过程，穿过线圈的磁通量变化了 nBl2 B．ab 边刚进入区域 2 的磁场时，导线框的加速度大小为 g C．导线框先后两次匀速直 线运动的速度大小之比为 4:1 D．线框从开始运动到 ab 边刚要离开磁场区域 2 的过程中产生的热量为 2 m g l

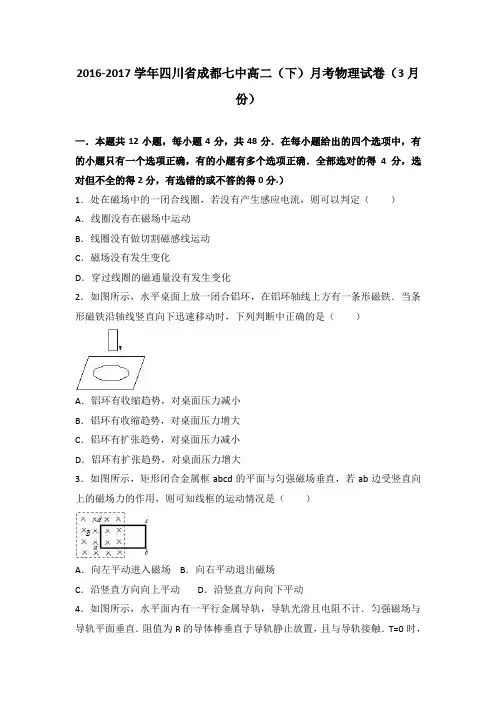

四川省成都七中2016-2017学年高二(下)月考物理试卷(3月份)(解析版)
2016-2017学年四川省成都七中高二（下）月考物理试卷（3月份）一．本题共12小题，每小题4分，共48分．在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确．全部选对的得4分，选对但不全的得2分，有选错的或不答的得0分.）1．处在磁场中的一闭合线圈，若没有产生感应电流，则可以判定（）A．线圈没有在磁场中运动B．线圈没有做切割磁感线运动C．磁场没有发生变化D．穿过线圈的磁通量没有发生变化2．如图所示，水平桌面上放一闭合铝环，在铝环轴线上方有一条形磁铁．当条形磁铁沿轴线竖直向下迅速移动时，下列判断中正确的是（）A．铝环有收缩趋势，对桌面压力减小B．铝环有收缩趋势，对桌面压力增大C．铝环有扩张趋势，对桌面压力减小D．铝环有扩张趋势，对桌面压力增大3．如图所示，矩形闭合金属框abcd的平面与匀强磁场垂直，若ab边受竖直向上的磁场力的作用，则可知线框的运动情况是（）A．向左平动进入磁场B．向右平动退出磁场C．沿竖直方向向上平动D．沿竖直方向向下平动4．如图所示，水平面内有一平行金属导轨，导轨光滑且电阻不计．匀强磁场与导轨平面垂直．阻值为R的导体棒垂直于导轨静止放置，且与导轨接触．T=0时，将开关S由1掷到2．Q、i、v和a分别表示电容器所带的电荷量、棒中的电流、棒的速度和加速度．下列图象正确的是（）A．B．C．D．5．如图所示为一交变电流随时间变化的图象，此交流电的有效值是（）A．10 A B．10 A C．7 A D．7 A6．如图所示，乙是一个带正电的小物块，甲是一个不带电的绝缘物块，甲、乙叠放在一起静置于粗糙的水平地板上，地板上方空间有水平方向的匀强磁场．现用水平恒力拉甲物块，使甲、乙无相对滑动地一起水平向左加速运动，在加速运动阶段（）A．甲、乙两物块一起匀加速运动B．甲、乙两物块间的摩擦力不断增大C．甲、乙两物块间的摩擦力大小不变D．甲、乙两物块间的摩擦力不断减小7．如图，甲、乙两图为与匀强磁场垂直放置的两个金属框架，乙图除了一个电阻为零、自感系数为L的线圈外，其他部分与甲图都相同，导体AB以相同的加速度向右做匀加速直线运动．若导体AB通过的位移相同，则（）A．甲图中外力做功多B．两图中外力做功相同C．乙图中外力做功多D．无法判断8．一个矩形线圈匀速地从无磁场的空间先进入磁感应强度为B1的匀强磁场，然后再进入磁感应强度为B2的匀强磁场，最后进入没有磁场的右边空间，如图所示．若B1=2B2，方向均始终和线圈平面垂直，则在下图所示图中能定性表示线圈中感应电流i随时间t变化关系的是（电流以逆时针方向为正）（）A．B．C．D．9．如图所示，理想变压器初级线圈的匝数为n1，次级线圈的匝数为n2，初级线圈的两端a、b接正弦交流电源，电压表V的示数为220V，负载电阻R=44Ω，电流表A1的示数为0.20A．下列判断中正确的是（）A．初级线圈和次级线圈的匝数比为2：1B．初级线圈和次级线圈的匝数比为5：1C．电流表A2的示数为1.0AD．电流表A2的示数为0.4A10．如图所示，把电阻R、电感线圈L、电容器C分别串联一个灯泡后并联在电路中．接入交流电源后，三盏灯亮度相同．若保持交流电源的电压不变，使交变电流的频率减小，则下列判断正确的是（）A．灯泡L1将变亮B．灯泡L2将变暗C．灯泡L3将变暗D．灯泡亮度都不变11．如图所示，平行金属导轨与水平面成θ角，导轨与固定电阻R1和R2相连，匀强磁场垂直穿过导轨平面，有一导体棒ab，质量为m，导体棒的电阻与固定电阻R1和R2的阻值均相等，与导轨之间的动摩擦因数为μ，导体棒ab沿导轨向上滑动，当上滑的速度为v时，受到安培力的大小为F，则下列说法错误的是（）A．电阻R2消耗的热功率为B．电阻R1消耗的热功率为C．整个装置因摩擦而消耗的热功率为μmgvcosθD．整个装置消耗的机械功率为（F+μmgcosθ）v12．如图所示，在水平桌面上放置的足够长的平行金属导轨间串联了一个电容为C、充电后电荷量为Q0的电容器，两导轨间的距离为L；现将一质量为m的裸导体棒ab放在导轨上，方向与导轨垂直，整个装置处在竖直方向的匀强磁场中，磁感应强度为B；当闭合开关S后，导体棒ab将向右运动．若导体棒与导轨接触良好，忽略一切摩擦，则关于磁场方向以及闭合开关S后发生的现象，下列说法正确的是（）A．磁场方向竖直向上B．电容器的电荷量将逐渐减少，直到不带电C．导体棒ab先做匀加速运动，然后做匀减速运动，直到静止不动D．导体棒ab先做变加速运动，然后做匀速运动二．实验题13．一灵敏电流计（电流表），当电流从它的正接线柱流人时，指针向正接线柱一侧偏转．现把它与一个线圈串联，试就如图中各图指出：（1）图（a）中灵敏电流计指针的偏转方向为．（填“偏向正极”或“偏向负极”）（2）图（b）中磁铁下方的极性是．（填“N极”或“S极”）（3）图（c）中磁铁的运动方向是．（填“向上”或“向下”）（4）图（d）中线圈从上向下看的电流方向是．（填“顺时针”或“逆时针”）．三．计算题（40分，解答时写出必要的文字说明和演算步骤，在试题卷上作答无效．）14．如图所示为交流发电机示意图，匝数为n=100匝的矩形线圈，边长分别为10cm和20cm，内阻为5Ω，在磁感应强度B=0.5T的匀强磁场中绕OO′轴以50 rad/s的角速度匀速转动，线圈通过电刷和外部20Ω的电阻R相接．求：（1）电键S合上后，电压表和电流表示数；（2）电阻R上所消耗的电功率是多少？15．如图所示，一质量为m=0.016kg、长L=0.5m、宽d=0.1m、电阻R=0.1Ω的矩形线圈，从h1=5m的高处由静止开始下落，然后进入高度为h2（h2＞L）的匀强磁场．下边刚进入磁场时，线圈正好作匀速运动．线圈的下边通过磁场所经历的时间t=0.15s．取g=10m/s2（1）求匀强磁场的磁感应强度B．（2）求线圈的下边刚离开磁场的瞬间，线圈的加速度的大小和方向．（3）在线圈的下边通过磁场的过程中，线圈中产生的焦耳热Q是多少？通过线圈的电荷量q是多少？16．如图所示，光滑绝缘斜面的倾角为θ，斜面上放置一质量为M，电阻为R、边长为L的正方形导线框abcd，通过细线绕过光滑的定滑轮与一质量为m的重物相连，连接线框的细线与线框共面，滑轮和绳的质量均不计．斜面上有两个匀强磁场区域I和Ⅱ，其宽度均为L，磁感应强度大小均为B，磁场方向分别垂直于斜面向上和垂直于斜面向下线框的ab边距磁场区域I的上边界为2L开始时各段绳都处于伸直状态，现将它们由静止释放．线框沿斜面向下运动，ab边刚穿过两磁场的分界线OO'进入磁场区域Ⅱ时，线框恰好做匀速运动（绳子始终处于拉紧状态）求：（1）线框的ab边刚进入磁场区域I时的速度大小；（2）线框ab边在磁场区域Ⅱ中运动的过程中．线框重力的功率P；（3）从开始释放到ab边刚穿出磁场区域Ⅱ的过程中，线框中产生的焦耳热Q．2016-2017学年四川省成都七中高二（下）月考物理试卷（3月份）参考答案与试题解析一．本题共12小题，每小题4分，共48分．在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确．全部选对的得4分，选对但不全的得2分，有选错的或不答的得0分.）1．处在磁场中的一闭合线圈，若没有产生感应电流，则可以判定（）A．线圈没有在磁场中运动B．线圈没有做切割磁感线运动C．磁场没有发生变化D．穿过线圈的磁通量没有发生变化【考点】D2：感应电流的产生条件．【分析】感应电流的产生其条件是闭合线圈的磁通量发生变化，由此可判定各个选项【解答】解：A、磁通量的变化可以由磁场变化引起的，并由此产生感应电流，故A、B错误C、磁通量的变化可以是由线圈的运动而引起的，并由此产生感应电流，故C错误D、没有电流只能说明穿过闭合线圈的磁通量没有发生变化，故D正确故选D2．如图所示，水平桌面上放一闭合铝环，在铝环轴线上方有一条形磁铁．当条形磁铁沿轴线竖直向下迅速移动时，下列判断中正确的是（）A．铝环有收缩趋势，对桌面压力减小B．铝环有收缩趋势，对桌面压力增大C．铝环有扩张趋势，对桌面压力减小D．铝环有扩张趋势，对桌面压力增大【考点】DB：楞次定律．【分析】解本题时应该掌握：楞次定律的理解、应用．在楞次定律中线圈所做出的所有反应都是阻碍其磁通量的变化．如：感应电流磁场的磁通量、面积、速度、受力等．【解答】解：根据楞次定律可知：当条形磁铁沿轴线竖直向下迅速移动时，闭合导体环内的磁通量增大，因此线圈做出的反应是面积有收缩的趋势，同时将远离磁铁，故增大了和桌面的挤压程度，从而使导体环对桌面压力增大，选项B正确，ACD错误．故选：B3．如图所示，矩形闭合金属框abcd的平面与匀强磁场垂直，若ab边受竖直向上的磁场力的作用，则可知线框的运动情况是（）A．向左平动进入磁场B．向右平动退出磁场C．沿竖直方向向上平动D．沿竖直方向向下平动【考点】D9：导体切割磁感线时的感应电动势；2G：力的合成与分解的运用．【分析】ab边受竖直向上的磁场力的作用，根据左手守则判断出ab边中感应电流的方向，再根据右手定则判断线框的运动方向．【解答】解：A、B由题，ab边受竖直向上的磁场力的作用，根据左手守则判断出ab边中感应电流的方向是a→b，再根据右手定则判断线圈向左平动切割磁感线．故A正确，B错误．C、D当线圈沿竖直方向向上或向下平动时，穿过线圈的磁通量不变，线圈中没有感应电流产生，ab边不受磁场力作用．故CD错误．故选A4．如图所示，水平面内有一平行金属导轨，导轨光滑且电阻不计．匀强磁场与导轨平面垂直．阻值为R的导体棒垂直于导轨静止放置，且与导轨接触．T=0时，将开关S由1掷到2．Q、i、v和a分别表示电容器所带的电荷量、棒中的电流、棒的速度和加速度．下列图象正确的是（）A．B．C．D．【考点】D9：导体切割磁感线时的感应电动势；DD：电磁感应中的能量转化．【分析】知道电容器放电后会在电路中产生电流．导体棒通有电流后会受到安培力的作用，会产生加速度而加速运动．导体棒切割磁感线，速度增大，感应电动势增大，则电流减小，安培力减小，加速度减小．【解答】解：开关S由1掷到2，电容器放电后会在电路中产生电流．导体棒通有电流后会受到安培力的作用，会产生加速度而加速运动．导体棒切割磁感线，速度增大，感应电动势E=Blv，即增大，则实际电流减小，安培力F=BIL，即减小，加速度a=，即减小．因导轨光滑，所以在有电流通过棒的过程中，棒是一直加速运动（变加速）．由于通过棒的电流是按指数递减的，那么棒受到的安培力也是按指数递减的，由牛顿第二定律知，它的加速度是按指数递减的．由于电容器放电产生电流使得导体棒受安培力运动，而导体棒运动产生感应电动势会给电容器充电．当充电和放电达到一种平衡时，导体棒做匀速运动．当棒匀速运动后，棒因切割磁感线有电动势，所以电容器两端的电压能稳定在某个不为0的数值，即电容器的电量应稳定在某个不为0的数值（不会减少到0）．这时电容器的电压等于棒的电动势数值，棒中无电流．故选：D．5．如图所示为一交变电流随时间变化的图象，此交流电的有效值是（）A．10 A B．10 A C．7 A D．7 A【考点】E5：交流的峰值、有效值以及它们的关系．【分析】由图象可知交变电流的周期，一个周期内分为两段，每一段均为恒定电流，根据焦耳定律即可得一个周期内交变电流产生的热量．【解答】解：由有效值的定义可得I12Rt1+I22Rt2=I2RT，代入数据得（6）2R×+（8）2×R×=I2R×T，解得I=10A故选B6．如图所示，乙是一个带正电的小物块，甲是一个不带电的绝缘物块，甲、乙叠放在一起静置于粗糙的水平地板上，地板上方空间有水平方向的匀强磁场．现用水平恒力拉甲物块，使甲、乙无相对滑动地一起水平向左加速运动，在加速运动阶段（）A．甲、乙两物块一起匀加速运动B．甲、乙两物块间的摩擦力不断增大C．甲、乙两物块间的摩擦力大小不变D．甲、乙两物块间的摩擦力不断减小【考点】CF：洛仑兹力；2G：力的合成与分解的运用；37：牛顿第二定律．【分析】乙带正电，在向左运动的过程中，要受到洛伦兹力的作用，根据左手定则可以判断洛伦兹力的方向，根据受力再判断摩擦力的变化．【解答】解：乙带正电，在向左运动的过程中，受到的洛伦兹力的方向向下，所以对甲的压力变大，甲与地面之间的为滑动摩擦力，压力变大，所以甲与地面之间的滑动摩擦力也变大，甲、乙两物块间没有相对的滑动，是静摩擦力，由于甲与地面之间的滑动摩擦力的增大，整体的加速度减小，所以A错误；对于乙来说，静摩擦力作为合力产生加速度，由于整体的加速度减小，所以甲、乙两物块间的摩擦力不断减小，所以BC错误，D正确；故选：D．7．如图，甲、乙两图为与匀强磁场垂直放置的两个金属框架，乙图除了一个电阻为零、自感系数为L的线圈外，其他部分与甲图都相同，导体AB以相同的加速度向右做匀加速直线运动．若导体AB通过的位移相同，则（）A．甲图中外力做功多B．两图中外力做功相同C．乙图中外力做功多D．无法判断【考点】D8：法拉第电磁感应定律；DD：电磁感应中的能量转化．【分析】乙图中有线圈，要减缓电流的增加，安培力要小于甲图中的安培力，根据动能定理判断外力做功的大小．【解答】解：乙图中有线圈，要减缓电流的增加，安培力要小于甲图中的安培力，则甲图克服安培力做功大于乙图克服安培力做功，根据动能定律得，，因为导体AB以相同的加速度向右做匀加速直线运动，通过的位移相等，则末动能相等．所以甲图外力做功大于乙图外力做功．故A正确，B、C、D错误．故选A．8．一个矩形线圈匀速地从无磁场的空间先进入磁感应强度为B1的匀强磁场，然后再进入磁感应强度为B2的匀强磁场，最后进入没有磁场的右边空间，如图所示．若B1=2B2，方向均始终和线圈平面垂直，则在下图所示图中能定性表示线圈中感应电流i随时间t变化关系的是（电流以逆时针方向为正）（）A．B．C．D．【考点】D9：导体切割磁感线时的感应电动势；BB：闭合电路的欧姆定律；DC：右手定则．【分析】由E=BLV可知线圈在磁场中的感应电动势的大小，由右手定则可得出电流的方向；再由欧姆定律即可得出电流的大小及方向变化．【解答】解：线圈进入B1时，右边切割磁感线产生感应电动势E=B1Lv，由右手定则可得出电流方向沿逆时针，故电流为正；当线圈全部进入时，磁通量不再发生变化，故线圈中没有电流；当右边进入B2时，两端同时切割磁感线，左边产生的感应电动势为B1Lv，右边产生的电动势为B2Lv，因两电动势方向相反，故总电动势为B1Lv﹣B2Lv=B2Lv；方向沿逆时针；当线圈离开磁场区域时，只有左边切割B2，电动势为B2Lv，方向为顺时针；故只有C正确；故选C．9．如图所示，理想变压器初级线圈的匝数为n1，次级线圈的匝数为n2，初级线圈的两端a、b接正弦交流电源，电压表V的示数为220V，负载电阻R=44Ω，电流表A1的示数为0.20A．下列判断中正确的是（）A．初级线圈和次级线圈的匝数比为2：1B．初级线圈和次级线圈的匝数比为5：1C．电流表A2的示数为1.0AD．电流表A2的示数为0.4A【考点】E8：变压器的构造和原理．【分析】理想变压器输入功率等于输出功率，原副线圈电流与匝数成反比，原副线圈电压与匝数成正比．且电流与电压均是有效值，电表测量值也是有效值．【解答】解：A、变压器的输出功率等于输入功率，则得，由于原副线圈电流与匝数成反比，所以初级线圈和次级线圈的匝数比为5：1，故选：BC10．如图所示，把电阻R、电感线圈L、电容器C分别串联一个灯泡后并联在电路中．接入交流电源后，三盏灯亮度相同．若保持交流电源的电压不变，使交变电流的频率减小，则下列判断正确的是（）A．灯泡L1将变亮B．灯泡L2将变暗C．灯泡L3将变暗D．灯泡亮度都不变【考点】EF：电容器和电感器对交变电流的导通和阻碍作用．【分析】对于电容器来说能通交流隔直流，而频率越高越容易通过．对于线圈来讲通直流阻交流，通低频率交流阻高频率交流．【解答】解：若保持交流电源的电压不变，使交变电流的频率减小，对电阻没有影响，而电容器对其阻碍变大，线圈对其阻碍变小．所以灯泡L1将变亮，灯泡L2将变暗，灯泡L3将亮度不变．故选：AB11．如图所示，平行金属导轨与水平面成θ角，导轨与固定电阻R1和R2相连，匀强磁场垂直穿过导轨平面，有一导体棒ab，质量为m，导体棒的电阻与固定电阻R1和R2的阻值均相等，与导轨之间的动摩擦因数为μ，导体棒ab沿导轨向上滑动，当上滑的速度为v时，受到安培力的大小为F，则下列说法错误的是（）A．电阻R2消耗的热功率为B．电阻R1消耗的热功率为C．整个装置因摩擦而消耗的热功率为μmgvcosθD．整个装置消耗的机械功率为（F+μmgcosθ）v【考点】D9：导体切割磁感线时的感应电动势；BB：闭合电路的欧姆定律；DD：电磁感应中的能量转化．【分析】电阻R1、R2并联与导体棒串联．由感应电动势公式E=BLv、欧姆定律、安培力公式，推导安培力与速度的关系式．由功率公式电阻的功率、热功率及机械功率．【解答】解：A、设ab长度为L，磁感应强度为B，电阻R1=R2=R．电路中感应电动势E=BLv，ab中感应电流为：I==，ab所受安培力为：F=BIL=…①，电阻R1消耗的热功率为：P1=（I）2R=…②，由①②得，P1=Fv，电阻R1和R2阻值相等，它们消耗的电功率相等，则P1=P2=Fv，故A正确，B错误．C、整个装置因摩擦而消耗的热功率为：P f=fv=μmgcosα•v=μmgvcosα，故C正确；D、整个装置消耗的机械功率为：P3=Fv+P2=（F+μmgcosα）v，故D正确．本题选错误的，故选：B．12．如图所示，在水平桌面上放置的足够长的平行金属导轨间串联了一个电容为C、充电后电荷量为Q0的电容器，两导轨间的距离为L；现将一质量为m的裸导体棒ab放在导轨上，方向与导轨垂直，整个装置处在竖直方向的匀强磁场中，磁感应强度为B；当闭合开关S后，导体棒ab将向右运动．若导体棒与导轨接触良好，忽略一切摩擦，则关于磁场方向以及闭合开关S后发生的现象，下列说法正确的是（）A．磁场方向竖直向上B．电容器的电荷量将逐渐减少，直到不带电C．导体棒ab先做匀加速运动，然后做匀减速运动，直到静止不动D．导体棒ab先做变加速运动，然后做匀速运动【考点】D9：导体切割磁感线时的感应电动势．【分析】开关闭合后，电容器将形成由a到b的放电电流，根据导体棒运动方向，由左手定则可以判断磁场方向；导体棒运动时将形成与原电流相反的感应电动势，同时电容器两端电压降低，导体棒两端电压升高，当二者相等时，导体棒匀速运动，把导体棒的运动过程分析清楚就能正确解答该题．【解答】解：A、开关闭合后，电容器将形成由a到b的放电电流，导体棒ab 向右运动，所受的安培力方向向右．根据左手定则判断可知磁场方向竖直向下，故A错误．BCD、在导体棒向右运动的过程中，由于切割磁感线也将产生电动势，该电动势方向和电容器电压相反，故电路中电流是变化的，当导体棒的感应电动势和电容器电压相等时，电路中电流为零，导体棒ab不再受安培力作用，而做匀速运动，故导体棒ab先做加速度逐渐减小的加速运动，最后匀速运动．由于最终导体棒做匀速运动，电容器的电压等于此时棒产生的感应电动势，所以电容器的电荷量先逐渐减少，后不变，但不为零．故B、C错误，D正确．故选：D．二．实验题13．一灵敏电流计（电流表），当电流从它的正接线柱流人时，指针向正接线柱一侧偏转．现把它与一个线圈串联，试就如图中各图指出：（1）图（a）中灵敏电流计指针的偏转方向为偏向正极．（填“偏向正极”或“偏向负极”）（2）图（b）中磁铁下方的极性是S极．（填“N极”或“S极”）（3）图（c）中磁铁的运动方向是向上．（填“向上”或“向下”）（4）图（d）中线圈从上向下看的电流方向是顺时针．（填“顺时针”或“逆时针”）．【考点】DB：楞次定律．【分析】根据磁铁的运动方向分析磁通量变化，由楞次定律确定感应电流方向，结合题给条件：当电流从它的正接线柱流人时，指针向正接线柱一侧偏转判断指针偏转方向分析判断．【解答】解：（1）磁铁向下运动，穿过线圈的磁通量增加，原磁场方向向下，根据楞次定律感应电流方向俯视为逆时针方向，从正接线柱流入电流计，指针偏向正极．（2）由图可知，电流从负接线柱流入电流计，根据安培定则，感应电流的磁场方向向下，又磁通量增加，根据楞次定律可知，磁铁下方为S极．（3）磁场方向向下，电流从负接线柱流入电流计，根据安培定则，感应电流的磁场方向向下，根据楞次定律可知，磁通量减小，磁铁向上运动．（4）磁铁向下运动，穿过线圈的磁通量增加，原磁场方向向上，根据楞次定律感应电流方向俯视为顺时针方向．故本题答案是：（1）偏向正极；（2）S极；（3）向上；（4）顺时针．三．计算题（40分，解答时写出必要的文字说明和演算步骤，在试题卷上作答无效．）14．如图所示为交流发电机示意图，匝数为n=100匝的矩形线圈，边长分别为10cm和20cm，内阻为5Ω，在磁感应强度B=0.5T的匀强磁场中绕OO′轴以50 rad/s的角速度匀速转动，线圈通过电刷和外部20Ω的电阻R相接．求：（1）电键S合上后，电压表和电流表示数；（2）电阻R上所消耗的电功率是多少？【考点】E2：交流发电机及其产生正弦式电流的原理．【分析】（1）线圈中产生的感应电动势的最大值表达式为E m=NBSω．电流表测量电流的有效值．根据有效值与最大值的关系求出电动势的有效值，根据闭合电路欧姆定律求出电流和路端电压；（2）电阻R上消耗的功率用电流的有效值乘以电压的有效值．【解答】解：（1）感应电动势最大值E m=n BSω=100×0.5×0.1×0.2×50V=50V感应电动势有效值E==50 V．电键S合上后，由闭合电路欧姆定律I=A=2.0 A，U=IR=2×20 V=40 V．即电流表示数为2A，电压表示数为40 V．（2）电阻R上所消耗的电功率P=IU=2×40 W=80 W．答：（1）电键S合上后，电压表的示数为40V，电流表示数为2A；（2）电阻R上所消耗的电功率是80W．15．如图所示，一质量为m=0.016kg、长L=0.5m、宽d=0.1m、电阻R=0.1Ω的矩形线圈，从h1=5m的高处由静止开始下落，然后进入高度为h2（h2＞L）的匀强磁场．下边刚进入磁场时，线圈正好作匀速运动．线圈的下边通过磁场所经历的时间t=0.15s．取g=10m/s2（1）求匀强磁场的磁感应强度B．（2）求线圈的下边刚离开磁场的瞬间，线圈的加速度的大小和方向．（3）在线圈的下边通过磁场的过程中，线圈中产生的焦耳热Q是多少？通过线圈的电荷量q是多少？【考点】D9：导体切割磁感线时的感应电动势；6C：机械能守恒定律；BB：闭合电路的欧姆定律；DD：电磁感应中的能量转化．【分析】（1）线框从h1高度处由静止自由下落，由高度求出线框刚进磁场时速度，根据感应电动势公式和欧姆定律求出电流大小．线框匀速运动，安培力与重力平衡，根据平衡条件和安培力公式结合，可求出B．（2）线框在磁场中做匀加速直线运动，位移为h2﹣L，加速度为g，由运动学速度公式求出线圈的下边刚离开磁场的瞬间的速度，根据牛顿第二定律和安培力公式求解加速度．。
2016-2017学年四川省成都七中嘉祥外国语学校高二(下)期中物理试卷(解析版)
2016-2017学年四川省成都七中嘉祥外国语学校高二（下）期中物理试卷一．混合选择题．每小题4分，共48分．1．（4分）下列说法中正确的是（）A．电动机应用了“自感”对交流电的阻碍作用B．电磁灶应用了“涡流”的加热原理C．日光灯启动时利用了“自感”所产生的高压D．电磁流量计应用了“涡流”所产生的电磁阻尼作用2．（4分）如图所示，a、b是平行金属导轨，匀强磁场垂直导轨平面，c、d是分别串有电压表和电流表的金属棒，它们与导轨接触良好，当c、d以相同速度向右运动时，下列说法正确的是（）A．两表均有读数B．两表均无读数C．电流表有读数，电压表无读数D．电流表无读数，电压表有读数3．（4分）将一段导线绕成图甲所示的闭合电路，并固定在水平面（纸面）内，回路的ab 边置于垂直纸面向里的匀强磁场Ⅰ中。
回路的圆形区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度B随时间t变化的图象如图乙所示。
用F表示ab边受到的安培力，以水平向右为F的正方向，能正确反映F随时间t变化的图象是（）A．B．C．D．4．（4分）在如图所示的电路中，a、b为两个完全相同的灯泡，L为自感线圈，E为电源，S为开关，关于两灯泡点亮和熄灭的先后次序，下列说法正确的是（）A．合上开关，a先亮，b后亮；断开开关，a、b同时熄灭B．合上开关，b先亮，a后亮；断开开关，a先熄灭，b后熄灭C．合上开关，b先亮，a后亮；断开开关，a、b同时熄灭D．合上开关，a、b同时亮；断开开关，b先熄灭，a后熄灭5．（4分）将硬导线中间一段折成不封闭的正方形，每边长为l，它在磁感应强度为B、方向如图的匀强磁场中匀速转动，转速为n．导线在a、b两处通过电刷与外电路连接，外电路接有额定功率为P的小灯泡并正常发光，电路中除灯泡外，其余部分的电阻不计，灯泡的电阻应为（）A．B．C．D．6．（4分）远距离输电中，当输送的电功率为P，输送电压为U时，输电线上损失的电功率为△P，若输送的电功率增加为4P，而输电线中损失的电功率减为．（输电线电阻不变），那么，输电电压应增为（）A．32U B．16U C．8U D．4U7．（4分）下列关于电磁波的说法正确的是（）A．雷达使用X光来确定物体位置的设备B．电磁波既可能是横波，也可能是纵波C．均匀变化的电场可以产生恒定的磁场D．用红外线照射时，大额钞票上用荧光物质印刷的文字会发出可见光8．（4分）如图所示为LC振荡电路在电磁振荡中电容器极板间电压随时间变化的u﹣t图象（）A．t1～t2时间内，电路中电流强度不断增大B．t2～t3时间内，电场能越来越小C．t3时刻，磁场能为零D．t3时刻电流方向要改变9．（4分）如图所示演示装置，一根张紧的水平绳上挂着5个单摆，其中A、D摆长相同，先使A摆摆动，其余各摆也跟着摆动起来，可以发现（）A．D摆的振幅最大B．D摆的振幅最小C．B的摆动周期小于C的摆动周期D．B的摆动周期大于C的摆动周期10．（4分）一简谐机械波沿x轴正方向传播，周期为T，波长为λ．若在x＝0处质点的振动图象如图所示，则该波在t＝时刻的波形曲线为（）A．B．C．D．11．（4分）如图所示，是水平面上两列频率相同的波在某时刻叠加情况，图中实线为波峰波面，虚线为波谷波面，已知两列波的振幅均为2cm，波速均为2m/s，波长均为8m，E 点是BD和AC连线的交点，下列说法正确的是（）A．A、C两处质点是振动加强点B．B、D两处质点在该时刻的竖直高度差为4cmC．E点处质点是振动减弱的质点D．经2s，B点处质点通过的路程是8cm12．（4分）一单摆做简谐运动，其振动的位移图象如图所示，以下说法正确的是（）A．t1时刻摆球速度为零，t2时刻摆球速度最大B．t1时刻，悬线对摆球的拉力等于摆球的重力C．t2时刻，悬线对摆球的拉力等于摆球的重力D．t2时刻，悬线对摆球的拉力大于摆球的重力二．实验，探究题13．（10分）某实验小组为研究玩具电动机的工作过程，准备用以下器材来设计实验，尽可能精确地测量电动机工作时两端电压U和流过内部线圈的电流强度I，并描绘出U﹣I图线如图2，要求包括（0，0）这组数据．实验器材如下：待测电动机M（额定电流0.6A，额定电压4.5V），电流表A1（量程3.0A，内阻约为40Ω），电流表A2（量程1.0A，内阻约为50Ω），电压表V（量程4.5V，内阻约为5kΩ），滑动变阻器R（最大阻值为100Ω），电源E（电动势为6V，内阻不计），开关S，导线若干．（1）请你选择适当的器材，在如图1所示的虚线框中画出符合题意的测量电路图，并把仪器或元件的位置．（2）下表为某同学的探测记录，试根据表格中数据在坐标纸上描点后作出电动机两端电压U随电流I的变化图线．（3）由图可知该电动机内部线圈的电阻约为Ω．（4）比较第5、6组数据，试说明为什么电动机两端电压U变大了而通过它的电流反而减小了？．14．（8分）在“用单摆测定重力加速度”的实验中：（1）为了减小测量周期的误差，计时开始时，摆球应是经过最（填“高”或“低”）点的位置，且用秒表测量单摆完成多次全振动所用的时间，求出周期．图（甲）中秒表示数为一单摆振动30次所需时间，则秒表所示读数为s．（2）用最小刻度为1mm的刻度尺测摆长，测量情况如图所示．O为悬挂点，从图（乙）中可知单摆的摆长为m．（3）若用L表示摆长，T表示周期，那么重力加速度的表达式为g＝．四、计算题．共4小题，共44分．15．（10分）如图所示，一台模型发电机的电枢是矩形导线框abcd，其ab和cd边长l1＝0.4m，ad和bc边长l2＝0.2m，匝数n＝100匝，它在磁感应强度B＝0.2T的匀强磁场中绕通过线框对称中心线且垂直于磁场方向的轴OO′匀速转动，当开关S断开时，电压表的示数为10V，开关S闭合时，外电路上标有“10V，10W”的灯泡恰好正常发光，求：（1）导线框abcd在磁场中转动的角速度？（2）S闭合后，当导线框从图示位置转过θ＝60°时的过程中通过灯泡的电量？16．（10分）某小型发电站发电机输出的交流电压为500V，输出的最大电功率为50kW，用电阻为3Ω的输电线向远处送电，要求输电线上损失功率为输电功率的0.6%，则发电站要安装一升压变压器，到达用户再用降压变压器变为220V供用户使用（两个变压器均为理想变压器）求：（1）升压变压器和降压变压器的匝数比（2）这个输电线路最多可以让多少盏“220V 40W”的灯泡正常发光．17．（10分）一列横波在x轴上传播，t1＝0和t2＝0.005s时的波形如图中的实线和虚线所示．（1）求波速；（2）设周期小于（t2﹣t1），并且波速为6000m/s，求波的传播方向．18．（14分）如图所示，光滑斜面的倾角α＝30°，在斜面上放置一矩形线框abcd，ab边的边长l1＝lm，bc边的边长l2＝0.6m，线框的质量m＝1kg，电阻R＝0.1Ω，线框受到沿光滑斜面向上的恒力F的作用，已知F＝10N．斜面上ef线（ef∥gh）的右方有垂直斜面向上的均匀磁场，磁感应强度B随时间t的变化情况如B﹣t图象，时间t是从线框由静止开始运动时刻起计的．如果线框从静止开始运动，进入磁场最初一段时间是匀速的，ef 线和gh的距离s＝5.1m，求：（1）线框进入磁场时匀速运动的速度v；（2）ab边由静止开始到运动到gh线处所用的时间t；（3）线框由静止开始到运动到gh线的整个过程中产生的焦耳热．2016-2017学年四川省成都七中嘉祥外国语学校高二（下）期中物理试卷参考答案与试题解析一．混合选择题．每小题4分，共48分．1．【解答】解：A、电动机应用了线圈在磁场中受到安培力转动。
成都七中16届高二理科物理7月阶段性考试试卷
高2016届高三第一阶段复习物理单元检测卷（第一、二、三章）考试时间：90分钟 满分：100分一、单项选择题(本题共8个小题，每小题只有一个选项符合题意。
每小题3分，共24分。
)1.下列说法正确的是 ( )A.用同样大的力去推两个物体，其中能被推动的一个惯性小B.夹角不变的两个分力大小都增大，合力一定增大C.荡秋千从最低点上升到最高点的过程中，人处于超重状态D. 在时间t 内，加速度与速度方向相同，速度一定不断增大2．在物理学的重大发现中科学家们创造出了许多物理学研究方法，如理想实验法、控制变量法、极限思维法、类比法和科学假说法、建立理想模型法、微元法等等．以下关于所用物理学研究方法的叙述不正确的是( )A ．伽利略为研究自由落体运动的规律，将落体实验转化为著名的“斜面实验”，这个研究过程通过斜面实验“冲淡”了重力的作用，便于测量小球运动的时间，直接得到自由落体运动的规律。
B ．根据速度定义式v ＝s t ，当t 非常非常小时，s t就可以表示物体在t 时刻的瞬时速度，该定义应用了极限思维法C ．在探究加速度、力和质量三者之间的关系时，先保持质量不变研究加速度与力的关系，再保持力不变研究加速度与质量的关系，该实验应用了控制变量法D ．在推导匀变速运动位移公式时，把整个运动过程划分成很多小段，每一小段近似看作匀速直线运动，然后把各小段的位移相加，这里采用了微元法3. 如图所示，一个小物体从光滑斜面由A 点上方从静止开始下滑，在它通过的路径中取AE 并分成相等的四段，v A 、v B 、v C 、v D 、v E 表示通过A 、B 、C 、D 、E 点的瞬时速度，v 表示AE 段的平均速度，则下列关系中正确的是（ ）A 、v= vB B 、v= vC C 、v B ＜v ＜v CD 、v C ＜v ＜v D4．如图所示，轻绳OA 一端与小球相连，另一端系于O 点。
力F 作用于小球使轻绳偏离竖直方向75°角，小球处于平衡状态。
2016-2017学年四川省成都市第七中学实验学校高二上学期期中考试物理试题..
成都七中实验学校20156——2017学年度下期高二年级期中考试物理试卷命题：高二物理备课组审核：徐进（总分110分，完成时间100分钟）第I 卷（选择题，共42分）一、单项选择题（本题共6小题，每小题3分，共18分。
每小题只有一个选项符合题意）1. 真空中有两个相同的带电金属小球A和B，相距为r，带电量分别为﹣q和7q，它们之间作用力的大小为F，A、B两小球接触后再放回原处，此时，A、B间的作用力大小为（）A．B．C．D．2. 下述说法正确的是（）。
A．根据E = F/q，可知电场中某点的场强与电场力成正比B．根据E = KQ/r2，可知点电荷电场中某点的场强与该点电荷的电量Q成正比C．根据场强叠加原理，可知合电场的场强一定大于分电场的场强D．电场线就是点电荷在电场中的运动轨迹3．图甲中AB是一个点电荷形成电场的一条电场线，图乙则是电场线上P、Q处的试探电荷所受电场力的大小与其电荷量间的函数关系图象，下列说法正确的是（）A．场源电荷一定位于A侧B．场源电荷一定位于B侧C．电场线的方向一定由A指向BD．电场线的方向一定由B指向A4．如图所示的电路中，输入电压U恒为12V，灯泡L标有“6V 12W”字样，电动机线圈的电阻R M=0.50Ω．若灯泡恰能正常发光，以下说法中不．正确的是（）A．电动机的输入功率是12WB．电动机的输出功率是12WC．电动机的热功率是2.0WD．整个电路消耗的电功率是24W5 ．一电流表并联一个分流电阻后就改装成一个新的电流表，当把它和标准电流表串联后去测某电路中的电流时，发现标准表读数为2A时，而改装表的读数为1.9A，稍微偏小了些，为了使它的读数准确，应（）A．在原分流电阻上再并联一个较大的电阻 B．在原分流电阻上再并联一个较小的电阻C．在原分流电阻上再串联一个较大的电阻 D．在原分流电阻上再串联一个较小的电阻6．如图所示，M、N两点间电压恒为18V，R1=6Ω，R2=3Ω，C1=6μF，C2=3μF；当电键K断开时，A、B两点间的电压U AB为______伏，当K闭合时，电容器C1的电量改变了______库．（）A．9, 1.8×10-5 B．9， 3.6×10-5C．18， 3.6×10-5 D．18， 1.8×10-5二、多项选择题（本题共6小题，每小题4分，共24分。
成都七中17届高二理科物理下期入学考试试卷答案
成都七中17级高二（下）入学考试物理参考答案一、选择题 12 3 4 5 6 7 8 BA D BCB DC AC二、 实验题 9.（1）如图所示（2分）（2）201010m U U R U -（2分） （3）1ka k -（2分）；01R k -（2分） 三、计算题10解：（1）图线Ⅱ （2分）（2）x 1＝a cos37°·12·cos37°＝0.32a （2分） x 1处重力势能E 1＝mgx 1sin37° （1分）m ＝E 1gx 1sin37°＝E 10.192ga ＝125E 124ga（1分） （3）k Qq r 2＝mg cos37°，其中r ＝x 1tg37°＝0.24a （2分）带入数据，得q ＝6E 1a 25kQ （2分） 11【答案】(1) 4m ／s 2 (2) s m v /10= V U ab 3= (3)%6767.032=≈=η 【解析】(1)金属棒开始下滑的初速为零，根据牛顿第二定律： ma mg mg =-θμθcos sin ①由①式解得a ＝10×(0.6－0.25×0.8)m／s 2=4m ／s 2 ②(2)设金属棒运动达到稳定时速度为v ，棒在沿导轨方向受力平衡0cos sin =--BIL mg mg θμθ③ 由欧姆定律有：rR BvL I += ④ IR U ab = ⑤ 由③④⑤代入数据解得： s m v /10= V U ab 3=(3)当金属棒下滑速度达到稳定时，装置的电功率)(2r R I P +=电 装置的机械功率θsin mgvP =机机械能转化为电能的效率机电P P =η 代入数据解得：%6767.032=≈=η 12. 解：⑴， （1分） （1分）,, （2分）⑵,所以带电的粒子在第一象限将做匀速圆周运动,设粒子运动圆轨道半径为R ，周期为T ,则可得 （2分）使粒子从C 点运动到D 点，则有： （1分）（1分） （1分）， （1分）⑶当交变磁场周期取最大值而粒子不再越过y 轴时可作如图运动情形：由图可知 （2分） （2分） （2分）。
四川省成都七中2016-2017学年高二(下)综合物理试卷(3.7)(解析版)
2016-2017学年四川省成都七中高二（下）综合物理试卷（3.7）一、选择题（本题为不定项选择题，每题8分，选对不全得4分；本大题共64分）1．小型水力发电站的发电机有稳定的输出电压，它发出的电先通过电站附近的升压变压器升压，然后通过输电线路把电能输送到远处用户附近的降压变压器，经降低电压后再输送至各用户，如图所示．下列说法正确的是（）A．升压变压器原线圈的匝数比副线圈匝数少B．升、降压变压器的原副线圈的匝数比相等C．输送过程中电能的损耗主要来自输电线路的发热D．升压变压器副线圈两端的电压比降压变压器原线圈两端电压大2．如图所示，电源的电动势为E，内阻r不能忽略．A、B是两个相同的小灯泡，L是一个自感系数相当大的线圈．关于这个电路的以下说法正确的是（）A．开关闭合到电路中电流稳定的时间内，A灯立刻亮，而后逐渐变暗，最后亮度稳定B．开关闭合到电路中电流稳定的时间内，B灯立刻亮，而后逐渐变暗，最后亮度稳定C．开关由闭合到断开瞬间，A灯闪亮一下再熄灭D．开关由闭合到断开瞬间，电流自左向右通过A灯3．如图甲所示，标有“220V40W”的灯泡和标有“20 μF300V”的电容器并联到交流电源上，V为交流电压表，交流电源的输出电压如图乙所示，闭合开关．下列判断正确的是（）A．t=时刻，V的示数为零 B．灯泡恰好正常发光C．电容器不可能被击穿D．V的示数保持110V不变4．如图所示，理想变压器原、副线圈的匝数比为10：1，b是原线圈的中心抽头，电压表和电流表均为理想电表，从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为u1=220sin100πt（V），则（）A．当单刀双掷开关与a连接时，电压表的示数为22VB．当单刀双掷开关由a拨到b后，原线圈的输入功率变为原来的4倍C．单刀双掷开关与a连接，在滑动变阻器触头P向上移动的过程中，电压表和电流表的示数均变小D．当单刀双掷开关由a拨向b时，电压表和电流表的示数均变小5．一个矩形金属框MNPQ置于xOy平面内，平行于x轴的边NP的长为d，如图（a）所示．空间存在磁场，该磁场的方向垂直于金属框平面，磁感应强度B沿x轴方向按图（b）所示正弦规律分布，x坐标相同各点的磁感应强度相同．当金属框以大小为v的速度沿x轴正方向匀速运动时，下列判断正确的是（）A．若d=l，则线框中始终没有感应电流B．若d=，则当线框的MN边位于x=l处时，线框中的感应电流最大C．若d=，则当线框的MN边位于x=处时，线框受到的安培力的合力最大D．若d=，则线框中感应电流周期性变化的周期为6．图中A是一底边宽为L的闭合线框，其也阻为R0现使线框以恒定的速度v沿X轴向右运动，并穿过图中所示的宽度为d的匀强磁场区域，已知L＜d且在运动过程中线框平面始终与磁场方向垂直．若以X轴正方向作为力的正方向，线框从图甲所示位置开始运动的时刻作为时间的零点，则在所示的图象中，可能正确反映上述过程中磁场对线框的作用力F随时间t变化情况的是（）A．B．C．D．7．如图所示，线圈在匀强磁场中绕垂直于磁场的轴匀速转动，电容器两极板水平放置．在两极板间，不计重力的带正电粒子Q在t=0时由静止释放，若两板间距足够宽，则下列运动可能的是（）A．若t=0时，线圈平面与磁场垂直，粒子一定能到达极板B．若t=0时，线圈平面与磁场平行，粒子在两极间往复运动C．若t=0时，线圈平面与磁场垂直，粒子在两极间往复运动D．若t=0时，线圈平面与磁场平行，粒子一定能到达极板8．如图所示，固定的竖直光滑U型金属导轨，间距为L，上端接有阻值为R的电阻，处在方向水平且垂直于导轨平面、磁感应强度为B的匀强磁场中，质量为m、电阻为r的导体棒与劲度系数为k的固定轻弹簧相连放在导轨上，导轨的电阻忽略不计．初始时刻，弹簧处于伸长状态，其伸长量为x1=，此时导体棒具有竖直向上的初速度v0．在沿导轨往复运动的过程中，导体棒始终与导轨垂直并保持良好接触．则下列说法正确的是（）A．初始时刻导体棒受到的安培力大小F=B．初始时刻导体棒加速度的大小a=2g+C．导体棒往复运动，最终将静止时弹簧处于压缩状态D．导体棒开始运动直到最终静止的过程中，电阻R上产生的焦耳热Q=mv02+二、计算题（46分，要求写出必要的文字说明和过程，只有最后结果不给分）9．如图所示，一个半径为r的半圆形线圈，以直径ab为轴匀速转动，转速为n，ab的左侧有垂直于纸面向里（与ab垂直）的匀强磁场，磁感应强度为B，M和N是两个集流环，负载电阻为R，线圈、电流表和连接导线的电阻不计，求：（1）感应电动势的最大值；（2）从图示位置起转过转的时间内负载电阻R上产生的热量；（3）从图示位置起转过转的时间内通过负载电阻R的电荷量；（4）电流表的示数．10．如图所示，水平放置的平行金属导轨宽度为d=1m，导轨间接有一个阻值为R=2Ω的灯泡，一质量为m=1Kg的金属棒跨接在导轨之上，其电阻为r=1Ω，且和导轨始终接触良好，整个装置放在磁感应强度为B=2T的匀强磁场中，磁场方向垂直导轨平面向下，现对金属棒施加一水平向右的拉力F，使金属棒从静止开始向右运动．求：（1）若金属棒与导轨间的动摩擦因数为μ=0.2，施加的水平恒力为F=10N，则金属棒达到的稳定速度v1的大小；（2）若金属棒与导轨间的动摩擦因数为μ=0.2，施加的水平力功率为P=6W，则金属棒达到的稳定速度v2的大小；（3）若金属棒与导轨间是光滑的，施加的水平力功率恒为P=20W，经历t=1s的过程中灯泡产生的热量为Q R=12J，则此时金属棒的速度v3的大小．11．用密度为d、电阻率为P粗细均匀的金属导线制成两个闭合正方形线框M和N．边长均为L．线框M，N的导线横截面积分别为S1，S2，S1＞S2，如图所示．匀强磁场仅存在于相对磁极之间，磁感应强度大小为B，其他地方的磁场忽略不计．金属线框M水平放在磁场上边界的狭缝间，线框平面与磁场方向平行，开始运动时可认为M的aa′边和bb′位都处在磁场中．线框N在线框M的正上方，与线框M相距为h，两线框均从静止开始同时释放，其平面在下落过程中保持水平，设磁场区域在竖直方向足够长，不计空气阻力及两线框间的相互作用．（1）求线框N刚进入磁场时产生的感应电流；（2）在下落过程中，若线框N恰能追上线框M．追上时线框M下落高度为H，追上线框M之前线框N一直做减速运动，求该过程中线框产生的焦耳热：（3）若将线框M，N均由磁场上边界处先后释放，释放的时间间隔为t，计算两线框在运动过程中的最大距离．2016-2017学年四川省成都七中高二（下）综合物理试卷（3.7）参考答案与试题解析一、选择题（本题为不定项选择题，每题8分，选对不全得4分；本大题共64分）1．小型水力发电站的发电机有稳定的输出电压，它发出的电先通过电站附近的升压变压器升压，然后通过输电线路把电能输送到远处用户附近的降压变压器，经降低电压后再输送至各用户，如图所示．下列说法正确的是（）A．升压变压器原线圈的匝数比副线圈匝数少B．升、降压变压器的原副线圈的匝数比相等C．输送过程中电能的损耗主要来自输电线路的发热D．升压变压器副线圈两端的电压比降压变压器原线圈两端电压大【考点】远距离输电；变压器的构造和原理．【分析】将发电站的电能远输时，由于电线上的电阻而导致电压损失，功率损失．【解答】解：A．根据变压器原副线圈两端的电压与线圈匝数成正比，所以升压变压器的原线圈的匝数比副线圈的匝数少．故A对．B．升压变压器的原副线圈匝数比一定小于1，而降压变压器的原副线圈匝数比一定大于1，所以升降变压器的匝数比不可能相等．故B错．C．根据Q=I2Rt知，只要有电流通过，而且存在电阻就会发热，输送电能中电能的损耗主要是由于输电线上的电阻，故C对．D．将发电站的电能远输时，由于电线上的电阻而导致电压损失，所以升压变压器副线圈两端的电压比降压变压器原线圈两端的电压大．故D对．故选ACD．2．如图所示，电源的电动势为E，内阻r不能忽略．A、B是两个相同的小灯泡，L是一个自感系数相当大的线圈．关于这个电路的以下说法正确的是（）A．开关闭合到电路中电流稳定的时间内，A灯立刻亮，而后逐渐变暗，最后亮度稳定B．开关闭合到电路中电流稳定的时间内，B灯立刻亮，而后逐渐变暗，最后亮度稳定C．开关由闭合到断开瞬间，A灯闪亮一下再熄灭D．开关由闭合到断开瞬间，电流自左向右通过A灯【考点】自感现象和自感系数．【分析】电路中有线圈，当通过线圈的电流发生变化时，会产生感应电动势去阻碍线圈中电流变化．但阻碍不等于阻止，就使其慢慢的变化．【解答】解：A、开关闭合到电路中电流稳定的时间内，A灯立刻亮，当线圈电流阻碍较小后A灯逐渐变暗，当线圈对电流没有阻碍时，灯泡亮度稳定．故A 正确；B、开关闭合到电路中电流稳定的时间内，A灯立刻亮，当线圈电流阻碍较小后A灯逐渐变暗，当线圈对电流没有阻碍时，灯泡亮度稳定．故B错误；C、开关处于闭合状态，在断开瞬间，线圈提供瞬间电压给两灯泡供电，由于两灯泡完全一样，所以不会出现电流比之前还大的现象，因此A灯不会闪亮一下，只会一同慢慢熄灭．故C错误；D、开关处于闭合状态，在断开瞬间，线圈相当于电源，电流方向仍不变，所以电流自右向左通过A灯，故D错误；故选：A3．如图甲所示，标有“220V40W”的灯泡和标有“20 μF300V”的电容器并联到交流电源上，V为交流电压表，交流电源的输出电压如图乙所示，闭合开关．下列判断正确的是（）A．t=时刻，V的示数为零 B．灯泡恰好正常发光C．电容器不可能被击穿D．V的示数保持110V不变【考点】正弦式电流的图象和三角函数表达式；电容．【分析】交流电压表测量的电压及灯泡的工作电压均为电压的有效值；而交流电的击穿电压为最大值；【解答】解：A、交流电压表测量为交流电压的有效值，数值保持不变且不为零；故A错误；B、由乙图可知，电流表的有效值为220V，故电灯能正常发光；故B正确；C、交流电的最大值为311V，超过电容器的击穿电压，故电容器会被击穿；故C 错误；D、由A的分析可知，电压表的示数为220V，故D错误；故选：B．4．如图所示，理想变压器原、副线圈的匝数比为10：1，b是原线圈的中心抽头，电压表和电流表均为理想电表，从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为u1=220sin100πt（V），则（）A．当单刀双掷开关与a连接时，电压表的示数为22VB．当单刀双掷开关由a拨到b后，原线圈的输入功率变为原来的4倍C．单刀双掷开关与a连接，在滑动变阻器触头P向上移动的过程中，电压表和电流表的示数均变小D．当单刀双掷开关由a拨向b时，电压表和电流表的示数均变小【考点】变压器的构造和原理．【分析】根据瞬时值表达式可以求得输出电压的有效值、周期和频率等，再根据电压与匝数成正比即可求得结论．【解答】解：A、当单刀双掷开关与a连接时，原线圈的电压的最大值为220V，根据电压与匝数成正比可知，所以副线圈的电压的最大值为22V，电压表的示数为电压的有效值，所以示数为22V，所以A错误．B、若当单刀双掷开关由a扳向b时，理想变压器原、副线圈的匝数比由10：1变为5：1，副线圈电压加倍，电阻不变，输出功率P=，所以输入功率等于输出功率变为原来的4倍，所以B正确．C、单刀双掷开关与a连接，当滑动变阻器触头P向上移动的过程中，滑动变阻器的电阻增大，电路的总电阻增大，由于电压是由变压器决定的，电压不变，所以电流变小，所以C错误．D、若当单刀双掷开关由a扳向b时，理想变压器原、副线圈的匝数比由10：1变为5：1，所以输出的电压升高，电压表和电流表的示数均变大，所以D错误．故选：B．5．一个矩形金属框MNPQ置于xOy平面内，平行于x轴的边NP的长为d，如图（a）所示．空间存在磁场，该磁场的方向垂直于金属框平面，磁感应强度B沿x轴方向按图（b）所示正弦规律分布，x坐标相同各点的磁感应强度相同．当金属框以大小为v的速度沿x轴正方向匀速运动时，下列判断正确的是（）A．若d=l，则线框中始终没有感应电流B．若d=，则当线框的MN边位于x=l处时，线框中的感应电流最大C．若d=，则当线框的MN边位于x=处时，线框受到的安培力的合力最大D．若d=，则线框中感应电流周期性变化的周期为【考点】法拉第电磁感应定律．【分析】本题考查了感应电流的产生条件以及法拉第电磁感应定律的灵活应用，充分利用图（b）中磁场空间分布特点与线框宽度的关系求解．【解答】解：当d=l时，线框移动时的磁通量始终不变，故无感应电流，故A正确；当时，线框的MN边位于x=l处瞬间，MN、PQ所在处磁场为零，感应电动势为零，故B错误；当时，线框的MN边位于处时，两边所处的磁场最大，两边磁场方向相反，所以感应电动势最大，安培力也最大，故C正确；当时，当线框移动了l时，线框的磁通量大小不变，但方向发生变化，也就是说磁通量先减小后反向增大，那么感应电流的方向应该一直不变；直到它再移动l时磁通量才回到原来的方向；那么电流变化一个来回（两次）为一个周期，那么周期应该是，故D正确．故选：ACD．6．图中A是一底边宽为L的闭合线框，其也阻为R0现使线框以恒定的速度v沿X轴向右运动，并穿过图中所示的宽度为d的匀强磁场区域，已知L＜d且在运动过程中线框平面始终与磁场方向垂直．若以X轴正方向作为力的正方向，线框从图甲所示位置开始运动的时刻作为时间的零点，则在所示的图象中，可能正确反映上述过程中磁场对线框的作用力F随时间t变化情况的是（）A．B．C．D．【考点】导体切割磁感线时的感应电动势；闭合电路的欧姆定律；安培力．【分析】本题可以用排除法解题，穿过线框的磁通量发生变化时，线框中有感应电流，线框受到安培力的作用，根据楞次定律可以判断出安培力的方向，然后分析图象，找出答案．【解答】解：由楞次定律可知，感应电流总是阻碍磁体的相对运动，线框在磁场之外或完全进入磁场后，穿过线框的磁通量不变，不受安培力作用，在线框进入或离开磁场过程中受到安培力作用，线框在进入或离开磁场过程中，总是向右运动，由楞次定律可知，安培力总是阻碍线框的相对运动，因此线框受到的安培力始终向左，为负的，由图象可知，ABC错误，D正确；故选D．7．如图所示，线圈在匀强磁场中绕垂直于磁场的轴匀速转动，电容器两极板水平放置．在两极板间，不计重力的带正电粒子Q在t=0时由静止释放，若两板间距足够宽，则下列运动可能的是（）A．若t=0时，线圈平面与磁场垂直，粒子一定能到达极板B．若t=0时，线圈平面与磁场平行，粒子在两极间往复运动C．若t=0时，线圈平面与磁场垂直，粒子在两极间往复运动D．若t=0时，线圈平面与磁场平行，粒子一定能到达极板【考点】正弦式电流的最大值和有效值、周期和频率；带电粒子在匀强电场中的运动．【分析】分析一个周期内粒子的运动情况：若t=0时，线圈平面与磁场垂直，线圈中产生正弦形电流；若t=0时，线圈平面与磁场平行，线圈中产生余弦形电流，根据牛顿定律分析求解．【解答】解：A、C若t=0时，线圈平面与磁场垂直，线圈中产生正弦形电流；在前半个周期内粒子向一极板先做加速直线运动，后做减速直线运动；后半个周期内，沿原方向继续先做加速直线运动，后做减速直线运动．周而复始，粒子做单向直线运动，粒子一定能到达极板．故A正确，C错误．B、D若t=0时，线圈平面与磁场平行，线圈中产生余弦形电流，前半个周期内，向一极板先做加速直线运动，后做减速直线运动，半个周期时刻速度减为零；后半个周期内，沿反方向返回，先做加速直线运动，后做减速直线运动，一个周期时刻速度为零．周而复始，粒子做往复运动．故B正确，D错误．故选AB8．如图所示，固定的竖直光滑U型金属导轨，间距为L，上端接有阻值为R的电阻，处在方向水平且垂直于导轨平面、磁感应强度为B的匀强磁场中，质量为m、电阻为r的导体棒与劲度系数为k的固定轻弹簧相连放在导轨上，导轨的电阻忽略不计．初始时刻，弹簧处于伸长状态，其伸长量为x1=，此时导体棒具有竖直向上的初速度v0．在沿导轨往复运动的过程中，导体棒始终与导轨垂直并保持良好接触．则下列说法正确的是（）A．初始时刻导体棒受到的安培力大小F=B．初始时刻导体棒加速度的大小a=2g+C．导体棒往复运动，最终将静止时弹簧处于压缩状态D．导体棒开始运动直到最终静止的过程中，电阻R上产生的焦耳热Q=mv02+【考点】导体切割磁感线时的感应电动势；焦耳定律．【分析】由初动能E k=求出初速度，由E=BLv、I=、F=BIL，求出安培力的大小．导体棒最终静止时，弹簧的弹力与之重力平衡，可求出弹簧的压缩量，即导体棒下降的高度．从初始时刻到最终导体棒静止的过程中，导体棒的重力势能和动能减小转化为弹簧的弹性势能和内能，根据能量守恒定律求解电阻R上产生的焦耳热Q．【解答】解：A、导体棒的初速度为v0，初始时刻产生的感应电动势为E，由法拉第电磁感应定律得：E=BLv0设初始时刻回路中产生的电流为I，由闭合电路的欧姆定律得：I=设初始时刻导体棒受到的安培力为F，由安培力公式得：F=BIL联立上式得，F=．故A错误；B、初始时刻，弹簧处于伸长状态，棒受到重力、向下的安培力和弹簧的弹力，所以：ma=mg+kx+F得：a=2g+．故B正确；C、从初始时刻到最终导体棒静止的过程中，导体棒减少的机械能一部分转化为弹簧的弹性势能，另一部分通过克服安培力做功转化为电路中的电能；当导体棒静止时，棒受到重力和弹簧的弹力，受力平衡，所以弹力的方向向上，此时导体棒的位置比初始时刻降低了，故C正确；D、导体棒直到最终静止时，棒受到重力和弹簧的弹力，受力平衡，则：mg=kx2，得：x2=．由于x1=x2，所以弹簧的弹性势能不变，由能的转化和守恒定律得：mg（x1+x2）+E k=Q解得系统产生的总热量：Q=mv02+可知R上产生的热量要小于系统产生的总热量．故D错误．故选：BC二、计算题（46分，要求写出必要的文字说明和过程，只有最后结果不给分）9．如图所示，一个半径为r的半圆形线圈，以直径ab为轴匀速转动，转速为n，ab的左侧有垂直于纸面向里（与ab垂直）的匀强磁场，磁感应强度为B，M和N是两个集流环，负载电阻为R，线圈、电流表和连接导线的电阻不计，求：（1）感应电动势的最大值；（2）从图示位置起转过转的时间内负载电阻R上产生的热量；（3）从图示位置起转过转的时间内通过负载电阻R的电荷量；（4）电流表的示数．【考点】交流发电机及其产生正弦式电流的原理；闭合电路的欧姆定律；焦耳定律．【分析】（1）根据题意得出感应电动势的最大值，从而画出图象；（2）根据△∅=B•△S求出从图示位置起转过圈的时间内，穿过线框平面的磁通量的变化量，再根据q=平均电流×时间．（3）电流表的示数由欧姆定律求得．【解答】解：（1）线圈绕轴匀速转动时，在电路中产生如图所示的交变电流．此交变电动势的最大值为E m=BSω=B••2πn=π2Bnr2（2）在转动周期内导体一直切割磁感线，则产生的热量Q==（3）在线圈从图示位置转过转的时间内，电动势的平均值为=．通过R的电荷量q=•△t=•△t==（4）设此交变电动势在一个周期内的有效值为E′，由有效值的定义得解得．故电流表的示数为答：（1）感应电动势的最大值π2Bnr2（2）从图示位置起转过转的时间内通过负载电阻R的热量为；（3）从图示位置起转过转的时间内通过负载电阻R的电荷量（4）电流表的示数=10．如图所示，水平放置的平行金属导轨宽度为d=1m，导轨间接有一个阻值为R=2Ω的灯泡，一质量为m=1Kg的金属棒跨接在导轨之上，其电阻为r=1Ω，且和导轨始终接触良好，整个装置放在磁感应强度为B=2T的匀强磁场中，磁场方向垂直导轨平面向下，现对金属棒施加一水平向右的拉力F，使金属棒从静止开始向右运动．求：（1）若金属棒与导轨间的动摩擦因数为μ=0.2，施加的水平恒力为F=10N，则金属棒达到的稳定速度v1的大小；（2）若金属棒与导轨间的动摩擦因数为μ=0.2，施加的水平力功率为P=6W，则金属棒达到的稳定速度v2的大小；（3）若金属棒与导轨间是光滑的，施加的水平力功率恒为P=20W，经历t=1s的过程中灯泡产生的热量为Q R=12J，则此时金属棒的速度v3的大小．【考点】导体切割磁感线时的感应电动势；电磁感应中的能量转化．【分析】（1）金属棒到达稳定时做匀速直线运动，由安培力公式求出安培力，然后由平衡条件求出金属棒的速度．（2）金属棒达到稳定时做匀速直线运动，应用安培力公式、平衡条件、功率公式求出稳定时的速度．（3）由能量守恒定律求出金属棒的速度．【解答】解：（1）金属棒做匀速直线运动时达到稳定状态，安培力：F安培=BId=，由平衡条件得：F=μmg+，代入数据解得：v1=6m/s；（2）金属棒做匀速直线运动时达到稳定状态，F=，安培力：F安培=BId=，拉力：由平衡条件得：=μmg+，代入数据解得：v2=1.5m/s；（3）由焦耳定律：Q=I2Rt可知：Q R：Q r=R：r=2：1，则：Q r=Q R=6J，由能量守恒定律得：Pt=Q R+Q r+mv32，代入数据解得：v3=2m/s；答：（1）若金属棒与导轨间的动摩擦因数为μ=0.2，施加的水平恒力为F=10N，则金属棒达到的稳定速度v1的大小为6m/s；（2）若金属棒与导轨间的动摩擦因数为μ=0.2，施加的水平力功率为P=6W，则金属棒达到的稳定速度v2的大小为1.5m/s；（3）若金属棒与导轨间是光滑的，施加的水平力功率恒为P=20W，经历t=1s的过程中灯泡产生的热量为Q R=12J，则此时金属棒的速度v3的大小为2m/s．11．用密度为d、电阻率为P粗细均匀的金属导线制成两个闭合正方形线框M和N．边长均为L．线框M，N的导线横截面积分别为S1，S2，S1＞S2，如图所示．匀强磁场仅存在于相对磁极之间，磁感应强度大小为B，其他地方的磁场忽略不计．金属线框M水平放在磁场上边界的狭缝间，线框平面与磁场方向平行，开始运动时可认为M的aa′边和bb′位都处在磁场中．线框N在线框M的正上方，与线框M相距为h，两线框均从静止开始同时释放，其平面在下落过程中保持水平，设磁场区域在竖直方向足够长，不计空气阻力及两线框间的相互作用．（1）求线框N刚进入磁场时产生的感应电流；（2）在下落过程中，若线框N恰能追上线框M．追上时线框M下落高度为H，追上线框M之前线框N一直做减速运动，求该过程中线框产生的焦耳热：（3）若将线框M，N均由磁场上边界处先后释放，释放的时间间隔为t，计算两线框在运动过程中的最大距离．【考点】导体切割磁感线时的感应电动势；动能定理．【分析】（1）由动能定理可求得线框进入磁场时的速度，再由E=BLv及闭合电路欧姆定律、电阻定律列式，联立可求得电流；（2）线框匀速运动时，重力和安培力平衡，由平衡关系可求得速度与导线截面积的关系；由功能关系可求得线框中产生的热量；（3）由受力分析及牛顿第二定律可求得物体的加速度，由加速度表达式可知何时距离最大，则可求得最大距离．【解答】解：（1）线框N进入磁场前由动能定理得mgh=mv12刚进入磁场时切割磁感线E=2BLv由闭合电路欧姆定律可得：。
2017-2018学年四川省成都七中高二(下)期中物理试卷(J)
2017-2018学年四川省成都七中高二（下）期中物理试卷(J)副标题一、单选题（本大题共8小题，共8.0分）1.下列属于光的衍射现象的是A. B.C. D.【答案】A【解析】解：A、通过一个狭缝观察单色光可看到明暗相间条纹，属于单缝衍射，故A 正确；B、用透明的标准平面样板检查光学平面的平整程度是利用光的干涉现象，故B错误；C、发现红光照射在肥皂泡上出现明暗相间条纹，属于光的干涉，故C错误；D、光通过三棱镜是光的折射现象，故D错误。
故选：A。
光通过三棱镜是光的折射现象；通过一个狭缝观察单色光可看到明暗相间条纹，属于单缝衍射；检查平面平整度，是利用光的干涉现象；肥皂泡上出现明暗相间条纹属于光的干涉。
掌握折射现象、干涉现象和衍射现象的本质的不同是顺利解决此类题目的关键。
2.下列有关电磁场、电磁波、电磁波谱的说法中正确的是A. 麦克斯韦电磁理论的两个基本假设之一是“变化的磁场能够在周围空间产生变化的电场”B. 电磁波谱按波长由长到短的顺序是无线电波、红外线、可见光、紫外线、X射线、射线C. 一切物体都在不停的发射红外线和紫外线D. 振荡电路只须有足够高的振荡频率就可以有效发射电磁波【答案】B【解析】解；A、变化的磁场产生电场，而均匀变化的磁场产生恒定的电场，故A错误。
B、在电磁波谱中按照波长由长到短排列的顺序是：无线电波，微波，红外线，可见光，紫外线，x射线，射线，故B正确。
C、自然界的任何物体都向外辐射红外线，温度越高，辐射红外线的本领越强，而紫外线不一定。
故C错误。
D、要有效发射电磁波，必须采用开放电路和足够高的振荡频率。
故D错误。
故选：B。
变化的电场产生磁场，均匀变化的电场产生恒定的磁场；发射无线电波时需要对信号进行调制，接收无线电波时需要进行解调；在电磁波谱中按照波长由长到短排列的顺序是：无线电波，微波，红外线，可见光，紫外线，x射线，射线；无论是有生命的、无生命的物体都向外辐射红外线；为了有效向外辐射电磁波，振荡电路必须采用开放电路，同时提高振荡频率。
