项目二 直流电路
项目二 电工电路连接与检测

项目二电工电路连接与检测考点2:了解各种电子元器件的实物名称和图示符号。
考点6:掌握基本电路的组成及电路图的识读。
考点7:掌握电路的欧姆定律及应用。
考点8:掌握相关电路的检测方法。
考点9:掌握继电器的类型及检查方法。
考点10:了解直流电机的类型与结构。
任务一灯光基本电路连接与检测一、电流电流是电荷的定向移动形成的。
电压是使电路中电荷定向移动形成电流的原因。
电流是指单位时间内通过导体某一截面的电荷量。
可用公式表示为I = q / t式中,q—通过导体横截面的电荷量,单位是库[仑],符号为C;t—通过电荷量q所用的时间,单位是秒,符号为S;I—电流,单位是安[培],符号为A。
如果在1S,通过导体横截面的电荷量是1C,导体中的电流是1A。
安培是电流的国际单位。
除了安培(A),常用的单位有毫安(mA)、微安(μA)。
换算关系是1A=103mA=106μA电流方向:规定正电荷定向移动的方向为电流的方向。
在金属导体中,电流的方向与自由电子运动方向相反。
在电路计算中,有很多情况是事先无法确定电路中电流的真实方向,为了计算方便,常常事先假定一个电流方向(假想的电流方向),称为参考方向。
用箭头在电路图中标明电流的参考方向,如果计算的结果电流为正值,那么电流的真实方向与参考方向一致;如果为负值,则真实方向与参考方向相反。
电流方向只表明电荷定向运动方向。
如果电流的大小和方向都不随时间变化,这样的电流叫直流电流或稳恒电流。
如果电流的大小随时间变化,但方向不随时间变化的电流叫脉动电流。
如果电流的大小和方向都随时间变化,这样的电流叫交流电流。
电流的大小可用电流表直接测量,测量时应注意:电流表必须与被测电路串联;使用前应根据被测电流的大小选择适当的量程,在无法估计电流范围时,应选用较大的量程开始测量。
例1:电流是电荷的定向移动形成的,其形成原因是电路中存在着电压。
二、电位、电压和电动势1.电位电场力将单位正电荷从某点移到参考点(零电位点)所做的功叫做该点的电位,常用带下标的符号V表示。
项目二直流电路的电压和电位测定

电位与电位差
电位
表示某点在参考电位(零 电位)处的电势,单位为 伏特(V)。
电位差
两点之间的电位之差,单 位为伏特(V)。
关系
电位差等于电压,即 $Delta V = V$。
欧姆定律
定义
在同一电路中,导体中的电流与导体 两端的电压成正比,与导体的电阻成 反比。
公式
应用
用于计算电路中的电流、电压和电阻。
感谢观看
通过测量电位差来计算绝对电位
如果已知两个点之间的电位差,可以通过加上或减去这个差值来计算任意一点的 绝对电位。
电位差测量
使用电压表测量电位差
将电压表并联在电路的两个点之间,可以直接读出电压表的读数,即为两点之间的电位差。
通过计算元件的电压降来测量电位差
如果电路中存在电阻、电容、电感等元件,可以通过计算这些元件上的电压降来间接测量电位差。
项目二:直流电 路的电压和电位 测定
目录
• 直流电路基础知识 • 电压测量方法 • 电位测定方法 • 实验操作与注意事项 • 实际应用与案例分析
01
直流电路基础知识
电流与电压
01
02
03
电流
电荷在导体中流动的现象, 单位为安培(A)。
电压
电场中电位差,单位为伏 特(V)。
关系
电流与电压成正比,即 $I = frac{V}{R}$,其中 $R$ 为电阻。
实验操作与注意事项
实验设备与器材
电压表
测量电路中各点的 电压。
开关
控制电路的通断。
电源
直流电源,用于提 供稳定的直流电压。
电位器
用于调节电路中的 电压和电流。
导线
连接电路元件。
直流电路的电压和电位测定

直流电路的电压和电位测定实验2.2 直流电路的电压和电位测定一、实验目的1(加深对电位、电压及其关系的理解。
2(掌握参考点与电位的关系,理解电位的单值性和相对性。
3(学会测量电路中各点电位的方法及电位图的作法。
二、实验原理1(电压和电位电压是指电路中任意两点之间存在的电势差。
若规定电路中某一点为参考点,则电路中各点与参考点之间的电压称为各点的电位,电路中参考点的电位等于零。
2(参考点当参考点选定后,各点的电位就有一个固定的值,这就是电位的单值性。
参考点不同,各点电位也不同,它们同时升高或降低了一个数值,这就是电位的相对性,但任意两点间的电压与参考点的选取无关。
同一电路中,每次测量只能选取一个参考点。
3(等电位点如果电路中某些点的电位相等,那么即使将这些点用导线联起来,导线中不会有电流,电路的工作状态亦不会发生任何改变,则将这些点称为等电位点。
电位图是表示电路中电位分布与电阻关系的图。
其作法是:在横坐标上按回路绕行方向依次截取与各段电路的电阻值成比例的线段,使各截点正好与电路上的节点相对应。
沿纵坐标方向标出各对应点的电位,将各点电位用直线连接即得到对应电路的电位图。
在选定参考点后,可以沿任一闭合路径按绕行方向做出电位图,并且电路上的任一点都可以作为电位图的起点,因为不影响各点的电位值与任何两点间的电压值。
4(实验电路R2R1bac-R4+KR5++-dAR3-fegR6R7图2-2-1 电压电位测定电路图中:E=12V E=5V R=1000Ω R=200Ω R=500Ω 12123R=100Ω R=300Ω R=100Ω R=400Ω 4567三、实验仪器及器件1(电阻箱及动态元件 2(直流电流表、电压表3(可调直流电流、电压源 4(电阻元件四、实验内容及步骤1(测量电位按实验电路图2-2-1接线,其中R、R由电阻箱提供。
检查无误后,方可通电进行实67验。
(1)以f点为参考点,测量各点电位(测量电位的方法请阅读实验注意事项中的第2点),并将数据分别记入表2-2-1内。
电子教案与课件:《电工电子技术基础》 项目二汽车基本电路的认识与测量

联
电
n
阻
I Ii I1 I2 In
电
i 1
路 的
(3)并联电阻电路的总电阻的倒数等于各并联电阻倒数之和,即
特 点
1 n 1 1 1
R R i1 i R1 R2
1 Rn
(4)流过各并联电阻的电流与其阻值成反比
(5)并联电阻电路消耗的总功率P等于各并联电阻消耗的功率之和
• 3、电容的串联
项目二 汽车基本电路的认识与测量
1
任务一 汽车直流电路的认识与测量
任务一 汽车直流电路的 认识与测量
一
电路的组成与基本状态
二
汽车电路的主要部件
三
电路的基本连接
四
欧姆定律
五
基尔霍夫定律
任务一 汽车直流电路的认识与测量
一
电路的组成与基本状态
任务一 汽车直流电路的认识与测量
一 电路的组成及基本状态
1 电路的组成
把两个或两个以上的电容连接成一串,使电荷分布到每个电容的极板上,这种 连接方式称为电容的串联
1 1 1 1 C C1 C2 C3
• 4、电容的并联
• 把两个或两个以上的电容并列地连接在两点之间,使每一电容两端承受电压相 同的连接方式称为电容的并联
C C1 C2 C3
• 5、电感的串联
• 把两个或两个以上的电感连接成一串,这种连接方式为电感的串联
2 电路模型
描述电路时,用元器件符号画出的电路图代替实际元器件画出的实物图。使用元器 件符号表示元器件且按一定方式连在一起的图称为电路原理图。
3 电路的基本物理量
(1)电流 电荷的定向移动形成电流,电流是指单位时间内通过导体的横截面的电荷量。
i dq dt
额定电压和额定功率

电流的热效应
电流通过导体时使导体发热的现象叫电流的热效应。 电流与它流过导体时所产生的热量之间的关系可用下式表示:
Q=I2Rt=U2t/R=UIt
Q的单位是J,这种热也称焦耳热。。
负载的额定值
电气设备安全工作时所允许的最大电流、最大电压和最大功率 分别称为它们的额定电流、额定电压和额定功率。 电气设备在额定功率下的工作状态称为额定工作状态,也称满 载; 低于额定功率的工作状态称为轻载;
I Q t
式中,I、Q 、t的单位分别为A、C、s。
(4)电流的测量
①对交、直流电流应分别使用交流电流表和直流电流表测量。 ②电流表必串接到被测量的电路中。 ③ 直流电流表表壳接线柱上标明的“+”、“-”记号,应和电路的极性相一致, 不能接错,否则指针要反转,既影响正常测量,也容易损坏电流表
视频:万用表直流电流档的使用
高于额定功率的工作状态称为过载或超载。 由于过载很容易烧坏用电器,所以一般不允许出现过载。
6、电阻与电阻率
导体的电阻是导体本身的一种性质。它的大小决定于 导体的材料、长度和横截面积,可按下式计算:
R l
s
式中ρ称为材料的电阻率,电阻率的大小反映了物体的导电 能力。
电阻率小、容易导电的物体称为导体,电阻率大,不 容易导电的物体称为绝缘体,导电能力介于导体和绝缘体 之间的物体称为半导体 。
(1k)
五环电阻每环表示的意义是什么?
前三位表示位数,第四位是倍乘数,第五环是 误差,一般是棕色 — 1%
测量电阻
用万用表测量电阻时的注意事项如下:
(1)不允许带电测量电阻,否则会烧坏万用 表。 (2)万用表内干电池的正极与面板上的“-” 号插孔相连,干电池的负极与面板上的“+” 号插孔相连。在测量电解电容和晶体管等器 件的电阻时要注意极性。 (3)每换一次倍率档,要重新进行欧姆调零。 (4)不允许用万用表电阻档直接测量高灵敏 度表头内阻,以免烧坏表头。 (5)不准用两只手捏住表笔的金属部分测电 阻,否则会将人体电阻并接与被测电阻而引 起测量误差。 (6)测量完毕后,将转换开关置于交流电压 最高档或空挡(OFF)

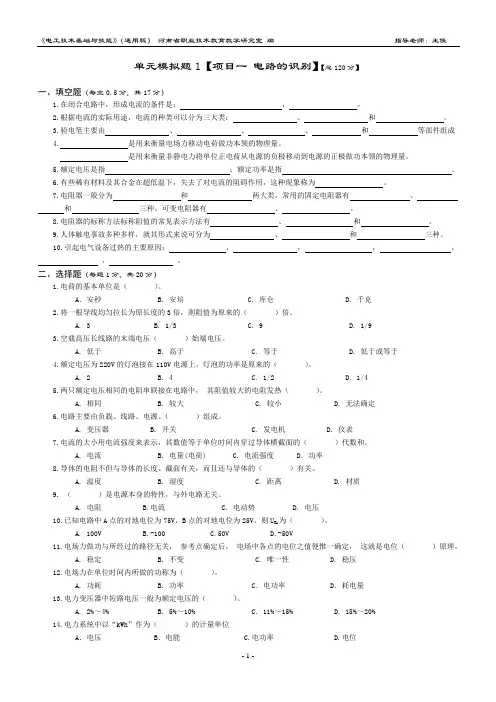

电工技术基础与技能(通用版)项目1—项目2习题

单元模拟题1【项目一电路的识别】【总120分】一、填空题(每空0.5分,共17分)1.在闭合电路中,形成电流的条件是:,。
2.根据电流的实际用途,电流的种类可以分为三大类:、和。
3.验电笔主要由、、、和等部件组成4. 是用来衡量电场力移动电荷做功本领的物理量。
是用来衡量非静电力将单位正电荷从电源的负极移动到电源的正极做功本领的物理量。
5.额定电压是指;额定功率是指。
6.有些稀有材料及其合金在超低温下,失去了对电流的阻碍作用,这种现象称为。
7.电阻器一般分为和两大类,常用的固定电阻器有、和三种。
可变电阻器有、。
8.电阻器的标称方法标称阻值的常见表示方法有、和。
9.人体触电事故多种多样,就其形式来说可分为、和三种。
10.引起电气设备过热的主要原因:,,,,,。
二、选择题(每题1分,共20分)1.电荷的基本单位是()。
A.安秒 B. 安培 C. 库仑 D. 千克2.将一根导线均匀拉长为原长度的3倍,则阻值为原来的()倍。
A. 3B. 1/3C. 9D. 1/93.空载高压长线路的末端电压()始端电压。
A. 低于B. 高于C. 等于D. 低于或等于4.额定电压为220V的灯泡接在110V电源上,灯泡的功率是原来的()。
A. 2B. 4C. 1/2D. 1/45.两只额定电压相同的电阻串联接在电路中,其阻值较大的电阻发热()。
A. 相同B. 较大C. 较小D. 无法确定6.电路主要由负载、线路、电源、()组成。
A. 变压器B. 开关C. 发电机D. 仪表7.电流的大小用电流强度来表示,其数值等于单位时间内穿过导体横截面的()代数和。
A. 电流B. 电量(电荷)C. 电流强度D. 功率8.导体的电阻不但与导体的长度、截面有关,而且还与导体的()有关。
A. 温度B. 湿度C. 距离D. 材质9. ()是电源本身的特性,与外电路无关。
A. 电阻B.电流C. 电动势D. 电压10.已知电路中A点的对地电位为75V,B点的对地电位为25V,则U BA为()。
电工基础项目教程 第2版 项目2 直流电桥电路

电工基础项目教程
回路电压定律依据“电位的单值性原理”,其内容:
任一瞬间,沿任一回路参考绕行方向,回路中各段 电压的代数和恒等于零。数学表达式为:ΣU=0
根据: U = 0
得: -U1-US1+U2+U3+U4+US4=0
项目2 直流电桥电路的安装与测试
电工基础项目教程
(2)KVL定律的第二种形式
I1
I2 • I4
I3
整理为 I1+ I3=I2+ I4 可得KCL的另一种形式:∑I入= ∑ I出
项目2 直流电桥电路的安装与测试
电工基础项目教程
(3)KCL的推广应用
对图示电路的三个结点分别列KCL
IA = IAB – ICA IB = IBC – IAB
IC = ICA – IBC
把上述三式相加可得 IA + IB + IC = 0 可见,在任一瞬间通过任一封闭面的电流的代数和也 恒等于零。即 I=0
IC
IB IE
IC+ IB= IE
项目2 直流电桥电路的安装与测试
电工基础项目教程
I1
A
I2 I3
B
I1
A I2
B
I
A
B
• 图示B封闭曲面均可视为 广义结点,
I1 + I2 + I3=0
二端网络的两个对外引出 端子,电流由一端流入、 从另一端流出,因此两个 端子上的电流数值相等。
只有一条支路相连时: I=0
1.电阻串联及其等效
(1)电流相同
I=I1=I2
(2)总电压为各电阻电压之和
U=U1+U2
4汽车电工电子技术翟秀军项目二汽车直流控制电路任务一电路的组成与电流的作用

电是如何产生的?导体、绝缘体及半 导体的区别是什么?
3、导体、绝缘体与半导体
什么是电路?电路的组成要素有哪些?
电路的组成: 电源、用电器(负载)、控制器件、导线。
什么是电流?汽车电路的主要部 件有哪些?
电荷有规则地定向移动形成电流,用字母I表示。 设在t秒内通过导体横截面的电量为Q,则电流I可表 示为I=Q/t。
-----陈德根
项目二
项
2
电路的特性参数与测量
3
汽车电路基础
4
汽车常用仪器仪表的使用
任务一 学习目标:
知识目标 1.了解电的产生,懂得导体、绝缘体及半导体的区别; 2.认识电的各种计量单位; 3.理解电路的原理和电路各组成部分的作用; 4.理解电路的通路、断路、短路、虚接。 能力目标 1.掌握电路的规范连接方法; 2.掌握电路故障的分析与排除。
引导问题:
任务一
1 电是如何产生的?导体、绝缘体及半 导体的区别是什么?
2 什么是电路?电路的组成要素有哪些?
3 什么是电流?汽车电路的主要部 件有哪些?
4 什么是电路符号?常见的电路符 号有哪些?
5 电路有几种状态?
电是如何产生的?导体、绝缘体及半 导体的区别是什么?
1、物质、原子和电子
物质是由许多不同的原子和原子组合构成的。 原子则是由质子(携带一个正电荷)、中子(不携带电 荷)和电子(携带一个负电荷)构成。 原子核由质子和中子构成。 同性电荷相斥,异性电荷相吸。
电流的单位
基本单位为安培,用字母A表示。其它还有千安(kA)、 毫安(mA)、微安(uA)。
1 kA =1000A =1000000mA = 1000000000uA
电流的大小可以用电流表进行测量。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
项目二 直流电路
相关知识: 一、复杂电路的几个术语 1. 支路 由一个或一个以上元件组成的无分支电路叫做支路。如图2-1 a中 有三条支路,即aecb支路、ab支路和afdb支路。(电路中通过同一电 流的分支 ) 2. 节点 三条或三条以上支路的联结点叫做节点,又称结点。 如图2-1 a有 两个节点,即节点a和节点b。 3. 回路 电路中任意一个闭合路径,称为回路。如图2-1 a中有三个回路,即 abcea回路、afdba回路和afdbcea回路。 4. 网孔 内部不含有其他支路的回路,称为网孔。如图2-1 a中有两个网孔,即 abcea网孔和afdba网孔。
项目二 直流电路
相关知识
设电路有b条支路,n个节点,m个网孔,用支 路电流法列方程的步骤如下:
1.标明b条支路电流的参考方向和回路的绕行方向。 2. 应用基尔霍夫电流定律列出(n-1)个节点的电流方程。 3. 根据基尔霍夫电压定律列回路电压方程,可列b-(n-1) 个回路电压方程 (独立电压方程数也等于网孔数m)。 4. 联立求解上述b个独立方程构成的方程组,求得各待求 支路的电流。如解得支路电流为正值,说明电流方向跟假设 的参考方向一致,如为负值则说明电流方向跟假设的参考方 向相反。 5. 支路电流法适用于支路和网孔较少的电路。
项目二 直流电路
(2)推广应用
基尔霍夫电流定律不仅适用于电路中的任一节点,还可用于 电路中一个任意形状的假想闭合面(也称为广义节点),该 闭合面可以包围着一部分电路。对于这样的闭合面,基尔霍 夫电流定律可表述为:任一时刻,流入、流出该闭合面的所 有支路电流的代数和为零。 如图2-4为某电路中的一部 分,选择闭合面如图中虚线 所示,在所选定的参考方向 下有:
项目二 直流电路
2.2.2 网孔电流法
对平面电路,以假想的网孔电流作未知量,依KVL 列出网孔电压方程式(网孔内电阻上电压通过欧姆定律 换算为电阻乘电流表示),求解出网孔电流,进而求得 各支路电流、电压、功率等,这种求解电路的方法称网 孔电流法(简称网孔法)。应用网孔法分析电路的关键是 如何简便、正确地列写出网孔电压方程(在 2.1 中已经明 确过网孔电压方程是相互独立的)。
项目二 直流电路
网孔电流是完备的变量。
图 2.2-1 网孔法分析用图
项目二 直流电路
例如图2.2-1电路中,i1=iA, i2=iB, i3=iC。如果某支路属于 两个网孔所共有,则该支路上的电流就等于流经该支路二 网孔电流的代数和。例如图 2.2-1 电路中支路电流i4, 它等于 流经该支路的 A、C 网孔电流的代数和。与支路电流方向一 致的网孔电流取正号,反之取负号,即有
项目二 直流电路
电动势的方向是从负极经过电源内部指向电源的正极,是电位 上升的方向,与电源两端电压的方向相反。 直接按 KVL 的规则:沿绕行方向,电位上升取正值,电位下 降取负值,这样记忆不容易出错。 以上图为例,设电流参考方向是逆 时针,按电流方向绕行:
Us1- I * (R1 + R3 + R2) - Us2 = 0
任务展示
在分析电路的时候,我们常 遇到求解各支路电流的问题。如 图2-12所示电路,各电动势和电 阻都已知,各支路电流该如何求 解?
图2-12
项目二 直流电路
任务分析
实际生产中的很多电路,无论多复杂,都是由节点、支 路、回路组成的。任务一学习了基尔霍夫定律,对节点可列 节点电流方程,对回路可列回路电压方程,通过联立求解, 就可以解出各支路电流。 支路电流法是计算复杂电路的最基本的方法之一。它是 以支路电流为未知量,根据基尔霍夫定律列出方程组,然后 求出各未知支路电流。该方法的优点是只要列出标准方程组, 就可以解出所有支路的电流。但是对于支路较多的电路,要 列的方程数增多,解题就麻烦,支路电流法一般用于求解支 路较少的电路。
整理得: I=
U 1 E1 10 4 1( A) R1 R 2 4 2
对右边回路应用基尔霍夫电压定 律列方程: U2- E1 - IR1+ E2=0 整理得: U2=E1-E2+IR1=4-2+1×4=6(V)
项目二 直流电路
任务二 支路电流法
知识点: 支路电流法
技能点:
1. 会分析复杂电路独立方程的个数 2. 会用支流电流法求解各支路电流
项目二 直流电路
设图 2.2-1电路中网孔电流 iA, iB, iC, 其参考方向即作为列写方程的巡
行方向。按网孔列写KVL方程如下: 网孔A R1iA+R5iA+R5iB+R4iA-R4iC+us4-us1=0 网孔B R2iB+R5iA+R5iB+R6iB+R6iC-us2=0 网孔C R3iC-R4iA+R4iC+R6iC+R6iB-us4-us3=0
项目二 直流电路
2.2 网 孔 分 析 法
2.2.1 网孔电流
欲使方程数目减少,必使求解的未知量数目减少。在 一个平面电路里,因为网孔是由若干条支路构成的闭合回 路, 所以它的网孔个数必定少于支路个数。如果我们设想 在电路的每个网孔里有一假想的电流沿着构成该网孔的各 支路循环流动,如图 2.2-1中实线箭头所示,把这一假想的 电流称作网孔电流。
整理得:
U ab IR3 IR2 E2 E1
可见,a、b两点间电压等于从a到b路径上,各个元件 电压的代数和,若元件电压参考方向与从a到b方向一 致,则该电压取正;反之,取负。利用基尔霍夫电压 定律,可以很方便地计算电路中任意两点之间的电压。
项目二 直流电路
做一做
1. 例2-1 如图2-8所示为一电桥电路,已知I1 = 25 mA,I3= 16 mA,I4 = 12 mA,试求其余电阻上的 电流I2、I5、I6。
项目二 直流电路
二、基尔霍夫定律 基尔霍夫定律是电路中电压或电流关系的普遍规律。它是德国物理 学家古· 基尔霍夫于1845年在实验的基础上总结出来的。任何电路(包 括线性和非线性电路)的电压或电流,在任意瞬间都满足基尔霍夫定律。 基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律。 1. 基尔霍夫第一定律 基尔霍夫第一定律(KCL)称为基尔霍夫电流定律,也称节点 电流定律。 (1)内容 任一时刻,在电路中的任一节点上,流入节点的电流之和必定等 于流出节点的电流之和。 即: (2-1) I 入 = I 出
项目二 直流电路
(2)推广应用
基尔霍夫第二定律不仅适用于闭合回路,还可推广应用于电 路的任意不闭合回路(假想回路),但列写回路电压方程 时,必须将开路处的电压列入方程。
图2-7
项目二 直流电路
如图2-7为某电路的一部分,a、b两点间没有闭合,设回 路绕行方向为顺时针,由基尔霍夫电压定律可得 :
U ab IR3 IR2 E2 E1 0
项目二 直流电路
2. 例2-2 在图2-9所示电路中,已知U1=10V,E1=4V,E2=2V, R1=4, R2=2, R3=5,1、2两点间处于开路状态,试计 算开路电压U2。
解:标出电流方向和回路绕行方向如图2-9所示,对左边回路 应用基尔霍夫电压定律列方程:
I(R1+R2)+ E1- U1=0
项目二 直流电路
4. 解方程组
这个电路有三条支路,有三个支路电流,要列三个 独立方程,其中一个节点电流方程,两个回路电压方 程。列出方程组联立求解:
I1+I2 = I3 I1R1+I3R3 -E1=0 -I2R2+ E2-I3R3 =0
解得: I1 = 4A ; I2=6A; ①
② ③
I3=10 A。
项目二 直流电路
任务一 基尔霍夫定律
知识点: 1. 复杂直流电路基本术语 2. 基尔霍夫电流定律 3. 基尔霍夫电压定律
技能点: 1. 能识别电路中的支路、节点、网孔数和回路 2. 会列节点电流方程和回路电压方程
项目二 直流电路
任务展示:
在项目一中所学的电路都可以用串、并联的特点和欧姆定 律进行分析计算,这样的电路称为简单电路。
项目二 直流电路
2. 列节点电流方程 根据基尔霍夫电流定律,对节点a、b分别列电流方程有: a点: I1+I2 = I3 b点: I3=I1+I2 显然,这两个方程不是独立方程,不能联立求解。电路有两个节点, 只能列出一个独立方程。 若电路有n个节点,可列独立方程数为(n-1)个。 3. 列回路电压方程 按照图中所标回路的绕行方向,应用基尔霍夫电压定律,可以列出三 个回路电压方程,即: 回路Ⅰ: I1R1+I3R3 -E1=0 回路Ⅱ: -I2R2+ E2-I3R3 =0 回路Ⅲ: I1R1-I2R2+ E2-E1=0 显然,这三个方程不是独立的。上述方程中的任何一个都可以由其他 两个导出,也就是只有两个独立方程。此电路有两个网孔,独立方程数等于 网孔数。 若电路有m个网孔,则独立电压方程数等于电路的网孔数m。
式(2-1)通常称为节点电流方程。
项目二 直流电路
如图2-3所示 ,a是五条支路的节点,流入节点a 的电流有I1 、I2 和I4,流出节点的电流有I3和I5, 列节点电流方程为:
I1 +I2 +I4 = I3+I5 移项整理得:
图2-3
I1 +I2-I3+I4-I5 =0
即
I
= 0
(2-2)
所以基尔霍夫电流定律也可表述为:任一时刻,在电路中任一 节点上,电流的代数和恒等于零。一般规定流入节点的电流为正, 流出节点的电流为负。 在应用式(2-2)列写节点电流方程时,首先要标出各支路电 流的参考方向。如果计算所得结果为负值时,表明所选支路的参考 方向与实际电流方向相反,为正时,则相同。
项目二 直流电路
任务实施
例2-3 在图2-13所示电路中,已知:E1=140V, E2=90V,R1=20Ω, R2=5Ω,R3=6Ω。用支路电流 法求各支路电流。
