生产工艺流程图及工艺配方

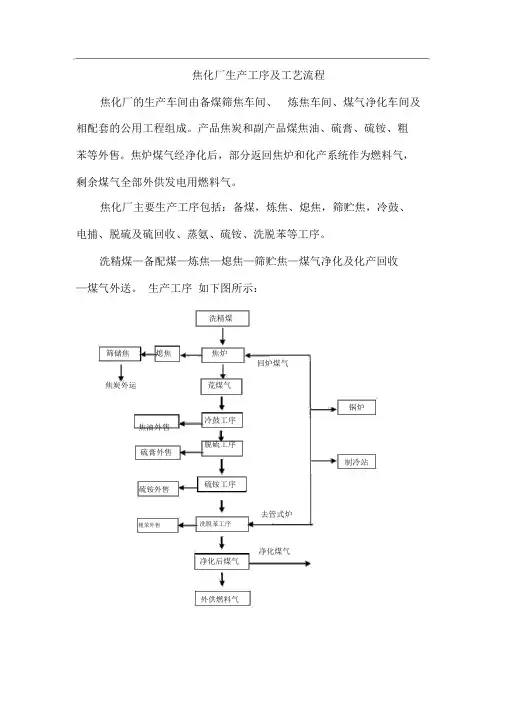

焦化厂生产工序与工艺流程图
焦化厂生产工序及工艺流程焦化厂的生产车间由备煤筛焦车间、炼焦车间、煤气净化车间及相配套的公用工程组成。
产品焦炭和副产品煤焦油、硫膏、硫铵、粗苯等外售。
焦炉煤气经净化后，部分返回焦炉和化产系统作为燃料气，剩余煤气全部外供发电用燃料气。
焦化厂主要生产工序包括：备煤，炼焦、熄焦，筛贮焦，冷鼓、电捕、脱硫及硫回收、蒸氨、硫铵、洗脱苯等工序。
洗精煤—备配煤—炼焦—熄焦—筛贮焦—煤气净化及化产回收—煤气外送。
生产工序如下图所示：洗精煤筛储焦熄焦焦炉回炉煤气焦炭外运荒煤气锅炉焦油外售冷鼓工序硫膏外售脱硫工序硫铵外售制冷站硫铵工序去管式炉粗苯外售洗脱苯工序净化煤气净化后煤气外供燃料气1.备配煤工序备配煤是焦化工程的第一道工序，主要是负责洗精煤的贮运、配煤、粉碎、输送，为焦炉提供合格原料。
备配煤工序主要由储煤场及地下配煤槽、粉碎机楼和胶带机通廊及转运站等组成。
2.炼焦、熄焦工序炼焦、熄焦是焦化工程的第二步工序，也是最核心的工艺，主要负责将合格的配合精煤采用高温干馏工艺炼成焦炭，并采用湿法熄焦工艺将焦炭熄火降温。
炼焦过程副产荒煤气。
焦化厂炼焦、熄焦工序包括1#、2#焦炉、煤塔、间台、端台、炉门修理站、推焦杆及煤槽底板更换站、装煤出焦除尘地面站、熄焦系统、熄焦塔、晾焦台、粉焦沉淀池、熄焦泵房、烟囱及相应配套焦炉机械。
3.筛贮焦工序筛贮焦是焦化工程的第三步工序，筛贮焦工序主要负责将炼焦工序熄火的焦炭进行筛分、输送、储存。
焦炭筛分为>35mm、 35-15mm、<15mm三个级别外售。
4.冷凝鼓风工序冷凝鼓风工序的主要任务是对来自焦炉的荒煤气进行冷凝冷却、加压，脱除煤气中的萘及焦油雾，焦油与氨水的分离贮存及焦油、循环氨水、剩余氨水的输送等。
5.脱硫及硫回收工序脱硫及硫回收工序的任务是将来自冷凝鼓风工序焦炉煤气中所3含各种硫化物和氰化物脱除，使煤气中的硫化氢含量脱至200mg/Nm 以下送出。
浮选出的硫泡沫经熔硫釜连续熔硫，副产硫磺外售。

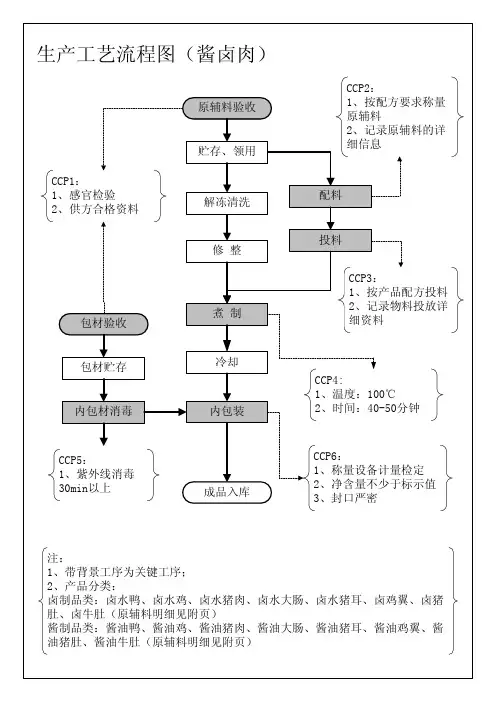

酱卤、烧烤肉制品- 工艺流程图
CCP1： 1、感官检验 2、供方合格资料
原辅料验收 贮存、领用
解冻清洗 修整
包材验收 包材贮存 内包材消毒
煮制 冷却 内包装
CCP2： 1、按配方要求称量 原辅料 2、记录原辅料的详 细信息
配料
投料
CCP3： 1、按产品配方投料 2、记录物料投放详 细资料
CCP4: 1、温度：100℃ 2、时间：40-50分钟
烧烤 冷却 内包装 成品入库
CCP4: 1、温度：200-220℃ 2、时间：35-45分钟
CCP6： 1、称量设备计量检定 2、净含量不少于标示值 3、封口严密
注： 1、带背景工序为关键工序； 2、产品分类：烧鸭、叉烧、烧肉、烧猪、烧鹅、烧排骨、烧鸡翼、烧大肠 （原辅料明细见附页）
生产工艺流程图（烧烤肉制品）
原辅料验收 贮存、领用
CCP2： 1、按配方要求称量 原辅料 2、记录原辅料的详 细信息
CCP1： 1、感官检验 2、供方合格资料
解冻清洗
配料
修整 腌制 吊挂
投料
CCP3： 1、按产品配方投料 2、记录物料投放详 细资料
包材验收
包材贮存
内包材消毒
CCP5： 1、紫外线消毒 30min以上
பைடு நூலகம்
CCP5： 1、紫外线消毒 30min以上
成品入库
CCP6： 1、称量设备计量检定 2、净含量不少于标示值 3、封口严密
注： 1、带背景工序为关键工序； 2、产品分类： 卤制品类：卤水鸭、卤水鸡、卤水猪肉、卤水大肠、卤水猪耳、卤鸡翼、卤猪 肚、卤牛肚（原辅料明细见附页） 酱制品类：酱油鸭、酱油鸡、酱油猪肉、酱油大肠、酱油猪耳、酱油鸡翼、酱 油猪肚、酱油牛肚（原辅料明细见附页）
酒类生产工艺流程图
③双醪二次煮出糖化法
22
（2）双醪浸出糖化法
·23特点有：①由于没有兑醪后的煮沸，麦芽 中多酚物质、麦胶物质等溶出相对较少， 所制麦汁色泽较浅、粘度低、口味柔和、 发酵度高，更适合于制造浅色淡爽型啤酒 和干啤酒。②糊化料水比大(1：5以上)，辅 料比例大(占30％～40％)，均采用耐高温
α-淀粉酶协助糊化、液化。③操作简单，糖
六辊粉碎机
6
五辊粉碎机粉碎度的调节
粉碎度是指麦芽或辅助原料的粉碎程度。通常是 以谷皮、粗粒、细粒及细粉的各部分所占料粉质量的质
量9 分数表示。一般要求粗粒与细粒(包括细粉)的比例为1
2.5～3.0为宜。麦芽的粉碎度应视投产麦芽的性质、糖 化方法、麦汁过滤设备的具体情况来调节。 ·(1)麦芽性质 对于溶解良好的麦芽，粉碎后细粉和粉末 较多，易于糖化，因此可以粉碎得粗一些。而对溶解不 良的麦芽，玻璃质粒多，胚乳坚硬，糖化困难，因此应 粉碎得细一些。 ·(2)糖化方法 不同的糖化方法对粉碎度的要求也不同。采 用浸出糖化法或快速糖化法时，粉碎应细一些；采用 长 时间糖化法或煮出糖化法，以及采用外加酶糖化法时，粉 碎可略粗些。 ·(3)过滤设备 采用过滤槽法，是以麦皮作为过滤介质，要 求麦皮尽可能完整，因此麦芽应粗粉碎。采用麦汁压 滤 机，是以涤纶滤布和皮壳作过滤介质，粉碎应细一些。
四、糖化工艺技术条件
·26糖化要控制的工艺技术条件有以下几个方 面。
· 1 . 糖化温度 糖化时温度的变化通常是由低 温逐步升至高温，以防止麦芽中各种酶因 高温而被破坏。
（2）糖化温度的阶段控制
· 浸渍阶段：此阶段温度通常控制在35～40℃。在此温度
下有利于酶的浸出和酸的形成，并有利于β-葡聚糖的分
二、糖化时酶的作用、主要物质 的变化及影响糖化的因素

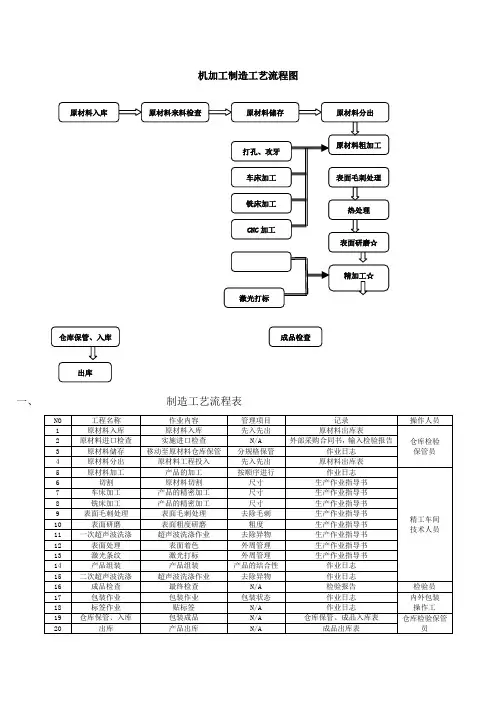

生产机加工件工艺流程图
机加工制造工艺流程图
一、
制造工艺流程表
二、注：在工艺流程图中带☆标记是主要控制项目和控制点及关键和特殊工序
三、有关制造工艺流程图的详细说明
○使用了通过STM F136机械性能和物理性能验证的不锈钢（17-4 PH）。
○将原材料切割成所需的大小及形状。
○利用切割机分料初步加工之后，再利用加工中心（机床）或者车床进行精密加工；加工尺寸要达到容许误差范围。
接着利用攻螺丝机加工螺孔，然后再用研磨机实施研磨加工。
该工艺属主要控制项目和控制点。
○加工后的材料做为产品以成形，但为了提高表面粗度，进行抛光。
○抛光后进行表面研磨，使表面变得柔和。
○实施抛光处理。
○表面研磨后通过后处理，激光打标完成加工及进行最终检查。
○完成最终检查之后，再用超声波洗涤，成品检查然后结束包装，贴标签入库。
该工艺属关键
和特殊工序。
※从原料入库到成品出库，根据产品标准书，ISO9001及YY/T0287标准要求的规定，全程
记录及管理。

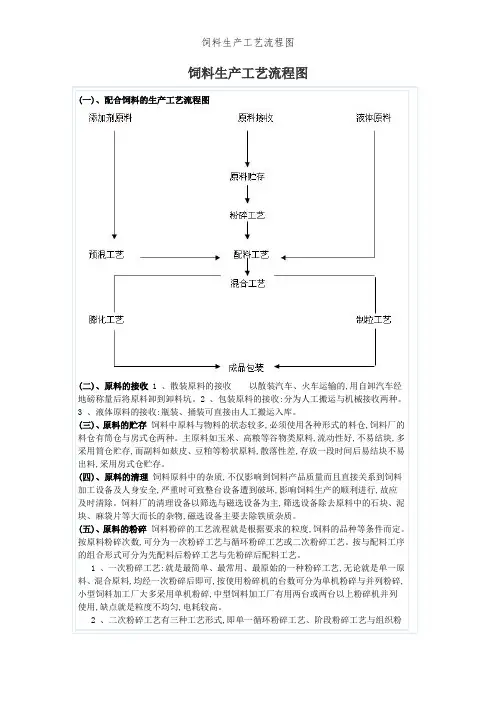

饲料生产工艺流程图
饲料生产工艺流程图
(一)、配合饲料的生产工艺流程图
(二)、原料的接收 1 、散装原料的接收以散装汽车、火车运输的,用自卸汽车经地磅称量后将原料卸到卸料坑。
2 、包装原料的接收:分为人工搬运与机械接收两种。
3 、液体原料的接收:瓶装、捅装可直接由人工搬运入库。
(三)、原料的贮存饲料中原料与物料的状态较多,必须使用各种形式的料仓,饲料厂的料仓有筒仓与房式仓两种。
主原料如玉米、高粮等谷物类原料,流动性好,不易结块,多采用筒仓贮存,而副料如麸皮、豆粕等粉状原料,散落性差,存放一段时间后易结块不易出料,采用房式仓贮存。
(四)、原料的清理饲料原料中的杂质,不仅影响到饲料产品质量而且直接关系到饲料加工设备及人身安全,严重时可致整台设备遭到破坏,影响饲料生产的顺利进行,故应
及时清除。
饲料厂的清理设备以筛选与磁选设备为主,筛选设备除去原料中的石块、泥块、麻袋片等大而长的杂物,磁选设备主要去除铁质杂质。
(五)、原料的粉碎饲料粉碎的工艺流程就是根据要求的粒度,饲料的品种等条件而定。
按原料粉碎次数,可分为一次粉碎工艺与循环粉碎工艺或二次粉碎工艺。
按与配料工序的组合形式可分为先配料后粉碎工艺与先粉碎后配料工艺。
1 、一次粉碎工艺:就是最简单、最常用、最原始的一种粉碎工艺,无论就是单一原料、混合原料,均经一次粉碎后即可,按使用粉碎机的台数可分为单机粉碎与并列粉碎,小型饲料加工厂大多采用单机粉碎,中型饲料加工厂有用两台或两台以上粉碎机并列
使用,缺点就是粒度不均匀,电耗较高。
2 、二次粉碎工艺有三种工艺形式,即单一循环粉碎工艺、阶段粉碎工艺与组织粉。
有机肥生产工艺流程及其配方
农业固体废弃物资源化利用项目采用土地利用模式，建立有机肥厂，利用鸡、猪、牛、羊等畜禽粪便及农作物秸杆为原料，运用生物发酵技术，经科学加工处理（生物发酵、高温杀菌、除臭、干燥），制成品质优良、肥效稳长的环保高效有机肥料，以实现养殖业废物高效资源化利用，达到畜禽养殖效益和环境保护生态效益的双赢。
一、工艺流程整个工艺流程可以简单分为前处理、一次发酵、后处理三个过程。
前处理：堆肥原料运到堆场后，经磅秤称量后，送到混合搅拌装置，不能厂内生产、生活有机废水混合，必须用清水。
然后加入有机生物发酵复合菌（每吨原料加1-2kg），并按原料成分（鸡粪：木薯渣或菇渣：秸秆=6：2：2）粗调堆有机肥料水分60%-65%、碳氮比为20-30，混合后进入下一工序。
配料时须先将红糖用水溶化，再加入有机肥发酵生物菌充分搅匀，然后将稀释液均匀泼洒在原材料上，并用搅拌机充分翻搅均匀。
注意：堆肥原料应提前几个小时处理，用水浸透，用于稀释生物发酵菌的水应视不带消毒剂（如漂白粉等）的饮用水。
一次发酵：将混合好后的原料用装载机送入一次发酵车间，堆成发酵堆，同时2天左右进行翻堆，并补充水分和养分，控制发酵温度在50℃～65℃（用手摸烫手），进行有氧发酵，本工程一次发酵周期为8天，每天进一池原料出一池半成品，发酵好的半成品出料后，准备进入下一工序。
后处理：进一步对堆肥成品进行筛分，筛下物根据水分含量高低分别进行处理。
筛下物造粒后，送入烘干机，进行烘干，按比例添加各种添加物（添加物见附录2）后搅拌混合后制成成品，进行分装，入库待售。
筛上物返回粉碎工序进行回用。
综上所述，整个工艺流程具体包括新鲜作物秸杆物理脱水→干原料破碎→分筛→混合(菌种鲜畜禽粪便粉碎的农作物秸杆按比例混合)→堆腐发酵→温度变化观测→鼓风、翻堆→水分控制→分筛→成品→包装→入库。
生物有机肥工艺流程图见图1。
二、堆肥实施阶段1、原料混匀：主料为畜禽粪便，对配料（秸秆、废弃烟叶、种植加工废弃物等）进行粉碎，加入有机生物菌肥，可适当添加一些磷矿粉，钾矿粉，磷矿粉尽量采购中品位磷矿（全磷含量＞18%），向有机肥原料中添加磷矿粉的用量需考虑原料的酸碱度，弱酸性原料中可多加磷矿粉，中性和微碱性原料中少添加天然硫酸钾镁肥等，调节物料的养分和碳氮比、碳磷比、pH值等。
生产工艺流程图
复配增稠乳化剂、复配增稠剂和复配增稠稳定剂
生产工艺流程图
烟台安德利果胶股份有限公司Yantai Andre Pectin Co.,Ltd.
地址:中国.山东.烟台市牟平区新城大街889号邮编:264100.Add:No.889Xincheng Street,Muping Economic Development Zone,Yantai,China P.C:264100
电话(Tel):(86)535-4282000传真(Fax):(86)535-4288889E-mail:info@
烟台安德利果胶股份有限公司
质量保证部复配增稠乳化剂、复配增稠剂和复配增稠稳定剂
生产工艺描述
序号工艺描述
1原辅料接收
与贮存生产用食品添加剂原料及辅料从合格供应商处购货、经验收合格后入库贮存2计量投料按照各个产品的配方及其比例将原辅料投入到倒袋站中，输送至混配机中3筛分除杂筛除可能进入的异物，筛网孔径≥20目
4混配将原辅料在混配机内进行充分物理搅拌，确保均匀
5筛分除杂混配后的物料经过筛分机，筛除异物（金属和非金属）；筛网孔径≥40目6包装按照客户要求选择合适的包装将产品进行包装，通常为25kg/袋，或者根据客户要
求进行包装；包装袋符合包装食品用包装材料的要求
7检验对产品进行取样，送实验室按照产品的标准进行检测，特别注意有害物质、致病性
微生物指标的检测
8贮存执行相关入库手续入库，适当贮藏条件下贮藏
9物流检测合格后的产品方可出厂
产品的装卸、运输严格按照公司相关规定执行，确保产品顺利、安全达到目的地。
腊肠、腊肉-工艺流程图
晒制 内包装 外包装
CCP：内包装 1、称量设备计量检定 2、净含量不少于标示值 3、封口严密
成品入库
注： 1、带背景工序为关键工序； 2、原辅料明细：
腊肠：猪肉、白砂糖、食用盐、白酒、酱油、食品添加剂（亚硝酸钠、D-异抗 坏血酸钠）、肠衣
2-生产工艺流程图(腊肉)
CCP：原辅料验收 1、感官检验 2、供方合格资料
原辅料验收 贮存、领用
清洗
CCP：配料 1、按配方要求称量 原辅料 2、记录原辅料的详 细信息
配料
修整
投料
包材验收
包材贮存
内包材消毒 CCP： 1、紫外线消毒 30min以上
腌制 烘干 晒制 内包装 外包装
CCP：投料 1、按产品配方投料 2、记录物料投放详 细资料
CCP：内包装 1、称量设备计量检定 2、净含量不少于标示值 3、封口严密
成品入库
注： 1、带背景工序为关键工序； 2、原辅料明细：
腊肉：猪肉、白砂糖、食用盐、白酒、酱油、食品添加剂（亚硝酸钠、 D-异抗坏血酸钠）
1-生产工艺流程图(腊肠)
CCP：原辅料验收 1、感官检验 2、供方合格资料
原辅料验收 贮存、领用
清洗
CCP：配料 1、按配方要求称量 原辅料 2、记录原辅料的详 细信息
配料
修整
投料
包材验收
腌制、灌肠 烘干
CCP：投料 1、按产品配方投料 2、记录物料投放详 细资料
包材贮存
内包材消毒 CCP： 1、紫外线消毒 30min以上
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
酿造酱油生产工艺流程
一、原料处理
黄豆浸泡蒸熟冷却接种厚层强制通风培养成曲
通风机
二、发酵
水
成曲拌和入发酵池天然晒制发酵成熟酱醅
三、浸淋
水三油水
成熟酱醅头渣第二次二渣第三次残渣
浸泡浸泡浸泡
第一次滤油第二次滤油第三次滤油
头油二油三油
生酱油
四、调配
精
白
配制加热澄清质检成品
黄豆酱生产工艺流程
一、原料处理
黄豆浸泡蒸熟冷却接种厚层强制通风培养成曲
通风机
二、发酵
水
成曲拌和入发酵池天然晒制发酵成熟酱胚
三、调配
精
白
加热质检成品。
