各种液压阀在液压系统中的作用

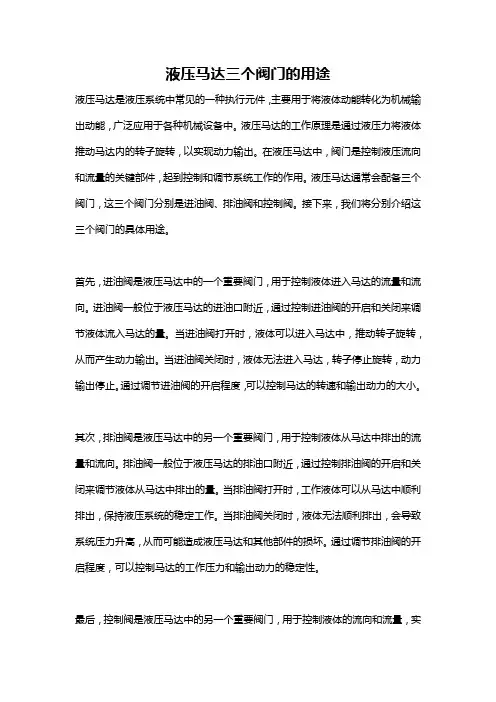

液压马达三个阀门的用途
液压马达三个阀门的用途液压马达是液压系统中常见的一种执行元件，主要用于将液体动能转化为机械输出动能，广泛应用于各种机械设备中。
液压马达的工作原理是通过液压力将液体推动马达内的转子旋转，以实现动力输出。
在液压马达中，阀门是控制液压流向和流量的关键部件，起到控制和调节系统工作的作用。
液压马达通常会配备三个阀门，这三个阀门分别是进油阀、排油阀和控制阀。
接下来，我们将分别介绍这三个阀门的具体用途。
首先，进油阀是液压马达中的一个重要阀门，用于控制液体进入马达的流量和流向。
进油阀一般位于液压马达的进油口附近，通过控制进油阀的开启和关闭来调节液体流入马达的量。
当进油阀打开时，液体可以进入马达中，推动转子旋转，从而产生动力输出。
当进油阀关闭时，液体无法进入马达，转子停止旋转，动力输出停止。
通过调节进油阀的开启程度，可以控制马达的转速和输出动力的大小。
其次，排油阀是液压马达中的另一个重要阀门，用于控制液体从马达中排出的流量和流向。
排油阀一般位于液压马达的排油口附近，通过控制排油阀的开启和关闭来调节液体从马达中排出的量。
当排油阀打开时，工作液体可以从马达中顺利排出，保持液压系统的稳定工作。
当排油阀关闭时，液体无法顺利排出，会导致系统压力升高，从而可能造成液压马达和其他部件的损坏。
通过调节排油阀的开启程度，可以控制马达的工作压力和输出动力的稳定性。
最后，控制阀是液压马达中的另一个重要阀门，用于控制液体的流向和流量，实现对马达的控制和调节。
控制阀一般位于液压马达的控制系统中，通过控制阀的开启和关闭来改变液压系统的工作状态。
液压马达的控制阀可根据实际需要采用不同种类的阀门，如油压控制阀、方向控制阀等。
通过控制阀的动作，可以实现液压马达的正转、反转、停止等运动状态。
控制阀对马达的工作状态起着重要的控制作用，能够提高液压马达的工作效率和使用寿命。
总之，液压马达中的进油阀、排油阀和控制阀是液压系统中的重要部件，各自有着不同的功能和作用。
液压阀的几类机能
液压阀的几类机能
液压阀是液压系统中的关键元件，用于控制流体的流动、压力和方向。
不同类型的液压阀具有不同的功能，以下是液压阀的一些主要机能:
1．方向控制:液压阀可以用于控制液体流向，使液压系统中的液体在不同的管道和执行元件之间流动。
方向控制阀通常是液压系统中最基本的类型。
2．压力控制:压力控制阀用于调节液体的压力。
它们可以维持系统内的压力在特定的范围内，防止过载和保护系统组件。
3．流量控制:流量控制阀用于调节通过阀的液体流量。
通过调整阀门的开度，可以控制系统中的液体流速，从而实现对液压执行元件的平稳控制。
4．比例控制:比例控制阀允许根据输入信号的比例来控制液体的流向、压力或流量。
这种类型的阀通常用于需要精确控制的应用，如液压伺服系统。
5．序列控制:序列控制阀用于按照特定顺序控制多个执行元件的动作。
它们允许在一个执行元件完成动作之后，自动地控制下一个执行元件的动作。
6．阻尼控制:阻尼控制阀用于调整执行元件的运动速度，以防止由于液压压力的突变导致的冲击和振动。
7．安全控制:安全控制阀用于保护系统和设备，当系统出现异常条件时，可以通过安全阀来释放多余的液体或停止系统的运行。
液压控制部分的作用
液压控制部分的作用
液压控制部分是液压系统中至关重要的部分，主要负责控制液压流动和工作元件的运动。
其作用如下：
1. 控制液压流量：液压控制部分通过控制液压泵的转速和开关以及阀门的开关来调节液压系统中的流量。
通过控制液压流量，可以实现液压系统中各个部件的工作速度和力量的调节。
2. 控制液压压力：液压控制部分通过调节液压泵的输出压力和阀门的开关来控制液压系统中的压力。
通过控制液压压力，可以保证系统的工作稳定性，防止系统因压力过高而损坏。
3. 控制液压工作元件的运动：液压控制部分配备了各种液压阀，如方向阀、流量控制阀、压力控制阀等，通过控制这些阀门的开关，可以实现液压工作元件（如液压缸、液压马达等）的正向、反向运动，以及速度和力量的调节。
4. 实现液压系统的自动化控制：液压控制部分可以与电子、电气等控制系统相连接，通过控制液压阀门的开关，可以实现液压系统的自动化控制，提高系统的工作效率和精度。
总的来说，液压控制部分的作用是将输入的控制信号转化为相应的液压能量，控制液压系统中液压流动和工作元件的运动，从而实现各种工业设备的工作需求。
液压阀门的分类
液压阀门的分类液压阀门是液压系统中的重要组成部分，用于控制液体流动和压力的装置。
根据其不同的功能和应用场景，液压阀门可以分为多种类型。
本文将介绍常见的几种液压阀门分类。
1. 根据工作原理分类1.1 直动式阀门直动式阀门是指通过机械手段直接控制阀芯运动的一类阀门。
其中包括：•手动操作阀：通过人工旋转、推拉等方式控制阀芯运动，如手柄式球阀、手轮式闸阀等。
•电磁操作阀：通过电磁铁产生磁场来控制阀芯运动，如电磁换向阀、电磁溢流阀等。
•气动操作阀：通过气源产生气压来推动活塞或膜片，间接控制阀芯运动，如气动调节活塞式截止阀、气动调节膜片式调速器等。
1.2 驱动式阀门驱动式阀门是指通过外部能源（如电机、油泵等）提供能量来驱动阀芯运动的一类阀门。
其中包括：•电动操作阀：通过电机转动螺杆、齿轮等传动装置，带动阀芯运动，如电动球阀、电动闸阀等。
•液压操作阀：通过液压泵提供高压油液来推动活塞或膜片，间接控制阀芯运动，如液压调节活塞式截止阀、液压调节膜片式调速器等。
2. 根据控制方式分类2.1 开关型阀门开关型阀门是指用于控制介质流通的一类阀门。
其中包括：•截止阀：用于切断或通断管路中的流体，如截止球阀、截止闸阀等。
•止回阀：用于保证流体只能在一个方向上流通，如单向球式止回阀、单向插装式止回阀等。
•脉冲喷射控制器：用于控制喷射时间和频率，广泛应用于冶金、化工等行业。
2.2 调节型阀门调节型阀门是指能够根据需要对介质的流量、压力和温度进行调节的阀门。
其中包括：•调节阀：通过调节阀芯的开度，控制介质的流量或压力，如调节球阀、调节闸阀等。
•溢流阀：用于保护液压系统中的元件不受过载压力损坏，如溢流球阀、溢流插装式阀等。
•比例阀：通过电信号或液压信号控制阀芯的开度，实现对介质流量、压力的精确控制。
3. 根据结构分类3.1 节流式阀门节流式阀门是指通过改变介质通道截面积来实现对介质流量或压力的控制。
其中包括：•喷嘴式节流阀：通过喷嘴内孔径大小和形状来改变介质速度和动能，实现对介质流量的控制。
各种液压阀介绍
1.液压阀的功能液压阀是液压系统中控制液流流动方向，压力高低、流量大小的控制元件。
压力阀和流量阀利用流通截面的节流作用控制系统的压力和流量，而方向阀则利用通流通道的更换控制流体的流动方向。
2. 液压阀的分类分类方法种类详细分类按机能分类压力控制阀溢流阀、顺序阀、卸荷阀、平衡法、减压阀、比例压力控制阀、缓冲阀、仪表截止阀、限压切断阀、压力继电器等流量控制阀节流阀、单向节流阀、调速阀、分流阀、集流阀、比例流量控制阀、排气节流阀等方向控制阀单向阀、液控单向阀、换向阀、行程减速阀、充液阀、梭阀、比例方向控制阀、快速排气阀、脉冲阀等按结构分类滑阀圆柱滑阀、旋转阀、平板滑阀座阀锥阀、球阀、喷嘴挡板阀射流管阀射流阀按操纵方法分类手动阀手把及手轮、踏板、杠杆机动阀挡块及碰块、弹簧、液压、气动电动阀电磁铁控制、伺服电机和步进电机控制按连接方式分类管式连接螺纹式连接、法兰式连接板式及叠加式连接单层连接板式、双层连接板式、整体连接板式、叠加阀、多路阀插装式连接螺纹式插装（二、三、四通插装阀）、法兰式插装（二通插装阀）按控制方式电液比例阀电液比例压力阀、电液比例流量阀、电液比例换向阀、电液比例复合阀、电液比例多路阀伺服阀单、两级（喷嘴挡板时、动圈式）电液流量伺服阀、三级电液流量伺服阀、电液压力伺服阀、气液伺服阀、机液伺服阀数字控制阀数字控制压力阀、数字控制流量阀与方向阀按输出参数可调节性开关控制阀方向控制阀、顺序阀、限速切断阀、逻辑元件输出参数连续可调的阀溢流阀、减压阀、节流阀、调速阀、各类电液控制阀（比例阀、伺服阀）3. 液压阀的共同特点（1）在结构上，所有的阀都由阀体、阀心（座阀或滑阀）和驱动阀心动作的元、部件（如弹簧、电磁铁）组成。
（2）在工作原理上，所有阀的开口大小，进、出口间的压差以及流过阀的流量之间的关系都符合孔流量公式，仅是各种阀控制的参数各不相同而已。
4. 方向控制阀本节主要介绍液压系统控制元件中的方向控制元件,方向控制阀用在液压系统中控制液流的方向。
液压系统中各种阀的工作原理和作用
液压系统中各种阀的工作原理和作用下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言液压系统中的阀门是控制液压系统各部分流体流向、压力、流量等参数的重要设备，不同类型的阀门在液压系统中起着不同的作用。
液压阀种类及作用
液压阀种类及作用液压阀是液压系统中的重要组成部分，用于控制液压流体的流量、压力和方向。
下面是一些常见的液压阀种类及其作用：1. 方向控制阀：- 单向阀（Check Valve）：防止液压流体逆流，只允许单向流动。
- 换向阀（Directional Valve）：控制液压系统中液压流体的流向，可以实现单向、双向或多向流动。
2. 流量控制阀：- 节流阀（Throttle Valve）：通过调节液流的截面积来控制流量，用于控制液压系统中的流量速度。
- 溢流阀（Relief Valve）：当液压系统中的压力超过设定值时，通过溢流来保护系统，控制流量和压力。
3. 压力控制阀：- 定压阀（Pressure Relief Valve）：用于限制液压系统中的最大工作压力，保护系统免受过高压力的损害。
- 压力序列阀（Sequence Valve）：在液压系统中按照一定的顺序控制压力的释放，用于实现多级动作。
4. 定位控制阀：- 电磁阀（Solenoid Valve）：通过电磁力控制阀门的开启和关闭，实现液压系统的远程控制。
- 比例阀（Proportional Valve）：根据输入信号的变化，精确控制液压系统中的流量、压力和位置。
5. 安全控制阀：- 逃逸阀（Escape Valve）：用于在紧急情况下快速释放液压系统中的压力，以确保系统和人员的安全。
- 断电阀（Shut-off Valve）：在断电或紧急情况下，迅速切断液压系统中的液流，保持系统稳定和安全。
以上仅列举了一些常见的液压阀种类及其作用，实际应用中还有其他特殊功能的阀门。
液压阀的选择取决于液压系统的需求和工作条件，通过合理的组合和控制，实现液压系统的稳定运行和精确控制。
阀类的工作原理及在液压支架中的作用
阀类的工作原理及在液压支架中的作用一、操纵阀：操纵阀是液压系统中的方向控制阀，是一个配液阀。
它可以把高压液分配到需要的部位，完成升柱、降柱、推溜、移架等动作。
电液控制主阀手动操纵阀系列1、操纵阀常用型号：ZC 、GZC(ZCFD) 、CF-PZ125/320B、ZCF5(NCF) 、ZCF680L/min 125L/min手动先导操纵阀ZCF1 ZCF4(BZF) ZHY16(DHC) FHS400/40 200L/min 400L/min附图A BP O 3、试验方法与要求：动作灵敏无蹩卡高低压密封无泄漏换向的可靠性（复位）好阻力损失小Q≤125L/min Δp ≤5MPa 125L /min ≤Q≤250L/minΔp≤6MPa 250L /min ≤Q Δp ≤7MPa 中位机能O型2、工作原理：二、液控单向阀：支架液压系统中用以闭锁液压缸中的液体，使之承载的控制元件为液控单向阀。
作用：主要用来闭锁立柱或千斤顶工作腔中的液体，而使之保持压力。
当立柱或千斤顶另一腔进液时，同时给该阀的控制腔供液，将阀打开，使立柱或千斤顶工作腔中的液体回液。
1、常用液控单向阀的型号：KDF1B 、KDF1C、KDF2Z、KDF 1d、ZDF-42/200 FDY400/45、 FDY480/50小流量80-125L 中流量200L 大流量400-500L2、工作原理附图3、试验方法与要求：a、密封可靠，特别是锁紧立柱下腔液路的液控单向阀，需长时间保持绝对密封。
b、动作灵敏，尤其要求关闭及时，保证刚刚锁紧的液压缸中的压力不低于泵站供液压力的90%。
C、阻力损失小Q≤125L/minΔp ≤5MPa125L /min≤Q≤250L/minΔp≤6MPa250L /min≤ Q Δp≤7MPad、瞬态冲击，卸载过程最大冲击压力值不得大于公称压力的115%。
e、工作寿命长，保证工作面推进800-1000米不需更换。
寿命试验3万次。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.液压阀——方向控制阀
按用途分为单向阀和换向阀。
单向阀：只允许流体在管道中单向接通，反向即切断。
换向阀：改变不同管路间的通﹑断关系﹑根据阀芯在阀体中的工作位置数分两位﹑三位等;根据所控制的通道数分两通﹑三通﹑四通﹑五通等;根据阀芯驱动方式分手动﹑机动﹑电动﹑液动等。
图2为三位四通换向阀的工作原理。
P 为供油口，O 为回油口，A ﹑B 是通向执行元件的输出口。
当阀芯处於中位时，全部油口切断，执行元件不动;当阀芯移到右位时，P 与A 通，B 与O 通;当阀芯移到左位时，P 与B 通，A 与O 通。
这样，执行元件就能作正﹑反向运动。
60年代后期，在上述几种液压控制阀的基础上又研制出电液比例控制阀。
它的输出量(压力﹑流量)能随输入的电信号连续变化。
电液比例控制阀按作用不同，相应地分为电液比例压力控制阀﹑电液比例流量控制阀和电液比例方向控制阀等。
2.液压阀——流量控制阀
利用调节阀芯和阀体间的节流口面积和它所产生的局部阻力对流量进行调节，从而控制执行元件的运动速度。
流量控制阀按用途分为5种。
(1)节流阀：在调定节流口面积后，能使载荷压力变化不大和运动均匀性要求不高的执行元件的运动速度基本上保持稳定。
(2)调速阀：在载荷压力变化时能保持节流阀的进出口压差为定值。
这样，在节流口面积调定以后，不论载荷压力如何变化，调速阀都能保持通过节流阀的流量不变，
从而使执行元件的运动速度稳定。
(3)分流阀：不论载荷大小，能使同一油源的两个执行元件得到相等流量的为等量分流阀或同步阀;得到按比例分配流量的为比例分流阀。
(4)集流阀：作用与分流阀相反，使流入集流阀的流量按比例分配。
(5)分流集流阀：兼具分流阀和集流阀两种功能
3.液压阀——压力控制阀
按用途分为溢流阀﹑减压阀和顺序阀。
(1)溢流阀：能控制液压系统在达到调定压力时保持恒定状态。
用於过载保护的溢流阀称为安全阀。
当系统发生故障，压力升高到可能造成破坏的限定值时，阀口会打开而溢流，以保证系统的安全。
(2)减压阀：能控制分支回路得到比主回路油压低的稳定压力。
减压阀按它所控制的压力功能不同，又可分为定值减压阀(输出压力为恒定值)﹑定差减压阀(输入与输出压力差为定值)和定比减压阀(输入与输出压力间保持一定的比例)。
(3)顺序阀：能使一个执行元件(如液压缸﹑液压马达等)动作以后，再按顺序使其他执行元件动作。
油泵产生的压力先推动液压缸1运动，同时通过顺序阀的进油口作用在面积A 上，当液压缸1运动完全成后，压力升高，作用在面积A 的向上推力大於弹簧的调定值后，阀芯上升使进油口与出油口相通，使液压缸2运动。
4.液压阀的作用和简介
用于降低并稳定系统中某一支路的油液压力，常用于夹紧、控制、润滑等油路。
有直动型、先导型、叠加型之分。
液压传动中用来控制液体压力﹑流量和方向的元件。
其中控制压力的称为压力控制阀，控制流量的称为流量控制阀，控制通﹑断和流向的称为方向控制阀。
5.液压工具相关介绍
液压工具相关介绍
动力元件的作用是将原动机的机械能转换成液体的压力能，指液压系统中的油泵，它向整个液压系统提供动力。
液压泵的结构形式一般有齿轮泵、叶片泵和柱塞泵。
执行元件(如液压缸和液压马达)的作用是将液体的压力能转换为机械能，驱动负载作直线往复运动或回转运动。
控制元件(即各种液压阀)在液压系统中控制和调节液体的压力、流量和方向。
根据控制功能的不同，液压阀可分为压力控制阀、流量控制阀和方向控制阀。
压力控制阀又分为溢流阀(安全阀)、减压阀、顺序阀、压力继电器等;流量控制阀包括节流阀、调整阀、分流集流阀等;方向控制阀包括单向阀、液控单向阀、梭阀、换向阀等。
根据控制方式不同，液压阀可分为开关式控制阀、定值控制阀和比例控制阀。
辅助元件包括油箱、滤油器、油管及管接头、密封圈、压力表、油位油温计等。
液压油是液压系统中传递能量的工作介质，有各种矿物油、乳化液和合成型液压油等几大类。
液压的原理yèyā它是由两个大小不同的液缸组成的，在液缸里充满水或油。
充水的叫“水压机”;充油的称“油压机”。
两个液缸里各有
一个可以滑动的活塞，如果在小活塞上加一定值的压力，根据帕斯卡定律，小活塞将这一压力通过液体的压强传递给大活塞，将大活塞顶上去。
设小活塞的横截面积是S1，加在小活塞上的向下的压力是F1。
于是，小活塞对液体的压强为P=F1/SI, 能够大小不变地被液体向各个方向传递”。
大活塞所受到的压强必然也等于P。
若大活塞的横截面积是S2，压强P在大活塞上所产生的向上的压力F2=PxS2 截面积是小活塞横截面积的倍数。
从上式知，在小活塞上加一较小的力，则在大活塞上会得到很大的力，为此用液压机来压制胶合板、榨油、提取重物、锻压钢材等。
