最新1奥氏体不锈钢管道焊接工艺规程
不锈钢管道焊接规范

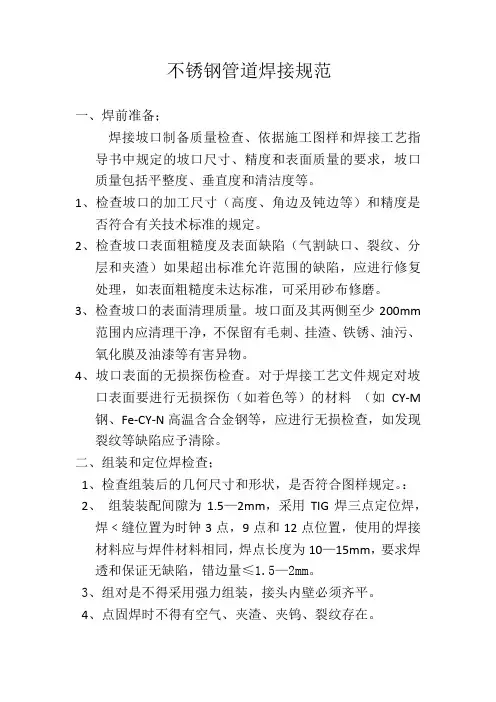

不锈钢管道焊接规范一、焊前准备;焊接坡口制备质量检查、依据施工图样和焊接工艺指导书中规定的坡口尺寸、精度和表面质量的要求,坡口质量包括平整度、垂直度和清洁度等。
1、检查坡口的加工尺寸(高度、角边及钝边等)和精度是否符合有关技术标准的规定。
2、检查坡口表面粗糙度及表面缺陷(气割缺口、裂纹、分层和夹渣)如果超出标准允许范围的缺陷,应进行修复处理,如表面粗糙度未达标准,可采用砂布修磨。
3、检查坡口的表面清理质量。
坡口面及其两侧至少200mm范围内应清理干净,不保留有毛刺、挂渣、铁锈、油污、氧化膜及油漆等有害异物。
4、坡口表面的无损探伤检查。
对于焊接工艺文件规定对坡口表面要进行无损探伤(如着色等)的材料(如CY-M 钢、Fe-CY-N高温含合金钢等,应进行无损检查,如发现裂纹等缺陷应予清除。
二、组装和定位焊检查;1、检查组装后的几何尺寸和形状,是否符合图样规定。
:2、组装装配间隙为1.5—2mm,采用TIG焊三点定位焊,焊﹤缝位置为时钟3点,9点和12点位置,使用的焊接材料应与焊件材料相同,焊点长度为10—15mm,要求焊透和保证无缺陷,错边量≤1.5—2mm。
3、组对是不得采用强力组装,接头内壁必须齐平。
4、点固焊时不得有空气、夹渣、夹钨、裂纹存在。
5、检查定位焊所用的焊接工艺和焊工资质是否符合规定,定位焊的焊接工艺应与正式施焊的工艺相同。
6、检查定位焊的焊接质量和尺寸是否符合标准规定。
定位焊缝中不允许有裂纹、气孔、夹渣缺陷,发现缺陷及时清除。
7、用焊口检测器或样板测量组装坡口的形状、尺寸、间隙和错边量是否符合要求规范,如不符合应进行返修或重新组对焊接处理。
8、定位焊的焊点长度及间距应根据结构形状及厚度而定,工件越薄焊点间距越小,板状比管状间距要小。
9、不锈钢采用TIG焊接管道时,必须通入氩气进行保护。
10、焊接作业场地必须通风良好,无易燃,易爆物品存放,通道保持整洁畅通。
三、焊工技能资格查验;1、现场进行焊接的焊工,必须具备政府相关部门颁发的资质和证书,并由业主及监理部门查验后认可。
不锈钢管道焊接工艺(完整版)

不锈钢管道焊接工艺1.焊接准备1.1焊接方法:根据不锈钢的焊接特点,应尽可能减小热输入量,一般采用手工电弧焊、钨极氩弧焊两种方法,Φ>100 mm的采用氩弧焊打底加电弧焊填充盖面。
Φ≦100 mm且壁厚小于5mm的管道采用全用氩弧焊,壁厚大于等于5mm的管道采用氩弧打底,电弧焊填充盖面。
1.2电焊机:由于不锈钢焊接易产生引弧夹钨和收缩气孔需要配备高频引弧和电流衰减特性的专用氩弧焊机。
1.3焊材:焊丝采用Φ2.5/PP-TIG316L,焊条采用:Φ2.5-3.2/A022,使用前焊丝表面去除氧化层和油污使用丙酮或酒精揩干净;焊条应200-250 ℃烘干1h,存放保温筒内随取随用。
1.4焊接电流:不锈钢导热效率低,约为碳钢的1/3,电阻率约为碳钢的5倍,线膨胀系数比碳钢约大50%,密度大于碳钢,因此焊接电流应小于碳钢焊接电流。
手工电弧焊时焊机采用直流反接,氩弧焊时采用直流正接。
在焊接打底层应尽量采用小直径焊材,小电流,降低焊接线能量,提高熔敷金属的流动性。
因不锈钢导热性能差,故此应选用小电流避免焊条焊接过程中焊芯发红,药皮中气体保护成分过热挥发,造成焊条熔渣保护效果下降。
组对间隙较大的焊缝采用单侧连续送丝焊枪连续摆动,靠液态金属的流动性与另一侧母材熔化结合,防止单侧咬边。
手工电弧焊推荐电流(仅做参考)管对接一层氩弧焊TIG316L φ2.5 75-80 10-11 6-8二层氩弧焊TIG316L φ2.5 75-80 10-11 6-8φ2.5 80-85 25-26 9-12手工电弧焊A022φ3.2 90-105 25-26 10-151.5氩气:氩气瓶上应贴有出厂合格标签,使用纯氩≥99.99%或高纯氩≥99.999%,氩弧焊焊接不锈钢时,背面必须充氩气保护,保证背面成形圆滑,防止焊缝根部氧化降低焊缝耐腐蚀性。
气瓶中的氩气不能用尽,瓶内余压不得低于0.5MPa。
大管道采用在管道内局部充氩的方法,跟随焊接进度保护,流量为5-14L/min,正面氩气流量为12-13L/min。
不锈钢管道焊接施工工法

不锈钢管道焊接施工工法一、前言不锈钢不仅具有耐腐蚀性、抗氧化性、耐热性、而且还具有良好的加工性能和机械性能。
因此,在石油化工、原子能工业等部门都得到了广泛的应用,由于不锈钢有其特殊的焊接性能,所以在早期,不锈钢的焊接出现了一些问题。
但是近几年来,我公司在不锈钢管道焊接施工中已经积累了十分丰富的经验,并且已建立起了较完善的施工质量管理体系,本工法就是通过对不锈钢的焊接特性分析,总结出行之有效的现场不锈钢管道焊接工艺。
二、本工法适用范围本工法适用于石油化工行业奥氏体不锈钢管道的焊接施工。
三、奥氏体不锈钢的焊接特性1、奥氏体不锈钢从高温到常温为无相变的奥氏体组织,无淬硬性。
2、奥氏体不锈钢在500℃~800℃之间长时间加热并缓慢冷却时,将在晶界上析出铬的碳化物,从而容易产生晶间腐蚀,降低耐蚀性。
因此,在不锈钢焊接过程中,应避免层间温度过高,必要时用水冷却。
3、奥氏体不锈钢导热系数小,线膨胀系数大,分别为碳素钢的1/3和1/2倍。
因此,自由状态焊接时,容易产生较大的焊接形。
为此,宜选用焊接能量集中的地方。
4、奥氏体不锈钢的电阻率比碳素钢的电阻率要大得多,约为5倍。
因此,在手工电弧焊时,规定的焊接电流比碳素钢低得多,若使用大电流,会引起焊条发红。
四、焊接施工㈠、管道焊接施工工序如下:施工准备 管道除油污 下料 坡口加工 坡口表面打磨、清理 焊缝组对焊接 焊缝检验焊缝返修及检验 ㈡、焊前准备1焊接工艺评定及焊工考试施工前,应按照JB4708—92《钢制压力容器焊接工艺评定》的有关规定进行焊接工艺评定,编制不锈钢管道的焊接工艺说明书。
焊工须按《锅炉及压力容器焊工考试规则》进行考核,合格者方可上岗施焊。
对由外方进行监理的引进工程,则应按工程指定的国际标准分别进行工评和焊工考试,合格后方可以从事焊接施工。
2坡口加工、清理及焊缝组对关子的切割应采用无齿锯或是等离子弧,避免火焰切割。
坡口加工应采用车床或专用管道坡口加工机,避免用碳弧加工坡口,坡口形式、尺寸及组对要求见图一:组对前,应将坡口及坡口两侧2mm 范围内的氧化膜清理干净。
奥氏体不锈钢的焊接特点及焊接工艺

奥氏体不锈钢的焊接特点及焊接工艺【摘要】奥氏不锈钢的焊接技术在我国得到了广泛的使用,其虽然有很多的优点,但仍还存在许多的缺点,本文将从奥氏体不锈钢的化学成分、组织和性能,奥氏体不锈钢焊接方法,奥氏体不锈钢焊接问题及解决措施等方面去了解在这方面内容。
【关键词】奥氏体,不锈钢,焊接工艺,焊接特点一、前言不锈钢是一种广泛使用的金属材料,而且不锈钢使用的前景也是十分广阔的,我们应该深入的了解不锈钢焊接的本质和实在意义,为下一步发展打下坚实的基础。
本文的简单介绍和深入理解将会给读者带来全新的和全方位的视角去看待奥氏不锈钢的优缺点。
二、奥氏体不锈钢的化学成分、组织和性能奥氏体不锈钢基本成分为18%Cr、8%Ni,简称18- 8 型不锈钢。
为了调整耐腐蚀性、力学性能、工艺性能和降低成本,在奥氏体不锈钢中还常加入Mn、Cu、N、Mo、Ti、Nb 等合金元素,以此在18- 8 型不锈钢基础上发展了许多新钢种。
奥氏体不锈钢具有良好的焊接性、低温韧性和无磁性等性能,其特点是含碳量低于0.1%,利用Cr、Ni 配合获得单相奥氏体组织,具有良好的冷变形能力、较高的耐蚀性和塑性,可以冷拔成很细的钢丝、冷拔成很薄的钢带或钢管。
与此同时,经过大量变形后,钢的强度大为提高,这是因为除了冷作硬化效果外,还叠加了形变诱发马氏体转变。
奥氏体不锈钢具有良好的抗均匀腐蚀能力,但在抗局部腐蚀方面仍存在一些问题。
奥氏体不锈钢焊接的主要问题是:焊接接头晶间腐蚀、焊接接头应力腐蚀开裂、焊接接头热裂等。
三、奥氏体不锈钢焊接方法奥氏体不锈钢的焊接方法有很多,例如手工焊、气体保护焊,埋弧焊、等离子焊等等。
最常用的焊接方法是手工焊(MMA),其次是金属极气体保护焊(MIG/MAG)和钨极惰性气体保护焊(TIG)。
本文以石油化工行业管道安装施工中最常用的手工电弧焊及钨极氩气保护焊为例,简单描述其焊接施工中的注意事项。
1.手工焊条电弧焊,是焊接厚度在2 mm 以上的奥氏体不锈钢板最常用的焊接方法。
不锈钢管道焊接规范

不锈钢管道焊接规范一、焊前准备;焊接坡口制备质量检查、依据施工图样和焊接工艺指导书中规定的坡口尺寸、精度和表面质量的要求,坡口质量包括平整度、垂直度和清洁度等。
1、检查坡口的加工尺寸(高度、角边及钝边等)和精度是否符合有关技术标准的规定。
2、检查坡口表面粗糙度及表面缺陷(气割缺口、裂纹、分层和夹渣)如果超出标准允许范围的缺陷,应进行修复处理,如表面粗糙度未达标准,可采用砂布修磨。
3、检查坡口的表面清理质量。
坡口面及其两侧至少200mm范围内应清理干净,不保留有毛刺、挂渣、铁锈、油污、氧化膜及油漆等有害异物。
4、坡口表面的无损探伤检查。
对于焊接工艺文件规定对坡口表面要进行无损探伤(如着色等)的材料(如CY-M钢、Fe—CY-N高温含合金钢等,应进行无损检查,如发现裂纹等缺陷应予清除。
二、组装和定位焊检查;1、检查组装后的几何尺寸和形状,是否符合图样规定。
:2、组装装配间隙为1.5—2mm,采用TIG焊三点定位焊,焊﹤缝位置为时钟3点,9点和12点位置,使用的焊接材料应与焊件材料相同,焊点长度为10—15mm,要求焊透和保证无缺陷,错边量≤1.5-2mm。
3、组对是不得采用强力组装,接头内壁必须齐平。
4、点固焊时不得有空气、夹渣、夹钨、裂纹存在。
5、检查定位焊所用的焊接工艺和焊工资质是否符合规定,定位焊的焊接工艺应与正式施焊的工艺相同。
6、检查定位焊的焊接质量和尺寸是否符合标准规定。
定位焊缝中不允许有裂纹、气孔、夹渣缺陷,发现缺陷及时清除。
7、用焊口检测器或样板测量组装坡口的形状、尺寸、间隙和错边量是否符合要求规范,如不符合应进行返修或重新组对焊接处理.8、定位焊的焊点长度及间距应根据结构形状及厚度而定,工件越薄焊点间距越小,板状比管状间距要小.9、不锈钢采用TIG焊接管道时,必须通入氩气进行保护.10、焊接作业场地必须通风良好,无易燃,易爆物品存放,通道保持整洁畅通。
三、焊工技能资格查验;1、现场进行焊接的焊工,必须具备政府相关部门颁发的资质和证书,并由业主及监理部门查验后认可.2、参加现场焊接的焊工,应进行模拟考试,合格后方可焊接。
不锈钢管道焊接工艺规程

奥氏体不锈钢管道焊接工艺规程1 范围本原则合用于工业管道、公用管道和发电厂奥氏体不锈钢管道焊接施工。
本原则也合用于手工氩弧焊和手工电弧焊作业。
2 规范性引用文献下列文献中旳条款通过本原则旳引用而成为本原则旳条款,但凡注日期旳引用文献,其随即旳修改单(不包括勘误旳内容)或修订版均不合用于原则,然而,鼓励根据本部分到达协议旳各方研究与否可使用这些文献旳最新版本。
但凡不注日期旳引用文献,其最新版本合用于本原则。
GB50235—97 《工业金属管道工程施工及验收规范》GB/T 983—95 《不锈钢焊条》DL/T869-2023 《火力发电厂焊接技术规程》劳人部[1988]1号《锅炉压力容器焊工考试规则》HYDBP006-2023《压力管道安装工程焊接、热处理过程控制程序》HYDBP018-2023《压力管道安装工程焊接材料管理程序》HYDBP013-2023《压力管道安装工程材料设备储存管理程序》HYDBP012-2023《压力管道安装工程材料设备搬运管理程序》HYDBP008-2023《压力管道安装工程计量管理手册》HYDBP007-2023《压力管道安装工程检查和试验控制程序》HYDBP010-2023《压力管道安装工程不合格品控制程序》劳动部发[1996]140号《压力管道安全管理与监察规定》3 先决条件3.1 环境3.1.1 施工环境应符合下列规定:3.1.1.1 风速:手工电弧焊不不小于8M/S,氩弧焊不不小于2M/S。
3.1.1.2 焊接电弧在1m范围内旳相对湿度不不小于90%,环境温度不小于0℃。
3.1.1.3 非下雨、下雪天气。
3.1.2 当环境条件不符合上述规定时,必须采用挡风、防雨、防寒等有效措施。
3.2 奥氏体不锈钢管道焊接控制流程图见图1。
图1 奥氏体不锈钢管道焊接控制流程图3.3 焊接材料3.3.1 奥氏体不锈钢管道焊接材料旳采购和入库(一级库)由企业物资部负责,按《物资采购控制程序》和《焊接材料保管程序》执行。
奥氏体不锈钢焊接工艺

奥氏体不锈钢焊接工艺目的:为规范焊工操作,保证焊接质量,顺利完成六月份全厂停车检修中的焊接任务。
1 奥氏体不锈钢的焊接工艺1.1 常用焊接接头形式1.2 随着不锈钢板厚度的增加,应采用夹角小于60°的V形坡口或U 形坡口。
1.2 常用奥氏体不锈钢焊条及焊丝选择序号旧牌号(GB)新牌号(GB)美标电焊条牌号氩弧焊丝1 0Cr18Ni9 06Cr19Ni10304A102H0Cr21Ni102 00Cr19Ni10 022Cr19Ni10304LA002H00Cr21Ni103 0Cr17N i12Mo2 06Cr17Ni12Mo2316A202H0Cr18Ni14MO24 00Cr17 Ni14Mo 022Cr17Ni12M31A02H00Cr19Ni12MO1.3 手工焊接焊接电流1.4 焊接方法选择厚度在2㎜以上的不锈钢板以焊条电弧焊为主;厚度小于0.5㎜的薄板不锈钢,要求用10~15A电流焊接,并采用脉冲TIG焊;对于重要承压管道要求氩弧焊打底,手工电弧焊填充、盖面。
2 奥氏体不锈钢焊接工艺要点2.1 减小热输入焊接奥氏体不锈钢所需的热输入比碳钢低20%~30%,应采用小电流、低电压(短弧焊)和窄道快速焊,采用必要的急冷措施可以防止接头过热的不利影响。
厚板焊接采用尽可能小的焊缝截面的坡口形式,如夹角小于60°的V形坡口。
2.2 防止焊缝污染为防止焊缝裂纹、力学性能改变、降低耐蚀性,焊前必须对焊接区表面进行彻底清理,清除全部碳氢化合物及其他污染物,操作时,可用砂轮抛光机、角磨机、或钢丝刷进行清理。
2.3 焊条电弧焊操作要领平焊时,弧长一般控制在2~3㎜,直线焊不做横向摆动,多层焊时,层间温度不宜过高,可待冷到60℃以下再清理渣和飞溅物,然后再焊,其层数不宜过多,每层焊缝接头相互错开。
焊缝收弧一定要填满弧坑,必要的时候使用引弧板和收弧板。
2.4 非熔化钨极氩弧焊操作要领氩气流量一般在10~30L/min,焊接时风速应小于0.5m/s,否则要有挡风设施;采用恒流直流电源,正接(钨极接负极)法焊接。
不锈钢材料焊接通用工艺规程

不锈钢材料焊接通用工艺规程1.1不锈钢容器生产要设专用生产场地及专用工具,场地铺橡胶或木板,不得和碳钢接触及划伤,焊接电源接地线应通过同质不锈钢板过渡到工件。
1.2 不锈钢材料产品的焊接可采用焊条电弧焊、钨极氩弧焊和埋弧焊。
1.3坡口加工可采用冷加工方法,也可用等离子弧方法加工。
焊前应对坡口进行打磨或冷加工以清除氧化物,直至显露金属光泽并打磨平整。
1.4 焊前须用丙酮和酒精将坡口表面及其两侧20mm范围内油污、杂物等清理干净,焊条电弧焊时,坡口两侧各100mm范围内涂白垩粉,以防沾附焊接飞溅。
1.5 禁止直接踩踏不锈钢表面,如须在不锈钢板上操作或进入产品内工作,则必须穿无钉鞋。
成型敲击时,须用木锤、不锈钢锤或铜锤。
1.6 装配所用的临时工艺搭子、楔铁等,必须与产品同材质,点固焊裂纹应及时铲掉重焊。
1.7奥氏体不锈钢一般焊前不预热,焊后不进行热处理。
1.8 施焊时应按焊接工艺文件的要求进行,奥氏体不锈钢在保证成型良好的前提下,焊接尽量采用小电流、快焊速、窄焊道,焊后快冷,控制在较低的线能量,焊条电弧焊时保持短弧焊。
1.9焊接时,焊缝的背面禁止与木板、橡皮、纱等有机物质接触,以防增碳。
多层焊时,每一层要彻底清渣,并控制道间温度小于或等于150℃。
1.10 焊缝正反面均应保护良好,不允许氧化发黑或表面疏松。
采用气体保护焊时,应注意焊缝背面保护及高温区焊缝的保护。
单面焊接头,背面保护可采用铜衬垫及通氩气等措施,保证背面焊透并防止氧化。
1.11 清根时尽量使用角向砂轮机打磨,一般不宜碳弧气刨清根,以防渗碳,如若用碳弧气刨清根,必须用角向砂轮机将清根的焊道打磨到金属本色,彻底将渗碳层清除干净。
