15级应电专业电子测量与仪器试题A1
电子测量与仪器试卷A标答
一 二 三 四 五电子类11401、11402、11403 电子测量与仪器 A 卷 2016年11月30日 得分 一、填空题（每空1分，共28分） 的电压表测量直流电压，产生的绝对误差≤ 0.25 伏。
2、根据测量误差的性质和特点，可将它们分为 系统误差 、 随机误差 、 粗大误差 。
3、在变值系差的判别中，马利科夫判别常用于判定 累进 性系差，阿卑一赫梅特判别常用于判定 周期 性系差。
4、将 15.35 和 362.51 保留 3 位有效数字后为 15.4 ， 363 。
5、在用通用计数器测量低频信号的频率时，为了减小测量误差，应采用 测周 法。
6、误差合成中确定性的系统误差是按 代数 形式合成的，而随机误差是按 几何 形式合成的。
7、在150Ω的电阻上，测得其电压电平为+20dBv ，其对应的功率电平应为 26 dB 。
8、在有效值电压表中，通常采用 热电偶 式和 计算 式电路来实现有效值电压的测量。
9、某数字电压表的基本量程为10V ，在基本量程上的最大显示为9.999V ，则通常称该表为4 位数字电压表， 无 超量程能力。
10、使用电子计数器测量频率时，闸门时间应 越长 越好；使用电子计数器测量周期时，周期倍乘应 越多（大） 越好；时标周期应 越小 越好。
11、通用示波器由 X 通道 ； Y 通道 ；和 显示屏 三部分组成；其中 X 通道 是时间扫描信号的产生和处理电路。
12、示波器中同步指的是被测信号周期T Y 与扫描信号T X 之间满足 T X =nT Y ，n 为整数 关系。
13、示波器中调波形亮度的是 灰度 旋钮；调波形粗细的是 聚焦 旋钮。
调节偏转灵敏度旋钮可使波形在 上下 方向变化；调节扫描速度旋钮可使波形在 水平 方向变化。
得分 二、是非判断题（每题1分，共10分，在括号内打√×即可） 2、粗大误差具有随机性，可采用多次测量，求平均的方法来消除或减少。
(完整版)电子测量试题与答案一
一、 填空题：(22%)１、计量是利用技术和法制手段实现 统一 和 准确 的测量。
２、计量的三个主要特征是 统一性 、 准确性 和 法制性 。
３、满度（引用）误差表示为 绝对误差与满量程之比 ，是用 量程满度值 代替 测量真值 的相对误差。
４、精密度用以表示 方差或随机误差 的大小，准确度用以表示 平均值或系统误差 的大小，精确度用以表示 系统误差与随机误差综合影响 的大小。
５、测量仪器准确度等级一般分为7级，其中准确度最高的为_0.1_级，准确度最低的为_5.0_级。
６、峰值电压表使用的峰值检波器有 并联式 、 串联式 两种；其中 并联式 的输出电量只反映被测电压交流分量的峰值。
７、阴极射线示波管（CRT ）由___电子枪____、___偏转系统___、__显示部分__三部分组成。
８、电子计数器的测量误差来源主要有__计数误差__、_闸门时间误差__和标准频率误差三种。
二、 选择题：(10%)1、修正值是与绝对误差的绝对值 __A__ 的值。
A 、相等但符号相反；B 、不相等且符号相反；C 、相等且符号相同；D 、不相等但符号相同。
2、交流电压的波峰因素Kp 定义为__C__。
A 、峰值/平均值B 、有效值/平均值C 、峰值/有效值D 、平均值/峰值 3、下述方法中，能减小系统误差的有 _B _ 。
A 、 统计平均；B 、 交换法；C 、 加权平均；D 、格拉布斯准则加以修正。
4、数字电压表显示位数越多，则____D___。
A 、测量范围越大B 、测量误差越小C 、过载能力越强D 、测量分辨力越高 5、示波器中扫描发生器产生的是 __A__ 。
A 、锯齿波信号B 、正弦波信号C 、矩形波信号D 、触发脉冲三、 简答题：(28%)1、用电子计数器测量一个600Hz 的信号频率，采用测频（闸门时间为2S ）和测周（时标为0.5μS ）两种方法，试比较这两种方法由±1误差所引起的测量误差。
电子测量考试题及答案
电子测量考试题及答案一、单项选择题（每题2分，共20分）1. 电子测量中，用于测量电压的仪器是什么？A. 万用表B. 示波器C. 频率计D. 信号发生器答案：A2. 在电子测量中，阻抗匹配的概念是指什么？A. 信号源与负载之间的电压匹配B. 信号源与负载之间的电流匹配C. 信号源与负载之间的阻抗相等D. 信号源与负载之间的阻抗不相等答案：C3. 下列哪个不是电子测量中常用的测量参数？A. 电压B. 电流C. 电阻D. 温度答案：D4. 电子测量中，示波器的主要功能是什么？A. 测量电压B. 测量电流C. 显示信号波形D. 测量电阻答案：C5. 频率计用于测量什么参数？A. 电压B. 电流C. 频率D. 电阻答案：C6. 测量电路中的电流时，应使用哪种测量仪器？A. 万用表B. 频率计C. 示波器D. 电流表答案：D7. 在电子测量中，测量电阻最常用的仪器是什么？A. 电压表B. 电流表C. 电阻表D. 示波器答案：C8. 电子测量中，测量信号的相位差通常使用哪种仪器？A. 频率计B. 相位计C. 示波器D. 电阻表答案：B9. 测量电路中的功率时，需要考虑哪些参数？A. 电压和电流B. 电压和电阻C. 电流和电阻D. 电压、电流和电阻答案：A10. 在电子测量中，测量信号的幅度通常使用哪种仪器？A. 频率计B. 相位计C. 示波器D. 功率计答案：C二、多项选择题（每题3分，共15分）1. 以下哪些仪器可以用于测量电压？（）A. 万用表B. 示波器C. 频率计D. 信号发生器答案：A、B2. 电子测量中，阻抗匹配的目的是什么？（）A. 减少信号损失B. 提高信号传输效率C. 增加信号噪声D. 提高测量精度答案：A、B、D3. 以下哪些参数是电子测量中常用的测量参数？（）A. 电压B. 电流C. 电阻D. 功率答案：A、B、C、D4. 示波器的主要功能包括哪些？（）A. 测量电压B. 测量电流C. 显示信号波形D. 测量电阻答案：C5. 频率计可以用于测量哪些参数？（）A. 电压B. 电流C. 频率D. 相位差答案：C三、判断题（每题2分，共10分）1. 电子测量中，万用表不能测量电阻。
电子测量仪器考核试卷
6.在测量高频信号时，连接测量仪器的导线长度应尽量短，以减少信号衰减。( )
7.钳形电流表可以用来测量直流电流。( )
8.电子测量仪器的动态范围是指其能够测量的最大和最小信号之比。( )
9.在进行电子测量时，如果不确定测量仪器的量程，可以随意选择一个档位进行测量。( )
( )
3.使用示波器进行信号观察时，为什么有时会出现波形失真的现象？请列举至少两种可能导致波形失真的原因，并解释如何通过调整示波器设置来改善波形显示。
( )
4.在实际电子测量工作中，如何选择合适的测量仪器和测量方法？请结合具体测量需求，说明选择测量仪器和测量方法时应考虑的因素。
( )
标准答案
一、单项选择题
1. D
2. A
3. D
4. D
5. D
6. D
7. C
8. B
9. A
10. B
...（以此类推，由于题目数量较多，这里仅示例前10题的答案）
二、多选题
1. D
2. A,B,C,D
3. A,B,C
4. A,B
5. A,B,C
...（以此类推，由于题目数量较多，这里仅示例前5题的答案）
三、填空题
1.电阻
B.长时间在高温环境下使用
C.定期进行仪器的校准
D.在规定的温度和湿度范围内使用
19.电子测量中，如果仪器的输入阻抗很高，以下哪项是其优点？( )
A.可以测量小电流
B.减少了测量中的热噪声
C.提高了测量速度
D.可以测量更高的频率
20.当使用电子测量仪器进行测量时，如果不确定信号的类型，应该优先选择哪种类型的仪器进行测量？( )
电子电工类电子测量技术及仪器试题及答案
电子电工类--电子测量技术及仪器试题及答案一、单项选择题1.磁电系测量构造( )电流。
A、可以测较大直流B、可以测沟通C、可以测沟通、直流D、只能测较小直流【正确答案】：D2.在测量信号周期时，电子计数器的计数信号和门控信号分别为A、被测信号、闸门时间信号B、时标信号、被测信号C、闸门时间信号、被测信号D、时标信号、闸门时间信号【正确答案】：B3.某电路电流是 10A，用甲表测量读数为 9.8A，此次测量的相对误差为A、-0.2AB、0.2AC、-2%D、2%【正确答案】：C4.用电子示波器测量正弦波的图形如以下图所示，偏转因数置于0.5V/div，使用 10:1 探头，则被测信号的 UP-P 为A、30VB、15VC、3VD、1.5V【正确答案】：A5.用某电子计数器测量信号频率。
所选闸门时间为0.1S，计数值为100000，则被信号的频率为A、104HzB、105HzC、106HzD、107Hz【正确答案】：C6.以下图是电子计数器的( )组成局部。
A、主门B、时基单元C、A、B 输入通道D、掌握单元【正确答案】：B7.使用万用表时，把电池装入电池夹内，把两根测试表棒分别插入插座中，则A、红的插入“+”插孔，黑的插入“*”插孔内B、黑的插入“+”插孔，红的插入“*”插孔内 C、红的插入“+”插孔，黑的插入“-”插孔内 D、黑的插入“+”插孔，红的插入“-”插孔内【正确答案】：A8.电磁系仪表的标度尺是不均匀的，这是由于A、转矩与被测电流成正比B、转矩与被测电流成反比C、转矩与被测电流平方成正比D、转矩与被测电流立方成正比【正确答案】：C9.用万用表 RX100 档测电阻，当读数为50Ω时，实际被测电阻为A、100ΩB、5000ΩC、50ΩD、500Ω【正确答案】：B10.将电子计数器置于测频位可以测量电机的转速。
假设闸门置于 0．1s，计数显示值为 N=5.0005，则电机的转速为A、30.003 转/分B、300.03 转/分C、3000.3 转/分D、30003 转/分【正确答案】：C11.按有效数字的运算规章，对式 1.005+0.1+1.135+0.0051 运算，结果正确的选项是A、2.3B、2.25C、2.24D、2.2【正确答案】：D12.便携式沟通电压表，通常承受( )测量机构。

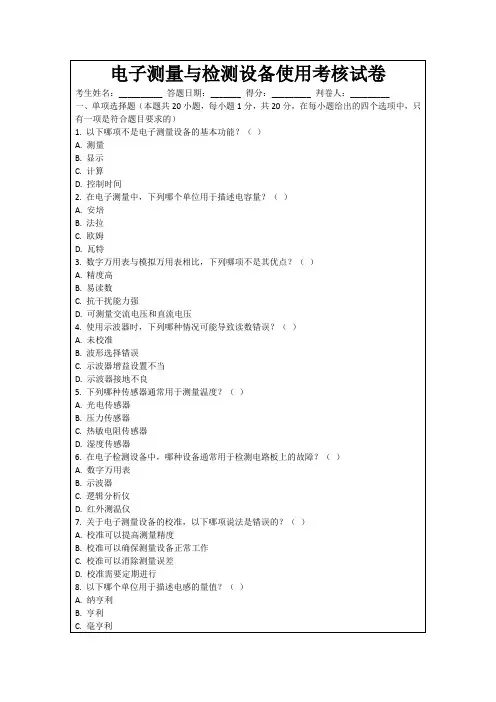

电子测量与检测设备使用考核试卷
四、判断题（本题共10小题，每题1分，共10分，正确的请在答题括号中画√，错误的画×）
1.电子测量设备的分辨率越高，其测量结果越精确。（）
2.在所有情况下，电子测量设备都可以直接测量高压信号。（）
3.使用电子测量设备时，可以不按照设备说明书进行操作。（）
A.数字式测量设备
B.模拟式测量设备
C.机械式测量设备
D.光电式测量设备
2.示波器在测量信号时，以下哪些功能是可以使用的？（）
A.观察信号的波形
B.测量信号的频率
C.测量信号的幅值
D.进行数学运算
3.以下哪些因素会影响电子测量设备的准确性？（）
A.环境温度
B.电磁干扰
C.设备的校准状态
D.操作者的技术水平
4.电子测量设备在使用前无需进行校准。（）
5.在测量高频信号时，示波器的带宽是一个重要的考虑因素。（√）
6.数字万用表可以用来测量所有类型的电压和电流。（）
7.逻辑分析仪在测量时需要与被测电路同步。（√）
8.电子测量设备在运输过程中不需要进行任何保护措施。（）
9.所有电子测量设备都可以在潮湿环境中正常使用。（）
A.数字万用表
B.示波器
C.逻辑分析仪
D.扫描仪
11.下列哪种电子测量设备通常用于测量小电流？（）
A.电流表
B.万用表
C.示波器
D.电流钳
12.关于电子测量设备的维护，以下哪项是错误的？（）
A.避免潮湿环境
B.定期进行校准
C.使用过程中避免剧烈振动
D.长时间不用时，应将电池取出
13.以下哪个参数不是示波器的关键参数？（）
山东省2015年上半年电工仪表与测量考试题
山东省2015年上半年电工仪表与测量考试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、星形-三角形减压起动是指电动机起动时，把定子绕组联结称星形，以降低起动电压，限制起动电流。
待电动机起动后，再把定子绕组改成__，使电动机全压运行。
A．星形-星形B．星形C．三角形-三角形D．三角形2、发电制动适用于__在位能负载作用下的情况。
A．起重机械B．小容量电动机C．能耗制动D．反接制动3、专用继电器可根据电量或非电量的变化，接通或断开小电流__。
A．主电路B．主电路和控制电路C．辅助电路D．控制电路4、熔断器的额定电流是指__电流。
A．熔体额定B．熔管额定C．其本身的载流部分和接触部分发热所允许通过的D．保护电气设备的额定5、对电磁噪声污染的控制必须从__方面来采用措施。
A．2B．3C．4D．56、进行接触器触点的整形修理时，当电流过大、灭弧装置失效、触点__或因触点弹簧损坏而导致初压力过小时，触点闭合或断开电路时会产生电弧。
A．容量过大B．容量过小C．容量不大D．容量为零7、单相半波整流电路，加电容滤波器后，整流二极管承受的最高反向电压将__。
A．不变B．降低C．升高D．单相半波整流电路相同8、定子绕组串电阻的减压起动是指电动机起动时，把电阻串接在电动机定子绕组与电源之间．通过电阻的分压作用来__定子绕组上的起动电压。
A．提高B．减少C．加强D．降低9、铁磁物质的相对磁导率μr()A.AB.BC.CD.D10、瓷瓶配线时，绑扎线宜采用__。
A．裸导线B．铁丝C．铝导线D．绝缘导线11、小型干式变压器一般采用（）铁心。
A．芯式B．壳式C．立式D．混合12、变压器具有改变__的作用。
A．交变电压B．交变电流C．变换阻抗D．以上都是13、绝缘油中用量最大、用途最广的是__。
A．桐油B．硅油C．变压器油D．亚麻油14、容量为10kW的三相异步电动机用接触器正转遥控，不频繁操作应选接触器的型号是__。
广东省2015年下半年电工仪表与测量考试试卷
广东省2015年下半年电工仪表与测量考试试卷一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、当检测信号超过预先设定值时，装置中的过电流、过电压保护电路工作，把移相控制端电压降为0V，使整流触发脉冲控制角自动移到__，三相全控整流桥自动由整流区快速拉到逆变区。
A．60°B．90°C．120°D．150°2、逆变电路为了保证系统能够可靠换流，安全储备时间tβ必须大于晶闸管的（）。
A．引前时间B．关断时间C．换流时间D．tf-tr3、当流过人体的电流达到__时，就足以使人死亡。
A．0.1mAB．1mAC．15mAD．100mA4、对电子装置内部进行布置及走线时，各种线圈要__或距离要远些，注意漏磁方向，减少互感耦合等。
A．绝缘B．保护C．屏蔽D．连接5、下列控制声音传播的措施中__不属于个人防护措施。
A．使用耳塞B．使用耳罩C．使用耳棉D．使用隔声罩6、型号为2AP9的晶体二极管表示（）。
A．N型材料整流管B．N型材料稳压管C．N型材料开关管D．N型材料普通管7、关于变压器，下列说法错误的是__。
A．变压器是一种静止的电气设备B．变压器用来变换电压C．变压器可以变换阻抗D．变压器可以改变频率8、CA6140型车床的调试，控制电路试机时，先接通低压断路器QS，检查熔断器Ful前后有无380V__。
A．电流B．电阻C．直流电压D．电压9、将变压器的一次侧绕组接交流电源，二次侧绕组与__连接，这种运行方式称为__运行。
A．空载B．过载C．满载D．负载10、电动机是使用最普遍的电气设备之一，一般在70%-95%额定负载下运行时__。
A．效率最低B．功率因数小C．效率最高，功率因数大D．效率最低，功率因数小11、电压互感器实质是一台（）。
A．电焊变压器B．自耦变压器C．降压变压器D．升压变压器12、穿管敷设的绝缘导线的线芯最小截面，铜线为__。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
滨州学院2016－2017学年第二学期期末考查应用电子技术专业2015级（专）《电子测量与仪器》试卷（A）
（答案一律写在答题纸上，在本试卷上做答无效）
一、填空题（每空1分，共18分）
1.在交流电子电压表中，按交流-直流变换器不同，可将电压表分为________电压表、
________电压表和峰值电压表。
2.41
2
位DVM测量某仪器两组电源读数分别为5.825V、15.736V，保留三位有效数字
（按修约规则）分别应为________、________。
3.数字存储示波器的采样方式分为和，后者又分为和两种。
4.电路频谱特性的测量方法通常有点频测量法和测量法。
5.电子示波器的心脏是阴极射线示波管，它主要由、和三部分组成。
6.均值检波电压表采用结构，峰值检波电压表采用结构。
均值电压表测
量信号的上限频率比峰值电压表的上限频率。
7.计量的三个主要特征是、和。
二、判断题（每题1分，共10分）
1.常用电工仪表分为0.1、0.2、0.5、1.0、1.5、
2.5、5.0七级。
2.绝对误差就是误差的绝对值。
3.通用计数器测量频率时，由晶振引起的主要是随机误差。
4.采用某些测量技术如零示法可以消除或减弱随机误差。
5.有效值电压表适应于周期性非正弦波的电压测量，其电压刻度与被测电压波形无关。
6.测试装置的灵敏度越高，其测量范围越大。
7.一般信号发生器有浮地输出和接地输出两种方式。
8.交流电桥平衡必须同时满足模平衡和相位平衡两个条件。
9.数字电压表的固有误差由两项组成，其中仅与被测电压大小有关的误差叫读数误差，
与选用量程有关的误差叫满度误差。
10.用三种不同的检波方式的电压表测量正弦量读数相同。
三、选择题（每题2分，共36分）
1. 数字电压表显示位数越多，则_______。
A ．测量范围越大
B ．测量误差越小
C ．过载能力越强
D ．测量分辨力越高
2. 要测量一个10V 左右的电压，手头有两块电压表，其中一块量程为150V ，1.5级；
另一块为15V ，2.5级，应选用哪一块合适？ 答： 。
A ．两块都一样
B ．150V ，1.5级
C ．15V ，2.5级
D ．无法进行选择
3. 示波管中有一对X 偏转板和Y 偏转板，其中 X 偏板上加的是 。
A ．直流电压
B ．锯齿波信号
C ．f(t)信号
D ．正弦波信号
4. 用全波均值电压表测量某三角波信号，读数为10V ，则该三角波的峰值电压为 。
A ．10V
B ．9V
C ．18V
D ．14.13V
5. 为了在示波器荧光屏上得到清晰而稳定的波形，应保证信号的扫描电压同步，即扫
描电压的周期应等于被测信号周期的 倍。
A ．奇数
B ．偶数
C ．整数
D ．2/3
6. 在没有信号输入时，仍有水平扫描线，这时示波器工作在_______状态，若工作在
_______状态，则无信号输入时就没有扫描线。
A ．连续扫描；触发扫描
B ．触发扫描；连续扫描
C ．常态；自动
D ．内触发扫描；外触发扫描
7. 在电子测量中，测量精度最高的测量是_______。
A ．频率
B ．电压
C ．电流
D ．功率
8. 示波器中，若nfx=fy,则荧光屏上所显示的周期数为_______。
A ．1
B ．n
C ．1/n
D ．波形显示不稳定
9. 扫描信号发生器产生故障而无扫描信号时，在Y 轴加入正弦信号，示波器将显示
_______。
A ．一条水平亮线
B ． 一条垂直亮线
C ．只有一个亮点
D ．正弦波
10. 交流电压)(t u 的有效值的表达式为_______。
A. t t u T T
d )(1
0⎰ B. ⎰T
t t u T 02d )(1 C. dt t u T T ⎰0)(1 D. ⎰T t t u T
02d )(1 11. 在DDS 芯片中，如果时钟频率 ，相位累加宽度为N ＝8位，相位控制字k ＝1000B ，
则输出频率为_______。
A ．31250 Hz
B ．1201.9 Hz
C．1 MHz D．125000 Hz
12.调节示波器中Y输出差分放大器输入端的直流电位即可调节示波器的_______。
A．偏转灵敏度B．Y轴位移
C．倍率D．X轴位移
13.8位逐次比较式A/D转换器，当Vx=5.5V(被测电压)，Vr=16V（基准电压）时,最后，
第八个时钟到来时，SAR输出码是_______。
A．00011001 B．01110001 C．00011101 D．01011000
14.用全波均值电压表测量某三角波信号，读数为10V，则该三角波的峰值电压为
_______。
A．10V B．9V C．18V D．14.13V
15.被测量真值是。
A．都是可以准确测定的
B．在某一时空条件下是客观存在的，但很多情况下不能准确确定
C．全部不能准确测定D．客观上均不存在，因而无法测量
16.由一系列观测数据的统计分析来评定的不确定度是。
A．A类不确定度B．B类不确定度C．合成不确定度D．扩展不确定度
17.以下不属于比较式A/D转换器的优点的是。
A．测量速度快B．抗串模干扰能力强
C．分辨率高D．适用于实时性要求高的场合
18.示波器是测量仪器。
A．频域B．时域C．数据域D．调制域
四、简答题（本题6分）
示波器探头有什么作用？为何不能用普通电缆线代替示波器探头？
五、计算分析题（每题10分，共30分）
1.用一个7位电子计数器测量一个fx＝1MHz的信号频率，试分别计算当“闸门时间”
置于1s、0.1s和10ms时，由计数误差产生的测频误差。
2.利用正弦有效值刻度的均值表测量正弦波、方波和三角波，读数均为1.00V，试求
三种波形信号的有效值分别为多少?
3.两台DVM ，最大计数容量分别为①19999；②9999。
若前者的最小量程为200mV，
试问：
(1) 各是几位的DVM ；
(2) 第①台DVM的分辨力是多少？
(3) 若第①台DVM的绝对误差为±(0.01%Ux+1个字对应的电压)，分别用2V档和20V 档测量Ux=1.56V电压时，问误差各是多少？
(4) 其B类标准不确定度为多少？。
