离型膜残余测试办法
离型膜残余测试方法
1 目的Purpose为了规范操作，澄清流程，提高效率，特制订此操作指导书。
2安全Safety2.1 此评估方法适用于服从COSHH规章的物质2.2 finat压力滚筒应小心操作因为滚筒有时会与把手脱离，当压力滚不使用时应妥善放置放以防滚筒滑动3 原理Principle3.1 此方法用于测定有机硅涂层上的迁移性。
通过评判有机硅涂层从基材上迁移的量及迁移量对胶带粘性的影响从而定量评判在纸或是薄膜上有机硅涂层的固化程度4设备和材料Equipments and Materials4.1 25mm宽日东31B胶带4.2 finat压力滚筒4.3待测有机硅涂层膜4.4拉力机，夹具分离速度300mm/min，能进行180°剥离4.5 金属或玻璃压力片4.6 70℃恒温烘箱4.7 带胶背板5操作规程Operation5.1样条的制备5.1.1 将长*宽为175mm*25mm的胶带或是压敏胶粘帖到涂硅膜上。
以大约20mm/s速度，用finat压力滚筒同向滚压测试样2次以使其充分接触。
将测试样条夹于钢板或玻璃板之间，上置3kg重物（70g/cm2），在常温下放置20h。
取至少二条测试样条。
5.1.2 将上述贴有胶带的测试样上的胶带撕下用轻微的手指力转粘到一干净的测试板上。
以大约20mm/s速度用finat压力滚筒同向滚压测试样3次以使其充分接触。
同时在同一卷的测试胶带或压敏胶上取控制样至少二条，直接粘到和以上相同的干净的测试板上，以大约20mm/s速度用finat压力滚筒同向滚压控制样3次以使其充分接触。
在测试剥离力前按照以上状态将贴有测试样的测试板至少放置20min。
5.2 测试步骤5.2.1 启动电脑，启动拉力机电源，松开拉力机紧急停止按钮。
5.2.2 测试软件画面上选择选择“180剥离" ，设置软件测试宽度，长度，测试距离等，至测试画面。
将“负荷”、“变形”“位移”等等全部点击“调零”。
离型膜残余率标准
离型膜残余率标准没有统一的规定，因为它受到不同行业、应用场景和客户需求的影响。
然而，在衡量离型膜残余率时，通常关注以下几个指标：
1. 离型力：离型力是指离型膜在剥离过程中所表现出的力。
根据离型力的不同，离型膜可以分为超轻离型力、轻型离型力、中型离型力、重型离型力和超重剥离力等。
不同类型的离型膜适用于不同的应用场景。
2. 残余粘着率：残余粘着率是指离型膜在剥离过程中，硅油在涂布基材上转移下来的量。
残余粘着率受到硅油类型、涂布工艺和固化反应品质等因素的影响。
一般来说，残余粘着率越低，离型膜的性能越优越。
3. 覆盖性：覆盖性是指离型膜在应用过程中，对被覆盖物的表面覆盖程度。
良好的覆盖性可以确保离型膜在剥离过程中，不会对被覆盖物产生不良影响。
4. 无掉硅、无消光、无硅转移：这是离型膜在应用过程中应具备的基本性能要求。
掉硅、消光和硅转移等现象会影响离型膜的使用效果和安全性。
由于离型膜的性能要求因应用场景而异，所以在选择离型膜时，应根据实际需求制定相应的标准。
在衡量离型膜残余率时，可以参考以上提到的指标，结合实际应用环境和客户需求来确定合适的离型膜。
离型膜残余测试方法
离型膜残余测试方法1 目的Purpose为了规范操作，澄清流程，提高效率，特制订此操作指导书。
2安全Safety此评估方法适用于服从COSHH规章的物质finat压力滚筒应小心操作因为滚筒有时会与把手脱离，当压力滚不使用时应妥善放置放以防滚筒滑动3 原理Principle此方法用于测定有机硅涂层上的迁移性。
通过评判有机硅涂层从基材上迁移的量及迁移量对胶带粘性的影响从而定量评判在纸或是薄膜上有机硅涂层的固化程度4设备和材料Equipments and Materials25mm宽日东31B胶带finat压力滚筒待测有机硅涂层膜拉力机，夹具分离速度300mm/min，能进行180°剥离金属或玻璃压力片70℃恒温烘箱带胶背板5操作规程Operation样条的制备将长*宽为175mm*25mm的胶带或是压敏胶粘帖到涂硅膜上。
以大约20mm/s速度，用finat压力滚筒同向滚压测试样2次以使其充分接触。
将测试样条夹于钢板或玻璃板之间，上置3kg重物（70g/cm2），在常温下放置20h。
取至少二条测试样条。
将上述贴有胶带的测试样上的胶带撕下用轻微的手指力转粘到一干净的测试板上。
以大约20mm/s速度用finat压力滚筒同向滚压测试样3次以使其充分接触。
同时在同一卷的测试胶带或压敏胶上取控制样至少二条，直接粘到和以上相同的干净的测试板上，以大约20mm/s速度用finat压力滚筒同向滚压控制样3次以使其充分接触。
在测试剥离力前按照以上状态将贴有测试样的测试板至少放置20min。
测试步骤启动电脑，启动拉力机电源，松开拉力机紧急停止按钮。
测试软件画面上选择选择“180剥离" ，设置软件测试宽度，长度，测试距离等，至测试画面。
将“负荷”、“变形”“位移”等等全部点击“调零”。
取一制作好的胶带样条，用回形针固定于测试用钢板上，放置于十字头上固定，夹子夹住胶带最下面多余部分，力度不可太紧或是太松，检查无误后，按“运行”按钮进行测试。
非硅离型膜测试方法

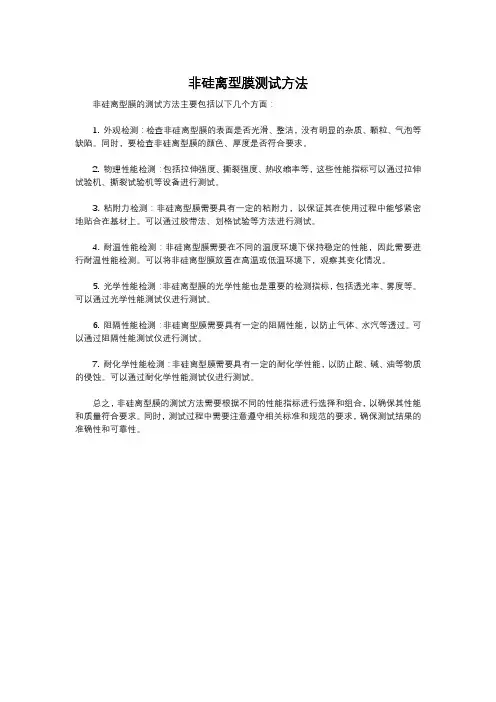

非硅离型膜测试方法
非硅离型膜的测试方法主要包括以下几个方面：
1. 外观检测：检查非硅离型膜的表面是否光滑、整洁，没有明显的杂质、颗粒、气泡等缺陷。
同时，要检查非硅离型膜的颜色、厚度是否符合要求。
2. 物理性能检测：包括拉伸强度、撕裂强度、热收缩率等，这些性能指标可以通过拉伸试验机、撕裂试验机等设备进行测试。
3. 粘附力检测：非硅离型膜需要具有一定的粘附力，以保证其在使用过程中能够紧密地贴合在基材上。
可以通过胶带法、划格试验等方法进行测试。
4. 耐温性能检测：非硅离型膜需要在不同的温度环境下保持稳定的性能，因此需要进行耐温性能检测。
可以将非硅离型膜放置在高温或低温环境下，观察其变化情况。
5. 光学性能检测：非硅离型膜的光学性能也是重要的检测指标，包括透光率、雾度等。
可以通过光学性能测试仪进行测试。
6. 阻隔性能检测：非硅离型膜需要具有一定的阻隔性能，以防止气体、水汽等透过。
可以通过阻隔性能测试仪进行测试。
7. 耐化学性能检测：非硅离型膜需要具有一定的耐化学性能，以防止酸、碱、油等物质的侵蚀。
可以通过耐化学性能测试仪进行测试。
总之，非硅离型膜的测试方法需要根据不同的性能指标进行选择和组合，以确保其性能和质量符合要求。
同时，测试过程中需要注意遵守相关标准和规范的要求，确保测试结果的准确性和可靠性。
离型表面硅油残接率测试方法[1]
![离型表面硅油残接率测试方法[1]](https://img.taocdn.com/s3/m/59aba343a8956bec0975e351.png)

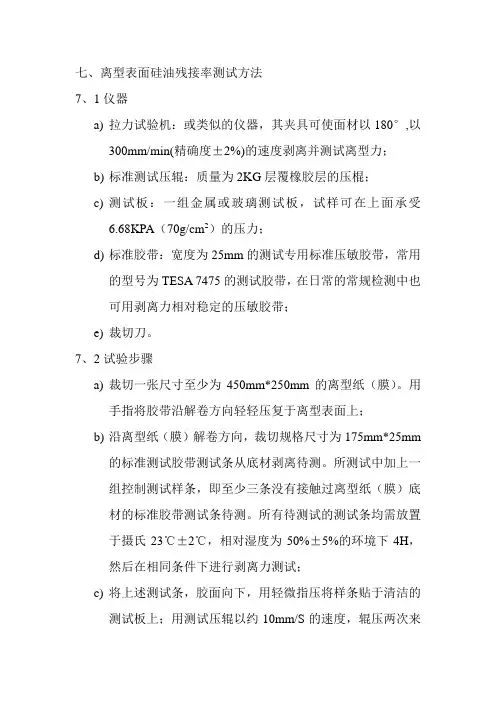

七、离型表面硅油残接率测试方法7、1仪器a)拉力试验机：或类似的仪器，其夹具可使面材以180°,以300mm/min(精确度±2%)的速度剥离并测试离型力；b)标准测试压辊：质量为2KG层覆橡胶层的压棍；c)测试板：一组金属或玻璃测试板，试样可在上面承受6.68KPA（70g/cm2）的压力；d)标准胶带：宽度为25mm的测试专用标准压敏胶带，常用的型号为TESA 7475的测试胶带，在日常的常规检测中也可用剥离力相对稳定的压敏胶带；e)裁切刀。
7、2试验步骤a)裁切一张尺寸至少为450mm*250mm的离型纸（膜）。
用手指将胶带沿解卷方向轻轻压复于离型表面上；b)沿离型纸（膜）解卷方向，裁切规格尺寸为175mm*25mm的标准测试胶带测试条从底材剥离待测。
所测试中加上一组控制测试样条，即至少三条没有接触过离型纸（膜）底材的标准胶带测试条待测。
所有待测试的测试条均需放置于摄氏23℃±2℃，相对湿度为50%±5%的环境下4H，然后在相同条件下进行剥离力测试；c)将上述测试条，胶面向下，用轻微指压将样条贴于清洁的测试板上；用测试压辊以约10mm/S的速度，辊压两次来回，使胶面与试板表面紧密接触，放置20min后待测，重复上述步骤：将另一种测试样条贴合于测试板上，放置20min后待测；d)将测试条与测试板固定在拉力机的适当位置，设定拉力机的剥离速度为每分钟300mm，剥离角度为180度的条件下将面材从测试板上剥离，在测试中取读数相对稳定的一段数值为测试值；e)重复以上步骤，测试未接触过离型纸（膜）的控制组的测试样条，并计算，算出数值为测试值；7、3 试验结果的计算J=B1/B2×100%式中：J---------残余接着率，%B1-------剥离测试胶带所需力，NB2-------剥离控制组胶带所需的力，N如果玻璃强度过大，超过面材的强度，剥离力取面材撕裂前所记录下的最大值，并以“PT”在附记中标明情况，若发生胶转移，则以“AT”在附记中标明情况。
离型膜残余率测试方法
离型膜残余率测试方法
离型膜残余率测试？嘿，这可太重要啦！那到底咋测呢？首先，准备好测试所需的材料和设备，就像战士上战场要备好武器一样。
把离型膜平整地放在测试台上，这一步可不能马虎，就好比盖房子得先打好地基。
然后，用特定的仪器进行测量，这仪器就像是个超级侦探，能找出离型膜的秘密。
测量的时候一定要仔细，可不能像个马大哈似的。
注意数据的准确性，这可关系到整个测试的成败呀！要是数据不准，那可就像在黑暗中走路，瞎摸乱撞。
测试过程安全不？稳定不？那当然啦！只要按照正确的方法操作，就像开车遵守交通规则一样，肯定安全又稳定。
要是不注意，那可就危险啦，说不定会出啥乱子呢。
这离型膜残余率测试有啥用呢？应用场景可多啦！比如在电子行业，那可是大显身手。
就像一个超级英雄，拯救各种电子产品。
优势也不少呢，能准确地了解离型膜的性能，这就好比医生给病人做检查，能知道病人的身体状况。
来个实际案例咋样？有个电子厂，在生产过程中遇到了问题，后来一测离型膜残余率，嘿，问题就找到了。
这效果，那叫一个棒！就像迷路的人找到了方向。
离型膜残余率测试真的很重要，大家一定要重视起来呀！。
离型膜离型力测试标准
离型膜离型力测试标准
离型膜的离型力测试标准主要参考以下几种常见的测试方法：
1. 离型力测试（Release Force Test）：该测试方法用于测量离型膜从基材上脱离的力量。
离型力测试标准可以根据不同行业和用途的要求而有所不同，在测试过程中需要确定测试温度、测试速度和测试角度等参数。
2. 剥离强度测试（Peel Strength Test）：该测试方法用于测量离型膜与基材之间的粘接强度，在实验中通常使用剥离试验机进行测量。
测试时需要确定剥离速度、剥离角度和试验标准涂布厚度等参数。
3. 压敏粘接剥离力测试（Pressure Sensitive Adhesive Peel Test）：该测试方法用于测量离型膜上压敏胶粘剂与基材之间的粘接强度。
测试过程中设定剥离速度、剥离角度和试片厚度等参数。
4. 粘接力测试（Adhesion Test）：该测试方法用于评估离型膜与不同材料之间的粘接性能。
常见的测试方法包括剪切测试、拉伸测试和剥离测试等。
此外，根据具体产品的需求，可能还需要符合相关行业或国际标准，如ISO 8510-2:2008（纸张和纸板的表面粘接性能测量方法-第2部分：光泽纸和涂层纸的表面粘接性能）和ASTM D3330（剪接粘合试验）等。
离型膜检验规范
受控文件管制章
文件类别检验标准版号
文件编号YZ-WS-010制定部门品管部生效日期2021 年 10 月 29 日
离型膜检验标准
拟制审核批准
日期日期日期
修订内容记录
页数原文内容修订结果修订原因版号修订日期修订者批准者
受控文件管制章
文件类别检验标准文件编号 YZ-WS-010版号
文件名称离型膜检验标准页次1/1生效日期2021 年 10 月 29 日
1、目的：标准离型膜的检验方法及标准。
2、适用范围：仓库进料或库存之离型膜。
3、定义：无。
4、职责：
品管员：严格按本标准进行检验作业。
5、作业内容：
5．1 检验方式：
一般外观检验，每 3 卷抽检一卷，抽检长度为300mm. 以此类推。
尺寸检验，宽度每 3 卷抽测 1 卷，长度依供给商来料标签。
5． 2 检验工程及标准如下：
序号检验工程检验标准检验方法 / 工具
1标签、型号核对标签，型号依送货单或送检单目测
外表不得有污渍，破损，皱折，杂色点按小
2外观于 0.15mm 距离 20mm,每 300mm/ 3 个 (含)目测
以下接收。
3尺寸宽度尺寸按± 2mm 接收钢卷尺。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1目的Purpose
为了规范操作，澄清流程，提高效率，特制订此操作指导书。
2安全Safety
2.1此评估方法适用于服从COSHH规章的物质
2.2finat压力滚筒应小心操作因为滚筒有时会与把手脱离，当压力滚不使用时应妥善放置放以防滚
筒滑动
3原理Principle
3.1此方法用于测定有机硅涂层上的迁移性。
通过评判有机硅涂层从基材上迁移的量及迁移量对胶
5.1.1将长*finat
3kg
5.1.2
20mm/s
速度用finat
样的测试板至少放置20min。
5.2测试步骤
5.2.1启动电脑，启动拉力机电源，松开拉力机紧急停止按钮。
5.2.2测试软件画面上选择选择“180剥离"，设置软件测试宽度，长度，测试距离等，至测试画面。
将“负荷”、“变形”“位移”等等全部点击“调零”。
5.2.3取一制作好的胶带样条，用回形针固定于测试用钢板上，放置于十字头上固定，夹子夹住胶
带最下面多余部分，力度不可太紧或是太松，检查无误后，按“运行”按钮进行测试。
如此重
复上述操作，待操作结束，统计结果并记录。
6结果Result
6.1对于放置20h的测试样及控制样所得结果分别取平均值，以gf为单位
6.2迁移性%=测试样的剥离力/控制样的剥离力*100
7备注
7.1剥离力低，SA值高表明有机硅涂层固化完全
7.2剥离力高通常表明涂层固化不充分或不均匀或是胶粘剂与某固化涂层反应了
7.3剥离力低，SA值低表明硅转移了。
然而，残余粘着力SA的值很大程度上取决于基材的表面质
地。
一般而言，基材表面越光滑，SA值越高。
通常SA值在70%-90%。
7.4结果讨论时应考虑到加速老化测试的结果，因为胶粘剂的性能与温度有关，在高温下胶粘剂过
度地流动会导致高的剥离力值，特别是有针孔或不完全涂层处。
7.5。
