厂用受电方案7.16
厂用电受电方案
厂用电受电方案7.8.1调试目的为使500KV升压站、6KV、0.38KV厂用电源受电工作的顺利进行为下一步机组分部试运提供了前提和保证，因此特制定本方案，在机组厂用受电工作中实施。
7.8.2编制依据1)电力设计院施工图、制造厂出厂调试报告及技术资料。
2)GB50150-91《电气装置安装工程电气设备交接试验标准》。
3)部颁《电力建设安全健康与环境管理工作规定》。
4)部颁《继电保护及安全自动装置检验条例》。
5)《火力发电厂基本建设工程启动及竣工验收规程》（1996年版）6)《电力建设安全健康与环境管理工作规定》（火力发电厂部分）7)《电力建设安全施工管理规定》7.8.3 受电范围1)110KV扩建启备变间隔2)启备变3)6KV工作段及相应母线设备。
4)低压公用变，汽机低压工作变，锅炉低压工作变。
5)380V公用段，汽机工作段、锅炉工作段及相应的母线设备。
7.8.4受电前应具备的条件1)凡受电范围内的设备安装、调试工作应结束，安装、调试资料齐全，并经质检及验收小组检查验收合格。
2)通道及出口畅通，受电设备隔离设施完善，孔洞堵严，沟道盖板完整。
3)照明充足、完善，有适合于电气灭火的消防措施。
4)房门、网门、盘门该锁的已锁好，受电设备警告标志明显、齐全。
5)人员组织配备完善，操作保护用具齐备。
6)工作接地及保护接地符合设计要求。
7)通讯联络设施足够、可靠、网控室和集控室需开通与能与中调联系的电话。
8)一次设备外观完好、清洁，充油设备油位正常，相色正确，绝缘检查良好。
9)一、二次回路熔断器良好，熔丝容量符合要求，并备有足够的备品、备件。
10)控制、测量、保护、信号回路接线正确，符合设计要求，保护整定与整定值相符，并经传动试验，证明回路完好，保护二次回路通电做模拟试验，证明保护装置、继电器动作正确、可靠。
11)启备变瓦斯继电器检查排气。
12)各电压、电流互感器二次负荷合理，电压互感器二次严防短路，回路中性点接地可靠，电流互感器二次严防开路，回路仅一点接地且可靠。
厂用受电的方案

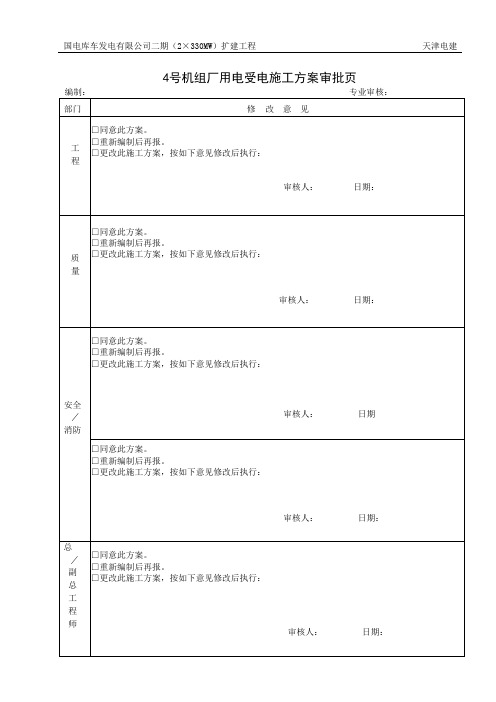

4号机组厂用电受电施工方案审批页4号机组厂用电受电施工方案文件编码：GDKC-TJDJ-FABS-DQ4-020编制人：李国强日期：2012.08.05版次：A版目录1.工程概况 (1)2.编写依据 (1)3.受电范围 (1)4.受电项目 (2)5.受电前应具备的基本条件 (2)6.受电前的检查及准备工作 (3)7.受电程序 (3)8.安全措施 (4)9.工具检验、试验设备 (5)10.组织分工 (5)11.受电过程中的注意事项 (5)12.受电结束后的收尾工作 (6)13.安全目标及措施 (6)14.危险点分析和预控措施 (6)15.厂用受电一次系统图（见附图） (7)1、工程概况本期工程扩建2×330MW燃煤供热空冷机组，利用已有220KV配电装置以220KV一级电压接入系统。
扩建220KV出线1回，仍接入相邻约50m龟兹220KV变电所。
本期工程两台机组共设一台20MVA高压起动/备用变压器，电源引自220KV母线。
厂用电采用6kV电压系统，4号机6kV共设两段母线，分别为4A、4B段，不设6kV公用段。
低压供电采用400V电压系统。
每台机设两台2000kVA的低厂变，互为备用，分A、B两段向本机组的汽机、锅炉等单元负荷供电，双套辅机的成对出现的MCC分接在A、B两段上，正常情况下两段分列运行。
2台1600kVA的除尘变、1台400kVA照明变，分别由机组的6kV 厂用工作4A、4B段分别引接电源，采用电缆联络经低压干式变压器给厂用400V系统供电，低压变压器低压侧采用中性点接地系统。
保护配置（低压变压器保护）：保护型号：PA150微机综合保护测控装置厂家：南京因泰莱电器有限公司保护功能：过流一段保护、过流二段保护、负序一段保护、负序二段保护过负荷保护、接地一段保护、接地二段保护、低压侧零序一段、低压侧零序二段保护开关量保护2、编制依据2.1 高压启备变图纸、中压厂用图纸、低压厂用图纸和有关设备厂家资料。
厂用电受电方案
厂用电受电方案一、方案背景自从我踏入电力行业，已经有十年之久。
这十年间，我见证了无数厂用电项目的崛起与成长。
今天，我要分享的厂用电受电方案，是我结合多年经验，精心策划的一份方案。
二、项目概述1.安全可靠：确保电力系统在运行过程中，不会对人员及设备造成安全隐患。
2.节能环保：降低能源消耗，提高能源利用率，减少对环境的影响。
3.智能化：实现电力系统运行数据的实时监控，便于分析、调整和优化。
三、方案内容1.受电系统设计（1）电源接入根据工厂所在地区的电力资源情况，选择合适的电源接入方式。
如：高压直接接入、低压接入、光伏发电等。
（2）受电装置选用高效、可靠的受电装置，确保电力系统在运行过程中的稳定性。
受电装置包括：变压器、电缆、断路器、保护器等。
（3）配电系统根据工厂用电需求，设计合理的配电系统。
包括：配电柜、电缆、配电线路等。
2.运行与维护（1）运行监控采用先进的监控设备，实时监测电力系统的运行状态，包括电压、电流、功率等参数。
（2）故障处理建立完善的故障处理机制，确保在发生故障时，能够迅速、准确地找到故障点，并进行处理。
（3）定期检查与维护对电力系统进行定期检查和维护，确保设备处于良好状态，延长使用寿命。
3.节能措施（1）优化设备选型选用高效、节能的电力设备，降低能源消耗。
（2）合理布局合理布局电力系统，降低线损。
（3）智能调控采用智能调控技术，根据工厂用电需求，实时调整电力系统运行状态，提高能源利用率。
四、项目实施1.前期准备（1）项目立项根据工厂需求，编写项目建议书，提交相关部门审批。
（2）设计审查组织专家对设计方案进行审查，确保方案的科学性、合理性和可行性。
2.施工阶段（1）设备采购根据设计方案，采购所需的电力设备。
（2）施工安装按照设计方案，进行电力系统的施工安装。
3.调试与验收（1）调试在施工完成后，对电力系统进行调试，确保系统运行正常。
（2）验收组织专家对电力系统进行验收，确保项目达到预期目标。
厂用受电的方案
4号机组厂用电受电施工方案审批页编制：专业审核:4号机组厂用电受电施工方案编制人：李国强日期：2012.08.05 版次：A版I录1. 工程概况 (1)2. 编写依据 (1)3. 受电范围 (1)4. 受电项目 (2)5. 受电前应具备的基本条件 (2)6. 受电前的检查及准备工作 (3)7. 受电程序 (3)8. 安全措施 (4)9. 工具检验、试验设备 (5)10. 组织分工 (5)11. 受电过程中的注意事项 (5)12. 受电结束后的收尾工作 (6)13. 安全目标及措施 (6)14. 危险点分析和预控措施 (6)15. 厂用受电一次系统图（见附图） (7)1、工程概况本期工程扩建2X 330MV燃煤供热空冷机组，利用已有220KV配电装置以220KV一级电压接入系统。
扩建220KV出线1回，仍接入相邻约50m龟兹220KV变电所。
本期工程两台机组共设一台20MVA高压起动/备用变压器，电源引自220KV母线。
厂用电采用6kV电压系统，4号机6kV共设两段母线，分别为4A、4B段，不设6kV公用段。
低压供电采用400V电压系统。
每台机设两台2000kVA的低厂变，互为备用，分A B两段向本机组的汽机、锅炉等单元负荷供电，双套辅机的成对出现的MC（分接在A、B两段上，正常情况下两段分列运行。
2台1600kVA的除尘变、1台400kVA照明变，分别由机组的6kV厂用工作4A、4B段分别引接电源，采用电缆联络经低压干式变压器给厂用400V系统供电，低压变压器低压侧采用中性点接地系统。
保护配置（低压变压器保护）：保护型号：PA150微机综合保护测控装置厂家：南京因泰莱电器有限公司保护功能：过流一段保护、过流二段保护、负序一段保护、负序二段保护过负荷保护、接地一段保护、接地二段保护、低压侧零序一段、低压侧零序二段保护开关量保护2、编制依据2.1 高压启备变图纸、中压厂用图纸、低压厂用图纸和有关设备厂家资料。
厂用电受电方案
厂用电受电方案####年##月目录一、概述 (1)二、编写依据 (1)三、调试目的 (1)四、组织措施................................................................................................... 错误!未定义书签。
五、受电试验日期........................................................................................... 错误!未定义书签。
六、受电前的准备工作 (1)七、受电试验范围 (3)八、受电前有关设备的运行状态 (3)九、受电试验步骤 (3)(一) 5号机组6kV 5A段、5B段母线充电 (3)(二) #5A工作变及400V工作段9L51母线充电 (4)(二) #5B工作变及400V工作段9L52母线充电 (5)(三) #5A 工作段9L51电源进线4511开关、#5B 工作段9L52电源进线4522开关及母联4512开关联锁试验 (6)十、厂用电受电后注意事项。
(6)十一、质量考核标准 (7)十二、安全环境目标及措施 (7)十三、危险点分析和预控措施 (10)十四、调试仪器仪表 (12)十五、组织分工 (12)十六、启动委员会........................................................................................... 错误!未定义书签。
十六、附图....................................................................................................... 错误!未定义书签。
一、概述本工程厂用电系统采用6kV和400V两级电压。
厂用电受电方案
厂用电受电方案1、编制目的厂用电受电是18-30工程进入分步试运阶段的前奏，也是工程能否尽快进行分步试运的保证。
为了使心连心化工厂扩建工程18-30化肥线受电能按计划有组织有步骤地顺利进行，确保厂用电受电一次成功，特制定本方案。
2、编制依据2.1技改办有关心连心化工厂扩建工程18-30化肥线电气部分的设计大纲及图纸；2.2《电气装置安装工程电气设备交接试验标准》（GB50150-91）；2.3《火电工程启动调试工作规定》（1996年版）；2.4《继电保护和安全自动装置技术规定》（DL400-91）；2.5《电力建设安全工作规程》（DL5009.1-2002）;2.6《电力工业技术管理法规（试行）》；2.7《火力发电厂基本建设工程启动及竣工验收规程》；2.8心连心化工厂扩建工程18-30化肥线设备命名及编号。
3、受电范围本次厂用电系统受电设备包括脱盐水A变、脱盐水B变、尿素A变、尿素B变、合成循环水变、变脱A变、变脱B变。
热电车间厂用段。
受电的400V母线圈包括尿素380V工作PCA，PCB、脱盐水380V工作PCA，PCB、合成380V工作PC段、变脱380V工作PCA，PCB。
热电10KVⅠ段、热电10KVⅡ段、380V厂用A段、380V厂用B段。
4、受电前应完成的工作及应具备的条件4.1厂用电系统一次设备、二次设备的安装及调试工作已全部结束，签证、记录齐全，符合规程、规范要求，具备受电条件，并经有关部门验收合格。
4.2各电气回路的传动试验已经完毕，符合设计要求。
4.3各电气设备名称、编号齐全，带电设备有明确标示，厂用电系统的建筑工程已完成，各电缆孔洞已堵好，电缆沟盖板已盖好，各配电室窗玻璃齐全，门加锁。
并经有关部门检查验收，能满足厂用系统带电要求。
4.4核实各受电工作段所有开关在拉出位置。
4.5受电前对有关一次设备进行绝缘检查，并且合格。
4.6主控室和继电保护室的气体消防设施完好并能投入正常运行，各配电室通风系统可靠投入运行，并配有合适的消防器材。
厂用受电方案7.16讲解
目录一、工程概况 (1)二、编制依据 (1)三、厂用受电范围及受电时间 (1)四、厂用受电项目 (2)五、厂用受电前应具备的基本条件 (2)六、厂用受电前的检查及准备工作 (3)七．厂用受电程序 (3)八、系统隔离及安全隔离措施 (5)九、工具、检验试验设备 (6)十、组织职责及分工 (6)十一、受电过程中的注意事项 (6)十二、受电结束后的收尾工作 (6)十三、安全目标、控制及消防措施 (7)十四、危险点分析和预控措施 (7)十五、触电伤害事故急救措施 (9)十六、带电后管理方式及“两票三制”的落实 (9)十七、厂用受电一次系统图 (10)一、工程概况三门峡火电厂三期工程按2×1000MW机组规划设计，先期安装建设一台机组，即#5机组；另一台机组，即#6机组，将根据国家核准择机建设。
本期工程按2×1000MW输煤系统最小化建设输煤系统，即#5机组工程建设一套从汽车卸煤到原煤仓的完整的输煤系统及采制化等配套系统，全部采用汽车运煤（年耗原煤量约243万吨），仅预留火车接卸系统接口。
当建设#6机组工程时，配套建设火车接卸系统，届时#5、#6机组燃煤将以火车运输为主。
本期输煤厂用10kV电压系统，引自主厂房五号机组10kV高压配电室A¸B段，输煤10kV 高压配电室共设两段母线，分别为输煤A段、输煤B段，不设10kV公用段。
低压供电采用400V电压系统。
共设四台1600kVA的低压变压器，分两个低压配电室，输煤综合楼低压配电室和T3转运站低压配电室，两个低压配电室各设两台低压变压器，互为备用，两个低压配电室都设PC A、B段。
卸煤沟MCC 380V电源，T2转运站MCC 380V电源，T4转运站MCC 380V 电源，引自T3转运站PC A¸B两段。
碎煤机室MCC 380V电源，XT2转运站MCC 380V电源，T7转运站MCC 380V电源，T8转运站MCC 380V电源，引自输煤综合楼PC A、B两段。
厂用电受电方案
厂用电受电方案厂用电受电方案是一个重要的电力规划文件，用于规划和设计工业企业的电力系统，以确保生产过程中的安全和可靠性。
正确的厂用电受电方案可以确保厂内设备的正常运行，同时最大程度地降低电费成本。
受电方案必须考虑多个因素，包括电源容量、负荷需求、负荷特性、可靠性和保护等问题。
在设计受电方案时，需要综合考虑这些因素，并确保方案符合国家安全、环保和电力规定。
首先，在选择电源时，要确保其容量足够满足厂用电负荷的需求。
电源的容量应该比厂用电负荷的峰值负荷大，以便在负荷峰值时仍能从电源中获得足够的电力供应。
其次，应该考虑负荷需求和负荷特性。
负荷需求包括电压、频率、功率因数、谐波等因素。
这些因素可能会影响电源和设备的有效性和可靠性。
因此，在受电方案设计中需要考虑到这些因素，并采取适当的调整措施。
此外，保证厂用电受电方案的可靠性也是非常重要的。
为了确保连续生产，必须采取适当的措施来保护设备和电源。
可靠性可以通过安装UPS（不间断电源）设备、备用电源和对电源进行定期检测等方式来提高。
同时，在受电方案中，电力保护也是必要的一部分。
电力保护包括过压保护、欠压保护、短路保护和地面保护等方面。
这些保护措施可以确保设备和人员的安全，避免因故障而引发的事故。
另外，环境安全和节约能源也是受电方案需要考虑到的因素。
在受电方案设计中，应该考虑如何减少能源浪费，采取合适的措施来保护环境和降低能源成本。
总之，厂用电受电方案是一项复杂的任务，需要细致地考虑多个因素。
合理的受电方案可以确保生产的正常运行和安全，同时还可以提高生产效率和节约成本。
对于任何一个工业企业来说，厂用电受电方案都是至关重要的，需要设计师和电力专家精心制定。
上锁挂牌“7.16”事故情况(报集团公司定稿)
李小英与刘娟出配电室准备上凉水塔顶准备试启风机时， 听见凉水塔顶风机异响，同时有人惊呼，立即返回配电室，关 闭3#轴流风机空气开关。
事故发生后，段永刚立即安排监护人员胡明甫、唐玉 华跑下凉水塔报警，拨打120求救电话。17:16分轴流风机停止 转动后，段永刚立即组织人员进行施救。
一、事故基本情况 二、事故经过 三、事故处置过程 四、事故原因分析 五、事故教训 六、整改措施
轴流风机 就地启停 控制箱
检修人孔
两名监护 人位置
16:00 维修车间主任段永刚到作业现场，组织风机扇叶安装
作业。 16:50 进行开始遮雨罩安装工序。 16:50 属地监督刘娟离开作业现场上厕所后回到操作值班室。 17:10 段永刚通知厂调度室彭松，要求安排做试运风机准 备。 17:11 彭松电话通知工程车间操作班要求做好试车准备。 操作工刘娟接电话后向班长李小英汇报调度室通知准备试启风机， 随后，两人共同到配电室，班长李小英合上3#轴流风机主空气开 关QA，风机突然启动，发生事故。
伤员救治情况：
1、事故重伤人员刁瑞清送江油市长钢总医院治疗， 经全力抢救无效于7月19日1时20分死亡。
2、事故轻伤人员高贵全在江油市人民医院入院后，诊 断为右脚髌骨开放性骨折。经手术后，目前正在恢复过程中。
伤亡人员情况表
序 号
姓名
性别 年龄 民族
婚姻状 况
文化程度
岗位
伤亡 情况
1 陈 欣 男 36 汉 已婚 成人大专 钳工 死亡
4、检修作业交接界面模糊
工程车间与维修车间没有严格执行分公司炼化净 化检维修作业“三个过程、两个界面、一个闭环”和“作 业与操作要受控”的管理要求。检维修前，工程车间与维 修车间仅对现场工艺操作条件进行了确认，未对轴流风机 断电状态进行确认交接；检修作业没有完全完成，工程车 间与维修车间尚未实施交接，仓促安排试车准备。
国务院安委会办公室关于中国石油.doc“7.16”输油等4起事故调查通报
国务院安委会办公室关于中国石油天然气集团公司在大连所属企业“7·16”输油管道爆炸火灾等4起事故调查处理结果的通报安委办〔2011〕44号各省、自治区、直辖市及新疆生产建设兵团安全生产委员会，国务院安委会各成员单位，有关中央企业：2010年7月16日，位于辽宁省大连市保税区的大连中石油国际储运有限公司原油库输油管道发生爆炸，引发大火并造成大量原油泄漏，导致部分原油、管道和设备烧损，另有部分泄漏原油流入附近海域造成污染。
事故造成1名作业人员轻伤、1名失踪；在灭火过程中，1名消防战士牺牲、1名受重伤。
事故造成的直接财产损失为22330.19万元。
其后，中国石油天然气集团公司在大连地区的企业又相继发生了3起火灾事故，即2010年发生的大连中石油国际储运有限公司“10·24”火灾事故、2011年发生的中石油大连石化分公司“7·16”火灾事故和“8·29”爆炸火灾事故。
近日,国务院批复同意国务院事故调查组提出的对该4起事故的调查处理意见，认定这4起事故均为责任事故。
其中，大连中石油国际储运有限公司“7·16”输油管道爆炸火灾事故（以下简称“7·16”事故）是一起特别重大责任事故。
根据《国务院关于进一步加强企业安全生产工作的通知》（国发〔2010〕23号，以下简称《国务院通知》）关于“事故查处结案后，要及时予以公告，接受社会监督”的要求，现将事故调查处理结果通报如下：一、“7·16”事故简要情况大连中石油国际储运有限公司在大连保税区的原油库建有20个原油储罐，总库容185万立方米。
2010年5月26日，中油燃料油股份有限公司与中国联合石油有限责任公司（与中石油国际事业有限公司合署办公）签订了事故涉及原油的代理采购确认单。
在原油运抵大连港一周前，中油燃料油股份有限公司得知此批原油硫化氢含量高，需要进行脱硫化氢处理，于7月8日与天津辉盛达石化技术有限公司（以下简称天津辉盛达公司）签订协议，约定由天津辉盛达公司提供“脱硫化氢剂”，由上海祥诚商品检验技术服务有限公司（以下简称上海祥诚公司）负责加注作业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、工程概况 (1)二、编制依据 (1)三、厂用受电范围及受电时间 (1)四、厂用受电项目 (2)五、厂用受电前应具备的基本条件 (2)六、厂用受电前的检查及准备工作 (3)七．厂用受电程序 (3)八、系统隔离及安全隔离措施 (5)九、工具、检验试验设备 (6)十、组织职责及分工 (6)十一、受电过程中的注意事项 (6)十二、受电结束后的收尾工作 (6)十三、安全目标、控制及消防措施 (7)十四、危险点分析和预控措施 (7)十五、触电伤害事故急救措施 (9)十六、带电后管理方式及“两票三制”的落实 (9)十七、厂用受电一次系统图 (10)一、工程概况三门峡火电厂三期工程按2×1000MW机组规划设计，先期安装建设一台机组，即#5机组；另一台机组，即#6机组，将根据国家核准择机建设。
本期工程按2×1000MW输煤系统最小化建设输煤系统，即#5机组工程建设一套从汽车卸煤到原煤仓的完整的输煤系统及采制化等配套系统，全部采用汽车运煤（年耗原煤量约243万吨），仅预留火车接卸系统接口。
当建设#6机组工程时，配套建设火车接卸系统，届时#5、#6机组燃煤将以火车运输为主。
本期输煤厂用10kV电压系统，引自主厂房五号机组10kV高压配电室A¸B段，输煤10kV 高压配电室共设两段母线，分别为输煤A段、输煤B段，不设10kV公用段。
低压供电采用400V电压系统。
共设四台1600kVA的低压变压器，分两个低压配电室，输煤综合楼低压配电室和T3转运站低压配电室，两个低压配电室各设两台低压变压器，互为备用，两个低压配电室都设PC A、B段。
卸煤沟MCC 380V电源，T2转运站MCC 380V电源，T4转运站MCC 380V 电源，引自T3转运站PC A¸B两段。
碎煤机室MCC 380V电源，XT2转运站MCC 380V电源，T7转运站MCC 380V电源，T8转运站MCC 380V电源，引自输煤综合楼PC A、B两段。
煤仓间MCC 380V电源，引自主厂房380V低压配电室。
正常情况下PC A¸B两段分列运行。
各转运站MCC由PCA¸B两段电源供电，一路工作，一路备用。
低压变压器低压侧采用中性点接地系统。
保护型号：PST645U变压器保护测控装置保护型号：PSL641U线路保护测控装置保护功能：过流一段保护、过流二段保护、负序一段保护、负序二段保护、过负荷保护、接地一段保护、接地二段保护、低压侧零序一段、低压侧零序二段保护、开关量保护二、编制依据《电气装置安装工程电气设备交接试验标准》GB 5293-2013《火力发电建设工程机组调试技术规范》DL/T 5294-2013《继电保护和电网安全自动装置检验规程》DL/T 995-2006《电气装置安装工程质量检验及评定规程》DL/T 5161.1～17-2002《电力建设安全工作规程》DL 5009.1-2014 第1部分：火力发电《工程建设标准强制性条文》（电力工程部分）2011版《防止电力生产重大事故的二十五项重点要求》输煤系统10kV接线图纸、低压配电室接线图纸和有关设备厂家资料三、厂用受电范围及受电时间1.输煤综合楼10kV配电室A、B段母线及配电装置。
2.输煤综合楼低压配电室变压器A、B，T3转运站低压配电室变压器A、B，两个PC A、B 段母线和配电装置。
3.各转运站MCC母线及配电装置。
4.受电时间2016年7月15日。
四、厂用受电项目1.用输煤A、B段10kV电源，对输煤综合楼低压配电室变压器LOBHT08、LOBHT09，T3转运站低压配电室变压器LOBHT06、LOBHT07，分别进行五次冲击合闸试验，四台输煤变受电正常后，并对其两个配电室PC母线进行三次冲击合闸试验，对输煤综合楼、T3转运站PCA、B 两段母线受电，正常后，分别对两个配电室PCA、B两段母线进行核相。
2.PCA、B两段母线核相正确后，对各转运站MCC母线进行合闸送电试验。
3.对所有相关的电流电压表指示以及计算机采样显示值进行检查。
五、厂用受电前应具备的基本条件1.受电设备所在房间的土建完成，地板、窗户、门等均已安装完毕；受电相关的电缆桥架、电缆沟已通过质量验收合格；2.所有受电相关设备的安装工作已完成，已审查质量记录并经验收合格；3.所有受电相关设备单体调试已完成，已审查调试记录；4.主厂房及输煤系统的接地网已连接完毕，接地电阻值符合设计值；5.输煤10kV段的母线耐压、CT、PT、各断路器特性等试验已完成，经验收合格；输煤至主厂房10kV电源电缆耐压合格。
6.直流电源系统试验完成，验收合格；7.按定值通知单对受电设备的电气保护装置及其它自动装置、仪表等已校验完毕，已审查试验记录；8.开关“五防”试验完成，“五防”齐全、可靠；9.DCS的电气接线图显示画面，相关的测点、信号画面已完成；10.受电断路器及开关与DCS的传动试验已完成，信号指示正确；11.所有受电相关设备的外壳已可靠接地；12.各低压变的中性点接地良好；13.待受电的一、二次设备编码已通过相关单位的批准，现场编号、标识清楚、正确、明显；14.受电有关的警示牌齐备；15.非受电试验范围内的设备已做好隔离措施；16.试验通道畅顺，试验范围的照明、通风良好，备有足够的消防器材；17.防火、防鼠、防盗安全措施，门窗上锁，事故照明可靠；18.除各受电有关人员外，无关人员严禁进入受电现场；19.现场无遗留的接地线、工具及其它障碍物；20.受电相关设备的保护已按整定值通知单整定；21.本次受电的所有操作票已编写、审核完毕；22.检查属于本次受电范围内一次设备的绝缘良好，符合规程要求，经过电厂、调试、安装单位确认；23.现场通讯电话、照明已安装完毕并可以使用；24.检查受电现场环境及受电设备清洁；六、厂用受电前的检查及准备工作1.受电前应由大唐环境、施工单位、监理、建设单位、试验单位及电厂运行部各方共同进行一次全面的检查，除必须满足受电试验条件以外，特别要注意清除受电设备上的一切遗留物，以免造成短路或接地故障。
2.检查所有受电的一次设备目测认相正确，非本次受电的10kV馈线断路器做好安全措施（建议馈线断路器在试验位置，接地刀在合位），非受电的380V馈线开关做好安全措施。
3.测量所有受电的一次设备绝缘良好并作好记录。
4.检查所有电流回路无开路现象，电压回路无短路现象，端子排无松动现象，试验前将所有端子排紧固一遍。
5.10kVA、B段进线及联络断路器保护、各台输煤变保护以及 PC、MCC的相关开关保护装置工作正确，并能够按要求投入。
6.检查受电范围内所有电压互感器一、二次熔丝良好，接触可靠。
7.准备好各屏柜的钥匙和专用工具。
8.准备好所有试验用的仪器设备及与本次受电有关的图纸、资料、记录表格和试验方案等。
七．厂用受电程序1.10kV A段、B段母线受电：10kV电源由主厂房控制室操作，使主厂房10kV高压配电室至输煤综合楼10kV高压电缆带电，由输煤综合楼DCS操作，对输煤综合楼10kV母线冲击合闸试验，并进行核相。
以下叙述以输煤综合楼高压配电室A段母线为例：1.1输煤综合楼10kV A段母线进线断路器在检修位，控制开关切换至就地位置，联络主厂房主控室，对输煤综合楼10kV A段高压电缆受电，检查进线电压、电流、保护装置正常。
1.2 把A段10kV进线断路器送至工作位，控制开关切换至远方控制，由输煤综合楼控制室DCS操作，使A段进线断路器合闸，10kV A段母线带电，其余断路器都在检修位。
检查母线电压、电流、母线谐振装置正确。
输煤综合楼10kV B段母线送电方式与10kV A段相同。
1.3 10kV A段、 B段母线带电正常后，在A段、B段母线电压互感器二次侧核相正确，进行备用电源投入试验，把连锁开关切换至备用位置，母联断路器送至工作位，用就地盘按钮断开A段进线断路器，母联断路器自动投入，通过母联断路器使10kV A段母线带电，用同样方法断开B段进线断路器，母联自动投入，使B段母线带电。
验证完备用投入后，恢复两段带电。
2.10kV A、B段母线带电正常后，对输煤两个380V PC受电，并进行两个380V PC A、B 段母线核相，受电正常后。
2.1对每台低压输煤变进行五次冲击合闸试验，第一次10分钟，每次间隔5分钟，以下叙述以输煤综合楼PC输煤变A、B为例：2.2将PC A段工作电源L0BBC01进线开关至检修位置，将PC A段进线开关的控制开关切换至就地位置。
2.3检查无误，将输煤变LOBBC04高压侧断路器送至工作位，并合上控制电源开关及保护装置电源，检查保护装置有无报警信号，并将转换开关切至远方位置。
2.4用DCS操作，合上输煤变LOBBC04高压侧断路器，输煤变LOBBC04进行第一次冲击，检查一、二次设备的工作情况，倾听变压器有无异常声音，检查无异常，10分钟后，用DCS 操作，跳开输煤变LOBBC04高压侧断路器。
2.5用DCS操作，合上输煤变LOBBC04高压侧断路器，对输煤变LOBBC04进行第二次冲击试验，检查无异常，5分钟后，用DCS操作，跳开输煤变LOBBC04高压侧断路器。
2.6用DCS操作，合上输煤变LOBBC04高压侧断路器，对输煤变LOBBC04进行第三次冲击试验，检查无异常，在进行第四、次五次冲击试验，无异常，保持输煤变LOBBC04高压侧断路器为带电状态。
2.7检查PC盘母线联络开关在检修位置。
2.8将PC A段母线PT LOBBC02一次、二次保险合上，并合PT刀闸；2.9将 PC A段进线开关送至工作位，并合上控制电源及保护装置电源并将转换开关切至远方位置。
2.10用DCS操作，合上 PC A段进线开关，对A段母线进行冲击，检查一、二次设备的工作情况，并检查母线一次电压幅值、相序及母线PT LOBBC02二次侧电压的幅值、相序，各指示信号及DCS 反馈信号正确。
2.11输煤综合楼PC变压器B及PC B段母线的受电试验程序相同，在此不在另述。
2.12对 PC A、B段母线受电，受电正常后，对两段母线进行一次电压核相，检查PT二次电压的相序、相位正确。
一次电压在母联处核相。
2.13对于进线开关与联络开关有联锁的，应验证其联锁功能，试验结束后恢复为两段供电。
2.14本次送电涉T3转运站PC变压器LOBHT06、LOBHT07及其PCA、B段母线的受电、核相、试验程序和输煤综合楼PC变压器LOBHT08、LOBHT09及其PC A、B段母线受电程序相同，在此不再另述。
2.15其它相关MCC的受电：2.16对MCC受电，（若设有隔离闸刀的）受电前先合上MCC进线柜的隔离闸刀，然后合上对应的PC开关对MCC盘母线送电，并检查母线电压、相序。
