定向钻穿越管材比较
沿海地区定向钻与顶管施工的对比分析
TECHNOLOGY WIND[摘要]近几年，沿海工业园区的建设掀起了高潮，过公路、过河等各种穿越工程也相应增多，文章通过实际工程案例，从工程自身因素以及外部环境因素对定向钻拉管施工与顶管施工的优缺点及适用性进行对比分析，为沿海施工穿越工程技术选择上提供可靠的参考。
[关键词]定向钻；顶管；沿海沿海地区定向钻与顶管施工的对比分析高英杰（唐山旭阳化工有限公司，河北唐山063600）随着沿海工业园区建设的迅速发展，管道铺设过程中不可避免的遇见穿越公路、铁路、河流等穿越工程，目前，大开挖式施工由于破坏路面、影响交通，一般不被政府部门批准，非开挖技术已成建设单位的首选，本文结合实际案例，对定向钻拉管与顶管施工这两种最常用的施工方式进行对比分析，寻求适合沿海地区的施工方案。
1定向钻与顶管施工方法简介1.1定向钻施工1.1.1简介非开挖定向穿越施工技术是在不开挖地表的情况下，用导向钻进技术，将一无线电发射器（探头）置入钻头盒内，导向钻进过程中，地面接收仪随时显示钻头的深度、倾角、温度等数据。
施工技术人员在地面导航仪的引导下，从起点向终点钻出一个与设计轨迹相吻合的导向孔，然后用合适的钻头回扩成与拟铺管线尺寸匹配的通道，扩孔直径为铺设管径的1.2~1.5倍，再利用定向钻机把管线拖入孔中，完成铺设任务。
施工工艺流程：钻孔布置———轨迹设计———轨迹标定———钻机就位———开挖工作坑———导向钻进———回扩———回拖铺管———检查验收。
1.1.2适用范围一般适用于管径DN300~DN1200mm 的钢管、PE 管，最大铺管长度可达1500米。
1.2顶管施工1.2.1简介所谓顶管法施工，即是在工作坑内借助于顶进设备产生的顶力，克服管道与周围土壤的摩擦力，将管道以设计的坡度顶入土中，并将土方运走。
一节管子完成顶入土层之后，再下第二节管子继续顶进。
其原理是借助于主顶油缸及管道间、中继间等推力，把工具管或掘进机从工作坑内穿过土层一直推进到接受坑内吊起，与此同时，把紧随工具管或掘进机后管道埋设在两坑之间。

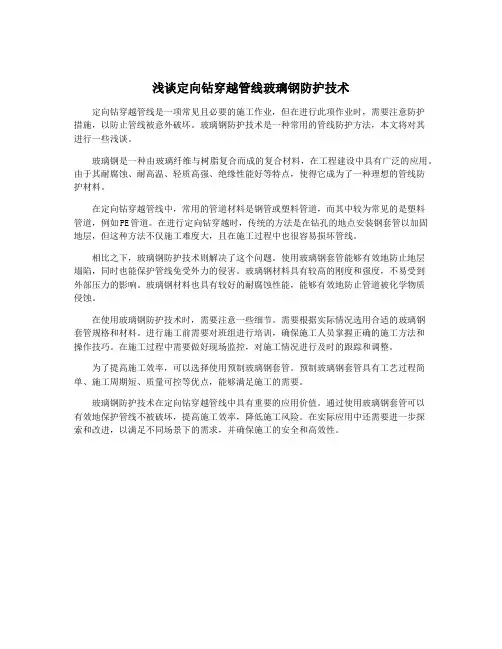

浅谈定向钻穿越管线玻璃钢防护技术
浅谈定向钻穿越管线玻璃钢防护技术定向钻穿越管线是一项常见且必要的施工作业，但在进行此项作业时，需要注意防护措施，以防止管线被意外破坏。
玻璃钢防护技术是一种常用的管线防护方法，本文将对其进行一些浅谈。
玻璃钢是一种由玻璃纤维与树脂复合而成的复合材料，在工程建设中具有广泛的应用。
由于其耐腐蚀、耐高温、轻质高强、绝缘性能好等特点，使得它成为了一种理想的管线防护材料。
在定向钻穿越管线中，常用的管道材料是钢管或塑料管道，而其中较为常见的是塑料管道，例如PE管道。
在进行定向钻穿越时，传统的方法是在钻孔的地点安装钢套管以加固地层，但这种方法不仅施工难度大，且在施工过程中也很容易损坏管线。
相比之下，玻璃钢防护技术则解决了这个问题。
使用玻璃钢套管能够有效地防止地层塌陷，同时也能保护管线免受外力的侵害。
玻璃钢材料具有较高的刚度和强度，不易受到外部压力的影响。
玻璃钢材料也具有较好的耐腐蚀性能，能够有效地防止管道被化学物质侵蚀。
在使用玻璃钢防护技术时，需要注意一些细节。
需要根据实际情况选用合适的玻璃钢套管规格和材料。
进行施工前需要对班组进行培训，确保施工人员掌握正确的施工方法和操作技巧。
在施工过程中需要做好现场监控，对施工情况进行及时的跟踪和调整。
为了提高施工效率，可以选择使用预制玻璃钢套管。
预制玻璃钢套管具有工艺过程简单、施工周期短、质量可控等优点，能够满足施工的需要。
玻璃钢防护技术在定向钻穿越管线中具有重要的应用价值。
通过使用玻璃钢套管可以有效地保护管线不被破坏，提高施工效率，降低施工风险。
在实际应用中还需要进一步探索和改进，以满足不同场景下的需求，并确保施工的安全和高效性。
浅谈定向钻穿越管线玻璃钢防护技术
浅谈定向钻穿越管线玻璃钢防护技术随着城市化进程的加速，各类地下管道的建设日益增多，但是这些管道的维护保养和改造却是一个难题。
传统的被动式管线维护和排查已经无法满足现代城市的发展需要。
定向钻穿越管线玻璃钢防护技术应运而生，成为一种高效且安全的管线维护和改造方法。
定向钻穿越管线玻璃钢防护技术是一种将锥形头推进地下，通过改变锥形头的方向和角度，控制钻孔方向的技术。
它可以在不破坏地面和地下管线的情况下，安全的穿越工程内的地下管道。
钻孔过程中，玻璃钢套管通过压力推入地下，保护管道免受机械划伤、地下水位变动等因素的影响。
1. 穿越距离长玻璃钢套管可以根据需要选择不同的直径和壁厚，适应不同的穿越管径和距离，最长穿越距离可以达到500米以上。
玻璃钢材料在耐酸碱、耐腐蚀等方面表现出色，能够长期保持使用效果。
这样即使是长距离的穿越也不会对管道本身造成损伤或是泄漏。
2. 穿越方向精度高由于定向钻穿越管线玻璃钢防护技术是通过改变锥形头的方向和角度实现的控制孔的方向和角度，因此可以保证在繁琐交叉管线区域精确穿越，借助先进的三维定位技术、井下相机和水平仪技术，可以保证穿越方向和位置的准确性。
在安装过程中可以改变钻孔方向，以适应不同的地形地貌和管线走向。
同时，对于双层或多层交叉管线，玻璃钢管可以随着穿越方向进行360度旋转，满足各种复杂的施工需求。
3. 施工周期短使用定向钻穿越管线玻璃钢防护技术可以实现随钻随套，大大缩短了施工周期。
安装地下管道套管不需要开挖大量的土方和清除地下基础，也无需拆掉上面的路面和管道等设施。
管道套管的安装可以在夜间和雨天等条件下完成，不受环境影响，同时也无暇顾及交通管制等等因素。
4. 周围环境影响小定向钻穿越管线玻璃钢防护技术不会对周围环境造成土地沉降或地面塌陷，施工过程中不会扰动地下水、电力、燃气等相关设施，不会对周边区域的居民和车辆造成负面影响。
玻璃钢材料具有很好的减震，隔音等特性，可以有效降低地面对施工的干扰。
给排水管道施工中管材的选择和穿越曲线的设计
本文为介绍目前国内非开挖技术的基本情况,以及水平定向钻拖拉法的适用条件。
详细阐述了水平定向钻拖拉法设计包括的主要内容,并说明了各主要设计参数的选取原则。
设计方案及参数的确定主要包括管材的选择与穿越曲线的设计。
水平定向钻拖拉法的常用管材为钢管与PE管,这两种管材使用水平定向钻拖拉法的技术、经济比较见表1。
表1 水平定向钻使用管材比较1.管材的选用根据钢管与PE管在水平定向钻拖拉法应用中的各自特点,一般情况下两种管材主要的适用场合如下:钢管一般用于施工场地开阔、拖拉距离长的场合;PE管适用于施工场地相对受客观条件限制、拖拉过程中要求更加灵活的场合。
相比较而言,PE管在水平定向钻拖拉法中更为常用。
2.穿越曲线的设计穿越曲线的设计是水平定向钻拖拉法设计的核心,通俗地讲就是寻找最理想的钻进路径。
拖拉管的穿越曲线由造斜段与水平段组成,图1为水平定向钻拖拉管穿越曲线示意。
图1 水平定向钻拖拉管穿越曲线示意图:2.1 水平定向钻拖拉法穿越曲线的设计过程主要如下:(1)通过对管道的技术、经济比较与论证,并对工程特点进行分析,选择最为适宜的管材。
(2)根据流量及试验压力确定管道的壁厚和管道外径D(m)。
(3)确定拖拉管水平段的埋深h(m)及长度l3(m)。
l3一般是穿越障碍物的实际需要长度。
拖拉管的最小覆土需满足以下要求:①穿越公路、铁路、河流时,其覆土厚度满足有关部门专业规范的要求,当无特别要求时,应符合表2的要求,以及有关专业规范和主管部门的要求;②敷设在建筑物基础一侧时,管道与建筑物基础的水平净距必须在持力层扩散角范围以外,尚应考虑土层扰动后的变化,扩散角不得小于45°;③敷设在建筑物基础以下时,必须经过验算对建筑物基础不会产生影响后方可确定埋深;④与现有地下管线平行敷设时,扩孔与地下管线水平净距不得小于0.6 m;⑤与现有地下管线交叉敷设时,扩孔与地下管线垂直净距在粘性土中不得小于0.5 m,在砂性土不得小于 1.0 m;⑥遇可燃性管道、特种管线,应考虑加大水平净距和垂直净距。
水平定向钻和顶管法在管道穿越道路的比较
水平定向钻和顶管法在管道穿越道路的比较摘要：结合工程实例，对水平定向钻和顶管方案在燃气管道穿越道路工程中的应用进行比较。
对于工期紧张的工程，应优先选择水平定向钻方案；若基于降低造价，则优先选择顶管方案。
关键词：燃气管道工程；非开挖技术；穿越道路；水平定向钻；顶管Comparison between Horizontal Directional Drilling and Pipe Jacking in Pipeline Crossing HighwayAbstract：The principles and merits and faults of horizontal directional drilling sche me and pipe jacking scheme are introduced．The applications of the two schemes in gas pip eline crossing highway are compared by all engineering case．For tight schedule project，the horizontal directional drilling scheme should be recommended，while for economic reas on，the pipe jacking scheme is preferred．Key words：gas pipeline project；trenchless technology；crossing highway： horizontal directional drilling；pipe jacking1概述在城市建设中，燃气管道不可避免地要穿越城市道路。
近年来，由于城市的高速发展，现代文明意识和环保意识的逐渐加强，人们对施工所造成的影响及污染也愈发重视起来。
水平定向穿越施工成本对比分析
水平定向穿越施工成本对比分析1、工程概况平顶山市城市集中供热管网扩建一期工程（水平穿越建设路）概况：起点自湛河与乌江河交汇处，沿河堤自南向北转而自西向东沿湛北路路中心线偏南4米敷设至中央花园东路，沿中央花园东路现道路中心线偏西0.8m敷设至建设路北侧，单管长度为900米。
管道材质为：聚氨酯预制直埋保温管；设计管径为：河堤及湛北路段管径为DN1000变径后变为DN900；全部管道敷设方式为无补偿电预热直埋敷设；过建设路采用定向钻穿越施工，采用冲击式钻孔机钻孔。
此次定向钻穿越长度单根为150米。
两根长度共计300米，土质为砂砾土，定向钻穿越深度为6.30米，工期30天。
2.设计方案原设计方案为钢筋混凝土顶管施工，但顶管施工与现场实际不符，没有充足的场地；考虑路面大开挖，又不符合市政府对道路开挖的要求；与中国市政工程华北设计研究总院充分沟通，考虑用定向钻穿越的施工工艺，本工艺是公司在热力工程施工中首次采用，属于新技术应用，施工难度和技术要求都比较高。
3、施工方法地下管线探测→进场→导向→回扩→回拖→管口处理→退场3.1地下管线探测。
结合设计图纸和现场探测了解到已有管道分布主要是沿建设路纵向分布，本工程为横向穿越，这就必然与已有管道有一个交汇点，要想不损坏已有管道，需考虑定向钻穿越深度，建设路南、北侧共计分布八条管道。
路南侧五条，路北侧三条，路南燃气直径300mm，深度2.2m；污水管径1000mm深度2.6m；自来水1000mm深度1.8m；慢车道污水直径1000mm深度3.0m；通信1.8m（深南北走向不做考虑）路北慢车道污水1000mm，管底高度为据路面4.5m；长途光缆1.8m 深；国防光缆2.0m深。
因为我们管道口径为1054mm考虑到扩孔为1300mm，综合路面安全，管道安全距离及各方面考虑，定向钻孔中心距离路面高度为6.3m。
3.2导向①测量放线：根据钻机中心线与入土点、出土点成一条直线的原则，按施工布置图和穿越轴线将钻机及附属配套设备安放在预定位置，确保钻机中心线与入土点、出土点成一条直线。
聚乙烯(PE)管应用于定向钻的探讨
Ｊ ） ０６ ）２０ 年第 ５ 上 海煤 气 期
维普资讯
Ｔ ａ 啊ｌ ｒ｜
的魅 力 。
算， 回拖 过 程 中 Ｐ Ｅ管 所 受 的拉伸 应 力均 远 小于 ９５ ．
ＭＰ 。如表 ３ ａ 。
表３ Ｐ Ｅ管所受 的拉伸 应力
钢管焊接焊缝施工后需要进行拍片检验， 向 定
说Ｐ８ Ｅ ０系 列管道 应 用 于定 向钻其 回拖 时所受 的拉 伸 应 力 牛９５ＭＰ ，Ｅ１０系列 管道 应用 于 定 向钻 其 ． ａＰ ０
气 、供水等公用事业管线 ，杭州燃气集团 ２ ０ ０４年 采用 Ｐ ８ ，Ｄ 系列 Ｐ Ｅ ０ Ｓ Ｒ１ ｌ Ｅ管道穿越了京杭大运河， 管径为 Ｄ ５ ，运行介质为天然气；杭州 自来水公 ４０
钻 穿越段 的焊 缝 一般 要求 １０ ０ ％全周 长拍 片 ，从 焊 接 施 工 到 拍 片 到 结果 出 来 需 要 几 天 ， 在 市 区 施 工
时， 布置在路边或者路上的管道 ， 给交通带来不便 ； Ｐ 管采用全 自 Ｅ 动焊机 ，一气 呵成 ，在施工周期上
有 明显 的优 势 。
管虽 有应 用 ，但 主要 为尝 试性应 用 。
钢 管 穿越轨 迹 Ｐ Ｅ管 穿越轨 迹
图 １ 钢 管与 Ｐ Ｅ管 穿越 轨迹 的对 比
针对不同的管径，穿越上述河流，钢管与 Ｐ Ｅ 管穿越长度 的对 比如表 ２ 。
表 ２ 钢管与 Ｐ Ｅ管穿越的对 比
应用于定向钻穿越时，钢管的硬度大，允许的
定 向钻管道回拖所需要 的牵 引力的大 小跟施 工条件、穿越处的土质条件 、回拖时的牵引速度、 管道走 向与弯 曲半径、管道直径、管道长度等诸多 因素有关，而且在回拖过程中管道所需的牵引力始
不同材质管道应用于水平定向钻穿越对比分析
划痕能力 ． 而 且 能 有 效 的 避免 不 均 匀 沉 降 以 及 提 高 抗震 性 能 。此 外。 由于 聚 乙烯 材 料 的 特 殊性 让 它 本 身 具 有 很 好 的 耐腐 性 作 用 。 ２管道受力ｂ Ｅ 较 管 道 在 回拖 的 过 程 中 ， 会 产 生 大量 的 局 部 阻 力 和 摩 擦 阻力 ， 这 些 组 合 力 被 称 为管 道 回拖 力 。钢 管 管 材具 有 较 大 的抗 拉 能 力 ， 因此 ． 它 可 以让 管 道 自身 承 受 比较 大 的 回拖 力 ， 使 用 钢 管 进 行 穿 越 可 以对 一 些 比较 宽 的 障碍 进 行 穿 越 ， 最 长 可 以达 到 １ ５ ０ ０ ｍ。 聚 乙烯管抗拉能力相对较低 ， 管 道 所 能 承 受 的 回拖 力 也 非 常 有 限 。 因此 。 穿 越 宽 度 比较 宽 的 障 碍 有一 定 的 困难 。一 般 内定 向钻 穿 越 的深度 为 ３ ０ ｍ， 钢 管 的外 径 则 为 ２ １ ９ ｍ ｍ， 钢 管 的厚 度 为 ６ ｍ ｍ， 钢 管 的屈 服 极 限 是 ２ ４ ５ ＭＰ ａ 。 在 穿 越 钢 管 的 过 程 中就 不会 发 生 径 向 屈 曲失 稳 的 情 况 。对 于管 道 径 向屈 曲失 稳 的情 况 ， 在 聚 乙烯 燃 气 管 道 工 程 技 术 规 范 中并 没 有 严 格 的规 定 ，聚 乙 烯 管 的 材 料 具 有 定 的弹 性 ．管 道 弹性 变 形 的 临 界 压力 与 穿 越 管 道 时 管 道 本 身 能 承 受 的极 限外 压 能 力 的确 定 ，一 定 要 根 据 相 关 数 据 进 行 计 算 确定 ， 所以 ， 聚 乙烯 管 道径 向 屈 曲 失稳 也 必 须 按 照 特 定 的公 式 进 行 计 算 。根 据 水 平 定 向 钻穿 越 管 道 施 工 的 具 体 情况 来 看 ， 聚 乙烯 管 在 穿 越 城 市 道 路 的过 程 中 ， 穿 越 的平 均 深 度 在 ６到 ８米 ， 在 穿 越 河 流 的过 程 中 ，聚 乙 烯管 穿越 的平 均深 度 为 １ ７ ． ６米 ，由 此 可 见 。聚 乙烯 管 在 水 平 定 向 钻 穿 越 管 道施 工 过 程 中 具 有 很 好 的 穿 越效果 。
