发动机气缸盖的拆装步骤
发动机气缸盖的拆装步骤
气缸盖的拆装步骤及注意事项：
1、首先放掉气缸盖、缸套冷却水腔的冷却水；
2、拆除与缸头和缸头附件相连接的管子。
所有向上的管口、油
孔麻布包扎好。
对拆下的螺栓、零件和垫床妥善放好；
3、拆卸时应先对气缸盖每个螺母与螺栓相对位置编号，并做好
记号，然后按对角线交叉顺序逐一拧松，取下缸头螺母用铁丝或麻绳穿起来；
4、拆除进排气阀的摇臂机构，抽出气阀顶杆，拆除缸头上的仪表；
5、吊起气缸盖。
将吊环螺栓拧入起吊螺孔中，穿好钢丝索，为
防止起重吊环被扭伤，最好在钢丝绳中加上一块撑板；
6、在起吊过程中切勿用力过猛，尤其是用电动葫芦时。
在起吊
瞬间当钢丝绳被拉紧后可用手锤垫上木块轻轻打气缸盖的侧面，并用手摇动钢丝绳使气缸盖松动，一旦松动即可缓慢吊起。
如果粘的很牢可以用撬杠小心的试撬或者用楔子在缸盖一侧打松；
7、气缸盖应用木板垫好放稳，注意保护密封面。
若不吊起或暂
不吊起活塞时，木盖将气缸口盖好，缸体上的冷却水孔道应用破布或木塞子塞住。
气缸盖拆装要注意以下这些：
1、首先放掉气缸盖、缸套冷却水腔的冷却水；
2、拆除与缸头和缸头附件相连接的管子。
所有向上的管口、油
孔麻布包扎好。
对拆下的螺栓、零件和垫床妥善放好；
3、拆卸时应先对气缸盖每个螺母与螺栓相对位置编号，并做好
记号，然后按对角线交叉顺序逐一拧松，取下缸头螺母用铁丝或麻绳穿起来；
4、拆除进排气阀的摇臂机构，抽出气阀顶杆，拆除缸头上的仪表；
5、吊起气缸盖。
将吊环螺栓拧入起吊螺孔中，穿好钢丝索，为
防止起重吊环被扭伤，最好在钢丝绳中加上一块撑板；
6、在起吊过程中切勿用力过猛，尤其是用电动葫芦时。
在起吊
瞬间当钢丝绳被拉紧后可用手锤垫上木块轻轻打气缸盖的侧面，并用手摇动钢丝绳使气缸盖松动，一旦松动即可缓慢吊起。
如果粘的很牢可以用撬杠小心的试撬或者用楔子在缸盖一侧打松；
7、气缸盖应用木板垫好放稳，注意保护密封面。
若不吊起或暂
不吊起活塞时，木盖将气缸口盖好，缸体上的冷却水孔道应用破布或木塞子塞住。

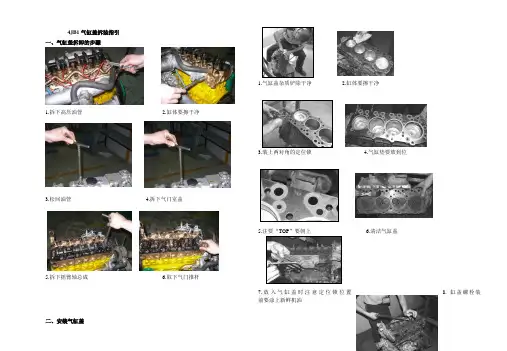

4JB1气缸盖拆装指引
4JB1气缸盖拆装指引
一、气缸盖拆卸的步骤
1.拆下高压油管
2.缸体要擦干净
3.松回油管
4.拆下气门室盖
5.拆下摇臂轴总成
6.取下气门推杆
二、安装气缸盖
1.气缸盖杂质铲除干净
2.缸体要擦干净
3.装上两对角的定位锁
4.气缸垫要放到位
5.注要“TOP ”要朝上
6.清洁气缸盖
7.放入气缸盖时注意定位锁位置 8. 缸盖螺栓装
前要涂上新鲜机油
9. 缸盖螺栓拧紧特别要注意，一定要从中间往两边的顺序进行
11. 气缸盖安装完毕后，先把推杆、摇臂
安装，调整好气门间隙，然后安装气门室盖、装上进气歧管、喷油器、预热塞、高压油管等以及其他外围部件。
气缸盖安装完毕后，先把推杆、摇臂安装，调整好气门间隙，然后安装气门室盖、装上进气歧管、喷油器、预热塞、高压油管等以及其他外围部件。
10. 用扭力扳手按规定扭矩和顺序分两到三次把螺栓拧紧。
气缸盖的拆装步骤注意事项
气缸盖的拆装步骤注意事项气缸盖是发动机的重要部件之一，它位于汽车发动机的上方，起到密封气缸的作用。
在发动机维修或更换气缸盖时，需要进行拆装操作，下面将介绍气缸盖的拆装步骤及注意事项。
一、拆卸气缸盖的步骤：1. 准备工作：首先，需要将发动机停止运转，并确保发动机处于冷却状态，以免烫伤自己。
另外，为了避免出现部件丢失或装配错误的情况，可以拍摄或记录下拆卸过程中的每个步骤。
2. 卸下进气管和排气管：先拆卸进气管和排气管，需要使用扳手和扳手等工具，将相关螺栓松开，并将管路组件从气缸盖上取下。
3. 卸下气缸盖螺栓：使用扳手，逆时针松开气缸盖上的螺栓。
通常，气缸盖螺栓分布在盖子的四周，需要按照一定的顺序依次松开。
4. 拆卸气缸盖：轻轻将气缸盖从发动机上抬起，需要注意避免对发动机其他部件造成损坏。
5. 清洁工作：拆卸下来的气缸盖上可能会有油污和碳垢，需要用清洁剂将其清洗干净，以确保气缸盖的表面整洁。
二、安装气缸盖的步骤：1. 安装新的气缸盖垫片：在安装新的气缸盖之前，需要先安装垫片。
垫片的选择应该与发动机型号相匹配，并确保垫片的质量可靠。
2. 安装气缸盖：将清洁过的气缸盖小心地放置到发动机上，并确保与气缸盖垫片完全贴合。
3. 固定气缸盖螺栓：使用扳手，顺时针旋紧气缸盖上的螺栓。
同样，需要按照一定的顺序依次旋紧螺栓，并确保螺栓的紧固扭矩符合规定。
4. 安装进气管和排气管：将之前卸下的进气管和排气管重新安装到气缸盖上，并使用扳手和扳手等工具将相关螺栓紧固。
5. 清洁工作：完成气缸盖的安装后，需要对发动机进行清洁工作，以确保没有残留的油污和碳垢。
三、气缸盖拆装的注意事项：1. 注意安全：在拆装过程中，一定要注意自身安全，特别是在拆卸气缸盖时，要避免烫伤和其他伤害。
2. 仔细记录：在拆卸过程中，可以使用照片或记录仪器记录每个步骤，以便后续装配时参考，避免出现装配错误。
3. 清洁工作：在拆卸和安装气缸盖之前，要保持工作区域的清洁，以避免进入杂质和碎片，影响发动机的正常运行。
发动机气缸盖拆装步骤及注意事项
发动机气缸盖拆装步骤及注意事项发动机气缸盖是发动机的重要部件，它紧密地固定在发动机缸体上，覆盖着气缸和气门机构。
在一定的使用寿命之后，由于气缸盖内部的摩擦和热胀冷缩等因素的影响，可能会出现气缸盖漏气和损坏等情况，此时需要进行气缸盖的拆装维修。
下面是发动机气缸盖拆装的步骤及注意事项。
步骤：1、准备工具和材料。
拆卸发动机气缸盖需要使用一些特殊的工具，如扳手、扭力扳手、千斤顶、气门弹簧压缩器等。
除此之外，还需要准备新的气缸盖垫片和密封胶水等。
2、排除系统压力。
在拆卸气缸盖前，需要排除冷却液和润滑油的压力，避免在拆卸过程中出现喷溅和污染等问题。
3、卸除气门弹簧。
使用气门弹簧压缩器卸除气门弹簧，然后取下气门和气门导管等部件。
4、拆卸气缸盖。
使用扳手或扭力扳手依次卸除气缸盖上的螺栓，在拆卸过程中需要注意螺栓的顺序和位置，避免出现螺栓搭错或遗漏的情况。
5、清洁和检查。
在拆卸气缸盖后，需要清洁气缸盖和缸体的接口部位，并对气缸盖进行全面检查，排除各种潜在问题。
6、安装新的气缸盖。
在安装新的气缸盖前，需要将气缸盖垫片和密封胶水涂抹在气缸盖的接口部位。
然后按照反向顺序，依次将气缸盖上的螺栓拧紧即可。
注意事项：1、拆卸气缸盖前，必须先排除系统压力，并将冷却液和润滑油排出，避免喷溅和污染。
2、在卸除气门弹簧和气门等部件时，需要使用专用工具，并按照正确的顺序操作。
3、在拆卸螺栓时，需要按照正确的拆卸顺序和力度，避免出现螺栓搭错或遗漏的情况。
4、在安装新的气缸盖时，需要将气缸盖垫片和密封胶水涂抹在气缸盖的接口部位，以确保密封性能。
5、在拆卸和安装气缸盖时，需要注意保持工作区域的清洁，避免灰尘和杂物进入发动机内部。
发动机气缸盖拆装步骤及注意事项
发动机气缸盖拆装步骤及注意事项
发动机气缸盖是发动机的重要部件之一，它的拆装需要非常谨慎和细心。
下面我们来详细了解一下发动机气缸盖的拆装步骤及注意事项。
一、拆卸气缸盖
1.先拆卸进气管和排气管，以及其他与气缸盖相连的零部件。
2.拆卸气门盖和气门弹簧，注意弹簧的顺序和位置。
3.拆卸气门杆和气门，注意标记每个气门的位置。
4.拆卸气缸盖螺栓，按照规定的顺序和力度拆卸。
5.拆卸气缸盖，注意不要损坏气缸盖和气缸盖垫片。
二、安装气缸盖
1.清洗气缸盖和气缸盖垫片，确保表面干净平整。
2.安装气缸盖垫片，注意方向和位置。
3.安装气缸盖，按照规定的顺序和力度拧紧螺栓。
4.安装气门和气门杆，注意位置和顺序。
5.安装气门弹簧和气门盖，注意弹簧的顺序和位置。
6.安装进气管和排气管，以及其他与气缸盖相连的零部件。
三、注意事项
1.拆卸和安装气缸盖时，要使用专业工具和设备，确保操作安全和正确。
2.拆卸和安装气缸盖时，要注意不要损坏气缸盖和气缸盖垫片，以免影响发动机的正常工作。
3.拆卸和安装气缸盖时，要按照规定的顺序和力度拧紧螺栓，以确保气缸盖的密封性和稳定性。
4.拆卸和安装气缸盖时，要注意清洗气缸盖和气缸盖垫片，确保表面干净平整，以免影响密封性。
5.拆卸和安装气缸盖时，要注意标记每个气门的位置，以免安装时出现错误。
拆卸和安装气缸盖是一项非常重要的工作，需要非常谨慎和细心。
只有按照规定的步骤和注意事项进行操作，才能确保发动机的正常工作和安全运行。
缸盖的拆装步骤及注意事项
缸盖的拆装步骤及注意事项缸盖是发动机的重要部件之一，它位于汽车发动机的上部，覆盖在气缸体上，起到密封气缸的作用。
缸盖的拆装是汽车维修中常见的操作，下面将介绍缸盖的拆装步骤及注意事项。
一、缸盖的拆装步骤1.准备工作需要将车辆停在平整的地面上，并拉起手刹。
然后，打开车辆的引擎盖，找到发动机缸盖的位置。
2.排出冷却液在拆卸缸盖之前，需要排出发动机内的冷却液。
可以找到冷却液排出口，将其打开，将冷却液排出。
3.拆卸进气系统接下来，需要拆卸进气系统。
先拆下进气管，然后拆下进气歧管，最后将进气系统与缸盖分离。
4.拆卸排气系统类似地，需要拆卸排气系统。
先拆下排气管，然后拆下排气歧管，最后将排气系统与缸盖分离。
5.拆卸进气歧管和排气歧管在拆卸缸盖之前，需要拆卸进气歧管和排气歧管。
先拆下进气歧管上的螺栓和螺母，然后将进气歧管与缸盖分离。
接着，拆下排气歧管上的螺栓和螺母，将排气歧管与缸盖分离。
6.拆卸缸盖螺栓缸盖固定在气缸体上的螺栓较多，需要逐个拆下。
按照规定的拆卸顺序，将缸盖上的螺栓一个一个地拆下，并按顺序放在安全的地方。
7.拆卸缸盖当所有螺栓都拆下后，可以小心地将缸盖从气缸体上取下。
注意，缸盖可能比较重，需要注意安全。
二、缸盖拆装的注意事项1.注意安全在拆装缸盖的过程中，需要注意安全，避免发生意外。
可以戴上手套和护目镜，防止受伤。
2.记录拆卸顺序在拆卸缸盖螺栓时，需要按照规定的顺序进行，以免出现混乱。
可以在拆卸时记录每个螺栓的位置，以便在安装时能够正确安装。
3.检查缸盖和气缸体在拆卸缸盖后，需要检查缸盖和气缸体的状况。
检查是否有裂缝、变形或其他损坏，如果有需要修理或更换。
4.清洁工作在安装新的缸盖之前，需要彻底清洁气缸体和缸盖的接触面。
可以使用清洁剂和刷子进行清洁，确保没有杂质和油污。
5.正确安装缸盖在安装新的缸盖时，需要按照规定的顺序进行，确保螺栓的紧固力均匀。
可以使用扭力扳手进行螺栓的紧固，以确保达到正确的扭矩。
航空发动机气缸体的拆装方法
航空发动机气缸体的拆装方法航空发动机气缸体的拆装是一个非常复杂且需要高度专业知识和技能的工作。
气缸体是发动机的重要组成部分，负责容纳活塞和气缸套，并提供压缩空气和混合气体进行燃烧的空间。
其拆装需要严格的操作流程和注意事项，本文将从准备工作、拆卸、清洗、检查、安装等方面详细介绍气缸体的拆装方法。
一、准备工作拆卸航空发动机气缸体之前，需要进行充分的准备工作，确保操作的安全和顺利进行。
准备工作主要包括以下几个方面：1.确认工具和设备齐全：拆卸和安装气缸体需要使用各种专业工具，如扭力扳手、气缸量具、活塞环钳等。
确保这些工具齐全并处于良好状态。
2.保证工作环境清洁：将拆卸和安装气缸体的工作区域清洁干净，确保没有杂物或者灰尘等干扰操作的因素。
3.润滑剂和清洁剂准备：在拆卸和安装过程中，需要使用润滑剂和清洁剂，以保证零部件的正常运转和清洁。
4.安全防护：在进行拆卸和安装工作时，必须做好安全防护工作，如佩戴手套、护目镜等，避免因为零部件的意外移动造成伤害。
5.拆装手册准备：在对航空发动机气缸体进行拆装之前，应该准备好对应型号的拆装手册，以便参考相关拆装操作步骤和注意事项。
二、拆卸气缸体1.拆卸工作顺序：在进行气缸体拆卸前，需要根据拆装手册上的拆卸顺序，按照由上至下、由外至内的顺序依次进行，确保操作的连贯性和安全性。
2.拆卸进气和排气管路：首先需要拆卸进气道和排气道，将空气管路从气缸体上一一拆卸下来。
3.拆卸汽门和开关机构：依照拆装手册的要求，拆卸气门和开关机构，确保拆卸过程中不损坏气门和气门座。
4.拆卸气缸盖和活塞组件：拆卸气缸盖前，需要先松开气缸盖上的螺栓，并按照交叉顺序逐渐松开，以避免变形损坏。
然后将气缸盖和活塞组件一并拆卸下来。
5.拆卸气缸套：在拆卸气缸套时，需要使用专用的拆卸工具将气缸套逐渐拆卸下来，同时注意不要损坏气缸套和气缸体。
三、清洗和检查1.清洗工作：在拆卸下来的气缸体需要进行清洗，以去除老化油污和其他杂物。
任务四：发动机气缸盖分解组装
姓名：学号：
发动机学案四：
任务四：发动机气缸盖分解组装
学习目标：
1、了解发动机气缸盖的作用；
2、能够完成发动机气缸盖的分解与组装；
3、掌握发动机气缸盖的分解与组装的注意事项；
4、做好车间7S管理；
5、能查阅相关资料，完成工作页的填写。
学习准备：相关的学习资料，发动机台架、发动机拆装台架，相关工具、设备等。
学习过程：
1、发动机气缸盖有什么作用？
2、气缸盖分解前准备工作
1）工具设备准备：气缸盖，拆装台，常用工具，桑塔纳专用工具等。
2）人员准备：穿工作服，穿工作鞋。
3、分解气缸盖：
1）气缸盖总成摆放在工作台上；
2）拆下凸轮轴正时齿轮；
3）从凸轮轴上取下半月键；
4）拆卸凸轮轴轴承盖。
请说明如何凸轮轴轴承盖的拆卸顺序？
5）取下凸轮轴和凸轴油封；
6）取出各缸液压挺柱；
（1）为什么液压挺柱不可互换？
（2）液压挺柱有什么作用？
7）用气门弹簧专用工具将气门弹簧压下，取出气门锁片和气门弹簧；
使用专用工具要注意哪些问题？
8）取出各缸进排气门
拆卸气门时要注意气门做标记，请说明原因。
9）用气门油封钳取出气门；
10）用专用工具取出气门导管。
4、清洁测量
1）气缸盖测量要注意什么？
2）看图填写。
5、装配顺序与拆相反。
6、简述安装凸轮轴油封。
学生自评优秀合格不合格总评在位置上打“√”
教师自评优秀合格不合格
在位置上打“√”。
发动机气缸盖拆装 ppt课件
任务一
• 气缸盖功用：密封气缸上部，并与活塞顶部和气缸壁 一起形成燃烧室。
• 结构：气缸盖内部有与气缸体相通的冷却水套，应有 进、排气门座及气门导管孔和进、排气通道，有燃烧 室、火花塞座孔（汽油机）或喷油器座孔（柴油机） ，有些还有用以安装凸轮轴的轴承孔。
• 材料： 灰铸铁、合金铸铁、铝合金。 • 类型：单体气缸盖、整体气缸盖。
任务二
气缸盖的拆装思路：
1、先看后动，先想后拆。 2、拆装时应选择最合适的工具并按循序摆好零件。 3、拆装时应遵从先拆后装、后拆先装原则。 4、拆装时螺丝的松紧原则：左松右紧、内紧外松（反丝 除外）。 解释：
松-逆时针为松。 紧-顺时针为紧。注：是我们面对螺丝。
思考:
1、如果你要更换一双新的袜子，应该怎么做，又该有一 个什么样的思路 ?
明确目的：更换新袜子
思路及步骤：1、松鞋带
2、拖鞋
带。
3、脱先拆后装、后拆先装。
任务三
任务四
任务五
任务六
任务七
下节课安排
气缸盖内部有与气缸体相通的冷却水套应有进排气门座及气门导管孔和进排气通道有燃烧室火花塞座孔汽油机或喷油器座孔柴油机有些还有用以安装凸轮轴的轴承孔
复习
发动机零部件的认识： 进气歧管、排气歧管、节气门（油门
）、机油加注口盖、气缸盖罩、凸轮轴、 凸轮轴正时齿轮、气缸盖。
汽缸盖的拆装
勇
1813班
主讲：张
实训学习目标
气缸的拆装实训报告
一、实训目的与要求本次气缸的拆装实训旨在通过实际操作，使学生掌握汽车发动机气缸的拆装方法、步骤及注意事项，巩固和加深对汽车发动机构造和原理的理解。
具体目标如下：1. 熟悉气缸的结构及其在发动机中的作用。
2. 掌握气缸拆装的正确步骤和操作方法。
3. 学会使用相关工具和设备进行气缸拆装。
4. 了解气缸拆装过程中的安全注意事项。
5. 培养良好的操作习惯和团队协作精神。
二、实训内容本次实训以一辆普通汽油发动机为例，对气缸进行拆装。
实训过程分为以下步骤：1. 气缸的拆卸1.1 准备工作：穿戴好安全防护用品，如安全帽、眼镜、手套等。
1.2 拆卸气缸盖：旋松气缸盖螺栓，取下气缸盖，注意不要损坏气缸盖密封垫。
1.3 拆卸气门组和气门导管：旋松气门弹簧锁紧螺钉，取下气门弹簧、气门锁片和气门，检查气门和气门座的磨损情况。
1.4 拆卸活塞连杆组：旋松活塞销螺栓，取下活塞、活塞销和连杆，检查活塞和连杆的磨损情况。
1.5 拆卸气缸套：根据气缸套与气缸体的连接方式，使用专用工具拆卸气缸套。
2. 气缸的清洗与检查2.1 清洗气缸套：使用清洗剂和刷子清洗气缸套内壁，去除油污和积碳。
2.2 检查气缸套：检查气缸套的磨损情况，测量气缸套的尺寸和圆柱度，确定是否需要更换。
2.3 检查气缸体：检查气缸体的磨损情况，测量气缸体的尺寸和圆柱度，确定是否需要更换。
3. 气缸的安装3.1 安装气缸套：将清洗干净的气缸套涂抹适量润滑油，装入气缸体内，注意安装方向和位置。
3.2 安装活塞连杆组：将活塞、活塞销和连杆组装好，涂抹适量润滑油，装入气缸套内。
3.3 安装气门组和气门导管：将气门、气门弹簧和气门锁片组装好，装入气缸盖内，注意安装顺序和方向。
3.4 安装气缸盖：将气缸盖安装到气缸体上，旋紧气缸盖螺栓，注意拧紧力矩。
4. 气缸的检查与调试4.1 检查气缸间隙：使用量缸表测量活塞与气缸套之间的间隙，确保间隙符合要求。
4.2 检查气门间隙：使用气门间隙检测器测量气门间隙，确保气门间隙符合要求。
《气缸盖的拆装》PPT课件
作业
用思维导图的方式画出汽缸盖的标准工艺流程和注意事项，并上传到职教云课堂。
