现浇混凝土板、墙柱平整度、垂直度质量控制方案
现浇混凝土板、墙柱平整度、垂直度的质
量控制方案
一、混凝土板的平整度模板支撑改进和不断完善模板支撑体系
1、模板支撑体系中禁止做法
①禁止使用较差模板,最好使用较好的模板；
②禁止使用方木的宽面，必须是长边垂直于模板面;
③禁止使用方木做支模架立杆；
④禁止同一面使用不同规格的方木；
⑤禁止立杆支撑悬空；
⑥禁止梁底使用垫木块支撑,钢管支撑必须贴模板底;
⑦禁止固定模板件使用方木,只能使用钢管；
⑧外侧模梁板严禁用铁丝拉;
2、模板支撑体系的做法和要求
A、底板支撑体系的做法和要求
①模板与模板之间的拼缝控制在2mm以内，拼缝之间最好用木工专用胶带粘贴；
②平板铺设时,对于跨度较大的板在中间部位起5mm左右的高度；
③选用平直的方木铺设在板底或梁底，间距控制在150～200mm左右；
④板底方檩木铺设离梁边距离不大于150mm；
⑤大板跨、楼板厚度比较大的板,中间板底方檩木应加密；
⑥梁步步紧不得大于600mm；
⑦大板跨、楼板厚度比较大的板立杆支撑应双扣件固定；
⑧按规范设置纵横扫地杆；
⑨大板跨、楼板厚度比较大的板,中间支模架必须设置剪刀撑；
⑩在三道墙体同一端，采用钢管水平对拉,以增加模板支撑整体性.
⑾模板支撑应隔层拆除；
3、顶板平整度测量工具、测量方法
测量工具：激光扫平仪、塔尺、水准仪。
测量方法:
（1）按板的大小，划分为大板、中板和小板；大板测量9个点,中板
7个点，小板5个点,如下图；
小板中板大板
(2）把激光扫平仪固定在一个位置，用水准仪分别测出红外线在每个测量点塔尺上投射的标高;
(3）现浇砼板底面平整度的允许偏差为8mm，如出现极差≧15mm，则整
板所有测量点均视为不合格.
2、板平整度的控制流程
本工程板平整度的控制项目实测实量、分户验收制度严格执行，具体的措施贯彻到整个施工过程当中:（1）模板安装后，施工单位进行自
检，模板平整度控制在8mm之内;(2）自检并整改合格后，（4）板拆底
模后自检,并把自检数据报送监理;（5)把模板的测量数据与混凝土的测
量数据进行对比、总结；
3、施工过程中出现的问题及应对措施
(1)模板平整度的控制。
控制板底水平钢管的水平度，允许偏差同样为
8mm;
(2)混凝土板平整度出现不合格点的情况及一般应对措施
在施工过程中，板平整度不合格主要有板中间下沉、板边角下沉和整板倾斜三种情况。
A.板中间下沉的应对措施
板中间下沉常见于跨度较大的板,一般是由于安装模板时未按规范的要求进行起拱造成的。
B.板边角下沉
造成混凝土板边角下沉的原因很多,如木方、钢管不符合要求,浇筑混凝土地泵的振动，板底水平钢管不平等。
本工程施工过程中主要采用下列措施：支模板时,板底方木间距不能超过250mm，靠近梁边的方木距梁边少于150mm；清理不符合标准的方木;清理不符合要求的钢管；检查模板时先验收梁底标高，梁高合格后再测板底水平钢管。
C．整板倾斜
出现整板倾斜的情况，一般是由于板底水平钢管水平度没控制好而造成，控制好板底水平钢管的水平度即可解决。
二、混凝土墙柱的垂直度、平整度及做法和要求
1、砼墙、柱模板支撑体系的做法和要求
①砼墙模板应进行尺寸混凝土墙柱的垂直度、平整度排版，尽量不出现小模板；
②墙板支模时在墙板钢筋下脚水平钢筋和纵向钢筋处焊接模板控制定位筋。
③在立外墙模板时，其模板必须下挂200mm(保证新老砼接头处平整度）。
③螺杆洞设置为板底以上第一道至板底≦250mm，顶板以下第一道至顶板≦250mm,其余均匀分部，横向螺杆控制在≦500mm。
④墙模板单面完成后，在钢筋墙板上设置模板限位条,按450mm梅花形放置，注意在模板拼缝处两边加密三道，顶板处一道，中间设二道
⑤在梁与墙之间的墙板用钢管将梁与墙整体夹在一起,防止墙与梁错位.
⑥墙模板的方木长度应从底部到顶部通长;
⑦墙模板的方木按250mm一道均匀分部，两边方木到端部;
⑧墙板柱底部必须要有板条进行加固和止浆措施；
2、混凝土墙柱的垂直度、平整度的测量
1、测量工具、测量方法及允许偏差
测量工具:激光水平仪、拉尺、靠尺、塞尺。
测量方法:墙柱模板的垂直度用激光水平仪、拉尺进行测量。
然后记录顶部、中部及底部位置激光水平仪在拉尺上的数字，作为一组数据.柱子需每个面测一组数据，剪力墙两面需各测三组数据.拆模后,混凝土的垂直度可用靠尺进行测量；混凝土的平整度可用靠尺和塞尺进行测量.
允许偏差:垂直度、平整度≦8mm，如该构件出现偏差≧10mm,则该构件的各组数据均视为不合格。
2、混凝土墙柱垂直度、平整度的控制流程
可参照上述顶板平整度的控制流程。
3、混凝土墙柱垂直度、平整度的控制措施
（1）混凝土墙柱垂直度的控制：模板垂直度的允许偏差为8mm且坚持下小上大的原则；剪力墙两面均需各安装两道斜撑,如剪力墙长度大于
3m，则需安装3道斜撑；统一木方尺寸;增加墙柱的钢筋内撑；
（2）混凝土墙柱平整度的控制：平整度超出允许偏差一般出现在墙与梁交接的地方;在支模板时该部位上部用木方连接墙和梁,中部用木板连接，下部用木方紧压拼缝.
图片展示说明
剪力墙端头
三、自检流程
砼工程控制流程：
模板支撑方案、模板支撑体系禁止做法、模板支撑体系做法和要求
1
2、对照“支撑体系的禁止做法和支撑体系基本要求"逐个自检整改;
3、模板自检验收后，项目部实行全部位实测自检，根据数据再进行整改；
4、重视监理检查验收，把监理提出整改问题落到实处。
以弥补项目部自检中的不足之处。
5、加强砼浇筑中的旁站作用.
四、防实测措施
1、楼板厚度控制措施
①在板块上放置好预制的楼板厚度块（卫生间、厨房、阳台、屋面禁止使用),以控制标高；
②砼抹平时,必须在柱子或墙之间拉500水平线；
③施工单位必须用制作好的楼板厚度标尺检测；
2、顶板水平度控制措施
①板跨偏大的，必须设置长跨方向的剪刀撑；
②板跨偏大的，支撑立杆应采用双扣件固定；
3、砼墙垂直度控制措施
①砼浇筑时,泵管必须采用轮胎垫板，不许直接放在钢筋上；
②模板支撑体系调平、调直后，墙体之间采用剪刀式相互支撑，以增加模板支撑的整体性和稳定性；
③在三道墙体同一端，采用钢管水平对拉,以增加模板支撑整体性。
4、露筋、蜂窝麻面控制措施
①钢筋验收时，板底筋保护层、梁两侧钢筋保护层作为重点检查项目;
②柱、墙体钢筋偏位时必须经过处理再封模；
③柱、墙体浇砼之前，必用先浇灌同比例水泥砂浆处理;
④模板之间必须有防漏浆垫;。

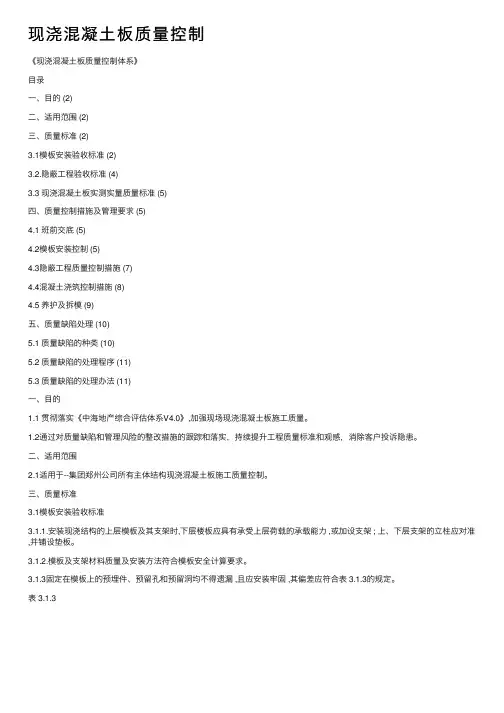

现浇混凝土板质量控制
现浇混凝⼟板质量控制《现浇混凝⼟板质量控制体系》⽬录⼀、⽬的 (2)⼆、适⽤范围 (2)三、质量标准 (2)3.1模板安装验收标准 (2)3.2.隐蔽⼯程验收标准 (4)3.3 现浇混凝⼟板实测实量质量标准 (5)四、质量控制措施及管理要求 (5)4.1 班前交底 (5)4.2模板安装控制 (5)4.3隐蔽⼯程质量控制措施 (7)4.4混凝⼟浇筑控制措施 (8)4.5 养护及拆模 (9)五、质量缺陷处理 (10)5.1 质量缺陷的种类 (10)5.2 质量缺陷的处理程序 (11)5.3 质量缺陷的处理办法 (11)⼀、⽬的1.1 贯彻落实《中海地产综合评估体系V4.0》,加强现场现浇混凝⼟板施⼯质量。
1.2通过对质量缺陷和管理风险的整改措施的跟踪和落实，持续提升⼯程质量标准和观感，消除客户投诉隐患。
⼆、适⽤范围2.1适⽤于--集团郑州公司所有主体结构现浇混凝⼟板施⼯质量控制。
三、质量标准3.1模板安装验收标准3.1.1.安装现浇结构的上层模板及其⽀架时,下层楼板应具有承受上层荷载的承载能⼒ ,或加设⽀架 ; 上、下层⽀架的⽴柱应对准,并铺设垫板。
3.1.2.模板及⽀架材料质量及安装⽅法符合模板安全计算要求。
3.1.3固定在模板上的预埋件、预留孔和预留洞均不得遗漏 ,且应安装牢固 ,其偏差应符合表 3.1.3的规定。
表 3.1.33.1.4现浇结构模板安装的偏差应符合表3.1.4的规定。
表3.1.43.1.5模板的接缝不应漏浆;在浇筑混凝⼟前,⽊模板应浇⽔湿润 .但模板内不应有积⽔;3.1.6模板与混凝⼟的接触⾯应清理⼲净并涂刷隔离剂 ,但不得采⽤影响结构性能或妨碍装饰⼯程施⼯的隔离剂 ;3.1.7浇筑混凝⼟前 ,模板内的杂物应清理⼲净;3.1.8对跨度不⼩于4m的现浇钢筋混凝⼟梁、板,其模板应按设计要求起拱;当设计⽆具体要求时,起拱⾼度宜为跨1/1000~3/1000。
3.2.隐蔽⼯程验收标准3.2.1钢筋原材进场应按规范要求取样，并实验合格。
混凝土(模板、钢筋)结构工程施工质量验收规范
混凝土（模板、钢筋）结构工程施工验收预埋件和预留孔洞的允许偏差注：检查中心线位置时,应沿纵、横两个方向量测,并取其中的较大值。
现浇结构模板安装的允许偏差及检验方法注：检查轴线位置时，应沿纵、横两个方向量测，并取其中的较大值。
钢筋加工的允许偏差原材料每盘称量的允许偏差钢筋安装位置的允许偏差和检验方法现浇结构尺寸允许偏差和检验方法注：检查轴线、中心线位置时，应沿纵横两个方向量测,并取其中的较大值。
混凝土设备基础尺寸允许偏差和检验方法【最新资料Word版可自由编辑！】1Z101000 工程经济1Z101010 资金时间价值的计算及应用P111．利息的计算P112. 资金等值计算及应用P513。
名义利率于有效利率的计算P111Z101020 技术方案经济效果评价P1421．经济效果评价的内容P1422。
经济效果评价指标体系P1823。
投资收益率分析P1924。
投资回收期分析P2225. 财务净现值分析P2426. 财务内部收益率分析P2527. 基准收益率的确定P2628. 偿债能力分析P281Z101030 技术方案不确定分析P3131．不确定性分析P3132．盈亏平衡分析P3333．敏感性分析P381Z101040 技术方案现金流量表的编制P4141．技术方案现金流量表P4242．技术方案现金流量表的构成要素P451Z101050 设备更新分析P5351．设备磨损与补偿P5352．设备更新方案的比选P5553．设备更新方案的比选方法P561Z101060 设备租赁与购买方案的比选分析P6161．设备租赁与购买的影响因素P6162．设备租赁与购买的比选分析P621Z101070 价值工程在工程建设中的应用P6671．提高价值的途径P6772．价值工程在工程建设应用中的实施步骤P711Z101080 新技术、新工艺和新材料应用方案的技术经济分析P7881．新技术、新工艺和新材料应用方案的选择原则P7982．新技术、新工艺和新材料应用方案的技术分析P7983．新技术、新工艺和新材料应用方案的经济分析P801Z102000 工程财务1Z102010 财务会计基础P8411．财务会计的职能P8412．会计核算的原则P8513．会计核算的基本前提P8614．会计要素的组成和会计等式的应用P881Z102020 成本与费用P9121．费用与成本的关系P9122. 工程成本的确认和计算方法P9323。
5.1 混凝土剪力墙垂直度、平整度的控制
检验合格率：检验合格率=（W-N）/W=（200-50）/200×100%=75%
中国建筑第五工程局
制表人：覃雪峰 制表日期：2012年6月
序号 1 2 3
4 5 6
不合格项 剪力墙根部胀模 剪力墙顶部胀模 剪力墙阴角处胀模
模板接缝处平整度超差 混凝土过振跑模 其他 合计
频数 27 9 7
3 2 2 50
中国建筑第五工程局
小组名称 课题名称 活动日期
盘锦佳兆业中心项目质量控制qc小组 混凝土剪力墙垂直度、平整度的控制 2012年6月—2012年9月
注册日期 注册号 课题类型 现场攻关型
培训学习
活动次数 活动宗旨
小组成员均接受TQC基础知识教育培训
每月3次 出勤率 98%
培训时间
发言率
48小时
100%
现场验证
剪力墙根部无定位钢筋，墙根部容易偏移。焊接定位 钢筋或埋置定位桩后，这一现象有了明显的改观。
周成
要因
由于模板排设方法不恰当，到剪力墙顶部及剪力墙阴
13 现场验证 角处仅剩小块板条，加固难度大，很容易产生胀模现 象，导致混凝土垂直及平整度超差。模板重新排设后， 垂直平整度有了明显提高。 覃雪峰 要因
序号 未端因素 确认方法 确认情况
工人属于操作者，但由于质量意识不高、工作责任心不强，常会 1 工人质量意识不 高 调查分析 导致施工工艺执行的随意性，质量会发生波动。通过项目经理、 项目班子对劳务公司及施工班组的谈话交流，工人责任心有了加 强，施工质量有显著提高。 2 新人多，水平参 差不齐 技术交底不到位 调查分析 对操作层进行岗前培训，使操作人员熟悉我司模板安装方法与质 量要求，有利于质量的提高。 经过现场资料查阅，技术交底针对性强，可操作性高，资料齐全， 并所有工人已签字确认。 由于劳务班组自检人员及项目部管理人员不仔细，没有在合模的 4 专检人员不仔细 调查分析 时候对每一板墙进行复核，导致混凝土成型后垂直平整度超差。 对此，要求劳务队增加专人自检，项目部制定并严格执行岗位责 任制。 5 通丝螺杆螺距过 大 现场验证 螺杆螺距过大，在混凝土振捣的时候容易松动，换成圆钢细丝螺 杆后，这一现象有了改观。 楞木扭曲、厚度不一，模板起皮、皱曲，会造成混凝土接缝不平， 混凝土垂直及平整度超差，经过认真选型、调换，效果有所改观。 覃雪峰 非要因 尹福军 要因 覃雪峰 非要因 涂兴宏 要因
混凝土结构实体检验专项方案
保障性住房（姚坊）一期工程结构实体检验方案编制单位：福建远方建设有限公司一、说明依据《混凝土结构工程施工质量验收规范》GB50204-2015的要求，对涉及到结构安全的重要部位应进行结构实体检验，承担结构实体检验的试验室应具有相应的资质。
根据杭保障性住房（姚坊）一期工程特点，为认真对待本次基础及主体结构实体检验，特制定本检验方案。
具体检测内容为：1、混凝土强度、钢筋保护层厚度，层高，楼板厚度；以及工程合同约定的项目，当工程合同无特别约定时，对混凝土强度的检验，应以在混凝土浇筑地点制备并与结构实体同条件养护的试件强度为依据。
砖砌分项中的砌体砂浆饱满度、砌体垂直度、表面平整度、水平灰缝平直度、十皮灰缝水平厚度、楼（顶）面标高、洞口（后塞口）尺寸、轴线开间。
二、工程概况本工程地质勘察工作由福建磐基岩土工程勘察有限公司勘察，建筑面积:总建筑面积15634.139m2。
建筑高度：7#、9#、11#、12#、13#、15#/16#楼建筑高度均为18.25m，为二类高层建筑。
层数：7#、9#、11#、12#、13#、15#、16#建筑层数均为地上5层。
层高：7#、9#、11#、13#、15#、16#楼一层的高度均为2.19m，2~5层的高度均为3m；12#楼一层的高度为5.19m，2~5层的高度均为3m。
1、混凝土结构设计强度等级：2、钢筋保护层设计厚度：三、实体检验（一）混凝土分项（GB50204——2002）：1、混凝土强度检验1）混凝土标准养护试件的取样及留置规定：①每拌制100盘且不超过100M3的同配合比的混凝土，取样不得少于一次；②每个工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于一次；③当一次连续浇筑超过1000M3时，同一配合比的混凝土每200M3取样不得少于一次；④每一楼层、同一配合比的混凝土，取样不得少于一次；⑤每次应至少留置一组标准养护试件，指导模板拆除的同条件养护试件的留置组数应根据实际需要确定。
控制浇筑过程中的水平与垂直度
控制浇筑过程中的水平与垂直度随着现代城市建设的快速发展，大量建筑物的兴建成为常态。
在建筑过程中，浇筑是一个重要的环节。
然而，由于浇筑过程涉及到混凝土的施工，往往容易出现水平和垂直度不准确的问题。
本文将探讨如何控制浇筑过程中的水平与垂直度，以保证建筑的质量和稳定性。
一、水平度的控制在浇筑过程中，保持水平度的准确性对于建筑物的结构是至关重要的。
首先，我们需要使用水平仪来测量地面的水平度。
在进行浇筑前，必须确保地面的水平度满足要求。
可以通过调整施工场地的土质或使用水泥砂浆来纠正地面的不平整。
其次，当进行混凝土浇筑时，使用模板来确保浇筑混凝土的水平度。
模板应该严密固定，以确保混凝土在浇筑过程中不会出现移动或变形。
在浇筑过程中，使用水平仪来检查模板的水平度，并根据需要进行调整。
浇筑时，要使用均匀的力量和角度，以确保混凝土能够平均分布在整个模板中。
另外，为了提高浇筑混凝土的水平度，可以采用振动器对混凝土进行振动。
振动器能够帮助混凝土更好地填充模板中的空隙，并排除混凝土中的气泡。
通过振动,可以使混凝土更加均匀地覆盖在模板上，从而提高建筑物的水平度。
二、垂直度的控制与水平度同样重要的是建筑物的垂直度，尤其是高层建筑。
保持垂直度的准确性可以确保建筑物的稳定性和安全性。
在控制垂直度时，我们首先需要使用垂直仪来测量建筑物的垂直度。
垂直仪可以帮助我们确定建筑物立柱或墙体的垂直方向。
在进行混凝土浇筑时，我们可以使用测量工具，如水平仪和直角尺来检查模板的垂直度。
在模板安装过程中，必须确保它们与地面保持垂直，以确保混凝土填充时能够保持垂直。
此外，在浇筑过程中，可以通过轻轻敲打模板来帮助混凝土更好地填充模板的边缘，从而提高建筑物的垂直度。
另外，在浇筑混凝土时，我们还可以使用混凝土泵来实现垂直度的控制。
混凝土泵能够将混凝土输送到需要的位置，并通过调整泵的位置和角度，使混凝土在浇筑过程中保持垂直。
通过使用混凝土泵，可以避免混凝土在运输过程中发生变形或流失，从而保证建筑物的垂直度。
模板施工操作要点及质量控制措施
时代国际一期工程模板施工操作要点及质量控制措施编制人: 周小林审核人:审批人:宝腾建设集团时代国际工程部2021年11月19日模板施工操作要点及质量控制措施一、现浇板:材料的质量控制:所有龙骨合部选用60×80木方，并经压刨刨直成统一尺寸48×80mm，搁栅间距不大于250mm;楼板选用厚度为15mm的覆面木胶合板〔多层板〕。
(14.3)质量要求:尺寸统一、板厚一致,不允许有腐朽、霉斑、涂层流淌、不平、缺损、鼓泡、开裂、脱皮、散边等。
1、操作要点：1)、楼板模板支设根本原那么：顶板模压墙模、纵横墙到位、横墙模压纵墙模。
2〕、采用下底生根、外围设点，用经伟仪、水平仪投测的方法，把模板的控制标高引到柱角的钢筋上，拉线控制板的标高。
3)铺设模板主副龙骨、模板前，应先将墙体边线，采用吊线方法测引到顶模板面位置、每间在四周剪力墙内设置的固定标杆上，拉线控制顶板模板四边。
4)、水平钢管龙骨距墙边150mm，木龙骨在钢管龙骨之上，按垂直方向立放，间距200~250mm，木龙骨端头距墙150mm，上下层龙骨周边距墙尺寸一律拉线调齐、调平、调直。
5)、现浇板模板铺设时必须根据施工层柱墙钢筋上〔油漆、裹粘彩色胶带〕标高控制点。
现浇板必须先从四个角铺起，并与梁、墙、柱模板保持垂直。
并将锯割边朝向板相交边，严禁朝向砼一侧，铺完板验收合格后立即用纸胶带封贴拼缝。
6)、平台模板外表应清理干净后并涂刷隔离剂，严禁使用油性脱模剂，必须使用水性脱模剂；7)、顶托托板支座位置必须采用两根钢管并排传递承载的方式。
顶托支撑插入长度应以保证顶托支撑稳定及不发生偏移为原那么，伸出长度不应超出200mm，且不超过总长的1/3为宜。
2、质量控制要求:1)板面的提拱度是否满足设计要求，当现浇板跨度(L)大于 3.6时，要求跨中起拱L/400)；2〕板的拼缝是否严密，否那么必须用纸胶带封贴拼缝；当板缝大于5mm时必须返工重新铺设；3)楼板采用大尺量对角线，误差必须控制在标准范围内；4〕钢筋绑扎之前根据钢筋上的标高控制点通过拉线方式，检查板面标高、平整度是否符合图纸要求；5)在平台模板上弹出轴线检查梁和楼板边的轴线位置是否符合设计要求；现浇结构模板安装的允许偏差及检验方法3、质量检查事项:板面的提拱度是否符合设计要求，板缝是否严密，现浇板模板铺设是否方正，标高是否设计要求，平整度是否符合标准要求。
提高混凝土现浇板板厚合格规律QC
22
9.要因确认
序号 1 2 基本原因 缺少专职检查人员及相应检 查制度 模板不平整，角部翘角及中 间起拱，方钢使用时间长， 变形导致模板铺设不平整， 顶板极差控制差，支模体系 板面标高误差较大，模板支 设后未拉通线检查标高 砼塌落度不符合要求 技术交底不明确 解决措施 结论 配备专职检查员，制定相应规章 非要因 制度 对不合格材料及时清除，现场验 收，杜绝不合格材料的使用 非要因 加强现场管理，模板支设完成后， 务必检查每块板面标高，减小误 非要因 差 对施工用的砼严格进行抽检 非要因
通过实际调研，发现楼板厚度控制难度较大，往往每
次实测实量不合格点数占比楼板厚度不合格点数较大， 造成拉低实测实量总体成绩的重要组成部分。
8
测量方法：测量所抽查跨的楼板厚度，采用非破损法测量时将测厚仪发射探头与 接收探头分别置于被测楼板的上下两侧，仪器上显示的值即为两探头之间的距离， 移动接收探头，当仪器显示为最小值时，即为楼板的厚度；同一跨板作为1个实 测区，每层累计实测实量10个实测区。每个实测区取5个样本点，取点位置为该 板跨中区域一个点，每边距墙（柱）边50cm四个点。
• 质量、安全监督单位：西安曲江新区大明宫建设工程质量安全监督站
6
2.小组概况
小组名称 课题
小
组
概
况
表
小组类型 注册号 组内职务 组长 副组长 组员 组员 组员 组员 组员 组员 出勤率 现场型 QCXZ-02 小组分工 全面负责 技术指导 组织策划 质量验收 质量验收 实测实量 资料收集分析 现场实施 100%
备注 板厚难以控制 增加成本 较经济实用 较经济实用 现场施工控制 较差
此计算按中国铁建明月府邸项 目10#楼标准层举例计算
5.1 混凝土剪力墙垂直度、平整度的控制
1、经济效益 结构质量提高，其抹灰厚度可减少5mm，总抹灰面积为60.8万平米，
节省用料：608000×0.005=3040m3，节约材料费：3040×280=851200元； 节约人工费：608000×2=1216000元；共计实现效益=材料费+人工费 =85.12+121.6=206.72万元
b.用200mm长直径25mmPVC管取代螺杆塑料套管，此pvc管也就相当于内撑 使用。
由于剪力墙截面尺寸为200mm，根部焊定位筋长度根据墙体位置线焊接
也为200mm长，而水泥内撑长度为195mm，如果再放置不平，有效长度会更
小，模板一紧固，剪力墙上部相对于底部要往里紧收，再加上底部侧应力大，
实施效果：重新排列模板组合方式，有效的消除了剪力 墙顶部及阴角处的垂直度、平整度误差。
中国建筑第五工程局
实施五：规范内撑设置
水泥内撑与PVC管内撑混合使用。
a.剪力墙钢筋在绑扎的时候，由栋号长及质检员控制，按照标高线，确保钢筋 水平绑扎。在水平钢筋上放置水泥内撑，用扎丝将之与钢筋绑扎牢固，防止模 板加固或混凝土浇筑时候振捣棒振动脱落。
中国建筑第五工程局
可行性分析
针对剪力墙施工特点，编制了剪力墙模
实
板专项施工方案，做到技术先进，措施落
现
实。
目
项目领导班子有着丰富的施工经验。掌
标
握了剪力墙质量控制要点。并在过程中对
小组活动鼎力支持，为目标实现提供强有
力的保证。
小组成员的技术力量、自身素质、业务 水平较高，具有创新的思维方式、踏实的 工作作风，在施工中坚持开展活动，攻克 了较多施工技术、质量难题，是目标实现 的基础。
混凝土立柱垂直度偏差
混凝土立柱垂直度偏差
混凝土立柱的垂直度偏差是一个重要的质量指标，它反映了立柱的垂直度是否满足设计要求。
垂直度偏差过大可能会导致立柱的承载能力下降，甚至引发安全事故。
因此，在混凝土立柱的施工过程中，必须严格控制其垂直度偏差。
一般来说，混凝土立柱的垂直度偏差允许范围在《混凝土结构工程施工质量验收规范》中有明确规定。
对于高度不大于5m 的立柱，其垂直度允许偏差为8mm；对于高度大于5m的立柱，其垂直度允许偏差为10mm。
这些规定是基于工程实践经验和技术要求制定的，旨在确保混凝土立柱的稳定性和安全性。
在实际施工中，为了保证混凝土立柱的垂直度，可以采取以下措施：
1．在施工前进行精确测量，确定立柱的位置和高度，并设置合适的支撑和固定装置。
2．在浇筑混凝土前，对立柱的模板进行检查和调整，确保其垂直度符合要求。
3．在浇筑过程中，采用合适的浇筑方法和振动器，确保混凝土能够均匀填充模板，避免产生空洞或蜂窝等问题。
4．在浇筑完成后，对立柱进行养护和检查，及时发现问题并进行处理。
总之，混凝土立柱的垂直度偏差是一个重要的质量指标，必须严格控制。
通过采取合适的施工措施和技术手段，可以确保混
凝土立柱的垂直度符合要求，提高其稳定性和安全性。
混凝土结构平整度垂直度的规范要求
混凝土结构平整度垂直度的规范要求建筑业是一个庞大的行业，其中的学问也有很多，那么你对混凝土结构的平整度和垂直度感兴趣吗？以下是店铺为你整理推荐混凝土结构平整度垂直度的规范要求，希望你喜欢。
混凝土结构平整度和垂直度的规范GB50204-2015《混凝土结构工程施工质量验收规范》上，见表，现浇结构位置和尺寸允许偏差和检验方法。
表中的要求，是按墙、柱、梁、板分的，墙，不论剪力墙、地下室墙DWQ、或别的，只要是混凝土的，都一样，垂直度，平整度混凝土平整度检验标准国家规定混凝土平整度检验标准依据《混凝土结构施工质量验收规范》GB50204-2015之规定，现浇结构的尺寸偏差和检验方法要求，现浇混凝土构件成型后表面的平整度偏差应为8mm，检查方法为2米靠尺配合塞尺检查。
平整度采用钢板尺或紧靠在芯样试件端面上，一面转动钢板尺，一面用塞尺测量钢板尺与芯样试件端面之间的缝隙;也可以采用其他专用设备测量。
墙面平整度、垂直度的规范要求墙面装修验收标准：1、墙面观感检查墙面有无色差、开裂、脱皮、透底等现象，或者出现锈点等质量问题。
2、墙面垂直度和平整度对于墙面的垂直度和平整度，森美这样做的：首先用阴阳角尺来检测所有阴阳角的方正度，按照国家要求阴阳角的偏差不能超过3毫米。
其次用2米靠尺和塞尺来检查墙面的平整度和水平度，而国家规范要求也是偏差不能超过3毫米。
3、天花墙面检查天花检查时，假如存在开裂的现象，梁工的做工标准如下：后期整改必须沿着缝刮开5公分把底面全部铲掉，铲掉以后再贴绷带或者是布进行一些加固的措施。
4、空鼓现象检查检查墙面的时候，用伸缩响鼓锤敲一下，听一下声音，看是否有空鼓。
如果说有空鼓的话，可能会有整体面层脱落或者说开裂这样的风险。
