一、材料准备。
1. 选择符合设计要求的复合材料，包括碳纤维预浸料、树脂和脱模剂。
复合材料真空袋压成型工艺
复合材料真空袋压成型工艺复合材料是指将两种或两种以上具有不同化学成份和物理结构的材料在一定的比例和工艺条件下，通过加工制造成能够共同协同作用的新材料。
而真空袋压成型工艺则是将复合材料放在模具内，通过加压将材料压制成需要的形状，而在加压过程中配以真空吸气技术，使材料具有一定的密实度，从而提高复合材料的强度和使用寿命。
真空袋压成型工艺是一种新兴的成型技术，具有以下的优点：1. 减轻设备的负担：真空袋压成型工艺不需要使用大型压力机械设备，只需要制作好前期的模具和真空袋，并配以真空吸气技术，即可轻松完成材料的成型。
3. 降低生产成本：真空袋压成型工艺所需的设备和技术要比其他传统的复合材料生产工艺要简单，成本较低，同时可大量生产相同规格的复合材料，降低生产成本。
4. 提高生产效率：真空袋压成型工艺可以大大提高生产效率，减少对生产流程的不必要限制，加速产品生产的时间，较为理想的解决了传统复合材料生产周期长、工艺繁琐的问题。
真空袋压成型工艺的具体操作步骤如下：1. 准备模具：根据所需的成型产品，制作相应的模具，确保模具的尺寸、形状等符合要求。
2. 制备真空袋：将尺寸比模具大一定量的布料，缝制成可调节长度的袋子形状，袋口需要留出一定的余量，以备后续的成型操作。
3. 切割材料：根据所需的复合材料尺寸，对原材料进行切割。
4. 叠层：将切割好的复合材料进行叠层。
在叠层过程中需要按照一定的顺序和数量进行，确保复合材料的均匀和平整。
5. 布罩真空袋：将叠好的复合材料放入模具中，然后，将真空袋罩在复合材料的表面上。
6. 抽真空：将真空袋里的空气通过吸气口抽取出来，使其成为空心，以增强复合材料的密实度。
7. 闭袋：将真空袋口封好，以确保整个复合材料处在真空状态下。
8. 压制：通过加压的方式，将复合材料进行压制，压制时间、温度和压力等参数需要根据实际情况进行调整。
9. 反压：在压制时结束以后，在一定时间内达到特殊的反压，确保所制造的复合材料状态稳定。

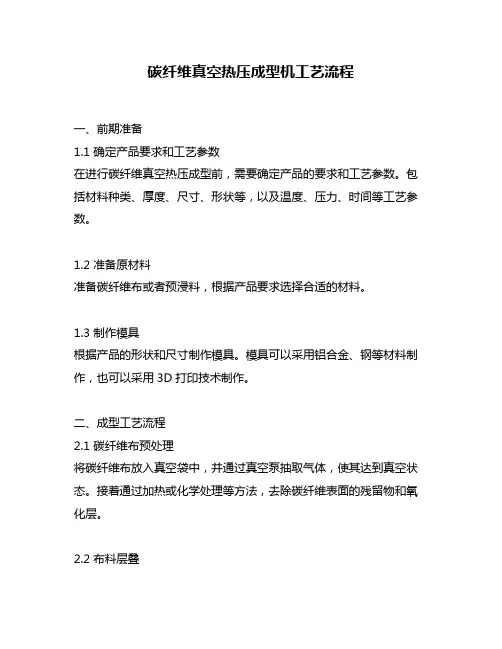

碳纤维真空热压成型机工艺流程
碳纤维真空热压成型机工艺流程一、前期准备1.1 确定产品要求和工艺参数在进行碳纤维真空热压成型前，需要确定产品的要求和工艺参数。
包括材料种类、厚度、尺寸、形状等，以及温度、压力、时间等工艺参数。
1.2 准备原材料准备碳纤维布或者预浸料，根据产品要求选择合适的材料。
1.3 制作模具根据产品的形状和尺寸制作模具。
模具可以采用铝合金、钢等材料制作，也可以采用3D打印技术制作。
二、成型工艺流程2.1 碳纤维布预处理将碳纤维布放入真空袋中，并通过真空泵抽取气体，使其达到真空状态。
接着通过加热或化学处理等方法，去除碳纤维表面的残留物和氧化层。
2.2 布料层叠将经过预处理的碳纤维布叠放在模具上，并按照产品要求进行排列和叠放。
2.3 加热与压缩将模具放入加热板中，并加热至指定温度。
接着启动真空泵，将模具内部抽成真空状态。
最后启动液压系统，施加指定的压力，使碳纤维布在高温和高压的作用下热塑性变形。
2.4 固化在一定时间内保持温度和压力不变，使碳纤维布固化成为所需产品。
2.5 冷却与取出待产品固化后，关闭加热板和液压系统，并将模具从加热板中取出。
接着将模具放置于冷却架上进行自然冷却。
当温度降至适宜范围后，打开模具并取出成品。
三、后期处理3.1 修整与切割根据产品要求对成品进行修整和切割。
3.2 检测与质量控制对成品进行检测和质量控制，包括外观、尺寸、强度等方面的检测。
3.3 包装与存储对合格的成品进行包装，并存放于干燥通风处。
同时注意防潮、防晒、避免机械损伤等因素。
四、安全注意事项4.1 操作人员必须穿戴好工作服、手套、安全鞋等防护用品。
4.2 操作人员必须熟悉设备的使用方法和操作流程，严格按照操作规程进行操作。
4.3 在加热和压缩过程中，要注意温度和压力的变化，防止发生意外事故。
4.4 设备运行时，必须保持设备周围的环境整洁，防止杂物进入设备内部影响工作效果。
4.5 设备运行时，必须定期对设备进行检查和维护，确保设备处于良好状态。
碳纤维真空热压成型机工艺流程
碳纤维真空热压成型机工艺流程简介碳纤维真空热压成型机是一种重要的加工设备，用于将碳纤维复合材料加工成各种形状的制品。
本文将详细介绍碳纤维真空热压成型机的工艺流程及其关键步骤。
工艺流程概述碳纤维真空热压成型机的工艺流程主要包括预压、热压、冷却和脱模等步骤。
下面将详细介绍每个步骤的具体操作及注意事项。
预压预压是碳纤维真空热压成型机工艺流程的第一步，旨在将干预纤维预浸料顺利转化为半固态。
预压的主要目的是排除气体、调整材料的厚度，并为后续的热压工艺做好准备。
预压工艺步骤： 1. 将预浸料放入型腔中，并根据需要进行层数堆叠。
2. 确保预浸料的厚度均匀一致，避免存在过厚或过薄的情况。
3. 将型腔放入真空袋中，确保排除气体。
4. 将真空袋封口，并连接到真空泵。
5. 打开真空泵，排除型腔内的空气。
6. 将预压后的型腔放入热压机中进行下一步热压操作。
注意事项： - 预压时，型腔的厚度应根据制品的要求进行调整，过厚会增加制品的重量，过薄则可能导致制品质量不佳。
- 在真空袋封口时要确保封口牢固，避免气体泄漏。
热压热压是碳纤维真空热压成型机工艺流程的核心步骤，主要通过热压工艺将预压后的复合材料进行固化和成型。
热压工艺需要控制温度、压力和时间等参数。
热压工艺步骤： 1. 将预压后的型腔放入热压机中。
2. 设置热压机的温度、压力和时间等参数。
具体参数的设置应根据材料性质和制品要求进行调整。
3. 启动热压机，使其按照设定的参数进行加热和加压。
4. 等待热压过程结束后，停止热压机。
注意事项： - 热压过程中，温度、压力和时间的设置应根据具体的材料和制品要求进行调整，以确保最佳的成型效果。
- 注意控制热压机的加热速度和冷却速度，过快或过慢都可能导致制品质量不佳。
冷却冷却是进行热压后的一项重要步骤，主要通过冷却工艺使制品固化和硬化，提高其强度和硬度。
冷却工艺步骤： 1. 关闭热压机的加热功能。
2. 启动热压机的冷却功能，使制品逐渐降温。
真空袋
真空袋成型加工一、实习目的了解真空袋成型加工工艺流程。
二、真空袋成型加工介绍真空袋成型工艺，就是将产品密封在模具和真空袋之间，通过抽真空对产品加压，使产品更加密实、力学性能更好的成型工艺。
该方法适合于手糊、喷射、预浸料成型工艺，并可配合烘箱、热压罐等使用。
真空袋成型工艺的优点1.纤维含量高，产品的力学性能更好；2.均匀加压，产品的性能均匀；3.有效控制产品厚度和含胶量；4.减少产品中的气泡；5.可以成型复杂、大型制件；6.减少挥发份对人员的损伤。
传统真空袋成型工艺(湿法)示意图A 脱模剂B脱模布C带孔隔离膜D透气毡E真空袋膜F密封胶带G压敏胶带H真空阀I快速接头J加强管真空袋成型工艺（湿法）操作步骤1、模具准备，涂脱模剂2、产品积层（手糊、喷射、预浸料）3、铺脱模布4、铺隔离膜或带孔隔离膜（可以不铺）5、铺透气毡6、粘贴密封胶条（可以提前）7、封真空袋膜8、安装真空阀、快速接头和真空管9、接气源，检验真空度10、抽真空，产品固化11、产品脱模真空导入树脂法(干法)的操作步骤1、模具准备，涂脱模剂2、胶衣、产品积层（不含树脂的增强材料）3、铺脱模布4、铺导流布、导流管5、粘贴密封胶条（可以提前）6、铺真空袋膜7、安装真空阀、快速接头和真空管8、接气源，检验真空度9、抽真空，导入树脂10、产品固化11、产品脱模湿法与干法的主要区别真空袋成型工艺的应用领域⏹航空航天⏹风力叶片⏹船舶⏹火车⏹汽车⏹运动器材⏹安全玻璃真空袋成型的主要材料⏹真空袋膜⏹脱模薄膜和带孔隔离膜⏹脱模布⏹透气毡⏹导流布⏹密封胶带⏹压敏胶带⏹其他辅助工具及材料真空袋材料——真空袋膜⏹真空袋膜:真空袋通常为尼龙薄膜，韧性好、断裂延伸率高。
⏹选择真空袋膜，需要考虑的因素：使用温度树脂体系成型产品的复杂程度真空袋材料——真空袋膜的选择⏹真空袋膜的最高使用温度：⏹真空袋膜的物理性质：⏹真空袋膜规格说明：WL 5400 0.002”*70”*500’ CFWL 5400：代表产品名称厚度：50微米，0.002英寸=50μm，(1英寸=25.4mm)幅宽：140英寸，70英寸*2=3.56m，(1英寸=25.4mm) 长度：500英尺，500英尺=152.4m，(1英尺=0.3048m) CF ：中心对折的袋膜⏹真空袋膜的几种包装方法：LFT：Lay Flat Tubing ，筒状袋膜CF：Center Fold ，中心对折袋膜SHT：Sheeting，片状袋膜⏹真空袋膜厚度：37微米，如：Econolon50微米，如：WL5400，WL740075微米，如：WL5400，WL7400⏹真空袋膜幅宽：⏹如何计算真空袋膜面积：中心对折和筒状袋膜：如: WL 5400 0.002”*70“*500’ CF面积=幅宽*长度=(70*25.4/1000)* 2 *(500*0.3048)=542m2片状袋膜：如：WL 3600 0.002”*60“*2000’SHT面积=幅宽*长度=(60*25.4/1000)* 1 *(2000*0.3048) =929m2真空袋材料——带孔隔离膜⏹带孔隔离膜：应用于传统真空袋成型工艺和真空导入树脂工艺中，根据选择不同孔径和孔距的带孔隔离膜，从而有效地控制制品的含胶量。
真空辅助成型工艺 [兼容模式]
![真空辅助成型工艺 [兼容模式]](https://img.taocdn.com/s3/m/bb3364fd4693daef5ef73da2.png)
结束语
复合材料VARI成型技术已成为十分具有活力的复合材料低成本技术，但我国对这项 技术的研究起步较晚，技术不是很成熟，以下几个方面有待于我们进一步研究：
1 低粘度、高性能、工艺时间期长的VARI树脂基体的开发； 2 VARI工艺过程影响参数的系统化研究； 3 制品缺陷形成机理和影响因素的研究； 4 数值模拟的细观化和精确化研究； 5 模拟和实践操作相结合，提高VARI工艺的技术水平。
3 VARI成型的主要问题及技术要求
3.2 VARI成型的技术要求
1 采用粘度低、力学性能好的树脂; 2 树脂粘度应在0. 1~0. 3Pa·s范围内，便于流动和渗透; 3足够长时间内树脂粘度不超出0. 3Pa·s; 4 树脂对纤维浸润角小于8°; 5 足够的真空度，真空度不低于-97KPa; 6 选择合适的导流介质，利于树脂流动和渗透; 7 保证良好的密封，防止空气进入体系而产生气泡; 8 合理的流道设计，避免缺陷的产生。
5
VARI成型的流道设计与模拟
（干斑是VARI成型主要问题之一，而合理的流道设计可有效减少干斑的产生）
5 VARI成型的流道设计与模拟
5.1 VARI成型的流道设计
流道设计最VARI工艺的主要部分之一，包括树脂流道和真空管路设计。
合理的流道设计
避免树脂发生干涉以及制件干斑的形成 缩短树脂渗透时间
VARI成型工艺图
1 VARI成型工艺简介
1.1 VARI成型工艺原理
真空袋 导流网 脱模布 压敏胶带 树脂流动通道 密封胶带 脱模剂 增强体 纤维织物 真空接头
VARI成型封装示意图
1 VARI成型工艺简介
1.2 VARI成型工艺流程
准备模具
模具清理， 脱模剂的涂抹
真空袋压成型工艺 -回复
真空袋压成型工艺-回复真空袋压成型工艺是一种常用的塑料加工技术，它通过利用真空压力将塑料片或者片状材料经过加热软化后压制成所需形状的工艺。
在本文中，我将详细介绍真空袋压成型工艺的步骤和优点。
第一步：准备工作在进行真空袋压成型之前，首先需要准备好所需的材料和设备。
常用的袋压成型材料有PVC（聚氯乙烯）、PETG（聚对苯二甲酸乙二醇酯）等塑料材料，而设备则包括真空成型机、模具、加热装置、真空泵等。
第二步：设计模具根据产品的设计要求，需要制作相应的模具。
模具通常由铝合金、钢材等制成，具有所需的形状和尺寸。
设计师通常使用计算机辅助设计（CAD）软件来生成模具设计图，并利用机床进行加工。
第三步：材料预处理在使用塑料材料进行袋压成型之前，需要对其进行预处理。
常见的预处理方法有切割、切削等。
切割是将原材料按照一定的尺寸切成片状材料，而切削则是使用切割机器将材料修整成所需形状。
第四步：加热和软化将预处理好的材料置于加热装置中，加热到适当的温度使其软化。
不同的塑料材料需要的加热温度和时间是不同的，需要根据实际情况确定。
加热的目的是使材料变得柔软易塑性，以便于后续的成型操作。
第五步：成型将加热软化的塑料材料放置在模具上，并启动真空成型机。
通过真空泵，将模具内的空气抽出，形成一定程度的真空环境。
在真空作用下，塑料材料会紧贴模具表面，形成所需的形状。
待塑料材料冷却定型后，打开真空成型机，取出成型产品。
第六步：修整和加工取出成型的产品后，可能还需进行一些修整和加工，以使产品更符合设计要求。
修整可以通过切割、打磨等方法进行，而加工可以通过激光切割、冲孔等工艺进行，以达到更精准的要求。
真空袋压成型工艺的优点在于：1. 成本低廉：相比于其他成型工艺，真空袋压成型的设备和材料成本相对较低，适合中小企业进行生产。
2. 适用范围广：真空袋压成型适用于各种塑料材料的成型，如PVC、PETG 等，并能制作出复杂的形状和细节。
3. 生产效率高：真空袋压成型是一种快速成型工艺，可以在短时间内完成成型操作，提高生产效率。
袋压法、热压罐法、液压釜法和热膨胀模塑法成型
袋压法、热压罐法、液压釜法和热膨胀模塑法成型袋压法、热压罐法、液压釜法和热膨胀模塑法统称为低压成型工艺。
其成型过程是用手工铺叠方式，将增强材料和树脂（含预浸材料）按设计方向和顺序逐层铺放到模具上，达到规定厚度后，经加压、加热、固化、脱模、修整而获得制品。
四种方法与手糊成型工艺的区别仅在于加压固化这道工序。
因此，它们只是手糊成型工艺的改进，是为了提高制品的密实度和层间粘接强度。
以高强度玻璃纤维、碳纤维、硼纤维、芳纶纤维和环氧树脂为原材料，用低压成型方法制造的高性能复合材料制品，已广泛用于飞机、导弹、卫星和航天飞机。
如飞机舱门、整流罩、机载雷达罩，支架、机翼、尾翼、隔板、壁板及隐形飞机等。
（1）袋压法袋压成型是将手糊成型的未固化制品，通过橡胶袋或其它弹性材料向其施加气体或液体压力，使制品在压力下密实，固化。
袋压成型法的优点是：①产品两面光滑；②能适应聚酯、环氧和酚醛树脂；③产品重量比手糊高。
袋压成型分压力袋法和真空袋法2种：①压力袋法压力袋法是将手糊成型未固化的制品放入一橡胶袋，固定好盖板，然后通入压缩空气或蒸汽（0.25～0.5MPa），使制品在热压条件下固化。
②真空袋法此法是将手糊成型未固化的制品，加盖一层橡胶膜，制品处于橡胶膜和模具之间，密封周边，抽真空（0.05～0.07MPa），使制品中的气泡和挥发物排除。
真空袋成型法由于真空压力较小，故此法仅用于聚酯和环氧复合材料制品的湿法成型。
（2）热压釜和液压釜法热压釜和液压釜法都是在金属容器内，通过压缩气体或液体对未固化的手糊制品加热、加压，使其固化成型的一种工艺。
热压釜法热压釜是一个卧式金属压力容器，未固化的手糊制品，加上密封胶袋，抽真空，然后连同模具用小车推进热压釜内，通入蒸汽（压力为1.5～2.5MPa），并抽真空，对制品加压、加热，排出气泡，使其在热压条件下固化。
它综合了压力袋法和真空袋法的优点，生产周期短，产品质量高。
热压釜法能够生产尺寸较大、形状复杂的高质量、高性能复合材料制品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
真空袋压成型工艺
答：真空袋压成型是一种常见的复合材料成型工艺，它利用真空袋和压力袋将增强材料和树脂紧密结合在一起，以制造出高质量的复合材料制品。
以下是详细的步骤说明：
一、准备材料
增强材料：如玻璃纤维布、碳纤维布等，根据制品要求选择合适的增强材料。
树脂：选择适合增强材料的树脂，并确保其质量合格。
真空袋和压力袋：选择适当的真空袋和压力袋，以确保成型过程中能够形成足够的压力和真空度。
脱模剂：用于防止制品与模具粘连。
工具和设备：搅拌器、量杯、胶带、剪刀等。
二、铺设增强材料
将选择好的增强材料按照设计要求铺设于模具上，确保平整无褶皱。
根据需要，可以在增强材料上添加其他辅助材料，如耐热垫、透气毡等。
三、施加树脂
按照规定的比例将树脂和固化剂混合均匀。
用刷子或刮刀将混合后的树脂均匀涂抹在增强材料上，确保树脂完全覆盖增强材料。
根据需要，可以在树脂表面添加纤维等增强材料以提高制品性能。
四、放置真空袋
将真空袋覆盖在已涂抹树脂的增强材料上，并用胶带密封边缘。
将压力袋覆盖在真空袋上，并用螺栓等固定件固定。
五、抽真空
打开真空泵，将真空袋内的空气抽出，直到达到所需的真空度。
保持一定时间的真空状态，以确保树脂与增强材料充分浸润。
六、固化
将模具放入温度和压力合适的固化炉中进行固化。
控制好固化时间和温度，以确保树脂完全固化。
七、脱模
待制品完全固化后，将模具从固化炉中取出。
使用脱模剂或其他工具将制品从模具上轻轻剥离。
检查制品是否有缺陷，并进行必要的修补和打磨。
八、后处理
对制品进行外观处理，如去除溢出的树脂、修整表面等。
根据需要，对制品进行涂装、标记等加工。
