茎秆强度测定仪介绍
茎秆强度测定仪介绍
倒伏在农业种子生产过程中可以说是常见的问题之一，尤其是玉米倒伏，当然倒伏也不止是发生在玉米当中，像油菜、小麦、水稻等农作物中也都会有发生，一般来说倒伏分为茎倒和根倒。
当然无论是根倒伏还是茎倒伏对于经济效益都会大打折扣的，因此要解决这一问题，我们必须要从根本上下手，我们可以利用农作物的优良基因，增强农作物的茎秆强度，而使用茎秆强度测定仪，可以方便我们筛选出更好地抗倒伏的农作物，避免了倒伏才能够尽可能的提高作物的生产经济效益。
托普云农YYD-1茎秆强度测定仪也叫抗倒伏测定仪、植物倒伏测量仪、茎秆强度测定仪等，该仪器采用高精度力学及倾角传感器，可以实时获取受力大小及倾斜角度，可直观显示受力及倾斜角度对应曲线关系，通过内嵌分析模型，可得出抗倒伏性能等级，为评价作物抗倒伏能力提供数据支持。
茎秆强度测定仪的应用，可以帮助农业育种改良单位准确的测定农作物的茎秆强度，获取准确有效的测定数值结果，为农作物样品的筛选提供科学参考，通过品种更新，从根本上解决农作物倒伏的棘手问题。
作物的茎秆是强还是弱，过去很难以数据来进行准确判断，往往是采取经验判断，但是就农业育种改良工作而言，必须要有准确的数值作为标准，而茎秆强度测定仪的应用就是为了解决此类困扰而研发的，应用之后，为育种材料的选择提供了一个很好的测量工具，可以让育种人员选择需要的育种材料，改善作物品种服务，提高小麦、水稻、高粱、玉米等茎秆作物的茎秆强度，进而保障农作物的安全生产，实现增产增效的目标。
油菜茎杆强度测定实验报告
油菜茎杆强度测定实验报告
油菜茎杆强度测定实验报告实验目的：了解茎秆强度与其所含成分及水分之间的关系，探讨最适生长条件。
试剂：油菜种子50粒左右，水为10倍量杯；洗涤剂（自制）、化学药品和烧杯等实验原理：植物的茎秆中存在着大量的维管束纤维细胞和木质部导管细胞，它们具有支持和输送根、茎叶等植物体内营养物质的功能。
如果某些外界因素或机械力使得维管束纤维细胞破坏，那么，这些木质部的导管也随之发生断裂而使得营养物质流失，甚至枯萎死亡。
但是，植物茎秆并不是一次性被破坏后就完全无法恢复的。
当环境温度下降到一定程度时，在各种酶的作用下纤维细胞中的半纤维素首先发生降解反应，形成纤维素糖苷(如戊聚糖)的混合物，再进一步分解为葡萄糖单体和果胶酸盐以及果胶酸钙凝胶沉淀，从而达到阻止木质部导管细胞吸收液泡中水分的效果。
随着低温的继续延长，纤维细胞可能重新修复木质部导管，由于相邻木质部导管的扩展连接，纤维细胞又变成了茎干结构。
油菜茎秆中的木质部导管细胞虽然受到破坏，但它本身还保留着少量的原生质和细胞壁，而且还具有较高的蛋白质、氨基酸、多酚类物质以及钾离子、镁离子、磷酸根、铵离子、硅酸根等可溶性离子的浓度。
实验材料和器材：1．农家肥4份、洗涤剂1份、0.05%高锰酸钾溶液8滴、稀释后的糖浆12滴、2．新鲜的水稻秧田的幼苗取其顶端5cm-10cm处的带芽枝段6株，注意选择每个小节上没有侧芽的枝段，用稀释后的糖浆浸湿插入瓶底。
3．采集油菜花蕾4个，其中2个采自初花期。
2．主要仪器：酒精灯、铁架台、水槽、火柴、油菜幼嫩茎秆5.观察指标1．外部形态观察。
植物茎杆强度测定仪安全操作及保养规程
植物茎杆强度测定仪安全操作及保养规程1. 引言植物茎杆强度测定仪是一种用于测量植物茎杆强度的设备，广泛应用于农业科研和工程实践中。
本文档将介绍该仪器的安全操作和保养规程，以确保使用者的人身安全和设备的正常运行。
2. 设备概述植物茎杆强度测定仪是一种用于测量植物茎杆抗弯强度和抗压强度的专用设备。
其主要组成部分包括测力传感器、数据采集装置、杆状夹具、显示器等。
3. 安全操作规程3.1. 设备准备1.确保工作环境安全：在使用植物茎杆强度测定仪之前，应检查工作环境是否安全，避免有其他杂物或危险品存在，确保使用时无人员暴露在设备附近。
2.检查设备完好：在使用前，要检查设备的各个部分是否完好，特别是传感器、夹具等关键部件，确保其正常运行和安全使用。
3.通电前的准备：在通电之前，要确认电源插头和插座连接可靠，电源电压符合仪器要求。
3.2. 操作步骤1.安全佩戴：在操作植物茎杆强度测定仪时，应佩戴适当的防护设备，包括手套、护目镜等，以防止受伤或眼部损伤。
2.样品夹持：将待测植物茎杆放入杆状夹具中，并调整夹具以确保样品夹持牢固，避免在测试过程中发生移动或脱落。
3.启动设备：按照使用说明书启动设备，确保各个部分的连接正确，设备处于正常工作状态。
4.进行测量：根据需要选择抗弯强度或抗压强度的测量方式，并按照操作步骤进行测量。
注意遵守仪器操作规程，避免使用过大的力量或不正确的姿势进行操作。
3.3. 测量结束1.停止操作：在测量结束后，按照使用说明书的规定停止设备的运行。
关闭电源，并断开电源插头和插座的连接。
2.清理工作区：在测量结束后，应清理工作区域，将设备周围的杂物清除，以防止意外事故的发生。
3.保养维护：根据下文的保养规程，对设备进行保养和维护，确保设备的长期正常运行。
4. 保养规程1.定期检查：定期检查植物茎杆强度测定仪的各个部件，包括传感器、夹具、数据采集装置等，确保其正常工作和无损坏。
2.清洁设备：定期清洁仪器的表面和配件，用软布擦拭，不使用腐蚀性或磨损性强的溶剂。

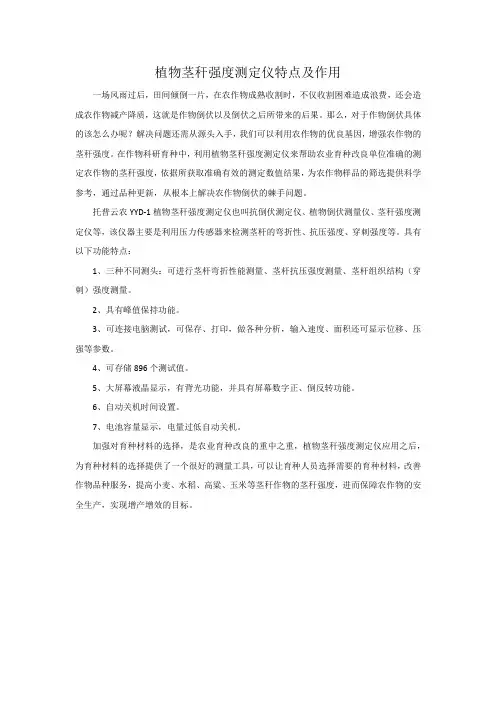

植物茎秆强度测定仪特点及作用
植物茎秆强度测定仪特点及作用
一场风雨过后，田间倾倒一片，在农作物成熟收割时，不仅收割困难造成浪费，还会造成农作物减产降质，这就是作物倒伏以及倒伏之后所带来的后果。
那么，对于作物倒伏具体的该怎么办呢？解决问题还需从源头入手，我们可以利用农作物的优良基因，增强农作物的茎秆强度。
在作物科研育种中，利用植物茎秆强度测定仪来帮助农业育种改良单位准确的测定农作物的茎秆强度，依据所获取准确有效的测定数值结果，为农作物样品的筛选提供科学参考，通过品种更新，从根本上解决农作物倒伏的棘手问题。
托普云农YYD-1植物茎秆强度测定仪也叫抗倒伏测定仪、植物倒伏测量仪、茎秆强度测定仪等，该仪器主要是利用压力传感器来检测茎杆的弯折性、抗压强度、穿刺强度等。
具有以下功能特点：
1、三种不同测头：可进行茎杆弯折性能测量、茎杆抗压强度测量、茎杆组织结构（穿刺）强度测量。
2、具有峰值保持功能。
3、可连接电脑测试，可保存、打印，做各种分析，输入速度、面积还可显示位移、压强等参数。
4、可存储896个测试值。
5、大屏幕液晶显示，有背光功能，并具有屏幕数字正、倒反转功能。
6、自动关机时间设置。
7、电池容量显示，电量过低自动关机。
加强对育种材料的选择，是农业育种改良的重中之重，植物茎秆强度测定仪应用之后，为育种材料的选择提供了一个很好的测量工具，可以让育种人员选择需要的育种材料，改善作物品种服务，提高小麦、水稻、高粱、玉米等茎秆作物的茎秆强度，进而保障农作物的安全生产，实现增产增效的目标。

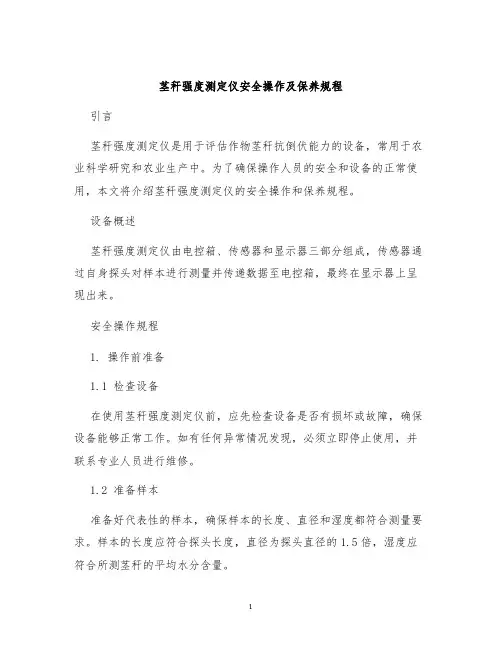

茎秆强度测定仪安全操作及保养规程
茎秆强度测定仪安全操作及保养规程引言茎秆强度测定仪是用于评估作物茎秆抗倒伏能力的设备，常用于农业科学研究和农业生产中。
为了确保操作人员的安全和设备的正常使用，本文将介绍茎秆强度测定仪的安全操作和保养规程。
设备概述茎秆强度测定仪由电控箱、传感器和显示器三部分组成，传感器通过自身探头对样本进行测量并传递数据至电控箱，最终在显示器上呈现出来。
安全操作规程1. 操作前准备1.1 检查设备在使用茎秆强度测定仪前，应先检查设备是否有损坏或故障，确保设备能够正常工作。
如有任何异常情况发现，必须立即停止使用，并联系专业人员进行维修。
1.2 准备样本准备好代表性的样本，确保样本的长度、直径和湿度都符合测量要求。
样本的长度应符合探头长度，直径为探头直径的1.5倍，湿度应符合所测茎秆的平均水分含量。
2. 操作过程2.1 连接设备将传感器连接至电控箱，然后将电控箱连接至供电电源，并打开设备电源开关。
2.2 校准测量按照设备说明书上的要求，对设备进行校准测量，并记录数据。
2.3 测量样本将样本固定于设备夹具中，然后按下“开始测量”按钮，设备进行测量。
2.4 读取数据等待设备完成测量之后，读取数据。
检查读取的数据是否在范围之内，并进行记录。
3. 操作后处理3.1 关闭设备在完成测量后，应当关闭设备电源开关，然后进行设备的清洁和检查。
3.2 处理样本根据后续的工作要求，对样本进行处理和分类，然后将样本妥善存放。
保养规程1. 设备外观维护1.1 定期清洗使用通风性好的布或刷子，定期清除设备表面的尘垢和污垢，保持设备外观干净整洁。
1.2 防尘覆盖在长时间不使用设备的情况下，应该使用特定的防尘覆盖物将设备封装起来，避免落尘影响设备使用寿命。
2. 内部维护2.1 保持系统清洁在定期使用设备的过程中，应该进行内部维护和清洁，清除可能产生问题的杂物、灰尘等。
2.2 防潮、防腐设备内部采用了精密仪器和敏感元件，为了确保设备的长期稳定性和使用寿命，应该注意防潮、防腐。
便携式作物茎秆强度测定仪功能特点及应用情况
便携式作物茎秆强度测定仪功能特点及应用情况一、便携式作物茎秆强度测定仪简介概述：便携式作物茎秆强度测定仪/便携式作物茎杆强度测量仪/茎秆强度测定仪/植物茎杆强度仪适用于农业遗传育种，采用拉压力传感器，通过向下施加压力，待茎秆折断的瞬间产生压力用仪器数字显示这一原理。
托普云农便携式作物茎秆强度测定仪/便携式作物茎杆强度测量仪采用高精度力学及倾角传感器，可实时获取受力大小及倾斜角度，通过蓝牙无线通讯方式，把获取的数据传输到智能手机采集终端，直观显示受力及倾斜角度对应曲线关系，通过内嵌分析模型，得出抗倒伏性能等级，为评价作物抗倒伏能力提供数据支持。
二、便携式作物茎杆强度测量仪技术参数：单株小麦：压力量程0-10N，测量误差≤0.01N;角度量程0-90°，测量误差≤0.1°单株玉米：压力量程0-100N，测量误差≤0.01N;角度测量量程0-90°，测量误差≤0.1°三、便携式作物茎杆强度测量仪应用情况：植物茎杆强度测定仪适用于农业遗传育种，采用拉压力传感器，通过向下施加压力，待茎秆折断的瞬间产生压力用仪器数字显示这一原理。
仪器采用充电电池供电。
玉米、高粱、烟草等茎杆的强度是决定抗倒伏能力的一个主要因素，长期以来玉米、高粱、烟草的倒伏给玉米地机械收割造成很大的困难。
从机械化水平来说，造成大量的粮食浪费。
另外，玉米倒伏，导致光照不充分，使其量收到极大的限制，该仪器适用范围适用于农业遗传育种部分。
三、便携式作物茎杆强度测量仪产品特点：1、三种不同测头：可进行茎杆弯析性能测量、茎杆抗压强度测量、茎杆组织结构（穿刺）强度测量2、可连接电脑测试，可保存、打印，做各种分析，输入速度、面积还可显示位移、压强等参数；3、可存储896个测试值；4、大屏幕液晶显示，有背光功能，并具有屏幕数字正、倒反转功能；5、自动关机时间设置6、电池容量显示，电量过低自动关机。
其他植物生理仪器：植物营养测定仪、叶绿素测定仪、根系分析系统、叶面积测定仪、光合作用测定仪、果蔬呼吸测定仪、植物冠层分析仪、植物病害检测仪、植物水势仪、树木无损检测探伤仪。
一种植物茎秆强度测定仪[实用新型专利]
![一种植物茎秆强度测定仪[实用新型专利]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/8cb11edf4bfe04a1b0717fd5360cba1aa9118c60.webp)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201921287184.9(22)申请日 2019.08.09(73)专利权人 北京益康农科技发展有限公司地址 100089 北京市海淀区树村厢黄旗甲100号都宜宾馆1楼126号专利权人 石家庄益康农科技发展有限公司 石家庄慧农仪器仪表有限责任公司(72)发明人 赵军 赵思源 高翔 赵成娟 郑树宇 李国升 (74)专利代理机构 石家庄德皓专利代理事务所(普通合伙) 13129代理人 刘磊娜(51)Int.Cl.G01N 3/08(2006.01)G01N 3/00(2006.01)G01B 7/12(2006.01)G01B 21/10(2006.01)(54)实用新型名称一种植物茎秆强度测定仪(57)摘要本实用新型涉及一种植物茎秆强度测定仪，其包括：壳体，所述壳体底部设有左右贯通的凹槽，所述凹槽两侧面上设有滑槽，所述壳体下部设有左右贯通的螺纹孔一，所述壳体内设有压力传感器，所述壳体右侧开设有与所述压力传感器相匹配的开口-；L型支架，所述L型支架包括底板和侧板，所述底板上设有与所述滑槽相匹配的滑块，所述侧板与所述壳体右侧平行，所述侧板上开设有与所述螺纹孔一同轴的过孔，所述过孔内卡设有可自转的螺杆，所述螺杆外端设有转动把手，内端螺接于所述螺纹孔一内；测量头，所述测量头与所述压力传感器的压力接头相连；直径测量装置，所述直径测量装置设于所述壳体与L型支架之间，用于测量所述壳体与侧板之间的距离。
权利要求书1页 说明书5页 附图5页CN 210571740 U 2020.05.19C N 210571740U1.一种植物茎秆强度测定仪，其特征在于，其包括：壳体（1），所述壳体（1）底部设有左右贯通的凹槽（2），所述凹槽（2）两侧面上设有滑槽（4），所述壳体（1）下部设有左右贯通的螺纹孔一（5），所述壳体（1）内设有压力传感器（9），所述壳体（1）右侧开设有与所述压力传感器（9）相匹配的开口（1-1）；L型支架（10），所述L型支架（10）包括底板（101）和侧板（102），所述底板（101）上设有与所述滑槽（4）相匹配的滑块（11），所述侧板（102）与所述壳体（1）右侧平行，所述侧板（102）上开设有与所述螺纹孔一（5）同轴的过孔，所述过孔内卡设有可自转的螺杆（13），所述螺杆（13）外端设有转动把手（14），内端螺接于所述螺纹孔一（5）内；测量头，所述测量头与所述压力传感器（9）的压力接头（91）相连；直径测量装置，所述直径测量装置设于所述壳体（1）与L型支架（10）之间，用于测量所述壳体（1）与侧板（102）之间的距离。
茎秆强度测定仪在作物生长中的应用
茎秆强度测定仪在作物生长中的应用
在生产中，我们有时会发现同一地区种植的作物在遇到强风时会出现倒伏现象，但有些作物不易出现这种现象。
如果它们是同一类型的作物，就可以清楚地知道，植物倒伏与其自身的品质和抗倒伏性密切相关。
众所周知，作物倒伏是影响粮食减产的主要因素。
因此，为了保证粮食生长安全，避免作物倒伏，有必要利用植物倒伏仪，加强对这些抗倒伏能力强的作物品种的筛选，培育高茎秆强度的作物品种用于生产，从根本上解决作物倒伏问题，增加粮食产量和收入。
植物的茎干强度听起来很虚幻。
过去，人们大多通过感官感知来判断植物的茎干强度是否高。
如果你感觉到压迫植物茎的阻力，倒伏测量仪就会量化这种阻力。
在测量植物茎秆强度的过程中，首先用仪器对植物茎秆施加压力,然后用仪器测量施加压力过程中的压力变化。
荏秆折断的瞬间产生压力就是茎秆的茎秆强度，该数据不仅可以准确获取，而且可以在仪器上保存和显示。
利用植物倒伏仪筛选高茎秆强度作物品种，不仅精度高，而且简便易行，有助于育种人员更有效地寻找育种材料。
目前，该仪器己广泛应用于农业遗传育种中。
茎秆强度测定仪的功能参数及作用
茎秆强度测定仪的功能参数及作用玉米倒伏一直是制约玉米高产、稳产的一个重要因素。
倒伏主要是由于秸秆过细，植株过高及暴风雨过大，或者根系发育不良，田间积水过多造成的茎秆倾斜度过大而致。
随着气候的异常变化，自然灾害频繁发生，玉米大面积倒伏时有发生，玉米倒伏后，人为的补救措施很有限，严重的甚至无法补救。
因此，引起了国内育种家的高度关注，把抗倒性列为玉米育种的重要内容之一。
而在过去，对于玉米茎秆的判断往往是采取经验判断，但是就农业育种工作而言，必须要有准确的数值作为标准，因此需要有一个行之有效，且适用性强、方便快捷的方法来解决玉米茎秆强度测量的问题。
而植物茎秆强度测定仪就是为了解决这类困扰而研发的。
玉米倒伏可分为茎倒和根倒，华北平原是我国玉米的重要产区，在玉米拔节到开花灌浆的关键时期正是值高温、寡照、多风多雨的时期，很容易发生倒伏。
据相关实验研究证明，玉米倒伏的30%—60%以上为茎折。
茎折破坏了茎秆的水分、养分和光合产物的疏导系统，往往造成的损失和根倒相比起来较严重。
玉米倒伏不仅与株高、茎粗等植株形态性状有关系，还与茎秆的抗压强度及穿刺强度等有关系，而这些是通过人为肉眼以及经验判断不出来的，因此，就需要想植物茎秆强度测定仪这样专业的仪器设备类测定，植物茎秆强度测定仪主要是利用压力传感器来检测茎杆的弯折性、抗压强度、穿刺强度等，通过测定获取准确有效的数值结果，为作物育种人员提供一定的数据参考，通过育种研究技术，培育出抗倒伏性强的玉米作物，从根本上解决玉米倒伏的棘手问题。
托普云农YYD-1植物茎秆强度测定仪有三种不同的侧头，可进行茎杆弯折性能测量、茎杆抗压强度测量、茎杆组织结构（穿刺）强度测量。
并且可以连接电脑测试，可以保存、打印数据，并且做各种分析，输入速度、面积还可显示位移、压强等参数。
该仪器特别适用于农业遗传育种及作物品质品种研究。
植物茎杆强度检测仪安全操作及保养规程
植物茎杆强度检测仪安全操作及保养规程引言植物茎杆强度检测仪是一种用于测量植物茎杆强度的设备。
使用该仪器需要严格按照操作规程进行操作，并定期进行保养，以确保设备的正常工作并延长其使用寿命。
本文将详细介绍植物茎杆强度检测仪的安全操作和保养规程。
安全操作规程1. 准备工作在使用植物茎杆强度检测仪之前，务必进行以下准备工作： - 查阅产品说明书，了解设备的工作原理、操作步骤和安全注意事项。
-确保操作区域干燥、通风良好，以免影响设备的正常运行。
- 确保设备处于平稳的工作台面上，防止设备在操作过程中发生倾斜或摇晃。
2. 穿戴个人防护装备在操作植物茎杆强度检测仪时，应注意个人防护，包括： - 戴上手套，以保护双手免受可能的伤害。
- 戴上安全眼镜或面罩，以防止可能的飞溅和颗粒物进入眼部。
3. 操作步骤按照以下步骤进行植物茎杆强度检测仪的操作： 1. 打开设备电源，并等待设备初始化完成。
2. 将待测植物茎杆放入夹持装置中，并确保夹持牢固。
3. 根据设备说明书，设置合适的测试参数，如测试速度和判定标准。
4. 启动测试程序，等待测试结果显示。
5. 根据测试结果，确定植物茎杆的强度，记录数据。
6. 关闭设备电源，取出测试样品。
4. 安全注意事项在操作植物茎杆强度检测仪时，务必注意以下安全事项： - 遵循设备的额定工作范围，不要超载使用设备。
- 在操作过程中，不要将手指或其他物体靠近夹持装置，以免发生夹伤事故。
- 如果发现设备存在异常情况，如异常声音、异味或冒烟现象，应立即关闭设备并与维修人员联系。
保养规程1. 定期清洁定期清洁植物茎杆强度检测仪是保持设备正常工作的重要措施。
清洁步骤如下： 1. 使用干净的布轻轻擦拭设备表面，去除尘土和污垢。
2. 使用清洁剂喷洒在布上，并擦拭设备表面，以去除顽固的污渍。
3. 检查设备的电缆和接口是否有松动或损坏，如有问题应及时修复或更换。
2. 设备运输和存储在设备运输和存储过程中，需要注意以下事项： - 在运输设备时，应妥善包装和固定设备，避免碰撞和振动造成损坏。
活体茎秆强度测定仪无损测量作物抗倒伏力
活体茎秆强度测定仪无损测量作物抗倒伏力在作物高产育种中，提高作物茎秆的抗倒伏特性是一个重要的育种评定指标，而拥有一款能够测定作物抗倒伏强度的仪器，对于作物的遗传育种来说有着十分重要的意义。
其实一直以来有很多农民朋友们认为植株越高越容易倒伏，其实那是不对的，应该是玉米穗位的高低，穗位越高抗倒伏能力越弱，穗位高容易造成玉米头重脚轻，重心不稳，一旦遇到大风天气就很容易发生茎折。
因此，使用活体茎杆强度测定仪无损伤的测定玉米的倒伏力和植株穗高，在玉米生长合适时间内使用玉米生长调节剂抑制玉米茎秆顶端生长，缩短玉米茎节长度，刺激根系生长，降低玉米穗位高度，从而起到抗倒增产的效果。
托普云农研发生产的TPDF-1活体茎秆强度测定仪是一款可以实现活体无损测量玉米、高粱、甘蔗类乃至苗木作物等抗倒伏力的专业仪器。
活体茎秆强度测定仪由立杆和载入角度和拉力传感器的主机组成。
立杆采用铝合金材质，烤漆工艺制成，内部嵌入尼龙的齿条做导轨。
主要针对玉米、高粱、甘蔗类乃至苗木作物进行生长期间田间性状之倒伏性的活体测试，适合单人携带操作，体积轻便、操作简单，使用方便，与传统测量方式相比，不仅让测量更简单，而且大大缩短了测量的时间。
有相关研究者利用活体茎秆强度测定仪分析玉米倒伏的原因发现，在玉米播种和玉米间定苗时，因为不能做到因地制宜、因品种制宜地保留适宜的种植密度，因而造成密度过大，群体内光照弱，光合产物少，导致茎秆纤细，其硬度和韧性降低，穗位升高，遇暴风雨时发生倒伏。
由此可见，活体茎秆强度测定仪在玉米育种及栽培中起着重要的作用，而活体茎秆强度测定仪的应用，让工作人员不用再凭感觉粗略判断，而是通过测定数值更明确的分析作物的抗倒伏能力，评估育种材料的品质，进而科学筛选，培育出茎秆抗倒伏能力强的优良新品种，减少作物倒伏对农业生产的影响，从而保障农业生产高产、稳产。
