电梯基坑垫层技术交底
电梯施工技术交底
项目名称：和都国际06地块电梯施工技术交底2012年2月28日一、电梯安装必须注意的安全事项1、电梯机房已经抹灰刮白完成；2、电梯机房四周墙壁或顶板面存在的容易飘进雨水的所有洞口在电梯安装进场前必须做好挡雨措施，不能让雨飘进电梯机房，损坏电梯设备；3、电梯基坑电梯基坑无积水，基坑排水管预埋到位，且排水管通畅；4、电梯安装过程中请工地相关施工人员配合做好半成品和成品保护；二、运输吊装（一）运输吊装条件：1、在吊装前必须完成各台电梯井道的修正工作（包括清理井架、杂物、清理井道模板、钢筋割除、底坑积水清理等项目，具体见《地盘检查报告表》等土建项目）。
（二）吊装起重方案一）.吊装前的准备工作1、吊装工具的准备，如：卷扬机，手拉葫芦，钢丝绳，钢丝绳头，滑轮，麻缆，索具卸扣，水管等。
2、每次吊装前，应检查每件吊装工具是否可靠起作用，卷扬机是否能正常工作。
3、到现场了解吊装搬入井道的途径，搬出方法的确定，如有障碍物，应与甲方联系，找出解决方案。
4、检查电梯箱头的数量，箱头的外观，是否出现破损，如有问题，应及时通知营工总部开箱组和甲方。
5、核实机房吊钩能够达到电梯井道图要求的承吊力。
三）人员的要求1、每个吊装工人均应有半年的实习期。
2、每个吊装工人应购买人身意外保险。
3、严禁酒后工作。
5、配备安全带。
进入电梯井道或在井口1.5米范围内工作时，应佩戴安全带，并将安全带扣在电梯井道的可靠受力地方。
6、杜绝鲁莽吊装，树立安全第一的工作作风。
7、吊装出现事故，及箱头损坏时，应尽快汇报营工总部。
四）、各电梯箱头吊放位置1、吊放在机房的箱头有：主机，搁机料，控制柜，停电柜，限速器。
2、吊放在顶楼的箱头有：轿底，轿顶，轿壁，轿架立柱，桥厢上横梁，电气箱，钢丝绳，密封箱，门机装置。
3、吊放在中间层楼的箱头有：厅门，厅门头，厅门套，厅门踏板，隔磁板。
4、吊放在首层楼的箱头有：导轨，撑架，对重块，对重架，线槽，对重防护网，缓冲器，限速器张紧轮。
基坑防水保护层技术交底(1)
一、施工准备：1、材料准备：塑料布、细石砼强度等级为C20，采用搅拌站混凝土。
2、机械设备准备：50m汽车泵1台，布料杆1台，振捣棒，磨光机，平板振动器。
3、工具准备：铁锹、木抹子、扫帚、铁抹子、白线、卷尺、铝合金刮杠。
4、人员准备：汽车泵司机1人、信号工2人、混凝土振捣工3人、混凝土捣运工10人、找平压光瓦工5人。
二、作业准备：1、防水层已施工完，并经有关单位检查验收合格，作好隐蔽验收。
2、砼坍落度筒和砼试模排放在施工浇筑现场。
3、模板支设完毕，并做好预检。
4、防水卷材表面铺设一层塑料布隔离层，塑料布接缝搭接宽度为100mm。
5、砼标高控制灰饼已做完，间距为1.5m。
6、防水层表面的卷材头，包装纸等清理干净。
7、为防止砼浇筑过程中因冲击力过大损伤卷材，涂膜上部覆盖双层彩条布覆盖，边浇筑边撤掉覆盖。
三、施工工艺：1、防水保护层采用商品细石混凝土进行施工，细石混凝土强度等级为C20，厚度为50mm，电梯基坑、集水坑、后浇带等有高差的部位，应100×100mm木方支模栏挡，并用50×100的木方上下支撑，固定牢固，浇筑时先浇筑平面，待平面砼终凝后再抹斜面砼。
2、混凝土进场后进行坍落度和温度的检测，坍落度要求为140-160mm，否则将其退场不准使用。
3、混凝土浇筑采用汽车输送泵进行施工，由西向东进行施工。
4、专人操作汽车输送泵，别人不得随意乱开，使用前先将泵机和泵管注水润湿，然后再进行使用。
泵送时泵机手和信号工必须配合好。
5、混凝土随泵送随摊开，摊开后用平板振动器振捣，振捣以混凝土泛浆和不冒气泡为准，应避免漏振，欠振和过振，再用刮杠按已做好的灰饼标高控制点找平。
6、找平后立即用木抹子搓平，并随时用2m靠尺检查其平整度。
7、木抹子抹平后，立即用铁抹子压第一遍，直到出浆为止。
8、面层砂浆初凝后，上人稍有脚印并不下陷时用铁抹子压第二偏，边抹压边把凹处填平，要求不得漏压，随压光随用小条帚平行扫毛，扫毛的纹条要顺直。
电梯基坑混凝土技术交底
四、成品除，待表面无积水时，宜进行二次压实抹光。
2、混凝土终凝后再浇水养护，并加强早期养护。
五、安全措施：
1、使用电动工具设漏电保护器，每机单独设置，不得共用。
2、作业区内施工人员必须戴好安全防护用具。
3、无关人员禁止进入现场。
1、混凝土所用的水泥、砂、石子等必须符合施工规范及有关标准的规定。
2、混凝土的配合比、原材料计量、搅拌、养护和施工缝处理符合规范规定。
3、按《混凝土强度检验评定标准》GBJ101—87的规定取样、制作、养护试验试块，并评定混凝土强度等级，要符合设计要求及评定标准规定。
4、混凝土振捣密实，无蜂窝、孔洞、厚薄均匀。
交底人
接受交底人：
5、允许偏差：
1）表面平整度：10。
2）标高：±10。
3）厚度：个别地方不大于设计厚度的1/10。
三、主要施工方法：
1、采用机械搅拌、机械浇筑。
2、混凝土浇筑由一端向另一端进行，采用平板式振捣器振捣。
3、混凝土分块一次连续浇筑完成，如有间歇，按规定留置施工缝，混凝土浇筑时间一般不超过2h。
4、混凝土振捣密实后，表面应用木抹子搓平。
技术交底记录
编号：11表12—1
工程名称
名人医院门诊综合楼
施工部位
电梯基坑混凝土
施工图号
结施4
施工班组
孙中原
日期
2004.7.13
内容：
一、作业条件：
1、混凝土浇筑前的各道工序，经过预检合格并已签验收手续。
2、模板及钢筋符合要求。
3、混凝土浇筑用的马道、脚手架已搭设，符合施工需要和安全要求。
二、质量标准及相关强制性条文内容：
垫层施工技术交底
5）每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。
（二）允许偏差项目
（1）基础垫层混凝土应振捣密实，表面光洁，无裂纹、脱皮、麻面和起砂等问题。
（2）允许偏差项目表
序号
项目
允许偏差(mm)
检验方法
1
表面平整度
10
用2m靠尺和楔形塞尺检查
（三）作业条件
1、槽底标高及混凝土垫层边线由放线人员放好并经过项目部技术人员验收合格后，报甲方及监理验收。
2、清槽完毕，做好各项隐检记录。
3、施工前准备好施工机具。
4、根据设计规定集水坑、柱墩放坡，弹线、找好规矩。
5、一切杂物清理干净。
6、在浇筑前2小时均匀洒水，使基底ห้องสมุดไป่ตู้面密实，面层湿润且无积水。
二、施工工艺
（5）砂、石使用前应按规定取样进行必试项目试验，石子试验必须做压碎指标值测定。
（6）按规定应预防碱集料反映的工程或结构部位所使用的砂、石供应单位应提供砂、石的碱活性检查报告。
（二）主要机具
混凝土输送泵、泵管、混凝土搅拌机、磅秤、手推车或翻斗车、尖铁锹、平铁锹、平板振捣器、串桶、溜管、刮杠、木抹子、胶皮水管、铁錾子、钢丝刷、钢卷尺、扫帚等。
（3）浇筑混凝土：本工程基坑面积较大，按照地上结构的划分，将基础垫层划分为东西两个标段进行同时连续施工，一次性浇筑完毕；西标段从南侧向北侧进行施工，东标段从北侧向南侧施工，在一区中间部位作为两个标段的施工缝。
垫层浇筑时遇到集水坑、电梯井等部位，先打坑底垫层，坡壁宜分次浇筑、找坡，边坡用木抹子拍实，严格控制标高。
五、应注意的质量问题
1、蜂窝：原因是混凝土一次下料过厚，振捣不实或漏振，模板有缝隙使水泥浆流失，以致混凝土中的砂浆从下部涌出而造成。

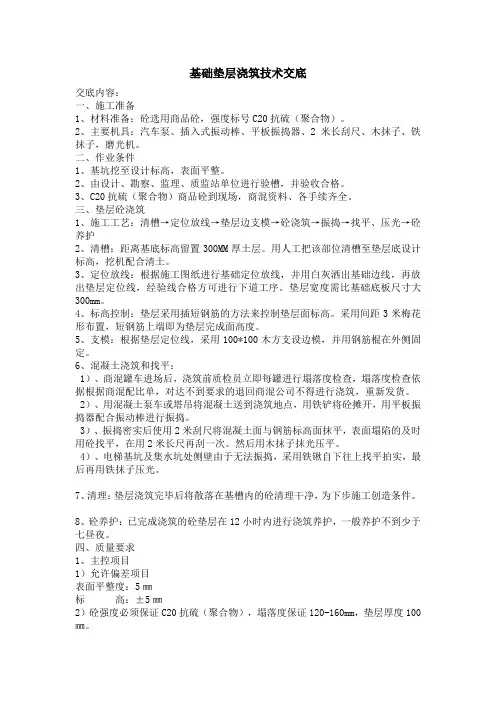

基础垫层浇筑技术交底
基础垫层浇筑技术交底交底内容：一、施工准备1、材料准备：砼选用商品砼，强度标号C20抗硫（聚合物）。
2、主要机具：汽车泵、插入式振动棒、平板振捣器、2米长刮尺、木抹子、铁抹子，磨光机。
二、作业条件1、基坑挖至设计标高，表面平整。
2、由设计、勘察、监理、质监站单位进行验槽，并验收合格。
3、C20抗硫（聚合物）商品砼到现场，商混资料、各手续齐全。
三、垫层砼浇筑1、施工工艺：清槽→定位放线→垫层边支模→砼浇筑→振捣→找平、压光→砼养护2、清槽：距离基底标高留置300MM厚土层。
用人工把该部位清槽至垫层底设计标高，挖机配合清土。
3、定位放线：根据施工图纸进行基础定位放线，并用白灰洒出基础边线，再放出垫层定位线，经验线合格方可进行下道工序。
垫层宽度需比基础底板尺寸大300mm。
4、标高控制：垫层采用插短钢筋的方法来控制垫层面标高。
采用间距3米梅花形布置，短钢筋上端即为垫层完成面高度。
5、支模：根据垫层定位线，采用100*100木方支设边模，并用钢筋棍在外侧固定。
6、混凝土浇筑和找平：1）、商混罐车进场后，浇筑前质检员立即每罐进行塌落度检查，塌落度检查依据根据商混配比单，对达不到要求的退回商混公司不得进行浇筑，重新发货。
2）、用混凝土泵车或塔吊将混凝土送到浇筑地点，用铁铲将砼摊开，用平板振捣器配合振动棒进行振捣。
3）、振捣密实后使用2米刮尺将混凝土面与钢筋标高面抹平，表面塌陷的及时用砼找平，在用2米长尺再刮一次。
然后用木抹子抹光压平。
4）、电梯基坑及集水坑处侧壁由于无法振捣，采用铁锹自下往上找平拍实，最后再用铁抹子压光。
7、清理：垫层浇筑完毕后将散落在基槽内的砼清理干净，为下步施工创造条件。
8、砼养护：已完成浇筑的砼垫层在12小时内进行浇筑养护，一般养护不到少于七昼夜。
四、质量要求1、主控项目1）允许偏差项目表面平整度：5㎜标高：±5㎜2）砼强度必须保证C20抗硫（聚合物），塌落度保证120-160mm，垫层厚度100㎜。
电梯基坑排水技术交底记录
3、管道支架型钢间的焊接焊缝均匀焊满，焊接后应将焊缝上的焊渣、氧化物清除，焊缝打磨干净。
4、支架型钢的切割可采用气焊进行，气焊切割后，应将切口毛刺打麿干净。型钢支架的的螺栓眼孔加工，只能采用钻眼(台钻或枪钻)的方式进行，不得采用气焊开孔。
技术交底记录
编号
004
工程名称
金融街·重庆金融中心
交底日期
2010年3月16日
施工单位
中国建筑第二工程局有限公司
分项工程名称
给排水系统
交底提要
给排水管道安装
8、压力的1.1倍。检验是否泄漏。阀门安装时，应仔细核对阀件的型号与规格是否符合设计要求。阀门安装的位置除施工图注明尺寸外，一般就现场情况，做到不妨碍设备的操作和维修，同时也便于阀门自身的拆装和检修。水平管道上的阀门安装位置尽量保证手轮朝上或者倾斜45°或者水平安装，不得朝下安装。阀门法兰盘与钢管法兰盘平行，一般误差应小于2mm，法兰螺栓应对称上紧，严格按招标文件中技术规范的要求选择适合介质参数的垫片置于两法兰盘的中心密合面上，注意放正，然后沿对角先上紧螺栓，最后全面上紧所有螺栓。大型阀门吊装时，应将绳索拴在阀体上，不准将绳索系在阀杆、手轮上。安装阀门时注意介质的流向，截止阀及止回阀不允许反装。阀体上标示箭头，应与介质流动方向一致。螺纹式阀门，要保持螺纹完整，加入填料后螺纹应有3扣的预留量，紧靠阀门的出口端装有活接，以便拆修。螺纹式法兰连接的阀门，必须在关闭情况下进行安装，同时根据介质流向确定阀门安装方向。
技术交底记录
编号
004
电梯井、防水导墙模板施工技术交底
表C2.3编 号 工 程 名 称 郑州高新区郭村安置房E 地块工程 交底日期2015-5-11 施工单位 中铁建设集团有限公司郑州分公司第二项目部分项工程名称模板工程交底提要电梯井及防水导墙模板施工技术交底审核人 交底人 接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
一、材料要求915mm*1830mm*15mm 木胶板、40mm*90mm 方木、48*3.0钢管、扣件、U 托、直径14mm 止水螺杆（止水环为直径50mm*3mm 厚）、混凝土顶模撑等。
二、主要机具塔吊、手锤、扳手、安全带、安全帽、绝缘鞋等。
三、操作工艺1、电梯井模板根据电梯基坑大小制作桶状定型模板，次龙骨为40*90方木，主龙骨为双钢管，内部使用钢管+U 托顶紧，基坑钢筋绑扎完成后安装。
具体做法如下图：图1 电梯基坑模板平面图表C2.3编 号 工 程 名 称 郑州高新区郭村安置房E 地块工程 交底日期2015-5-11 施工单位 中铁建设集团有限公司郑州分公司第二项目部分项工程名称模板工程交底提要电梯井及防水导墙模板施工技术交底审核人 交底人 接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
电梯井道宽度电梯井道宽度图2 电梯基坑模板1-1剖面图2、筏板施工时要求地下室外墙水平施工缝留置与筏板面以上300mm 高位置。
防水导墙模板做法如下：表C2.3编 号 工 程 名 称 郑州高新区郭村安置房E 地块工程 交底日期2015-5-11 施工单位 中铁建设集团有限公司郑州分公司第二项目部分项工程名称模板工程交底提要电梯井及防水导墙模板施工技术交底审核人 交底人 接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。
垫层施工技术交底
职务
被交底人
职务
时间
技术负责人
施工员
注：本记录一式两份，一份交接受交底人，一份存档。
基础垫层施工阶段，应随时掌握天气变化情况，并加强与当地气象部门的联系。垫层施工时，基坑降水水位必须达到施工作业面一下0.5m。土方开挖出一段，浇筑一段垫层，基坑无垫层暴露面积小于10m×10m。在坑底设置排水盲沟和集水井，保证降水及时排出。在每一施工段浇筑混凝土前，掌握天气的变化情况，尽量避开风雨天气。当无法避开雨天时，应准备足够的塑料薄膜，对已浇筑部位进行及时苫盖保护。
工程名称
施工单位
交底部位
地下工程
工序名称
垫层施工
交底提要：垫层施工相关技术交底
交底内容：
1.模板选择
采用50*100mm木方支模，钢筋定位，水平仪抄平，用全站仪进行平面位置定位放线，按垫层外边线位置测设，拉线找直。
2.混凝土浇筑
采用商品混凝土泵送，根据供应商的技术水平，采用大砂率和掺加粉煤灰的C15混凝土。
3.特殊部位的处理
电梯基坑、后浇带等需放坡的部位,由于混凝土不易浇筑,拟采用砖胎膜，及砌筑240mm（120mm）厚MU10页岩砖,上抹30mm厚水泥砂浆的方法进行施工,具体做法见图
电混凝土养护
垫层混凝土浇筑12h终凝后，采用覆盖塑料薄膜养护。混凝土强度达4MPa后，方可进行防水层施工。
混凝土选用原则：满足混凝土泵送要求；浇筑后振实压光后，满足卷材防水施工要求的基层水平。
输送泵的选择：基坑周边范围选用47m汽车泵，远处及汽车泵无法驶入的地方选用拖式泵布管浇筑。
基础垫层混凝土浇筑时，每隔4-6m设一小木桩，用以拉线控制垫层混凝土的浇筑标高，并在混凝土找平后，初凝前拔除。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：8表12—1
工程名称
名人医院门诊综合楼
施工部位
电梯基坑垫层
施工图号
结施4
施工班组
孙中原
日期
2004.7.12
内容：
一、设计要求：C15素混凝土。
二、质量标准及相关强制性条文内容：
1、混凝土所用的水泥、砂、石子等必须符合施工规范及有关标准的规定。
2、混凝土的配合比、原材料计量、搅拌、养护和施工缝处理符合规范规定。
2、石子：碎石20~40mm。
3、砂子：中砂。
四、作业条件：基底土质、标高尺寸，经过检查符合设计要求，验收合格。
五、主要施工方法：
1、垫层为C15素混凝土，采用机械搅拌、机械浇筑。
2、混凝土浇筑由一端向另一端进行，采用平板式振捣器振捣。
3、混凝土分块一次连续浇筑完成，如有间歇，按规定留置施工缝，混凝土浇筑时间一般不超过2h。
交底人
接受交底人：
3、按《混凝土强度检验评定标准》GBJ101—87的规定取样、制作、养护试验试块，并评定混凝土强度等级，要符合设计要求及评定标准规定。
4、混凝土振捣密实，无蜂窝、孔洞、厚薄均匀。
5、允许偏差：
1）表面平整度：10。
2）标高：±10。
3）厚度：个别地方不大于设计厚度的1/10。
三、材料的品种、规格：
1、水泥：PC32.5。
4、混凝土振捣密实后，表面应用木抹子搓平。
5、混凝土浇筑完后，在12小时内浇水养护。
六、成品保护措施：
1、已浇筑的垫层，混凝土强度达到5.0MPa以上，始可在其上行人或进行下步工序施工。
七、安全措施：
1、使用电动工具设漏电保护器，每机单独设置，不得共用。
2、作场。
